UniSwitch开关柜技术特点及技术参数说明
Unisec开关柜技术特点及技术参数说明Unisec间隔式金属封闭开关柜是我公司从芬兰ABB Transmit Oy引进的具有国际领先水平的配电网络产品。
它是ABB Transmit Oy 在多年生产原二工位开关SFL的基础上，结合多年中压配电产品的设计与制造经验开发出来的。
它是一款采用三工位SFG型SF6负荷开关、空气绝缘的金属间隔式开关柜。
Unisec系列开关柜通过不同的功能模块组合，可以形成由简单到复杂的配电方案。
Unisec开关柜具有模块化结构，有多种柜型可供用户选择，能最大程度地满足配电用户灵活多样的配置。
主要技术特点及技术参数如下Unisec开关柜是芬兰ABB Transmit Oy在多年生产的两工位负荷开关柜的基础上开发出的新一代三工位负荷开关柜，具有完善的配网自动化接口及解决方案。
在一个SF6气室内集成了合闸、分闸、接地三个工位的SF6负荷开关，可靠性、安全性及适用性更高。
SF6气体被密封在环氧树脂外壳内，在寿命期内开关本体免于维护。
SFG三工位开关安装有透明的观察窗，具有明显的可视断口，可以直接观察到开关状态的合、分、接地位置。
可以安装气体压力表，直接观察内部SF6气体压力；或安装压力辅助触点，以光电信号监视SF6气体压力变化状况。
SFG三工位开关尾部设置泄压通道，保障了开关内部故障起弧时设备及人员的安全。
模块化设计的弹簧操作机构、开关位置指示器、中央连锁机构、熔断器跳闸机构、电动操作机构、并联脱扣线圈、辅助触点等，使零部件维护异常方便。
可靠的机械联锁模块（中央联锁系统）使操作维护更安全可靠。
开关柜结构模块化，开关柜在结构上分成上部单元和下部单元，采用插接结构，螺钉紧固，更易于维护及零部件的更换。
柜体材料为2mm厚的敷铝锌板，具有很高的耐腐蚀性能。
开关柜不同模块间的连接简单，易于扩展，且安装简便。
开关柜内配置板式加热器，通过钣金壳体使上部单元母线室及下部单元均得到加热，有效防止凝露。
环网柜的发展
环网柜的发展1、前言随着国内城市电网建设与改造的加快，高压进入市区，直接深入负荷中心，环网供电成为解决城市负荷密度增加而呈现的必然结果。
配电电压从以前的380V提升到10kV，进而从10kV 上升到20kV。
《全国供用电规程》规定，凡送电容量超过160kVA，或用电容量超过250kW，则要求上高压。
随着城市高楼大厦的崛起，生活小区的形成以及生产的集团化和规模化，需要高压送电给负荷中心。
有关资料显示，如果将电压从380V提高到万伏级（10kV），可以减少线路损耗60%，又可减少用铜量及总投资52%，技术效益相当可观。
环网柜属于二次配电设备。
二次配电设备是指将高压变压器受电的一次配电设备的电能进行再分配的中压开关设备。
二次配电设备基础元件为负荷开关和限流熔断器，不但经济，而且保护特性好（如限流熔断器保护变压器）。
我国传统二次配电设备是用断路器，不但价格贵，保护性也不好。
改革开放后，从珠江三角洲开始，引进的以负荷开关和熔断器为基础的二次配电设备已日益深入人心，我国中压断路器与负荷开关（含接触器）比例已由1980年前的10:1，降为2003年的2.1:1，这是我国二次配电设备政策的革命性变化。
但与国外相比，我国断路器与负荷开关之比相去甚远，国外（如德国、日本等）断路器与负荷开关之比为1.5~6，而我国现未达到1:1，要达到1:5~6还要付出巨大努力。
2、环网柜发展趋势在城乡电网改造和建设中，推行环网供电，即用电缆、走地下、呈环路，可以减少供电的中断，同时大大减少临时性的故障。
因而，这种环网供电单元（环网柜）应运而生。
环网柜英文叫环网供电单元（RMU），它因城市推行环网供电而问世。
在国外上世纪80年代初就已推出环网柜。
此后世界高压开关制造商纷纷推出自己的环网柜。
今天在中国市场上的环网柜，有国外及合资企业的产品，也有国内研制的产品。
我国目前的中压配电电压为10kV，近年来，由于电力负荷的急剧增加，尤其城市生活用电和乡镇企业用电迅速增长，10kV配电电压已不能满足城乡经济发展的需要。
abb-sfg负荷开关
标题：abb-sfg负荷开关
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。
ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。
二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。
sfg负荷开关
SFG型SF6气体绝缘三工位负荷开关12/24 kV 630 A目录SFG简介 (4)应用领域 (5)产品结构 (8)SFG部件和可选件 (10)SFG联锁 (14)SFG操作方法 (15)SFG外形及尺寸图 (17)SFG技术参数 (18)开关柜类型 (19)SFG简介SFG是一款SF气体绝缘的三工位负荷开关，具有合闸、分闸和接地三个工作位置，气室内部以 SF气体为绝缘和灭弧的介质。
作为中压开关柜的核心元件，广泛应用于中压二次配电领域。
标准和规范：GB 3804-2004 GB 1985-2004 GB 16926-2009 GB/T 11022-1999 kV~ kV 高压交流负荷开关高压交流隔离开关和接地开关高压交流负荷开关 -熔断器组合电器高压开关设备和控制设备标准的共用技术要求GB 3906-2006 kV~ kV交流金属封闭开关设备和控制设备DL/T 404-2007 kV~ kV交流金属封闭开关设备和控制设备DL/T 593-2006高压开关设备和控制设备标准的共用技术要求IEC 60265-1-1998 IEC 62271-200-2003高压负荷开关第1部分：额定电压为1 kV 以上、52 kV及以下的负荷开关高压开关设备和控制设备第200部分：额定电压为 1 kV以上和52 kV以下（含52 kV）的金属外壳交流开关设备和控制设备电厂 (柴油机发电厂和燃气电厂 )风力发电医院机场地铁体育中心购物中心工矿企业SFG负荷开关安装在一个由 2mm厚的覆铝锌板制成的框架上，形成具有相对独立结构和功能的顶部单元。
在前方的机构箱内安装有负荷开关的核心部件：操作机构位置指示器中央连锁系统压力表SFG 负荷开关的本体是由环氧树脂浇铸的上下壳体及密封圈组成一个密封的气室，内充额定压力 bar 的SF气体，作为灭弧和绝缘的介质。
在下壳体内集成了分压电容，用于带电指示器的电压检测。
下壳体后方铸有防爆膜（泄压通道），保障了操作人员安全。
10kV高低压配电房都有哪些电力设备
10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜负荷开关高压柜CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。
常用配电柜型号：XGN15-12、HXGN17。
1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
负荷开关_三工位_型号__概述说明以及解释

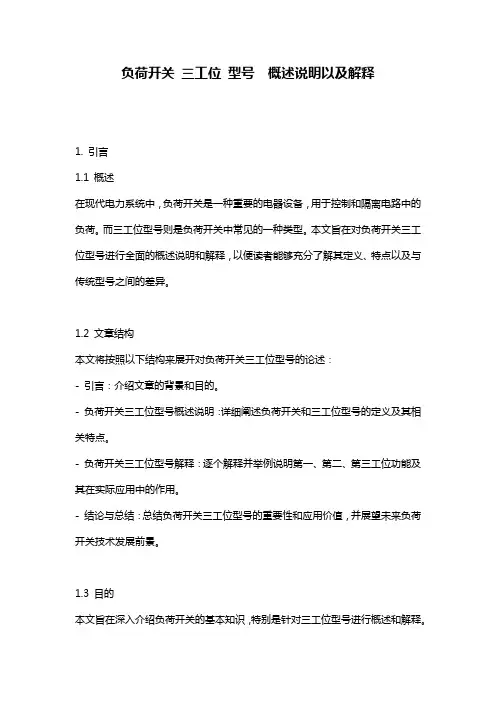

负荷开关三工位型号概述说明以及解释1. 引言1.1 概述在现代电力系统中，负荷开关是一种重要的电器设备，用于控制和隔离电路中的负荷。
而三工位型号则是负荷开关中常见的一种类型。
本文旨在对负荷开关三工位型号进行全面的概述说明和解释，以便读者能够充分了解其定义、特点以及与传统型号之间的差异。
1.2 文章结构本文将按照以下结构来展开对负荷开关三工位型号的论述：- 引言：介绍文章的背景和目的。
- 负荷开关三工位型号概述说明：详细阐述负荷开关和三工位型号的定义及其相关特点。
- 负荷开关三工位型号解释：逐个解释并举例说明第一、第二、第三工位功能及其在实际应用中的作用。
- 结论与总结：总结负荷开关三工位型号的重要性和应用价值，并展望未来负荷开关技术发展前景。
1.3 目的本文旨在深入介绍负荷开关的基本知识，特别是针对三工位型号进行概述和解释。
通过阅读本文，读者将能够全面了解负荷开关三工位型号的定义、特点、功能以及在实际应用中的重要性。
同时，本文也为未来负荷开关技术发展提供了展望和思考。
2. 负荷开关三工位型号概述说明：2.1 负荷开关的定义：负荷开关是一种用来控制、切断或接通电气载荷的电气设备。
它通常由一个手动操作装置和一些必要的电气元件组成，可以实现对电路中负荷的安全控制。
负荷开关广泛应用于各种工业和民用领域，保护电器设备免受过载、短路和其他异常情况的影响。
2.2 三工位型号的特点：三工位型号是一种特殊类型的负荷开关，它具有三个不同的操作位置或状态。
每个操作位置都代表着一种特定的功能或状态切换，可以根据需要轻松地在不同功能之间进行切换。
