高分子材料性能测试力学性能

性能 软而弱 硬而脆 硬而强 软而韧 硬而韧
模量 低 高 高 低 高
屈服应力 低 无 高 低 高
拉伸强度 低 中等 高 中等 高
断裂伸长 中等 低 中等 高 高
高分子材料的典型应力-应变特征
3.1 常用高分子材料的应力-应变曲线
应力
纤维
硬塑料
软塑料
橡胶
应变
3.1 拉伸性能
3.1 拉伸性能
3.1.1 应力－应变曲线
应力－应变曲线：
A：脆性材料； B：具有屈服点的韧性材料； C：无屈服点的韧性材料
t1－拉伸强度； t2－拉伸断裂应力； t3－拉伸屈服应力； t4－偏置屈服应力； t1 －拉伸时的应变； t3 －断裂时的应变； t2 －屈服时的应变； t4 －偏置屈服时的应变
比。 ➢ 弹性模量：比例极限内，材料所受应力与产生的相应应变之比。 ➢ 屈服点：σｔ－εｔ曲线上σｔ不随εｔ增加的初始点。 ➢ 应变：材料在应力作用下，产生的尺寸变化与原始尺寸之比。
3.1 拉伸性能
电子万能试验机
3.1 拉伸性能
3.1.5 拉伸性能测试原理
拉伸试验是对试样延期纵轴方向施加静态拉伸 负荷，使其破坏，通过测量试样的屈服力、破坏 力和试样标距间的伸长来求得试样的屈服强度拉 伸强度和伸长率。
(d)的特点是软而韧。断裂伸长 率大，拉伸强度也较高，但弹 性模量低，如天然橡胶、顺丁 橡胶等。
3.1 拉伸性能
3.1.2 高分子典型应力－应 变曲线 III
(e)的特点是硬而韧。弹性模量 大、拉伸强度和断裂伸长率也 大，如聚对苯二甲酸乙二醇酯、 尼龙等
3.1 拉伸性能
3.1.3
高分子材料的典型应力-应变特征
刚度(Stiffness)：外应力作用下材料抵抗弹性变形能力。
弹性模量：E＝σ/ε
强度(Strength)：材料在载荷作用下抵抗塑性变形或破 坏的最大能力。 屈服强度：表示材料发生明显塑性变形的抗力 Ps或σ 抗拉强度：σb=Pb/F0 断裂前单位面积上所承受的最
大应力
Mechanical properties of materials
3.1 拉伸性能

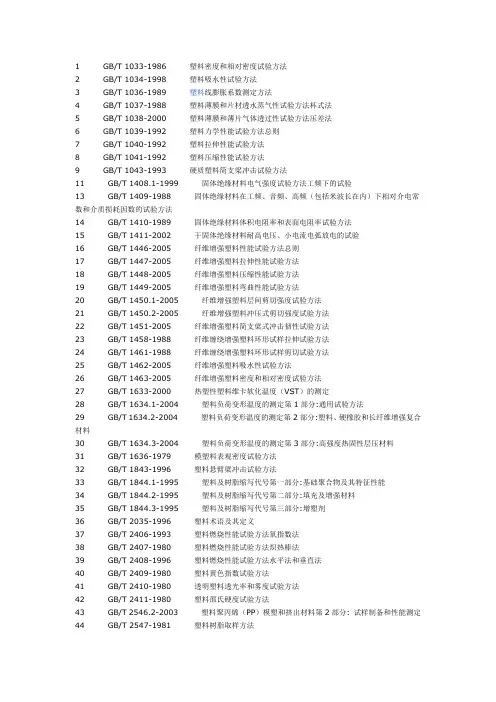

3.1.6 测量方法即实验步骤 ①试样的状态调节和试验环境按国家标准规定。
②在试样中间平行部分做标线，示明标距。
③测量试样中间平行部分的厚度和宽度，精确到0.01mm， II型试样中间平行部分的宽度，精确到0.05mm，测3点， 取算术平均值。
④夹具夹持试样时，要使试样纵轴与上下夹具中心连线 重合，且松紧适宜。
图3-3 IV型试样
表3-2 IV IV型试样尺寸要求
3.1 拉伸性能
3.1.7 试样的制备和尺寸要求V ：塑料材料选择试样类型测 试速度参考
试样材料
类型 试样制备方法 最佳厚度mm
⑤选定试验速度，进行试验。
⑥记录屈服时负荷，或断裂负荷及标距间伸长。试样断 裂在中间平行部分之外时，此试样作废，另取试样补 做。
3.1 拉伸性能
低碳钢 铝合金 铸铁 高分子材料
符合材料
3.1 拉伸性能
3.1.7 高分子试样的制备和尺寸要求I ：I型试样及尺寸
图3-3 I型试样
表3-2 I I型试样尺寸要求
塑性(Plasticity)：外力作用下，材料发生不可逆的永 久性变形而不破坏的能力。
韧性(Ductility)：材料从塑性变形到断裂全过程中吸收 能量的能力。
断裂韧性：KIC
Mechanical properties of materials
强度范畴
应
韧性范畴
力 刚度范畴
塑性范畴
应变
t1
3.1 拉伸性能
3.1 拉伸性能
3.1.2 高分子典型应力－应变曲线 I
(a)的特点是软而弱。拉伸强度低， 弹性模量小，且伸长率也不大，如 溶胀的凝胶等。
(b)的特点是硬而脆。拉伸强度和弹 性模量较大，断裂伸长率小，如聚 苯乙烯等。
3.1 拉伸性能
3.1.2 高分子典型应力－应变曲线 I
(c)的特点是硬而强。拉伸强度 和弹性模量大，且有适当的伸 长率，如硬聚氯乙烯等。
高分子材料性能测试方法
第三章 高分子材料力学 性能测试
3 高分子材料的力学性能
3.1 拉伸性能 3.2 弯曲性能 3.3 压缩性能 3.4 冲击性能 3.5 剪切性能 3.6 蠕变和应力相应 3.7 硬度 3.8 撕裂性能
材料力学性能
The four types of stresses
Mechanical propHale Waihona Puke rties of materials
高分子应力-应变过程
E越大，说明材料越硬，相反则 越软； σb或σy越大，说材料越强，相反 则越弱； εb或S越大，说明材料越韧，相 反则越脆。
• 弹性形变: （开始-Y）应力随应变正比地增加，直线斜率=杨氏模量E。由高分 子的键长键角变化引起的。 • 屈服应力： 应力在Y点达到极大值，这一点叫屈服点，其应力σy为屈服应力。 • 强迫高弹形变（大形变） 过了Y点应力反而降低，由于此时在大的外力帮助 下，玻璃态聚合物本来被冻结的链段开始运动，高分子链的伸展提供了材料的 大的形变。这种运动本质上与橡胶的高弹形变一样，只不过是在外力作用下发 生的，为了与普通的高弹形变相区别，通常称为强迫高弹形变。这一阶段加热 可以恢复。 • 应变硬化 继续拉伸时，由于分子链取向排列，使硬度提高，从而需要更大的 力才能形变。 • 断裂 达到B点时材料断裂，断裂时的应力σb即是抗张强度σt；断裂时的应变 εb又称为断裂伸长率。直至断裂，整条曲线所包围的面积S相当于断裂功。
3.1 拉伸性能
3.1.7 II型试样及尺寸
图3-3 II型试样
表3-2 II II型试样尺寸要求
3.1 拉伸性能
3.1.7 试样的制备和尺寸要求III ：III型试样及尺寸
图3-3 III型试样
表3-2 III III型试样尺寸要求
3.1 拉伸性能
3.1.7 试样的制备和尺寸要求IV ：IV型试样及尺寸
定义
➢ 拉伸强度：在拉伸试验中，试样直至断裂为止所承受的最大拉 伸应力。
➢ 拉伸应力：试样在计量标距范围内，单位初始横截面上承受的 拉伸负荷。
➢ 拉伸断裂应力：σｔ－εｔ曲线上断裂时的应力。 ➢ 拉伸屈服应力：σｔ－εｔ曲线上屈服点处的应力。 ➢ 断裂伸长率：试样断裂时，标线间距离的增加量与初始标距之
