模拟电子技术基础测试题及参考答案

模拟电子技术基础测试题及参考答案

模拟电子技术基础测试题及参考答案一、选择题1. 下列哪种器件是一种双极型晶体管?(A)锗二极管(B)硅二极管(C)三极管(D)场效应晶体管答案:C2. 在放大电路中,下列哪种反馈方式可以使放大倍数增加?(A)电压反馈(B)电流反馈(C)串联反馈(D)并联反馈答案:A3. 下列哪种电路可以实现交流信号的放大?(A)rc电路(B)lc振荡电路(C)放大电路(D)整流电路答案:C4. 下列哪种元件在放大电路中起到稳定放大倍数的作用?(A)电容器(B)电阻器(C)电感器(D)晶体管答案:D5. 下列哪种电路可以实现信号的整流?(A)放大电路(B)整流电路(C)滤波电路(D)振荡电路答案:B6. 在整流电路中,下列哪种元件可以实现全波整流?(A)二极管(B)三极管(C)晶闸管(D)grt答案:A7. 下列哪种电路可以实现信号的滤波?(A)rc电路(B)lc振荡电路(C)放大电路(D)整流电路答案:A8. 在滤波电路中,下列哪种元件可以实现低通滤波?(A)电容器(B)电阻器(C)电感器(D)晶体管答案:C9. 下列哪种电路可以实现信号的转换?(A)放大电路(B)整流电路(C)滤波电路(D)振荡电路答案:D10. 在振荡电路中,下列哪种元件可以起到决定振荡频率的作用?(A)电容器(B)电阻器(C)电感器(D)晶体管答案:C二、填空题1. 晶体管的三个极分别是发射极、基极和_______极。

答案:集电极2. 放大电路的输入电阻较大,输出电阻较小,这样可以使得输入信号的电压得到_______放大。

答案:有效3. 放大电路中,反馈分为电压反馈和电流反馈,其中电压反馈可以使放大倍数_______。

答案:增加4. 整流电路的作用是将交流信号转换为_______信号。

答案:直流5. 滤波电路的作用是去除信号中的_______分量。

答案:高频6. 振荡电路的作用是产生_______信号。

答案:稳定三、简答题1. 请简述双极型晶体管的工作原理。

模拟电子技术基础测试题及参考答案

模拟电子技术基础测试题及参考答案

模拟电子技术基础测试题及参考答案一、单选题(共50题,每题1分,共50分)1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案:A2、引起直接耦合放大器零点漂移的因素很多,其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案:D3、某多级放大电路由三级基本放大器组成,已知每级电压放大倍数为Au,则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案:B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。

A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案:B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案:B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案:B7、元件引脚的剪脚高度为( )。

A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓,没关系正确答案:B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案:A9、由NPN型管构成的基本共射放大电路,输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。

A、截止B、放大C、饱和D、无法确定正确答案:C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端,则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案:C11、多级放大电路各级的电压增益分别是:10dB、20 dB、30 dB,则电压总增益是( )。

A、0 dBB、30 dBC、60 dBD、6000 dB正确答案:C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案:A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案:A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案:D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势,增强电流的变化D、电感线圈的品质因素越高,损耗越大正确答案:D16、当晶体二极管的PN结导通后,则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案:C17、下列关于变压器表述不正确的是 ( )。

【2024版】模拟电子技术试题库及答案

【2024版】模拟电子技术试题库及答案
3、PN结正向偏置时,内、外电场方向相反,PN结反向偏置时,内、外电场方向相同。
4、二极管的伏安特性曲线上可分为死区、正向导通区、反向截止区和
反向击穿区四个工作区。
5、用指针式万用表检测二极管极性时,需选用欧姆挡的R×1k档位,检测中若指针偏转较大,可判断与红表棒相接触的电极是二极管的阴极;与黑表棒相接触的电极是二极管的阳极。检测二极管好坏时,若两表棒位置调换前后万用表指针偏转都很大,说明二极管已经被击穿;两表棒位置调换前后万用表指针偏转都很小时,说明该二极管已经老化不通。
6、如果把三极管的集电极和发射极对调使用?三极管会损坏吗?为什么?
答:集电极和发射极对调使用,三极管不会损坏,但是其电流放大能力大大降低。因为集电极和发射极的杂质浓度差异很大,且结面积也不同。
7、晶闸管与普通二极管、普通三极管的作用有何不同?其导通和阻断的条件有什么不同?
答:普通二极管根据其单向导电性可知,阳极加电源正极、阴极加电源负极时导通,反之阻断,可用于整流、钳位、限幅和电子开关;普通三极管在放大电路中起放大作用,在数字电子技术中起开关作用,普通三极管用于放大作用时,只要发射极正偏、集电极反偏时就会导通起放大作用,当发射极反偏时就会阻断放大信号通过;用作开关元件时,当发射结和集电结都正偏时,它就会饱和导通,当发射极反偏或发射极和集电极两个极都反偏时,晶体管就截止,阻断信号通过。晶闸管属于硅可控整流器件,只有导通和关断两种状态。晶闸管具有PNPN四层半导体结构,有阳极,阴极和门极三个电极。晶闸管加正向电压且门极有触发电流时导通,即:晶闸管仅在正向阳极电压时是不能导通的,还需门控极同时也要承受正向电压的情况下才能导通(晶闸管一旦导通后,门控极即失去作用);当晶闸管承受反向阳极电压时,不管门极承受多大电压,晶闸管都处于阻断状态,或者晶闸管在导通情况下,其主回路电压(或电流)减小到接近于零值时,晶闸管也会自动关断。

模拟电子技术基础测试题及参考答案

模拟电子技术基础测试题及参考答案

#### 一、选择题(每题2分,共20分)1. 在下列选项中,不属于模拟电子技术基本元件的是:A. 电阻器B. 电容器C. 晶体二极管D. 晶体三极管答案:D2. 下列哪种元件在交流电路中具有隔直通交的特性?A. 电阻器B. 电容器C. 电感器D. 开关答案:B3. 下列哪种元件在交流电路中具有通直隔交的特性?A. 电阻器B. 电容器C. 电感器D. 开关答案:C4. 在晶体管放大电路中,通常用作放大元件的是:A. 晶体二极管B. 晶体三极管C. 电阻器D. 电容器答案:B5. 下列哪种电路能够实现信号的相移?A. RC电路B. RL电路C. RC串联电路D. RL串联电路答案:B6. 在下列选项中,不属于放大电路输出方式的是:A. 反相放大B. 同相放大C. 比例放大D. 幅度调制答案:D7. 在差分放大电路中,两个晶体管的工作状态通常:A. 互补B. 相同C. 相反D. 随机答案:B8. 下列哪种放大电路具有较好的抗干扰能力?A. 单管放大电路B. 双管放大电路C. 差分放大电路D. 直流放大电路答案:C9. 在放大电路中,通常用于稳定静态工作点的是:A. 偏置电阻B. 偏置电压C. 稳压二极管D. 线性稳压器答案:A10. 下列哪种电路能够实现信号的频率选择?A. 低通滤波器B. 高通滤波器C. 滤波器D. 谐振电路答案:D#### 二、填空题(每空2分,共10分)1. 模拟电子技术是研究_________的科学技术。

答案:电子器件及其应用2. 晶体二极管具有_________和_________两种工作状态。

答案:正向导通、反向截止3. 晶体三极管具有_________、_________和_________三种组态。

答案:共发射极、共集电极、共基极4. 差分放大电路具有_________和_________两种输入方式。

答案:单端输入、双端输入5. 滤波器按照频率特性可以分为_________、_________和_________。

模拟电子技术基础试题及答案

模拟电子技术基础试题及答案

(120)1.纯净的半导体叫()。

掺入3价杂质元素形成的半导体叫(),它主要靠导电()。

A.空穴B.本征半导体C.P型半导体D.自由电子2.PN结正偏时,多子的()运动较强,PN结变薄,结电阻较()。

A.扩散B.漂移C.小D.大3.三极管有()和()两种载流子参与导电,故称作()极型晶体管;而场效应管称作()极型晶体管。

A.双极B.空穴C.单极D.自由电子4.负反馈放大电路的含义是()。

A.输出与输入之间有信号通路B.电路中存在反向传输的信号通路C.除放大电路之外还有信号通路D.电路中存在使输入信号削弱的反向传输信号5.一个放大电路的对数频率特性的水平部分为40dB,当信号频率恰好是上限频率时,实际电压增益为()。

A.43dB B.40dB C.37dB D.3dB6.通常在下面基本组态放大电路中,输入电阻最大的是();输出电阻最小的是();高频特性最好的电路是()。

A.共射电路B.共集电路C.共基电路D.共源电路7.集成放大电路采用直接耦合方式的原因是()。

A.便于设计B.放大交流信号C.不易制作大容量电容8.功率放大电路互补输出级采用共集形式是为了使()。

A.电压放大倍数大B.不失真输出电压大C.带负载能力强9.欲得到电流-电压转换电路,应在放大电路中引入();欲将电压信号转换成与之成比例的电流信号,应在放大电路中引入()。

A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈10.为了避免50Hz电网电压的干扰进入放大器,应选用()滤波电路。

A.带阻B.带通C.低通D.有源11.直流稳压电源的基本组成有变压器、整流、()、稳压。

A.比较B.滤波C.调整(210)1.因为N型半导体的多子是自由电子,所以它带负电。

()2.电路只要满足,就一定会产生正弦波振荡。

()3.放大电路必须加上合适的直流电源才能正常工作。

()4.若放大电路的放大倍数为负,则引入的反馈一定是负反馈。

()5.功率放大电路的最大输出功率是指在基本不失真情况下,负载上可能获得的最大交流功率。

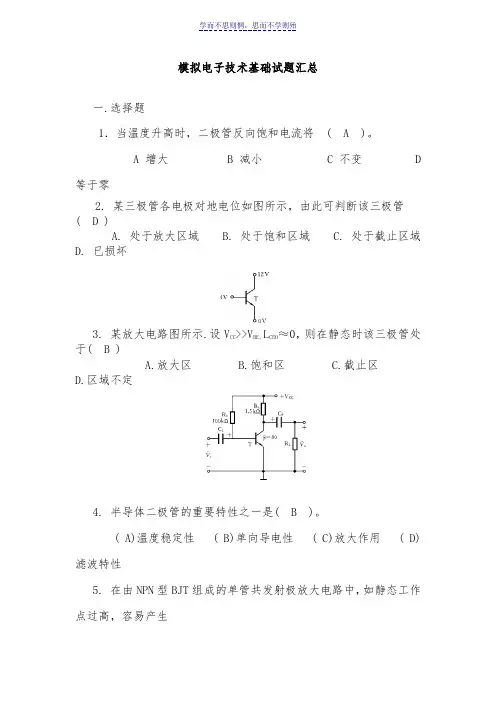

模拟电子技术基础试题汇总附有答案

模拟电子技术基础试题汇总附有答案

模拟电子技术基础试题汇总一.选择题1.当温度升高时,二极管反向饱和电流将 ( A )。

A 增大B 减小C 不变D 等于零2. 某三极管各电极对地电位如图所示,由此可判断该三极管( D )A. 处于放大区域B. 处于饱和区域C. 处于截止区域D. 已损坏3. 某放大电路图所示.设V CC>>V BE, L CEO≈0,则在静态时该三极管处于( B )A.放大区B.饱和区C.截止区D.区域不定4. 半导体二极管的重要特性之一是( B )。

( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性5. 在由NPN型BJT组成的单管共发射极放大电路中,如静态工作点过高,容易产生( B )失真。

( A)截止失真 ( B)饱和v失真 ( C)双向失真 ( D)线性失真6.电路如图所示,二极管导通电压U D=0.7V,关于输出电压的说法正确的是( B )。

A:u I1=3V,u I2=0.3V时输出电压为3.7V。

B:u I1=3V,u I2=0.3V时输出电压为1V。

C:u I1=3V,u I2=3V时输出电压为5V。

D:只有当u I1=0.3V,u I2=0.3V时输出电压为才为1V。

7.图中所示为某基本共射放大电路的输出特性曲线,静态工作点由Q2点移动到Q3点可能的原因是。

A:集电极电源+V CC电压变高B:集电极负载电阻R C变高C:基极电源+V BB电压变高D:基极回路电阻R b 变高。

8. 直流负反馈是指( C )A. 存在于RC耦合电路中的负反馈B. 放大直流信号时才有的负反馈C. 直流通路中的负反馈D. 只存在于直接耦合电路中的负反馈9. 负反馈所能抑制的干扰和噪声是( B )A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声10. 在图所示电路中,A为理想运放,则电路的输出电压约为( A )A. -2.5VB. -5VC. -6.5VD. -7.5V11. 在图所示的单端输出差放电路中,若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid为( B )A. 10mVB. 20mVC. 70mVD. 140mV12. 为了使高内阻信号源与低阻负载能很好地配合,可以在信号源与低阻负载间接入( C )。

模拟电子技术基础试题库(附答案)

模拟电子技术基础试题库(附答案)

模拟电子技术基础试题库(附答案)一、选择题1. 下列哪种器件是双极型晶体管的三个电极名称?A. 发射极、基极、集电极B. 发射极、基极、地C. 发射极、基极、输入端D. 发射极、基极、输出端答案:A2. 下列哪种电路是模拟电子技术中最基本的放大电路?A. 差分放大电路B. 积分放大电路C. 微分放大电路D. 互补放大电路答案:A3. 下列哪种元件在放大电路中起到反馈作用?A. 电容B. 电感C. 电阻D. 运算放大器答案:A4. 下列哪种放大电路具有输入阻抗高、输出阻抗低的特点?A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案:B5. 下列哪种放大电路可以实现电压放大和倒相?A. common-emitter amplifier(共射放大器)B. common-base amplifier(共基放大器)C. common-collector amplifier(共集放大器)D. emitter-follower(发射极跟随器)答案:A6. 下列哪种放大电路具有电压放大倍数可调的特点?A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案:C7. 下列哪种电路可以实现信号的整流?A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案:A8. 下列哪种电路可以实现信号的滤波?A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案:D9. 下列哪种电路可以实现信号的积分和微分?A. 积分放大电路B. 微分放大电路C. 滤波电路D. 整流电路答案:B10. 下列哪种电路可以实现信号的放大和滤波?A. 放大电路B. 滤波电路C. 积分电路D. 微分电路答案:A二、填空题1. 晶体管的三个电极分别为____、____、____。

答案:发射极、基极、集电极2. 放大电路的目的是____。

答案:放大信号3. 运算放大器是一种具有____、____和____的放大器。

模拟电子技术基础模拟综合试卷十套(附答案)

模拟电子技术基础模拟综合试卷十套(附答案)

模拟综合试卷一一.填充题1.集成运算放大器反相输入端可视为虚地的条件是a ,b 。

2.通用运算放大器的输入级一般均采用察动放大器,其目的是a ,b 。

3.在晶体三极管参数相同,工作点电流相同条件下,共基极放大电路的输入电阻比共射放大电路的输入电阻。

4.一个NPN晶体三极管单级放大器,在测试时出现顶部失真,这是失真。

5.工作于甲类的放大器是指导通角等于,乙类放大电路的导通角等于,工作于甲乙类时,导通角为。

6.甲类功率输出级电路的缺点是,乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7.若双端输入,双端输出理想差动放大电路,两个输入电压ui1=ui2,则输出电压为 V;若ui1=1500µV, ui2=500µV,则差模输入电压uid为µV,共模输入信号uic为µV。

8.由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9.晶体三极管放大器的电压放大倍数在频率升高时下降,主要是因为的影响。

10.在共射、共集、共基三种组态的放大电路中,组态电流增益最;组态电压增益最小;组态功率增益最高;组态输出端长上承受最高反向电压。

频带最宽的是组态。

二.选择题1.晶体管参数受温度影响较大,当温度升高时,晶体管的β,ICBO,uBE的变化情况为()。

A.β增加,ICBO,和 uBE减小 B. β和ICBO增加,uBE减小C.β和uBE 减小,ICBO增加 D. β、ICBO和uBE都增加2.反映场效应管放大能力的一个重要参数是()A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3.双端输出的差分放大电路主要()来抑制零点飘移。

A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4.典型的差分放大电路由双端输出变为单端输出,共模电压放大倍数()。

A. 变大B. 变小C. 不变D. 无法判断5.差分放大电路的共模抑制比KCMR越大,表明电路()A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6.负反馈放大电路以降低电路的()来提高嗲路的其他性能指标。

模拟电子技术基础试题库(附参考答案)

模拟电子技术基础试题库(附参考答案)

一、单项选择题1. 下列关于电路中电压方向的描述,错误的是()A. 电压的参考方向可任意设定B. 电压的实际方向就是参考方向C. 电位降低的方向是电压的实际方向D. Uab表示a点与b点之间电压参考方向由a指向b答案:B解析:电压的实际方向不一定与参考方向相同,取决于电路的连接方式。

2. 电路如题2图所示,则以下关于电源功率的描述中,正确的是()A. 电压源吸收功率20W,电流源吸收功率40WB. 电压源吸收功率20W,电流源提供功率40WC. 电压源提供功率20W,电流源吸收功率40WD. 电压源提供功率20W,电流源提供功率40W答案:D解析:电压源提供功率,电流源吸收功率。

3. 已知加在电容C2F两端的电压为U(t)100cos(2000t)(mV),则流过该电容的电流为()A. 10cos(2000t) AB. 10sin(2000t) AC. 10cos(2000t) AD. 10sin(2000t) A答案:A解析:电容的电流与电压之间满足关系 i = C dU/dt,代入公式可得 i =10cos(2000t) A。

4. 下列关于P型半导体中载流子的描述,正确的是()A. 仅自由电子是载流子B. 仅空穴是载流子C. 自由电子和空穴都是载流子D. 三价杂质离子也是载流子答案:B解析:P型半导体中的载流子主要是空穴。

5. 以下关于差动放大电路的描述中,错误的是()A. 差动放大电路是一个对称电路B. 差动放大电路的共模抑制比越大,性能越好C. 差动放大电路能抑制零点漂移D. 差动放大电路能抑制共模干扰答案:D解析:差动放大电路能抑制共模干扰,但不能抑制共模干扰。

二、多项选择题1. 下列哪些元件属于无源元件()A. 电阻B. 电容C. 电感D. 晶体管答案:A、B、C解析:电阻、电容、电感都属于无源元件。

2. 下列哪些电路具有正反馈作用()A. 同相放大电路B. 反相放大电路C. 比较器电路D. 振荡电路答案:A、D解析:同相放大电路和振荡电路具有正反馈作用。

模拟电子技术试题(含答案)

模拟电子技术试题(含答案)

模拟电子技术基础试卷及答案一、选择正确答案填空(20分)1.在某放大电路中,测的三极管三个电极的静态电位分别为0 V ,-10 V ,-9.3 V ,则这只三极管是( A )。

A .NPN 型硅管 B.NPN 型锗管C.PNP 型硅管D.PNP 型锗管 2.某场效应管的转移特性如图所示,该管为( D )。

A .P 沟道增强型MOS 管 B 、P 沟道结型场效应管C 、N 沟道增强型MOS 管D 、N 沟道耗尽型MOS 管 3.通用型集成运放的输入级采用差动放大电路,这是因为它的( C )。

A .输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4.在图示电路中,R i 为其输入电阻,R S 为常数,为使下限频率f L 降低,应( D )。

A . 减小C ,减小R i B. 减小C ,增大R i C. 增大C ,减小 R i D. 增大C ,增大 R i5.RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和( D )。

A. 基本共射放大电路 B.基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路6.已知某电路输入电压和输出电压的波形如图所示,该电路可能是( A )。

A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器7.与甲类功率放大方式相比,乙类互补对称功放的主要优点是( C )。

a .不用输出变压器b .不用输出端大电容c .效率高d .无交越失真 8.稳压二极管稳压时,其工作在( C ),发光二极管发光时,其工作在( A )。

a .正向导通区 b .反向截止区 c .反向击穿区9.理想集成运放具有以下特点:( B )。

A. 开环差模增益A u d =∞,差模输入电阻R i d =∞,输出电阻R o =∞B. 开环差模增益A u d =∞,差模输入电阻R i d =∞,输出电阻R o =0C. 开环差模增益A u d =0,差模输入电阻R i d =∞,输出电阻R o =∞D. 开环差模增益A ud =0,差模输入电阻R id =∞,输出电阻R o =010.在输入量不变的情况下,若引入反馈后( D ) ,则说明引入的是负反馈。

模拟电子基础考试题及答案

模拟电子基础考试题及答案

模拟电子基础考试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,放大器的基本功能是什么?A. 信号调制B. 信号解调C. 信号放大D. 信号滤波答案:C2. 运算放大器的开环增益通常在什么范围内?A. 10^2B. 10^3C. 10^4D. 10^5 至 10^6答案:D3. 负反馈在放大器中的作用是什么?A. 增加增益B. 降低增益C. 改善稳定性D. 减小失真答案:B、C、D4. 什么是共模抑制比(CMRR)?A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 共模增益与差模增益的比值D. 共模抑制与差模增益的比值答案:B5. 以下哪个不是模拟信号的特点?A. 连续性B. 可量化性C. 可模拟性D. 可存储性答案:B6. 在模拟电路设计中,电源去耦电容的主要作用是什么?A. 提供额外的电流B. 过滤高频噪声C. 增加电路的增益D. 改变电路的工作频率答案:B7. 什么是理想运算放大器?A. 具有无限增益的放大器B. 具有零输入偏置电流的放大器C. 具有无限带宽的放大器D. 所有选项都是答案:D8. 什么是非线性失真?A. 信号幅度的变化B. 信号频率的变化C. 信号波形的变化D. 信号相位的变化答案:C9. 在模拟电路中,带宽是指什么?A. 电路可以处理的最大信号频率B. 电路可以处理的最小信号频率C. 电路可以处理的信号频率范围D. 电路的增益答案:C10. 什么是积分器?A. 一个放大器,其输出是输入的积分B. 一个放大器,其输出是输入的微分C. 一个滤波器,通过高频信号D. 一个滤波器,阻止高频信号答案:A二、简答题(每题10分,共30分)1. 简述理想运算放大器的基本特性。

答:理想运算放大器具有以下特性:无限增益、无限输入阻抗、零输出阻抗、零输入偏置电流和电压、无限带宽以及无饱和。

2. 解释什么是负反馈,并说明其在放大器设计中的作用。

答:负反馈是指将放大器的输出信号的一部分或全部反馈到输入端,形成闭合回路。

模拟电子技术基础期末考试试题及答案

模拟电子技术基础期末考试试题及答案

模拟电子技术基础期末考试试题及答案一、选择题1. 下列选项中,哪种元器件可以将一个信号的幅度提高到较高水平?A. 电感B. 二极管C. 发射管D. 收音机答案:C. 发射管2. 以下哪个不是模拟电子技术中常见的电子元器件?A. 电阻B. 电容C. 电子管D. 电池答案:D. 电池3. 在模拟电子技术中,下面哪个元器件常用于放大电压信号?A. 开关B. 反射器C. 放大器D. 混频器答案:C. 放大器4. 下面哪个元器件可以将直流电信号转换成交流电信号?A. 容器B. 反射器C. 变压器D. 调制器答案:D. 调制器5. 在模拟电子技术中,以下哪个元器件常用于对电流进行控制?A. 电流计B. 混频器C. 电容D. 二极管答案:D. 二极管二、填空题6. 电阻的单位是________。

答案:欧姆(Ω)7. 二极管有两个基本电极,分别是阳极(A)和________。

答案:阴极(K)8. 在放大器中,输入信号的强度被放大器增大到预期的输出水平,这个功能叫做________。

答案:放大9. 电容存储的电荷量与其电压的关系是________。

答案:线性关系10. 以下哪个元器件可以将交流信号转换成相同频率的直流信号?答案:整流器三、解答题11. 请简要阐述电子管的工作原理及其在模拟电子技术中的应用。

答案:电子管是一种由真空或带有特殊气体的封闭空间中的电子流控制器件。

电子管工作原理基于热电子发射和电子聚焦的原理,通过在电子管中加入电场和磁场,可以控制电子流的流动和放大信号。

在模拟电子技术中,电子管经常用于放大电压信号。

它具有高放大系数和低噪声的特点,因此在音频放大器、射频放大器等方面得到广泛应用。

同时,电子管还常用于整流、调制和混频等电路中。

12. 请列举并简要介绍两种常见的放大器类型。

答案:两种常见的放大器类型分别是:a. 甲类放大器:甲类放大器是一种线性放大器,输出信号的整个周期都以较小的偏置电流进行放大,即电流在整个传输特性曲线上运行。

模拟电子技术基础期末试题

模拟电子技术基础期末试题

填空题1.在常温下,硅二极管的门槛电压约为0.5V,导通后在较大电流下的正向压降约为0.7V;锗二极管的门槛电压约为_0.1_V,导通后在较大电流下的正向压降约为_0.2_V。

2、二极管的正向电阻小;反向电阻大。

3、二极管的最主要特性是单向导电性。

PN结外加正向电压时,扩散电流大于漂移电流,耗尽层变窄。

4、二极管最主要的电特性是单向导电性,稳压二极管在使用时,稳压二极管与负载并联,稳压二极管与输入电源之间必须加入一个电阻。

5、电子技术分为模拟电子技术和数字电子技术两大部分,其中研究在平滑、连续变化的电压或电流信号下工作的电子电路及其技术,称为模拟电子技术。

6、PN结反向偏置时,PN结的内电场增强。

PN具有具有单向导电特性。

7、硅二极管导通后,其管压降是恒定的,且不随电流而改变,典型值为0.7伏;其门坎电压V th 约为0.5伏。

8、二极管正向偏置时,其正向导通电流由多数载流子的扩散运动形成。

9、P型半导体的多子为空穴、N型半导体的多子为自由电子、本征半导体的载流子为电子—空穴对。

10、因掺入杂质性质不同,杂质半导体可为空穴(P)半导体和电子(N)半导体两大类。

11、二极管的最主要特性是单向导电性,它的两个主要参数是反映正向特性的最大整流电流和反映反向特性的反向击穿电压。

12、在常温下,硅二极管的开启电压约为0.5 V,导通后在较大电流下的正向压降约为0.7 V。

13、频率响应是指在输入正弦信号的情况下,输出随频率连续变化的稳态响应。

15、N型半导体中的多数载流子是电子,少数载流子是空穴。

16、按一个周期内一只三极管的导通角区分,功率放大电路可分为甲类、乙类、甲乙类三种基本类型。

17、在阻容耦合多级放大电路中,影响低频信号放大的是耦合和旁路电容,影响高频信号放大的是结电容。

18、在NPN三极管组成的基本共射放大电路中,如果电路的其它参数不变,三极管的β增加,则I BQ增大,I CQ增大,U CEQ减小。

模拟电子基础考试题及答案

模拟电子基础考试题及答案

模拟电子基础考试题及答案一、选择题1. 在理想运算放大器中,输入电阻理论上是:A. 有限值B. 无穷大C. 0欧姆D. 1欧姆答案:B2. 一个二极管的正向压降通常在:A. 0.3VB. 0.7VC. 3VD. 7V答案:B3. 稳压二极管的工作原理是利用二极管的:A. 正向特性B. 反向特性C. 温度特性D. 反向击穿特性答案:D4. 一个理想的电压源与一个电阻串联,其输出电压:A. 等于电压源电压B. 等于电阻上的电压C. 等于电压源电压与电阻电压之和D. 等于电压源电压与电阻电压之差答案:A5. 一个电路的增益定义为输出电压与输入电压的比值,如果增益为-10,这表示:A. 电路是放大器B. 电路是衰减器C. 电路是相位反转放大器D. 电路是相位反转衰减器答案:D二、填空题6. 在模拟电路中,_________ 是用来放大电流的电子元件。

答案:晶体管7. 运算放大器的开环增益通常非常高,可以达到_________ 级别。

答案:兆或更高8. 一个理想的电流源的内阻为_________。

答案:0欧姆9. 滤波器按照通过频率的不同可以分为低通滤波器、高通滤波器、_________ 和_________。

答案:带通滤波器;带阻滤波器10. 负反馈可以提高放大电路的_________ 和_________。

答案:稳定性;线性度三、简答题11. 简述什么是负反馈,并说明其在放大电路中的作用。

答案:负反馈是指将放大电路的输出信号的一部分以相反的相位反馈到输入端的过程。

在放大电路中,负反馈可以提高电路的稳定性,减少非线性失真,增加带宽,降低噪声等。

12. 解释什么是共模抑制比,并说明其在差分放大电路中的重要性。

答案:共模抑制比(CMRR)是指差分放大电路对差模信号的放大能力与对共模信号放大能力的比值。

它反映了差分放大电路抑制共模信号干扰的能力。

在信号处理中,高CMRR可以确保电路只放大所需的差模信号,而抑制共模噪声,从而提高信号的信噪比。

模拟电子技术基础期末考试试题及答案

模拟电子技术基础期末考试试题及答案

《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。

2、漂移电流是(温度)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。

3、所谓理想二极管,就是当其正偏时,结电阻为(0 ),等效成一条直线;当其反偏时,结电阻为(无穷),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。

5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。

6、当温度升高时,晶体三极管集电极电流Ic(变小),发射结压降(不变)。

7、三极管放大电路共有三种组态分别是(共基)、(共射)、(共集)放大电路。

8、为了稳定三极管放大电路的静态工作点,采用(电压并联)负反馈,为了稳定交流输出电流采用(串联)负反馈。

9、负反馈放大电路和放大倍数AF=(1/(1/A+F)),对于深度负反馈放大电路的放大倍数AF=(1/F )。

10、带有负反馈放大电路的频带宽度BWF=(1+AF )BW,其中BW=(),()称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。

12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。

13、OCL电路是()电源互补功率放大电路;OTL电路是()电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数(),输入电阻(),输出电阻()等特点,所以常用在输入级,输出级或缓冲级。

15、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。

16、用待传输的低频信号去改变高频信号的幅度称为(),未被调制的高频信号是运载信息的工具,称为()。

17、模拟乘法器输出与输入的关系式是U0=(),电路符号是()。

二、选择题(每空2分共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须(),它的稳压值Uz才有导通电流,否则处于()状态。

模拟电子技术基础试题(附答案)

模拟电子技术基础试题(附答案)

模拟电子技术基础试题(附答案)一、填空题(每题2分,共20分)1. 常用的二极管符号有____和____两种。

2. 理想运放满足____、____、____和____四条条件。

3. 电容器充电过程中,其两端电压与充电时间的关系为____。

4. 晶体管的三个极分别为:发射极、____和____。

5. 稳压二极管的反向特性包括____和____两个部分。

6. 常用的放大器分类有____、____和____三种。

7. 整流电路按输入波形不同分为____、____和____三种。

8. 频率响应分析方法主要用于研究____、____和____等电路特性。

9. 常用的滤波器类型有____、____、____和____等。

10. 计数器按计数方式不同分为____、____和____三种。

二、选择题(每题2分,共20分)1. 下列哪个不是理想运放的条件?A. 无穷大的开环增益B. 输入端电阻无穷大C. 输出端电阻无穷大D. 输入端电压与输出端电压无关2. 下列哪个电路不是常用的整流电路?A. 单相全波整流电路B. 单相半波整流电路C. 三相半波整流电路D. 晶体管整流电路3. 下列哪个不是稳压二极管的反向特性?A. 反向漏电流B. 反向击穿电压C. 正向阻断特性D. 反向饱和电流4. 下列哪个不是常用的放大器分类?A. 电压放大器B. 功率放大器C. 运算放大器D. 滤波放大器5. 下列哪个不是常用的滤波器类型?A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 陷波滤波器三、简答题(每题10分,共30分)1. 请简述二极管的工作原理。

2. 请简述运放的同相输入端和反相输入端的区别。

3. 请简述整流电路的作用及其分类。

四、计算题(每题15分,共45分)1. 有一个电容器C=47μF,充电电压U=5V,求充电时间t。

2. 请画出下列电路的频率响应曲线:(略)3. 有一个NPN型晶体管,其β=50,VCBO=5V,VCC=10V,VE=0V,求基极电流Ib、集电极电流Ic和发射极电流Ie。

模拟电子技术基础试题(含答案)

模拟电子技术基础试题(含答案)

一、选择题(每题2分,共20分)1. 下列哪种半导体器件在正向偏置时导通,在反向偏置时截止?A. 二极管B. 晶体管C. 场效应管D. 稳压管2. 在N型半导体中掺入哪种元素可以形成PN结?A. P型半导体B. N型半导体C. 碳D. 硅3. 三极管放大电路中,发射结和集电结的偏置方式分别是?A. 发射结正偏,集电结反偏B. 发射结反偏,集电结正偏C. 发射结和集电结都正偏D. 发射结和集电结都反偏4. 下列哪种电路可以实现信号的反相放大?A. 共射放大电路B. 共基放大电路C. 共集放大电路D. 集成运算放大电路5. 下列哪种电路可以实现信号的加法运算?A. 集成运算放大电路B. 三极管放大电路C. 场效应管放大电路D. 晶体二极管电路6. 负反馈对放大电路的频率响应有什么影响?A. 提高带宽B. 降低带宽C. 不影响带宽D. 无法确定7. 下列哪种放大电路具有高输入阻抗和低输出阻抗?A. 共射放大电路B. 共基放大电路C. 共集放大电路D. 集成运算放大电路8. 下列哪种放大电路可以实现信号的减法运算?A. 集成运算放大电路B. 三极管放大电路C. 场效应管放大电路D. 晶体二极管电路9. 下列哪种电路可以实现信号的乘法运算?A. 集成运算放大电路B. 三极管放大电路C. 场效应管放大电路D. 晶体二极管电路10. 下列哪种放大电路可以实现信号的除法运算?A. 集成运算放大电路B. 三极管放大电路C. 场效应管放大电路D. 晶体二极管电路二、填空题(每题2分,共20分)1. 半导体中,自由电子带______电,空穴带______电。

2. PN结在______偏置时导通,在______偏置时截止。

3. 三极管放大电路中,发射结的偏置为______,集电结的偏置为______。

4. 集成运算放大电路的反相输入端和同相输入端之间的电压差称为______。

5. 负反馈放大电路的放大倍数与反馈系数的关系为______。

模拟电子技术基础试卷及其参考答案.

模拟电子技术基础试卷及其参考答案.

模拟电子技术基础试卷及其参考答案.模拟电子技术基础试卷及参考答案试卷一专升本试卷及其参考答案试卷一(总分150分)(成人高等学校专升本招生全国统一考试电子技术基础试卷之一)一、选择题(本大题10个小题,每小题4分,共40分。

在每小题给出的四个选项中,只有一项是符合题目要求的,把所选项前的字母填在题后的括号内。

)1. 用万用表的R ×100档测得某二极管的正向电阻阻值为500Ω,若改用R ×1k 档,测量同一二极管,则其正向电阻值()a. 增加b. 不变c. 减小d. 不能确定 2. 某三极管各电极对地电位如图2所示,由此可判断该三极管()a. 处于放大区域b. 处于饱和区域c. 处于截止区域d. 已损坏图23. 某放大电路在负载开路时的输出电压为6V ,当接入2k Ω负载后,其输出电压降为4V ,这表明该放大电路的输出电阻为()a. 10k Ωb. 2k Ωc. 1k Ωd. 0.5k Ω 4. 某放大电路图4所示.设V CC >>V BE,L CEO ≈0,则在静态时该三极管处于() a.放大区 b.饱和区 c.截止区 d.区域不定图45. 图5所示电路工作在线性放大状态,设L R '=R D //R L ,则电路的电压增益为()a.Lm R g ' b.s m Lm 1R g R g +'-C.L m R g '- d.m L /g R '-图56. 图5中电路的输入电阻R i 为()a. R g +(R g1//R g2)b. R g //(R g1+R g2)c. R g //R g1//R g2d.[R g +(R g1//R g2)]//(1+g m )R S7. 直流负反馈是指() a. 存在于RC 耦合电路中的负反馈 b. 放大直流信号时才有的负反馈 c. 直流通路中的负反馈 d. 只存在于直接耦合电路中的负反馈8. 负反馈所能抑制的干扰和噪声是() a. 输入信号所包含的干扰和噪声 b. 反馈环内的干扰和噪声 c. 反馈环外的干扰和噪声d. 输出信号中的干扰和噪声9. 在图9所示电路中,A 为理想运放,则电路的输出电压约为()a. -2.5V b. -5V c. -6.5V d. -7.5V图910. 在图10所示的单端输出差放电路中,若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid 为()a. 10mVb. 20mVc. 70mVd. 140mV图10二、填空题(本大题共7个小题,18个空,每空2分,共36分。

模拟电子技术基础试题含答案

模拟电子技术基础试题含答案

1、工作在放大区的某三极管,如果当IB从12μA增大到22μA时,IC从1mA变为2mA,那么它的β约为。

【】A. 83B. 91C. 1002、已知图所示电路中VCC=12V,RC=3kΩ,静态管压降UCEQ=6V;并在输出端加负载电阻RL,其阻值为3kΩ。

选择一个合适的答案填入空内。

(1)该电路的最大不失真输出电压有效值Uom≈;【】A.2VB.3VC.6VU =1mV时,若在不失真的条件下,减小RW,(2)当i则输出电压的幅值将;【】A.减小B.不变C.增大U =1mV时,将Rw调到输出电压最大且刚好不失真,若此时增(3)在i大输入电压,则输出电压波形将;【】A.顶部失真B.底部失真C.为正弦波(4)若发现电路出现饱和失真,则为消除失真,可将。

【】A.RW减小B.Rc减小C.VCC减小3、互补输出级采用共集形式是为了使。

【】A.电压放大倍数大B.不失真输出电压大C.带负载能力强4、选用差分放大电路的原因是。

【】A.克服温漂B. 提高输入电阻C.稳定放入倍数5、当信号频率等于放大电路的fL 或fH时,放大倍数的值约下降到中频【】A.0.5倍B.0.7倍C.0.9倍即增益下降。

【】A.3dBB.4dBC.5dB6、在输入量不变的情况下,若引入反馈后,则说明引入的反馈是负反馈。

【】A.输入电阻增大B.输出量增大C.净输入量增大D.净输入量减小7、直接耦合放大电路存在零点漂移的原因是。

【】A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定8、串联型稳压电路中的放大环节所放大的对象是。

【】A. 基准电压 B 取样电压C基准电压与取样电压之差9、为增大电压放大倍数,集成运放的中间级多采用。

【】A.共射放大电路 B. 共集放大电路C.共基放大电路10、用恒流源取代长尾式差分放大电路中的发射极电阻Re,将使电路的【】A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大11、在输入量不变的情况下,若引入反馈后,则说明引入的反馈是负反馈。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

模拟电子技术基础A卷院系:_______________________________ 专业:_________________________________班级:_______________________________ 任课教师:_____________________________姓名:_______________________________ 学号:_________________________________考试说明1.2. 本试卷包含5个大题,29个小题。

全卷满分100分,考试用时120分钟。

一、选择题(选择正确答案填入空内,只需填入A、B、C、D。

本大题共20分,共计10小题,每小题2分)1. 分析图示电路,选择正确答案填空。

1.在级间反馈电路中 ________________。

A.只有直流反馈而无交流反馈, B.只有交流反馈而无直流反馈,C.既有直流反馈又有交流反馈, D.不存在实际的反馈作用。

2.这个反馈的组态与极性为________________。

A.电压并联负反馈, B.电压并联正反馈, C.电流并联负反馈, D.电流串联负反馈, E.电压串联负反馈, F.无组态与极性可言。

2. 正弦波振荡电路如图所示,集成运放A具有理想特性,电阻R2=10k?,R1的阻值分别下列三种情况时,试选择正确答案填空:1.R1=10k?+?(可调);()2.R1=18k?+?(可调);()3.R1=47k?+?(可调)。

()RA.能振荡,且u O波形较好B.能振荡,且u O波形不好C.不振3. 多级放大电路如图所示。

试选择正确的答案填空。

1.VT1构成放大电路组态;2.VT2构成放大电路组态;3.VT3构成放大电路组态。

A.共射B.共集C.共基4. 在图示方波发生器中,已知A为理想运算放大器,其输出电压的两个极限值为 12V。

现有下列不同情况:选择填空:将产生不同测试结果的原因填入空内:1.输出电压峰-峰值为12V;()2.电路不产生振荡;()3.输出电压峰-峰值比正常工作时增大。

()u OC 0.1μA.稳压管断开B.稳压管短路 断开 短路 开路的同相输入端和反相输入端接反 G.正常工作5. 填空:在下列各种情况,各应采用哪种滤波电路 1.有用信号低于10 Hz ,应采用 。

2.有用信号的频率为1 kHz 基本不变,应采用 。

3.希望抑制50 Hz 交流电源的干扰,应采用 。

4.希望抑制10kHz 以下的信号电压,应采用 。

5.要求∞=~0f 范围内增益相等,而相位在0°~180°间变化,应采用 。

A.低通 B.高通 C.带通 D.带阻 E.全通6. 在图示方波发生器中,已知A 为理想运算放大器,其输出电压的两个极限值为±12V ;稳压管和二极管的正向导通电压均为。

在不同情况下将得到下列不同的测试结果,选择正确答案填入空内:1.正常工作时,输出电压峰-峰值为( ), A . B .6V C .12V 2.稳压管接反时,输出电压峰-峰值为( ); A . B . C .3.R 2短路时,输出电压峰-峰值为( );A .0VB .6VC .12VAu OCU Z = 4.6VR 1R 2R 3VD 1~VD 4VD Z7. 图中给出不同连接方式的复合管,为下列不同要求选择合适的复合管,用a 、b 、c 、d 填空(如果存在多种选择,应都选择)。

1.要求等效NPN 型,应选择______;2.要求基、射极静态电压小,应选择______; 3.要求输入电阻大,应选择______。

A.B.C.D.8. 在图示电路中,已知A 1、A 2均为理想运算放大器,其输出电压的两个极限值为 12V ; 二极管的正向导通电压可忽略不计。

选择填空:将使输出电压u O1、u O2参数产生变化的原因填入空内。

可能出现的原因有: 1.u O2频率增大;( )2.u O1幅度减小。

( )O2Z3V增大 增大 增大 减小减小 减小 增大 减小9. 图示交流通路中的A 为理想集成运放,为使该电路有可能产生正弦波振荡,试就下列问选择正确答案填空:1.运放A 的反馈元件Z 应为____性质。

(A .纯电阻,B .电容,C .电感)2.若图示中的Z 为LC 串联电路,则Z 应等效一个____。

(A .电阻,B .电容,C .电感)3.若图示中的Z 为LC 并联电路,则Z 应等效一个____。

(A .电阻,B .电容,C .电感)4.若Z 为合适的无源反馈支路,则A 的输入端极性应为____。

(A .上“+”、下“-”,B .上“-”、下“+”)C 10. 在如图所示电路中,已知输入电压i u 为正弦波,电容C 对于交流信号可视为短路。

调整输入电压使负载电阻上获得了最大的输出功率。

当P 1~P 4点断开时,输出电压o u 可能出现的故障现象如下:A .=0VB .只有正半周C .只有负半周D .近似矩形波 选择上述现象之一填入空内:1.若P 1断开时,o u 将( );2.若P 2断开时,o u 将( ); 3.若P 3断开时,o u 将( ); 4.若P 4断开时,o u 将( )。

二、是非题(判断下列说法是否正确,凡对者打“√”,错者打“×”。

本大题共10分,共计5小题,每小题2分)11. 指出下列说法是否正确(用√表示正确,用×表示错误,填在括号内): 1.只用集成运放和线性电阻即可实现Y X O K u u u =。

( ) 2.只用模拟乘法器即可实现I O ln u K u =。

( ) 3.用模拟乘法器和集成运放组合可实现IO u Ku =。

( ) 4.用模拟乘法器和集成运放组合可实现I O u K u =。

( )12. 试判断下列说法是否正确,正确的在括号中画“√”,否则画“×”。

1.单端输入差分放大电路的差模输入信号等于该输入端信号的大小。

( ) 2.双端输入差分放大电路的差模输入信号等于两输入端信号的差值。

( ) 3.单端输入差分放大电路的共模输入信号等于该输入端信号的一半。

( ) 4.双端输入差分放大电路的共模输入信号等于两输入端信号的平均值。

( )5.差分放大电路的输出信号电压值等于差模电压放大倍数与差模输入电压的乘积。

( )13. 图示运算电路中,已知A 1、A 2为理想运算放大器,输入电压V 2.0I1=u 、V 5.0I2=u 。

下列结论是在电路诸多参数中仅改变其中一个参数而得到的,判断是否正确。

正确者打“√”,错误者打“⨯”。

1.当电阻R 1减小时 ,输出电压O u 将增大。

( ) 2.当电阻R 2增大时 ,输出电压O u 将减小。

( ) 3.当电阻R 3减小时 ,输出电压O u 将增大。

( ) 4.当电阻R 5减小时,输出电压O u 将减小。

( ) 5.当电阻R 6=0时,电压放大倍数0I1I2O=-=u u u A u 。

( )Ou u14. 欲提高多级放大电路的输出功率和效率,试判断以下一些措施的正确性,正确的在括号中画“√”,否则画“×”。

1.采用变压器耦合,实现阻抗变换,使负载与输出级阻抗相匹配。

( ) 2.输出级采用乙类(B 类)或甲乙类(AB 类)工作方式。

( ) 3.输出级采用自举措施。

( ) 4.适当增大输出级的直流供电电源。

( ) 15. 如图所示串联型稳压电源,判断下列结论是否正确,凡正确打“√”,凡错误的打“×”。

1.输出电压U O 不可能低于U Z1,高于20V ;( ) 2.VD Z2上的电压为稳压电源的基准电压;( ) 3.电阻R 3中的电流3R I 基本不变;( )4.负载电流I L 增大时,VT 5管的集电极电流也随之增大;( ) 5.VT 5管是VT 3管的有源负载。

( )R三、改错题(改正图中连线错误,使电路能够正常工作。

本大题共20分,共计5小题,每小题4分)16. 图(a)所示为某同学所接的电压比较器,已知集成运放A为理想运放,其输出电压的最大幅值为 14V,U Z小于12V。

改正图中错误,使之具有图(b)所示的电压传输特性。

Ou I/ Vu I( a )( b )17. 判断下面句子中带有底划线的词语是否正确,若不正确,则在其后面填入正确词语。

图示放大电路在线性放大条件下,减小电阻gR,则静态电压DSQU将减小();增大电阻dR,则DSQU将增大();减小电阻LR,则DSQU将减小();增大电压DDV,则DSQU将增大();当换用DSSI相同而GS(off)U较大的管子后,则DSQU将增大()。

L18. 定性判断图中各电路是否具备正常放大能力,若不具备,则在原图上修改电路,使之具备正常放大能力的条件。

修改时只能改变元器件的位置和连接关系,不能改变元器件的类型和增减元器件数量。

( a )( b )CCV DD19. 指出下面对失真分析的说法中的错误,并改正之。

当图示放大电路分别输入10kHz 和100kHz 的方波信号时,如果输出电压波形如图(a )所示,说明输入的方波信号为 100kHz ;如果输出电压波形如图(b )所示,说明输入的方波信号为 10kHz 。

以上两种情况都说明放大电路出现了非线性失真。

Lu tu ( a )( b)20. 如图所示串联型稳压电源,参数如图中所标注,改错。

1.图中有3处接线错误;2.图中有3处参数明显不合理,请指出。

U 1150m A四、填空题(将正确答案填写在横线上。

本大题共10分,共计5小题,每小题2分) 21. 试填写下列空格:1.在三级放大电路中,已知各级电压放大倍数分别是251=u A &、1002=u A &、403=u A &,则三级放大电路=uA & 折合为 dB 。

2.在三级放大电路中,已知各级电压增益分别是20dB 、25dB 、35dB ,则三级放大电路总增益为 dB ,折合为 倍。

3.在多级放大电路中,后一级的输入电阻可视为前一级的 ,而前一级的输出电阻可视为后一级的 。

4.在计算两级放大电路中第一级电压放大倍数1u A &时,应把第二级的 作为第一级的负载,而在计算第二级放大倍数2u A &时,不应把第一级的 作为第二及的信号源内阻,这时两级放大电路的uA &= 。

22. 在图示电路中,已知A 为理想运算放大器,其输出电压的两个极限值为±12V ;发光二极管正向导通时发光。

填空:1.集成运放同相输入端的电位+u ;2.若1I u =6V , I2u =-3V ,则I3u ≥ V 时发光二极管发光; 3.若I2u =2V , I3u =-10V ,则1I u ≥ V 时发光二极管发光。

相关文档
最新文档
