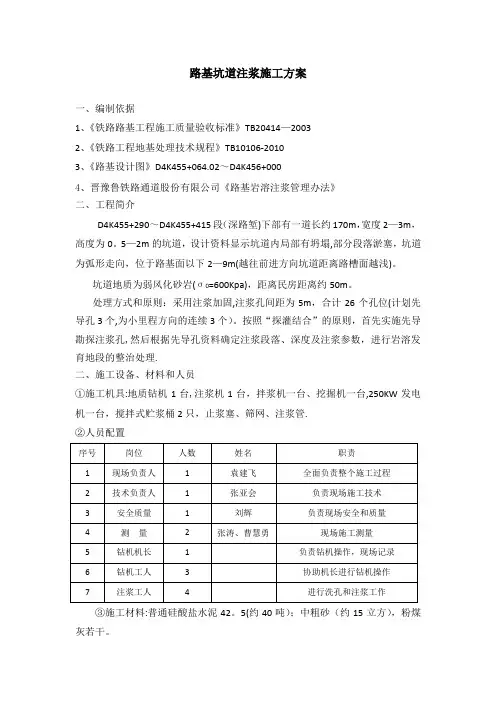

路基坑道注浆施工方案一、编制依据1、《铁路路基工程施工质量验收标准》TB20414—20032、《铁路工程地基处理技术规程》TB10106-20103、《路基设计图》D4K455+064.02～D4K456+0004、晋豫鲁铁路通道股份有限公司《路基岩溶注浆管理办法》二、工程简介D4K455+290～D4K455+415段（深路堑)下部有一道长约170m，宽度2—3m，高度为0。
5—2m的坑道，设计资料显示坑道内局部有坍塌,部分段落淤塞，坑道为弧形走向，位于路基面以下2—9m(越往前进方向坑道距离路槽面越浅)。
坑道地质为弱风化砂岩(σ0=600Kpa)，距离民房距离约50m。
处理方式和原则：采用注浆加固,注浆孔间距为5m，合计26个孔位(计划先导孔3个,为小里程方向的连续3个）。
按照“探灌结合”的原则，首先实施先导勘探注浆孔,然后根据先导孔资料确定注浆段落、深度及注浆参数，进行岩溶发育地段的整治处理.二、施工设备、材料和人员①施工机具:地质钻机1台,注浆机1台，拌浆机一台、挖掘机一台,250KW发电机一台，搅拌式贮浆桶2只，止浆塞、筛网、注浆管.②人员配置③施工材料:普通硅酸盐水泥42。
5(约40吨）；中粗砂（约15立方），粉煤灰若干。
三、施工准备①施工现场设有电力线，就近搭接。
②施工用水采用水车由发鸠山出口直接运送到现场，现场设置临时水池或水箱储备。
③现场搭设水泥棚，要求做好防排水.④本地段为路堑，要求开挖至路槽并探孔核对设计资料.⑤施工人员、机械和材料进场并进行报验.四、试验方案1、先导孔的钻探和地质核查,走向孔位主要以ZJZK—3、ZJZK—12、ZJZK-18、ZJZK-23作为主要点,主要作用是核对坑道走向、地质情况、坑道大小。
2、先导孔注浆工艺试验拟定水泥砂浆配比：水:水泥=0.8：1.0。
可以适当掺加粉煤灰，粉煤灰掺入量不宜大于30%。
根据先导孔进行注浆，注浆压力宜为0。
2-0。
5Mpa，初期采用自流注浆。

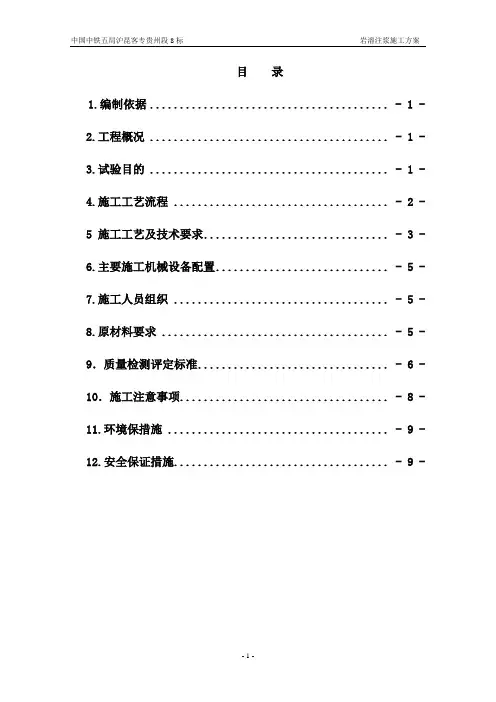

岩溶注浆工艺性施工方案.doc
