肺显像
肺通气灌注显像【肺科】 ppt课件
• 形状完整， 肺门、主动脉弓和偏左心脏处放射性减少或缺如，放射性分布均匀 双肺后下部放射性较多，20~30%来自对侧 下叶后基底段和外基底段最清楚
侧位
• •
后斜位
断层图像
• 放射性分布均匀，肺影外缘完整无缺
肺灌注显像----异常图象
局限性放射性分布稀疏或缺损
与解剖有关 与解剖无关
期变化,但敏感性不及RNV，且创伤性大。不宜重复，有一 定危险性和并发症.
（ 1 ）造影剂反应；（ 2）静脉炎和静脉血栓形成发生率 3-
5%；（3）出血或血肿
超声检查
超声检查能了解静脉瓣膜病变，无创、图像直观、重复性
好.
CDFI
对急性血栓的检出敏感率达100%，特异性75%
但超声费时，又因人而异，难以做出快速诊断，对膝下深
敏感性84%~97%
99mTc 标记的能与活化血小板表面的膜糖蛋白 IIa/IIb 结合的
多肽(apcitide)显像敏感性73%
RNV诊断DVT的敏感性为88.2%，特异性为70%
RNV与X-RN诊断符合率为90%。
RNV无创伤性，可重复，敏感性高，可同时诊断下肢DVT 和PE,适用于重危病人，副作用小，对急慢性膝腘静脉到下 腔静脉栓塞均较敏感。RNV不能反映栓子的大小，仅能描 述栓塞累及区域范围，直观效果相对较差，但敏感性高
肺显像临床应用(二)
肺肿瘤术前判断及术后残留肺功能预测
核素下肢深静脉显像
诊断DVT方法
血管造影 血管超声 放射性核素显像(RNV)
普通核素显像 血栓显像
血管CT 血管MRI 下肢静脉容积阻抗图法
血管造影
血管造影是诊断 DVT 的金标准，能反映血管病损细节和早
肺灌注显象的原理
肺灌注显象的原理肺灌注显象（Pulmonary Perfusion Imaging）是一种通过放射性示踪剂注射显像来评估肺部血液供应的方法。
这种方法常用于肺部血栓栓塞和其他肺血流异常的诊断与监测。
肺灌注显象的原理是利用放射性示踪剂的特性，通过放射性示踪剂的摄取和分布来反映肺血流的情况。
常用的放射性示踪剂有铊-201（201Tl）、锝-99m（99mTc）标记的到曲剂和标记的乳酸钠。
首先，患者需要获得静脉注射示踪剂。
这些示踪剂通常是放射性同位素，如铊-201或锝-99m。
这些放射性同位素会在体内发出特定能量的γ射线，可以通过显像设备检测到。
示踪剂的选取主要取决于它的物理性质、生物分布和辐射特性。
注射完示踪剂后，放射性示踪剂会在血液中被携带到肺血管系统。
肺部的血液供应主要来自右心室，经过肺动脉进入肺血管。
与肺组织相比，肺血流量较大，因此示踪剂可能会更多地分布在肺血管中。
分布到肺血管后，示踪剂会随着血流进入肺肺泡。
肺泡是氧气与二氧化碳交换的场所，也是示踪剂与肺组织之间的交界处。
示踪剂能够渗透进入肺泡，并通过胸膜下间质和肺泡壁进入肺组织。
示踪剂在肺组织中的分布量取决于示踪剂在血液与组织之间的分配比例。
示踪剂在肺血管和肺组织中的分布比例可以通过显像设备进行观察和测量。
最常用的显像设备是单光子发射计算机断层扫描（SPECT）和正电子发射计算机断层扫描（PET）。
在SPECT和PET显像中，患者需要在显像设备上躺下，并在设备中间通过注射器静脉注射示踪剂。
设备会在一定的时间间隔内进行多次扫描，以收集不同时间点的显像数据。
通过对这些数据进行处理和重建，可以生成肺局部的血流分布图像。
通过观察这些血流分布图像，医生可以评估肺部的血流情况。
例如，在肺血栓栓塞的情况下，肺血流受到阻塞，造成局部或全局的血流异常。
这种异常会在血流分布图像上呈现为明显的缺血区域。
医生可以通过分析血流分布图像的形态和强度来判断是否存在肺血栓栓塞以及其程度和范围。

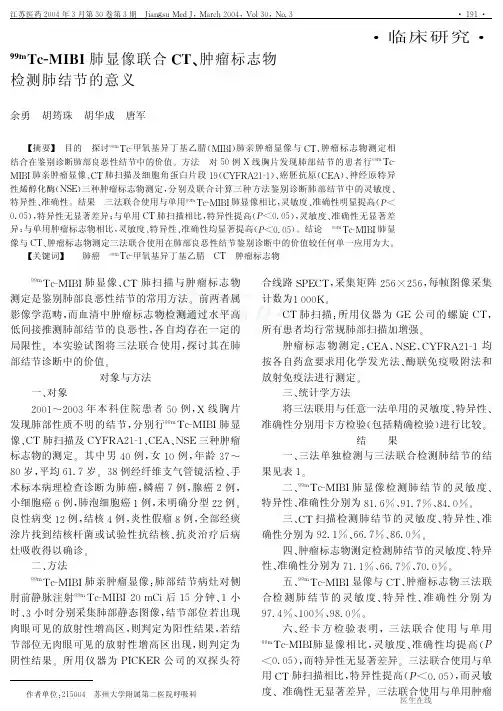

99mTc-MIBI肺显像联合CT、肿瘤标志物检测肺结节的意义
%!李蓉$李睿/肺 癌肿 瘤 标 志物 研 究 进展/国外 医 学 肿瘤 学 分 册$ !""*$’%!")=!&%/
江苏医药’&&(年%月第%&卷第%期!K1326IL <8:K&<390+’&&(&M5;%&&@5/%
UUBED<("F"肺显像联合 +E!肿瘤标志物 检测肺结节的意义
!!"!!
!临床研究!
余勇!胡筠珠!胡华成!唐军
"摘要#!目的!探讨""EF0=甲氧基异丁基乙腈"<>D>#肺亲肿瘤显像与 AF$肿瘤标志物测定相 结合在鉴别诊断肺部良恶性结节中的价值%方法!对$&例 i 线胸片发现肺部结节的患者行""EF0= <>D>肺亲肿瘤显像$AF 肺扫描 及 细 胞 角 蛋 白 片 段 !""AVGBS’!=!#$癌 胚 抗 原"ACS#$神 经 原 特 异 性烯醇化酶"@?C#三种肿瘤标志物测定&分别及联合计算三种方法鉴别诊断肺部结节中的灵敏度$ 特异性$准确性%结果!三法联合使用与单用""EF0=<>D>肺显像相比&灵敏度$准确性明显提高"R$ &‘&$#&特异性无显著差异’与单用 AF肺扫描相比&特异性提高"R$&‘&$#&灵敏度$准确性无显著差 异’与单用肿瘤标志物相比&灵敏度$特异性$准确性均显著提高"R$&‘&$#%结论!""EF0=<>D>肺显 像与 AF$肿瘤标志物测定三法联合使用在肺部良恶性结节鉴别诊断中的价值较任何单一应用为大%
肺部病变PETCT显像-病例讨论
讨论
左肺病变定性？
病理结果及解 析 左肺上叶舌段肉芽肿；
解析： PET/CT示： 左肺上叶舌段近胸膜处结节影，大小约2.8×2.9cm， 纵隔窗见宽基底与胸膜相连，胸膜与病灶间可见线形 低密度影，肺窗见病变周围渗出影，边界尚清，另可 见长条索影，PET上其放射性摄取团状异常增高， SUV最大值为6.6，延迟后SUV最大值为8.4。 该病变CT上的形态学特征为肺部良性肿瘤的典型表现； 虽然PET上显示为团状放射性摄取异常增高，不具备 特异性，诊断时仍首先考虑为良性肿瘤。
Case 2 P12538
患者，女，57岁 半月前左胸痛，无咳嗽、发热 CT发现左肺占位，大小2.5*2.1cm 结核菌素试验及血清肿瘤标志物未查 未行治疗 否认TB及DM史 无手术史 父亲肺Ca史
PET/CT检查
PET/CT检查
PET/CT检查
PET/CT检查
大小2.8*2.9cm SUVmax6.6--8.4
肺部病变PET/CT显 像病例讨论
复旦大学附属华山医院PET中心 任树华
课程目标
在该课件结束后，您应该掌握： 肺癌PET/CT显像的典型表现 肺部良性肿瘤PET/CT显像的典型表 现 肺泡细胞癌PET/CT显像的常见表现 肺部结节（直径≤1cm）随访的重要 性
Case1 P5506
患者，女，54岁 偶有咳嗽，无胸痛、发热等不适
PET/CT检查
大小约2.1×3.1cm SUVmax4.1----5.9
PET/CT检查
T/CT检查
讨论
左肺病变定性？
病理结果及解 析 左肺下叶腺癌；
解析： PET/CT示： 左肺下叶内侧基底段结节影，大小约2.1×3.1cm，形 态不规则，分叶征，毛刺征，胸膜凹陷征，PET上其 放射性摄取异常增高，SUV最大值为4.1，延迟后SUV 最大值为5.9。 该病变具备肺癌PET/CT显像的典型表现： CT上形态学征象和PET上的FDG摄取团状异常增高，延 迟扫描SUV最大值升高。
肺显像ppt课件
1
2
肺叶和肺段
右肺 上叶：尖段、后段、前段 中叶：侧段 下叶：背段、内基底段、前基底段、侧基底段、后基底段
左肺 上叶：尖后段、前段 中叶：上舌段、下舌段 背段、前内基底段、侧内基底段、后基底段
3
ANT
4
5
6
7
肺的血流
肺的血流供应开始于肺动脉，它随 后分支为左、右肺动脉。这些血管伴 随于支气管和细支气管并随它们进行 分支最后到达肺泡。每个肺泡都有一 个微动脉供血。另外肺还通过支气管 动脉接受来自主动脉的血液。
17
99Tcm-DTPA气溶胶吸入方法
• 将20～30mCi的99Tcm-DTPA溶液（3～4ml）
注入雾化装置中，夹鼻，吸入5min，最后采 集8个体位图像。
18
99Tcm
– 锝气体吸入方法
• 将高比度的99Tcm淋洗液（10mCi/0.1ml）置于坩锅
（石墨碳棒）内，在充满氩气的密闭装置内通电加热
颗粒聚合人血清白蛋白）混悬液。 仰卧位慢速（约1min）静脉注射，忌抽回血 （防颗粒凝聚）。 多体位平面显像（ANT、POST、RLA、LLA 、LAO、RAO、LPO、RPO）或/和断层显像。
30
99mTc-MAA的安全性
• 数目少 • 阻塞暂时性 • 毒性小
每次给予量为5～10mCi，约有 2×105～2 ×106个MAA颗粒 进入肺，而与MAA同内径的毛细血管约2.5×1011支，故仅使 1/1500~1/10000的肺血管阻断。 MAA颗粒会降解为小分子并被吞噬细胞清除，而且其生物 半衰期为4～8h。 注射量为1～10mg的白蛋白，按体重为50kg计，仅为最小中 毒量的1/100~1/1000（白蛋白颗粒最小中毒量20mg/kg）。
肺灌注肺通气显像ppt课件
病例5
患者男、32岁、左下肢静 脉曲张术后5天，突然出 现胸闷、呼吸困难一天， 无晕厥症状。查体：左下 肢周径明显长于右侧。
X线胸片:未见异常.
超声心动图:肺动脉压升高。
血气: PaO2:46mmhg↓
PaCO2 : 23.2mmhg↓
临床诊断: 1、左下肢静 脉曲张术后 2、肺栓塞？
病例4
患者女、77岁、胸闷心悸 2年,加重伴左下肢水肿3 天入院。
既往史：5年前发现双肺 间质纤维化；双下肢静脉 曲张多年。
CT: 左肺上叶,右肺中叶及 双肺下叶多发小片絮状影, 双肺多发索条影。
血气:PaO2 :104mmhg
↑PaCO2:38.6mmhg
临床诊断: 1、高血压3级， 2、肺间质纤维化，3、肺 栓塞？
胸片：左心室增大，余 未见异常。
临床诊断:冠心病?、肺 栓塞?
右肺上叶尖段、前段、 后段，右肺中叶外段， 左肺下叶背段、前内 基底段等多发肺段栓 塞
病例2
患者男、77岁、因活动 后头晕、气短、胸闷、 双下肢浮肿2天，晕厥1 次入院。
X光胸片:未见异常。
超声心动图:三尖瓣大量 返流,肺动脉压增高 (59mmhg).
4 6.3% 3.1 %
4 6.3% 3.1%
55 83.4% 42.3%
行肺灌注+双下肢深静脉显像共38人次，依据之前所列 诊断标准，作出诊断，肺栓塞高度可能者共26人次，对 该26人次双下肢深静脉显像进行分析，结果统计如下：
显像表现
深静脉多发/单发热点 深静脉闭塞 侧枝循环
患者例数 所占百分率 占所有双下肢深静脉显像者百分率
低度可能性：1、肺灌注显像异常同时合并有较大面 积的X线胸片异常（如肺炎、肺不张等）；2、肺灌注显 像与通气显像均异常，X线胸片正常或异常面积小于肺 灌注缺损；3、肺灌注缺损范围较小，且不呈肺段或亚 肺段分布。
肺v q显像的临床应用
肺v q显像的临床应用
肺V/Q显像是一种重要的影像学检查方法，通常用于评估肺部血液供应和气体通气的匹配情况。
该检查非常适用于肺通气/血流比例的评估，可以帮助医生诊断和监测肺部疾病。
下面将介绍肺V/Q显像的临床应用。
首先，肺V/Q显像在急性肺栓塞的诊断中起着重要作用。
肺栓塞是一种常见且严重的疾病，如果不及时诊断和治疗，可能导致严重的后果。
通过肺V/Q显像可以清晰地显示肺部血流和通气情况，帮助医生确定是否存在血栓导致的血流阻塞。
其次，肺V/Q显像也可用于慢性阻塞性肺疾病（COPD）的评估。
COPD 是一组慢性肺部疾病的总称，包括慢性支气管炎和肺气肿等。
通过肺V/Q显像可以观察到患者肺部气体通气和血流供应的情况，有助于评估病变的范围和程度，指导治疗方案的制定。
此外，肺V/Q显像在肺部感染和炎症性疾病的诊断中也有重要应用价值。
例如，肺炎、支气管炎等疾病在影像学上可能表现为肺部通气和血流的不匹配，通过肺V/Q显像可以清晰地显示这种不匹配情况，有助于早期发现和诊断。
总的来说，肺V/Q显像是一种重要的临床辅助检查方法，可以帮助医生准确诊断和监测肺部疾病。
通过评估肺部血流和气体通气情况，肺V/Q显像在急性肺栓塞、慢性阻塞性肺疾病和肺部感染等疾病的诊断和治疗中具有重要作用。
在临床实践中，医生应根据患者的具体情
况，并结合其他检查方法，综合分析肺V/Q显像结果，以制定适当的诊疗方案，提高患者的治疗效果和生存质量。
肺灌注与通气显像匹配的原理
肺灌注与通气显像匹配的原理
肺灌注与通气显像是一种核医学检查方法，用于评估肺部的血
流和通气情况。
这两种显像方法的匹配原理是基于肺部的生理学特
点和核素的分布情况。
首先，肺灌注显像是通过向患者静脉内注射放射性同位素示踪剂，通常是Technetium-99m标记的微粒，这些微粒会随着血液流经
肺部而被肺血管系统吸收。
在扫描过程中，放射性同位素的分布情
况可以反映出肺部血流情况，从而评估肺血管的灌注情况。
其次，肺通气显像是通过让患者吸入含有放射性同位素的气体，通常是Xenon-133或Technetium-99m标记的微粒，这些同位素会被
患者的肺部组织吸收。
在扫描过程中，放射性同位素的分布情况可
以反映出肺部通气情况，从而评估肺部的通气功能。
在匹配原理上，肺灌注与通气显像的匹配是基于正常肺部血流
和通气的一致性。
在正常情况下，肺部的血流和通气是匹配的，即
血液流经的区域也会有气体通气。
因此，通过比较肺灌注显像和通
气显像的结果，医生可以评估肺部血流和通气的匹配情况，从而发
现肺部的异常情况，如肺栓塞、肺气肿、肺炎等疾病。
总的来说，肺灌注与通气显像的匹配原理是基于核素在肺部的分布情况，通过比较肺部血流和通气的匹配情况来评估肺部的功能状态，从而帮助医生进行疾病诊断和治疗。
肺灌注显像的基本原理
肺灌注显像的基本原理1.引言1.1 概述肺灌注显像是一种医学影像技术，用于评估肺部血液灌注情况。
它能够提供关于肺血供和血流动力学状况的定量和定性信息，对于肺部疾病的诊断和治疗具有重要意义。
在肺灌注显像中，放射性示踪剂被注入体内，然后通过显像设备和技术的辅助下观察和记录其分布情况。
这些示踪剂可以是多种类型的放射性同位素，如Technetium-99m和Xenon-133等。
它们具有放射性衰变的特性，可以被探测器捕获和测量。
通过选择合适的示踪剂和注射方式，肺灌注显像可以提供关于肺循环状况的信息。
显像设备和技术的发展也使得我们能够获取更加准确和详细的肺灌注图像。
例如，单光子发射计算机断层显像（SPECT）和正电子发射计算机断层显像（PET）等新技术的应用，提高了图像的空间分辨率和对血流动力学的研究。
肺灌注显像的基本原理为我们提供了观察和分析肺部血液流动情况的有效手段。
通过研究肺血供和血流动力学，我们可以更好地理解和治疗与肺循环相关的疾病。
未来的发展将进一步完善该技术，提高其应用价值和临床意义。
1.2 文章结构本文将按照以下结构进行阐述肺灌注显像的基本原理。
首先，在引言部分，将给出整体概述，介绍肺灌注显像的背景，并阐明文章的目的。
接下来，在正文部分，将详细讲解肺灌注显像的定义和背景。
然后，重点探究肺灌注显像的基本原理，包括放射性示踪剂的选择和注射、显像设备和技术等方面。
最后，在结论部分，将总结肺灌注显像的基本原理，并展望未来肺灌注显像的发展趋势。
通过以上结构，读者将能够全面了解肺灌注显像的基本原理，并对未来的发展趋势有所展望。
同时，文章结构清晰，逻辑性强，读者可以更加容易地理解和吸收文章内容。
1.3 目的本文的目的是介绍肺灌注显像的基本原理。
通过对放射性示踪剂的选择和注射以及显像设备和技术的讲解，我们将解释肺灌注显像的工作原理和应用领域。
首先，我们将概述肺灌注显像的定义和背景，以便读者能够更好地理解这个主题的重要性和意义。
呼吸系统疾病中的肺部显像技术
呼吸系统疾病中的肺部显像技术肺部显像技术在呼吸系统疾病中的应用引言：呼吸系统是人体生命维持的重要组成部分，其中肺部起着氧气吸入和二氧化碳排出的关键作用。
然而，许多疾病会影响到肺部的功能，给人们的健康带来威胁。
为了更好地探测和诊断呼吸系统疾病，科学家们开发了一系列肺部显像技术。
本文将详细介绍几种常见的肺部显像技术，并分析其在呼吸系统疾病中的应用。
一、X线摄影技术X线摄影是最早被广泛采用的一种肺部显像技术。
通过使用特制的设备，医生可以获取胸部正面或侧面的X射线图像。
这些图像可以显示肺部内外结构，帮助医生发现异常情况。
由于X射线能量较高，在拍摄过程中可能会对身体产生一定程度的辐射暴露。
因此，在进行X-ray检查时需要慎重考虑剂量并且避免频繁重复检查。
尽管如此，X线摄影技术在肺部疾病的初步筛查中仍然具有重要意义。
常见的应用包括检测肺部结构异常、囊肿、肿瘤等。
对于怀疑患者是否存在气胸或液体积聚等情况，X-ray图像也可以提供宝贵的参考信息。
二、计算机断层扫描（CT）技术相比于传统的X线摄影技术，计算机断层扫描（CT）技术在诊断呼吸系统疾病时更加全面和准确。
CT扫描使用X射线和电脑处理产生横截面图像，可以显示出更精细的解剖结构。
CT扫描可以提供详细的肺部图像，使医生能够观察到肺内小血管和气道畅通情况。
通过3D重建技术，医生还能够更清晰地了解不同组织之间的关系。
对于许多呼吸系统疾病来说，CT扫描是一种标准诊断工具。
它可以用于检测肺癌、支气管扩张症、结核等疾病，并评估疾病的严重程度和扩散情况。
此外，CT扫描还可以帮助医生规划手术、导向活检以及评估治疗效果。
然而，由于CT扫描使用的X射线辐射剂量相对较高，这也需要考虑潜在的风险，特别是对于需多次检查或儿童患者。
三、核素显像技术核素显像技术是一种基于放射性同位素的肺部显像方法。
在这种技术中，患者会通过口服或注射放射性同位素，然后通过专用设备采集肺部图像。
核素显像技术适用于许多呼吸系统疾病的诊断和监测。
肺显像
2. 后位
基本与前位所见相同 ，两肺中间空白区呈 条状，心脏影像较小 ；
99Tcm-DTPA气溶胶吸入方法
• 将20～30mCi的99Tcm-DTPA溶液（3～4ml）
注入雾化装置中，夹鼻，吸入5min，最后采 集8个体位图像。
99Tcm
– 锝气体吸入方法
• 将高比度的99Tcm淋洗液（10mCi/0.1ml）置于坩锅
（石墨碳棒）内，在充满氩气的密闭装置内通电加热
致2500℃时得到99Tcm –锝气体，患者通过连接管吸
气溶胶的选择
应选择在气道粘膜表面不被分解代谢，标记物不应 具有渗透性，几乎全部由气道排出，以99mTc-HSA 最合适。 颗粒大小与所要测定的气道部位有关 测定近端气道MCC应选用8－10μm颗粒。 测定终末细支气管以上有纤毛小气道的MCC应选 用约3μm颗粒。 测定十六级以下无纤毛小气道的MCC应选用<2μm 的颗粒。
通气显像的常用显像剂
133Xe：反应堆生产，γ射线能量81
KeV。 特点：生产较易，价格较低，使用方便。 缺点：γ射线能量偏低，影响空间分辨率。有一 定的脂溶性，吸入肺泡后有少量通过肺泡 上皮细胞和毛细血管内皮细胞而再入血循 环，有部分进入脂肪组织中，影响肺通气 功能测定的准确性。
127Xe：半衰期36.4天，γ射线能量203
肺的解剖结构
肺叶和肺段
右肺 上叶：尖段、后段、前段 中叶：侧段 下叶：背段、内基底段、前基底段、侧基底段、后基底段
左肺 上叶：尖后段、前段 中叶：上舌段、下舌段 背段、前内基底段、侧内基底段、后基底段
肺栓塞核素显像的特点
肺灌注显像：主要用于了解肺动脉血流 的分布以和肺毛细血管床的受损情况。
肺通气显像：主要用于检查气道的通畅 性和肺的局部通气功能，
（一）、肺灌注显像
静脉注入略大于肺毛细血管直径的放射性颗粒， 不能通过肺毛细血管床，有95%以上的颗粒一 过性均匀、暂时、随机地嵌顿于肺毛细血管床。
（3）4个以上肺段的中等(范围为25～75%)V/Q 不匹配。
中度可能性（20～80%）
（1）1个中等的、2个以下较大的灌注稀 疏、缺损区，V/Q不匹配，胸片正常；
（2）出现在肺下野的灌注通气显像均为放射性 分布降低、缺损区，同一部位X线胸片检查正 常；
（3）1个中等大小的灌注、通气缺损区，X线 胸片正常。
位与程度,V/Q Imaging是否匹配。
肺血管形态学影像与功能影像相结合.
将是影像学的发展方向与前景。
肺栓塞核素显像的特点
2. 肺灌注显像:肺段 , 亚肺段缺损。缺损愈 多,肺动脉高压愈重。
3. 无损伤、安全、无副作用、辐射剂量低、 可多次重复。
鉴别诊断
COPD：患者常有长期的慢性呼吸道感
染病史。肺灌注显像可见多发的、大小 不等的、不呈肺段分布的灌注缺损区， 肺血流分布多呈肺动脉高压分布图型。 肺通气显像是鉴别COPD的关键一环，可 不呈肺段分布的通气异常区，部位常 与灌注缺损区匹配，或范围大于灌注缺 损区。
原因不明的肺动脉高压或右心负荷增加。 先天性心脏病合并肺动脉高压以及先天性肺血管病变患者，了解肺血管床
受损程度及定量分析，药物与手术疗效的判断，手术适应证的选择。 全身性疾病（胶原病、大动脉炎等）可疑累及肺血管者。 判断成人呼吸窘迫综合征（ARDS）和慢性阻塞性肺部疾病(COPD)患者，
增强CT与核素肺显像对肺栓塞诊断相辅相成
脉血 气 分 析 ： Ｈ ７ ４ ． 脉 二 氧 化 碳 分 压 （ ｐ ５ 动 （ ） ９ ４ ｌＴ ） ３ 】 １１ Ｔ
囤 Ｉ 侧 Ｉ 邮电 ｆ求 ｃｒ Ｈ 肺 照
Ｈ ． 脉 氧 分 压 【ａ ！５ １ № ， ｇ动 Ｐ Ｏ ）７ ２ｌｌ ｌｌ ］ 碱剩 余 （ Ｅ ＋ 】９ｌ ｌ ／ Ｂ） ｍ￣ ｌ ｌ Ｌ 】 ２月 ２ ２日放射 性 核素 肺 灌 注 显像 结 果 ： 肺 形 态 完 整 ． 双 双肺 放 射 性 分 布 大 致 均 匀 ． 见肺 段 分 布 稀 疏 缺 损 区 ： Ｆ 末 硬 肢 未 见 侧 枝 循 环 形 成 ． 侧 静 脉 回流 欠 通 畅 ， 小 腿 静 脉 迂 职 艰 曲 扩 张 ． 侧 放 射 性 滞 留 ， 侧 明 显 结论 ： 肺 灌 注 显 像 基 双 右 双 本正常 ． 双下 肢静 脉 回 流 炙 通 畅 ， 腿 静 脉 迂 曲 扩 张 同 Ｕ 小 给予 重组 组 织 型 纤 溶 酶 原 激 活 剂 【 Ｐ ５ ｇ２ｈ静 脉 溶 Ａ） ０ｍ ／ 栓 ． 果 明显 于 ２０ 年 １ ３｝行 Ｆ腔 静 脉 滤 网置 ＾ 效 ０１ 月 『 术 ， 口服 华 法 令 ， 国 际标 准 化 比 率 （Ｎ 调整 剂 量 。２０ 井 ＩＲＪ ０１ 年 １ ８日出 院 出 院 诊 断 ：】 肺 动 脉 栓 塞 ：２ 冠 状 动 脉 月 ｌ） 【） 粥 样 硬 化 性心 脏病 ， 旧性 下 壁 、 壁 心 肌 梗 死 ，ｌ Ａ 术后 ， 陈 后 ［＇ Ｖ Ｃ
