汽车空调运行示意图
空调的基本原理
R134a蒸汽曲线图
R134a的物理数据： 沸点 -26.5 ℃ 冰点 -101.6 ℃ 临界温度 100.6 ℃ 临界压力 4.056 Mpa 特性： --高度溶解于制冷剂 --良好的润滑特性 --不含酸 --吸湿作用（吸水） --不能与其他机油混合
如右图所示：根据制冷 剂回路的压力和温度情 况，制冷剂可以是气体 也可以是液体。

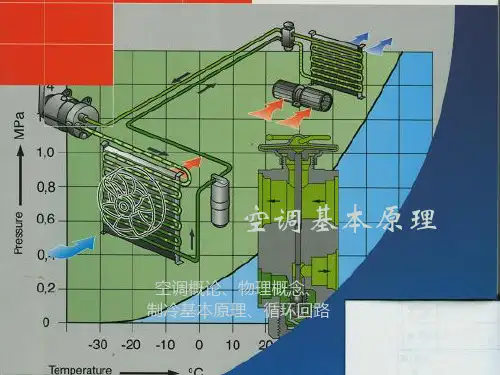

空调基本原理
空调概论、物理概念、 制冷基本原理、循环回路
空调概论
汽车空调的作用是提高乘座的舒适性 和驾驶的安全性。 由WHO（世界健康组织）进行的研究 表明：当人处于压力之下，她的注意 力和反应能力都将受到影响。（热会 给人带来压力）对驾驶员来说最佳的 温度是20—22℃，这相当于左图中的 气候负载A：“舒适范围”。 强烈的阳过可以使车内的温度比外界 温度升高15℃以上，特别是在头部区 域。 这是热所带来的最危险的地方，人体 的温度升高，心跳也加快。会出现严 重的排汗情况，大脑不能得到足够的 研究表明，温度从25℃增加到 氧气。参考“气候负载图B” 35℃，人的感觉知觉和反应能力下 气候负载图范围C对人体压力更大 降20%，相当于血液中的酒精含量
以下图所示：
空调系统的组成
空调系统主要有： ①压缩机、 ②冷凝器、 ③干燥器、 ④压力开关、 ⑤膨胀阀、 ⑥蒸发器、鼓风机等部件组成
带膨胀阀的制冷剂回路
制冷剂回路在发动机运转时被 激活。因此，压缩机需要一个 电磁离合器。（现车辆装有带 N280调节阀的压缩机） 工作压力： HD=高压 LD=低压 以下为空调系统简图
制冷剂
汽车空调中使用的低沸点的制冷剂 是一种气体。 作为气体，它是不可见的；作为蒸 汽或液态，它是无色的。 制冷剂不能相互混合，只能使用系 统规定使用的制冷剂 制冷剂R12---二氟二氯甲烷 化学分子式CCl2 F 2 ，且是一种氟 化碳氢化合物（CFC）对环境有害。 制冷剂R134a---四氟乙烷 化学分子式CH2F-CF3 烷碳氟化合物（FC）对环境无害。 在现代的汽车空调上，只能使用 R134a制冷剂。 --R134a—与R12不同，是一种不含 有氯原子的氟化物。当氯原子释放 时，它会破坏地球大气层中的臭氧 层。 --R134a和R12的蒸汽压力曲线是非 常相近的。且制冷能力相同。 两种制冷剂不可以混淆使用，否则 会损坏气密封圈。 --不要在开启的情况存放（高度吸 湿） 存放时，要密闭容器，防止受潮。 在打开后要立即紧闭。 不要使用旧的制冷剂 因为其化学特性，不能与机油和变 速箱机油一起处臵。
汽车空调工作原理及管路连接简图
汽车空调工作原理及管路连接简图尽管汽车空调的空调系统的原理与其它空调系统是相同的，但汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器，在清洗过程中又往往会把制冷剂泄放到大气中去。
造成臭氧层消耗，破坏了环境。
二、汽车空调的组成汽车空调一般主要由压缩机(compressor)、电控离合器、冷凝器（condenser）、蒸发器（evaporator）、膨胀阀(expansion valve)、贮液干燥器（receiver drier）、管道（hoses）、冷凝风扇、真空电磁阀(vacuum solenoid)、怠速器和控制系统等组成。
汽车空调分高压管路和低压管路。
高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路；低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。
贮液干燥器实际上是一个贮存制冷剂及吸收制冷剂水分、杂质的装置。
一方面，它相当于汽车的油箱，为泄露制冷剂多出的空间补充制冷剂。
另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。
贮液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。
冷凝器和蒸发器它们虽然叫法不一样，但结构类似。
它们都是在一排弯绕的管道上布满散热用的金属薄片，以此实现外界空气与管道内物质的热交换的装置。
冷凝器的冷凝指的是其管道内的制冷剂散热从气态凝成液态。
其原理与发动机的散热水箱相近（区别只在于水箱的水一直是液态而已），所以它经常被安装在车头，与水箱一起，共同享受来自前方的习习凉风。
总之冷凝器是哪里凉快哪里去，以便其散热冷凝。
蒸发器与冷凝器正好相反，它是制冷剂由液态变成气态（即蒸发）吸收热量的场所。
压缩机是空调制冷系统的心脏，它是一种使制冷剂在系统内循环的动力源。
管道由于要注入一定压力的制冷剂，所以必须采用金属管道。
客车空调系统课件 第3章 空调设备的结构与工作原理
b)压缩机卸载工作
图3-7 曲柄连杆式压缩机容量调节
第三章 客车空调系统的结构与工作原理 三、制冷系统各主要部件的结构与工作原理
1. 制冷压缩机
4）常见制冷压缩机的工作工程和结构组成 （1）曲轴连杆式压缩机 油缸控制斜环： 油缸控制斜环的工作如图3-8所示。斜环转动依靠油缸中的油压推动， 控制卸载阀片打开或关闭，使气缸处于不工作或工作状态。
第三章 客车空调系统的结构与工作原理
二、蒸气压缩式制冷原理
1. 蒸汽压缩式制冷系统结构
主要由压缩机、冷凝器、储液缸干燥器、膨胀 阀、蒸发器等组成。
11
2. 蒸汽压缩式制冷循环原理
10
制冷剂液体在蒸发器中吸收被冷却物体的热量
9
而汽化成低温低压的蒸气①后，被压缩机吸入，压 缩机消耗一定的功率将制冷剂压缩成压力、温度较 高的蒸气②并排入冷凝器。高温高压的制冷剂蒸气 在冷凝器中被环境空气（或水）冷却，放出热量而 被冷凝成液体③。由于制冷剂液体的温度要降到低 于冷藏室的温度才能送入蒸发器。为此，先让高温 高压的液体制冷剂③经过膨胀阀节流降压，同时温 度也降低，成为雾状制冷剂④再进入蒸发器。在蒸 发器中，低压低温的制冷剂又吸收被冷却物体的热 量，蒸发成低压低温的制冷剂蒸气，再被压缩机吸 入。如此周而复始地循环。
2. 常用的制冷方法
1) 冰制冷 4) 气体膨胀制冷
2) 机械制冷 5) 绝热放气制冷
3) 温差电制冷 6) 磁制冷
第三章 客车空调系统的结构与工作原理
一、概述
3. 制冷剂
1)对制冷剂的物理、化学和热力性质的基本要求
(1) 对制冷剂物理性质的要求
汽车空调系统
贮液干燥器
• 贮液干燥器简称贮液器。安装在冷凝器和膨胀阀之间，如图 1所示，其作用是临时贮存从冷凝器 流出的液态制冷剂，以便制冷负荷变动和系统中有微漏时，能及时补充和调整供给热力膨胀阀的液 态制冷剂量，以保证制冷剂流动的连续和稳定性。同时，可防止过多的液态制冷剂贮存在冷凝器里， 使冷凝器的传热面积减少而使散热效率降低。而且，还可滤除制冷剂中的杂质，吸收制冷剂中的水 分，以防止制冷系统管路脏堵和冰塞，保护设备部件不受侵蚀，从而保证制冷系统的正常工作。 贮液干燥器的结构如图 20所示。它主要由外壳、视液镜、安全熔塞和管接头等组成。它的外壳由 钢材焊接或拉伸而成，在其内部装有中心吸管、干燥剂和过滤网等。制冷剂在贮液器中的流动情况 如图中箭头所示。在贮液器上部出口端装有一个玻璃视液镜，用于观察制冷剂在工作时的流动状态， 由此可判断制冷剂量是否合适，以及制冷系统的基本工作情况。贮液器一般均安装在冷凝器旁或其 它通风良好的地方，这是为了便于连接和安装，且易从顶部玻璃视液镜观察制冷剂的流动情况。对 直立式贮液器而言，安装时，一定要垂直，倾斜度不得超过15°。在安装新的贮液干燥器之前，不 得过早将其进出管口的包装打开，以免湿空气侵入贮液器和系统内部，使之失去除湿的作用。安装 前一定要先搞清楚贮液器的进、出口端，否则容易装错。在贮液器的进出口端一般都打有记号，如 进口端用英文字母IN，出口端用OUT表示，或直接打上箭头以表示进、出口端。如果进、出口相互 接反，则会使制冷剂量不足，所以在安装时应特别注意。
汽车空调的使用和维护
•
首先在刚使用汽车空调时，最好对空调系 统进行杀菌除臭处理，这是因为空调系统长 期“休假”会滋生真菌和霉菌，它不但使空 气发出难闻的霉臭味，而且对车内人员的健 康有害。这项工作可以到修理厂进行，也可 以自购杀菌除臭专用喷剂自行处理。
汽车空调系统ppt课件
风暖式取暖装置工作原理图
三、汽车空调系统的工作原理
2、通风净化装置的工作原理
自然通风：利用车身结构的自然通风，在车身内外壁面上开设进出风口，
二、汽车空调系统的组成
制冷装置—储液干燥罐
储液干燥器用于膨胀阀式制冷系统中，用来暂时储存液态制冷剂。同时， 其中的干燥器用于去除制冷剂中的水分和杂质，确保系统正常运行。
二、汽车空调系统的组成
制冷装置—液气分离器
液气分离器用于膨胀管式的制冷系统中，主要用于将制冷剂进行液气分离， 防止液态制冷剂液击压缩机。液气分离器安装于蒸发器出口处的管路中。
二、汽车空调系统的组成
电气控制装置
电气控制装置主要是对鼓风机、冷凝风扇、压缩机电磁离合器进行控制的 装置。
三、汽车空调系统的工作原理
1、取暖装置的工作原理
机缸体出来的热的冷却 水，分流一部分进入热交换 器芯，再利用鼓风机强迫冷 空气通过热交换器芯（如图 所示），被加热后的空气送 入车厢，用来取暖或进行风 窗除霜。
旋钮A——选择温度 旋钮B——鼓风机 旋钮C——出风口调节 按键D——开启循环空气运行模式 按键E——空调开关按钮
3
二、汽车空调系统的组成
汽车空调系统一般由取暖装置、制冷装置，通风净化及电气控制装置等四 部分组成。
4
二、汽车空调系统的组成
制冷装置—压缩机
压缩机是汽车空调制冷装置的心脏，其作用是将低压低温的气态制冷剂压 缩成高压高温的气态制冷剂，并推动制冷剂在系统中循环流动。
汽车空调的基本结构及工作原理
汽车空调的基本结构及工作原理空调的检查爱护内容要紧包括空调制冷剂量、制冷剂的泄漏、风量、异味、空调怠速、冷气切换确认、暖气切换确认。
为了更好的明白得和分析空调的检查爱护内容及方法,我们先认识汽车空调的组成结构及其工作原理。
4.6.1 汽车空调的差不多结构及工作原理汽车空调是用来改善汽车舒服性的设备，能够对车内空气的温度、湿度进行调剂，并保持车内的空气清洁。
汽车空调通常都具备以下功能：调剂温度：将车内的温度调剂到人体感受适宜的温度。
调剂湿度：将车内的湿度调剂到人体感受适宜的湿度。
调剂气流：调剂车内出风口的位置、出风的方向及风量的大小。
净化空气：滤去空气中的尘土和杂质，或对空气进行杀菌消毒。
图4-34 空调系统的功能为完成空调的上述功能，汽车空调系统通常应包括：暖风装置：用以提高车内的温度。
制冷装置：用以降低车内的温度，并降低车内的湿度。
通风装置：用以调剂车内的气流和换气。
空气净化装置：用以过滤空气及对空气进行消毒处理。
目前汽车的空调系统依车辆的配置不同，所具备的装置也有所不同，一样低档汽车只有暖风和通风装置，中高档汽车一样都具备制冷和空气净化装置。
图4-35为空调系统的组成部件在车内的布置，图4-36为典型的手动操纵空调系统的操纵面板。
图4-37为典型的自动操纵空调操纵面板。
图4-35 空调系统在车内的布置图4-36 手动空调的操纵面板图4-37 自动空调的操纵面板空调系统操纵有手动操纵和自动操纵之分，手动空调需要驾驶员通过旋钮或拨杆对操纵对象进行调解，如改变温度等。
自动空调只需驾驶员输入目标温度，空调系统便可按照驾驶员的设定自动进行调剂。
4.6.2 制冷剂和压缩机油4.6.2.1 制冷剂制冷剂是制冷循环当中传热的载体，通过状态变化吸取和放出热量，因此要求制冷剂在常温下专门容易气化，加压后专门容易液化，同时在状态变化时要尽可能多的吸取或放出热量〔较大的气化或液化潜热〕。
同时制冷剂还应具备以下的性质：·不易燃易爆；·无毒；·无腐蚀性；·对环境无害。
2024版《汽车空调》ppt课件
《汽车空调》ppt课件目录•汽车空调概述•汽车空调基本原理与结构•汽车空调关键部件与技术•汽车空调性能评价与试验方法•汽车空调故障诊断与维修保养策略•总结与展望：未来汽车空调技术发展趋势01汽车空调概述定义汽车空调是一种为汽车内部提供舒适环境的设备，通过调节温度、湿度、空气流速和空气质量等参数，满足乘客和驾驶员的舒适性需求。
根据外界环境和乘客需求，提供适宜的制冷或制热效果。
去除空气中的多余水分，保持干爽舒适的环境。
实现车内外空气交换，保持空气新鲜。
去除空气中的尘埃、花粉、异味等污染物，提供清洁的空气环境。
调节温度通风换气过滤空气调节湿度汽车空调定义与作用汽车空调起源于20世纪初，最初是通过开窗通风或使用简单的风扇进行空气流通。
早期阶段20世纪30年代，机械制冷技术被应用于汽车空调，通过制冷剂循环实现降温效果。
机械制冷阶段随着电子技术的发展，汽车空调实现了自动化控制，能够根据车内环境和乘客需求自动调节温度、湿度等参数。
自动控制阶段近年来，汽车空调的发展更加注重环保和节能，采用新型制冷剂、高效压缩机等技术手段，降低能耗和减少对环境的影响。
环保与节能阶段汽车空调发展历史0102市场需求随着汽车保有量的不断增长和消费者对驾驶舒适性的追求，汽车空调市场需求持续旺盛。
同时，新能源汽车市场的快速发展也带动了汽车空调市场的增长。
智能化通过集成传感器、控制器和执行器等智能化技术，实现汽车空调的自动调节和远程控制。
轻量化采用新型材料、优化结构等手段，降低汽车空调的重量和体积，提高燃油经济性和空间利用率。
环保化采用环保型制冷剂和高效压缩机等技术手段，降低汽车空调的能耗和排放，减少对环境的污染。
个性化根据不同车型和乘客需求，提供个性化的汽车空调解决方案，满足多样化的市场需求。
030405汽车空调市场需求及趋势02汽车空调基本原理与结构03制冷剂类型R134a 、R12等。
01制冷原理利用制冷剂在蒸发器内蒸发吸热，使空气降温。
汽车空调结构原理图
汽车空调结构与工作原理一．空调结构和工作原理图二．汽车空调制冷系统结构图各部件名称与作用1压缩机：压缩机由发动机通过皮带驱动，吸入蒸发器出口处的低温低压的气态制冷剂，把制冷剂压缩成高温高压的气态排向冷凝器。
2冷凝器：对于轿车的冷凝器安装在水箱前端，高温高压的过热制冷剂气体进入冷凝器，制冷剂得到冷却风扇的散热，由于压力及温度的降低，制冷剂气态冷凝成液态，并放出大量的热。
从冷凝器出来后，制冷剂呈高温高压的液态。
3储液干燥过滤器：高温高压的液态制冷剂在储液干燥过滤器内得到储存、干燥水份、过滤杂质。
4膨胀阀：高温高压的液态制冷剂通过膨胀阀的节流孔节流后体积变大，制冷剂的压力和温度急剧下降，以雾状（细小液滴）排向膨蒸发器。
膨胀阀有两个作用，一是节流作用，高温高压的液态制冷剂通过膨胀阀节流后体积变大，制冷剂的压力和温度急剧下降；另一个作用是调节制冷剂流量的作用，因为通过膨胀阀的制冷剂要在蒸发器内完全蒸发为气态，吸收执量，如果流量过大，在蒸发器内没有完全蒸发，部分液压制冷剂回流到压缩机，会造成压缩机的损坏。
所以膨胀阀要保证制冷剂在蒸发器内正好蒸发完成。
5蒸发器：雾状液态制冷剂进入蒸发器，制冷剂液态蒸发成气体。
在蒸发过程中大量吸收周围的热量，降低车内的温度，而后低温低压的制冷剂蒸气又进入压缩机。
上述过程周而复始的进行下去，便可达到降低蒸发器周围空气温度的目的。
以膨胀阀为界，膨胀阀之前（压缩机－冷凝器－储液干燥过滤器－膨胀阀）的制冷剂呈高温高压状态，称为高压侧，相应的管道称为高压管；膨胀阀之后（膨胀阀－蒸发器－压缩机）的制冷剂呈低温低压状态，称为低压侧，相应的管道称为低压管；汽车空调制冷系统主要是由压缩机、膨胀阀、冷凝器、蒸发器和鼓风机等组成，其间各个部件之间采用高压橡胶管和钢管连接成一个密闭的系统，在制冷系统工作时，制冷剂会以不同的状态在这个空间里循环流动，而这样的循环又分为了四个过程：1、压缩过程：压缩机吸入蒸发器出口处的低温低压的制冷剂气体，把它压缩成高温高压的气体排出压缩机。
汽车空调工作原理ppt
汽车空调工作原理ppt
汽车空调的工作原理如下：
1. 压缩机：空调系统中的核心部件，通过压缩制冷剂（常用的是R134a），增加其温度和压力。
2. 冷凝器：压缩机将高温高压的制冷剂送入冷凝器，冷凝器通过散热方式将制冷剂的热量散发出去，使制冷剂变为高温高压气体向下一个部件流动。
3. 膨胀阀：冷凝器冷却后的高温高压气体经过膨胀阀突然减压，使制冷剂变成低温低压液体。
4. 蒸发器：制冷剂进入蒸发器后，由于减压作用，蒸发器内的压力将急剧下降，使制冷剂迅速蒸发，吸热而变成低温低压气体。
5. 风扇和风道：车内的空气通过风扇和风道被吹到蒸发器上，与低温低压的制冷剂进行热交换，使空气受到降温。
6. 冷气进风口和出风口：车内的热空气通过进风口进入空调系统，经过蒸发器进行降温后从出风口排出，实现车内空气的循环和降温。
以上是汽车空调的工作原理，通过压缩、冷凝、膨胀和蒸发等过程实现对车内空气的降温。
汽车空调运行示意图
风原理：空气从1号阀门内外循环进入鼓风机，经过2号阀门通过暖风水箱，再送到3或4号出风口。
在制热时空气经过冷气蒸发箱，但制冷压缩机没有启动（蒸发箱为常温）。
外循环制热模式
冷风原理：在制冷时蒸发箱里面充满冷气，大家注意2号阀门位置，2号阀门关闭暖风水箱，空气不经过暖风水箱。
外循环制冷模式
冷热混合原理：空气经过冷气蒸发箱和暖风水箱进行温度调节。
文档可能无法思考全面，请浏览后下载!
冷热混合模式
手动空调通过拉线开关，调节冷热模式和出风口位置。
自动空调通过设定温度，电脑自动控制2号电机（小马达）调节阀门角度，实现恒温原理。
11 / 11。
比亚迪 汽车电子产品资料-空调电控
10、在前除霜模式下，副驾驶温度调节旋钮不能调节温度，dual按键失效。
11、如果DUAL指示灯亮，按off键该指示灯不会熄灭，再操作dual键，指示灯灭。
使用注意事项 F6空调是否正常工作判断
1．“看”空调运行后 A 看玻璃观察窗制冷剂流动的情况，均匀透明的液体为正常； B 看低压回路的结霜情况，表面结霜很正常； C 看制冷系统各个接头处的渗油情况，干燥无油渍为正常； D 看压缩机磁力线圈工作情况，能将压缩机吸收合后转动且无异常响声为正常； E 看蒸发器淌水情况，一般空调运行8分钟左右，水从蒸发器接水盘淌出来为正常； F 看冷凝器电子扇运行是否正常。
2．“听”空调运行后 A 听压缩机运转时有无杂音、撞击声，有则为不正常；
B 蒸发器鼓风机、冷凝器电子风扇、电机等运行转是否有杂音，有则为不正常。
使用注意事项 F6空调是否正常工作判断
3．“摸”空调运行后 A 摸制冷系统的高低压管，高压管烫手、低压管凉或冰手为正常； B 冷凝器热为正常，且冷凝器从上到下由温差为正常； C 干燥过滤器温热，且进口与出口无明显温差为正常； D 膨胀法前后应有明显温差为正常； E 车内送风口吹出的风应有冰凉的感觉为正常。
Welcome to BYD
15th Division
Introduction of EG HVAC controller
汇报目录
1 产品概述 2 结构组成 3 工作原理 4 技术要点 5 产品现状 6 使用注意事项
一、产品概述
产品概述
取暖，通风及空气调节系统（Heating, Ventilation and air condition ）,简称汽车空 调系统,主要目的是在任何气候和行驶条件下，能为乘 员提供舒适的车内环境。舒适性主要通过以下要素来 衡量：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风原理：空气从1号阀门内外循环进入鼓风机，经过2号阀门通过暖风水箱，再送到3或4号出风口。
在制热时空气经过冷气蒸发箱，但制冷压缩机没有启动（蒸发箱为常温）。
外循环制热模式
冷风原理：在制冷时蒸发箱里面充满冷气，大家注意2号阀门位置，2号阀门关闭暖风水箱，空气不经过暖风水箱。
外循环制冷模式
冷热混合原理：空气经过冷气蒸发箱和暖风水箱进行温度调节。
冷热混合模式
手动空调通过拉线开关，调节冷热模式和出风口位置。
自动空调通过设定温度，电脑自动控制2号电机（小马达）调节阀门角度，实现恒温原理。
