直线导轨的选型
直线导轨的选型要素
直线导轨的选型要素
直线导轨重要是用在精度要求比较高的机械结构上,直线导轨的移
动元件和固定元件之间不用中心介质，而用滚动钢球。
由于滚动钢球适
应于高速运动、摩擦系数小、灵敏度高，充足运动部件的工作要求，如
机床的刀架，拖板等。
假如作用在钢球上的作用力太大，钢球经受预加
负荷时间过长，导致支架运动阻力增大。
我们在选购时需要注意哪些问题呢？下面跟随我一起来看看吧！
一、确定轨宽
确定好滑轨的宽度轨宽是决议其负载大小的关键因素之一，直线
导轨就是以滑轨的宽度为标准订立型号规格的；
二、确定轨长
确定滑轨的长度，这个长度呢是轨的总长，不是行程滑轨长度选
型公式（全长=有效行程+滑块间距（2个以上滑块）+滑块长度滑块数量+两端的安全距离）；
三、确定滑块的类型和数量
滑块通常有两种型式：法兰型方型。
法兰型高度低一点，但是宽
一点，安装孔是贯穿螺纹孔，方型高一点，窄一点，安装孔是螺纹盲孔，滑块的数量应由客户通过实际计算确定。
遵从一条原则，少到可承载，
多到可安装，滑块类型和数量和滑块宽度构成负载大小的三要素；
四、确定精度等级
市面上目前常见的精度等级有c级，h级和p级，对于多数产业机械，一般级精度*可以充足要求，高一点的选h级，数控机床等设备选
择p级为常见，除以上的重要参数外，还需要确定组合高度，类型，预
压等级等实际因素。
以上内容便是本次为大家共享关于直线导轨的相关信息，希望大家在看完之后能够对该产品有更多的了解。
直线导轨选型基本原则步骤和参数考量
直线导轨选型基本原则步骤和参数考量直线导轨是一种常用于工业机械设备中的部件，可以实现精确的直线运动。
在选择直线导轨时，需要考虑一些基本原则和步骤，以及相关的参数。
下面是关于直线导轨选型的基本原则、步骤和参数考量的详细解释。
一、直线导轨选型基本原则：1.负载能力：直线导轨应具有足够的负载能力，以确保能够承受工作时的负荷。
负载能力取决于工作物体的重量和所需的加工力。
2.刚度：直线导轨应具有足够的刚度，以保持工作物体的稳定性和精度。
刚度取决于导轨的材料和结构。
3.精度：直线导轨的精度直接影响到工作物体的加工精度。
选用直线导轨时需考虑工作所需的精度指标。
4.速度：直线导轨应具有足够的速度，以满足工作物体的运动要求。
速度取决于导轨和导轨的传动系统的性能。
5.寿命：直线导轨的寿命应长，以减少维护和更换的频率。
寿命取决于导轨材料的耐磨性和导轨结构的稳定性。
二、直线导轨选型步骤：1.确定负载类型和大小：首先需要确定工作物体的负载类型（如重载、中等负载、轻载）和负载大小，以选择适合的直线导轨。
2.选择导轨类型：根据工作环境和负载要求，选择合适的导轨类型，如滑块式导轨、滚动式导轨等。
3.选择导轨材料：导轨材料需要具有足够的硬度、耐磨性和刚度，常见的导轨材料有钢材、铝合金等。
4.确定导轨长度：根据工作物体的运动范围和工作空间的限制，确定导轨的长度。
5.选择导轨载荷：根据工作物体的负载大小和工作要求，选择适合的导轨载荷，以确保导轨能够承受工作时的负载。
6.确定导轨精度：根据工作要求和加工精度的需求，选择合适的导轨精度。
7.选择导轨速度：根据工作物体的移动速度要求和工作环境的限制，选择适合的导轨速度。
8.确认导轨寿命：了解导轨的寿命和使用寿命，以便预估导轨的使用寿命和维护周期。
三、直线导轨选型参数考量：1.负载能力：指导轨能够承受的最大负荷。
2.刚度：指导轨的刚度，用于评估导轨的变形程度，通常以刚度系数来表示。
3.精度：指导轨的精度，用于评估导轨的加工精度和重复性。

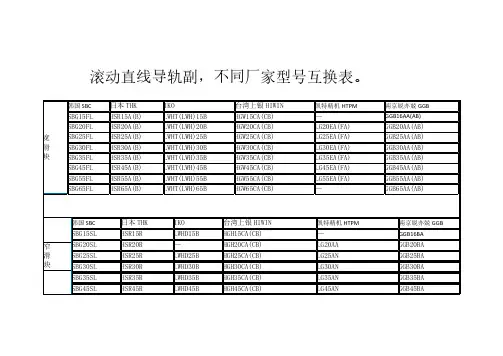

直线导轨选型规格表
韩国 SBC
SBS15SV SBS20SV SBS25SV
日本 THK SR15W SR20W SR25W — SR30W SR35W
日本 THK — — —
日本 THK SR15V SR20V SR25V
IKO LWES15 LWES20 LWES25 — LWES30 LWES35
IKO — — —
韩国 SBC
重
—
载
SBG20SLL
窄
SBG25SLL
滑
SBG30SLL
块
SBG35SLL
SBG45SLL
SBG55SLL
SBG65SLL
日本 THK — HSR20LR HSR25LR HSR30LR HSR35LR HSR45LR HSR55LR HSR65LR
IKO — — LWHDG25 LWHDG30 LWHDG35 LWHDG45 LWHDG55 LWHDG65
凯特精机 HTPM
— — LG25HEA(HFA) LG30HEA(HFA) LG35HEA(HFA) LG45HEA(HFA) LG55HEA(HFA) —
南京锐亦兢 GGB --
GGB20AAL(ABL) GGB25AAL(ABL) GGB30AAL(ABL) GGB35AAL(ABL) GGB45AAL(ABL) GGB55AAL(ABL) GGB65AAL(ABL)
IKO LWESC15 LWESC20 LWESC25
台湾上银 HIWIN EGH15CA EGH20CA EGH25CA
EGH30CA EGH35CA
台湾上银 HIWIN — — —
台湾上银 HIWIN EGH15SA EGH20SA EGH25SA
直线导轨选型计算
直线导轨选型计算今天给⼤家带来直线导轨选型计算，线导轨选型计算这是⼀门很有必要的章节于没有极⾼参数计算⽔平和实际应⽤(维护)经验设计⼈员来说，导轨、丝杆等的凭空选择也是必须的，下⾯我就给⼤家⼀⼀讲解滚动直线导轨副特点：1、滚动体与圆弧沟槽相接触，与点接触相⽐承载能⼒⼤，刚性好。
2、摩擦因素⼩，⼀般为 0.002~0.005 ，仅为滑动导轨副的 1/20~1/30 ，节省动⼒，可以承受上下左右四个⽅向的载荷。
动、静摩擦差别很⼩。
3、磨损⼩，寿命长，安装、维护、润滑简便。
运动灵活，⽆冲击，在低速微量进给时，能很好地控制位置尺⼨，不会发⽣空转打滑，并能实现超微⽶级精度的进给。
直线导轨的选型步骤滚动功能部件的主要失效形式是滚动元件与滚道的疲劳点蚀与塑性变形，其相应的计算准则为寿命（或动载荷）计算和静载荷计算。
某些滚动功能部件还具有滚动体循环装置，循环装置的失效主要靠正确的制造、安装与使⽤维护来避免。
1、动载荷计算C：基本额定动载荷 (N)Pc：垂直于运动⽅向的载荷， P/4fH ：硬度系数，⼀般取值 1fT：温度系数fc：接触系数fw ：载荷系数滚动体额定寿命：球体： 50km ；滚⼦： 100kmL：设计总寿命⾏程 (km)l：⼯作⾏程，即轨道长度 (单位： m)n：每分钟往返次数 (次/min)Lh：设计总寿命时间 (参照下页图表 )直线导轨在设备中的应⽤及安装⽅法1、在安装直线导轨之前必须清除机械安装⾯的⽑边、污物及表⾯伤痕。
注意：直线滑轨在正式安装前均涂有防锈油，安装前请⽤清洗油类将基准⾯洗净后再安装，通常将防锈油清除后，基准⾯较容易⽣锈，所以建议涂抹上黏度较低的主轴⽤润滑油。
2、将主轨轻轻安置在床台上，使⽤侧向固定螺丝或其他固定治具使线轨与侧向安装⾯轻轻贴合。
注意：安装使⽤前要确认螺丝孔是否吻合，假设底座加⼯孔不吻合⼜强⾏锁紧螺栓，会⼤⼤影响到组合精度与使⽤品质。
3、由远端向近端按顺序将滑轨的定位螺丝稍微旋紧，使轨道与垂直安装⾯稍微贴合。
直线导轨选型
质量m1 质量m2 加速度a1 重力加速度g
1）负荷计算P
等速时 径向负荷P1 径向负荷P2 径向负荷P3 径向负荷P4
2）等效负荷计算PE
等速时 等效负荷PE1 等效负荷PE2 等效负荷PE3 等效负荷PE4
3）静安全系数fs
200 kg 100 kg
fw 1.0~1.2 1.2~1.5 1.5~2.0 2.0~3.5
多段行程： 额定寿命L1 额定寿命L2 额定寿命L3 额定寿命L4
最终额定寿命
5,323 km 1,547 km 3,237 km 15,968 km 1,547 km
减速时 径向负荷P1 2,219.85 N 径向负荷P2 -113.48 N 径向负荷P3 -749.85 N 径向负荷P4 1,583.48 N 横向负荷Pt 277.78 N
减速时 等效负荷PE12,497.63 N 等效负荷PE2 391.26 N 等效负荷PE31,027.63 N 等效负荷PE41,861.26 N
如行程分多段进行，请分别计算平均负荷后再将值粘贴进此表计算出总行程平均负荷
行程ls
一段 1.5
二段 1.5
三段 0
四段 0
五段
FINISH
0
平均负荷Pm1
2765.637714 2632.641
0
0
0 2,700.78
平均负荷Pm2
4117.138221 4036.482
0
0
0 4,077.21
平均负荷Pm3
10 m/s2 9.8 m/s2
1,053.18 N 1,053.18 N
416.82 N 416.82 N
直线导轨选型THK-机床用超重轨道LM直线导轨
尺寸表 A
A
NR-LB/NRS-LB型
此类型LM滑块的横断面形状与NR-B/NRS-B型相 同,延长了LM滑块全长 （L） ,并增加了额定载荷。
尺寸表 A
A
A
508C
NR和NRS型的特征
NR型所采用的90 接触构造,在刚性方面与45 接 触构造有所差异。 在施加相同径向载荷P时,90接 触构造的NR型的径向方向变位量比45 接触构造 时要少44％。
kg 0.43 0.55 0.74 1 1.1 1.4 2 2.8 3.3 4.3 6 8.7 8.7 11.6 12.3 15.8 21.8 26.1
kg/m 3.1 4.3 6.2 9.8 14.5 20.3 24.6 30.5 42.6
25 28 34 45 53 63 75 85 100
23.5 36.5 31.5 35 35.5 50 43 44 48 57
NR-R、 NR-LR型
ℓ
φ
φ
φ
NR-R型 外形尺寸 高度 宽度 长度 油嘴 M NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR 25XR 25XLR 30R 30LR 35R 35LR 45R 45LR 55R 55LR 65R 65LR 75R 75LR 85R 85LR 100R 100LR 31 38 44 52 63 75 83 90 105 W 50 60 70 86 100 126 145 156 200 L B C S×ℓ M6×8 M8×10 M8×12 M10×17 M12×18 M16×20 M18×25 M18×25 M18×27 L1 62.4 81.6 70.9 93.4 77.9 103.4 105 137 123.6 160.8 143.6 203.6 170.2 226.2 194.9 251 223.4 263.4 T K N 7 7 8 f0 7 7 8 8 10 15 17 20 23 E 12 12 12 16 16 16 16 16 10 e0 4 5 6 7 8 9 9 10 12 D0 3.9 3.9 5.2 B-M6F B-M6F B-M6F H3 5.5 7 9 LM滑块尺寸
直线导轨选型基本原则步骤和参数考量
直线导轨选型基本原则步骤和参数考量直线导轨是一种精密机械元件，在机械设备和自动化系统中得到广泛应用。
在选型过程中，需要考虑许多因素，如负载、工作环境、精度、稳定性和耐磨性等。
下面是直线导轨选型的基本原则和步骤以及参数考量。
一、基本原则直线导轨选型的基本原则是根据所需的功能特性来选择最佳的导轨，同时考虑到机械部件的可靠性、经济性和使用寿命。
二、步骤1. 确定工作条件和要求：首先需要确定设备的负载、速度、精度、噪声和使用寿命等参数，以便选择适合的导轨型号。
2. 了解导轨的特性：参考直线导轨的产品手册，了解导轨的精度、刚性、防尘、防水和耐磨性等特性。
3. 选择导轨尺寸：选择适合负载和速度要求的导轨尺寸。
对于负载较大或速度较高的应用，需要选择更大的导轨尺寸和型号。
4. 确定导轨质量：质量是导轨选型的关键考量之一。
为了提高精度和稳定性，应尽可能选择高质量的导轨。
5. 熟悉安装和维护要求：了解导轨的安装和维护要求，如需要留意导轨的保护措施、润滑方式和维护周期等。
三、参数考量1. 负载：负载是选择导轨的最重要参数之一。
需要确保导轨能够承受负载并保持稳定。
一般来说，负载能力越高的导轨，使用寿命也会越长。
2. 速度：导轨的速度影响其所需的精度和刚性。
需要根据应用的速度要求选择导轨型号和尺寸。
3. 精度：导轨的精度是指导轨的位置偏差值。
注重精度的应用需要选择更高精度的导轨型号。
4. 刚性：导轨的刚性决定了其对负载的承载能力。
对于负载较大或需要高速运动的应用，需要选择刚性更好的导轨。
5. 稳定性：导轨的稳定性是指它能否保持精度，并在操作过程中减少振动和噪声。
6. 耐磨性：导轨的耐磨性取决于其材料和表面处理方式。
选择更耐磨的导轨能够延长其使用寿命。
总之，选择合适的直线导轨需要在实际应用中进行全面的考虑和评估，并综合考虑以上参数，从而选择最优的导轨。
导轨的选型和计算
导轨的选型及计算按结构特点与摩擦特性划分的导轨类型见表6-1[5],各类导轨的主要特点及应用列于表中。
表6-1 导轨类型特点及应用6、1 初选导轨型号及估算导轨长度X 方向初选导轨型号为494012GGB 20B AL2P -⨯ [6]具体数据见《机械设计手册》9-149 Y 方向初选导轨型号为4109022G G B20AAL 1-⨯P导轨的运动条件为常温,平稳,无冲击与震动 为何选用滚动直线导轨副:1)滚动直线导轨副动静摩擦力之差很小,摩擦阻力小,随动性极好。
有利于提高数控系统的响应速度与灵敏度。
驱动功率小,只相当普通机械的十分之一。
2)承载能力大,刚度高。
3)能实现高速直线运动,起瞬时速度比滑动导轨提高10倍。
4)采用滚动直线导轨副可简化设计,制造与装配工作,保证质量,缩短时间,降低成本。
导轨的长度:由于导轨长度影响工作台的工作精度与高度,一般可根据滑块导向部分的长度来确定导轨长度。
其公式为:L=H+S+△l-S1-S2由此公式估算出Lx=940mm,Ly=1090mm其中L—导轨长度H—滑块的导向面长度S—滑块行程△l—封闭高度调节量S1—滑块到上死点时,滑块露出导轨部分的长度S2—滑块到下死点时,滑块露出导轨部分的长度6、2 计算滚动导轨副的距离额定寿命X方向的导轨计算X方向初选导轨型号为494012GGB20B AL2P-⨯,查表9、3-73[1]得,这种导轨的额定动,静载荷分别为Ca=13、6kN,Coa=20、3kN。
4个滑块的载荷按表9、3-48序号1的载荷计算式计算。
其中工作台的最大重量为:G=100×9、8=980NF1=F2=F3=F4=1/4(G1+F)=250N1)滚动导轨的额定寿命计算公式[6]为:L=(fh ftfc fa Ca/ fwPc)ε⨯K=27166km式中 L——额定寿命(km);Ca——额定动载荷(KN);P——当量动载荷(KN);Fmax——受力最大滑块所受的载荷(KN); Z——导轨上的滑块数;ε——指数,当导轨体为滚珠时,ε=3;当为滚柱时ε=10/3; K ——额定寿命单位(KM),滚珠时,K=50KM;滚柱时,K=100KM; fh ——硬度系数;fh ――(滚道实际硬度(HRC))。
上银直线导轨选型手册
上银直线导轨选型手册
为了正确选型上银直线导轨，需要考虑以下因素：
1. 载荷：需要确定导轨对应的最大载荷，以确保导轨能够承受
实际应用中的负载。
2. 行程：确定所需的行程长度，以确定导轨的长度和数量。
3. 精度：确定所需的精度级别，以便选择适当的导轨类型和型号。
4. 刚度：需要考虑应用中所需的刚度水平，以选择适当的导轨
类型和型号。
5. 环境条件：需要考虑应用中的环境条件，如温度、湿度和腐
蚀性，以选择适当的材料和涂层。
6. 运动速度：需要确定应用中所需的最大运动速度，以选择适
当的导轨类型和型号。
7. 导向方式：需要考虑应用中所需要的导向方式，如滑块式和
直线导轨式，以选择适当的导轨类型和型号。
8. 安装方式和尺寸：需要考虑导轨的安装方式和尺寸，以保证
导轨与其他部件的匹配。
基于以上考虑，上银直线导轨一般按照其型号、载荷、行程、
精度等参数进行分类，用户可根据实际应用需求选取合适的型号及
参数。
在选型时建议整体考虑，同时可以参考上银直线导轨选型手册，详细了解不同型号和参数的选择和应用范围。
上银直线导轨选型资料(一)2024
上银直线导轨选型资料（一）引言概述：本文为《上银直线导轨选型资料（一）》的文档，旨在提供有关上银直线导轨的详细信息和选型参考，以帮助读者了解和选择适合他们需求的直线导轨产品。
正文：一、上银直线导轨的概述1.1 直线导轨的定义和作用1.2 上银直线导轨的特点和优势1.3 上银直线导轨的应用领域1.4 上银直线导轨的市场趋势1.5 上银直线导轨的发展历程二、上银直线导轨的结构和分类2.1 上银直线导轨的结构原理2.2 上银直线导轨的分类及特点2.3 上银直线导轨的尺寸规格2.4 上银直线导轨的材质和制造工艺2.5 上银直线导轨的相关标准和认证三、上银直线导轨的选型指南3.1 上银直线导轨选型的基本原则3.2 选型参数和技术指标的解释3.3 上银直线导轨的动载荷计算方法3.4 温度、速度和加速度对选型的影响3.5 选型工具和在线平台的使用介绍四、上银直线导轨的安装和维护4.1 安装前的准备工作及注意事项4.2 安装上银直线导轨的步骤和方法4.3 导轨的调试和对齐技巧4.4 上银直线导轨的常见故障及解决方案4.5 维护和保养上银直线导轨的方法和周期五、上银直线导轨的市场价格和供应商推荐5.1 上银直线导轨的市场价格分析5.2 市场上主要供应商的调研和比较5.3 推荐的上银直线导轨产品型号和厂家5.4 选型实例和案例分析5.5 上银直线导轨选型需注意的事项总结：本文全面介绍了上银直线导轨的概述、结构分类、选型指南、安装维护及市场价格和供应商推荐等方面的内容。
通过阅读本文，读者可以对上银直线导轨的特点、应用领域和选型原则有更深入的了解，并能根据自身需求选择合适的上银直线导轨产品。
直线导轨安装方法、选型计算
直线导轨安装方法、选型计算直线导轨（linear slider）可分为：滚轮直线导轨，圆柱直线导轨，滚珠直线导轨，三种，是用来支撑和引导运动部件，按给定的方向做往复直线运动。
依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
定义直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。
在大陆称直线导轨，台湾一般称线性导轨，线性滑轨。
分类分为方形滚珠直线导轨，双轴芯滚轮直线导轨，单轴芯直线导轨。
作用直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。
依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
直线轴承主要用在自动化机械上比较多，像德国进口的机床，折弯机，激光焊接机等等，当然直线轴承和直线轴是配套用的。
像直线导轨主要是用在精度要求比较高的机械结构上，直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。
自动调心能力来自圆弧沟槽的DF(45-°45)°组合，在安装的时候，即由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。
（我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）1、具有互换性由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
2、所有方向皆具有高刚性运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。
应用领域①、直线导轨主要用在自动化机械上比较多，像德国进口的机床，折弯机，激光焊接机等等，当然直线导轨和直线轴是配套用的。
直线导轨的选型方法
设备中心专业知识系列教材（七）
五、THK选型范例
设备中心专业知识系列教材（七）
设备中心专业知识系列教材（七）
型号的组成
本讲结束
如台湾HIWIN公司的直线导轨主要分为HG系列、LG系列、AG系列、MG系 列等。具体的选用过程可以参考下面的顺序.
设备中心专业知识系列教材（七） 选型步骤
在选用的过程中可以根据计算结果随时返回到前面的步骤进行重新选择 和设定。计算滑块最大负荷时要确认选用的直线导轨静安全系数应该超 过推荐表中所列值。如果所选用的直线导轨副刚性不足，可以提高预压 力，加大选用尺寸或增加滑块数来提高刚性。
设备中心专业知识系列教材（七）
使用范例
二、直线导轨的结构
设备中心专业知识系列教材（七）
设备中心专业知识系列教材（七）
三、直线导轨的选型步骤
设备中心专业知识系列教材（七）
直线导轨的选用
通常，直线导轨副的选用必须根据使用条件、负载能力、和预期寿命选用。 所谓使用条件主要是指应用何种设备、精度要求、刚性要求、负荷方式、行 程、运行速度、使用频率、使用环境等因素。根据条件选择对应的合适产品 系列。各个直线导轨的生产厂家都对其产品进行了合适的系列划分。
THK直线导轨选型实例
THK直线导轨选型实例4.8計算例質量速度時間m1＝800kgm2＝500kgV＝0.5m/t1＝0.05t2＝2.8t3＝0.15加速度行程α1＝10m/2α3＝3.333m/2r＝1450mm距離r0＝600mmr1＝400mmr2＝120mmr3＝50mmr4＝200mmr5＝350mm1.使用條件使用型號HSR35LA2SS＋2500LP-2（基本額定動負荷：C＝50.2kN）（基本額定靜負荷：C0＝81.4kN）重力加速度g=9.8(m/2)圖38 使用條件2.LM滑塊負荷大小算出每個LM滑塊的負荷大小。
1）等速時徑向負荷大小Pn2）左行加速時徑向負荷大小PRan橫向負荷大小PtRan3）左行減速時徑向負荷大小PRdn橫向負荷大小PtRdn4）右行加速時徑向負荷大小Pran橫向負荷大小Ptran5）右行減速時徑向負荷大小Prdn橫向負荷大小Ptrdn3.合成負荷1）等速時PE1=P1=2891NPE2=P2=4459NPE3=P3=3479NPE4=P4=1911N2）左行加速時PEra1=|Pra1|+|Ptra1|=608.9NPEra2=|Pra2|+|Ptra2|=7958.9NPEra3 =|Pra3|+|Ptra3|=6978.9NPEra4=|Pra4|+|Ptra4|=1588.9N3）左行減速時PErd1=|Prd1|+|Ptrd1|=4057.7NPErd2=|Prd2|+|Ptrd2|=3514.5NPErd 3=|Prd3|+|Ptrd3|=2534.5NPErd4=|Prd4|+|Ptrd4|=3077.7N4）右行加速時PEra1=|Pra1|+|Ptra1|=6390.9NPEra2=|Pra2|+|Ptra2|=1625.7NPEra 3=|Pra3|+|Ptra3|=645.7NPEra4=|Pra4|+|Ptra4|=5410.9N5）右行減速時PErd1=|Prd1|+|Ptrd1|=1946.5NPErd2=|Prd2|+|Ptrd2|=5625.7NPErd 3=|Prd3|+|Ptrd3|=4645.7NPErd4=|Prd4|+|Ptrd4|=966.5N4.靜的安全係數使用的LM導軌之壽命為LM滑塊No.2的20600km。
上银直线导轨选型计算
上银直线导轨选型计算一、引言直线导轨作为机械制造中常见的定位和运动控制装置，其选型计算对于保证机械设备的精度和稳定性非常重要。
针对上银直线导轨，本文将从导轨的基本参数、工作条件和选型计算等方面进行详细介绍。
二、直线导轨基本参数1.导轨长度：根据设备的工作行程和使用要求进行确定，一般取决于零件的加工范围；2.导轨宽度和高度：根据设备的载荷和工作条件来确定，同时需要考虑导轨的刚度和耐力等参数；3.导轨滑块类型：上银直线导轨的滑块类型有多种，如固定型、活动型和滚动式等，根据设备的要求和工作条件来选择合适的类型；4.导轨接触方式：根据设备的工作方式和传动要求来选择导轨的接触方式，如滾珠式或滑块式。
三、工作条件的考虑1.载荷和速度：根据设备的工作要求和使用环境来确定导轨的额定负荷和额定速度；2.温度和湿度：导轨材料的选择和防护措施需要根据设备的工作环境来确定，确保导轨在不同温度和湿度下的工作稳定性和寿命；3.环境污染：如果设备工作环境存在较高的灰尘、油污或腐蚀气体等，则需选择具有防护功能的导轨材料和密封结构。
四、选型计算1.载荷计算：根据设备工作过程中导轨所承受的力矩、推力和振动等参数，结合导轨的载荷能力进行计算，确保导轨在工作过程中不会超载；2.刚度计算：根据设备需要的刚度和精度要求，确定导轨的刚度，并结合导轨悬臂长度和滑块支承情况进行计算；3.寿命计算：根据设备的使用寿命要求和工作条件，选择合适的导轨材料和型号，计算导轨的设计寿命，并与设备寿命要求进行对比；4.运动平稳性计算：根据设备的运动速度、加速度和减速度等参数，计算导轨的运动平稳性指标，确保设备的运动稳定性和准确性；5.经济性计算：根据设备的成本和效益要求，结合导轨的选型参数进行综合评估，选择性价比较高的导轨产品。
五、选型注意事项1.导轨的选型计算需要首先根据设备的使用要求和工作条件来确定导轨的基本参数；2.选型计算需要考虑导轨的负荷能力、刚度和寿命等因素，并结合设备的运动速度和稳定性要求来综合考虑；3.在进行选型计算时，还需要考虑导轨的安装和调整方便性、维护保养工作的便捷性和地方配套件等因素；4.最终选型结果需要与设备的实际情况和使用要求相匹配，以保证设备的性能和稳定性。
三招教你如何挑到适合自己的直线导轨
三招教你如何挑到适合自己的直线导轨直线导轨，又称线性滑轨，用于高精或高速直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。
它的的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。
如同所有精密零件的高要求一样，对于它的选择，也需要从多个方面考虑。
本文将提供不同的维度，三招教你如何挑到适合自己的直线导轨。
维度一：特点LGR滚柱直线导轨目前，常见的直线导轨种类包括滚珠直线导轨、滚轮直线导轨和圆柱直线导轨。
它们的应用范围和适用条件各不相同，可根据它们的特点进行选择。
1.滚珠直线导轨（1）精度高（2）承重大（3）所有方向皆具有高刚性成本较高2.滚轮直线导轨（1）高速度低噪音（2）耐腐蚀不易生锈（3）维护简单易更换（4）误差小、精度良好（5）轻负载（6）最大精度不足（7）适用范围相对有限3.圆柱直线导轨（1）圆形滑块适合特殊的场合（2）具有调心能力（3）价格便宜（4）精度低维度二：参数市面上出现的直线导轨种类繁多，这在给我们提供广阔选择空间的同时，也对使用者的专业程度提出了考验。
一般，我们需要向供应商提供必要的参数，这是重要的参考依据。
1.使用条件：我们都知道使用范围是非常广泛的，加上现在使用的不同机床机械设备有多种多样，每种机床的加工精度也不一样，这导致了配套使用的直线导轨也是不同的。
机床越粗糙使用的滑轨越大，而且相当笨重。
反之，机床的加工精度越高，那么使用的导轨是那种高精度型的。
这一点使用方必须要提供给卖家，好帮助他们做一下直线导轨的初步判断。
2.负载能力：知道了负载能力之后可以判断出该使用什么样的滑块，滑块是直线导轨上面重要的部件，它直接关乎到滑轨的精度等级，所以它的选择是要非常慎重的。
负载能力也意味着滑块上面能够承受的重量是多少，这关系到滑轨工作时的安全系数。
一般来说，厂家会给出一个负荷安全系数表，用户只要选择在值以内的可以了。
3.预期寿命：这是影响直线导轨售价的一个重要因素，非常重要，在购买前可以向供应商咨询直线导轨的预期使用寿命。
直线导轨选型培训教程
直线导轨选型培训教程一、导言直线导轨是现代机械制造领域不可缺少的关键组件之一。
它具有高精度、高刚度、低摩擦等优点，被广泛应用于精密机械、自动化设备等领域。
本教程将为您介绍直线导轨的基本知识和选型要点，帮助您正确选择和应用直线导轨。
二、直线导轨的构成直线导轨由滑块、导轨和润滑系统三部分构成。
1. 滑块：滑块是直线导轨中的移动部件，承载工件重量，并保证其在导轨上平稳移动。
滑块通常由高强度、高刚度的材料制成，如铝合金、钢材等。
2. 导轨：导轨是直线导轨中的固定部件，为滑块提供导向和支撑。
常见的导轨材料有工程塑料、铝合金和钢材等。
根据不同需求，导轨可分为滑动导轨和滚动导轨两种。
3. 润滑系统：润滑系统保证滑块在导轨上运动时的润滑和减少摩擦。
通常采用油脂润滑或滚珠滚子直线轴承润滑系统。
三、直线导轨的选型要点正确选型直线导轨对于实现机械设备的高效运行至关重要。
以下是选型时需要考虑的要点：1. 负荷要求：根据工作负荷的大小和方向，选择具有相应负荷承受能力的直线导轨。
要考虑工艺要求和安全系数，确保导轨在工作时不会发生过载现象。
2. 移动速度：根据机械设备的移动速度要求，选择合适的导轨和滑块结构。
高速移动时应考虑防护措施，如减震、减振等，以保证机械设备的运行稳定。
3. 定位精度：根据机械设备对定位精度的要求，选择具有足够刚度和精度的导轨。
通常情况下，滚动导轨的定位精度更高，适用于高精度加工和定位要求较高的场合。
4. 寿命要求：根据机械设备的使用寿命要求，选择具有可靠性和耐磨性的导轨。
寿命测试报告和用户评价可以提供有关导轨寿命的参考信息。
5. 安装和维护：选择安装方便、维护简单的导轨产品。
考虑导轨的尺寸、重量、安装方式等因素，以便在实际使用中更加方便和可靠。
四、直线导轨的应用案例直线导轨在各个行业都有广泛的应用，以下是几个常见案例：1. CNC机床：直线导轨是CNC机床中关键的运动部件，通过滚动或滑动导轨实现工件在X、Y、Z三个方向上的准确定位和高效运动。
直线导轨选类
第一点：型号排序介绍
现金市场中的直线导轨的标准程度都是非常接近的，除去一些日本品牌之外国内与国际上各类的品牌之间大多都是可以替换，这也是传动机器配件市场的趋势。而而各大厂商普遍的规划为两大类，第一类为欧系，第二类则归为日系，而前者的代表主要是以德系产品为主，它的编号是比较繁杂的，是以字母与阿拉伯数字混编而成的，但是数字的含义就比较复杂了，比如有的型号直接就全部都是数字，中间以符号分开，例如：115.532.18.694.2。我们在来说一下日系的主要产品，日系的产品其编号就相对的简单一些，主要的展现形式也是子母河数字，但是日系的产品一般前面的是数字，后面的则是字母。虽然和德系的型号展现很接近，但是日系的型号非常容易理解，前面的数字主要是说明产品的系列，后面的英文或者数字则表示相关的规格。
2.要考虑品牌的供货实力而不是单个订单或是单规格型号，大家一定要切记不要信任厂家所谓的打折活动等,直线导轨式配件，并不是超级市场中的廉价酒，不用什么成本酒精和水勾兑！
3.在确定购买此款型号前一定要咨询供应商，切记不可太过于相信厂家的样本之类的，如果大家仔细寻找的话，大概会在封底下面看到类似这样的话语：“本型号所著有的参数仅供参考，我们会尽力时期真确但不能承诺完全无失误的可能！与此同时本公司保留未预告便可更改产品参数的权利”，大家看完这个也应该知道什么意思吧！如果你照着这个样本买的东西非常可能是和样本上不一样的哦！而且如果控告他人家也不会担负法律责任！当然了也许遇到一些厂家会给你更换的！比较谁都耽误不起，而为了避免这种事件的发生，大家在选购导轨的时候一定要即使和供应商沟通！
第二点:选择直线导轨的基本原则
1.首先选取类型不要去挑选品牌，许多用户都热衷于某个品牌，其实这是非常不明智的做法，在合适的时候选择不同品牌的产品是非常重要的，比如:有一生产制造商的数控机用的是日系提到即使过了保修期也可以付费维修，话是没有错的！但大多数产品过了保修期在要求维修都是需要提前订购的！那中间耽误的工期该如何呢？
直线导轨选型(转载)
前面说了一下滚珠丝杠选型的大致原则和注意的要点，今天有空，谈一谈直线导轨的大致选型步骤和方法：分类介绍：先说明一下，本文所说的直线导轨均指滚动直线导轨。
种类按滚动体类型分有滚珠导轨滚珠、滚柱导轨，前者包括交叉滚珠导轨，而交叉滚柱导轨则可归于后者。
按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。
按制造结构分又可分成2排滚珠（或滚柱，下同）导轨、4排滚珠导轨等等。
型号编排介绍：目前直线导轨市场标准化程度相对比较高，除某些日本品牌之外多数种类各品牌之间可以替换，这也整个传动机械产品市场的趋势。
各厂家大致的型号编排规则有两类，一类是欧系，一类是日系，前者以德系产品为代表，编号比较复杂，主要是字母和数字混合编号，但是数字含义比较复杂，有的就干脆全是数字，中间以点号隔开，比如：123.123.12.123.1。
日系产品以日本产品为代表，编号相对简单一点，大致方式也是字母和数字，一般前面是数字，表示产品系列，后面的数字表示相关规格尺寸，例如轨的宽度、长度、滑块数量等，再后面的字母表示其他如形状精度等指标。
上述描述是指大致编号原则，具体型号请参阅该品牌产品样本。
选型基本原则：1---优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价才是正途。
机械产品特别是零部件行业极少有暴利情况，除高端品牌外如果忽略渠道因素你基本可以认为价高质优。
2---优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。
例：某用户电火花机装的是日本**K导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2.5个月到货，而台湾品牌****N类似型号只要2000多，现货。
我以近10年本行业经验保证，这两个型号质量相差不大。
但是换不了，为什么？因为原先的组合高和滑块安装孔不一样。
你是怎么挑选国产直线导轨和重型导轨的呢？
你是怎么挑选国产直线导轨和重型导轨的呢？
直线导轨的选型
直线导轨的选型⾸先看你的使⽤条件。
包括空间限制、精度要求、刚性要求、负荷⽅式、⾏程、运⾏速度、加速度、使⽤频率、环境、要求寿命。
然后选择品牌以及系列。
这都是客户与⼯程师的交流以后得才可以选择那⼀款型号，然后是精度选择，⼀般⼀个系列直线导轨有不同精度。
然后确定滑块的尺⼨以及数⽬。
计算出滑块最⼤负荷。
选择预压⼒。
确认刚性。
计算使⽤寿命，最后选择润滑⽅式
常⽤的直线导轨⾥⾯的滑块是两种：法兰型，⽅形。
前者⾼度低⼀点，但是宽⼀点，安装孔是贯穿螺的品牌也称为中负荷、重负荷和超重负荷），主要的区别是滑块本体（⾦属部分）长度不同，当然安装孔的孔间距也可能不同，多数短型滑块只
有2个安装孔。
滑块的数量应由⽤户通过计算确定，在此只推荐⼀条：少到可以承载，多到可以安装。
滑块类型和数量与滑轨宽度构成负载⼤⼩的三要素。
导轨滑块双轴⼼直线导轨国产直线导轨重型滚珠直线导轨滚珠直线导轨。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HIWIN直线导轨的选型
摘要：随着中国制造2025、工业4.0等概念的提出，制造业对自动化、智能化生产模式的需求日益增长。
自动化生产线、高精度机床等行业也得到迅猛的发展。
与之密切相关的直线导轨行业在国内也蓬勃发展，各种直线导轨品牌也如雨后春笋般的出现。
作为目前中国大陆销量最大的直线导轨品牌，HIWIN直线导轨也被广大的设备设计人员所熟知。
但是面对如此多的直线导轨品牌，以及每个导轨品牌如此多的规格系列，很多新的设计人员感觉无从下手，应该选用什么样的直线这问题，让没有经验的选型人员很困惑。
本文以HIWIN产品为例，从设备所属产业范围入手，对各系列导轨进行结构特点分析，着重说明其适用的设备行业。
希望对大家有所帮助。
关键词：HIWIN直线导轨、产品系列、应用领域。
一、HIWIN直线导轨系列：
为了适应不同的行业应用，HIWIN直线导轨通过多年的积累完善，拥有了10大系列产品，分别是：HG系列、QH系列、RG系类、QR系列、EG系列、QE系列、WE系类、QW系列、MG系类、CG 系列
二、HIWIN直线导轨的行业应用：
1、HG系列：重负荷型滚珠直线导轨，该产品为4列是单圆弧接触直线导轨，具有4方向等载荷及自动调心的功能，可吸收安装误差。
适合于高精度、高速度、高负荷、高刚性的场合，其应用的设备领域有：磨床、铣床、车床、钻床、综合加工机、放电加工机、镗床、线切割、精密测量仪器、搬运机械、运送机械等。
2、QH系列：其设计理念和HG系列相同，只是在他的基础上，增加了静音的设计，试用于所有的HG系列的应用场合，并且和HG 系类相比，噪音更低。
3、RG系列：传动体从HG系类的滚珠变成滚柱，安装尺寸基本不变，只是导轨连接孔更为密集。
适用于比HG导轨有更高精度和刚性要求的场合。
其应用的设备领域有：CNC加工机、重切削加工机、CNC磨床、射出成形机、放电加工机、切割机、大型龙门机床。
4、QG系列: 其设计理念额RG系列相同，只是在他的基础上，增加了静音的设计，试用于所有的RG系列的应用场合，并且和RG 系类相比，噪音更低。
5、EG系列：该导轨的设计和HG系列相仿，但是安装尺寸更为小巧，同规格导轨，承载能力更低，刚性更低，尺寸规格最大到35。
和HG系类更多使用与机床类产品不同，EG系列导轨更适合于产业自动化设备、半导体机械、镭射雕刻机、包装机械。
设备共同特点是：精度适中，负载轻，要求空间小。
6、QE系列: 其设计理念额EG系列相同，只是在他的基础上，增加了静音的设计，试用于所有的EG系列的应用场合，并且和EG系类相比，噪音更低。
7、WE系列：这个导轨是非常冷门的一种导轨，总共只有3个尺寸规格，其突出特点尺寸上大大压缩高度尺寸，尽量加大宽度尺寸。
使给导轨显得非常的扁平。
其主要应用于有空间安装要求，并且要
求实现单轨高扭矩阻抗的场合。
常见的设备有：自动化装备、运输设备、精密测量仪器、半导体设备、塑料瓶拉吹设备、单轴机器人机械手臂等等。
8、QW系列: 其设计理念额WE系列相同，只是在他的基础上，增加了静音的设计，试用于所有的WE系列的应用场合，并且和WE系类相比，噪音更低。
9、MG系列：这个系类导轨的突出特点是，体积小，采用不锈钢材质。
并且不是常见的4列钢珠设计，而是两列钢珠设计，采用哥德式钢珠四点接触设计。
材质具有一定的防腐蚀性能。
主要应用的设备有：印表机、电子仪器设备、半导体设备。
10、CG系列：该系列导轨安装尺寸和HG系列完全互换，也是采用4列钢珠设计，但是钢珠的布局发生变化，和HG系列相比，同规格导轨，抗扭转能力更高。
最突出的特点是，不再采用传统的导轨螺钉盖方式防尘，而是采用钢带盖条式防尘，大大增加防尘效果，满足HG系类导轨所有的行业应用外，更能适应粉尘非常大的场合，最常见的如木工机械。
以上供参考
成都海科工控技术部。
