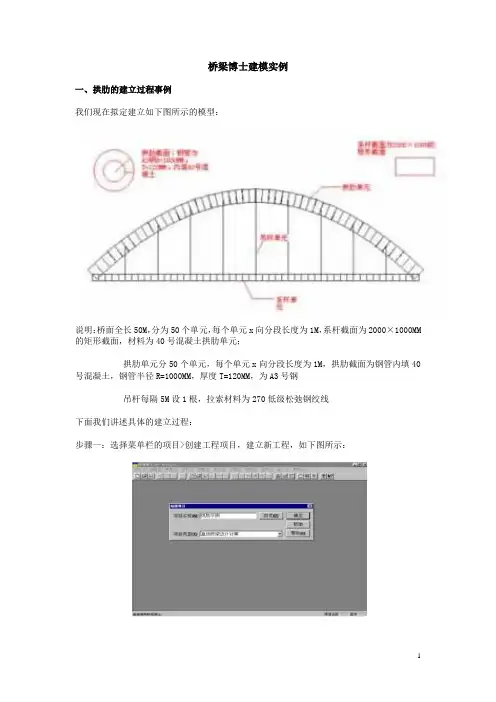

一、拱肋的建立过程事例

我们现在拟定建立如下图所示的模型：

说明：桥面全长50M，分为50个单元，每个单元x向分段长度为1M，系杆截面为2000×1000MM的矩形截面，材料为40号混凝土拱肋单元；

拱肋单元分50个单元，每个单元x向分段长度为1M，拱肋截面为钢管内填40号混凝土，钢管半径R=1000MM，厚度T=120MM，为A3号钢

吊杆每隔5M设1根，拉索材料为270低级松弛钢绞线

下面我们讲述具体的建立过程：

步骤一：选择菜单栏的项目>创建工程项目，建立新工程，如下图所示：

步骤二：按F4键进入原始数据输入窗口，在数据菜单中选择“输入单元特征信息”，见下图

步骤三：先建立系杆单元，点击快速编译器的“直线”按钮，在编译框内，在编辑内容的四个复选框都钩上，编辑单元号：1-50，左节点号：1-50，右节点号：2-51；分段长度：50*1，如下图所示：

步骤四：输入截面特征，点击截面特征按钮，选择图形输入，找到矩形截面，然后输入B=2000，H=1000，确定，如下图：

步骤五：控制断面定义。在控制点距起点距离输入框内填0，按添加按钮，然后在控制点距起点距离输入框内填50，再按添加按钮，见下图：

步骤六：做完以上步骤后，按确定按钮，这样，我们第一步的系杆就建好了，如下图：

下面我们建立拱肋单元：

步骤一：点击快速编译器的“拱肋”按钮，进入拱肋单元编译框，在编辑单元号一栏需要输入：51-100,左节点号：1 52-100，右节点号：52-100 51，x 向分段长度：50*1；控制点x1=0，y1=0，控制点x2=25，y2=12，控制点x3=50，y3=0，同样，编辑内容的4个复选框都勾上。如下图所示：

步骤二：点击控制截面输入截面形状，截面材料选择A3钢，输入钢管截面，点击图形输入，找到那个形状，输入数据R=1000，T=120，确定，如下图

然后输入内部的混凝土，在截面特征的对话框中，点击“附加截面”，截面材料选择40号混凝土，然后选择图形输入，选择圆形截面，输入R=880，确定，如下图：

步骤三：按确定后出现如下图形

现在我们来改变拱肋单元的性质，在上图的右上角有个“goto”按钮，在左上角显示着当前单元编号，我们在goto栏里输入51（51单元到100单元都是拱肋单元），然后按“goto”按钮，现在应该在左上角显示的当前单元号为51，然后在顶缘坐标里截面高度中点出坐标的复选框打上勾，在单元性质里选

择组合构件，并把是否桥面单元复选框的勾去掉，这样，我们完成了第一个拱肋单元性质的修改，如下图：

下面我们来修改其他拱肋单元的性质；在快速编译器中点击“单元”按钮，把复选框“修改坐标性质”、“修改单元类型”、“修改桥面单元定义”这3个打上勾，在编辑单元里填入：52-100，在其他信息模板单元号里填51，然后确定，见下图

这样，我们就完成了拱肋的建立。下面来讲述吊杆的建立过程：

步骤一，点击快速编译器的“平行”按钮，进入吊杆单元编译，在平行编译框内，编辑节点号复选框勾上，编辑单元号：101-109；左节点号：6-50/5；右节点号：56-100/5，然后确定。如下图：

步骤二：在快速编译器中点击“单元”按钮，选择“截取坐标”复选框，编辑单元号填入：101-109，按确定，如下图

然后用上面讲的办法转到101单元，修改它的单元性质，单元性质改为拉索，如下图：

然后再修改其他吊杆单元的性质，修改方法同上面拱肋单元的修改。点击快速编译器的“单元”按钮，在“修改单元性质”的复选框打上钩，编辑单元号填：102-109，其他信息模板单元号填：101，确定，如下图

这样吊杆就大功告成了，来让我们来看一下三维效果图：

二、用快速编译器编辑3跨连续梁

我们现在拟定建立如下图所示的模型：

模型参数：3跨连续梁，边跨30m，中跨40m，都呈抛物线变化，模型共分100个单元，每单元为1m，截面形状如上图，为铅直腹板单箱双室，边跨梁高2500mm，跨中梁高1400mm。

下面介绍具体建立过程：

步骤一：建立新工程，在输入单元特性信息对话筐中，点击快速编译器的直线编译器，如下图所示：
