配电箱空气开关及导线安装(配电箱内部配线图)
配电箱内部配线详细讲解(有图)
DQ002
11
空开A相配线照片：
DQ002
12
空开B相配线照片：
2007－5－29
DQ002
13
空开C相配线照片：
DQ002
14
第二排空开配线
1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不
得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的 第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次 侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
DQ002
6
空开安装照片（第一排预留位）：
DQ002
7
空开零线配线
1、零线颜色要采用蓝色。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不
得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、不同相之间零线不得共用，如由A相配出的第一根黄色导线连接了二 个16A的照明开空，那么A相所配空开零线也只能配这两个空开，配完 后直接边接到零线接线端子上。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。

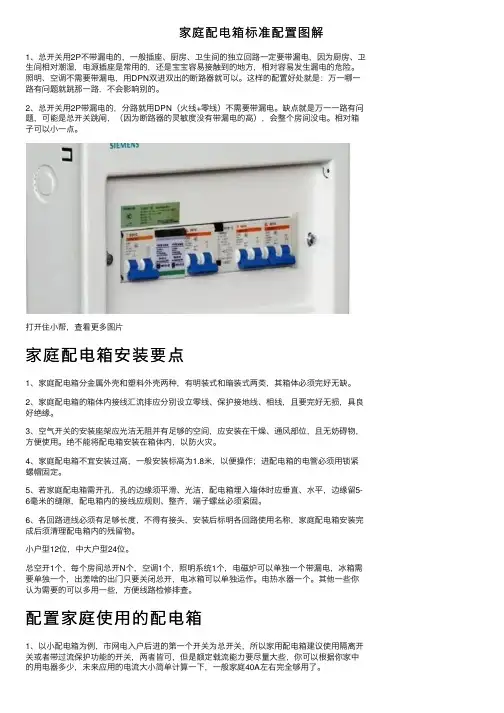

家庭配电箱标准配置图解
家庭配电箱标准配置图解1、总开关⽤2P不带漏电的，⼀般插座、厨房、卫⽣间的独⽴回路⼀定要带漏电，因为厨房、卫⽣间相对潮湿，电源插座是常⽤的，还是宝宝容易接触到的地⽅，相对容易发⽣漏电的危险。
照明、空调不需要带漏电，⽤DPN双进双出的断路器就可以。
这样的配置好处就是：万⼀哪⼀路有问题就跳那⼀路，不会影响别的。
2、总开关⽤2P带漏电的，分路就⽤DPN（⽕线+零线）不需要带漏电。
缺点就是万⼀⼀路有问题，可能是总开关跳闸，（因为断路器的灵敏度没有带漏电的⾼），会整个房间没电。
相对箱⼦可以⼩⼀点。
打开住⼩帮，查看更多图⽚家庭配电箱安装要点1、家庭配电箱分⾦属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好⽆缺。
2、家庭配电箱的箱体内接线汇流排应分别设⽴零线、保护接地线、相线，且要完好⽆损，具良好绝缘。
3、空⽓开关的安装座架应光洁⽆阻并有⾜够的空间，应安装在⼲燥、通风部位，且⽆妨碍物，⽅便使⽤。
绝不能将配电箱安装在箱体内，以防⽕灾。
4、家庭配电箱不宜安装过⾼，⼀般安装标⾼为1.8⽶，以便操作；进配电箱的电管必须⽤锁紧螺帽固定。
5、若家庭配电箱需开孔，孔的边缘须平滑、光洁，配电箱埋⼊墙体时应垂直、⽔平，边缘留5-6毫⽶的缝隙，配电箱内的接线应规则、整齐，端⼦螺丝必须紧固。
6、各回路进线必须有⾜够长度，不得有接头，安装后标明各回路使⽤名称，家庭配电箱安装完成后须清理配电箱内的残留物。
⼩户型12位，中⼤户型24位。
总空开1个，每个房间总开N个，空调1个，照明系统1个，电磁炉可以单独⼀个带漏电，冰箱需要单独⼀个，出差啥的出门只要关闭总开，电冰箱可以单独运作。
电热⽔器⼀个。
其他⼀些你认为需要的可以多⽤⼀些，⽅便线路检修排查。
配置家庭使⽤的配电箱1、以⼩配电箱为例，市⽹电⼊户后进的第⼀个开关为总开关，所以家⽤配电箱建议使⽤隔离开关或者带过流保护功能的开关，两者皆可，但是额定载流能⼒要尽量⼤些，你可以根据你家中的⽤电器多少，未来应⽤的电流⼤⼩简单计算⼀下，⼀般家庭40A左右完全够⽤了。
配电箱内部结构解析(图文并茂)
配电箱内部结构解析（图文并茂）“配电箱”，也叫配电柜，是电动机控制中心的统称。
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
1配电箱的用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
配电箱构成主要分为两部分：一是成套部件，即配电箱外壳及其相关配件。
二是电气元件及相关附件，即空气开关和其所需要的附件。
2柜内有以下各部分组成：一、断路器断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关.双电源自动转换开关。
1.空气开关：A.空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。
断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。
目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。
3B.空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
电工电气知识：空气开关和插座中火线、零线、地线接线图解
漏电保护器上的火线和零线的连接
一般的是左零右火，也有特标的是左火右零的，如下图
请注意甄别内容中的联系方式诱导购买等信息谨防诈骗
电工电气知识：空气开关和插座中火线、零线、地线接线图解
树上鸟教育电气设计
切记：连接由专业电工负责
您只能在使用时注意
另：火线进开关
断路器（简称“空开”）的接பைடு நூலகம்图
插座的接线图
左零右火中接地
实物图
新国标插座的正面图
三眼插头的正面图（从背面看就与插座一致了）
新国标五眼插座部分截图
配电箱空气开关及导线安装配电箱内部配线图
8
空开零线配线照片（第一排）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
9
空开零线配线照片（第二排）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
10
第一排空开配线
1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
21
导线绑扎照片（分照片）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全 部
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
22
导线绑扎照片（分照片）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
23
总结
1、本课件只是一个配电箱内部配线的示意，配线要求要以此为准，但其 他具体要求，如配电箱内开关规格、数量等要以图纸为准。
得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的 第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次 侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
11
空开A相配线照片：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
图文详解：家庭配电箱接线图，教你安全快速安装配电箱
图文详解：家庭配电箱接线图，教你安全快速安装配电箱配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。
下面为大家介绍配电箱接线图及如何安装配电箱。
家用配电箱接线图详解一首先家用配电箱接线的时候，要看清楚家用配电箱接线图的设计，不要把零线和火线搞混淆了，如果两者一旦接错了的话，就不会产生电源，给人造成误区，其实不管是接正还是接反，因为有漏电开关的作用，都会让零线以及火线有动作的，因为很多零线在漏电开关里面都是连同的，所以开闸之后，断开的没有零线只有火线，所以关于火线以及零线接错这个问题是需要注意的，至于怎么区分两者不要搞错，可以看看漏电开关，上面一般都是有标记的，如果是字母N的话就表示零线了。
小编下面介绍的家用配电箱接线图，就是专门家用安装的接线图。
家用配电箱接线图详解二配电箱应用的范围不同，那么接线的方法就是不同的，家用的家用配电箱接线图算是比较简单的，一般学物理的人都能看懂，如果是建筑或者电厂等地方的家用配电箱接线图，那么就比较具有专业化，不是一般人是看不懂的。
如果安装家用的配电箱，则需要购买进户线，选用四平方米的就差不多了，通过漏电开关中的火线连接到家用的总开关电闸，在通过火线连接到各个房间的开关，因为零线是公用的，分开到每个房间就行了。
是不是很简单呢？家用配电箱接线图详解三在安装家用的配电箱之前，一定要把所涉及的设备买齐全，然后测量家用电路的额定电流以及工作电压是多少，按照家用的电路的电源进行配置一个相近的配电箱，然后再设计一个家用配电箱接线图，通过这个家用配电箱接线图进行施工安装，这样全程的流程走下来，安装也非常方便，有了家用配电箱接线图的指示，会让你事半功倍。
关于电路设备的安装，还是要找专门的师傅进行安装，毕竟电是一个很危险的东西，不能随便触碰的。
家用配电箱接线图详解四按照家用配电箱接线图进行施工安装，这是最后一部的事情，在这个之前，小编说过要好好进行配置配电箱，尽量和家里所用的电路是一样的大小的电流电压，这个就需要让你对配电箱型号以及规格尺寸等方面有所掌握。
各级配电箱接线系统图
三相四线供电时局部TN-S接零保护系统零线N、PE引出示意图(引出线形成三相五线制TN—S接零保护系统)L1L2L3 N接地极L50X5L1 L2 L3 N PE 接地极L50X5YJ-01 总配电箱系统接线图注：本箱由终端型箱变引入正面HR5-630/30YV-3*240+2*120-TC裸母线NPE-端子排PE 接地极背面裸母线HR5-400/30裸母线N- DZ20L-400/3300 YJLV-3*240-2*120-TCDZ20L-400/43003LA 3LB BLV3*185+1*120-TCPE-端子排NPE 接地极YJ-02 总配电箱系统接线图注：本箱由环网型箱变引入YJLV-3*240HR5-630/30HR5-400/30裸母线裸母线N-端子排N3LPE-端子排接地极EJ-01 分配电箱系统接线图注：本箱由环网型箱变引入YJLV-3*240+2*120-TC3HZ1-630/330-BLV-3*185-TCN-端子排端子排3LN PE 接地极EJ-02 分配电箱系统接线图注：该箱由EJ-09号箱下线引入3LDZ20L-630/430BLV-3*185+2*120-WS大里程供电3LPE-端子排N 小里程PE接地极EJ-03 分配电箱系统接线图注：本箱由EJ-03号箱引入CDB2-125-BVR2*16 –WL1 L.N 125ACDB2-125-BVR2*16-WL2125ACDB2-125-BVR2*16-WL3125ACDB2-125-BVR3*16-WL4CDB2-125-BVR3*16-WL5DZ20L-250/430-YJLV-3*25+2*16-WS 3L 125A 3L250AN30mA 0.1SCDB2-125-BVR3*16-WL63L 125APECDB2-125-BVR3*16-WL73L 125APE-端子排CDB2-125-BVR3*16-WL83L 125ACDB2-125-BVR3*16-WL93L 125A接地极EJ-04 分配电箱系统接线图注：本箱从EJ-09 号电箱引入加工棚生活区一生活区二N—端子排EJ-05 分配电箱系统接线图注：本电箱为加工棚各机具开关箱分配箱，由EJ-04号箱引入BLV3*185BLV-3*185+2*120-FPC75-TC2-CDM10-100/3300 同2 同2 同2 同2 同2N-端子排NEJ-06 分配电箱系统接线图注：本箱总线由EJ-04号箱引入同1 同1 同1 同1PE-端子排SJ-01开关箱系统接线图N100A N3LN100AN3L3L NSJ-06开关箱系统接线图SJ-07开关箱系统接线图100ANDZ15LE-100/4901-BVR-3*4-MT253L3LNSJ-08开关箱系统接线图100A3L 3LNSJ-09开关箱系统接线图SJ-010开关箱系统接线图NSJ-011开关箱系统接线图100AN3L3LNSJ-012开关箱系统接线图SJ-014开关箱系统接线图NSJ-015开关箱系统接线图100AN3L3LNSJ-016开关箱系统接线图100AN3L3L N。
配电箱空开及导线安装共26页PPT
配电箱空开及导线安装
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
临时用电配电箱安装图
十一、电气接线系统图和平面图（见附图）
150A空气开关(M1)
动
力
Ω
引
出
40A空气开关
×16
照明引出
进线总配电箱M(总) 接线系统图：
40A
漏电开关（钢筋切断机用）
漏电开关（钢筋弯曲机用）
150 A总漏电开关40A 漏电开关（钢筋拉直机用）
100A 漏电开关（钢筋对焊机用）
40A 漏电开关（木工圆盘锯机用）
分配电箱M(1) 接线系统图：
60A 漏电开关（砼搅拌机用）
A 漏
电开关（现场电焊机用）
分配电箱M(2) 接线系统图：
100A 漏电开关（设备塔机用）
40A 漏电开关（照明镝灯用）
分配电箱M(3) 接线系统图：
32A 漏电开关（A区办公照明用）
区路
漏
16A 漏电开关（B区路灯照明用）
M(4) 接线系统图：
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
配电箱空气开关及导线的安装(配电箱内部配线图) 共25页
空开A相配线照片：
空开B相配线照片：
空开C相配线照片：
第二排空开配线
1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不
得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的 第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次 侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
电气安装施工分项作业培训教材
配电箱内部配线
第一章 电气安装工程
1.配电箱内部配线
GF/PG008-DQ002
• 作业条件及现场准备工作
1、箱体安装完毕。 2、箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设
计图纸、配电箱安装要求。
•施工工序 箱体内导轨安装
导轨安装要水平，并与盖板空开操作孔相匹配。
空开零线配线照片（第一排）：
空开零线配线照片（第二排）：
第一排空开配线
1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不
得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的 第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次 侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
电工必备｜配电箱接线图了解接线图才能安全快速的安装配电箱！
电工必备｜配电箱接线图了解接线图才能安全快速的安装配电
箱！
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。
下面为大家介绍配电箱接线图及如何安装配电箱。
一、家庭配电箱接线图
二、一级配电箱接线图
三、二级配电箱接线图
四、家庭配电箱安装
1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。
2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。
3、空气开关的安装座架应光洁无阻并有足够的空间。
家庭配电箱安装要点是：
1、家庭配电箱应安装在干燥、通风部位，且无防碍物，方便使用。
2、家庭配电箱配电箱不宜安装过高，一般安装标高为1.8米，以便操作
3、进配电箱的电管必须用锁紧螺帽固定。
4、若家庭配电箱配电箱需开孔，孔的边缘须平滑、光洁。
5、配电箱埋入墙体时应垂直、水平，边缘留5—6毫米的缝隙。
6、配电箱内的接线应规则、整齐，端子螺丝必须紧固。
7、各回路进线必须有足够长度，不得有接头。
8、安装后标明各回路使用名称。
9、家庭配电箱安装完成后须清理配电箱内的残留物。
以上介绍了配电箱接线图及如何安装配电箱，让我们自己进行既安全又快速的配电箱安装吧。
看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见
麻烦评论区留言，我会挨个回复，谢谢大家。
请关注“装修工艺大师”每天推送关于装修文章，让您快速的了解装修，学会装修。
电箱接线示图
单相三线_三相四线_三相五线接线图说明
1、单相就是220V 电压
2、三相就是380V 电压
3、单相双线----------1根火线1根零线
4、单相三线----------1根火线1根零线+1根地线
5、三相四线----------3根相线1根零线（TN-C系统）
6、三相五线----------3根相线1根零线+1根地线（TN-S系统）
图一：单相三线
图二：三相五线
图三：三相五线制
图四：几种供电方式的区别
图五：五线之间架设模式
图六：漏电保护原理
图七：变压器引入线路
图八：线路黄、绿、红接入开关
图九：开关分断明显点
图十：总漏电开关保护引出相线到多路分路隔离开关模式
图十一：配电箱出线开关黄、绿、红（A、B、C）模式
图十二：配电箱门与箱体可靠连接作保护接零
图十三：分配电箱的分路隔离开关引出模式
图十四：单相开关箱设置模式
图十五：三相开关箱设置模式
图十六：固定式开关箱的中心点与地面要求
图十七：移动式末级开关箱其中心与地面要求
图十八：照明
图十九：动力设备。
配电箱安装详细图集(共7张PPT)
盘上、下边缘之间的间距。
有黄色的箭头可以看出总空开要下与控制住下电的缆分空的开截按面照第积一相排算起1、4、7、10、13、16、21、9、轨21道、2与4、轨27道为A之相间空开的的间位距置，。空开所连接的相
线（导照线 片的中颜采色用均的采是用4m黄m色2的导线股跨接较匹多。配
3、选择汇流排时需要配备与住电缆相匹
2.5mm2的导线时跨接空开的
2轨、道轨与道轨与道轨之道间之也间要的保间证距一。定的距离以保证在二次侧导线安装时能够有足个够数的空不间能一般超保过持在三2个0cm。（照片
中采用的是4mm2的导线股跨
接较多。但是跨接的数量越多
容易出问题的机会就越大，如
果末端零线烧坏所有跨接的回
路都会断电）
第一排空开按照第2、5、8的位置配装B相导线
的位置，空开所连接的相线导线的颜色均 采用黄色
导线在折弯时要与螺丝的拧 紧方向一致这样才能保证导 线在螺丝拧紧时不会被挤出
注 （意照事片项 中： 采1用、的上是、4m下m侧2轨的道导与线安股装跨盘接上较、多下。边缘之间的间距。
2导、线轨在道折与弯轨时道要之与间螺的丝间的距拧。紧方向一致这样才能保证导线在螺丝拧紧时不会被挤出
线5m导m线2的的导颜线色时均跨采接用空黄开色的个数不能超过三个。
但注是意跨 事接项的：数1、量上越、多下容侧易轨出道问与题的回路都会断电）
5（m照m片2的中导采线用时的跨是接4m空m开2的个导数线不股能跨超接过较三多个。。
第一排的零线按照进入A相的
轨注压优道意线选与 事 孔 配轨项小电道：在箱之1安安、间装装上也导详、要线细下保时图侧证时集轨一只道定能与的分安距股装离安盘以装上保容、证易下在发边二生缘次烧之侧坏间导端的线子间安和距装烧。时断能分够股有的足导开够线关的。空顺间序一般跨保接持在，2一0cm般采用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
21
导线绑扎照片（分照片）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全 部
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
22
导线绑扎照片（分照片）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
23
总结
1、本课件只是一个配电箱内部配线的示意，配线要求要以此为准，但其 他具体要求，如配电箱内开关规格、数量等要以图纸为准。
得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的 第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次 侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
15
空开A相配线照片：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
16
空开B相配线照片：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
17
空开C相配线照片：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部182、ຫໍສະໝຸດ 课件具体要求请参考配电箱安装要求。
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
24
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
2
•施工工序
箱体内导轨安装
导轨安装要水平，并与盖板空开操作孔相匹配。
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
3
导轨安装照片：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
4
箱体内空开安装
1、空开安装时首先要注意箱盖上空开安装孔位置，保证空开 位置在箱盖预留位置。其次开关安装时要从左向右排列， 开关预留位应为一个整位。
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
8
空开零线配线照片（第一排）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
9
空开零线配线照片（第二排）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
10
第一排空开配线
1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
11
空开A相配线照片：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
12
空开B相配线照片：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
13
空开C相配线照片：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
14
电气安装施工分项作业培训教材
配电箱内部配线 主讲： 李庆
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
1
第一章 电气安装工程
1.配电箱内部配线
GF/PG008-DQ002
• 作业条件及现场准备工作
1、箱体安装完毕。 2、箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设
计图纸、配电箱安装要求。
第二排空开配线
1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不
得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的 第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次 侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
7
空开零线配线
1、零线颜色要采用蓝色。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不
得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、不同相之间零线不得共用，如由A相配出的第一根黄色导线连接了二 个16A的照明开空，那么A相所配空开零线也只能配这两个空开，配完 后直接边接到零线接线端子上。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
导线绑扎
1、导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀,一般为 100mm。
2、扎带扎好后，不用的部分要用钳子剪掉。
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
19
导线绑扎照片（总照片）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
20
导线绑扎照片（分照片）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全 部
2、预留位一般放在配电箱右侧。第一排总空开与分空开之间 有预留一下完整的整位用于第一排空开配线。
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
5
空开安装照片：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
6
空开安装照片（第一排预留位）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
