高压电机和低压电机都有各自的优点以及缺点，那它们各自的优势和劣势体现在哪些方面呢？
高压电机与低压电机相比，有如下几个优势：
1、可以将电机功率做大，最大可以达到几千，甚至是几万千瓦。
这是因为，在输出同样的功率时，高压电机的电流可比低压电机的电流小很多。
例如：500KW，4级的三相交流电动机在额定电压为380V 时的额定电流为900A左右，而额定电压为10KV时只有30A左右。
所以高野电机绕组可以用较小的线径。
由此，高压电机的定子铜损也会比低压点击小。
对于较大功率的电机，使用低压电时，则因需要较粗的导线而需要更大面积的定子槽，使定子铁芯直径做的很大，整个电机的体积也会变得很大；
2、对于较大容量的电动机，高压电动机所使用的电源和配电设备比低压电机总体投资要少，并且线路损耗小，可以节省一定量的耗电。
特别是10KV的高压电动机，可以直接使用电网电源，这样的话，在电源设备上的投资会变得更少，使用也变得简便，故障率也会变小。
而高压电机与低压电机相比，其缺点是：
1、绕组的成本相对较高，相关的绝缘材料成本也会随之变高；
2、对使用环境的要求远远比低压电动机对环境的要求要高；
3、绝缘处理工艺较难，工时费用较多，电机制造周期较长。
西门子SINAMICS完美无谐波GH180系列高压变频器产品说明书
产品样本 05.2014高压变频器满足最高要求的变频器选择—— 可靠、精确、耐用西门子变频器是世界上最畅销的高压交流变频器，具有下列显著的综合优势：• 较低的运行成本• 精确的过程控制• 较低的维护成本• 提高生产效率• 杰出的可靠性• 直观的人机界面SINAMICS 完美无谐波GH180变频器应用在电力、石油、化工、采矿、冶金、市政等各种工业行业，帮助您显著提高生产率、增强能源利用率和降低运行成本。
使其成为高可靠性、高精度、长使用寿命的变频应用之首选。
SINAMICS 完美无谐波 GH180 系列高压变频器性能和价值的完美结合能源机构研究资料表明，工业电机每年耗费数万亿度的电能，超过全球全部用电量的50%。
优化的系统设计，效率更高的传动系统以及变频调速设备的应用等都将有助于降低能量消耗。
这意味着选择合适的变频器可以实现对电机、风机、泵和其他设备更为精确、有效的控制，从而有助于降低运行成本。
如果您的生产工艺过程使用了电机、风机或泵类，并且未安装变频器，您会由于过程效率低下而使每月能源成本达上千万美元。
2西门子可提供为客户量身定制的SINAMICS 完美无谐波GH180变频器，从而尽可能的提高效率。
我们是唯一一家可提供功率范围为225至120,000kW变频器的公司。
完美无谐波GH180变频器在全球总装机容量超过220万千瓦，久经考验的完美无谐波GH180 变频器可以承担您所交付的重任。
光明的前途建立在坚实的基础之上完美无谐波GH180变频器于1994年问世，是变频器行业的一次重大技术变革，在可靠性和创新方面不断树立工业标准。
伴随着电力电子功率器件技术进步，西门子对完美无谐波GH180变频器进行了持续的改进，表现在以下三个方面：提高可靠性和可用性、提高效率和减小变频器尺寸。
我们保持了完美无谐波GH180变频器的核心拓扑，并不断提高其性能，确保为产品提供支持。
通过保持相同的拓扑，降低了客户的维护、备件方面的成本，提高了产品质量，降低全周期成本。
西门子低压控制产品综合简介

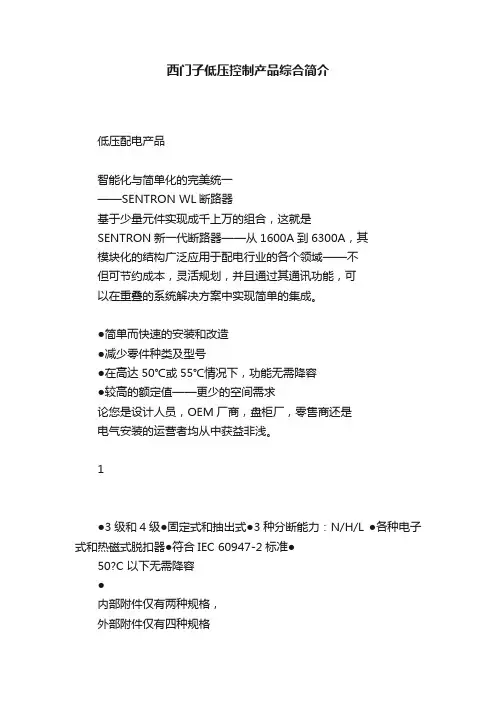

西门子低压控制产品综合简介低压配电产品智能化与简单化的完美统一——SENTRON WL断路器基于少量元件实现成千上万的组合，这就是SENTRON新一代断路器——从1600A到6300A，其模块化的结构广泛应用于配电行业的各个领域——不但可节约成本，灵活规划，并且通过其通讯功能，可以在重叠的系统解决方案中实现简单的集成。
●简单而快速的安装和改造●减少零件种类及型号●在高达50℃或55℃情况下，功能无需降容●较高的额定值——更少的空间需求论您是设计人员，OEM厂商，盘柜厂，零售商还是电气安装的运营者均从中获益非浅。
1●3级和4级●固定式和抽出式●3种分断能力：N/H/L ●各种电子式和热磁式脱扣器●符合IEC 60947-2标准●50?C 以下无需降容●内部附件仅有两种规格，外部附件仅有四种规格● 卡装式附件，操作简便●节省空间2新一代空气断路器——3WT●3WT空气断路器电流整定范围从630A到3200A规格I：630A-1600A规格II：2000A-3200A●3级和4级●固定安装和抽出式●分段能力高●3种电子脱扣器：ETU2WT，ETU8WT，ETU5WTSIRIUS系统优势一瞥：●模块化设计，所有部件集中装配，可按需组合●利用 7 种紧凑规格，降低成本，增加灵活性●螺钉安装，安全、可靠，接线简单●对SIRIUS NET 公开，可以与 AS接口及 PROFIBUS-DP 连接●寿命长，低维护率及高可靠性●器件宽度小、可并排安装，节省空间，可至60℃无需降容●符合 UL, CSA, 及船舶工程要求●供货及时准确●绿色产品和材料，可回收；低功耗●统一的附件范围，系列通用SIRIUS 3RT/3RH 接触器/中间继电器S00 至 S12 规格●机械和电气寿命长维修间隔周期长、零备件成本降低(3kW 接触器操作次数可达两百万次)●从 3 - 250 kW 只有七种规格扩容简单—采用同样大小的产品就可扩展额定功率●60℃时仍无须降容使用可用于更高的环境温度—使用起来更加灵活●辅助触头和浪涌抑制器可直接插入，无需接线安装简便、无接线成本、省时●附件可以上方安装(辅助触头、浪涌抑制器、电子式延时头)，从前方插入使并排安装接触器的附件更换或增加更加容易、节省空间、不改变原有宽度●从S00 - S3 的组装，从 S00 - S0 的拆卸不需任何工具操作简单—省时—只需一步即可完成电动机控制元器件3VU3，3VU16 断路器为额定电流最高可达 63A 的紧凑型断路器，可用于电机或其它负荷的起动、断开和保护，适用于任何一种气候。
【产品推荐】西门子8PT低压开柜有哪些优势详情介绍
【产品推荐】西门子8PT低压开柜有哪些优势详情介绍SIVACON 8PT是一种由西门子公司最新设计的新型的低压开关柜，它具有断路器技术、固定安装式技术、抽出式技术及插入式技术设计。
下方就为大家介绍一下西门子8PT低压柜的详细介绍：通过型式实验的低压开关柜安全可靠.灵活多样SIVACON是根据世界市场需要二开发的低压开关柜，他一方面可以提供完整的标准解决方案，另一方面，又可兼顾到当地的生产制造，由此给生产运行带来利润。
SIVACON是想世界各地推广的低压开关柜，塔克应用在最高至7400A额定电流的各种工作环境，它既可采用固定安装式设计，插入式设计，也可采用抽出式设计。
模块化的设计每台SIVACON都是由标准化和典型化的模块组成。
所有模块均符合西门子设计规范。
各种模块可以按照西门子设计规范任意组合，从而能满足各式各样的要求。
采用优质的西门子开关电器，确保了长期和高可靠的运行。
SIVACON的特点l通过型式试验的低压开关柜(TTA)l水平母线统一布置在开关柜的上方l3级和4级水母线系统共额定电流可至7400A共额定峰值耐受电流lpk可至375kAl器件隔室的深度尺寸大、适用于各种安装需求l模块化的器件隔室l开关柜可单面安装，也可以背靠背安装l外部电缆可以从柜子的上部或下部进入，也可以在柜体的前部和后部进行安装连接l每台设备均通过型式试验来验证安全性及各项质量l西门子开关电器可保证运行可靠性l通过当地生产，供销世界各地l灵活多样，是解决方案具有较高的经济性多种用途的SIVACON低压开关柜独特的门锁，铰链和SIVACON标识牌l统一的设计易于品牌的识别l高强度且通过燃弧试验验证的门锁和铰链，确保了内部燃弧故障时柜门不被弹开，保障人身安全l特殊设计的铰链能保证单柜时门的最大开启角度为180°，并柜时大于140°SIVACON永远满足客户的要求SIVACON的模块化技术能使开关柜完美地适应各种要求：机动灵活：l水平母线连接方便l水平母线统一布置在开关柜的上方l器件可任意装入器件隔室，它与水平母线系统和开关柜的深度尺寸无关l可根据要求来分隔各功能隔室（符合IEC6-439-1规定的形式1至形式4）骨架和外壳：尺寸精准，结构牢固SIVACON的骨架尺寸精准稳固：骨架是开关柜的承重结构，应有牢固的钢板型材相互连接而构成。
西门子电机介绍

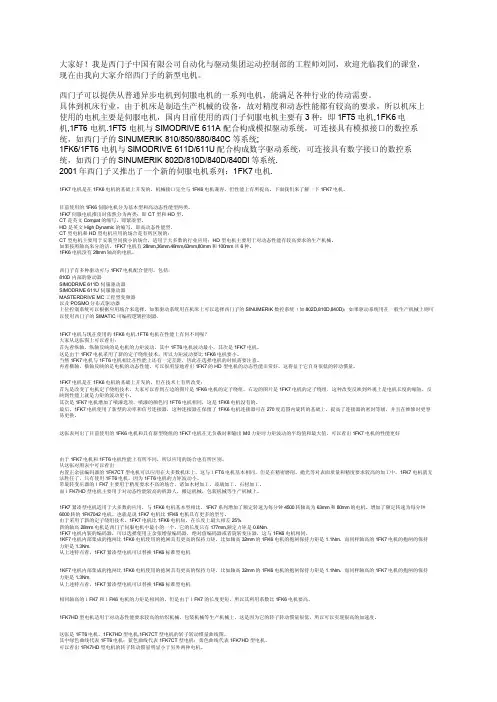

大家好！我是西门子中国有限公司自动化与驱动集团运动控制部的工程师刘同，欢迎光临我们的课堂，现在由我向大家介绍西门子的新型电机。

西门子可以提供从普通异步电机到伺服电机的一系列电机，能满足各种行业的传动需要。
具体到机床行业，由于机床是制造生产机械的设备，故对精度和动态性能都有较高的要求，所以机床上使用的电机主要是伺服电机，国内目前使用的西门子伺服电机主要有3种：即1FT5电机,1FK6电机,1FT6电机.1FT5电机与SIMODRIVE 611A配合构成模拟驱动系统，可连接具有模拟接口的数控系统，如西门子的SINUMERIK 810/850/880/840C等系统;1FK6/1FT6电机与SIMODRIVE 611D/611U配合构成数字驱动系统，可连接具有数字接口的数控系统，如西门子的SINUMERIK 802D/810D/840D/840Di等系统.2001年西门子又推出了一个新的伺服电机系列：1FK7电机.1FK7电机是在1FK6电机的基础上开发的，机械接口完全与1FK6电机兼容，但性能上有所提高。
下面我们来了解一下1FK7电机。
目前使用的1FK6伺服电机分为基本型和高动态性能型两类。
1FK7伺服电机推出时依然分为两类：即CT型和HD型。
CT是英文Compat的缩写，即紧凑型。
HD是英文High Dynamic的缩写，即高动态性能型。
CT型电机和HD型电机应用的场合是有所区别的：CT型电机主要用于安装空间狭小的场合，适用于大多数的行业应用；HD型电机主要用于对动态性能有较高要求的生产机械。
如果按照轴高来分的话，1FK7电机有28mm,36mm,48mm,63mm,80mm和100mm共6种。
1FK6电机没有28mm轴高的电机。
西门子有多种驱动可与1FK7电机配合使用，包括：810D内部的驱动器SIMODRIVE 611D伺服驱动器SIMODRIVE 611U伺服驱动器MASTERDRIVE MC工程型变频器以及POSMO分布式驱动器上位控制系统可以根据应用场合来选择，如果驱动系统用在机床上可以选择西门子的SINUMERIK数控系统（如802D,810D,840D)；如果驱动系统用在一般生产机械上则可以使用西门子的SIMATIC可编程逻辑控制器.1FK7电机与现在使用的1FK6电机,1FT6电机在性能上有何不同呢？大家从这张图上可以看出：首先看纵轴，纵轴反映的是电机的力矩波动，其中1FT6电机波动最小，其次是1FK7电机。
