•(1)、梁集中标注的内容，有五项必注值及一项选注值，规定如下： •①、梁编号，该项为必注值。由梁类型代号、序号、跨数及有无 悬挑代号组成。根据梁的受力状态和节点构造的不同，将梁类型代 号归纳为六种，见下表的规定。
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
代号 KL WKL KZL L XL JZL
1．列表注写方式
以适当比例绘出柱的标准层平面布置图，包括框架柱、梁 上柱等，标注出柱的轴线编号、轴线间尺寸，并将所有柱进行编 号(构件代号、柱的序号)，在同一编号的柱中选一根柱的截面， 以轴线为界，标注出柱的截面尺寸。再列出柱表，在表中注写相 应的柱编号、柱段起止标高、柱的截面尺寸、配筋等。若柱为 对称配筋，需在表中分别表示各边的中部筋，并配上柱的截面形 状图及箍筋类型图。
柱的截面注写法是在标准层平面布置图上，在同一编号 的柱中选一个截面，适当放大比例，在图原位直接注写其截面 尺寸和配筋来表示柱的施工图。
在柱截面图上先标注出柱的编号，在编号后面注写其截 面尺寸bxh，角筋或全部纵筋、箍筋，包括钢筋级别、直径与 间距，并标注截面与轴线的相对位置。
上图中分别表示了框架柱、梁上柱的截面尺寸和配筋。图中编 号KZl的柱所标注的“600x600‘’表示柱的截面尺寸，其425表 示角筋为4根直径为25mm的Ⅱ级钢筋， 10—100／200则表示箍 筋为直径10mm的I级钢筋，其间距在加密区为100mm，非加密区 为200mm。柱的截面图的上方标注的5 25，表示b边一侧配置的
•当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部 的高度值，即b×h1/h2（见下图）。
பைடு நூலகம்
• ③梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数，该 项为必注值。箍筋加密区与非加密区的不同间距及肢数需用斜线分 隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与 非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在 括号内。加密区范围见相应抗震级别的构造详图。
混凝土结构施工图平面整体表示方法平法施工图PPT课件
第26页/共32页
平法施工图 柱表
柱平法施工图— 列表注写方式
•注写柱纵筋。当柱纵筋直径相同，各边根数也相 同时，将纵筋注写在“全部纵筋”一栏中；除此 之外，柱纵筋分角筋、截面b边中部筋和h边中部 筋三项分别注写。 •注写箍筋类型号及箍筋肢数。 •注写柱箍筋，包括钢筋级别、直径与间距。 柱表
第2页/共32页
平法施工图概述
在平面图上表示各构件尺寸和配筋的方式有三 种：
平面注写方式 ………………. 标注梁 列表注写方式 ………………. 标注柱和剪力墙 截面注写方式 ………………. 标注柱和梁
第3页/共32页
平法施工图概述
• 按平法设计绘制结构施工图时，应将所有柱、 墙、梁构件进行编号，编号中含有类型代号 和序号等。
第27页/共32页
柱第平28页法/共施32页工图——列表注写方式
柱平第2法9页施/共3工2页图——列表注写方式
柱平法施工图— 截面注写方式
截面注写方式——在分 标准层绘制的柱平面 布置图的柱截面上， 分别在同一编号的柱 中选择一个截面，以 直接注写截面尺寸和 配筋具体数值的方式 来表达柱平法施工图。 （如图所示）
第30页/共32页 柱平法施工图
第31页/共32页
感谢您的观看。
第32页/共32页
•梁支座上部纵筋
•梁下部纵筋
第11页/共32页
平面注写方式练习：
根据平法施工图绘制 1-1、2-2 、3-3、 4-4 截面图
第12页/共32页
第13页/共32页
第14页/共32页
用传统表达方式画出的一根两跨钢筋混凝土连续梁的配筋图
建筑结构平法施工图的平面整体表示方法
上海济光职业技术学院毕业实践报告（论文）建筑结构平法施工图的平面整体表示方法姓名：方利祥建筑结构平法施工图的平面整体表示方法前言设计是工程建设的核心与灵魂，图纸则是其重要的表达方式。
设计图纸的水平与质量的高低，直接关系到工程项目的优劣。
然而，设计只是纸面上的想象与构思，必须经过施工阶段才能真正地形成实际上的建筑物。
因此，要使建筑工程达到高水平，设计方与施工方互相协调、密切配合是关键。
要达到建筑工程的高水平，即建筑施工高速度、高质量、高效益和低消耗的要求，优秀、科学的设计施工图将会起到决定性的作用。
平法施工图是一种符合中国国情、技术先进、与国际接轨的优秀、科学的施工图。
采用平法施工图，可以实现设计方与施工方的识图同步，减少施工单位与设计单位在识图问题上的沟通，既节省时间提高效率，又减少失误增加安全系数，施工企业可全面提高施工水平，取得可观的经济效益和社会效益。
本人在实习过程中多次进行梁、板、柱的配筋的核对工作，因此接触到大量的平法施工图，对梁、板、柱平法施工图的中各信息的表示有一定的认知；且后期进行梁、板、柱平法施工图的绘制，既在平法施工图上注写梁、板、柱的编号、尺寸、配筋等信息，对平法施工图中各种信息标注以及绘制规范有所领悟。
固查阅资料写下此篇报告，以总结本人在实习过程中对平法施工图中各信息的表示方法的学习成果。
建筑结构平法施工图的平面整体表示方法目录前言一、平法施工图概述1.1 平法施工图表示方法的概念和产生1.2 平法施工图表示方法与传统表示方法的区别和发展历程1.3 平法施工图基本内容二、平法施工图中梁的平面表示法2.1平面注写方式2.2截面注写方式三、平法施工图中板的平面表示法3.1 有梁楼盖板的平面表示法3.2 无梁楼盖板的平面表示法四、平法施工图中柱的平面表示法4.1 列表注写方式4.2 截面注写方式五、心得体会谢词参考文献一、平法施工图概述1.1 平法施工图表示方法的概念和产生平法就是用平面来表达结构尺寸、标高、配筋、构造等的绘图方法，是用在建筑里面的结构施工图。
平面整体表示方法
平面整体表示方法（平法）一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。
日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。
美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。
据此中国传统的设计方法也必须改革。
2、平法的原理：设计流程：设计结构体系〉结构分析（力学分析）〉结构施工图设计。
结构设计是一种是商品，有使用价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。
现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。
（注：节点构造是算不出来的，是由研究人员试验出来的。
）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。
基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。
平面整体设计方法，含表示方法和标准图两部分。
节点构造标准化后，施工公司的劳动量加大。
3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。
构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。
平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。
平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。
平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。
现在，3个建筑师配1个结构师。
二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。
嵌固部位以下箍筋也划归到基础结构部位，不归本图集。
（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。
平面整体表示法
列 表 注 写 法 一
对于圆柱，注写柱截面尺寸b×h 一栏在圆柱直径前加 d表示。圆柱截面与轴线的位置关系也用参数代号b1、b2 和 h1、h2 表示。 四、柱纵筋的注写 当柱纵筋直径相同，各边根数也相同时（包括矩形柱、 圆柱和芯柱），将纵筋注写在“全部纵筋”一栏中；除此 之外，柱纵筋分角筋、截面b 边中部筋和h 边中部筋三项分 别注写（对于采用对称配筋的矩形截面柱，可仅注写一侧 中部筋，对称边省略不注）。
六、梁顶面标高高差，该项为选注值
2.2.2 原位注写内容
梁原位标注的内容，规定如下： 一、梁支座上部纵筋，该部位含通长筋在内的所有纵筋： 1．当上部纵筋多于一排时，用斜线“/”将各排纵筋自上 而下分开。 例：梁支座上部纵筋注写为6Φ25 4/2，则表示上一排纵筋 为4Φ25，下一排纵筋为2Φ25。 2．当同排纵筋有两种直径时，用加号“+”将两种直径 的纵筋相联，注写时将角部纵筋写在前面。 例：梁支座上部有四根纵筋，2Φ25 放在角部，2Φ22 放在 中部，在梁支座上部应注写为2Φ25+2Φ22
柱列表注写法图例
1.3 截面注写法
截面注写方式，系在分标准层绘制的柱平面布置图的柱 截面上，分别在同一编号的柱中选择一个截面，以直接注写 截面尺寸和配筋的具体数值的方式来表达柱平法施工图。 对除芯柱之外的所有柱截面按规定进行编号，从相同编号 的柱中选择一个截面，按另一种比例原位放大绘制柱截面配 筋图，并在各配筋图上继其编号后再注写截面尺b×h、角筋 或全部纵筋（当纵筋采用一种直径且能够图示清楚时）、箍 筋的具体数值（箍筋的注写方式及对柱纵筋搭接长度范围的 箍筋间距要求同第2.2.2 条第六款），以及在柱截面配筋图上 标注柱截面与轴线关系b1、b2、h1、h2 的具体数值。当纵筋采 用两种直径时，须再注写截面各边中部筋的具体数值（对于 采用对称配筋的矩形截面柱，可仅在一侧注写中部筋，对称 边省略不注）。
混凝土结构施工图平面整体表示方法学习精品文档53页

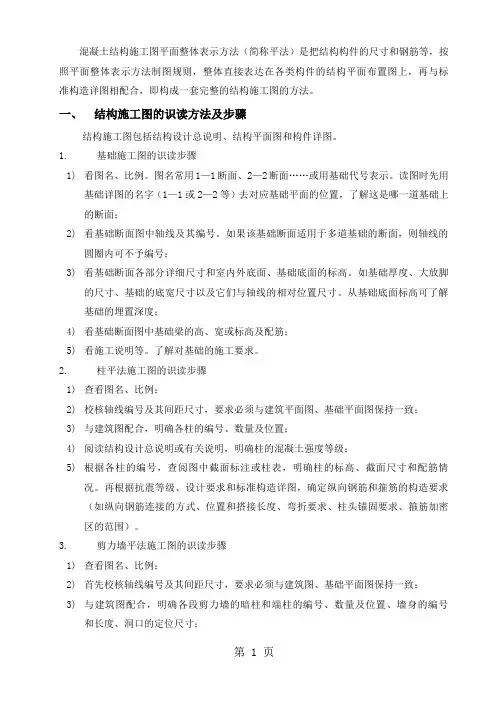

混凝土结构施工图平面整体表示方法（简称平法）是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。
