电厂高旁阀振动原因分析及处理
某机组高旁阀内漏故障分析及优化改造
某机组高旁阀内漏故障分析及优化改造李 清 黄宝仓 董彦超 黄 庚 刘二峰（湖北能源集团鄂州发电有限公司）摘 要：高旁阀作为汽轮机中不可或缺的关键设备，其内漏严重影响机组的经济性和安全性。
本文通过分析某机组高旁阀内漏的产生原因和机理，采用优化设计方法，改善了高旁阀的结构和材料，降低了内漏风险。
通过机组的运行测试，证明了该治理方案的可行性和有效性，对同类机组的高旁阀内漏治理具有重要的借鉴意义。
关键词：高旁阀；内漏；经济性；治理方法０ 引言在燃煤电厂汽轮机组运行中，高旁阀是汽轮机高压缸启动控制和调节的重要阀门，其长期受到高温、高压的过热蒸汽冲蚀，尤其是在阀门处于微开启或小开度时，阀门前后压差极大，高参数的蒸汽将直接冲刷阀芯、阀座密封面［１］。
长此以往，将造成密封面被破坏、蒸汽内漏、阀后温度升高、减温水投放量大，影响机组的经济性和安全性，也增加了维修维护的工作量和费用。
某机组装设一台４０％ＢＭＣＲ高旁阀，型号为ＨＢＳＥ２８０ ２００ １，采用气动控制。
高旁阀的工作参数见表１。
表１ 高旁阀技术参数主蒸汽量／（ｔ／ｈ）高旁流量／（ｔ／ｈ）入口蒸汽压力／ＭＰａ出口蒸汽压力／ＭＰａ入口蒸汽温度／℃出口蒸汽温度／℃气源压力／ＭＰａ２２５０９００２５ ５５ １１５７１３５５０ ６１ 高旁阀运行情况及内漏原因分析１ １ 高旁阀运行情况该机组高旁阀自投运以来，长期存在内漏情况，轻则造成密封面缺损，重则导致整个阀芯冲起沟壑，每次停机检修都需要维修处理；每逢大修，还需对整套阀内件进行更换，更换完成后很快再次内漏，未能从根本上解决内漏的问题。
频繁的阀门解体、维修密封面、更换密封件等工作，大大增加了维修维护的工作量和费用，同时影响机组经济性［２ ３］。
１ ２ 高旁阀内漏原因分析针对该机组高旁阀内漏问题，经分析，主要原因包括以下几方面：（１）在启机过程中长期小开度运行，蒸汽过热度未达到饱和状态，湿蒸汽冲刷密封面，蒸汽夹带水珠对密封面冲刷极大，严重者开机一次就破坏密封面造成内漏，如图１所示。
600 MW机组高压调节阀振动大的原因分析及处理措施
600 MW机组高压调节阀振动大的原因分析及处理措施徐升【摘要】某600 MW超临界机组运行中高压调节阀及油管路振动大，伴随着EH 油泵电流突升及油压降低，分步排查发现是由于油站蓄能器以及高压供油管路蓄能器破裂，导致高压气体夹杂其他杂质进入油系统引起高压调节阀伺服阀卡涩。
经逐个检测，根据油动机状态确定相应的处理方法，详细介绍了在线隔离油动机更换伺服阀过程，油系统已恢复正常运行。
%Fierce high-pressure regulating valve and oil pipe vibration occur in operation of 600 MW super-critical units with current surge of EH oil pump and the oil pressure decrease. It is detected step by step that the causes are rupture of oil station accumulator and high-pressure oil supply pipeline accumulator, due to which high-pressure gas and other impurities enter into the oil system and cause jam in servo valve of high-pressure regulation valve. Through one-by-one test, the corresponding treatment methods are determined by state of oil servomotors. The paper expounds online servo valve replacement by isolating oil servomotor, after which oil system goes back into normal operation.【期刊名称】《浙江电力》【年(卷),期】2016(000)001【总页数】5页(P53-56,65)【关键词】600 MW机组;蓄能器;调节阀;管路振动;伺服阀;在线更换【作者】徐升【作者单位】浙江大唐乌沙山发电有限责任公司，浙江象山 315722【正文语种】中文【中图分类】TK267某哈尔滨汽轮机厂N600-24.2/566/566型600 MW超临界机组，安装有哈尔滨汽轮机厂配套提供的EH（抗燃油）系统，高压调节阀采用伺服型执行机构。
某电厂高压给水泵异常振动的诊断与处理
某电厂高压给水泵异常振动的诊断与处理电厂的高压给水泵是重要的设备之一，其正常运转对于电厂的稳定运行起着至关重要的作用。
然而，由于各种原因，高压给水泵在运行过程中可能会出现异常振动的情况，严重影响其运行效果和寿命。
因此，针对高压给水泵出现异常振动问题，我们需要及时进行诊断与处理。
本文将从振动原因分析和处理方法两个方面介绍高压给水泵异常振动的诊断与处理。
一、振动原因分析高压给水泵出现异常振动可能有多种原因，主要可归纳为以下三个方面：1.设计和制造中的缺陷设计和制造中的缺陷可能是导致高压给水泵振动的根本原因。
例如，叶轮截面尺寸不均匀、轴承设计不合理、转子不平衡等。
这些缺陷可能会导致泵体发生不对称的振动，甚至导致泵体结构破坏。
2.设备运行中的故障设备运行中的故障也是导致高压给水泵振动的重要原因。
例如，泵与管道连接处漏水、叶轮与泵体之间间隙大、轴承磨损、轴套松动等。
这些故障产生的振动通常与转子旋转速度相关，其频率也较高。
3.环境和操作因素环境和操作因素可能是导致高压给水泵振动的外部原因。
例如，管道中的水流量、气体对泵的负载影响、泵房温度变化等。
这些因素都可能导致泵体的振动变化，从而影响泵体的稳定运行。
以上三个方面的原因可能同时存在，复杂的振动原因需要通过全面的实际情况分析才能得到准确的诊断。
二、处理方法1.根据振动原因对泵进行检查和维修对于高压给水泵的检查和维修，在确立振动原因之后，根据具体情况进行操作。
例如，进行泵体和转子平衡校正、更换轴承和轴套、更换叶轮等。
这些维修操作可以大幅度减少泵体的振动，从而提高泵的稳定性和寿命。
2. 对泵周边环境进行改善环境对泵的振动也具有重要影响，因此需要对周边环境进行改善。
例如，减轻管道负荷、加强管道支撑、安装减震器等。
这些措施可以减少泵受到的外部振荡，减轻泵体的负载，从而减少泵的振动。
3.定期对泵进行检查和保养定期对泵进行检查和保养也是提高泵稳定性和寿命的重要措施，可以及时发现和处理泵体中的缺陷和故障。
某电厂高压给水泵异常振动的诊断与处理
某电厂高压给水泵异常振动的诊断与处理一、引言高压给水泵是电厂中非常重要的设备之一，它负责将供水压力增加至满足锅炉工作压力的要求，保障锅炉运行的正常稳定。
在实际运行中，由于多种原因，高压给水泵往往会出现异常振动的现象，严重影响了其正常工作，降低了电厂的效率和安全性。
及时准确地进行异常振动的诊断与处理对于维护设备的正常运行至关重要。
本文将针对某电厂高压给水泵异常振动的诊断与处理进行详细介绍。
二、异常振动的诊断1. 振动参数的监测高压给水泵的异常振动通常是由于叶轮不平衡、轴承损坏或液体不均匀进入泵内等原因引起的。
对振动参数的监测十分重要。
一般来说，振动包括径向振动和轴向振动两个方向，可通过振动传感器采集相关数据。
还需考虑振动频谱和相对振动加速度的变化情况，以及振动频率与泵的转速之间的关系，通过监测这些振动参数的变化，可以初步判断出异常振动的原因。
2. 温度和压力的监测除了振动参数外，温度和压力的监测也是异常振动诊断的重要参考。
泵的工作温度和压力都会受到叶轮不平衡、轴承损坏或液体进入泵内不均匀等因素的影响，通过监测泵的工作温度和压力，可以更加全面地了解泵的工作状态，为诊断异常振动提供更多的信息。
3. 音频分析由于高压给水泵工作时产生的声音包含了丰富的信息，通过音频分析也能够帮助诊断异常振动的原因。
轴承的损坏、叶轮不平衡等问题，都会产生不同的声音，通过专业的音频分析设备，可以将这些声音记录下来，并进行分析诊断异常振动的原因。
三、异常振动的处理1. 平衡叶轮叶轮不平衡是导致高压给水泵异常振动的常见原因之一。
对叶轮进行平衡处理是关键的一步。
在进行叶轮平衡处理时，需要采用专业的平衡设备，严格按照叶轮的设计要求进行平衡，并及时检查叶轮平衡后的效果，确保叶轮平衡的有效性。
2. 调整轴承轴承损坏也是导致高压给水泵异常振动的常见原因之一。
对于轴承损坏的处理，首先需要对轴承进行检查，确认轴承是否损坏，如果发现轴承存在问题，则需要及时更换或修复轴承。

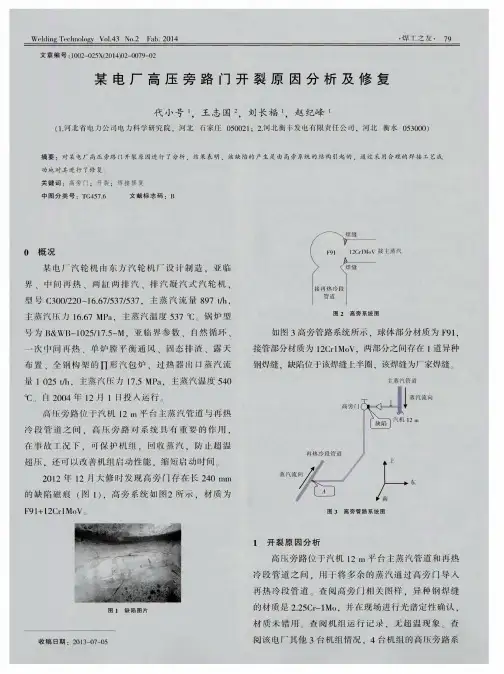

某电厂高压旁路门开裂原因分析及修复
