柱塞泵基础知识
柱塞泵基础知识
一、适用工况：
输送介质： 清水、油田污水、聚合物等
介质温度： ≤80℃
输送压力: ≤60MPa
输送排量： ≤ 120m3/h
二、柱塞泵型号
型号：5ZB-12/42 5——五柱塞 ZB——柱塞泵 12——额定排出压力下的排量12m³/h
42——额定排量下的排出压力42MPa
三、技术参数 5ZB-12/42型注水泵
四、结构组成
往复式 注水泵主要 由（ 动力 端、液力端、 盘根盒总成、 箱体、底座 总成、）组 成，
四、结构组成
动力端总成:
a 、曲轴 b 、连杆总成 c 、十字头总成 d 、 联接卡子 e 、 柱塞
四、结构组成
连杆总成:
四、结构组成
十字头总成:
四、结构组成
液力端总成:
四、结构组成
液力端总成:
2．油封损坏 1．泵头内有气体
1．重新装配油封
2．更换新油封 1．排出气体 2．增大供液量
7
进液管线振动过大 2．供液不足
1．油品不符合要求
2．润滑油乳化或变质 8 曲轴箱油温过高 3．泵超负荷作业 4．曲轴箱油面过高或过低
1．更换油品
2．更换润滑油 3箱内机械故障
七、常见故障及排除方法
装配时允许的缺陷以及机械和水力原因都会引起泵使用中发生故障，下面 是经常遇到的故障和发生原因和解决办法。
序号 1 故障情况 1．供水不足 吸入排出压力表波动超限 2．吸排液阀泄漏 3．压力表管路有空气 1．曲轴轴向窜动过大 产生原因 排除方法 1．解决供水问题 2．检查吸排液阀 3．排出管内空气 1．检查轴向间隙
输送介质 清水、污水 吸入压力 0.03-1.5 Mpa 排出压力 42 36 31 28 25 22.5 20 16 Mpa 额定流量 11.8 13.9 16.7 18.4 20.2 23 26.5 33.1 M3/h 柱塞直径 35 38 41 43 45 48 51 57 mm 冲程mm 127 ≥80 泵效 Y315L-4 电机型号 电机功率 185 kw 3450× 2380× 1710 外型尺寸 整机质量 7000 Kg
柱塞泵技术参数
柱塞泵技术参数摘要：一、柱塞泵概述二、柱塞泵的技术参数1.缸体与柱塞2.工作容积3.端面配油径向载荷4.配流盘5.轴径较小三、缸体倾斜的限制四、配流传动轴的作用五、柱塞泵的应用领域正文：一、柱塞泵概述柱塞泵是一种常见的液压泵，广泛应用于各种液压系统中。
其主要构成部分为缸体和柱塞，柱塞在缸体内进行往复运动。
在工作容积增大时，柱塞泵会吸油；而在工作容积减小时，则会排油。
二、柱塞泵的技术参数1.缸体与柱塞：柱塞泵的缸体与柱塞是其核心部件。
缸体通常为圆筒形，柱塞则是圆柱形，它们之间的配合精度直接影响着泵的工作效率和寿命。
2.工作容积：柱塞泵的工作容积是指柱塞在往复运动过程中，从一个端点到另一个端点所扫过的空间体积。
工作容积的增大或减小，决定了泵的吸油或排油能力。
3.端面配油径向载荷：端面配油径向载荷由缸体外周的大轴承所平衡，它能够有效限制缸体的倾斜，保证泵的稳定运行。
4.配流盘：配流盘是柱塞泵的一个重要部件，它能够根据需要，调整泵的输出流量和压力，实现对液压系统的精确控制。
5.轴径较小：柱塞泵的轴径较小，这使得泵的结构更加紧凑，同时也降低了泵的重量和成本。
三、缸体倾斜的限制在柱塞泵的工作过程中，缸体的倾斜会对泵的性能产生不良影响。
为了解决这个问题，设计者采用了端面配油径向载荷平衡缸体外周的大轴承，有效限制缸体的倾斜。
四、配流传动轴的作用配流传动轴是柱塞泵的一个重要部件，它主要负责将电机的转矩传递给泵，从而使柱塞进行往复运动。
此外，配流传动轴还能够通过调整轴径大小，实现对泵的流量和压力的控制。
五、柱塞泵的应用领域柱塞泵广泛应用于各种液压系统中，如工程机械、汽车、船舶、机床等。
柱塞泵 原理
柱塞泵原理柱塞泵是一种常见的流体传动机械，它是通过柱塞在泵壳内的来回运动完成液体的吸入和排出，实现流体的输送。
下面就让我们一起来了解一下柱塞泵的原理。
一、构造组成柱塞泵主要由下列部分组成：1.泵体：泵壳即泵体，它是容纳柱塞的设备，其内部腔体要充分密封。
2.柱塞：柱塞是直径与泵缸相同的柱形活塞，它是泵的一个重要组成部分，它的密封性能直接影响该泵的使用效果。
3.阀门：阀门主要分为吸入阀和排出阀，一般采用球阀、活塞阀或千斤顶阀来实现。
4.传动机构：传动机构通常是通过高速转动的马达和齿轮来驱动柱塞的上下运动。
二、工作原理柱塞泵的工作原理比较简单，其工作流程如下：1.柱塞向上运动，容积增大，泵腔内压力降低，吸入阀自动开启，形成低压区域。
2.柱塞向下运动，容积减小，泵腔内压力升高，排出阀自动开启，形成高压区域。
3.柱塞不断上下运动，让泵腔内的液体不断被吸入和排出，完成流体的输送。
三、应用领域柱塞泵被广泛应用于各种工业领域，如化工、石油、食品等。
由于其工作原理简单、精度高、线性输出特性好等优点，在许多场合中被视为首选的流体传输机械。
四、优点和不足柱塞泵的优点主要有以下几点：1.封闭式结构使得泵的耐腐蚀性能好。
2.不需加油、无油脂污染。
3.输送精度高，能够对细小的流量变化做出快速响应。
4.有效地减小了泵管脱落及滑动部件因振荡而产生噪声的风险。
柱塞泵的不足主要有以下几点：1.输出压力、由柱塞尼龙、阀门孔和密封件反复磨损而降低。
2.构造复杂，维护难度大。
浅析柱塞泵的分类结构原理及特点
浅析柱塞泵的分类结构原理及特点柱塞泵是一种重要的液压泵，其主要用途是输送高压液体。
柱塞泵按照结构分类有多种，本文将从分类、结构、原理和特点方面进行介绍。
一、分类1、结构分类柱塞泵主要分为斜盘柱塞泵、轴向柱塞泵和径向柱塞泵三类。
2、传动分类柱塞泵又可以按照传动分类分为机械式、液压式、电动式、气动式、燃气式等类型。
二、结构1、斜盘柱塞泵斜盘柱塞泵由两个斜盘和几个柱塞组成，每个柱塞都是独立运动的。
当斜盘旋转时，每个柱塞依次压缩、推压和吸入油液，从而实现输送油液的功能。
2、轴向柱塞泵轴向柱塞泵主要由柱塞、缸体、驱动轴等组成。
当驱动轴旋转时，柱塞在缸体内做往复运动，从而实现油液的输送。
三、原理柱塞泵的原理是利用柱塞在缸体内往复运动实现液压输送。
在柱塞泵运行中，柱塞在缸体内做往复运动，压缩和推压油液，从而形成高压油液，最后由出口处流出，以达到输送油液的目的。
四、特点1、体积紧凑、重量轻柱塞泵体积紧凑，重量轻，可以轻松安装在各种设备中。
2、高安全性柱塞泵工作稳定，使用寿命长，具有较高的安全性。
3、高压力输送柱塞泵在运行过程中能够产生较高的压力，使得油液能够顺畅地输送到需要的地方。
4、精度高由于柱塞泵在运行时能够控制压力和流量，因此其精度高，能够满足各种对油液输送流量和压力的需要。
5、可靠性高柱塞泵运行时可以控制压力和流量，具有高可靠性，大大减少了设备的故障发生率。
总之，柱塞泵是一种非常实用的液压泵，广泛应用于各个领域。
其紧凑、轻便、高压力、高精度和高可靠性等特点，使得其成为未来液压输送的不可或缺的一部分。
柱塞泵技术参数
柱塞泵技术参数摘要：一、柱塞泵概述二、柱塞泵的工作原理三、柱塞泵的技术参数四、柱塞泵的应用领域五、柱塞泵的优缺点正文：一、柱塞泵概述柱塞泵是一种常见的液压泵，主要由缸体和柱塞组成。
柱塞在缸体内进行往复运动，根据工作容积的变化，实现吸油和排油。
柱塞泵具有结构简单、工作稳定、输出流量均匀等特点，在液压系统中被广泛应用。
二、柱塞泵的工作原理柱塞泵的工作原理是利用柱塞在缸体内的往复运动，改变工作容积，从而实现液压油的吸入和排出。
当柱塞向外运动时，缸体内工作容积增大，此时泵吸油；当柱塞向内运动时，缸体内工作容积减小，此时泵排油。
通过配流盘来调节液压油的流向，从而实现输出流量的控制。
三、柱塞泵的技术参数柱塞泵的技术参数主要包括排压比、工作效率、输入功率、输出流量、工作压力等。
排压比是衡量柱塞泵性能的重要指标，它直接影响到泵的工作效率。
工作效率是指泵输出功率与输入功率之比，效率越高，说明泵的性能越好。
输入功率和输出流量是衡量泵工作能力的指标，输入功率越大，输出流量越多，说明泵的能力越强。
工作压力则是指泵能承受的最大压力。
四、柱塞泵的应用领域柱塞泵在液压系统中具有广泛的应用，主要应用于工程机械、汽车、船舶、机床等领域。
在工程机械中，柱塞泵常用于液压起重机、液压挖掘机等设备；在汽车行业中，柱塞泵常用于动力转向、液压制动等系统；在船舶领域，柱塞泵常用于船舶的舵机、起锚机等设备；在机床行业中，柱塞泵常用于数控机床、磨床等设备。
五、柱塞泵的优缺点柱塞泵具有结构简单、工作稳定、输出流量均匀等优点，在液压系统中得到广泛应用。
然而，柱塞泵也存在一些缺点，如泵的效率较低、容易泄漏、对油质要求较高等。
液压泵柱塞泵PPT课件
第12页/共29页
(2)手动伺服变量机构
泵输出的压力油由单向阀a进入腔d，液压力作用在 活塞4的下端。当与阀芯1相连结的拉杆不动时 (图示状态)，活塞4上腔g处于封闭状态，活塞不 动。当拉杆下移时，推动阀芯1下移，d腔油经通 道e进入上腔g。由于变量活塞上端的有效面积大 于下端，向下的液压力大于向上的，变量活塞4 也随之向下移动，直到将通道e的油口封闭。变 量活塞下移，带动斜盘3摆动，斜盘倾斜角增加， 泵的输出流入随之增加；

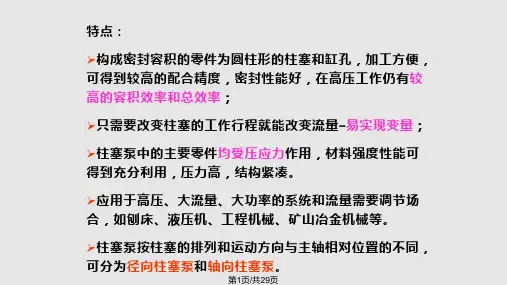

特点：
➢构成密封容积的零件为圆柱形的柱塞和缸孔，加工方便， 可得到较高的配合精度，密封性能好，在高压工作仍有较 高的容积效率和总效率；
➢只需要改变柱塞的工作行程就能改变流量-易实现变量；
➢柱塞泵中的主要零件均受压应力作用，材料强度性能可 得到充分利用，压力高，结构紧凑。
➢应用于高压、大流量、大功率的系统和流量需要调节场 合，如刨床、液压机、工程机械、矿山冶金机械等。
第17页/共29页
第18页/共29页
3.4.3 径向柱塞泵
第19页/共29页
第20页/共29页
3.4.3 径向柱塞泵 转子2的中心与定子1的中心之间有一个偏心量e。在固定不动的配流轴3
上，相对于柱塞孔的部位有相互隔开的上下两个配流窗口，该配流窗口又分 别通过所在部位的二个轴向孔与泵的吸、排油口连通。
活塞2自身停止运动。
➢同理，当手柄使伺服阀芯3向上移动时，
变量活塞向上移动。
a 1
4
p
5
第14页/共29页
图 2.20 手动伺服变量机构图
3.4.2 斜轴式轴向柱塞泵
传动轴5的轴线相对于缸体3有倾角g ，柱塞2与传动轴圆盘之间用相互铰接的 连杆4相连。轴5旋转时，连杆4就带动柱塞2连同缸体3一起绕缸体轴线旋转，柱塞2 同时也在缸体的柱塞孔内做往复运动，使密封腔容积不断发生增大和缩小的变化， 通过配流盘1上的窗口 6 和 7 实现吸油和压油。
柱塞泵技术参数
柱塞泵技术参数摘要：I.柱塞泵简介A.柱塞泵的定义B.柱塞泵的工作原理C.柱塞泵的分类II.柱塞泵的主要技术参数A.流量B.压力C.功率D.转速E.效率III.柱塞泵的技术参数对性能的影响A.流量与输送介质的关系B.压力对输送介质的影响C.功率与效率的关系IV.如何选择合适的柱塞泵A.根据工作条件选择合适的参数B.考虑柱塞泵的品牌和质量C.注意售后服务正文：柱塞泵是一种常见的流体输送设备，广泛应用于各个行业。
本文将介绍柱塞泵的技术参数，并分析这些参数对泵性能的影响，以及如何根据这些参数选择合适的柱塞泵。
首先，我们来了解一下柱塞泵的定义。
柱塞泵是一种通过柱塞在泵缸内作往复运动，使泵缸内的工作容积周期性变化，从而将介质吸入和排出的泵。
柱塞泵具有流量大、压力高、效率高等优点，因此被广泛应用于工业生产中。
柱塞泵的主要技术参数包括流量、压力、功率、转速和效率。
流量是指泵在单位时间内输送的介质量，通常用立方米/小时（m/h）或吨/小时（t/h）表示。
压力是指泵能产生的最大压力，通常用兆帕（MPa）表示。
功率是指泵在运行时所需的功率，通常用千瓦（kW）表示。
转速是指泵的轴每分钟转动的圈数，通常用转/分钟（rpm）表示。
效率是指泵的输出功率与输入功率之比，通常用百分比表示。
柱塞泵的技术参数对泵的性能有很大的影响。
流量与输送介质的关系密切，流量越大，泵的输送能力越强。
压力对输送介质的影响也很大，压力越高，泵的输送距离越远。
功率与效率的关系也很重要，功率越大，泵的工作效率越高。
在选择柱塞泵时，应根据具体的工作条件选择合适的参数。
例如，如果需要输送大流量、低压力的介质，可以选择流量大、压力较低的柱塞泵。
同时，也要考虑柱塞泵的品牌和质量，以及售后服务等因素。
总之，柱塞泵的技术参数对其性能影响很大，选择合适的参数非常重要。
柱塞泵的结构和工作原理
柱塞泵的结构和工作原理柱塞泵是一种常见的正向位移泵，其结构和工作原理简单明了，广泛应用于各个领域，如船舶、机械、化工、冶金等。
本文将详细介绍柱塞泵的结构和工作原理，以便读者更好地理解和应用柱塞泵。
一、柱塞泵的结构柱塞泵的结构主要由泵体、柱塞、阀门、驱动装置、密封件等部分组成。
下面分别介绍这些部分的结构和作用。
1.泵体泵体是柱塞泵的主体部分，通常采用铸造或钣金焊接工艺制成。
泵体内设有水口、出口、柱塞腔等结构，以使液体在泵体内流动。
2.柱塞柱塞是柱塞泵的核心部分，它是由柱塞头、柱塞杆和柱塞套组成。
柱塞头是柱塞的密封部分，能够与泵体内的柱塞腔相配合，使液体在泵体内流动。
柱塞杆是柱塞的传动部分，能够通过驱动装置带动柱塞头的运动。
柱塞套是柱塞的保护部分，能够保护柱塞头和柱塞杆，延长柱塞的使用寿命。
3.阀门阀门是柱塞泵的控制部分，主要由吸入阀和排出阀组成。
吸入阀能够控制液体从水口进入泵体内，排出阀能够控制液体从泵体出口排出。
阀门的开闭能够控制液体的流动方向和流量，从而实现液体的输送。
4.驱动装置驱动装置是柱塞泵的动力部分，通常采用电机、柴油机、气动机等能够提供动力的设备。
驱动装置能够通过传动装置带动柱塞杆的运动，使柱塞泵正常工作。
5.密封件密封件是柱塞泵的关键部分，它能够保证液体不泄漏，从而保证泵的正常工作。
密封件通常包括柱塞头密封、柱塞杆密封、阀门密封等部分，需要经常检查和更换，以保证泵的正常运行。
二、柱塞泵的工作原理柱塞泵的工作原理十分简单，主要是通过柱塞的运动实现液体的吸入和排出。
下面分别介绍柱塞泵的吸入、压缩和排出三个阶段的工作原理。
1.吸入阶段柱塞泵在吸入阶段时，柱塞杆向后拉动，使柱塞头与泵体内的柱塞腔形成负压，从而使液体从水口进入泵体内。
在这个过程中，吸入阀开启，排出阀关闭，控制液体的流动方向。
2.压缩阶段柱塞泵在压缩阶段时，柱塞杆向前推动，使柱塞头向前运动，从而使液体被压缩。
在这个过程中，吸入阀关闭，排出阀开启，控制液体的流动方向。
柱塞泵的结构和工作原理
柱塞泵的结构和工作原理柱塞泵是一种常见的液压泵，其结构简单，使用方便，广泛应用于各种工业领域。
本文将对柱塞泵的结构和工作原理进行详细介绍。
一、柱塞泵的结构柱塞泵由泵体、柱塞、泵头、进出口阀门等部件组成。
其中，泵体是柱塞泵的主体部分，通常由铸铁、铸钢等材料制成。
泵体内部有一个由柱塞和泵头组成的工作部件，柱塞是由高硬度合金钢制成的，具有极高的耐磨性和耐腐蚀性。
泵头是柱塞泵的另一个重要部件，其作用是将柱塞的上下运动转换为液体的压力变化。
泵头由一个或多个气阀和一个或多个液阀组成，气阀主要用于控制柱塞的上下运动，液阀则用于控制液体的进出。
进出口阀门是柱塞泵的另一个重要部件，其作用是控制液体的进出。
进口阀门通常由一个或多个球阀组成，可以自动关闭阀门以防止液体倒流。
出口阀门通常由一个调节阀和一个安全阀组成，调节阀可以控制液体的流量，安全阀则可以在压力超过设定值时自动打开，以保护系统安全。
二、柱塞泵的工作原理柱塞泵的工作原理基于泵头的液阀和气阀的工作原理。
当柱塞向下运动时，液阀打开，液体从进口进入泵体。
当柱塞向上运动时，液阀关闭，液体被压缩并从出口排出。
气阀的作用是控制柱塞的上下运动。
当气阀打开时，柱塞向下运动，液阀打开，液体进入泵体。
当气阀关闭时，柱塞向上运动，液阀关闭，液体被压缩并从出口排出。
因此，气阀的开关控制着柱塞的上下运动，从而控制着液体的进出。
进出口阀门的作用是控制液体的进出。
进口阀门通常由一个或多个球阀组成，可以自动关闭阀门以防止液体倒流。
出口阀门通常由一个调节阀和一个安全阀组成，调节阀可以控制液体的流量，安全阀则可以在压力超过设定值时自动打开，以保护系统安全。
三、柱塞泵的优缺点柱塞泵具有以下优点：1. 结构简单，使用方便。
2. 可以在高压下工作，具有较高的压力。
3. 具有较高的流量，能够满足大流量的需求。
4. 柱塞材料具有较高的耐磨性和耐腐蚀性，使用寿命长。
但柱塞泵也存在一些缺点：1. 噪音较大，会对工作环境造成一定的影响。
柱塞泵基础知识
➢ 变量机构：当旋转变 量手轮1时，通过丝 杠2带动变量活塞4沿 变量活塞壳体3上下 运动，活塞4通过拨 叉7使斜盘8及变量头
组件绕其自身的旋转中心摆Leabharlann ，改变斜盘及变量头组件的法线
方向与传动轴的轴线 方向的夹角α，从而 达到变量的目的。
(2) 结构特点
①端面间隙的自动补偿
由图可见，使缸体紧压配流 盘端面的作用力，除机械装 置或弹簧作为预密封的推力 外，还有柱塞孔底部台阶面 上所受的液压力，此液压力 比弹簧力大得多，而且随泵 的工作压力增大而增大。由 于缸体始终受液压力作用， 从而紧贴着配流盘，就使端 面间隙得到了自动补偿。
1.径向柱塞泵的径向尺寸大，结构较复杂，自吸能力差，并且配流轴 受到径向不平衡液压力的作用，易于磨损，这些都限制了它的速度和 压力的提高。通过改进改变了这一状况：（1）配流轴上与吸、压油 窗口对应的方向开有平衡油槽，使液压径向力得到平衡，容积效率较 高。（2）柱塞头部装有滑履，滑履与定子内圆为面接触，接触面比 压很小。低噪声、耐冲击的高性能径向柱塞泵，代表了径向柱塞泵发 展的趋势。
径向柱塞 泵的工作 原理图
l—定子； 2—转子; 3—配流轴； 4—衬套； 5—柱塞； 6—吸油腔； 7—压油腔
➢ 当移动定子，改变偏心量的大小时， 泵的排量就发生改变；
➢ 当移动定子使偏心量从正值变为负 值时，泵的吸、排油口就互相调换；
➢ 因此，径向柱塞泵可以是单向或双 向变量泵，为了流量脉动率尽可能 小，通常采用奇数柱塞数。
9-滑靴;10-斜盘及变量头组件;1l-壳体;12-变量活塞;13-拨叉
➢ 主体部分：传动轴6与缸体7通过 花键连接而驱动缸体转动，均匀 分布在缸体上的七个柱塞8绕传 动轴的轴线作牵连旋转运动；每 个柱塞的球头与滑靴9铰接，回 程弹簧4通过内套3、钢球、回程 盘2将滑靴紧紧压在斜盘及变量 头组件10上，由于斜盘及变量头 组件的法线方向与传动轴的轴线 方向有一夹角，当缸体旋转时， 柱塞沿缸体上的柱塞孔作相对往 复运动，通过配流盘5完成吸、 排油。
柱塞泵的工作原理
柱塞泵的工作原理柱塞泵是一种常见的液压传动装置，广泛应用于工业领域。
它通过柱塞在泵腔内的往复运动来实现液体的输送和压力增加。
下面将详细介绍柱塞泵的工作原理。
一、结构组成柱塞泵主要由泵体、柱塞、柱塞杆、连杆、曲轴、进出口阀等组成。
1. 泵体：泵体是柱塞泵的主要部件，通常由铸铁或者铸钢制成，具有良好的密封性能和强度。
2. 柱塞：柱塞是泵腔内往复运动的关键部件，通常由高强度的合金钢制成。
柱塞的直径和行程决定了泵的排量和工作压力。
3. 柱塞杆：柱塞杆连接柱塞和连杆，传递柱塞的运动力。
4. 连杆：连杆将柱塞杆的运动转化为曲轴的旋转运动。
5. 曲轴：曲轴是柱塞泵的核心部件，通过连杆的连接，将柱塞的往复运动转化为旋转运动。
6. 进出口阀：进出口阀控制液体的流动方向，确保液体只能从进口进入泵腔，而不能倒流。
二、工作原理柱塞泵的工作原理基于柱塞在泵腔内的往复运动。
下面将详细介绍柱塞泵的工作过程。
1. 进气阶段：当柱塞泵开始工作时，柱塞处于最低点，进出口阀关闭，泵腔内形成一个负压区域。
此时，泵腔内的液体通过进口阀进入泵腔。
2. 排气阶段：随着柱塞向上运动，进口阀关闭，出口阀打开，泵腔内的液体被推出。
此时，泵腔内的压力逐渐增加。
3. 压力阶段：当柱塞达到最高点时，进出口阀都关闭，泵腔内的液体被封闭在泵腔内。
此时，泵腔内的压力达到最大值，液体被压缩。
4. 排液阶段：随着柱塞向下运动，出口阀关闭，进口阀打开，泵腔内的液体通过出口阀排出。
此时，泵腔内的压力逐渐降低。
以上过程循环往复，实现液体的连续输送和压力增加。
三、优点和应用柱塞泵具有以下优点：1. 高压力：柱塞泵能够提供较高的工作压力，适合于需要高压力的工况。
2. 稳定性好：由于柱塞泵的结构稳定，工作过程中液体流动平稳，能够提供稳定的输出流量。
3. 调节性好：柱塞泵的输出流量可以通过调节柱塞的行程和转速来实现，具有较好的调节性能。
4. 适应性强：柱塞泵适合于各种液体介质，包括高粘度液体。
柱塞泵的分类
柱塞泵的分类柱塞泵是一种常见的正向位移泵，其工作原理是通过柱塞在泵体内做往复运动，从而实现液体的吸入和排出。
根据不同的分类标准，柱塞泵可以分为多种类型，下面将对其进行详细介绍。
一、按工作压力分类1. 低压柱塞泵低压柱塞泵的工作压力一般在10MPa以下，适用于输送低粘度液体，如水、汽油、柴油等。
其结构简单，价格较为便宜，但输送能力较低。
2. 中压柱塞泵中压柱塞泵的工作压力在10-32MPa之间，适用于输送中等粘度液体，如润滑油、液压油、矿物油等。
其结构相对复杂，价格较高，但输送能力较强。
3. 高压柱塞泵高压柱塞泵的工作压力在32MPa以上，适用于输送高粘度液体，如树脂、沥青、聚合物等。
其结构更加复杂，价格更高，但输送能力更强。
二、按柱塞数量分类1. 单柱塞泵单柱塞泵只有一个柱塞，适用于输送低流量、低压力的液体。
其结构简单，价格便宜，但输送能力较低。
2. 双柱塞泵双柱塞泵有两个柱塞，可以实现连续的液体输送，适用于输送中等流量、中等压力的液体。
其结构相对复杂，价格较高，但输送能力较强。
3. 多柱塞泵多柱塞泵有三个或三个以上的柱塞，可以实现高流量、高压力的液体输送，适用于输送高粘度、高流量的液体。
其结构更加复杂，价格更高，但输送能力更强。
三、按柱塞运动方式分类1. 直线式柱塞泵直线式柱塞泵的柱塞运动方式为直线运动，适用于输送低流量、低压力的液体。
其结构简单，价格便宜，但输送能力较低。
2. 旋转式柱塞泵旋转式柱塞泵的柱塞运动方式为旋转运动，适用于输送中等流量、中等压力的液体。
其结构相对复杂，价格较高，但输送能力较强。
3. 摆线式柱塞泵摆线式柱塞泵的柱塞运动方式为摆线运动，适用于输送高粘度、高流量的液体。
其结构更加复杂，价格更高，但输送能力更强。
柱塞泵根据不同的分类标准可以分为多种类型，每种类型都有其适用的场合和优缺点。
在选择柱塞泵时，需要根据具体的工作条件和要求进行综合考虑，选择最合适的类型。
柱塞泵基础知识
柱塞泵基础知识一、柱塞泵工作原理柱塞泵，顾名思义即靠柱塞为主要工作部件的泵。
其原理在日常生活中都不陌生，如医生用的注射器、手摇式压水井。
医生用的注射器最为形象，针管（缸体）、活塞（柱塞）、针头组成。
其工作原理即靠活塞（柱塞）在针管（缸体）中的运动，改变针管（缸体）中的体积，将药（液压介质）推出针尖（泵口）。
柱塞泵基本原理就类似这样：依靠柱塞在缸体中运动，改变缸体中容积的变化，将液压介质推出缸体。
柱塞泵就是在原理上增加了几部分：第一、自动吸油和排油部分（配流部分）；第二、为了提高性能（增加效率、减少脉动、降低噪音），增加了柱塞的数量，以及增加和改进其他结构；第三、为了对流量的可控，增加了各种的控制方式。
二、柱塞泵分类一般情况柱塞泵可以根据以下几种分类依据来分类。
柱塞泵在配流方式上可以分为两种：阀配式和配流盘式阀配式柱塞泵（上图为三缸柱塞泵）根据柱塞与轴的关系分为：径向柱塞泵和轴向柱塞泵（一般为配流盘式），轴向柱塞泵又分为斜轴和直轴式。
径向柱塞泵直轴式轴向柱塞泵斜轴式轴向柱塞泵根据控制方式可分为：定量、变量（手动变量、压力控制、流量控制、电液比例控制等）三、直轴式柱塞泵工作原理这里重点介绍直轴式（斜盘式轴向柱塞泵）。
直轴式柱塞泵工作原理：柱塞泵是依靠柱塞在缸体内作往复运动的，使得密封油腔容积变化而实现吸油和压油。
柱塞和配油盘形成若干个密封工作油腔，斜盘倾角(斜盘工作表面与垂直于轴线方向的夹角)为。
油缸体内均布着几个柱塞孔，柱塞在柱塞孔里滑动。
当传动轴带着缸体和柱塞一起旋转时(图示逆时针)，柱塞在缸体内作往复运动，在自下而上回转的半周内，柱塞逐渐向外伸出，使缸体内密封油腔容积增加，形成局部真空，于是油液就通过配油盘的吸油窗口a进入缸体中。
在自上而下的半周内，柱塞被斜盘推着逐渐向里缩回，使密封油腔容积减小，将液体从配油窗口b排出去。
这样，缸体每转动一周，完成一次吸油和一次压油。
四、轴向柱塞泵优点●结构紧凑，●单位功率体积小，●压力高，●变量机构布置方便，●寿命长五、常规产品国内产品：CY14系列力士乐产品：A4V, A7V ,A8V ,A10V，A11V等伊顿、丹佛斯、阿托斯等均有其产品该产品是力士乐A10VSO系列产品的国产化主要参数如下：额定压力Mpa 28排量ml/R 18 28 45 71 100 140 额定转速rpm 3300 3000 2600 2200 2000 1800 额定流量L/min 59.4 84 117 156 200 252控制方式直接驱动、压力控制、远程压力控制、压力/流量控制、压力/流量/功率控制、流量电控、压力/流量电控、电液压力控制其他能组合串泵六、柱塞泵的主要市场◆工程机械（重要市场）◆塑料机械（重要市场）✧农业机械✧冶金矿山设备✧机床✧石油化工设备其他设备。
柱塞泵结构原理及操作培训课件
•柱塞泵结构、原理及操作培训
•柱塞泵结构、原理及操作培训
•柱塞泵结构、原理及操作培训
•柱塞泵结构、原理及操作培训
•柱塞泵结构、原理及操作培训
启动柱塞泵操作 准备工作: (1)正确穿戴劳动保护用品。 (2)工具、用具、材料准备:250mm、300mm活动扳手各2把,6—32mm梅花扳手一套,
柱塞泵吸不上液。
故障原因:
(1)罐液位过低; (2)吸入管路堵塞或未排空; (3)阀、吸入管或填料筒漏气; (4)吸入或排出活门卡住; (5)旁通阀未关。
处理方法:
(1)提高大罐液位; (2)清理吸入管路或排空; (3)检查及更换阀和密封垫,检查吸入管或更换填料调整压盖; (4)拆开检修; (5)关小或关闭旁通阀。
2套,40L废液桶2个,运行备用泵1台,“备用”标志牌1块,擦布、笔、记录纸 若干。 操作程序: (1)缓慢打开泵回流阀门,观察泵压,按停止按钮,关紧泵出口阀门,拉下空气开 关; (2)观察停转情况; (3)盘泵,检查对应单井汇管处相应阀门; (4)关闭泵进口阀门,打开泵排污阀或进口放空阀门; (5)检查泵各部件,涂油防腐,挂“备用”牌,并做好值班记录。 操作安全提示: (1)穿戴好劳保用品; (2)严格遵守安全操作规程; (3)实用工具时,注意避免损坏设备。
•柱塞泵结构、原理及操作培训
柱塞泵的结构示意图
•柱塞泵结构、原理及操作培训
•柱塞泵结构、原理及操作培训
柱塞泵的工作原理：
吸入过程：当动力机通过皮带、齿轮等传动部件带动曲柄 以某一角速度从左边水平位置开始旋转时，活塞向泵的 动力端移动，缸内容积逐渐增大，压力降低，形成真空。 在大气压力与缸内压力的压差作用下，液体从吸入池经 吸入管推开吸入阀（排出阀关闭）进入泵缸，直到曲柄 转到右边水平位置，即活塞移动到右死点，这一过程为 吸入过程，移动的距离为一个冲程。
柱塞泵技术参数
柱塞泵技术参数
摘要：
一、柱塞泵概述
二、柱塞泵的工作原理
三、柱塞泵的技术参数
四、柱塞泵的应用领域
五、柱塞泵的维护与保养
正文：
一、柱塞泵概述
柱塞泵是一种常见的液压元件，主要由缸体与柱塞构成。
柱塞在缸体内作往复运动，在工作容积增大时吸油，工作容积减小时排油。
柱塞泵的结构相对简单，但其工作性能却非常稳定可靠，被广泛应用于各种液压系统中。
二、柱塞泵的工作原理
柱塞泵的工作原理主要依赖于柱塞在缸体内的往复运动。
当柱塞向外移动时，缸体内部的工作容积增大，此时油液被吸入；而当柱塞向内移动时，缸体内部的工作容积减小，油液则被排出。
通过这种方式，柱塞泵实现了油液的连续输送。
三、柱塞泵的技术参数
柱塞泵的技术参数主要包括排量、压力、效率、轴向力等。
其中，排量是衡量柱塞泵输送能力的重要指标，单位为立方米/小时；压力是指柱塞泵所能产生的最大压力，单位为兆帕；效率则是评价柱塞泵性能优劣的关键参数，它反
映了柱塞泵将输入的机械能转换为液压能的效果；轴向力是指柱塞在往复运动过程中产生的力，单位为牛顿。
四、柱塞泵的应用领域
柱塞泵广泛应用于各种液压系统中，如工程机械、汽车制造、船舶制造等领域。
此外，柱塞泵在石油化工、冶金、矿山等重工业领域也有着广泛的应用。
五、柱塞泵的维护与保养
为了确保柱塞泵的正常运行，延长其使用寿命，定期进行维护与保养是十分必要的。
主要维护内容包括清洁、润滑、检查、更换零部件等。
柱塞泵结构及工作原理
柱塞泵结构及工作原理柱塞泵是一种常见的液压泵，其主要结构包括泵体、柱塞、活塞、前后盖等部分。
其工作原理是通过柱塞的往复运动来改变泵腔容积，从而实现液体的吸入和排出。
柱塞泵的主要结构如下：1.泵体：泵体是柱塞泵的主要承载部分，通常由铸铁或钢材料制成。
泵体内部有一个或多个泵腔，泵腔通过侧面的吸入口和排出口与外部连通。
2.柱塞：柱塞是柱塞泵的关键部件，其位置和运动状态决定了泵腔的容积。
柱塞通常由精密加工的金属材料制成，表面光滑并且有一定的密封性能。
柱塞与泵体之间通过密封环进行密封，防止液体泄漏。
3.活塞：活塞是柱塞泵的驱动部分，通过柱塞杆与柱塞相连，实现柱塞的往复运动。
活塞与柱塞塞紧连接，并且与柱塞泵的泵杆相连，泵杆的运动通过柱塞传递到柱塞上。
4.前后盖：前后盖是柱塞泵的固定部分，用于固定柱塞和活塞，保证其运动的稳定性和密封性。
前后盖内部设有密封环，用于防止液体泄漏。
柱塞泵的工作原理如下：1.吸入阶段：当活塞向后移动时，柱塞与柱塞泵内腔之间的体积变大，泵内压力降低，形成负压。
此时，外部液体通过吸入口进入泵腔，并且将柱塞向后推动。
2.排出阶段：当活塞向前移动时，柱塞与柱塞泵内腔之间的体积变小，泵内压力增大，形成正压。
此时，泵内液体被推出泵腔，通过排出口排出。
同时，柱塞的运动也将液体压力向外传递。
3.循环运动：柱塞泵的工作过程是循环的，即不断进行吸入和排出阶段，实现液体的连续输送。
柱塞泵的输送流量和压力可以通过调整柱塞的行程和运动速度来控制。
总结起来，柱塞泵通过柱塞的往复运动来改变泵腔容积，从而实现液体的吸入和排出。
其结构简单，可靠性高，并且具有较高的输送能力和压力。
在液压系统中广泛应用于液体的输送和压力控制。
柱塞泵--孙绛雪主讲
② 容积损失 η容=Q/（Q+△Q漏）
△Q漏——单位时间内漏失的液体体积。 η容——容积效率。
③水力损失
η水：水力效率
η泵＝η机η水η容
注水泵效率的测算方法
1）温差法
又称热平衡法，用温度计测量泵的进出口温差来 计算泵效。 步骤：①将泵进出口压力表换成标准压力表。 ②取两支标准温度计插入泵进出口管 线的测温 孔内。 ③在泵正常运转的情况下，经过 20—30min 后， 同时记录进出口温度和进出口压力。 ④代入公式计算
2)平均流量是恒定的（即泵的流量)
• 泵的流量取决于泵的主要结构参数:冲次、冲程、柱塞直径 和柱塞数目 . 而在理论上与排出压力无关 , 且与输送液体的 温度、粘度等物理化学性质无关.当泵的每分钟往复次数一 定时,泵的流量也是恒定的。
3)泵的压力取决于管路特性
• 离心泵流量和扬程是由泵本身决定的，流量与扬程是密切 相关的，即某一流量对应着某一扬程.柱塞泵则不同，它的 排出压力不是由泵本身决定的，而是取决于泵装置的管路 特性，并且与流量无关.也就是说，不论泵装置的管路有多 大的水力阻力，原则上泵都可以按其主要结构参数所决定 的恒定流量予以排出。
㈠分类
㈡标准代号
㈠分类
1.按缸数分
– 单缸泵、双缸泵、三缸泵、四缸泵、五缸泵等。
2.按液缸的布置方式及其相互位置分 3.按驱动方式分
– 机动泵、蒸汽驱动往复泵、液压驱动往复泵。
– 卧式泵、立式泵、V形或星形泵等。现场多用卧式泵。
㈡标准代号
示例
如 3ZL12.5/25Q ，表示柱塞数目为 3 的立
1） 理论平均流量 柱塞泵在单位时间内理论上应输送的液体体积。 单缸单作用泵：
图文讲解柱塞泵的结构及工作原理
图文讲解柱塞泵的结构及工作原理图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。
01动力端(1)曲轴曲轴为此泵中关键部件之一。
采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。
(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。
(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。
(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。
(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。
2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。
(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。
(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。
接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。
3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。
(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。
(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。
柱塞泵的工作原理
柱塞泵的工作原理柱塞泵是一种常见的液压泵，其工作原理是利用柱塞在泵腔内往复运动，产生压力差，从而实现液体的输送。
下面将详细介绍柱塞泵的工作原理。
一、结构组成柱塞泵主要由泵体、柱塞、柱塞杆、阀板和驱动装置等组成。
泵体内部有多个泵腔，每一个泵腔内都有一个柱塞和一个阀板。
柱塞通过柱塞杆与驱动装置相连，可以实现往复运动。
阀板上有进、出液口和控制阀，用于控制液体的流动方向和流量。
二、工作过程1. 吸入阶段：柱塞开始向后运动，泵腔内形成负压，进口阀打开，液体被吸入泵腔。
2. 推出阶段：柱塞开始向前运动，泵腔内形成正压，进口阀关闭，出口阀打开，液体被推出泵腔。
3. 反向阶段：柱塞开始向后运动，泵腔内形成负压，出口阀关闭，进口阀打开，液体再次被吸入泵腔。
4. 再次推出阶段：柱塞开始向前运动，泵腔内形成正压，进口阀关闭，出口阀打开，液体再次被推出泵腔。
以上过程循环进行，从而实现连续的液体输送。
三、工作原理分析柱塞泵的工作原理可以从以下几个方面进行分析：1. 驱动装置：柱塞泵的驱动装置可以是电动机、发动机等，通过提供动力使柱塞产生往复运动。
2. 泵腔和柱塞：柱塞泵的泵腔内部是密封的，泵腔内装有柱塞和阀板。
柱塞与泵腔之间的间隙非常小，以确保密封性能。
柱塞通过柱塞杆与驱动装置相连，实现往复运动。
3. 阀板：阀板上有进、出液口和控制阀。
控制阀可以根据需要控制液体的流动方向和流量。
进口阀和出口阀的开闭状态由柱塞的运动来控制。
4. 压力差：柱塞泵的工作原理是利用柱塞在泵腔内往复运动，从而产生压力差。
在吸入阶段，柱塞向后运动，泵腔内形成负压，液体被吸入泵腔；在推出阶段，柱塞向前运动，泵腔内形成正压，液体被推出泵腔。
5. 连续工作：柱塞泵通过不断循环的工作过程，实现连续的液体输送。
在每一个泵腔内，液体在吸入阶段和推出阶段之间循环流动，从而实现连续的输送。
四、应用领域柱塞泵由于其工作原理的特点，具有一些优势，被广泛应用于以下领域：1. 液压系统：柱塞泵是液压系统中常用的泵类之一，可以用于提供液压力，驱动液压缸、液压马达等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柱塞泵基础知识
一、柱塞泵工作原理
柱塞泵，顾名思义即靠柱塞为主要工作部件的泵。
其原理在日常生活中都不陌生，如医生用的注射器、手摇式压水井。
医生用的注射器最为形象，针管（缸体）、活塞（柱塞）、针头组成。
其工作原理即靠活塞（柱塞）在针管（缸体）中的运动，改变针管（缸体）中的体积，将药（液压介质）推出针尖（泵口）。
柱塞泵基本原理就类似这样：依靠柱塞在缸体中运动，改变缸体中容积的变
化，将液压介质推出缸体。
柱塞泵就是在原理上增加了几部分：第一、自动吸油和排油部分（配流部分）；第二、为了提高性能（增加效率、减少脉动、降低噪音），增加了柱塞的数量，以及增加和改进其他结构；第三、为了对流量的可控，增加了各种的控制方式。
二、柱塞泵分类
一般情况柱塞泵可以根据以下几种分类依据来分类。
柱塞泵在配流方式上可以分为两种：阀配式和配流盘式
阀配式柱塞泵（上图为三缸柱塞泵）
根据柱塞与轴的关系分为：径向柱塞泵和轴向柱塞泵（一般为配流盘式），轴向柱塞泵又分为斜轴和直轴式。
径向柱塞泵
直轴式轴向柱塞泵
斜轴式轴向柱塞泵
根据控制方式可分为：定量、变量（手动变量、压力控制、流量控制、电液比例控制等）
三、直轴式柱塞泵工作原理
这里重点介绍直轴式（斜盘式轴向柱塞泵）。
直轴式柱塞泵工作原理：
柱塞泵是依靠柱塞在缸体内作往复运动的，使得密封油腔容积变化而实现吸油和压油。
柱塞和配油盘形成若干个密封工作油腔，斜盘倾角(斜盘工作表面与垂直于轴线方向的夹角)为。
油缸体内均布着几个柱塞孔，柱塞在柱塞孔里滑动。
当传动轴带着缸体和柱塞一起旋转时(图示逆时针)，柱塞在缸体内作往复运动，在自下而上回转的半周内，柱塞逐渐向外伸出，使缸体内密封油腔容积增加，形
成局部真空，于是油液就通过配油盘的吸油窗口a进入缸体中。
在自上而下的半周内，柱塞被斜盘推着逐渐向里缩回，使密封油腔容积减小，将液体从配油窗口b排出去。
这样，缸体每转动一周，完成一次吸油和一次压油。
四、轴向柱塞泵优点
●结构紧凑，
●单位功率体积小，
●压力高，
●变量机构布置方便，
●寿命长
五、常规产品
国内产品：CY14系列
力士乐产品：A4V, A7V ,A8V ,A10V，A11V等
伊顿、丹佛斯、阿托斯等均有其产品
该产品是力士乐A10VSO系列产品的国产化
主要参数如下：
额定压力Mpa 28
排量ml/R 18 28 45 71 100 140 额定转速rpm 3300 3000 2600 2200 2000 1800 额定流量L/min 59.4 84 117 156 200 252
控制方式直接驱动、压力控制、远程压力控制、压力/流量控制、压力/流量/功率控制、流量电控、压力/流量电控、电液压力控制
其他能组合串泵
六、柱塞泵的主要市场
◆工程机械（重要市场）
◆塑料机械（重要市场）
✧农业机械
✧冶金矿山设备
✧机床
✧石油化工设备
其他设备。
