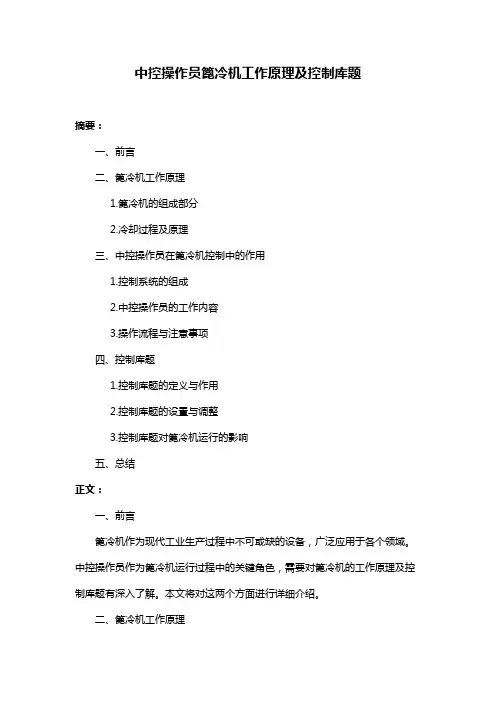

中控操作员篦冷机工作原理及控制库题摘要：一、前言二、篦冷机工作原理1.篦冷机的组成部分2.冷却过程及原理三、中控操作员在篦冷机控制中的作用1.控制系统的组成2.中控操作员的工作内容3.操作流程与注意事项四、控制库题1.控制库题的定义与作用2.控制库题的设置与调整3.控制库题对篦冷机运行的影响五、总结正文：一、前言篦冷机作为现代工业生产过程中不可或缺的设备，广泛应用于各个领域。
中控操作员作为篦冷机运行过程中的关键角色，需要对篦冷机的工作原理及控制库题有深入了解。
本文将对这两个方面进行详细介绍。
二、篦冷机工作原理1.篦冷机的组成部分篦冷机主要由传动装置、冷却塔、冷凝器、蒸发器、压缩机等部分组成。
各部分协同工作，完成冷却、凝华、蒸发、压缩等过程。
2.冷却过程及原理冷却过程主要通过冷却塔、冷凝器、蒸发器等部分完成。
冷却水在冷却塔中吸收热量，使水温升高；高温水进入冷凝器，与冷凝剂进行热交换，冷凝剂将热量带走，水温降低；降温后的水进入蒸发器，与制冷剂进行热交换，制冷剂吸收热量蒸发，水温进一步降低。
三、中控操作员在篦冷机控制中的作用1.控制系统的组成中控操作员通过操作控制系统，对篦冷机进行启停、调速、调节温度等控制。
控制系统主要由操作面板、PLC、变频器、传感器等组成。
2.中控操作员的工作内容中控操作员需实时监测篦冷机运行参数，如温度、压力、流量等，并根据生产需求进行调整。
此外，还需定期对设备进行维护保养，确保设备正常运行。
3.操作流程与注意事项操作流程主要包括开机、运行、停机等步骤。
中控操作员需熟悉操作流程，并在操作过程中注意安全、节能、环保等方面的问题。
四、控制库题1.控制库题的定义与作用控制库题是指在控制系统中设置的用于调节设备运行的参数，主要包括温度、压力、流量等。
控制库题的作用是确保设备在最佳工况下运行，提高生产效率，降低能耗。
2.控制库题的设置与调整中控操作员需根据生产需求及设备性能，合理设置控制库题。
水泥篦冷机工作原理是
水泥篦冷机工作原理是 CKBOOD was revised in the early morning of December 17, 2020.
篦冷机
篦冷机工作原理是：高温熟料和空气的充分热交换，以达到高效冷却熟料和热回收的效果。
二、冷却机主要完成的任务：
1.尽可能多的把熟料中的显热（1200～1500KJ/Kg熟料）回收进烧成系统，加热
二、三次空气，提高二、三次风温，尽可能的将烧成系统的燃料消耗降至最低。
2.选择适当的熟料冷却速度，以提高熟料质量和易磨性，由窑口卸出的熟料（温度1300～1400℃）进入冷却机后，吹以冷风（等于环境温度），熟料受到急冷，熟料中的液相来不及完成结晶，一部分呈玻璃相，另一部分即使结晶也比普通冷却速度得到的晶粒更细，这种熟料可以制成标号更高的水泥。
3.最后将熟料冷却到尽可能低的温度，以满足熟料输送、贮存和水泥粉磨的要求。
贮存时要降温；提高易磨性；有利于安定性；有利于维护均衡生产；质量控制的需要。
“薄料快烧”是回转窑实现优质高产的重要操作手段。
窑速的调节必须满足窑内物料的停留时间和合适的负荷率，而保持窑负荷率稳定，窑速要与喂料同步。
同时要避免几个误区：1.窑尾至分解炉间的区域温度偏高，结皮严重，认为是分解炉加燃料多引起的。
在操作上减分解炉燃料，增加窑用燃料。
2.烧成温度低熟料欠烧总认为是窑用燃料少造成的。
窑的燃料能力已到极限，再加煤，造成窑头温度进一步降低，窑尾温度则升高。
造成结皮、长厚窑皮甚至结圈。
蓖式冷却机、原理、操作、维修
二．基本构造
篦冷机由上壳体、下壳体、篦床、篦床 液压传动装置、篦床支承装置、熟料破 碎机、自动润滑装置、电动弧形阀及冷 却风机组等组成。
三．工作原理
热熟料从窑口卸落到篦床上，在往复推 动的篦板推送下，沿篦床全长分布开， 形成一定厚度的料床，冷却风从料床下 方向上吹入料层内，渗透扩散，对热熟 料进行冷却。冷却熟料后的冷却风成为 热风，热端高温热风作为燃烧空气入窑 及分解炉，部分热风还可供烘干之用， 热风利用可达到热回收，从而降低系统 热耗的目的；多余的热风将经过电收尘
而损坏 检查破碎机锤头磨损情况、衬板和反击板磨损、皮带
状态及张紧。 检查托轮及导轨的接触、磨损情况 检查隔墙板密封，保持最佳密封效果 检查传动轴密封及耐火材料
八.篦冷机常见故障及处理
篦板固定螺栓松动或掉 紧固或更换；
熟料冷却效果不好
调整操作；
堆雪人
调整操作 、清理。
注意事项 篦床启动时，篦速应设在最低值； 停机时篦床上熟料应尽量送干净； 要防止正压冒料淡伤 ； 风机（冷却机）运转时，篦（上）下窒
人孔门不允许打开； 看火时要戴面罩和防护镜。
六. 运转中的检查
通过观察孔检查篦床上的物料分布是否均匀及 红河现象来判断用风量的比例大小；
在各部听听有无异音，从各空气室观察孔观察 各室的漏料粒径情况，判断篦板的磨损、烧损 及脱落情况；
四.操作方法
控制恒定的风量：当料层厚度变化及颗 粒组成变化时，料层阻力发生波动。当 料层阻力变大时，冷却风机阻力增加， 进入空气量则减少，为了保持恒定的风 量，将增大风机风门的开度。反之，减 小风机风门的开度。
控制稳定的窑头负压：调节窑头排风机 排风量来实现。
五.开停机顺序及注意事项
篦式冷却机
篦式冷却机一.篦冷机的功能:1.冷却熟料;2.输送熟料.高温熟料从窑口下到篦冷机,经过冷却,熟料温度从1400℃降到100℃,同时熟料被运输并破碎.二.篦冷机的工作原理:篦式冷却机钢壳体的内部装有由固定篦板和活动篦板相间排列的篦床，篦床的安装形式可以是水平推动、倾斜推动、倾斜水平组合式推动和阶梯式几种。
篦板向上斜倾，使篦床呈锯齿状。
在篦板上有许多长孔或圆孔，熟料由回转窑进入冷却机，在卸落的过程中，就被由篦孔下部及篦板缝隙向上运动的空气直吹急冷，在传动装置的作用下，活动篦板沿固定篦板的表面作往复运动，对熟料层不断进行耙拨，使熟料由高温区向出口端运动。
在高温区，冷却空气与热熟料有最大的温差，因而在该区同样进行淬冷。
三、构造与主要零部件1.篦床部分篦床的固定篦板装在固定横梁上，固定横梁安放在壳体支柱上的承重纵梁上，活动篦板装在活动横梁上，活动横梁座落在活动框架上，在活动框架的底面通过螺栓固定有倾斜导轨，它支承在托轮槽内，当活动框架移动时，倾斜导轨沿托轮槽的表面作相对移动，使活动框架作往复运动。
托轮装在托轮轴上，通过托轮轴承支承在冷却机壳体上。
2.传动部分传动部分它由一根可变速的直流电动机组、减速器、大小链轮及主动轴组成。
在主动轴的一端装有偏心连杆，它带动从动轴回转。
由于从动轴固装在活动框架上，从而使活动框架作倾斜向上的运动，使活动篦板沿固定篦板的表面作斜上方的往复运动。
为了适应回转窑产量的波动，通过改变电动机的转速来改变活动篦床的冲程次数。
往复运动的从动轴穿过机壳，它通过滑板式密封装置进行密封。
3.机壳机壳由钢板制成，在壳体内壁的篦床上方位置镶砌一层轻质绝热材料和一层耐火砖，以防热量散失。
机壳的顶部，热端呈圆拱形，以防耐火砖掉落，中间部位用耐火混凝土吊顶，后部采用双层钢板，中间镶硅酸铝纤维。
在机壳热端的侧上方设有三次风出口，在熟料出口端一侧设有废气出口。
在机壳下部的各室及熟料入口端还设有测温孔、测压孔。
篦冷机的结构和工作原理 -回复
篦冷机的结构和工作原理-回复篦冷机是一种常见的制冷设备，它通过特殊的结构和工作原理，将热量从一个低温区域转移到一个高温区域，实现制冷效果。
在本文中，我们将一步一步地介绍篦冷机的结构和工作原理。
首先，让我们来了解篦冷机的结构。
篦冷机主要由压缩机、冷凝器、膨胀阀和蒸发器组成。
这些组件相互配合，形成了一个闭合的制冷回路，从而实现热量的传递。
压缩机是篦冷机的核心部件，它通过压缩工作介质（一般是制冷剂）使其气体的压力和温度升高。
压缩机一般采用离心式或往复式，其选择取决于制冷需求和性能要求。
冷凝器是篦冷机中的另一个重要组件，它负责将压缩机中的高温高压气体冷却至饱和温度，并将其转化为高温高压液体。
在冷凝器中，制冷剂通过与外部空气或水接触，以吸收热量并冷却。
膨胀阀是篦冷机中的第三个组件，它起到控制制冷剂流量和压力的作用。
膨胀阀通过控制制冷剂在管道中的流动速度和压力，使其从高温高压液体变为低温低压液体，并进入蒸发器。
蒸发器是篦冷机中的最后一个组件，它是制冷过程中起到制冷效果的关键部分。
蒸发器通常是一个由许多小管组成的换热器，这些管子通常被称为篦条，因此这种制冷设备被称为篦冷机。
在蒸发器中，低温低压液体制冷剂吸收外界热量，在低温条件下蒸发成气体。
篦冷机的工作原理是基于制冷循环原理的。
首先，制冷剂被压缩机压缩，形成高温高压气体。
然后，高温高压气体通过冷凝器散发热量，冷却而成为高温高压液体。
接下来，高温高压液体通过膨胀阀流入蒸发器。
在蒸发器中，制冷剂吸收外界热量，蒸发成低温低压气体。
最后，低温低压气体再次被压缩机吸入，循环再次开始。
总结起来，篦冷机是一种采用制冷循环技术实现制冷效果的制冷设备。
其结构由压缩机、冷凝器、膨胀阀和蒸发器组成，通过将热量从低温区域转移到高温区域，实现制冷效果。
篦冷机的工作原理是基于制冷循环原理的，通过压缩、冷却、膨胀和蒸发等过程，实现能量的传递和转换。
篦冷机知识
篦冷机知识1、基本构造：上壳体、下壳体、篦床、篦床液压传动装置、不畅支承装置、熟料破碎机、自动润滑装置及冷却风机组等组成。
因主体落地，漏料直接落入机下输送设备中，不再另设漏料拉链机。
2、工作原理热熟料从窑口卸落到篦床上，在往复推动的篦板推送下，沿篦床全长分布开，形成一定厚度的料床，冷却风从料床下方向上吹入料层内，渗透扩散，对热熟料进行冷却。
冷却熟料后的冷却风成为热风，热端高温热风作为燃烧空气入窑及分解炉（预分解窑系统），部分热风还可以作烘干用。
热风利用可达到热回收，从而降低系统热耗的目的；多余的热风将经过收尘处理后排入大气。
冷却后的小块熟料经过栅筛落入冷却机后的输送机中；大块熟料则经过破碎、在冷却后汇入输送机中；细粒熟料及粉尘通过篦床的篦缝及篦孔漏下进入集料斗，当斗中料位达到一定高度时，由料位传感系统控制的锁风阀门自动打开，漏下的细料便进入机下的输送机中而被输送走当斗中残存的细料尚能封住锁风阀门时，阀板即已关闭而保证不会漏风。
3、TC-10102篦床为复合式三段篦床，第一部分分为两部分：1、高温区：熟料淬冷区和热回收区，在该区域采用TC型“充气梁”装置，其中前端五排采用倾斜式“固定式充气篦床”，后续六排为“活动式充气篦床”。
2、高中温区：采用了充气篦板与阻力篦板相结合的方式，即固定梁为两侧充气梁装置；；活动梁则均装低漏料阻力篦板。
第二段篦床属于中温区：采用低漏料阻力篦板，构成“阻力篦床”该篦板有集料槽和缝隙式通风口，具有漏料少和较高的篦板通风阻力，因而可起降低料层阻力不均影响的良好作用。
有利于熟料的进一步冷却和热回收，该区为热风利用区。
第三段篦床属低温区，即后续冷却区，经过前端的“充气篦床”和“阻力篦床”冷却，熟料已显著降温，故该区仍采用改进型通风富勒篦板。
3、液压系统知识该篦冷机设有三段篦床，每段篦床有左、右两个液压缸驱动，每段篦床单独配有一套液压泵、比列阀和液压缸，各段篦床相对独立运行，为防止某主工作泵损环而影响生产，另配有一备用泵4、液压系统的工作原理液压泵将高压油打入液压缸的左腔或右腔，推动液压缸的火塞做往复运动，液压缸通过传动轴将动力传递给活动框架，从而实现活动篦床的往复运动。
第四代篦冷机工作原理
第四代篦冷机工作原理
第四代篦冷机是一种热工冷却设备，主要用于制冷和空调系统。
它的工作原理基于热力学循环和磁场效应。
首先，篦冷机由两个磁性材料制成的篦冷材料组成。
这两种材料之间有一个绝缘层隔开，形成了称为热桥的设备。
一种是磁性材料A，它在磁场下磁化，释放热量；另一种是磁性材料B，它在磁场下脱磁，吸收热量。
当篦冷机开始工作时，磁场会对篦冷材料A进行磁化。
在磁
场中，篦冷材料A对外界散热，将热量从冷源（例如空气或水）吸收。
同时，篦冷材料B处于脱磁状态。
然后，磁场被翻转，使得篦冷材料B被磁化。
篦冷材料B吸
收热量，将其从热源（如空气或水）吸收，同时篦冷材料A
处于脱磁状态。
这样循环进行，篦冷材料A和篦冷材料B交替工作，不断吸
收和释放热量。
通过这个循环过程，使得冷源的温度降低，实现制冷或空调效果。
值得注意的是，第四代篦冷机工作原理基于磁性材料的磁化和脱磁的特性。
而且，这种篦冷机具有高效率、低噪音、可靠性高等优点，因此被广泛应用于各种制冷和空调系统中。
第四篦冷机工作原理及操作要领
一、结构特点及工作原理
Crusher data: 破碎机
Output capacity 5500 t/d Arrangement Intermediate Number of rolls 4 Diameter of rolls 500 mm Speed of rolls 4 rpm Width of cooler grate 4000 mm Nominal width 3834 mm
能力5500 t/d 中间破碎 4个辊子 辊子直径500 mm 转速 4rpm 辊子长度4m 辊子宽度3.834m
一、结构特点及工作原理
Fan data for roll cooling
冷却风机
Flow rate of fan for roll cooling 9344 m/h 风机风量9344 m/h Pressure of fan for roll cooling 100 mbar 风机压头100 mbar
Required fan power In operation(kW) 风机运行需用功率
61.1 61.1 56.7 42.2 42.2 70 66.4 134 126.6 167.5 57.9
Required motor (kW)
风机电机选用功率
132 132 110 90 75 110 110 200 200 220 90
Volume of oil tank 4000L
油箱4000L
Hale Waihona Puke Motor power for feeding- and controlling oil pump 75 kW
供油泵和控制油泵75 kW
一、结构特点及工作原理
Cylinder data:液压缸
SCH416R第四代篦冷机工作原理及调整
SCH416R第四代篦冷机工作原理及调整SCH416R第四代篦冷机工作原理及调整一基本结构和工作原理SCH416R第四代S篦冷机主要由上壳体、下壳体、阶梯模块、M306模块、M310模块、推雪人装置、辊式熟料破碎机、液压传动系统、干油润滑系统及冷却风机组等组成。
高温熟料从窑口卸落到阶梯篦床上，首先由阶梯篦床的高压风机对物料急冷，然后在风和重力的作用下滑落到标准模块上，并在往复扫摆的刮板推送下，沿篦床均匀分部开，形成一定厚度的料层，篦床上的物料在篦冷机刮板推送下缓慢向出料口移动。
在篦冷机卸料端装有辊式熟料破碎机，细小的熟料（20mm以下）通过辊缝直接落入熟料输送机上运走，大块熟料则被破碎后进入熟料输送机运送至熟料库中。
每一排模块下部构成一个风室，并由一台风机提供冷却风，冷却风经篦板吹入料层，对熟料进行充分冷却。
冷却熟料后的高温热风燃烧空气入窑及分解炉（预分解窑系统），其余部分热风可作用余热发电和煤磨烘干，低温段的热风将经过收尘处理后排入大气。
篦冷机由液压传动系统驱动，每一排模块由一台油泵驱动，各排模块刮板速度可单独调节。
篦冷机采用单线式干油集中润滑系统。
该系统可以确保每个润滑点都得到充分润滑，并及时反馈润滑系统故障。
二操作规程(一)运行前的准备工作1.初次投料前的准备新设备初次投料前，需要在整个篦床上铺满直径20mm左右的圆形鹅卵石，厚度与刮板表面平齐。
另外需要在阶梯模块和第一段标准模块再铺300mm厚鹅卵石或冷熟料其目的是：a.刮板下方的鹅卵石会一直停留在原地，有利于篦床布风，对冷却效果有帮助；b.刮板上方的鹅卵石可以防止大块高温熟料对篦床的冲击。
2.再次投料前的准备2.1运行前的检查a. 篦床上的异物是否清理干净b. 链幕是否完整c. 破碎机进口是否清理干净d. 观察玻璃是否完好e. 篦室照明是否完好f 液压油位是否到规定位置g. 润滑油是否足够h. 冷却水是否正常i. 推雪人装置是否退回到初始位置2.2每次投料前的准备工作每次停篦冷机尽量不要将篦床上的物料刮光，否则再次开机必须在阶梯篦板和第一段标准模块上人工堆积300mm厚冷熟料保护篦板。
篦冷机工作原理
篦冷机工作原理
篦冷机是一种常见的工业设备，主要用于对物料进行冷却。
它的工作原理是通过传热和传质的方式，将高温的物料迅速冷却到设定的温度，以满足生产工艺的要求。
在篦冷机的工作过程中，需要涉及到许多物理和化学的知识，下面我们就来详细了解一下篦冷机的工作原理。
首先，篦冷机的工作原理涉及到传热的过程。
当高温的物料进入篦冷机时，通过篦板的运动，物料会被均匀地分布在篦冷机的工作区域内。
同时，冷却介质（通常是空气或水）也会被引入到篦冷机内部，与物料进行热交换。
在这个过程中，热量会从物料传递到冷却介质中，使得物料的温度逐渐降低，而冷却介质的温度则会相应升高。
其次，篦冷机的工作原理还涉及到传质的过程。
在物料冷却的过程中，除了热量的传递，还会发生物料表面的水分蒸发。
这个过程是通过物料与周围空气中的水分进行传质实现的。
当物料的温度高于周围空气的露点温度时，空气中的水分会凝结在物料表面，吸收物料表面的热量，从而实现物料的冷却。
最后，篦冷机的工作原理还需要考虑到篦板的运动对物料的搅拌作用。
篦板的运动不仅可以使得物料均匀地分布在篦冷机内部，还可以使得物料与冷却介质充分接触，加快冷却速度。
此外，篦板的运动还可以防止物料在篦冷机内结块或堆积，保证了物料的均匀冷却。
总的来说，篦冷机的工作原理是通过传热、传质和搅拌的方式，将高温的物料迅速冷却到设定的温度。
在工业生产中，篦冷机在冶金、化工、建材等领域都有着广泛的应用，对于生产工艺的稳定和产品质量的提高起着重要的作用。
通过对篦冷机工作原理的深入了解，可以更好地掌握篦冷机的操作技术，提高生产效率，确保产品质量，促进工业生产的发展。
篦冷机知识
篦冷机知识篦冷机知识讲义篦冷机是水泥熟料煅烧系统中用以冷却熟料的重要的工艺设备。
篦冷机作为回转窑系统的配套主机设备。
由于其性能要求高，工况变化大，结构复杂，设备故障率高，因而在国内外它一直是窑系统的薄弱环节。
随着配套系统的不同，篦冷机的外形尺寸、技术性能以及某些局部结构的处理上也存在着差异。
在这里，我们主要介绍富勒型篦冷机的一些知识。
一、篦冷机的结构及工作原理简介从回转窑来的热熟料，通过窑口卸落到篦冷机的热端篦床上，被向上倾斜100并作往复运动的活动篦板推向卸料端。
热熟料在被推送的过程中受到穿过篦板孔、缝崃自篦下的各冷风室的冷却风的连续冷却。
到了篦床末端，小块熟料通过栅条装臵漏下落入篦冷机下方的熟料输送机中；大块熟料则被快速回转的熟料破碎机的锤头所击碎亲大部分被抛射向篦床上再冷却。
大块破碎反复进行直至块度小于或等于25mm后，落下进入机下熟料输送系统。
熟料在冷却过程中由于篦板的推动和冷却风的吹动作用，细小熟料通过篦板上的小孔和板间缝隙漏入篦下各冷风室中，再通过冷风室底板下的漏料锁风阀落入机下料槽内，由漏料拉链机拉走汇入前述篦冷机下熟料输送系统中。
富勒篦冷机应用厚层冷却原理，按篦床上料层的厚度和温度分布规律，将篦下冷风室合理的分隔成若干独立的密封室，并按各室对应的篦床料厚、料温，考虑其冷却和热回的需要选配适宜的风量和风压的冷却风机。
在篦冷机热端区段，料层厚、温度高，高压冷却空气由下而上透红热厚料层时对热料起强烈淬冷作用，同时通过充分的热交换吸收大量的热量，离开料层时已成高温空气，其中温度最高的一部分作为二次风入窑，另一部分作为三次风去窑尾分解炉，还有一部分热风可作烘干用，通过热风口抽出去烘干系统，这三部分热风的利用构成篦冷机的热回收。
二、富勒篦冷机的规格、型号富勒篦冷机采用特有的数字、字母和符号代表不同规格型号篦冷机的篦板纵横排列数、宽度变化、篦床斜、平布臵和分段区域。
现以日产2000吨篦冷机的一种规格为实例作说明。
