齿轮齿条传动与其它传动方式优缺点

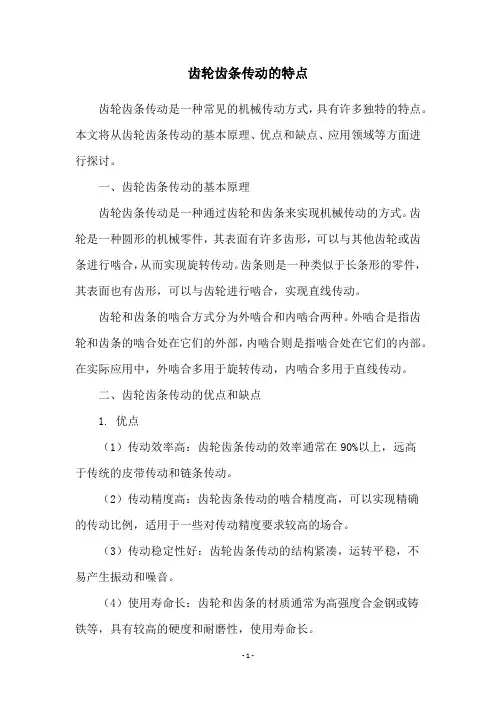

齿轮齿条传动的特点
齿轮齿条传动的特点齿轮齿条传动是一种常见的机械传动方式，具有许多独特的特点。
本文将从齿轮齿条传动的基本原理、优点和缺点、应用领域等方面进行探讨。
一、齿轮齿条传动的基本原理齿轮齿条传动是一种通过齿轮和齿条来实现机械传动的方式。
齿轮是一种圆形的机械零件，其表面有许多齿形，可以与其他齿轮或齿条进行啮合，从而实现旋转传动。
齿条则是一种类似于长条形的零件，其表面也有齿形，可以与齿轮进行啮合，实现直线传动。
齿轮和齿条的啮合方式分为外啮合和内啮合两种。
外啮合是指齿轮和齿条的啮合处在它们的外部，内啮合则是指啮合处在它们的内部。
在实际应用中，外啮合多用于旋转传动，内啮合多用于直线传动。
二、齿轮齿条传动的优点和缺点1. 优点（1）传动效率高：齿轮齿条传动的效率通常在90%以上，远高于传统的皮带传动和链条传动。
（2）传动精度高：齿轮齿条传动的啮合精度高，可以实现精确的传动比例，适用于一些对传动精度要求较高的场合。
（3）传动稳定性好：齿轮齿条传动的结构紧凑，运转平稳，不易产生振动和噪音。
（4）使用寿命长：齿轮和齿条的材质通常为高强度合金钢或铸铁等，具有较高的硬度和耐磨性，使用寿命长。
2. 缺点（1）制造成本高：齿轮和齿条的加工精度要求较高，加工难度大，制造成本较高。
（2）安装维护困难：齿轮齿条传动的结构复杂，安装和维护难度较大，需要专业技术人员进行操作。
（3）容易受到冲击和负载扭矩的影响：齿轮齿条传动在使用过程中容易受到外力冲击和负载扭矩的影响，需要对传动系统进行合理的设计和保护。
三、齿轮齿条传动的应用领域齿轮齿条传动广泛应用于各种机械设备中，包括工业机械、农业机械、交通运输设备、航空航天设备等领域。
具体应用场合包括：（1）工业机械：齿轮齿条传动常用于工业机械中的传动装置，如机床、轧机、起重机、输送机等。
（2）农业机械：齿轮齿条传动常用于农业机械中的传动装置，如拖拉机、收割机、植保机等。
（3）交通运输设备：齿轮齿条传动常用于交通运输设备中的传动装置，如汽车、火车、飞机等。
齿轮齿条的传动效率
齿轮齿条的传动效率介绍齿轮齿条传动是机械行业中常用的一种传动方式，它利用齿轮和齿条的相互作用来实现动力的传递。
这种传动方式具有传递效率高、传动精度高等优点，广泛应用于各种机械设备中。
传动原理齿轮齿条传动的原理是利用齿轮与齿条之间的啮合来实现动力的传递。
齿轮通过齿与齿的啮合将动力传递到齿条上，从而实现齿条的运动。
齿轮齿条传动可以实现方向的改变，同时也可以实现速度的变换。
传动效率的计算传动效率是衡量齿轮齿条传动质量的重要指标，它表示实际传动功率与理论传动功率之间的比值。
传动效率的计算可以通过以下公式得出：传动效率 = (实际传动功率 / 输入功率) × 100%其中，实际传动功率指的是齿轮齿条传动中实际输出的功率，输入功率指的是齿轮齿条传动中输入的功率。
影响传动效率的因素齿轮齿条传动效率受到多种因素的影响，主要包括以下几个方面：齿轮的材质和制造工艺齿轮的材质和制造工艺对传动效率有重要影响。
一般来说，材质硬度高、齿面光洁度好的齿轮传动效率较高。
同时，制造工艺的精度也会影响传动效率，精度越高传动效率越高。
齿轮的啮合方式齿轮有不同的啮合方式，包括直齿、斜齿、渐开线等。
不同的啮合方式对传动效率有不同的影响。
一般来说，渐开线齿轮传动效率较高。
齿条的材质和几何形状齿条的材质和几何形状也会影响传动效率。
齿条材质的硬度和表面光洁度会影响传动的摩擦损失，几何形状的设计则会影响传动的接触面积。
传动装置的润滑与密封传动装置的润滑和密封状况对传动效率也有一定的影响。
良好的润滑和密封能减小传动中的摩擦损失，提高传动效率。
优化传动效率的方法为了提高齿轮齿条传动效率，可以采取以下几种优化方法：优化齿轮的制造工艺通过提高齿轮的制造工艺，包括加工精度、表面光洁度等方面的提高，可以降低齿轮传动中的摩擦损失，提高传动效率。
选择合适的齿轮啮合方式不同的齿轮啮合方式对传动效率有不同的影响。
在实际应用中，可以根据传动的具体要求选择合适的啮合方式，以提高传动效率。
齿轮齿条的传动效率
齿轮齿条的传动效率一、引言齿轮齿条传动是机械传动中常用的一种方式，其优点包括传递力矩大、精度高、可靠性强等。
而齿轮齿条传动的效率则是衡量其性能的重要指标之一。
本文将从齿轮齿条传动的原理出发，探讨其效率的影响因素以及如何提高效率。
二、齿轮齿条传动原理齿轮齿条传动是利用两个或多个啮合的圆柱体（即齿轮）或圆锥体（即锥齿轮）来实现力矩和转速的转换。
其中，驱动轴上的主动轮（也称为驱动轮）通过啮合与被驱动轴上的从动轮（也称为被驱动轮）相连，从而将主动轴上的转速和力矩传递到被驱动轴上。
三、影响效率因素1. 齿数比齿数比是指主从两个啮合零件中牙数之比。
当两个啮合零件牙数相同时，其转速和力矩不变；而当牙数不同时，则会出现变化。
在实际应用中，齿数比通常取整数值，如1:1、2:1、3:2等。
齿数比越大，传动效率越低。
2. 齿轮啮合角齿轮啮合角是指两个啮合齿轮相接触的角度。
当啮合角过大时，会导致齿轮表面的接触应力集中，从而增加了齿面磨损和能量损失。
因此，最优的啮合角度应该是45度左右。
3. 齿轮材料和加工精度齿轮材料和加工精度对传动效率也有着重要影响。
一般来说，高强度、高硬度的材料可以提高传动效率；而制造精度越高，则摩擦损失越小，效率也就越高。
4. 润滑方式和润滑剂润滑方式和润滑剂对于传动效率也有着重要影响。
适当的润滑可以减小摩擦损失、降低噪音、延长使用寿命等。
常见的润滑方式包括油浸式、喷油式、油气混合式等；而常用的润滑剂包括矿物油、合成油、液体脂等。
四、提高效率方法1. 优化齿轮设计通过优化齿轮设计，如增加模数、减小啮合角度等，可以降低齿轮表面的接触应力和能量损失，从而提高传动效率。
2. 选用适当材料和加工精度选择高强度、高硬度的材料以及制造精度较高的齿轮，可以降低摩擦损失和能量损失，从而提高传动效率。
3. 采用适当的润滑方式和润滑剂适当的润滑方式和润滑剂可以减小摩擦损失、降低噪音、延长使用寿命等。
因此，在实际应用中应该选择适当的润滑方式和润滑剂。
齿轮传动的特点和类型
第一节齿轮传动的特点和类型一、齿轮传动的特点齿轮传动是应用最为广泛的一种传动形式，与其它传动相比，具有传递的功率大、速度范围广、效率高、工作可靠、寿命长、结构紧凑、能保证恒定传动比；缺点是制造及安装精度要求高，成本高，不适于两轴中心距过大的传动。
二、齿轮传动分类1、按轴线相互位置：平面齿轮传动和空间齿轮传动。
平面齿轮传动：按轮齿方向：直齿轮传动，斜齿轮传动和人字齿轮传动；按啮合方式：外啮合、内啮合和齿轮齿条传动；空间齿轮传动：锥齿轮传动、交错轴斜齿轮传动和蜗杆蜗轮传动。
2、按齿轮是否圭寸闭：开式和闭式齿轮传动三、齿轮传动的基本要求1、传动准确平稳；齿廓啮合基本定律：为保证齿轮传动的瞬时传动比保持不变，则两轮不论在何处接触，过接触点所作两轮的公法线必须与两轮的连心线交于一定点。
定点C称为节点，分别以01、02为圆心，过节点C所作的两个相切的圆称为节圆。
根据齿廓曲线满足齿廓啮合基本定律制出的齿轮有渐开线齿轮、摆线齿轮和圆弧线齿轮。
我们主要介绍渐开线齿轮。
渐开线的有关概念：1、发生线在基圆上滚过的长度等于基圆上相应被滚过的弧长；2、发生线即渐开线的法线，它始终与基圆相切，故也是基圆的切线；3、同一基圆上生成的任意两条反向渐开线间的公法线长度处处相等，任意两条同向渐开线间的法向距离处处相等；4、渐开线的形状取决于基圆的大小。
基圆越小，渐开线越弯曲；基圆越大，渐开线越平直；5、基圆内无渐开线。
2、承载能力高和较长的使用寿命。
第二节渐开线齿轮的基本参数及几何尺寸计算一、各部分名称端平面：垂直于齿轮轴线的平面；齿槽：相邻两轮之间的空间；齿顶圆（da）、齿根圆（df）、齿槽宽（ek）、齿厚（sk）、齿顶高（ha ）、齿根高（hf）、齿宽（p）、全齿高（h）二、基本参数1、模数m: ;2、压力角：规定分度圆上的压力角为标准压力角；3、齿顶高系数：；4、顶隙系数：；5、齿数z:。
当m、a不变时，z越大，db越大, 渐开线越平直，若当z—x时，db—%，渐开线变成直线，齿轮变成齿条。
机械设计基础第6章齿轮传动
2.展成法 2.展成法 展成法是利用一对齿轮（或齿轮与齿条）啮合时， 两轮齿廓互为包络线的原理来切制轮齿的加工方法 展成法切制齿轮时常用的刀具有 齿轮插刀
插直齿
插斜齿
齿条插刀
齿轮滚刀
用此方法加工齿轮，只要刀具和 被加工齿轮的模数m和压力角α 相等，则不管被加工齿轮的齿数 是多少，都可以用同一把刀具来 加工。这给生产带来很大的方便， 得到广泛应用。
3.传动的平稳性
啮合线：N1N2线叫做渐开线齿轮 啮合线 传动的啮合线。 啮合角：啮合线N1N2与两轮节圆 啮合角 公切线t-t之间所夹的锐角称为啮 合角，用α′表示。 啮合角在数值上等于渐开线在节 圆处的压力角。啮合角α′恒定。 啮合线N1N2又是啮合点的公法线， 而齿轮啮合传动时其正压力是沿公 法线方向的，故齿廓间的正压力方 向（即传力方向）恒定。 至此可知，啮合线、公法线、 压力线和基圆的内公切线四线重合， 为一定直线。
渐开线标准直齿圆柱齿 轮各部分的名称和符号
4.齿厚:分度圆上一个齿的两侧端面齿廓之间的弧长称为 齿厚，用s表示 5.齿槽宽：分度圆上一个齿槽的两侧端面齿廓之间的弧 长称为齿槽宽，用e表示 6.齿距：分度圆上相邻两齿同侧端面齿廓之间的弧长称 为齿距，用p表示，即p=s+e 7.齿宽：轮齿部分沿齿轮轴线方向的宽度称为齿宽，用b 表示 8.齿顶高：分度圆与齿顶圆之间的径向距离，用ha表示 9.齿根高：分度圆与齿根圆之间的径向距离，用hf表示 10全齿高：齿顶圆与齿根圆之间的径向距离，用h表示 显然 h=ha+hf 11.齿宽:轮齿的轴向长度，用b表示
（3）齿数 因db=dcosα=mzcosα，只有m、z、α都确 定了，齿轮的基圆直径db 才能确定，同时渐 开线的形状亦才确定。 所以m、z、α是决定轮齿渐开线形状的三个 基本参数。当m、α不变时，z越大，基圆越大， 渐开线越平直。当z→∞时，db→∞，渐开线 变成直线，齿轮则变成齿条 （4）齿顶高系数ha*和顶隙系数c* 齿轮的齿顶高、齿根高都与模数m成正比。 即ha=ha*mhf=（ha*+c*）mh=（2ha*+c*）m
机械设计基础第七章 齿轮传动
加工标准齿轮： 刀具分度线刚好与轮坯 的分度圆作纯滚动。 分度圆
分度线
顶线
hf=(h*a+ c*)m
ha=h*am
s
e
加工结果： s＝e＝πm/2 ha=h*am hf = (h*a+ c*)m
二、 渐开线齿廓的根切及最少齿数
标准齿轮不发生根切的最少齿数 根切的原因：刀具的顶线与啮合线的交点 超过被加工齿轮的啮合极限点N
标准齿轮 不发生根 切的情况
要避免根切， 应使
* ha m NM ,
NM PN sin r sin 2
* 2ha z 2 sin
mz 2 sin 2
3 、变位齿轮
1）标准齿轮的优缺点
rK
基圆对渐开线形状的影响
3 渐开线齿廓的啮合 1）渐开线齿廓满足定传动比传动
因为渐开线齿廓在任一点接触，过接 触点的公法线必与两基圆相切。即所 有啮合点均在两基圆的一条内公切线 上。因此，内公切线必与连心线相交 于一固定点P。所以能保证定传动比传 动。
1 O2 P rb 2 i12 2 O1P rb1
一对渐开线齿轮正确啮合的条件
一对齿轮传动时，所有啮合点都在啮合线 N1N2 上。
pb1 rb1 r1
B1
O1
ω1
pb 1
rb1 r1 B1
O1 ω1
pb1
rb1 r1
O1
ω1
N1
P
B2
N1
P
N1
P
B2
B2
N2
N2
N2
B1
pb1< pb2 m1<m2
机械设计中的齿轮齿条传动技术教程
机械设计中的齿轮齿条传动技术教程齿轮齿条传动技术在机械设计中扮演着重要的角色。
它被广泛应用于各种工业领域，包括汽车制造、航空航天、机械制造等。
本文将向您介绍机械设计中的齿轮齿条传动技术教程，包括其原理、应用和设计考虑等方面。
齿轮齿条传动技术是一种基于齿轮和齿条的传动方式。
齿条是一种带有齿轮齿的直线导轨，而齿轮是一个机械装置，其齿与齿条的齿咬合，从而实现动力和运动的传递。
齿轮齿条传动系统可以将旋转运动转换为直线运动，或者将直线运动转换为旋转运动。
在机械设计中，齿轮齿条传动技术有许多应用场景。
首先，它被广泛用于机床和工业机械中。
通过齿轮齿条传动，机床可以实现工作台的升降和移动，从而实现不同工艺和加工需求的满足。
其次，齿轮齿条传动技术也被应用于自动化设备和机器人领域。
通过齿轮齿条传动，机器人可以实现各种复杂运动路径的控制和执行。
此外，齿轮齿条传动技术还可以用于汽车座椅调节、升降平台和电梯等领域。
在设计齿轮齿条传动系统时，需要考虑一些关键因素。
首先是齿轮和齿条的材料选择。
对于高负荷和高速应用，通常选择硬度高、抗磨性好的金属材料，如热处理后的钢。
其次是齿轮和齿条的几何参数选择。
包括齿数、模数、齿廓、齿向等的选择，这些参数将直接影响传动系统的传动比、精度和寿命等性能指标。
此外，还需要考虑齿轮轴和齿轮齿条的安装和润滑等问题，以确保传动系统的稳定性和可靠性。
齿轮齿条传动技术具有许多优点。
首先是高效传动。
齿轮齿条传动系统的传动效率通常在90%以上，相对于其他传动方式来说非常高。
其次是精度高。
齿轮齿条传动系统的运动传递精度可以达到几十微米，非常适合需要精确控制和定位的应用。
此外，齿轮齿条传动系统还具有结构紧凑、承载能力大、寿命长等特点。
然而，齿轮齿条传动技术也存在一些局限性。
首先是噪音和震动。
由于齿轮咬合时产生的冲击力，齿轮齿条传动系统会产生一定的噪音和震动。
其次是传动比的限制。
齿轮齿条传动系统的传动比通常在几十到几百之间，对于超大传动比的需求可能无法满足。
第6章,2,齿轮传动,汽车机械基础
齿轮轮齿在很大压力下，齿面上的润滑油 被挤走，两齿面金属直接接触，局部产生 瞬时高温，致使两齿面发生粘连。随着齿 面的相对滑动，较软轮齿的表面金属会被 熔焊在另一轮齿的齿面上形成沟痕，这种 现象称为齿面胶合。 注意：对于高速和低速重载的齿轮传动， 容易发生齿面胶合。
防止齿面胶合的方法：
C
β=8。—30。，常用β=8。—15。.
d D A pt F E
pn
B
b
pz
4、正确啮合条件 （斜齿轮在端面内的啮合相当于直齿轮的啮合）
mt1 mt 2
mn1 mn 2
t1 t 2
b1 b 2
n1 n 2
1 2 1 2
o1
§3 渐开线直齿圆柱齿轮的 基本参数和几何尺寸
一、齿轮各部分名称及代号
齿数——Z，齿槽
1、齿顶圆ra
2、齿根圆rf 3、在任意圆上rk
(1)齿槽宽e
(2)齿厚s (3)齿距P=e+s
4、分度圆：人为取定一 个圆，使该圆上的齿厚和 齿槽宽相等，模数和压力 角取标准值，这个圆称为 分度圆。分度圆上所有参 数不带下标。 分度圆：r，d，s，e，p
§2
渐开线齿轮啮合特性
一、齿轮传动应满足的基本要求
一个最基本要求：传动平稳。 要求其瞬时传动比I恒定不变，以避免冲击、振动 和噪声 传动比：
i12
1 2
为了保证传动比恒定，需要采用适当的齿 廓曲线，最常用的是渐开线齿廓。
二、渐开线的形成
当一直线BK沿一个圆的圆周作
纯滚动时，直线上任一点K的轨迹 AK —— 渐开线
防止点蚀的办法：
丝杆、同步带、齿轮齿条与直线电机传动优缺点
齿轮齿条
能保证瞬时传动比恒定，传动平稳性 好，传递运动准确可靠，传动功率与圆 周速度范围大，传动效率高，结构紧
凑，体积小，使用寿命较长
直线电机
可实现非常高与非常低的速度，高加速 度；几乎零维护，高精度，无空回，无 行程限制，与滚珠丝杆相比，速度可高 30倍，加速度提高10倍，最大达10g，刚
度提高7倍，最高响应频率达10来自Z.直线电机传动优缺点
缺点
磨损后会产生背隙，影响精度， 行程有一定限制
有弹性滑动和打滑，传动效率较 低；不能保证精确的传动比；皮
带的寿命较短
不适于距离较远的传动，制造和 安装精度要求较高，成本也较 高，不能实现无级变速，不能实
现过载保护
控制难度较大，对周边产生磁干 扰，发热大，竖直使用时不能自
锁，成本较高。
丝杆、同步带、齿轮齿条与直线电机传动优缺点
传动方式 丝杆
优点
效率高，温升小；高定位精度； 可以按约60m/min的速度高速可靠运行； 预紧消隙，使得刚性大大提高； 没有爬行现象；只需做一般性维护
同步带
能缓和载荷冲击，运行平稳、低噪音、 低振动；结构简单，调整方便；带轮的 制造和安装精度不像啮合传动严格；具 有过载保护的功能，两轴中心距范围较
齿轮齿条啮合方式
齿轮齿条啮合方式齿轮齿条啮合方式是一种常见的传动方式，广泛应用于各个领域。
它通过齿轮和齿条的啮合来实现转动和线性运动的转换，具有精度高、传动效率高等优点。
本文将从齿轮和齿条的基本原理、应用领域以及优缺点等方面对齿轮齿条啮合方式进行详细介绍。
一、齿轮和齿条的基本原理齿轮是一种圆盘状的机械零件，其表面上有一定数量的齿，齿与齿之间呈现出特定的形状和间隙。
当两个齿轮啮合时，它们的齿与齿之间相互咬合，通过齿轮的旋转来实现力的传递和转动的变速。
齿轮的直径、齿数等参数决定了其传动比和传动效果。
齿条是一种长条状的机械零件，其表面上有一定数量的齿槽，齿槽的形状和尺寸与齿轮的齿相匹配。
当齿轮和齿条啮合时，齿槽与齿咬合，通过齿条的直线运动来实现力的传递和位置的变化。
齿条的长度、齿槽的形状等参数决定了其传动效果和精度。
二、齿轮齿条啮合方式的应用领域齿轮齿条啮合方式广泛应用于各个领域。
在机械制造领域，齿轮齿条传动常用于工具机、自动化设备等的传动系统中，实现高精度的转动和位置控制。
在汽车行业，齿轮齿条传动常用于转向系统、传动系统等，确保车辆的安全和稳定性。
在航空航天领域，齿轮齿条传动常用于飞机、卫星等载具的导航和控制系统中，实现精确的运动和定位。
三、齿轮齿条啮合方式的优缺点齿轮齿条啮合方式具有以下优点：首先，传动效率高，能够实现高精度的传动和控制；其次，结构简单，安装方便，使用寿命长；再次，传动平稳，噪音低，能够满足各种工作环境的需求。
然而，齿轮齿条啮合方式也存在一些缺点：首先，由于齿轮和齿条的啮合面积有限，承载能力有限，不能承受过大的载荷；其次，齿轮齿条传动存在一定的间隙和回转误差，影响传动精度；再次，齿轮齿条传动的制造成本较高，需要精密的加工和配合。
四、总结齿轮齿条啮合方式是一种常见的传动方式，广泛应用于各个领域。
它通过齿轮和齿条的啮合来实现转动和线性运动的转换，具有精度高、传动效率高等优点。
然而，齿轮齿条啮合方式也存在一些缺点，如承载能力有限、传动精度受限等。
双边齿轮齿条传动
双边齿轮齿条传动
双边齿轮齿条传动是一种机械传动方式，由两个齿轮和一根齿条构成。
其中，齿轮分为主动齿轮和从动齿轮，主动齿轮通过电机等外部设备带动，从而驱动从动齿轮转动。
齿轮与齿条之间通过啮合打造出传动链路。
这种传动方式具有以下特点：
1.高传动效率：由于啮合面积大，传动效率高，能够实现较低的
能耗。
此外，齿轨槽角度大小能够对传动效率产生影响，因此
可以根据具体应用场景调整齿轨槽角度，进一步提升传动效率。
2.高精度：双边齿轮齿条传动方式具有高精度的特点，可以轻松
实现高精度传动，并能够保持传动精度稳定。
因此，在需要精
密定位的机械设备中，双边齿轮齿条传动方式是一种常见的选
择。
3.可靠性强：双边齿轮齿条传动方式的啮合面积较大，传动链条
稳定，故在运转过程中具有较高的可靠性，能够实现长时间稳
定运行。
此外，双边齿轮齿条传动还具有使用寿命长、密封性好、能保证恒定的传动比、能传递任意夹角两轴间的运动等优点。
这种传动方式广泛应用于各种机械设备中，如带式输送机的伸缩装置、机床的运转等。
齿轮传动类型及特点
一、齿轮传动类型有哪几种齿轮传动是机械工程学的一个专业术语，是指利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
齿轮传动的类型有很多，按传动比、齿廓形状、工作条件、齿面硬度等不同的方法可分为不同的类型，主要有以下几种：1、圆柱齿轮传动主要用于平行轴间的传动，圆柱齿轮传动的啮合形式有3种：外啮合齿轮传动，由两个外齿轮相啮合，两轮的转向相反；内啮合齿轮传动，由一个内齿轮和一个小的外齿轮相啮合，两轮的转向相同；齿轮齿条传动，可将齿轮的转动变为齿条的直线移动。
2、锥齿轮传动主要用于相交轴间的传动，其中直齿锥齿轮传动传递功率可到370千瓦，圆周速度5米/秒。
斜齿锥齿轮传动运转平稳，齿轮承载能力较高，但制造较难，应用较少。
曲线齿锥齿轮传动运转平稳，传递功率可到3700千瓦，圆周速度可到40米/秒以上。
3、行星齿轮传动适用于具有动轴线的齿轮传动。
行星齿轮传动类型很多，需要根据工作条件合理选择类型，一般常用的是由太阳轮、行星轮、内齿轮和行星架组成的普通行星传动，少齿差行星齿轮传动，摆线针轮传动和谐波传动等。
4、螺旋齿轮传动用于交错间的传动，但这类传动形式由于承载能力较低，磨损严重，因此应用比较少。
5、双曲面齿轮传动多用于交错轴间的传动，如汽车和拖拉机的传动中，由于有轴线偏置距，可以避免小齿轮悬臂安装。
6、蜗杆传动他说交错轴传动的主要形式，蜗杆传动可获得很大的传动比，并且工作平稳，传动比准确，可以自锁，不过蜗杆传动齿面间滑动较大，发热量较多，传动效率较低。
7、摆线齿轮传动用摆线作齿廓的齿轮传动。
这种传动齿面间接触应力较小，耐磨性好，无根切现象，但制造精度要求高，对中心距误差十分敏感。
一般只用于钟表及仪表中。
8、圆弧齿轮传动用凸凹圆弧做齿廓的齿轮传动。
特点是接触强度和承载能力高，易于形成油膜，无根切现象，齿面磨损较均匀，跑合性能好；不过也存在中心距、切齿深和螺旋角的误差敏感性很大，对制造和安装精度要求高等缺陷。
二、齿轮传动的特点有哪些齿轮传动是现代各种设备中应用最广泛的一种机械传动方式，这是因为齿轮传动具有的一些特点：1、齿轮传动的优点（1）传动精度高：与带传动、链传动相比，齿轮传动在理论上是准确、恒定不变的，因此在高速重载下要想减轻动载荷，实现平稳传动，齿轮传动是必须的。
齿轮传动
渐开线齿廓
一、渐开线的形成
一直线在一个圆周上做纯滚动时，直线 上任意一点K的轨迹称为该圆渐开线。
vK
渐开线
K
F
压力角 aK
N
rK
向径rK
A
发生线
rb
aK
qK 展角 基圆
基圆半径 rb
K
二、渐开线的特性
1、NK = AN 发生线沿 基圆滚过的长 N O A
度等于基圆上
被滚过的圆弧
rb
长度。
2、渐开线上任一点的法线
重合度不仅是齿轮传动的连续性条件，而且是衡量
齿轮承载能力和传动平稳性的重要指标。
在一般机械制造中常使e≥1.1～1.4。对于标准齿轮 传动，一般都能满足这一条件。重合度愈大，表示两对
齿同时啮合的时间愈长，同时参与啮合的轮齿对数愈多，
传动愈平稳，每对轮齿所承受的载荷小，总体承载能力 愈大。
注意！
正确啮合条件和连续传动条件是保证一对齿 轮能够正确啮合并连续平稳传动的缺一不可的条
B 齿间 (齿槽) p pk
• 分度圆d (r): 设计齿轮的基准圆 分度圆上，p=s+e • 齿顶高 ha： • 齿根高hf： • 齿全高h=ha+hf •
• (1)齿数：z
• (2) 模数：m d=zp d=zm • 压力角a ：分度圆压力角的简称分
度圆上的压力角20°
c
r2' o2
'
B
正常齿：
m≥1 mm： ha*=1，c*=0.25 m<1 mm： ha*=1，c*=0.35
e
s
p
短齿：
ha*=0.8，c*=0.3 标准齿轮： m, a, ha*，c*等于标准数值，
各种传动方式的比较
各种传动方式的比较各种传输模式的比较这有几个优点。
齿轮有间隔，链条有平均传动比，皮带传动有过载，螺旋传动精度高，蜗杆传动传动比大。
皮带传动和齿轮传动的区别很大，“比较皮带传动和齿轮传动的应用场合”很简单:皮带传动主要应用于中心距大、传力小、传动比要求低的场合；而齿轮传动适用于中心距小、传力大、传动比要求高的场合。
齿轮齿条传动和滚珠丝杠传动（举升）哪一种效率更高齿轮带动齿条上下移动，螺母（固定旋转）带动螺杆上下移动，效率高？他们的优点和缺点是什么？同样的垂直速度，哪一个需要更多的动力？请列出相关的公式和数据。
两者重量相同，设备需要自锁。
请帮忙分析，先谢谢你！齿轮传动的效率约为99%。
试管架可以参考这个。
一般丝杠效率一般为50%，即使丝杠角度较大，也不会超过60%。
只要滚珠丝杠的导程角不太小，一般正效率可以达到90%以上，但一般不超过95%。
从动力的角度来看，齿条传动和滚珠丝杠传动之间的差别很小。
齿轮传动效率是机械特殊操作中效率最高的传动之一，一般可达90%，如果是一级齿轮传动效率可达99%，如果是多级齿轮传动，则是各级效率的乘积..当然，最低取决于齿轮设计和制造过程。
没有必要研究这个。
制造业就是这样，只需要知道当前的一般水平和最高水平。
此外，传动功率可达10 万千瓦，圆周速度可达12 月XXXX“ 传动技术”研究报告。
两者之间的区别不取决于传动方式的选择，而是取决于制造商的设计和制造水平。
2、空载能耗为齿轮传动（耦合传动）的直接传动方式，空载压力一般保持在2.5巴以上，有的甚至高达4 巴，以保证齿轮箱的润滑。
对于皮带传动模式，理论上空载压力可以为零，因为吸入转子的油足以润滑转子和轴承。
通常，出于安全原因，压力保持在大约0.5巴。
以160 千瓦齿轮驱动空气压缩机为例。
它每年工作8000个小时，其中15%（即在1XXXX 比同等功率的皮带驱动空气压缩机多消耗28800 千瓦时的电能（假设两台机器之间的空载压差为2 巴，能耗差约为15%）。
齿轮传动方案
齿轮传动方案在机械工程中，齿轮传动是一种常见的机械传动方式，它通过齿轮之间的啮合来传递动力和转速。
齿轮传动具有高效、稳定、传动比可调等优点，因此广泛应用于各种机械设备中。
在本文中，我们将讨论几种常见的齿轮传动方案，探讨它们的特点和适用范围。
第一种齿轮传动方案是直齿轮传动。
直齿轮传动是最简单、最基础的一种传动方案，它的齿轮齿条是直线的，齿轮的齿数相等。
直齿轮传动适用于中小功率传动，传递的动力稳定可靠。
然而，直齿轮传动存在齿面接触不均匀等问题，高速传动时会产生较大的噪音和振动。
第二种齿轮传动方案是斜齿轮传动。
斜齿轮传动将齿轮齿条设计为斜线形状，使得齿轮的齿尖与齿谷接触，减小了接触应力，提高了传动效率。
斜齿轮传动适用于高速、大功率传动，能够承受较大的载荷。
然而，斜齿轮传动由于齿面接触区域小，容易产生磨损和疲劳，需要进行定期维护和保养。
第三种齿轮传动方案是锥齿轮传动。
锥齿轮传动是一种特殊的齿轮传动，其齿轮齿条呈锥形，可以实现非平行轴的传动。
锥齿轮传动适用于需求空间有限、转向方向改变的场合。
比如汽车的后桥传动、拖拉机的转向传动等。
锥齿轮传动具有紧凑结构、高传动效率的特点，但制造和装配难度较大。
第四种齿轮传动方案是行星齿轮传动。
行星齿轮传动由太阳轮、行星轮和内齿圈组成，通过太阳轮和行星轮的啮合来实现传动。
行星齿轮传动适用于对空间要求较小、需要大传动比和平滑传动的场合。
行星齿轮传动的特点是传动比可调，可通过改变行星轮和太阳轮的啮合点实现不同的传动比。
最后，还需要提及的一种齿轮传动方案是夹式齿轮传动。
夹式齿轮传动类似于链条传动，其齿轮齿谷与链条齿间互相嵌套啮合，通过链条的传动来实现力的传递。
夹式齿轮传动适用于对传动精度要求不高、转动平稳的场合。
然而，夹式齿轮传动传动效率较低，易受磨损和松动的影响。
总之，齿轮传动是一种常见且重要的机械传动方式，不同的齿轮传动方案适用于不同的应用场合。
直齿轮传动简单可靠，斜齿轮传动适用于高速大功率传动，锥齿轮传动适用于非平行轴传动，行星齿轮传动适用于需要大传动比的场合，夹式齿轮传动适用于传动平稳的场合。
常用机械传动方式
七、偏心机构
直线运动
间歇运动
周期摆动
偏心运动转换灵活， 效率与传力夹角相 关。
复杂运动
复杂运动
应用：传动比大、传动功率不大或间歇工作的 场合
形式 自锁蜗杆 单头蜗杆 双头蜗杆 三头和四头蜗杆 环面蜗杆
效率 0.40-0.45 0.70-0.75 0.75-0.82 0.82-0.92 0.85-0.95
三、滚珠丝杆
优点：摩擦损失小，传动效率高，精度高，可以高速给进和微给进，轴向刚度高 （加预压轴向间隙可以达到负值），传动可逆 缺点：承载能力较低 ，加工成本高 ，运行噪音高 ，对使用环境要求高 ，不能自 锁 运动转换：将回转运动转化为直线运动，或将直线运动转化为回转运动 效率：0.85-0.95 关键参数：外径、中径、内径、螺距、导程、线数、螺旋升角，牙型角等 应用：广泛应用于各种工业设备和精密仪器
常见机械传动方式
2019.8.9
一、齿轮传动
直齿轮 行星排齿轮
斜齿轮
人字齿轮
优点：传动比准确，效率高，工作可靠，寿命长， 适用的转速、功率范围大
缺点：制造和安装精度高，成本高，不适合远距离 传动
运动转换：平行轴、任意角相交轴、任意角交错轴 的旋转 效率：0.94-0.998 应用：齿轮传动是目前最广泛应用的传动形式
直齿锥轮传动 交错轴斜齿轮传动
曲线齿锥齿轮传动
关键参数： 齿顶圆、齿根圆、分度圆、模数、压力 角等
二、蜗轮蜗杆
单头、双头、三头
优点Байду номын сангаас传动比大，结构尺寸紧凑
缺点：轴向力大，易发热，效率低，只能单向 传动 运动转换：空间垂直而不相交的两轴间的旋转
关键参数：模数、压力角、蜗轮分度圆、蜗杆 分度圆、导程、蜗轮齿数、蜗杆头数、传动比 等
齿轮齿条和同步带精度
齿轮齿条和同步带精度齿轮、齿条和同步带是机械传动中常见的三种传动方式，它们在工业生产中扮演着重要的角色。
本文将从精度的角度来探讨这三种传动方式。
我们先来了解一下齿轮传动的精度。
齿轮传动是利用齿轮的啮合来实现传动的一种机械传动方式。
在齿轮传动中，齿轮的精度直接影响到传动的效率和可靠性。
齿轮的精度主要包括齿轮的模数、齿轮的齿数、齿轮轴的直径等。
模数越小，齿数越多，齿轮的精度就越高。
齿轮传动的精度还受到齿轮的制造工艺、装配误差等因素的影响。
因此，在实际应用中，要提高齿轮传动的精度，需要采用先进的制造工艺和精确的装配方法。
接下来，我们再来看一下齿条传动的精度。
齿条传动是利用齿条与齿轮的啮合来实现传动的一种机械传动方式。
齿条的精度主要包括齿条的模数、齿条的齿数、齿条轴的直径等。
与齿轮传动相比，齿条传动的精度要求更高。
齿条传动的精度直接影响到传动的精度和定位精度。
在实际应用中，要提高齿条传动的精度，需要采用加工精度高的齿条、严格控制齿条与齿轮的啮合间隙、采用合适的润滑方式等。
我们来讨论一下同步带传动的精度。
同步带传动是利用同步带与同步带轮的啮合来实现传动的一种机械传动方式。
同步带的精度主要包括带齿距、齿数、带轮的直径等。
同步带传动的精度要求相对较低，适用于一些速度较低、传动精度要求不高的场合。
同步带传动的优点是传动平稳、噪音小、寿命长等。
但是，在高速传动以及精度要求较高的场合，同步带传动的精度就会成为限制因素。
齿轮、齿条和同步带是常见的机械传动方式。
它们在工业生产中起到了至关重要的作用。
齿轮传动的精度取决于齿轮的制造工艺和装配误差；齿条传动的精度要求更高，需要采用加工精度高的齿条和严格控制啮合间隙；同步带传动的精度要求相对较低，适用于速度较低、传动精度要求不高的场合。
在实际应用中，根据不同的传动要求，选择适合的传动方式和相应的精度级别，可以有效提高传动的效率和可靠性。
齿轮齿条、同步带、丝杠三种传动方式优缺点
齿轮齿条、同步带、丝杠三种传动方式优缺点
齿轮齿条
优点：承载力大，传动精度较高，可达0.1mm，可无限长度对接延续，传动速度可以很高，>2m/s。
缺点：若加工安装精度差，传动噪音大，磨损大。
典型用途：大版面钢板、玻璃数控切割机，建筑施工升降机可达30层楼高。
同步带
优点：承载力较大，负载再大就要加宽皮带，传动精度较高，传动长度不可太大，否则需要考虑较大的弹性变形和振动，传动距离大尤其不适合精确定位、连续性运动控制，如大版面数控设备的XY轴，但是可用于伺服电机到传动齿轮或伺服电机到丝杠的短距离传动。
缺点：短距离传动速度可以很高，噪音低。
典型用途: 小型数控设备、某些打印机
滚珠丝杠（电动缸传动部件)
（1）普通梯形丝杠可以自锁，这是最大优点，但是传动效率低下，比上述二者低许多，所以不适合高速往返传动。
缺点是时间久了传动间隙大，回程精度差，用在垂直传动较合适。
公众号《机械工程文萃》，工程师的加油站！（2）滚珠丝杠不能自锁，传动效率高，精度高，噪音低，适合高速往返传动，但是水平传动时跨距大了要考虑极限转速和自重下垂变形，所以传动长度不可太大，要么改用丝母旋转丝杠不动，但还是不能太长，要么就用齿轮齿条。
典型用途：数控机床，小版面数控切割机。
中望齿轮齿条约束
中望齿轮齿条约束一、引言中望齿轮齿条约束是一种常见的机械传动方式，广泛应用于各种机械设备中。
本文将详细介绍中望齿轮齿条约束的原理、结构、优缺点以及应用领域。
二、中望齿轮齿条约束原理中望齿轮齿条约束是一种通过齿轮和齿条之间的啮合来传递动力和实现约束的机械传动方式。
其原理如下：1.齿轮：齿轮是一种带有齿的圆盘状零件，通过与齿条啮合，实现传递动力和转动的功能。
齿轮的齿数和模数决定了其传动比，可以根据需要来选择合适的齿轮。
2.齿条：齿条是一种长条状零件，具有一系列的齿槽，与齿轮的齿相啮合。
通过齿轮与齿条的啮合，可以将齿轮的转动传递给齿条，实现线性运动。
3.约束：中望齿轮齿条约束通过齿轮和齿条的啮合来实现约束。
当齿轮转动时，齿轮与齿条的啮合力会阻止齿条的自由运动，从而实现了约束的效果。
三、中望齿轮齿条约束结构中望齿轮齿条约束的结构主要包括齿轮、齿条、轴、轴承等组成部分。
具体结构如下：1.齿轮：齿轮通常由金属材料制成，具有一定的硬度和强度。
齿轮的外圆表面有一系列的齿槽，用于与齿条的齿相啮合。
2.齿条：齿条通常由金属材料制成，具有一定的硬度和强度。
齿条的一侧有一系列的齿槽，用于与齿轮的齿相啮合。
3.轴：轴是齿轮和齿条的支撑部分，通常由金属材料制成，具有一定的强度和刚性。
轴通过轴承与机械设备的其他部分连接。
4.轴承：轴承用于支撑轴的转动，减少摩擦和磨损。
常见的轴承有滚动轴承和滑动轴承两种类型。
四、中望齿轮齿条约束优缺点中望齿轮齿条约束作为一种机械传动方式，具有以下优点：1.高精度：中望齿轮齿条约束具有较高的传动精度，可以实现精确的运动控制。
2.负载能力强：中望齿轮齿条约束可以承受较大的负载，适用于需要传递大扭矩和力的应用。
3.高效率：中望齿轮齿条约束的传动效率较高，能够有效地将输入转矩和功率传递给输出端。
4.可靠性高：中望齿轮齿条约束的结构简单，寿命较长，具有较高的可靠性和稳定性。
然而，中望齿轮齿条约束也存在一些缺点：1.噪音和振动：中望齿轮齿条约束在工作过程中会产生一定的噪音和振动，对某些应用场景可能不太适用。
