直流无刷电机驱动原理
无刷直流电机原理结构
无刷直流电机原理结构一、原理：无刷直流电机是以电磁感应的原理工作的。
电机的主要部分包括定子和转子，定子上有若干个线圈，通以交变电流，产生旋转的磁场。
转子上装有多个永磁体，它们随着定子磁场的变化而旋转。
电机通过外部的控制电路来改变定子线圈通电的时间和顺序，从而实现转子的旋转控制。
二、结构：1.定子：定子是电机的静止部分，它通常由若干个相同的定子线圈组成，线圈绕在定子铁芯上，并固定在电机的外部结构上。
定子线圈的数量和形状取决于电机的设计和工作要求。
2.转子：转子是电机的旋转部分，它由多个永磁体组成，永磁体的材料通常是钕铁硼或钴磁体。
转子上的永磁体通过磁力产生旋转力矩，推动转子的旋转。
转子通常由外壳包裹在外，以保护永磁体和提供机械支撑。
3.传感器：无刷直流电机需要通过传感器来检测转子的位置和速度，以确定定子线圈的通电时间和顺序。
常用的传感器有霍尔传感器和编码器。
霍尔传感器通过检测转子上预先安装的霍尔元件的磁场变化来确定转子的位置。
编码器通过检测转子上的刻度盘来实时测量转子的位置和速度。
4.控制电路：控制电路是无刷直流电机的核心部分，通过控制电路可以控制定子线圈的通电时间和顺序，从而控制电机的转速和方向。
控制电路通常由微电子学设备和电磁驱动电路组成。
微电子学设备用于检测传感器信号和计算控制电流的参数，电磁驱动电路用于控制电流的流动和改变线圈的通电顺序。
三、工作过程：1.传感器检测：控制电路通过传感器检测转子的位置和速度。
2.定子线圈通电：根据传感器信号，控制电路决定定子线圈的通电时间和顺序。
3.磁场产生：定子线圈通电后，在定子铁芯上产生旋转的磁场。
4.磁场作用：磁场作用于转子上的永磁体，产生旋转力矩。
5.转子转动：转子随着磁场的变化而旋转，驱动电机的输出轴旋转。
6.循环控制：控制电路根据传感器信号实时调整定子线圈的通电时间和顺序，以保持电机的稳定工作。
无刷直流电机驱动器原理

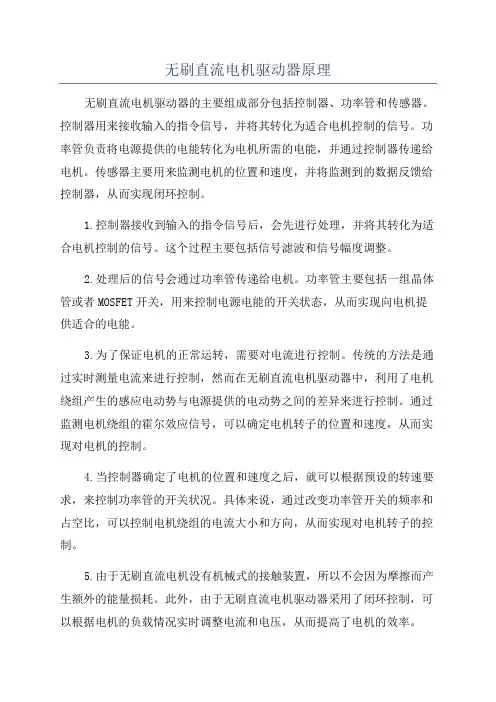

无刷直流电机驱动器原理无刷直流电机驱动器的主要组成部分包括控制器、功率管和传感器。
控制器用来接收输入的指令信号，并将其转化为适合电机控制的信号。
功率管负责将电源提供的电能转化为电机所需的电能，并通过控制器传递给电机。
传感器主要用来监测电机的位置和速度，并将监测到的数据反馈给控制器，从而实现闭环控制。
1.控制器接收到输入的指令信号后，会先进行处理，并将其转化为适合电机控制的信号。
这个过程主要包括信号滤波和信号幅度调整。
2.处理后的信号会通过功率管传递给电机。
功率管主要包括一组晶体管或者MOSFET开关，用来控制电源电能的开关状态，从而实现向电机提供适合的电能。
3.为了保证电机的正常运转，需要对电流进行控制。
传统的方法是通过实时测量电流来进行控制，然而在无刷直流电机驱动器中，利用了电机绕组产生的感应电动势与电源提供的电动势之间的差异来进行控制。
通过监测电机绕组的霍尔效应信号，可以确定电机转子的位置和速度，从而实现对电机的控制。
4.当控制器确定了电机的位置和速度之后，就可以根据预设的转速要求，来控制功率管的开关状况。
具体来说，通过改变功率管开关的频率和占空比，可以控制电机绕组的电流大小和方向，从而实现对电机转子的控制。
5.由于无刷直流电机没有机械式的接触装置，所以不会因为摩擦而产生额外的能量损耗。
此外，由于无刷直流电机驱动器采用了闭环控制，可以根据电机的负载情况实时调整电流和电压，从而提高了电机的效率。
总结起来，无刷直流电机驱动器通过控制器、功率管和传感器的协同工作，实现对电机的准确控制。
通过监测电机绕组的霍尔效应信号，可以确定电机转子的位置和速度，并根据预设的转速要求，通过控制功率管的开关状况，来控制电机绕组的电流大小和方向，从而实现对电机的精确控制。
无刷直流电机原理
无刷直流电机原理1. 引言无刷直流电机（Brushless DC Motor，简称BLDC）是一种通过电子器件控制转子上的永磁体与定子上的线圈之间的磁场相互作用来实现电能转变为机械能的装置。
相比传统的有刷直流电机（Brushed DC Motor），无刷直流电机具有结构简单、寿命长、转速范围广、效率高等优点，广泛应用于工业、家用电器、交通工具等领域。
本文将详细解释无刷直流电机的基本原理，包括其结构组成、工作原理和控制方式。
2. 结构组成无刷直流电机主要由转子和定子两部分组成。
•转子：转子是由永磁体组成的，并且通常采用多极结构。
每个极对应一个磁极，可以是南极或北极。
转子通常采用铁芯材料制造，以提高磁导率和减小磁阻。
在转子上还安装了传感器，用于检测转子位置和速度。
•定子：定子是由线圈组成的，并且通常采用三相对称结构。
每个线圈都由若干匝导线绕制而成，形成一个线圈组。
定子通常采用硅钢片或铁氟龙等绝缘材料进行绝缘和支撑。
3. 工作原理无刷直流电机的工作原理基于磁场相互作用和电磁感应。
•磁场相互作用：当定子上的线圈通电时，会产生一个磁场。
根据安培定律，这个磁场会与转子上的永磁体产生相互作用，使转子受到力的作用而旋转。
因为转子上的永磁体是多极结构，所以在不同位置上受到的力也不同，从而形成了旋转运动。
•电磁感应：在无刷直流电机中，通常使用霍尔传感器来检测转子位置和速度。
霍尔传感器可以检测到转子上的永磁体所在位置，并通过控制器将这些信息反馈给电机驱动器。
根据这些信息，电机驱动器可以准确地控制定子线圈的通断时间和顺序，从而实现对电机的精确控制。
4. 控制方式无刷直流电机的控制方式主要有两种：传感器驱动和传感器无刷。
•传感器驱动：这种控制方式需要使用霍尔传感器等装置来检测转子位置和速度。
通过采集到的转子信息，控制器可以准确地控制定子线圈的通断时间和顺序，从而实现对电机的精确控制。
这种控制方式具有高精度和高效率的特点，但需要额外的传感器装置。
无刷直流电机的驱动电路
无刷直流电机的驱动电路一、无刷直流电机简介无刷直流电机是一种通过电子方式实现电机转子磁场与定子磁场的同步旋转，无需刷子与换向器来调整磁场方向的电机。
它具有高效率、高转矩密度、长寿命等优点，被广泛应用于工业、航空航天、交通工具等领域。
二、无刷直流电机的基本原理无刷直流电机的驱动主要是通过电子器件来控制电机的磁场和转子的位置。
基本原理如下： 1. 无刷直流电机的转子上安装有磁体，称为永磁体，用来产生转子磁场。
2. 定子上绕有若干个线圈，通过电流激励产生定子磁场。
3. 当定子磁场与转子磁场交叉时，产生转矩，使电机转动。
三、无刷直流电机的驱动电路设计要求设计无刷直流电机的驱动电路时，需要满足以下要求： 1. 高效率：电路应尽可能减少能量的损耗，以提高电机的效率。
2. 稳定性：电路应具有良好的稳定性，能够在各种工作条件下保持电机的正常运行。
3. 可调性：电路应具备可调节转速和转向的功能，以满足不同应用场景的需求。
4. 保护功能：电路应具备过流、过温等保护功能，以确保电机和电路的安全运行。
四、无刷直流电机的驱动电路设计方案4.1 无刷直流电机驱动电路的基本组成无刷直流电机的驱动电路通常由以下几部分组成： 1. 电源模块：提供电机驱动所需的电压和电流。
2. 电流检测模块：用于检测电机驱动电路中的电流情况，保护电机和电路的安全。
3. 电压转换模块：用于将电源提供的电压转换为电机所需的工作电压。
4. 逻辑控制模块：根据输入信号控制电机的转速和转向。
5. 保护模块：监测电机驱动电路的工作状态，当出现异常情况时进行相应的保护。
4.2 无刷直流电机驱动电路的工作原理无刷直流电机的驱动电路工作原理如下： 1. 逻辑控制模块接收输入信号，根据信号产生驱动电流的时序。
2. 驱动电流经过电流检测模块后，进入电机的定子线圈。
3. 电机定子线圈中的电流产生定子磁场，与转子磁场交叉产生转矩。
4. 电压转换模块将电源提供的电压转换为电机所需的工作电压。
直流无刷电机的原理
直流无刷电机的原理

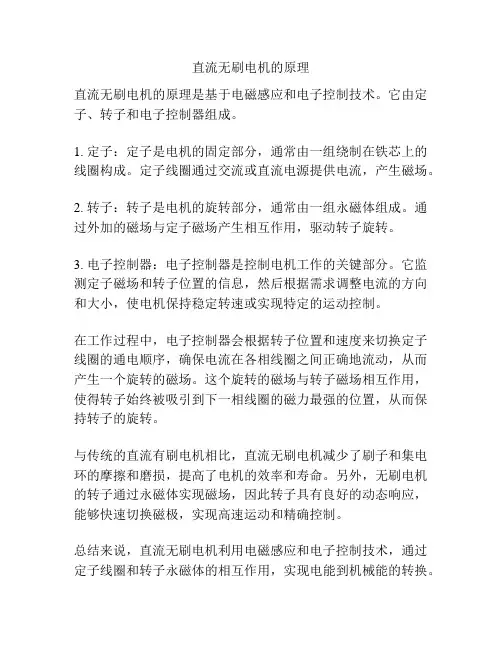

直流无刷电机的原理是基于电磁感应和电子控制技术。
它由定子、转子和电子控制器组成。
1. 定子：定子是电机的固定部分，通常由一组绕制在铁芯上的线圈构成。
定子线圈通过交流或直流电源提供电流，产生磁场。
2. 转子：转子是电机的旋转部分，通常由一组永磁体组成。
通过外加的磁场与定子磁场产生相互作用，驱动转子旋转。
3. 电子控制器：电子控制器是控制电机工作的关键部分。
它监测定子磁场和转子位置的信息，然后根据需求调整电流的方向和大小，使电机保持稳定转速或实现特定的运动控制。
在工作过程中，电子控制器会根据转子位置和速度来切换定子线圈的通电顺序，确保电流在各相线圈之间正确地流动，从而产生一个旋转的磁场。
这个旋转的磁场与转子磁场相互作用，使得转子始终被吸引到下一相线圈的磁力最强的位置，从而保持转子的旋转。
与传统的直流有刷电机相比，直流无刷电机减少了刷子和集电环的摩擦和磨损，提高了电机的效率和寿命。
另外，无刷电机的转子通过永磁体实现磁场，因此转子具有良好的动态响应，能够快速切换磁极，实现高速运动和精确控制。
总结来说，直流无刷电机利用电磁感应和电子控制技术，通过定子线圈和转子永磁体的相互作用，实现电能到机械能的转换。
它具有高效率、长寿命和精确控制等特点，广泛应用于各种领域，如家电、汽车、航空航天等。
直流无刷电机驱动原理
直流无刷电机驱动原理直流无刷电机（BLDC）是一种新型的电机，它采用了电子换向技术，相较于传统的有刷直流电机，具有更高的效率、更低的噪音和更长的使用寿命。
在现代工业和家用电器中，直流无刷电机已经得到了广泛的应用，如电动汽车、空调、洗衣机等领域。
本文将介绍直流无刷电机的驱动原理，帮助读者更好地理解和应用这一技术。
直流无刷电机的驱动原理主要包括三个方面，电子换向、PWM调速和闭环控制。
首先，我们来介绍电子换向技术。
传统的有刷直流电机通过机械换向实现电流的反向，而直流无刷电机则通过内置的传感器或者霍尔传感器来检测转子位置，从而实现电子换向。
当转子转动到特定位置时，电机控制器会根据传感器信号来切换电流的方向，使得电机能够持续地旋转。
这种电子换向技术不仅提高了电机的效率，还减少了摩擦和磨损，延长了电机的使用寿命。
其次，PWM调速是直流无刷电机的另一个重要驱动原理。
PWM（脉冲宽度调制）是一种调节电机转速的方法，通过改变电机输入的脉冲宽度和频率来控制电机的转速。
当需要调节电机转速时，控制器会改变PWM信号的占空比，从而改变电机的平均电压和电流，实现电机的调速功能。
这种调速方式不仅响应速度快，而且能够有效地节能减排，符合现代工业对节能环保的要求。
最后，闭环控制是直流无刷电机驱动的关键技术之一。
闭环控制通过传感器实时监测电机的转速和位置，将监测到的信号反馈给控制器，从而实现对电机的精准控制。
在一些对转速和位置要求较高的应用中，闭环控制能够保证电机的稳定性和精度，提高了电机的性能和可靠性。
总之，直流无刷电机的驱动原理涉及到电子换向、PWM调速和闭环控制这三个方面。
通过这些技术手段，直流无刷电机能够实现高效、低噪音、长寿命的工作特性，广泛应用于各个领域。
希望本文能够帮助读者更好地理解直流无刷电机的驱动原理，为相关领域的工程师和技术人员提供参考和借鉴。
直流无刷电机驱动器工作原理
直流无刷电机驱动器工作原理
直流无刷电机驱动器工作原理是通过电子元件来控制电机的转速和方向。
它通常由功率电源、电机驱动电路和控制器三部分组成。
功率电源提供足够的电压和电流给电机驱动器。
它通常会将可变的交流电源转换为直流电源，以满足电机的电力需求。
然后，电机驱动电路将来自功率电源的电力信号传递给电机。
电机驱动电路包括电流放大器和电流传感器。
电流放大器负责控制电流的大小，以控制电机的转速和动力输出。
电流传感器用于监测电机的电流，以便及时传输正确的电流信号给电流放大器。
控制器是整个驱动器的“大脑”，它负责控制电机驱动电路的工作方式。
控制器通常由微处理器和相关的控制算法组成，通过对电机的控制信号进行处理和调节，实现电机的精确转速和方向控制。
控制器还可以根据要求提供各种附加功能，例如启动和停止电机、调整电机的转速、实现定速运行和反向旋转等。
直流无刷电机驱动器通过功率电源、电机驱动电路和控制器的协同工作，实现对电机的转速和方向的精确控制。
这种驱动器常见于许多应用领域，例如工业自动化、机器人技术、电动车辆和家电等。
它的高效性、可靠性和精确性使直流无刷电机驱动器在现代电动设备中得到广泛应用。
直流无刷电机驱动原理
直流无刷电机驱动原理直流无刷电机（Brushless DC Motor，简称BLDC）是一种通过电子器件控制转子转动的电机。
与传统的有刷直流电机相比，直流无刷电机具有结构简单、寿命长、效率高等优点，因此在许多领域得到广泛应用，如家电、汽车、航空航天等。
直流无刷电机的驱动原理主要包括电机结构、电机控制器和传感器三个方面。
首先，直流无刷电机的结构由转子和定子组成。
转子上的永磁体产生磁场，而定子上的线圈通过电流产生磁场。
当电流通过定子线圈时，定子磁场与转子磁场相互作用，产生转矩，从而驱动转子转动。
其次，直流无刷电机的控制器是实现电机转动的关键。
控制器主要由功率电子器件和控制电路组成。
功率电子器件包括MOSFET（金属氧化物半导体场效应晶体管）或IGBT（绝缘栅双极型晶体管），用于控制电流的通断。
控制电路则根据传感器反馈的信息，控制功率电子器件的开关状态，从而实现对电机的控制。
最后，直流无刷电机的传感器用于检测电机的转子位置和速度。
常用的传感器有霍尔传感器和编码器。
霍尔传感器通过检测转子磁场的变化，确定转子位置。
编码器则通过检测转子的旋转角度和速度，提供更精确的转子位置和速度信息。
传感器的反馈信息被送回控制器，用于控制电机的转动。
总结起来，直流无刷电机的驱动原理是通过控制器控制功率电子器件的开关状态，使电流按照一定的顺序流过定子线圈，从而产生转矩驱动转子转动。
传感器则用于检测转子位置和速度，提供反馈信息给控制器，实现对电机的精确控制。
直流无刷电机驱动原理的应用非常广泛。
在家电领域，直流无刷电机被广泛应用于洗衣机、冰箱、空调等产品中，提高了产品的效率和可靠性。
在汽车领域，直流无刷电机被用于驱动电动汽车的电机，实现零排放和高效能。
在航空航天领域，直流无刷电机被用于驱动飞机的舵机和飞行控制系统，提高了飞行的稳定性和安全性。
总之，直流无刷电机驱动原理是一种高效、可靠的电机驱动方式。
通过控制器和传感器的配合，实现对电机的精确控制，使其在各个领域发挥出更大的作用。
无刷直流电机的原理
无刷直流电机的原理
无刷直流电机的工作原理可以简单描述为以下几个步骤：
1. 磁场产生：无刷直流电机中通常有两种磁场，一种是永久磁体产生的静态磁场，称为永磁体磁场；另一种是由电流通过转子上的线圈产生的旋转磁场，称为励磁磁场。
这两个磁场的叠加效应会产生一个旋转磁场。
2. 电流控制：通过驱动电路给定一系列的电流脉冲来控制电机的转速和方向。
驱动电路中的霍尔传感器会检测转子磁极的位置，并将这些信息反馈给控制器。
3. 交换相位：根据霍尔传感器的反馈信号，控制器将电流按照正确的时间和方向注入到电机的不同线圈中。
通过适时地改变线圈的通电状态，可以使得电机转子始终受到一个施加在其上的磁场力矩，从而保持其旋转。
4. 转子运动：由于电机中的励磁磁场是旋转的，这个旋转磁场会与转子中的磁体相互作用，产生一个力矩，使得转子开始旋转。
同时，控制器会根据需要的转速和扭矩要求，实时调整相位和电流，确保电机的稳定运转。
通过这样的工作原理，无刷直流电机能够实现高效率、高扭矩、无刷损耗和无摩擦的运行模式，具有较长的使用寿命和较低的噪音水平，广泛应用于各种需要精确控制转速和扭矩的场合，如工业自动化、家用电器等。
三相无刷直流电机驱动原理
三相无刷直流电机驱动原理一、引言三相无刷直流电机是一种广泛应用于工业和家电领域的电机，其驱动原理是通过电子器件实现电机转子的控制和驱动。
本文将从三相无刷直流电机的基本结构、工作原理以及驱动器件的选择和控制方法等方面进行介绍。
二、三相无刷直流电机的基本结构三相无刷直流电机由转子、定子和传感器组成。
转子是由永磁体组成，定子则由三组线圈（A、B、C相）和磁铁组成。
传感器用于检测转子位置，通常采用霍尔元件或光电传感器。
三、三相无刷直流电机的工作原理三相无刷直流电机通过交替激励定子线圈，产生磁场，使转子转动。
其工作原理可以简单描述为以下几个步骤：1. 传感器检测转子位置：传感器会实时检测转子的位置，并将检测结果反馈给控制器。
2. 控制器计算相应的电流：根据传感器反馈的转子位置信息，控制器会计算出相应的电流值，并将电流信号发送给电机驱动器。
3. 电机驱动器控制电流：电机驱动器根据控制器发送的电流信号，控制电流的大小和方向，使电机产生适当的转矩。
4. 电机转子运动：根据电机驱动器控制的电流信号，电机转子会按照一定的顺序和速度进行旋转。
5. 重复上述步骤：电机会不断地重复执行上述步骤，以保持转子的稳定转动。
四、三相无刷直流电机驱动器件的选择选择适合的驱动器件对于三相无刷直流电机的正常运行至关重要。
常用的驱动器件包括功率MOSFET、IGBT和功率集成电路等。
1. 功率MOSFET：功率MOSFET具有开关速度快、损耗小等特点，适合用于中低功率的电机驱动。
2. IGBT：IGBT具有较高的工作电压和工作温度范围，适合用于高功率电机驱动。
3. 功率集成电路：功率集成电路集成了多种功能和保护电路，能够提供更全面的电机驱动控制。
五、三相无刷直流电机的控制方法三相无刷直流电机的控制方法主要有霍尔传感器反馈控制和电动势反馈控制。
1. 霍尔传感器反馈控制：通过采集霍尔传感器检测的转子位置信息，实时调整电机驱动器的输出电流，以控制电机转速和转向。
直流无刷电机原理及驱动技术
直流无刷电机原理及驱动技术直流无刷电机（Brushless DC Motor，简称BLDC）是一种以电子换向的方式驱动的电机。
相对于传统的有刷直流电机，无刷直流电机具有更高的效率、更低的能量损耗、更长的寿命和更高的输出功率等优点，因此在许多应用领域得到了广泛应用。
直流无刷电机的工作原理比较复杂，它的转子由一组磁钢组成，分布在转子的外围，并以等间距排列。
在转子的外围，固定了一组电磁铁使得它们的磁极排列和磁铁相互间隔的磁极相对应。
电机通过控制器产生的脉冲信号，控制转子磁极的磁场的极性和强度。
当转子的磁场与电磁铁的磁场产生的磁力相互作用时，就会产生力矩推动转子旋转。
为了控制无刷电机的旋转方向和速度，需要使用电子换向技术。
电子换向可以通过测量转子位置并实时调整电流来实现。
电子换向通常通过三相电流反馈控制来实现。
这意味着需要三个传感器来测量电机的电流，并通过调整电流来实现换向控制。
无刷直流电机的驱动技术有多种，其中最常见的是基于PWM调制的驱动技术。
PWM调制将直流电源与电机连接，并以一定的频率调制电源电压，控制电机的运转速度和力矩。
这种驱动方式能够提高电机的效率，并减少能量损失。
此外，也可以使用传统的定向控制器来实现无刷电机的驱动，通过测量转子位置并控制定子线圈的电流来实现精确的转子控制。
在应用中，无刷电机的驱动技术还可以根据具体的需求进行调整。
例如，使用传感器和反馈控制器来实现闭环控制，可以提高驱动系统的响应速度和稳定性。
此外，还可以使用无传感器的反电动势控制技术，通过测量电机绕组的电流反电动势来测量转子位置，从而实现换向控制。
总之，直流无刷电机通过电子换向和驱动技术，实现了高效、低能耗、长寿命和高输出功率的特点。
在各种应用领域，比如磁盘驱动器、家用电器、汽车等，无刷电机都发挥了重要的作用。
进一步的研究和发展无刷直流电机驱动技术，可以进一步提高其性能，推动其应用范围的拓展。
直流无刷电机工作原理
直流无刷电机工作原理
直流无刷电机是一种靠磁场作用驱动转子转动的电机。
它与传统的直流有刷电机相比，无刷电机没有碳刷和换向器，因此具有更高的效率、更低的噪音和更长的寿命。
直流无刷电机的工作原理是利用电子换向器控制转子磁场的方向和大小。
电子换向器中包含了一些功率晶体管，这些晶体管根据转子位置感知器提供的反馈信号，来控制转子绕组的电流方向和大小。
换向器会按照事先设定的转子转动模式，定时地改变转子绕组的电流方向，从而产生一个沿着转子轴线旋转的磁场。
同时，转子上的永磁体也会产生一个自旋的磁场。
当换向器控制转子绕组电流方向与转子上永磁体的磁场方向相互作用时，就会产生一个电磁力，驱动转子转动。
根据不同的换向模式和控制算法，可以实现不同转速和转矩的调节。
直流无刷电机的控制系统通常包括一个传感器来感知转子的位置，一个电子换向器来控制绕组电流的方向和大小，以及一个微处理器来处理反馈信号和控制转子运动。
这样的控制系统可以实现精确的转速控制，以满足不同应用对电机运行的要求。
总的来说，直流无刷电机通过控制转子绕组电流的方向和大小，以及与转子上永磁体的磁场相互作用，从而实现转子的旋转。
它的工作原理简单而高效，使得它在许多应用领域中得到广泛应用。
直流无刷电机的工作原理
直流无刷电机的工作原理直流无刷电机是一种使用电子换向技术的电动机，它通过电子控制器来实现换向，而不需要使用传统的机械换向装置。
直流无刷电机具有高效率、低噪音、高功率密度和长寿命的优点，因此在许多应用中得到了广泛的应用，包括家用电器、工业机械、电动汽车等领域。
直流无刷电机的工作原理可以分为电磁学原理和电子控制原理两个方面来解释。
首先，我们来看一下电磁学原理。
电磁学原理：直流无刷电机的核心部件是转子和定子。
转子上安装有永磁体，定子上安装有电磁绕组。
当定子绕组通电时，产生的磁场会与转子上的永磁体磁场相互作用，从而产生电磁力，驱动转子转动。
在传统的直流电机中，换向是通过机械换向器实现的，而在无刷电机中，换向是通过电子控制器来实现的。
电子控制原理：直流无刷电机的电子控制器采用了先进的功率半导体器件，如MOSFET、IGBT等，以及先进的数字信号处理器（DSP）或微控制器（MCU）来实现换向控制。
电子控制器根据转子位置和转速信息，精确地控制定子绕组的电流，从而实现换向。
换向时，电子控制器会根据转子位置和转速信息，精确地控制定子绕组的电流，使得电机保持稳定的转速和转矩输出。
这种电子换向技术不仅可以提高电机的效率和动态响应，还可以减小电机的尺寸和重量。
总结起来，直流无刷电机的工作原理是通过电磁学原理和电子控制原理相结合来实现的。
电磁学原理是指利用电磁感应原理来产生电磁力，从而驱动电机转动；电子控制原理是指利用先进的电子控制技术来实现换向控制，从而提高电机的效率和性能。
这种先进的电机技术已经在许多领域得到了广泛的应用，并且随着电子技术的不断发展，直流无刷电机将会有更广阔的应用前景。
直流无刷电机驱动电路设计
直流无刷电机驱动电路设计提纲：一、直流无刷电机驱动电路的基础原理及设计要点分析二、直流无刷电机驱动电路的设计方法及其优缺点探讨三、直流无刷电机驱动电路中的功率因素控制技术研究四、直流无刷电机驱动电路的实际应用案例分析五、直流无刷电机驱动电路的未来发展方向预测一、直流无刷电机驱动电路的基础原理及设计要点分析直流无刷电机驱动电路的主要原理基于于磁场相互作用的电动力学基本规律，即当电流经过线圈时，可激发磁场，从而推动马达的转动。
基本的驱动电路由电源、电机控制器和无刷直流电动机组成。
在电机控制器中，通常采用功率半导体器件（IGBT、MOSFET等）作为开关元件，通过PWM、SPWM 等调制方式将电机的速度、扭矩控制在合理的范围内，从而实现直流无刷电动机的转速调控。
在电路设计中，应优先考虑功率半导体元件的选择、功率因素的控制、电流保护等方面。
二、直流无刷电机驱动电路的设计方法及其优缺点探讨直流无刷电机驱动电路的设计根据不同的应用场景和工作特点采用不同的控制方法。
目前常见的方法包括四种：1. 电压调制（V/F）控制方法：调节电机控制器输出的交流电压和频率，来控制电机的转速和扭矩。
2. 电流控制方法：通过控制电机控制器中的感应电流、换向电流等来控制电机转速和扭矩。
3. 磁场定向控制方法：通过调节电机控制器中所激励的电流方向和大小来控制磁场的方向和大小，进而控制电机的转速和扭矩。
4. 磁场反转控制方法：通过调节电机控制器中的电流，将电机磁场相反转，从而达到正反转换和调速的目的。
不同的控制方法各具优缺点，应根据实际应用需求选择适当的控制策略。
三、直流无刷电机驱动电路中的功率因素控制技术研究在直流无刷电机驱动电路实际应用中，由于诸多因素影响，在实际运行中往往存在较大的滞后现象，导致功率因素较低，从而降低了电路效率、增加了电能消耗。
针对这一问题，可以采用计算机数值控制技术、电容电感等附加校正芯片、电流同步控制器等手段来进一步提高电路功率因素，从而进一步提高电路效率和稳定性。
永磁直流无刷电机工作原理
永磁直流无刷电机工作原理
永磁直流无刷电机（BLDC）的工作原理基于定子线圈和转子磁铁之间的相互作用。
具体如下：
1.基本结构：在无刷直流电机中，永久磁铁通常作为转子，而线圈则作
为定子。
这与传统的有刷直流电机相反，后者通常是线圈为转子，磁铁为定子。
2.电子换相：为了产生连续的旋转运动，无刷直流电机使用电子换相来
替代传统直流电机中的碳刷和换向器。
这涉及到使用霍尔传感器或通过检测反电动势来确定转子的位置，并据此控制定子线圈的电流，以产生适当的磁场推动转子转动。
3.磁场交互：当定子线圈通入电流时，它会产生一个磁场。
由于转子是
永磁体，它也会有一个固定的磁场。
两个磁场之间的相互作用会导致转子旋转。
4.绕组通电控制：通过改变输入到定子线圈上的电流波形和频率，可以
在绕组线圈周围形成一个旋转的磁场。
这个旋转磁场会驱动转子连续转动，从而带动电机工作。
5.效率与性能：无刷直流电机的效率通常比有刷直流电机高，因为它们
减少了因摩擦和电气接触造成的损耗。
此外，它们还提供了更好的控制性能，因为可以通过改变提供给定子线圈的电流来精确控制转速和扭矩。
总结来说，永磁直流无刷电机通过电子方式控制定子线圈中的电流，以产生旋转磁场，该磁场与转子上的永磁体相互作用，从而驱动电机旋转。
这种设计使得无刷直流电机具有更高的效率和更好的控制特性，适用于多种应用，如无人机、电动汽车和家用电器等。
无刷直流电机的工作原理
无刷直流电机的工作原理
无刷直流电机是一种通过电磁感应产生转矩的电动机，其工作原理与传统的有刷直流电机有所不同。
无刷直流电机的主要构成部分包括定子和转子，其中定子上安装有多个线圈，而转子则是由永磁体构成。
当外加电源施加在定子上的线圈上时，会在定子中产生一个旋转磁场。
这个旋转磁场会与转子上的永磁体相互作用，从而产生转矩，驱动转子旋转。
在转子旋转的过程中，传感器会监测转子的位置和速度，并通过控制器来调整定子线圈的电流，使得转子能够持续地保持稳定的旋转。
与有刷直流电机相比，无刷直流电机的最大优点在于无需使用碳刷来实现换向。
有刷直流电机在运转过程中，碳刷会与转子上的集电环接触，通过不断地换向来改变线圈的通电方向。
然而，碳刷的摩擦会导致能量损耗和电刷磨损，降低了电机的效率和寿命。
无刷直流电机通过内置的传感器和控制器实现了电流的自动调节和换向，避免了碳刷的使用，减少了能量损耗和维护成本。
此外，无刷直流电机还具有启动转矩大、响应速度快、噪音低等优点，适用于需要高精度和高效率的应用场景。
在工业自动化、电动车辆、航空航天等领域，无刷直流电机已经得到广泛应用。
随着科技的不断发展，无刷直流电机的性能将不断提
升，其在未来的应用前景将更加广阔。
总的来说，无刷直流电机通过自动换向和电流控制实现了高效的转矩输出，具有能量损耗小、寿命长、响应速度快等优点，是一种先进的电动机技术，将在未来的各个领域发挥重要作用。
无刷直流电机工作原理
无刷直流电机工作原理无刷直流电机，也称为永磁同步电机，是一种使用永磁体作为励磁源，通过电子器件将电流进行控制的直流电机。
相比传统的刷式直流电机，无刷直流电机具有效率高、寿命长、无电刷磨损等优点，因此在许多领域被广泛应用。
一、无刷直流电机的基本原理无刷直流电机的基本原理是电磁互作用，通过电流在永磁体和绕组之间产生的磁场相互作用，在转子上产生驱动转动的力。
在无刷直流电机中，永磁体通常置于定子上，通过外加直流电源进行励磁。
转子上的绕组被称为“驱动绕组”，通过在驱动绕组中施加不同的电流，可产生不同的磁场。
二、无刷直流电机的基本结构无刷直流电机主要由转子、定子、传感器、控制器等组成。
1. 转子：转子是无刷直流电机的旋转部分，通常由永磁体和绕组组成。
永磁体的磁场与定子绕组的磁场相互作用，产生旋转力。
2. 定子：定子是无刷直流电机的静止部分，通常包括固定的绕组和铁芯。
定子绕组通过外加的电流产生磁场，与转子的磁场相互作用，驱动转动。
3. 传感器：传感器用于检测转子位置和速度等信息，并将其反馈给控制器。
常见的传感器包括霍尔传感器、光电传感器等。
4. 控制器：控制器是无刷直流电机的核心部件，用于根据传感器反馈的信息，控制驱动绕组的电流，从而实现转子的精准控制。
三、无刷直流电机的工作过程无刷直流电机的工作过程可以分为电气转子和机械转子两个阶段。
1. 电气转子阶段：在电气转子阶段，控制器根据传感器反馈的转子位置信息，确定要施加给驱动绕组的电流。
根据电流的方向和大小，驱动绕组上的磁场与定子磁场相互作用，产生转矩。
在电气转子阶段，控制器会周期性地改变驱动绕组上的电流方向和大小，以确保转矩的连续性和平稳性。
通过精密的控制，无刷直流电机可以实现精准的速度和位置控制。
2. 机械转子阶段：在电气转子阶段完成后，转子进入机械转子阶段。
在机械转子阶段，转子受到的驱动力逐渐减小，最终达到平衡状态。
此时，无刷直流电机转子的运动速度和位置由外界负载和机械特性决定。
直流无刷电机驱动原理
直流无刷电机驱动原理直流无刷电机是一种应用非常广泛的电机，它具有结构简单、体积小、效率高、寿命长等优点，因此在工业生产、家用电器、交通工具等领域都有着重要的应用。
而直流无刷电机的驱动原理则是其能够正常运转的基础，下面将介绍直流无刷电机的驱动原理。
直流无刷电机的驱动原理主要涉及到电机的控制和驱动电路。
在传统的直流电机中，通常需要使用换向器来改变电流的方向，从而实现电机的正常运转。
而直流无刷电机通过内置的传感器和电子控制器来实现电流的控制和相序的切换，从而省去了传统电机中的换向器，使得电机结构更加简单，运行更加稳定。
在直流无刷电机的驱动过程中，电子控制器会根据电机转子的位置和速度来控制电流的大小和方向，从而驱动电机正常运转。
电子控制器通过内置的传感器不断监测电机转子的位置，然后根据监测到的位置信息来控制电流的相序，使得电机能够按照预定的顺序进行转动。
在直流无刷电机的驱动电路中，通常会包括功率器件、电流传感器、电压传感器、电子控制器等部分。
功率器件主要用于控制电流的大小和方向，电流传感器和电压传感器用于监测电流和电压的大小，电子控制器则负责根据传感器的反馈信号来控制功率器件，从而实现电机的正常运转。
此外，直流无刷电机的驱动原理还涉及到电机的换相方式和PWM调速技术。
换相方式主要包括霍尔传感器换相和反电动势换相两种方式，它们是实现电机正常运转的关键。
而PWM调速技术则是通过改变电机的工作周期和频率来实现电机的调速，从而满足不同工况下的运行要求。
总的来说，直流无刷电机的驱动原理主要涉及到电子控制器、功率器件、传感器等部分，通过它们的协同作用来实现电机的正常运转。
在实际应用中，人们可以根据具体的需求选择合适的驱动方案和控制策略，从而充分发挥直流无刷电机的性能优势，满足不同领域的应用需求。
通过以上介绍，相信大家对直流无刷电机的驱动原理有了更深入的了解。
直流无刷电机作为一种先进的电机技术，其驱动原理的掌握对于电机的正常运转和性能发挥至关重要。
无刷直流电机的工作原理
无刷直流电机的工作原理
无刷直流电机是一种采用电子换向技术的直流电机，与传统的有刷直流电机相比，无刷直流电机具有结构简单、寿命长、噪音小、效率高等优点，因此在现代工业和家用电器中得到了广泛的应用。
本文将介绍无刷直流电机的工作原理。
无刷直流电机的工作原理主要涉及到电磁感应、电子换向和控制技术。
首先，
无刷直流电机的转子上安装有永磁体，定子上安装有电磁线圈。
当电流通过定子线圈时，产生一个旋转磁场。
根据洛伦兹力的原理，当永磁体与旋转磁场相互作用时，就会产生转矩，从而驱动转子转动。
这就是无刷直流电机的基本工作原理。
无刷直流电机的电子换向是通过控制器来实现的。
控制器中内置了传感器，可
以实时监测转子的位置和速度。
根据监测到的信号，控制器可以精确地控制电流的方向和大小，从而实现对电机的换向控制。
这种电子换向技术不仅可以降低摩擦和磨损，还可以提高电机的效率和响应速度。
除了电子换向技术，无刷直流电机还需要配合相应的控制技术才能发挥其最大
的性能。
例如，通过PWM技术可以实现对电机转矩和速度的精确控制，通过闭环
控制技术可以实现对电机运动的精准监控。
这些先进的控制技术使得无刷直流电机在自动化、机器人、电动车等领域有着广泛的应用前景。
总的来说，无刷直流电机的工作原理主要包括电磁感应、电子换向和控制技术。
通过这些技术的相互配合，无刷直流电机可以实现高效、精准的动力输出，满足不同领域的工业和家用需求。
随着科技的不断发展，相信无刷直流电机在未来会有更广阔的应用空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流无刷电机的工作原理
直流无刷电机的优越性
直流电机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能，但直流电机的优点也正是它的缺点，因为直流电机要产生额定负载下恒定转矩的性能，则电
枢磁场与转子磁场须恒维持90°，这就要藉由碳刷及整流子。
碳刷及整流子在电机转动时会
产生火花、碳粉因此除了会造成组件损坏之外，使用场合也受到限制。
交流电机没有碳刷及
整流子，免维护、坚固、应用广，但特性上若要达到相当于直流电机的性能须用复杂控制技
术才能达到。
现今半导体发展迅速功率组件切换频率加快许多，提升驱动电机的性能。
微处
理机速度亦越来越快，可实现将交流电机控制置于一旋转的两轴直交坐标系统中，适当控制
交流电机在两轴电流分量，达到类似直流电机控制并有与直流电机相当的性能。
此外已有很多微处理机将控制电机必需的功能做在芯片中，而且体积越来越小；像模拟/数字转换器(Analog-to-digital converter，ADC)、脉冲宽度调制(pulse wide modulator，PWM)…等。
直流无刷电机即是以电子方式控制交流电机换相，得到类似直流电机特性又没有直流电机机构上缺失的一种应用。
直流无刷电机的控制结构
直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转
子极数(P)影响：
N=120．f / P。
在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。
直
流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子
的转速回授至控制中心反复校正，以期达到接近直流电机特性的方式。
也就是说直流无刷电
机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。
直流无刷驱动器包括电源部及控制部如图(1) ：电源部提供三相电源给电机，控制部则依需
求转换输入电源频率。
电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V)，如果输入是交流电就得先经转换器(converter)转成直流。
不论是直流电输入或交流电输入要转入电机线圈前须先将直流电压由换流器(inverter)转成3相电压来驱动电机。
换流器(inverter)一般由6个功率晶体管(Q1～Q6)分为上臂(Q1、Q3、Q5)/下臂(Q2、Q4、Q6)连接电机作为控制流经电机线圈的开关。
控制部则提供PWM(脉冲宽度调制)决定功率晶体管开关频度及换流器(inverter)换相的时机。
直流无刷电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动太大的速度控制，所以电机内部装有能感应磁场的霍尔传感器(hall-sensor)，做为速度之闭回路控制，同时也做为相序控制的依据。
但这只是用来做为速度控制并不能拿来做为定位控制。
（图一）
直流无刷电机的控制原理
要让电机转动起来，首先控制部就必须根据hall-sensor感应到的电机转子目前所在位置，然后依照定子绕线决定开启(或关闭)换流器(inverter)中功率晶体管的顺序，如下（图二）inverter 中之AH、BH、CH(这些称为上臂功率晶体管)及AL、BL、CL(这些称为下臂功率晶体管)，使电流依序流经电机线圈产生顺向(或逆向)旋转磁场，并与转子的磁铁相互作用，如此就能使电机顺时/逆时转动。
当电机转子转动到hall-sensor感应出另一组信号的位置时，控制部又再开启下一组功率晶体管，如此循环电机就可以依同一方向继续转动直到控制部决定要电机转子停止则关闭功率晶体管(或只开下臂功率晶体管)；要电机转子反向则功率晶体管开启顺序相反。
基本上功率晶体管的开法可举例如下：
AH、BL一组→AH、CL一组→BH、CL一组→BH、AL一组→CH、AL一组→CH、BL一组，但绝不能开成AH、AL或BH、BL或CH、CL。
此外因为电子零件总有开关的响应时间，所以功率晶体管在关与开的交错时间要将零件的响应时间考虑进去，否则当上臂(或下臂)尚未完全关闭，下臂(或上臂)就已开启，结果就造成上、下臂短路而使功率晶体管烧毁。
(图二)
当电机转动起来，控制部会再根据驱动器设定的速度及加/减速率所组成的命令(Command)与hall-sensor信号变化的速度加以比对(或由软件运算)再来决定由下一组(AH、BL或AH、CL或BH、CL或……)开关导通，以及导通时间长短。
速度不够则开长，速度过头则减短，此部份工作就由PWM来完成。
PWM是决定电机转速快或慢的方式，如何产生这样的PWM才是要达到较精准速度控制的核心。
高转速的速度控制必须考虑到系统的CLOCK 分辨率是否足以掌握处理软件指令的时间，另外对于hall-sensor信号变化的资料存取方式也影响到处理器效能与判定正确性、实时性。
至于低转速的速度控制尤其是低速起动则因为回传的hall-sensor信号变化变得更慢，怎样撷取信号方式、处理时机以及根据电机特性适当配置控制参数值就显得非常重要。
或者速度回传改变以encoder变化为参考，使信号分辨率增加以期得到更佳的控制。
电机能够运转顺畅而且响应良好，P.I.D.控制的恰当与否也无法忽视。
之前提到直流无刷电机是闭回路控制，因此回授信号就等于是告诉控制部现在电机转速距离目标速度还差多少，这就是误差(Error)。
知道了误差自然就要补偿，方式有传统的工程控制如P.I.D.控制。
但控制的状态及环境其实是复杂多变的，若要控制的坚固耐用则要考虑的因素恐怕不是传统的工程控制能完全掌握，所以模糊控制、专家系统及神经网络也将被纳入成为智能型P.I.D.控制的重要理论。
P.I.D控制简介
一般P.I.D控制如下
(d u t y c y c l e)=(d u t y c y c l e)p+(d u t y c y c l e)i+
(d u t y c y c l e)d
（图三）
P.控制(比例控制) ：输出与输入误差讯号成正比关系，即将误差固定比例修正，但系统会有稳态误差。
I .控制(积分控制) ：当系统进入稳态有稳态误差时，将误差取时间的积分，即便误差很小也能随时间增加而加大，使稳态误差减小直到为零。
D.控制(微分控制)：当系统在克服误差时，其变化总是落后于误差变化，表示系统存在较大惯性组件或(且)有滞后组件。
微分即是预测误差变化的趋势以便提前作用避免被控量严重冲过头。
电机驱动器的保护措施
对于驱动器还要有保护措施，当负载过大或不当使用时会造成大电流而将功率晶体管烧毁。
为了保护因电流超过规格而破坏驱动器，一般会以加大功率晶体管耐电流或加电流sensor做为保护。
其次当电机负载不小的时候，在停止转动时由电机端回送至驱动器的能量及过电压都将危及驱动器，这可配合过电压保护电路加上回生能量消散电路来防治。
其它尚有
hall-sensor正常与否判定也会影响PWM控制的正确性，这可由控制部判断并适时警告即可。
DC无刷电机系列控制疑难杂症处理案例
•欲以电流值的大小来判断目前电机的负载状况是否有过载的迹象，该如何测量?
将电源线的其中一条拔起后，将电表（请先调至安培档）的一端接至驱动器的电源CONNECTOR 其中一接脚，另一端则接至电源插座的另一接脚（如下图四），如此即可测量出在现阶段的负载下所必须耗费的电流值，之后再依此电流值来对照电机的电流/扭力对照表，如此即可得知目前的负载状况是正常或是否有过载的情形发生。
