机车介绍

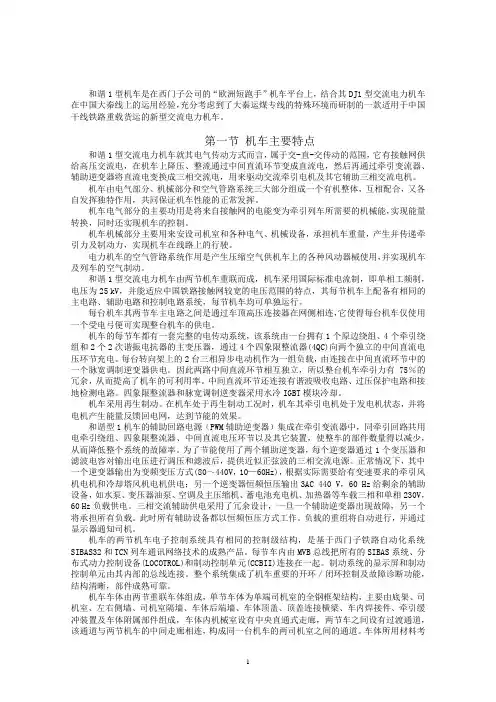

HXD1型机车总体介绍
和谐1型机车是在西门子公司的“欧洲短跑手”机车平台上，结合其DJ1型交流电力机车在中国大秦线上的运用经验，充分考虑到了大秦运煤专线的特殊环境而研制的一款适用于中国干线铁路重载货运的新型交流电力机车。
第一节机车主要特点和谐1型交流电力机车就其电气传动方式而言，属于交-直-交传动的范围，它有接触网供给高压交流电，在机车上降压、整流通过中间直流环节变成直流电，然后再通过牵引变流器、辅助逆变器将直流电变换成三相交流电，用来驱动交流牵引电机及其它辅助三相交流电机。
机车由电气部分、机械部分和空气管路系统三大部分组成一个有机整体，互相配合，又各自发挥独特作用，共同保证机车性能的正常发挥。
机车电气部分的主要功用是将来自接触网的电能变为牵引列车所需要的机械能，实现能量转换，同时还实现机车的控制。
机车机械部分主要用来安设司机室和各种电气、机械设备，承担机车重量，产生并传递牵引力及制动力，实现机车在线路上的行驶。
电力机车的空气管路系统作用是产生压缩空气供机车上的各种风动器械使用，并实现机车及列车的空气制动。
和谐1型交流电力机车由两节机车重联而成，机车采用国际标准电流制，即单相工频制，电压为25 kV，并能适应中国铁路接触网较宽的电压范围的特点，其每节机车上配备有相同的主电路、辅助电路和控制电路系统，每节机车均可单独运行。
每台机车其两节车主电路之间是通过车顶高压连接器在网侧相连，它使得每台机车仅使用一个受电弓便可实现整台机车的供电。
机车的每节车都有一套完整的电传动系统，该系统由一台拥有1个原边绕组、4个牵引绕组和2个2次谐振电抗器的主变压器，通过4个四象限整流器(4QC)向两个独立的中间直流电压环节充电。
每台转向架上的2台三相异步电动机作为一组负载，由连接在中间直流环节中的一个脉宽调制逆变器供电。
因此两路中间直流环节相互独立，所以整台机车牵引力有75％的冗余，从而提高了机车的可利用率。
中间直流环节还连接有谐波吸收电路、过压保护电路和接地检测电路。

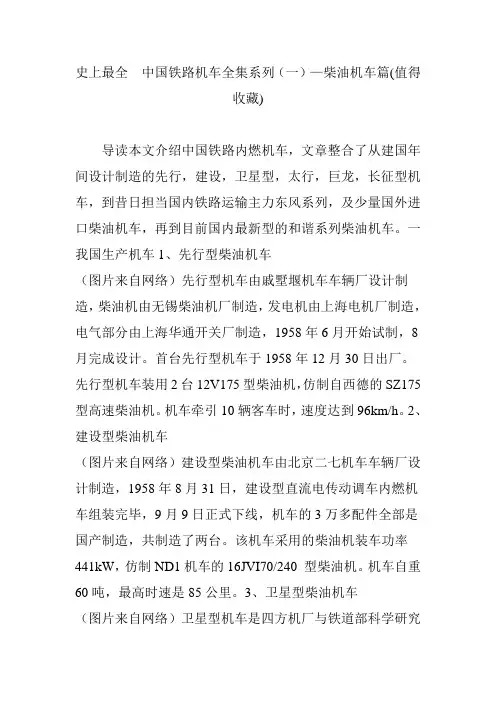

史上最全 中国铁路机车全集系列(一)柴油机车篇(值得收藏)
史上最全中国铁路机车全集系列（一）—柴油机车篇(值得收藏)导读本文介绍中国铁路内燃机车，文章整合了从建国年间设计制造的先行，建设，卫星型，太行，巨龙，长征型机车，到昔日担当国内铁路运输主力东风系列，及少量国外进口柴油机车，再到目前国内最新型的和谐系列柴油机车。
一我国生产机车1、先行型柴油机车（图片来自网络）先行型机车由戚墅堰机车车辆厂设计制造，柴油机由无锡柴油机厂制造，发电机由上海电机厂制造，电气部分由上海华通开关厂制造，1958年6月开始试制，8月完成设计。
首台先行型机车于1958年12月30日出厂。
先行型机车装用2台12V175型柴油机，仿制自西德的SZ175型高速柴油机。
机车牵引10辆客车时，速度达到96km/h。
2、建设型柴油机车（图片来自网络）建设型柴油机车由北京二七机车车辆厂设计制造，1958年8月31日，建设型直流电传动调车内燃机车组装完毕，9月9日正式下线，机车的3万多配件全部是国产制造，共制造了两台。
该机车采用的柴油机装车功率441kW，仿制ND1机车的16JVI70/240 型柴油机。
机车自重60吨，最高时速是85公里。
3、卫星型柴油机车（图片来自网络）卫星型机车是四方机厂与铁道部科学研究院、上海交通大学等单位共同设计研制的。
这是中国第一台NY1 型2000 马力液力传动干线客运内燃机车, 机车装用2 台仿西德的12V175Z 型柴油机，装车功率2×1000 马力。
构造速度为140 km/h , 起动牵引力270 千牛, 车重84 t , 轴式为B-B 。
该型机车的试制成功, 填补了中国没有大马力液力传动内燃机车的空白。
4、太行系列内燃机车（图片来自网络）太行型机车是石家庄动力机械厂的产品，型号比较多。
石家庄动力机械厂在大连内燃机车研究所的协助下，于1979年研制出中国第一台液力换向工矿调车内燃机车。
5、巨龙型柴油机车（图片来自网络）1958年7月，仿苏联ТЭ3型内燃机车，设计出了巨龙型内燃机车图纸。
HXD1B机车介绍.
大功率交流传动电力机车—HXD1B机车
内容
• HXD1B机车研发历程 • HXD1B机车主要技术参数 • HXD1B机车设备布置 • HXD1B机车机械间设备布置 • HXD1B机车司机室 • 主变流器 • 主变压器 • 牵引电机
大功率交流传动电力机车—HXD1B机车
HXD1B机车研发历程
LED灯具。 机车走廊和机械室均有良好照明，并设有检查用行灯插座（DC110V），
和4个车下行灯。
• 在每台机车车体外两侧适当位置装有如下插座：
二个（每侧各一个）库内动车用3孔插座（提供三相380V，50Hz电源， 为主变流器电路供电，使机车可以在库内移动；并为机车辅助电机供 电）。
一个供蓄电池充电和库内低电压试验用电的外接电源插座。
• 南车株洲电力机车有限公司与铁道部在2007年8月18日正
式签订了大功率交流传动9600kW六轴货运电力机车项目 购销合同，“合同编号：07HT10500000126”，共计500 台。作为该项目的大部件供应商，西门子公司与南车株洲 电力机车有限公司已在2007年7月底签订相关合同。
• 从项目合同谈判起，公司六轴车项目设计组早已开始前期
( ): ≥0.98
大功率交流传动电力机车—HXD1B机车
HXD1B机车技术参数
牵引特性曲线
大功率交流传动电力机车—HXD1B机车
HXD1B机车技术参数
制动特性曲线
大功率交流传动电力机车—HXD1B机车
HXD1B机车技术参数
• 机车电传动型式：采用“交-直-交”电传动形式。
电源侧采用四象限斩波整流器，电机侧采用变压 变频式逆变器，向三相异步牵引电动机供电。每 个电机由各自的逆变器供电（轴控）。
东风7机车介绍讲解
柴油机的起动，由一台ZQF-80型起动发电机拖动。该电机 靠蓄电池供电，作为串励电动机完成柴油机起动后，断开电 源，由柴油机带动，作为他励发电机运行，用来向辅助及控 制电路供电。由电压调整器使其输出电压恒定在110V。
柴油机转速的控制，是通过一套无级凋速的电子装置，根据 司机控制器发出的指令，控制调速器配速机构上的步迸电机， 实现对柴油机的元级调速控制。
东风7C型机车的总体布置，相对东风7型机车的主要改进如 下: (1)采用了12V240ZJ6型柴油机。该型柴油机系16V240ZJB型 柴油机的系列产品，可与其通用互换的主要零部件有:活塞、 连杆、气缸盖、气缸套、轴瓦、轴承、配气机构、喷油装置、 传动齿轮、调控传动装置、泵支承箱、泵传动装置、减振器 等。 (2)柴油机与主发电机，由共用底架联接改为联接箱联接方 式。 (3)司机室内增设一副操纵台，其结构与主操纵台相同，便 于乘务员选择任意一个方向驾驶。 (4)机油系统采用新型化纤毡式滤清器，以提高机油滤清度， 减少柴油机的磨损。采用加长的机油热交换器以提高换热效 率。 (5)排气系统采用两个球形消声器，以降低机车排气噪声。
3、机车电传动 柴油机驱动的主发电机，是一台TQFR-3000型三相交流同 步牵引发电机。它产生的三相交流电经硅整流柜三相桥式全 波整流后，输送给6台并联的 ZQDR-410A型牵引电动机，再 由它通过传动齿轮驱动车轮旋转。从硅整流柜到牵引电动机 之间，设有6个主接触器，分别控制6台牵引电动机的通断。 另外，还设有两个转换开关，用它转换牵引电动机励磁绕组 电流的方向，从而改变牵引电动机转向，控制机车的前进或 后退。 根据用户的意见，在原电子恒功率调节器上，扩展了柴油 机恒功功能。其基本原理是从柴油机联合调节器功调电阻取 出功率控制信号，给电子恒功调节器新增控制插件，通 过原 驱动组件对励磁电流进行控制，以达到 柴油机恒功的目的。 新增插件上有一开关， 切断时可恢复原电子恒功率调节器的承载、罩式车体、外走廊结构。在机车两侧 每一端及中部设有车梯，四周走台设有扶手杆。在机车的两 端装有牵引装置，用于机车和车辆的自动连接和分解，同时 传递牵引力和冲击力。牵引装置采用摩擦式橡胶缓冲器， 1998年后改用ST缓冲器，车钩为上作用式。
铁路和谐电力3型机车介绍
HXD3型电力机车
2004年10月27日，铁道部与大连机车签订合同，订购 60辆该型机车，以日本EH500型作为技术平台，其中首4 辆（30001-30004）整车进口，12辆（30005-30016）散 件进口组装，东芝提供原装部件；其後44辆透过日本技 术转移，由大连机车厂制造达至“国产化”。首辆机车 出厂曾被改称为“神龙1型”（SL1），不久即改称为 “和谐型”，编号改为HXD30xxx。 铁道部加订了180台HXD3型机车，使其数量增至240 台。 2008年2月18日，铁道部再向大连增购400台HXD3， 总值近60亿元人民币。
司机室设备布置及功能
机械间设备布置及功能
蓄电池柜/充电柜 复合冷却塔 第一牵引风机 第二、三牵引风机 螺杆式空压机 制动单元柜
牵引变流器CI1-CI3
风源净化装臵
卫生间/更衣室
控制电器柜
TCMS柜/电务柜
牵引变流器CI4-CI6
牵引风机
复合冷却塔 螺杆式空压机
机械间设备布置及功能
机械间设备布置及功能
序 号 1 2 3 4 5 项目 传动方式 变流系统 牵引电机 轮周功率 辅助电源 HX系列机车 交流传动 三相交流异步电机 1200-1600KW IGBT逆变器（变频调速、 节能） 韶山系列机车 直流传动 直流电机 800KW 旋转式劈相机（单一频率）
IGBT牵引变流器（全控型）晶闸管相控整流器（半控型）
车顶高压设备及功能
高压隔离开关
采用2台BT25.04型高压隔 离开关，该开关是采用电空控 制方式进行转换的。当一台受 电弓发生故障接地时，可通过 控制电器柜上的隔离开关将其 打至对应隔离位，通过微机柜 TCMS发出指令来控制相关电空 阀，实现高压隔离开关的开闭 操作，以切除故障的受电弓， 同时使用另一台受电弓维持机 车正常运行，减少机破，提高 机车运用可靠性。
中国铁路现役机车介绍
中国铁路现役内燃中国铁路现役内燃&&电力机车介绍电力机车介绍东风4B 货运型绰号：西瓜娘家：大连机车厂目前状况：国内铁路货运的绝对主力。
东风4B 系列生产了三四千台。
而且过去六七十年代生产的老东风4基本型，也都翻新成了BF4-B，不过翻新的一般被称为：假西瓜。
技术参数：用途：干线客、货运轨距：1435mm限界：GB146.1-83（车限1A、1B）传动方式：交-直流电传动轴式：Co-Co轮径：1050mm轴重：23±3%t整备重量：138±3%t通过最小曲线半径：145m最大运用速度：120km/h持续速度：28.5km/h起动牵引力：327kN持续牵引力：243kN柴油机型号：16V240ZJB柴油机装车功率：2430kW主发电机型号：TQFR-3000硅整流装置型号：GTF4800/770牵引电动机型号：ZQDR-410车钩型式：改进下开式三号车钩或TB1595-85下开式转向架轴距：1800×2mm 机车外形尺寸：21100×3309×4755mm东风4B客运型绰号：桔子娘家：大连机车厂柴油机装车功率：2430kW状况：昔日客运主力，但是随着铁路提速，已经力不从心，一部分转到山区对速度要求不高的地区继续服役，其余的改变了齿轮传动比，刷上绿色图装，改成了“西瓜”去拉货车。
也有老东风翻新的假桔子。
型号：东风4D货运型绰号：乌克兰娘家：大连机车厂功率：2940KW型号：东风4D绰号：花老虎娘家：大连机车厂功率：2940KW图装识别：DF4D-0****，为提速型客运机车，构造速度145KM/H 涂装：枣红和白DF4D-3****，为准高速型客运机车，构造速度170KM/H，涂装：枣红和白状况：无数“花老虎”拉着特快列车和快速列车飞驰在祖国的大江南北，长城内外，两只老虎，两只老虎，跑地快，跑地块……技术参数：用途：干线客、货运轨距：1435mm限界：GB146.1-83(车限 1A、1B)传动方式：交-直流电传动轴式：Co-Co轮径：1050mm轴重：23±3%t整备重量：138±3%t通过最小曲线半径：145m最大运用速度：客：145km/h 货：100km/h持续速度：客：39km/h 货：24.5km/h起动牵引力：客：302.6kN 货：480.48kN持续牵引力：客：214.8kN 货：341.15kN柴油机型号：16V240ZJD柴油机装车功率：2940kW主发电机型号：TQFR-3000E硅整流装置型号：GTF5100/1250牵引电动机型号：ZD109B车钩型式：TB1595-85下开式转向架轴距：1800×2mm机车外形尺寸：21100×3309×4755mm东风4DJ型铁路干线客货运内燃机车，是西门子公司大连机车车辆厂合作研制的，与我国第一代应用交流电传动技术的铁路干线内燃机车。
矿用机车介绍
电机车运输信号的规定
1、灯光信号 （1）专用色灯信号： 红色 停车； 黄色 注意或减低速度； 绿（蓝）色 按规定速度行车。 2、机车和列车尾部红灯是防止追尾信号。 3、矿灯代用的临时信号：左右摆动为开车；上 下摆动为停车；急速上下摆动为紧急停车。
酸性蓄电池的工作原理
酸性蓄电池电极侵入稀硫酸（比重为1.26）中， 放电时，负极铅进行氧化，正极二氧化铅进行 还原，结果两极板表面上都沉积了一层硫酸铅； 充电时，通入反方向电流，电极上的反应向相 反的方向进行，恢复原状。 可见，蓄电池在放电、充电过程中的现象为： 放电，正负极板上深褐色的二氧化铅和灰色的 海面状都渐变为浅色硫酸铅；电解液中，硫酸 浓度降低，水分增加，因此比重逐渐下降，内 阻增加，端电压降低。 充电，在整个充电过程中，正负极板的硫酸铅 逐渐恢复为原来的二氧化铅和海绵状铅。在充 电将要完成时，在正负极板上分别析出氧离子 和氢离子而产生大量气泡。
（3）按运输量分为一级线路、二级线路、 三级线路三种。 1、一级线路是指单线重车方向年运量 100X105 t以上，762mm、900mm轨距的轨道。 2、二级线路是指单线重车方向年运量 50X105 t~ 100X105 t, 762mm、900mm轨距的 轨道和单线重车方向年运量30X105 t以上， 600mm轨距的轨道。 3、三级线路是指单线重车方向年运量 50X105 t以下， 762mm、900mm轨距的轨道 单线重车方向年运量30X105 t以下，600mm 轨距的轨道。
机车种类介绍
机车种类介绍机车是一种以内燃机或电动机为动力的交通工具，广泛应用于各个领域。
根据不同的用途和特点，机车可以分为多种不同的类型。
下面将介绍几种常见的机车种类。
1. 摩托车摩托车是一种两轮机动车辆，通常由一个座位和两个车轮组成。
它以内燃机为动力，采用摩托车专用的传动系统驱动后轮。
摩托车适合于个人使用和短途出行，具有灵活、便捷的特点。
根据不同的用途和外观设计，摩托车还可以分为公路摩托车、越野摩托车、跑车等多个子类别。
2. 电动自行车电动自行车是一种以电动机为动力的自行车。
它通过电池供电，驱动电动机帮助骑行者进行脚踏助力或直接驱动车轮。
电动自行车既可以通过脚踏骑行，也可以通过电动机直接驱动，具有省力、环保的特点。
根据电动机的功率和电池容量不同，电动自行车的续航能力和速度也有所差异。
3. 电动摩托车电动摩托车是一种以电动机为动力的摩托车。
它与传统的摩托车相比，不再依赖内燃机，而是采用电池供电驱动电动机。
电动摩托车具有零排放、静音等特点，适合于城市短途出行。
根据不同的用途和功率要求，电动摩托车还可以分为城市电动摩托车、越野电动摩托车等多个子类别。
4. 燃料电池机车燃料电池机车是一种利用燃料电池产生的电能驱动的机车。
它通过将氢气与氧气反应产生电能，驱动电动机进行动力传递。
燃料电池机车具有零排放、高能效的特点，可以有效减少对环境的污染。
目前，燃料电池机车主要应用于公共交通领域，如城市巴士和地铁等。
总结起来，机车种类多样，适用于不同的用途和环境。
摩托车适合个人使用和短途出行，电动自行车和电动摩托车具有省力、环保的特点，燃料电池机车则是一种零排放的未来发展方向。
随着科技的不断进步，机车种类还将不断丰富和创新，为人们的出行提供更多更好的选择。
东风7机车介绍教材
3、机车电传动 柴油机驱动的主发电机，是一台TQFR-3000型三相交流同
步牵引发电机。它产生的三相交流电经硅整流柜三相桥式全 波整流后，输送给6台并联的 ZQDR-410A型牵引电动机，再 由它通过传动齿轮驱动车轮旋转。从硅整流柜到牵引电动机 之间，设有6个主接触器，分别控制6台牵引电动机的通断。 另外，还设有两个转换开关，用它转换牵引电动机励磁绕组 电流的方向，从而改变牵引电动机转向，控制机车的前进或 后退。
5.起动牵引力
428kN
6.持续牵引力
308kN
东风7C型机车的总体布置，相对东风7型机车的主要改进如 下: (1)采用了12V240ZJ6型柴油机。该型柴油机系16V240ZJB型 柴油机的系列产品，可与其通用互换的主要零部件有:活塞、 连杆、气缸盖、气缸套、轴瓦、轴承、配气机构、喷油装置、 传动齿轮、调控传动装置、泵支承箱、泵传动装置、减振器 等。 (2)柴油机与主发电机，由共用底架联接改为联接箱联接方 式。 (3)司机室内增设一副操纵台，其结构与主操纵台相同，便 于乘务员选择任意一个方向驾驶。 (4)机油系统采用新型化纤毡式滤清器，以提高机油滤清度， 减少柴油机的磨损。采用加长的机油热交换器以提高换热效 率。 (5)排气系统采用两个球形消声器，以降低机车排气噪声。
东风7C型内燃机车
一、概述
东风7C型系列内燃机车是一种交—直流电传动内燃机车， 包括东风7C、东风7C1、东风7C2型，其中东风7C型机车装 车功率为1470kw，东风7C1和东风7C2型机车（带电阻制动） 装车功率为1840kw，主要用于铁路大型编组站、地方铁路和 工矿企业铁路专用线的调车、小运转作业。
二、东风7C型内燃机车基本技术参数：
1.柴油机型号 12V240ZJ6D（东风7C1、东风7C2 12V240ZJ6F）
机车总体及走行部
机车总体及走行部本文将着重介绍机车的总体结构和走行部分。
机车作为一种交通工具，应用范围较广，同时也涉及到了很多相关技术和知识点。
因此，本文尽可能的详细介绍，希望能对读者有所帮助。
一、机车总体结构机车是由车架、机器室、电气室、驾驶室、牵引室、制动室、缓冲装置和机车司控装置等部分组成的。
下面分别介绍这些部分的结构和作用。
1.车架：机车的车架是机车基本体系的支撑部分，它主要承载着机车的各个组件和零部件。
同时，车架还具有一定的弹性和稳定性，可以承受机车在行驶过程中的一些不稳定因素。
车架通常由两根长条形钢管，以及纵向拉杆和横向梁等部件组成。
2.机器室：机器室是机车内部的核心部分，它主要安装着机车的动力系统，如发电机组、空气压缩机、水泵、水箱、燃料箱等。
在机器室中，需要考虑动力系统的安全和可靠性，保证其正常工作。
3.电气室：电气室是机车的电气部分集中的地方。
主要由变压器、整流器、逆变器、电容器等组成。
电气室的作用是处理来自电源的电能，把电能转换成各种电压和频率的电力供给车上各种电器设备使用。
4.驾驶室：驾驶室是机车司机驾驶机车的工作区域，司机在这里掌控着机车所有的控制台，对机车进行操作。
驾驶室的主要设备有速度表、转速表、仪表盘、按键控制器、气制动手柄、机车司控器等。
5.牵引室：牵引室是机车上用于连接货车的设备之一，用于牵引货车。
牵引室通常配有牵引控制器、牵引力计、调速阀等设备，以及各种供电插头和连接器。
6.制动室：制动室是机车上用于停车或减速的设备之一，主要包括空气制动系统、机械制动系统、电制动系统等。
机车行驶过程中，司机必须熟练掌握制动室的各种设备，对制动进行合理掌控。
7.缓冲装置：缓冲装置通常设置在机车的前后两端，用于衔接机车和货车之间的连接器。
缓冲装置主要由包括吸能器、碰撞杆和机车和货车的连接器等。
8.机车司控装置：机车司控装置是司机对机车各项指令的输入和控制中心，司机通过这个设备对机车进行牵引、制动、调速等操作。
铁道机车分类
铁道机车分类一、电力机车电力机车是指通过电力传动装置驱动的铁道机车。
它以电能为动力源，通过电机将电能转化为机械能，从而驱动车辆行驶。
电力机车具有动力强、加速快、起动稳定等特点，适用于长途运输和重载运输。
1. 直流电力机车直流电力机车是最早出现的一种电力机车。
它的电力系统采用直流供电，主要由牵引变流器和电动机组成。
直流电力机车具有结构简单、制造成本低等优点，但由于直流电力传输距离有限，限制了其使用范围。
2. 交流电力机车交流电力机车是一种采用交流供电的电力机车。
它的电力系统采用交流变频技术，通过变频器将高压交流电转换为低压交流电供给电动机。
交流电力机车具有电能传输距离远、能耗低、牵引力大等优点，适用于高速运输和大功率牵引。
二、内燃机车内燃机车是指以内燃机为动力源的铁道机车。
它通过燃烧燃料产生高温高压气体，推动活塞做功，从而驱动车辆行驶。
内燃机车具有灵活性高、加速快、适应性强等特点，适用于短途运输和灵活调度。
1. 汽油机车汽油机车是一种使用汽油作为燃料的内燃机车。
它的内燃机采用汽油发动机，通过点火、燃烧产生高温高压气体推动活塞运动，驱动车辆行驶。
汽油机车具有启动快、加速性能好等优点，但燃料消耗较大。
2. 柴油机车柴油机车是一种使用柴油作为燃料的内燃机车。
它的内燃机采用柴油机，通过压缩燃烧产生高温高压气体推动活塞运动，驱动车辆行驶。
柴油机车具有燃料消耗低、牵引力大等优点，适用于长途运输和大功率牵引。
三、动车组动车组是一种由多个动力车和拖车车组成的铁道机车。
它的每个车厢都配备有独立的动力装置和控制系统，能够独立运行或组成列车运行。
动车组具有快速换乘、灵活调度等优点，适用于城际和高速铁路运输。
1. 电力动车组电力动车组是一种采用电力传动装置的动车组。
它的每个车厢都配备有电机和变流装置，通过电能传输驱动车辆行驶。
电力动车组具有加速快、运行稳定等优点，适用于高速铁路和重载运输。
2. 内燃动车组内燃动车组是一种采用内燃机传动装置的动车组。
01包神八轴机车介绍
风量： 1.4 m3/s
全压： 3800 Pa 轴功率：1.4×3800/0.45=11.8 kW 电机功率：13 kW
Page
26
Page
26
第三部分：机车设备布置
使用环境条件
储物柜
Page
27
Page
27
第三部分：机车设备布置
使用环境条件
卫生间（仅A节车）
Page
28
Page
28
第三部分：机车设备布置
包神八轴大功率交流传动电力机车介绍
南车株洲电力机车有限公司
目
录
第一部分 第二部分 第三部分 第四部分
概述 机车参数 机车设备布置 机车方案说明
Page
2
Page
2
第一部分：概述
使用环境条件 包神八轴大功率交流传动货运电力机车是为适应神包铁路运输
需求，在南车株洲电力机车有限公司现有大功率交流传动电力机车 平台的基础上进行研制，进一步优化机车的总体性能参数、设备布 置、车体、通风系统及转向架等部件，并牵引系统、制动系统、网 络控制系统、司机室等关键项点进行优化设计。
Page
36
Page
36
第四部分：机车方案说明
使用环境条件
电气系统-辅助电路
230V辅助电路
Page
37
Page
37
第四部分：机车方案说明
使用环境条件
电气系统-辅助电路
直流110V辅助电路
Page
38
Page
38
第四部分：机车方案说明
使用环境条件
控制系统-网络控制系统拓扑图
WTB Bus A节司机室 MIO TCU1 GWM2 GWM1
铁路机车简介介绍
04
铁路机车未来发展展望
铁路机车未来发展展望
• 铁路机车，作为铁路运输的核心装备，一直伴随着人类文明的 发展与进步。随着科技的日新月异，铁路机车的形态与性能也 在不断变革与提升。
和降低磨损。
安全技术
列车控制系统（TCS）
通过实时监测列车的速度、位置、信号等信息，对列车进 行精确控制，确保列车在规定的速度和距离范围内安全行 驶。有效防止追尾、超速等事故。
防撞装置
采用雷达、激光等传感器实时监测前方障碍物，当检测到 危险时自动触发紧急制动，避免或减轻碰撞事故带来的损 失。
火灾报警与灭火系统
电力机车适用于高速铁路、城 市轨道交通等长距离、大运量 的运输场景，成为现代铁路运 输的主流动力源。
03
铁路机车关键技术
牵引技术
电力牵引技术
通过受电弓从接触网获取电能，驱动 牵引电动机运转，从而带动列车行驶 。具有高效、环保、节能的优点，是 现代铁路机车的主流牵引方式。
内燃牵引技术
采用内燃机作为动力源，通过燃烧燃 料产生热能，再转化为机械能驱动列 车运行。适用于未铺设电气化铁路的 线路，具有一定的灵活性和自主性。
机车分类
蒸汽机车：这类机车以蒸汽为动力，结构复杂且 效率低下，现已基本被淘汰。
电力机车：利用电能驱动的机车，可分为直流电 力机车和交流电力机车。其中，交流电力机车又 可进一步分为异步电机驱动和同步电机驱动两种 。
内燃机车：以内燃机为动力的机车，根据燃料的 不同可分为柴油机车和汽油机车。
以上是对铁路机车的基本概述，包括其定义、作 用、发展历程和分类。随着科技的进步，未来的 机车将继续向着更高效、环保和安全的方向发展 。
HXD1机车介绍
HX D1型电力机车总体介绍2004底2005年初，中国铁路为提高大秦运煤专线的运能，同时也为促进铁路装备技术的现代化，分别同株洲电力机车有限公司－西门子联合体，大同电力机车有限公司－阿尔斯通联合体各签订了180台(360节)采用欧洲技术的8轴大功率交项目，分为两个阶段，第一阶段48台机车为散件国内组装阶段；第二阶段的132台机车为国产化阶段。
项目中西门子为技术支持方，所有180台机车均在中国南方机车车辆集团株洲电力机车有机车平台上，结合其DJ1在中国大秦线上的运用经验而研制的一款适用于中国干线铁路重载货运的新型机车，其在设计2500 m-40℃～+40℃－－最大相对湿度（该月月平均最低温度不－－风、雨、雪和较大的煤尘，偶有砂尘暴27.5kV ）65 km/h （25t 轴重）/532 kN(25t 轴重)加压车铁后最大达到2 x 100-3+1% tSpeed [km/h]HX D1机车-车顶布置块可拆卸的活动顶盖，机车车顶高压电器集中安装在靠近后端的一块活动顶盖和后端墙上固定顶盖上，这些设备为受电弓、主断路器、高压接地开关、高压电压互感器、避雷器、高压隔离开关、高压穿墙套管、高压连接器、及车顶支撑绝缘子。
而通讯用的天线设备分别安装在司机室顶HX1机车-机械间设备布置图HX D1机车-机械间设备布置－A节车位牵引电机通风机、压车铁、充节）、衣帽柜、信号柜、辅助变压器柜及通位牵引电机通风机、主压缩机、空气制动柜、总风缸、2位牵引电机通风机、压车铁、牵引变流器、冷却塔及通风机、压车铁、4位牵节其上装有微波炉和冰箱机械间内布管和布线采用预布式中央管排和中央线槽方式，中央管排和线槽安装在中央走道下，美观且便于生产和维护。
驱动系统的动力线则安装在走道两边的设备安装架内，使动力电缆与控制及信号线有机的分离，以保证电主变压器采用卧式悬挂和机车蓄电池柜一起吊装在机车两转向架之间的底架HX D1机车-司机室布置司机室的设备布置符合规范化司机室的要求、同时适应于单司机操纵。
2.1.12.1HXD3B型电力机车特性及主要设备介绍
`
9、 采用了克诺尔公司的CCB-Ⅱ空气制动系统，具有空电制 动功能。机械制动采用轮盘制动。 10、采用预布线、预布管技术，车内中间走廊的下层排列制 动管路，中间层和上层排列动力电缆，控制导线及光缆排布在 侧墙的线槽内。动力电缆和控制导线的分别布设可降低电磁干 扰，提高控制系统可靠性。
四、主要技术参数
一、HXd3B机车概述
HXD3B 型电力机车是大连机车厂与庞巴迪公司合作生产 的大功率电力机车，是目前世界上6 轴机车中单机功率最大、 技术水平最高、性能指标最先进的交流传动电力机车。
这辆机车的功率为９６００ＫＷ，可单机牵引５０００至 ６０００吨货物列车，最高运行速度每小时１２０公里，具 有更大的加速能力和牵引通过能力，将成为中国铁路货运重 载的主型机车。
4、将真空主断路器、接地开关、高压隔离开关、避雷器、高 压电压互感器、高压电流传感器等高压电器集成在机械间的高 压柜内，极大地降低雾、雪、粉尘等条件 下的高压设备的故障 率，提高机车的可靠性。
5、车体采用整体承载的框架式焊接结构，有利于提高车体 的强度和刚度。
6、 转向架采用滚动抱轴承半悬挂结构，二系采用高圆螺 旋弹簧，低位斜牵引杆技术，小 齿轮双端支撑驱动装置。
辅助变流器冷却空气走向： 车外大气 → 离心沉降过滤器→ 机械间进风→主变流器
柜内辅助变流器→ 排 入机械间
4、机械间通风： 在机械间顶部布置了两个风扇，分别向机械间吹风，其主要作 用首先是保证机械间正压；其次是向空气压缩机提供所需的清 洁空气；第三是带走机械间电器设备所散发的热量。
压力保障装置：当机械间压力大于 70Pa 时，在压力作用下自动打开压力 保障装置的翻转门，该翻转门出口联 接车外，保证室内气体经箱体内腔及 出口排出室外，降低机械间内压力。
铁路机车及铁路部门介绍—电力机车简介
一、韶山系列电力机车
5.韶山4型电力机车（SS4）
无级调压，交—直流电传动技术 我国第三代电力机车的起点 株洲厂于1989年开始投入批量生产 持续功率2×3200kW 轴列式2（B0-B0） 最高运营速度100km/h
一、韶山系列电力机车
6.韶山4改型电力机车（SS4改）
1993年株洲厂在韶山4型机车基础上 进行了简统化、系列化等重大改进 大同厂生产的车号由6001号起 资阳厂车号由3001起 大连厂车号由7001起 持续功率持续功率2×3200kW 轴列式2（B0-B0） 最高运营速度100km/h
韶山9改进型电力机车 株洲厂2002年对SS9机车进行重大改进后的新型机车
感谢您的观看！
Thanks for listening！
三、和谐系列电力机车
10. HXD3型电力机车
✓ 曾用DJ3型，神龙1型代号。 ✓ 中车大连机车有限公司和日本东芝公司联合开发研制 ✓ 功率7200kW，轴列式C0-C0。 ✓ 最高运营速度120km/h， 2006年12月出厂，编号
三、和谐系列电力机车
7.HXD2型电力机车
大同机车有限公司进行技术吸收和消化阶段的产品 ， 持续功率10000kW，轴列式2（B0-B0）最高运营速度 120km/h
自主化生产的新HXD2型电力机车，编号由1001起 排序，持续功率9600kW，轴列式2（B0-B0），最高运 营速度120km/h
HXD2D型电力机车，是中车大同机车有限 公司研制的时速160公里级别的快速客运电力机 车，并未最终定型
感谢您的观看！
Thanks for listening！
2.新HXD1型电力机车
2011年至2015年，株洲电力机车有限公 司在引进消化吸收HXD1机车基础上，装 用自主研发的牵引变流器、网络控制系统 等关键部件。 该批机车简称新HXD1型电力机车。 株洲生产的以1001号开始。 资阳生产的以6001号开始。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国火车机车头图文简介东风4B货运型绰号：西瓜娘家：大连机车厂目前状况：国内铁路货运的绝对主力。
东风4B系列生产了三四千台。
而且过去六七十年代生产的老东风4基本型，也都翻新成了BF4-B，不过翻新的一般被称为：假西瓜。
技术参数：用途：干线客、货运轨距：1435mm限界：GB146.1-83（车限1A、1B）传动方式：交-直流电传动轴式：Co-Co轮径：1050mm轴重：23±3%t整备重量：138±3%t通过最小曲线半径：145m最大运用速度：120km/h持续速度：28.5km/h起动牵引力：327kN持续牵引力：243kN柴油机型号：16V240ZJB柴油机装车功率：2430kW主发电机型号：TQFR-3000硅整流装置型号：GTF4800/770牵引电动机型号：ZQDR-410车钩型式：改进下开式三号车钩或TB1595-85下开式转向架轴距：1800×2mm机车外形尺寸：21100×3309×4755mm东风4B客运型绰号：桔子娘家：大连机车厂柴油机装车功率：2430kW状况：昔日客运主力，但是随着铁路提速，已经力不从心，一部分转到山区对速度要求不高的地区继续服役，其余的改变了齿轮传动比，刷上绿色图装，改成了“西瓜”去拉货车。
也有老东风翻新的假桔子。
型号：东风4D绰号：花老虎娘家：大连机车厂功率：2940KW图装识别：DF4D-0****，为提速型客运机车，构造速度145KM/H 涂装：枣红和白DF4D-3****，为准高速型客运机车，构造速度170KM/H，涂装：枣红和白状况：无数“花老虎”拉着特快列车和快速列车飞驰在祖国的大江南北，长城内外，两只老虎，两只老虎，跑地快，跑地块……技术参数：用途：干线客、货运轨距：1435mm限界：GB146.1-83(车限1A、1B)传动方式：交-直流电传动轴式：Co-Co轮径：1050mm轴重：23±3%t整备重量：138±3%t通过最小曲线半径：145m最大运用速度：客：145km/h 货：100km/h持续速度：客：39km/h 货：24.5km/h起动牵引力：客：302.6kN 货：480.48kN持续牵引力：客：214.8kN 货：341.15kN柴油机型号：16V240ZJD柴油机装车功率：2940kW主发电机型号：TQFR-3000E硅整流装置型号：GTF5100/1250牵引电动机型号：ZD109B车钩型式：TB1595-85下开式转向架轴距：1800×2mm机车外形尺寸：21100×3309×4755mm型号：东风4D货运型绰号：乌克兰娘家：大连机车厂功率：2940KW东风4DJ型铁路干线客货运内燃机车，是西门子公司大连机车车辆厂合作研制的，与我国第一代应用交流电传动技术的铁路干线内燃机车。
大连机车车辆厂提供16V240ZJD型柴油机、机械装置和机车走行部，传动装置应用了西门子公司的IGBT为功率元件的变流器、1TB2630交流异步牵引电动机和SIBAS32微机控制装置。
机车设计轴重为23±3%t，在设计结构上采用了除传动装置使用交直交设备外，所有其它设备都保持与东风4D 完全一致的方案。
交流电传动的效率要比直流电传动高很多，是目前世界先进内燃机车的主流，我国目前还在科技攻关。
车型：DF4DJ绰号：假洋鬼子老爹：德国西门子老妈：大连机车厂状况：合作研制，小范围测试。
德国鬼子的东西可以引进后消化技术，但是不能引狼入室，弄出第二个“上海大众”。
中国机车厂商可比中国汽车行业有骨气多了。
为了满足我国重载货运的需要，常州戚墅堰机车车辆厂研制成功了东风8大马力重载货运机车系列。
不仅力大如牛，外观同样非常漂亮。
南方人造东西就是秀气，不像北方产的那样傻大黑粗。
型号：东风8B绰号：娘家：戚墅堰机车车辆厂功率：3680KW（5000马力）状况：正在蓄势待发，一旦老掉牙的西瓜退役，或者货运提速，马上大批量生产。
东风8B型内燃机车是为我国繁忙干线货运重载提速而研制的新型大功率干线货运内燃机车，它装用16V280ZJA型柴油机、JF204D型同步主发电机和ZD109C型牵引电动机，柴油机装车功率3680kW、机车标称功率3100kW，轴重25(23+2)t。
机车采用微机控制系统、大屏幕彩色液晶显示器和具有全功率自负荷试验功能的电阻制动装置，机车最大起动牵引力480kN(按电机计可达520kN)、持续牵引力340kN、最大恒功率速度可达90km/h以上，是我国目前单机功率最大、电气控制技术先进、动力学性能优良的新一代重载提速货运内燃机车。
主要技术参数轴式C0-C0传动方式交-直流电传动轨距1435mm机车标称功率3680kW（5000马力）整备重量(不加压铁/加压铁) 138/150t最大恒功率速度90km/h最大速度100km/h持续速度31.2km/h最大启动牵引力(按电机计) 520KN(按25吨轴重时的粘着计) 480KN持续牵引力340KN两车钩连接线间距22000mm最大外形尺寸4736mm机车高度3304mm通过最小曲线半径145m燃油箱储存量8500L北有大连，南有常州，双双火爆，四川资阳傻了眼，于是联合电力机车的巨头湖南株洲机车厂研制了东风8BJ大马力货运内燃机车，还起了个响亮的名字：“西部之光”。
准备和戚墅堰的DF8一决高下。
资料简介：东风8BJ型内燃机车（原名NJ2型内燃机车）是资阳机车厂和株洲电力机车研究所联合研制的国产化交流传动干线客、货运内燃机车。
机车采用交直交电传动、计算机控制等先进技术，柴油机采用电子喷射技术。
在确保机车可靠性前提下，主要部件均采用国产件，以降低机车制造和运用成本。
机车按“重载5000t、最高速度120km/h“牵引要求进行设计，其总体技术水平达到20世纪90年代末世界先进水平。
该型机车分上、下两部分，上部为车体及安装在其上的设备，下部两端为转向架，中间为燃油箱，燃油箱左、右两侧为蓄电池箱。
车体以五道间壁将其分成六个室，从前往后依次为Ⅰ司机室、电气室、动力室、冷却室、辅助室、Ⅱ司机室。
由于采用了微机控制等多项新技术，能在机车各种工况（牵引、电阻制动及自负荷）运行时，综合、分析、比较来自机车各系统的信号，并用来控制机车，使其尽可能按最佳状态运行。
为了充分利用和发挥柴油机的最大运用功率，确保机车有一个较宽广的恒功运行范围，机车采用了两套微机控制恒功调节系统。
根据牵引计算，机车最大起动牵引力为560kN，持续牵引力为410kN，恒功率最高速度为110km/h。
计算结果表明：机车牵引5000t级重载列车在平直道上的最大平衡速度超过90km/h；牵引4000t货物列车在平直道上的最大平衡速度超过100km/h。
装车功率：4000kW最大起动牵引力：560kN(25t)持续牵引力：410kN机车最大速度：120km/h持续速度：28.8km/h最大轮周制动力：280kN通过最小曲线半径：145m电阻制动最大轮周功率：3360kW型号：东风11娘家：戚墅堰机车车辆厂状况：批量生产，但是不如DF4D普及。
参数：机车功率：3040kW柴油机装车功率：3680kW最高速度：170km/h (感谢网友"盼大妖"提示更正)轮径：1050mm总重/轴重：138/23t轴式：C0-C0轨距：1435mm柴油机型号：16V280ZJA传动方式：交直电传动第四次大提速，戚墅堰全新的东风11输给了大连改进的DF-4D，于是暗下决心，一定要在第五次提速中打败大连车辆厂！于是，戚墅堰一方面苦练内功，不断提升DF11系列的性能和可靠性，另一方面，闻听大连和德国西门子在研制DF4-DJ系列准高速机车来应标第五次提速后，戚墅堰吸取教训，联合了川崎重工、菲尼克斯电器等国外企业，在主体部件上以我为主，辅助配件上利用成熟可靠的国外技术对天生素质就比DF4强的DF11进行现代化改进。
工夫不负有心人。
DF11-G在第五次大提速上一举中标，夺得头彩，把老车体加交流技术洋冒进的DF4DJ打进了十八层地狱。
现在戚墅堰车辆厂牛得不得了，所有开往北京的直达软卧车全部是DF11G牵引，自然是赚得钵满盆满。
型号：东风11G绰号：猪头小队长（直达特快编号为ZT，和猪头谐音，而且这车外观也很像猪头鬼子）娘家：戚墅堰机车车辆厂功率：2650X2 KW速度：160km/h-180km/h状况：牵引目前直达特快列车的就是它，中国内燃机车的旗舰产品，中国人的骄傲。
中国第一台电力机车于1968年诞生于湖南株洲，它也有一个响亮的名字：韶山。
为中国铁路步入电气化立下汗马功劳。
韶山系列电力机车，主要应与在电力充沛的西南地区和华南地区。
电力紧张的华东地区比较少见。
和内燃机车相比，电力机车重量轻、功率大、成本低，而且对环境污染十分轻微。
以下是韶山电力机车的参数：用途：客货两用轴式：Co-Co传动方式：交—直传动持续功率：3780kW持续速度：43km/h持续牵引力：301.1kN最高速度：90km/h最大牵引力：343.2kN整备重量：138t累计产量：819首台投产年代：1968.4株洲电力机车厂制造接下来是韶山2型，简称SS2。
