pkpm结构设计那点事(二)
PKPM软件结构设计经验汇总
PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总 (1)pkpm中柱下条形基础计算 (2)如何迅速提高PKPM结构建模速度？ (3)PKPM悬挑结构的边梁再挑板处理办法 (7)PKPM怎么设悬挑板 (8)PKPM楼板怎么开洞 (9)pkpm梁箍筋超限如何调整? (12)门式刚架结构中夹层的设计用pkpm软件计算时，如何建模计算？(13)pkpm梁箍筋超限如何调整? (15)PKPM框架柱超筋后如何处理？ (16)PKPM配筋计算结果手配钢筋问题？ (17)PKPM钢结构设计经验 (19)pkpm建模时楼梯板厚和荷载如何输入？ (34)PKPM中是一起建模还是分开建模？ (36)PKPM中井字梁的建模方法 (38)PKPM中如何布置变截面梁 (38)PKPM建模不偏轴输入梁柱，影响大不大? (39)pkpm-剪力墙如何根据SATWE计算结果配筋 (40)PKPM施工缝验算超限怎么调整 (46)PKPM三级框架柱结构优化设计 (48)PKPM短肢剪力墙输入方法 (52)PKPM结构技术问题汇总 (54)PKPM短肢剪力墙输入方法 (62)PKPM悬挑板可否传导荷载与扭矩？ (63)38条PKPM钢结构设计问答题，你都知道吗？ (65)PKPM丨Satwe参数详解：活荷载信息 (82)PKPM丨Satwe参数详解：风荷载信息 (85)PKPM丨Satwe参数详解：地震信息 (89)pkpm中柱下条形基础计算pkpm没有专门的柱下条基计算,但是框架结构，柱下如果采用条形基础，却可以用地基梁来计算，即它可以承担地基反力，计算是采用弹性地基梁计算。
步骤如下：1、读入地质资料输入2、参数输入包括基本参数（主要是地基承载力特征值）和地梁筏板参数（主要是基床反力系数、地梁相关材料参数、钢筋调整参数、梁肋朝向）3、网格输入（轴线延伸命令修改形成悬挑地基梁轴线）4、修改荷载参数、读取荷载5、定义地基梁（必须定义梁肋高和梁肋宽，地梁翼缘宽度可随意给出但应大于梁肋宽因为退出交互步骤时程序会给出调整翼缘宽度的机会）并布置地基梁6、退出交互步骤：注意第一修改地梁翼缘宽度第二检查是否生成弹性地基梁计算用数据文件（即出现相关荷载值、相应坐标、地基反力、修正后地基承载力等信息）7、弹性地基梁/基础沉降计算：7-01：检查地质资料是否正确7-02：设置计算参数（注意：应采用完全柔性假定、地下水高度需要修改）7-03：进入附加反力图示，选择沉降计算菜单进行沉降计算，之后可查看相关需要数据8、弹性地基梁/结构计算8-01：选择是否进行交叉底面积重复利用计算、修改地基梁参数（注意：地梁计算时采用的内力）、选择计算采用的模型（可采用satwe、tat生成的上部基础刚度）进行计算8-02：查看相关荷载工况下的内力图9、弹性地基梁/参看结果（正常操作）10、弹性地基梁施工图（正常操作）--------------------------------------------------------------------如何迅速提高PKPM结构建模速度？部分工程设计者不论在操作CAD还是PKPM时都习惯于单纯的点菜单操作，这无异于“自废单手”。
PKPM软件在建筑结构设计中应用
PKPM软件在建筑结构设计中的应用与探讨摘要：本文笔者根据多年工作经验与实践，对建筑结构设计进行简要分析，并提出一些意见，针对pkpm设计软件使用过程中出现的问题，结合pkpm系列微机建筑结构cad系统软件的应用，指出了建筑结构设计中应用pkpm存在的问题，分析了问题产生的原因，提出了今后设计中应注意的事项，供相关工作人员参考。
关键词：超规范设计；结构设计；问题；pkpm应用我国计算机技术的发展和建筑结构分析理论的不断提高，计算机辅助设计(cad)系统在建筑设计领域更得到越来越广泛的应用，特别是建筑结构分析理论逐步成熟，极大地推动了我国高层建筑的发展。
本文主要介绍这些结构软件使用过程中容易出现的问题及设计时应注意事项。
一、设计中存在的问题我们在设计中发现，虽然采用了cad，但在结构施工图中出现了许多概念性的错误和计算错误，有些错误可能会导致严重的后果。
产生这些错误的原因是由于许多结构设计人员并未受过系统的专业知识教育，虽然初步具备了一些建筑结构设计软件的使用能力，但是缺乏对整体结构概念的认识，过分相信计算机分析结果而出现结构计算模型与实际建筑物的较大差别；或由于对软件技术设定条件认识不清而导致错误的计算结果。
（一）超规范设计导致结构存在安全隐患超规范设计问题对中小设计院来说是禁而未绝的问题。
虽然建设主管部门三令五申的强调，但是由于缺乏有效的管理手段和约束机制，审查只限于对建筑造型的审查，使得一些超规范设计得以获得实施。
当然，超规范设计有设计单位主观上的原因，也有的是客观上造成的。
超规范设计的问题主要表现在几个方面。
1．砖混结构层数和高度超规范问题在《建筑抗震设计规范》(gbj11289)(以下简称“抗规”)中，多层砌体房屋由高度和层数两个指标控制，一般认为，超过其中的一个控制指标即是超规范设计。
近年来，一些抗震设防地区所建砖混建筑物相继出现层带半地下室砖混住宅。
严格地讲，按“抗规”第51112条规定，带半地下室住宅房屋的高度和层数应从地下室地面算起，也就是说，8层附带半地下室建筑的实际层数应为9层。
PKPM操作步骤建筑结构设计

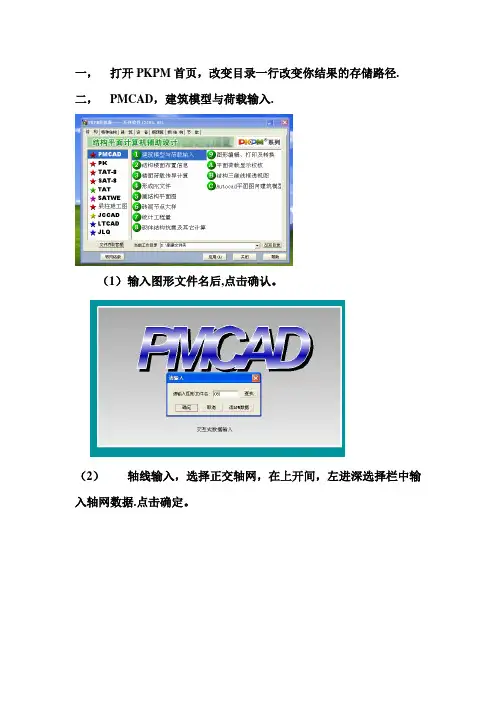

一，打开PKPM首页，改变目录一行改变你结果的存储路径. 二，PMCAD，建筑模型与荷载输入.（1）输入图形文件名后,点击确认。
（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。
（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。
按ESC键后输入轴线.命1，同样的在纵轴命名，起始轴号为A（4）楼层定义：柱布置,在柱截面列表中新建柱截面，点击布置，用窗口选择方式布置柱网。
方便快捷，当然也可以用其他三种方式.柱布置用到大家的结构力学知识和钢混知识。
柱子的截面高度需要用钢混的长细比和轴压比两项综合确定.主梁布置，与柱布置方法一样,要注意的一点是，次梁也需在主梁布置中布置,PKPM会自动根据梁的线刚度比确定主次梁,不需要大家再人为的布置主次梁了。
主次梁的截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2.（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为HRB400，根据需要该层高。
（6）荷载输入：楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0。
09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0。
0015X17+装饰材料面层荷载0.65+规范规定的装修荷载0。
5:以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用4.2KN/mm)及活荷载（规范规定为2).注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷载比较重，一般选用5.5。
设计参数,按照截图所示修改信息。
地震烈度为6度，基本风压为0。
45。
（7）楼层组装根据需要增加楼层层数，如截图所示.复制层数为四层，标准层1荷载标注层1：4.2,2。
0.在增加一顶层，复制层数一层,标准层1,荷载标注层2：5.5,0.5.此建筑物的层数为5层.点击楼层组装,重新组装确定. （8）保存退出：存盘退出，直接退出。
PKPM常见问题及详解-结构篇
PKPM常见问题及详解:结构篇1、钢梁拼接处用内力设计一般就能满足设计要求，为什么还要采用等强设计？答：从概念上讲，拼接位置是构件的连续位置，如果按照内力进行拼接位置节点设计势必造成该位置承载力比连续部位要弱，该位置成为薄弱部位，在强风强震，及其他偶然情况下都很可能率先破坏，造成连续倒塌等安全隐患，所以该位置按等强设计是十分必要的。
这里说的概念设计是从抵抗不利情况出发的，我们在设计时考虑的地震作用一般为多遇地震作用，也就是小震情况，而我们要通过概念设计以及相关构造保证在设防地震（中震）以及罕遇地震作用甚至是极罕遇地震下的结构安全，此时结构中很多构件出现塑性，在此情况，如果拼接节点是先于构件破坏的，那么整个结构成为机构，后果不堪设想。
从规范角度来说，抗规8.2.8等条文也提到了等强连接设计以及强节点弱构件的相关验算，足见节点的重要性。
2、根据门式刚架规范4.1.3条条文说明“当屋面均布荷载标值取0.5KN/m2时，可不考虑最不利布置”计算屋面连续檩条时活荷载取0.5kN/m2时，就可以不考虑其最不利布置？答：首先在考虑此条时应根据具体情况而定，规范中规定“本条所指的活荷载仅指屋面施工及检修时的人员荷载”同时此条表述与旧版规程类似。
首先该条继承了旧规程3.2.2的说法是主要针对刚架构件而言的，刚架构件一般包括刚架梁、柱构件，对于檩条、墙梁等围护构件的计算新版规范没有单独提出，旧版规程则提出“屋面构件计算时的活荷载取值大于刚架构件计算时的取值是合理的”。
活载不利布置是一般活荷载的一种属性，即可变荷载存在加载位置的随机性，例如楼面或楼面各个房间在不同时间呈现不同的人员分布，屋面雪荷载随着背阴、向阳位置、遮挡及随着太阳位置的变化，对于雪的融化及再次冻结都会产生影响，所以门式刚架规范中4.3.5也考虑了类似不利布置的情况。
规范4.1.3条的规定认为人员及检修荷载取到相应数值时按照一次性加载也有较大概率能够包络活载不利布置的情况，对于雪荷载等其他活荷载类型还要根据具体情况而定。
PKPM软件在建筑结构设计中应注意的问题
Ｗ ｋｔ Ｗ０ ＝３ 。ｚ ： 参 数选 择时 应 考 虑 下 列 因 素 ： （ 】 本 风 压 Ｗ 程 序 要 求 手 动 输 入 修 正 后 的基 本 风 压 １基 ： Ｗ 。 ＜ 筑结 构荷 载 规 范 ） ．．条规 定基 本 风 压采 用 重现 期 。 建 第７１２
为 ５ 年 一遇 的 风 压 值 ， 高 层 、 耸 及 对 风 荷 载 比 较 敏 感 的其 Ｏ 对 高
他 结构 ， 基本风压应 适当提高 ， 并应 由有关 的结构 设计规范具
体 规 定 。按 （ 层 建 筑 混凝 土结 构 技 术 规 程 ） ＿＿条 ， 别 重 高 第３２２ 特 要 或 对 风 荷 载 比较 敏 感 的 高层 建 筑 ． 基 本 风 压 应 采 用 １ ０ 其 ０ 年 重 现 期 的风 压 值 。 按规 范解 释 ， 屋 高度 大 于６ ｍ都 是 对 风 荷 房 ０
范 小 平
ｆ 北工业大学 武汉 ４ ０６ ） 湖 ３ ０ ８
摘 要 ： 要介 绍 了Ｐ Ｍ 系列 软 件在 建 筑 结 构 设 计 使 用 中合 理 确 定 水 平 荷 栽 、 定 楼 板 刚 度 、 主 ＫＰ 假 中梁 刚 度 放 大 系数 、 端 负弯 矩 调 幅 系数 等 方 面 梁 应 注 意 的 问题 ． 就 这 些 ｒ题 进行 了较 为详 细 的分 析 。 并 ＊ － Ｉ 以保 证 设 计 结 果 的 正确 性 和 可 靠性 。
直 接影 响 到设 计 成 果 的可 靠 性 。
１１风荷 载 ． 风 荷 载 标 准 值程 序 用 风压 标 准 值 计 算 公 式 为 ：
Ｐ Ａ ＭＣ Ｄ程 序 所 建 数 据 为 条 件 ， 以空 间 计 算 为 核 心 ， 成 了 程 构 序 集 成 化 的雏 形 。基 础 及 后 期 的Ｃ Ｄ出 图 都 能 采 用 前 面 的数 Ａ 据。 近 年 来 ， 于建 筑功 能和 市场 的 需 要 ， 筑 结 构 的 平 面 和 由 建 立 面 布 置 也 越 来 越 复 杂 多 样 ， 于 这些 复杂 的 结 构 ， 进 行 结 对 在 构 分 析及 计算 时 要 合 理 选 择 Ｐ Ｐ 的有 关 参数 ， 设 计 参 数 选 ＫＭ 若 择 不 准 确 甚 至 错误 ， 必 会 影 响 计 算 结 果 的 精度 、 靠 性 和 实 势 可 用 性 ， 重 的还 会 影 响 所 设 计 的 建 筑 物 的 安全 性 。下 面 结合 工 严 作实际 ， 简要 介 绍 在 软 件 的 使 用 过程 中应 注 意 的问 题 。
PKPM结构系列软件常见问题及解析
PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载，而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η？答：对于摇摆柱，其两端铰接，柱本身不为结构整体提供抗侧刚度，同时它要承担竖向荷载，其他柱子必须为摇摆柱提供侧向支承，因此需要考虑对于其他刚架柱的计算长度放大系数η。
对于只承担风荷载，不承受竖向荷载的一类抗风柱，对于刚架柱的稳定没有明显的不利作用，计算长度系数的放大系数不需要考虑。
二、 2同一个门式刚架模型，将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同？答：如下图查看两柱下基础计算结果文件：发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值，而最小反力Pmin则接近于0，且两次计算基础零应力区控制比例均为0，所以判断两个柱下基础底面尺寸由零应力区控制，此时要满足最小反力大于0，独基尺寸就与修正后的地基承载力特征值没有直接关系了。
三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的？是否考虑了横向加劲肋等重量？答：程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量，且不会乘以调整系数，所以其他配件，像构件中的加劲肋并未统计在其中。
四、门刚规范规定：支撑拉杆长细比400，压杆长细比180，为何门式刚架三维和二维设计的结果值在小于以上限值时，显示超限？答：门式刚架设计中，对于拉杆需要在验算规范选择门式刚架规范验算，勾选程序自动确定容许长细比，同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计，此时程序按照拉杆长细比限值控制。
对于压杆，其容许长细比不一定是180，门规3.4.3规定地震作用组合控制构件设计时，柱长细比按150控制，可根据实际情况控制长细比。
五、门式刚架梁考虑隅撑对钢梁弹性约束时，程序是否判断门刚规范对于隅撑的要求（如隅撑上支撑点位置低于檩条中心）？当不满足相关要求时应该如何处理？答：如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息，程序不自动判断隅撑是否满足要求，直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr，进而确定稳定系数。
PKPM常见疑问分析
PKPM常见疑问分析作为一名结构设计工作者，对PKPM这个结构计算程序的应用，是我们每个人工作中必须熟练掌握的一门技能。
虽然对PKPM的基本应用我们结构设计人员应该都没有什么问题，但是，对于程序的一些参数的填写以及计算结果的判断，我们始终都还存在着疑惑之处。
以下特别摘出几点，以供大家分析。
一、模拟施工加载的选择：在竖向荷载作用下，结构变形基本上是在施工过程中逐层形成的。
在施工过程中，由于从下往上依次施工和逐层找平的原因：某一层的恒载仅对该层及其以下各层的变形和内力有影响，而不影响该层以上各层，也不受上面各层刚度影响。
模拟施工加载1 ：刚度一次形成，分层加载荷载考虑了从下往上依次施工和逐层找平因素的影响；未考虑结构地基的不均匀沉降；若结构地基无不均匀沉降，模拟施工加载1能较准确地反映结构的实际受力状态；若结构地基有不均匀沉降，上述分析结果会存在一定的误差，尤其对于框剪结构，外围框架柱受力偏小。
模拟施工加载2 ：在模拟施工加载1的基础上，将竖向构件的轴向刚度放大10倍考虑在模拟施工加载1的基础上，近似考虑基础的不均匀沉降：（1）假定基础的刚度是均匀的；（2）竖向构件的轴向刚度放大10倍，间接减小竖向变形差。
“模拟施工加载2”在理论上并不严密，是一种经验上的处理方法，但这种经验上的处理，会使地基有不均匀沉降的结构的分析结果更合理，能更好地反映这类结构的实际受力状态。
但是由于其竖向构件的轴向刚度放大10倍的依据不足，一般仅用于框剪结构传基础的荷载，模拟施工加载3 ：刚度分层形成，荷载分层加载06年以后的PKPM版本增加了模拟施工加载3，模拟3是对模拟1的改进，采用分层刚度分层加载模型。
在分层加载时，去掉了没有用的刚度，如第一层加载，则只有1层的刚度，而模拟1却仍为整体刚度，使计算结果更接近于施工的实际情况。
因此，我觉得，对一般多、高层建筑我们应该首选模拟施工3。
二、土层水平抗力系数的比例系数m新版本pkpm对地下室侧向约束参数的概念和算法作了重要改动，2009年之前的版本采用的参数是：回填土对地下室约束相对刚度比，而现在的版本都改为了土层水平抗力系数的比例系数m。
PKPM在结构设计中的经验总结
PKPM在结构设计中的经验总结PKPM（Peking University Prestressed Concrete Structure Analysis and Design Program）是由北京大学首都和周边地区的统一材料力学研究所开发的计算机程序，用于预应力混凝土结构的分析和设计。
在结构设计中，PKPM是一种常用的工具，其在经验累积和实践中积累了丰富的经验。
以下是PKPM在结构设计中的一些经验总结：1.结构模型的建立：在进行结构分析之前，需要将结构建模，并进行节点和单元的划分。
在建立结构模型时，应该考虑结构的几何特征、荷载情况和支座约束等因素。
准确的结构模型是进行结构分析和设计的基础。
2.荷载分析：在进行结构设计之前，需要对结构施加荷载进行分析。
荷载分析是确定结构所受荷载的类型、大小和作用位置的过程。
在进行荷载分析时，应该考虑静荷载和动荷载，并根据设计要求和规范进行合理的假设。
3.材料性能的选择：在进行结构设计时，需要选择适当的材料，包括混凝土、钢筋和预应力钢筋等。
选择合适的材料能够有效地提高结构的承载性能和使用寿命。
4.结构的稳定性分析：在进行结构设计时，需要考虑结构的稳定性。
对于大跨度的结构，尤其需要进行稳定性分析，以确保结构在受到荷载作用时不会发生整体失稳或局部失稳。
5.预应力计算：在进行预应力混凝土结构设计时，需要进行预应力计算。
预应力计算是确定预应力的大小、方向和作用位置的过程。
通过合理地设置预应力，可以提高结构的受力性能和抗震性能。
6.设计参数的选择：在进行结构设计时，需要选择适当的设计参数，包括截面尺寸、受力钢筋的布置和预应力的设计值等。
合理地选择设计参数可以确保结构的强度和稳定性。
7.节点和连接的设计：在进行结构设计时，需要对节点和连接进行合理设计。
节点和连接的设计是确保结构各部分之间协调和传力良好的关键。
合理的节点和连接设计可以提高结构的整体性能和可靠性。
8.结构监测和强度验收：在结构建成后，需要进行结构监测和强度验收。
结构设计pkpm重难点
建造结构设计中 PKPM 建模重难分析点1)结构概念设计、结构体系选择及结构布置2)根据建造图选择合理的结构体系。
(合理的结构体系不仅对结构的安全性有着决定性影响，而且与经济性也有很大的相关性。
3)进行梁、柱、墙等结构构件的合理的结构布置 (全真摹拟设计院与建造、水、电、暖通专业的交流与协调过程)。
4)确定各类恒荷载及活荷载、线荷载、风荷载、地震作用5)使用PMCAD 建立整体结构模型6)根据高层技术规范、抗震规范等进行合理的 SATWE 计算参数设定7)按高层技术规范进行计算分析 (重点是对周期比、位移比、刚度比、层间受剪承载力比、刚重比、剪重比、框架柱地震倾覆弯矩百分比等整体信息进行分析) 8)对整体信息中超规范限值部份及结构构件计算超筋信息进行合理的调整A.整体超限错误：1)周期比超限：2)位移比超限：3)层间刚度比、层间受剪承载力之比：4)刚重比：5)剪重比：6)框架柱地震倾覆弯矩百分比：B.局部超限错误：1)连梁超限：2)墙肢超限：9)整体计算结果合理性的判断10)局部构件计算结果合理性的判断11)对结构方案进行扩大初步设计原文建造结构设计中 PKPM 建模重难分析点·结构概念设计、结构体系选择及结构布置(课程十一大核心之一) 概念设计讲解 (从历次大地震灾害的经验教训可以看出，对结构抗震设计而言，概念设计比计算设计更为重要，结构抗震性能的决定因素是良好的概念设计。
从哲学上分析，概念设计的提出本质上是对计算设计一统天下局面的否定，从而改变了传统的彻底依赖计算结果进行设计的单一设计方法，是设计方法的一次质的飞跃。
)·根据建造图选择合理的结构体系。
(合理的结构体系不仅对结构的安全性有着决定性影响，而且与经济性也有很大的相关性。
(课程十一大核心之二)·进行梁、柱、墙等结构构件的合理的结构布置 (全真摹拟设计院与建造、水、电、暖通专业的交流与协调过程)。
(课程十一大核心之三) 如何根据建造图选取合理的结构体系是第一步。
PKPM微课第六十五、六十六期：2017十大常见疑难问题解析（一）、（二）
PKPM微课第六⼗五、六⼗六期：2017⼗⼤常见疑难问题解析（⼀）、（⼆）第65期1、请问加腋板怎么建模？答：加腋板的建模⾮常简单，直接输⼊加腋的长度和⾼度即可，PMSAP与slab都可以。
2、问⼀下，框⽀转换结构框⽀柱的倾覆⼒矩的限值应该怎么理解？有的时候觉得有问题。
答：限制按照规范的要求控制，框⽀框架倾覆⼒矩不多于结构底层倾覆⼒矩的50%。
3、设备平台发⽣共振，如何处理？答：尽量调整平台的构件截⾯及布置，错开设备周期与平台周期，⼆次共振会加⼤地震作⽤效应，增⼤幅度可能会达到1.5倍以上。
4、请问⼤板结构体系的刚度⽅法系数具体到底和⼩板结构有什么区别？答：没有区别。
5、⽆梁楼盖的处理和正常结构设计有什么区别？答：不太⼀样，下⼀节课程会讲到，⽆梁楼板要考虑板的⾯外刚度，正常楼板不考虑板⾯外刚度，⾯内⽆限刚。
6、⽆梁楼盖也讲⼀下吧，谢谢。
答：下⼀节课会讲到，敬请期待！7、没讲加腋⼤板的梁应该怎么设计⽐较合理？答：梁并⽆特殊要求。
8、两跨的⽆梁楼盖，对相邻跨度差异是不是有限制？答：因为⽆梁楼盖是整体⼀层做有限元分析，即使跨度有差异，也能计算出这种差异性，这不同于静⼒⼿册的简化算法。
9、请教梁加腋和板加腋的区别？答：⼀个是对梁根部加强⼀个是对板加强。
10、框架梁计算刚度放⼤时，能否考虑T型截⾯？答：刚度放⼤系数的计算实际上就是考虑T型截⾯的。
11、剪⼒墙出现⼤偏拉怎么处理？谢谢。
答：如果是符合规范的双肢墙，可以定义双肢墙，让软件按照规范⾃动放⼤剪⼒弯矩进⾏配筋计算。
当然⾸先需了解清楚墙体偏拉的相关规范深层次理解，我原来的课程有详细的讲解，可查看。
12、轴⼒下的倾覆⼒矩和规定⽔平⼒作⽤下的倾覆⼒矩有什么区别？轴⼒⽅式倾覆⼒矩在普通的剪⼒墙结构形式下是不是不⽤看？答：计算⽅式有区别，规范提出的是规定⽔平⼒V*H的⽅法，这种⽅法仅针对竖向构件连续的，对于转换结构不适⽤。
两种计算⽅法原理有别，详细见我课程PPT。
pkpm结构设计释疑
PKPM结构设计疑难释疑cdut-pkpm成都理工大学环境与土木工程学院建筑工程教研室1 PMCAD1.1 PMCAD-1[1]轴线命名平面图上定位轴线的编号，宜标注在图样的下方与左侧。
横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。
拉丁字母的I、O、Z不得用做轴线编号。
如字母数量不够使用，可增用双字母或单字母加数字注脚，如A A、B A...Y A或A1、B1 (1)组合较复杂的平面图中定位轴线也可采用分区编号（图7.0.5），编号的注写形式应为“分区号-该分区编号”。
分区号采用阿拉伯数字或大写拉丁字母表示。
附加定位轴线的编号，应以分数形式表示，并应按下列规定编写：圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写拉丁字母表示，从外向内顺序编写（图7.0.9）。
折线形平面图中定位轴线的编号可按图7.0.10的形式编写。
[2] 上节点高其中【上节点高】可以实现错层和斜梁的布置。
[3] 柱截面估算柱子截面的确定一般分三步走： ① 计算该柱子所承受的总轴向力（1.2恒+1.4活的组合情况下）；② 由于没考虑弯矩的影响，所以将轴向力放大1.2-1.4倍；③ 然后根据抗震等级中规定的轴压比要求和扩大后的轴向力，反算出柱子的截面积。
框架柱的截面尺寸一般根据柱的轴压比限值按下列公式估算： [][]E c N c N cn F g NA f f βµµ⋅⋅⋅≥=⋅⋅ （1-1） 式中：A c ——柱截面面积；N ——柱组合的轴压力设计值；n ——验算截面以上楼层层数；β——考虑地震作用组合后柱轴压力增大系数，边柱取1.3、不等跨内柱取1.25、等跨内柱取 1.2；F ——按简支状态计算的柱的负载面积；g E ——折算在单位建筑面积上的重力荷载代表值，可根据实际荷载计算，也可近似取为12～15kN/m 2；[μN ]——框架柱轴压比限值，可近似取值，即对一级、二级和三级抗震等级，分别取为0.7、0.8和0.9。
浅谈pkpm软件在结构设计中的几点问题
浅谈PK PM软件在结构设计中的几点问题张玲(上海浦升规划建筑设计有限公司，上海市201400)应用科技脯喜】在应用PI<PM进彳5-结构设计时，存在着种种问题，本文对常见的几种问题进行简要分析，并提出对策，工程师应该合理处理出现的问题，使结构设计晃加合理。
提高建筑物质量。
哄键词】PK P M；结构设计；问题随着计算机技术以及相关软件开发技术的迅速发展，计算机以应用到各个领域，尤其是在建筑业中，计算机辅助设计日臻完善，这给结构工程师带来了巨大的便利，P K PM系列软件的出现，给结构设计带来了革命性的变革，但是，在实际应用中，PK PM还是存在些问题，本文对可能出现的问题结合实际工程进行简要探讨和分析，期望能对今后的谲十工作带来帮助。
1合理假定楼板刚度对于大部分工程而言，楼板的形状都为规则的多边形，都可以假设楼板为平面内刚度无限大、平面外的目憧为零的刚性楼板。
但是对于某些形状复杂的楼板，则应该采用楼板平面内的实际刚度和平面刚度为琴的弹性膜假定，比如：大开洞的楼板和局部变窄形成薄弱连接部位的楼板，这些楼板的特点就是平面内刚度有较大的削弱，而且不均匀，楼板平面内的变形会使楼层抗侧力刚度较小的构件位移和内力加大。
在PK P M系列中的S芦mⅣE等结构设计软件中定义的弹性楼板一般是指采用弹性楼板6、弹性楼板3及弹性膜假定时的楼板。
因此，在实际工程中的弹性楼板选择上应该根据不同情况而采用适合的弹性楼板。
对框架结构、剪力墙结构、框架剪力墙结构、框架核，淌结构等复杂形状楼板。
不应采用弹性楼板6和弹性楼板3，只能采用弹性膜。
因为弹性楼板6是针对板柱结构和板柱抗震墙结构提出的，是采用壳单元真实地计算楼板的平面内刚度和平面外刚度，所以采用弹性楼板6会使梁的配筋偏少，而且不安全。
另外，弹性偻板3则剁I呈定楼板平面内无限刚度，楼板平面外的刚度按照楼板的真实情况用中厚板弯曲单元计算，是针对带厚板转换层结构的转换厚板提出的，所以在进行结构整体计算需要定义弹性楼板时不要选错7弹性楼板的计算模型，以便得到更加准确的结果。
史上最完整pkpm使用技巧及问题归纳
PKPM技巧及问题总结目录1. PKPM中主梁与次梁的区别 (3)2.PKPM结构设计使用心得 (5)3.PKPM程序学习的一些体会 (6)4.参加pkpm学习班的笔记 (14)5.PKPM公司论坛精华帖 (17)6.PK/PM 问答 (32)7. PKPM新规范版本变化笔记 (42)8.运用PKPM软件进行无梁楼盖结构的设计 (48)9.TAT计算模型的合理简化 (49)10.pkpm新天地三期咨询台答问摘编 (51)11.多层框架电算结果的人工调整 (54)12.建筑结构(SATWE)的总信息 (55)13. PKPM参数问题 (60)一. PKPM中主梁与次梁的区别-------------次梁在PMCAD主菜单1和主菜单2不同输入方法的比较分析次梁可在PMCAD主菜单1中和其它主梁一起输入，程序上称为“按主梁输入的次梁”，也可在PMCAD主菜2的“次梁布置”菜单中输入，此时不论在矩形或非矩形房间内均可输入次梁，但只能以房间为单元输入，输入方式不如在PMCAD主菜单1中方便。
次梁在主菜单1输入时，梁的相交处会形成大量无柱联接节点，节点又把一跨梁分成一段段的小梁，因此整个平面的梁根数和节点数会增加很多。
因为划分房间单元是按梁进行的，因此整个平面的房间碎小，数量众多。
次梁在主菜单2输入时，次梁端点不形成节点，不切分主梁，次梁的单元是房间两支承点之间的梁段，次梁与次梁之间也不形成节点，这时可避免形成过多的无柱节点，整个平面的主梁根数和节点数大大减少，房间数量也大大减少。
因此，当工程规模较大而节点，杆件或房间数量可能超出程序允许范围时，把次梁放在主菜2输入可有效地、大幅度减少节点、杆件和房间的数量。
在主菜单1中输入次梁（简称当主梁输）和在主菜单2中输入的次梁（简称当次梁输）在程序处理上有很多不同点，计算和绘图结果也会不同。
1、导荷方式的不同作用于楼板上的恒活荷是以房间为单元传导的，次梁当主梁输时，楼板荷载直接传导到同边的梁上。
结构设计PKPM常见错误及做法
结构设计电算常见错误做法常见错误做法总结于下。
1．暗梁当楼面梁使用。
这是最常见的错误。
暗梁之所以不能当楼面梁是因为其刚度不够，荷载不能按自己设想的方式传递，即楼面荷载—板—暗梁—柱的传递方式几乎是不可能的。
这样将大大低估板的内力。
我个人认为，根据内力按最短距离传递的原则，用暗梁代替梁只有在板受集中力时，在集中力处沿板的最短方向（双向板沿两个垂直方向）设置暗梁，可以认为集中力由暗梁承受以满足抗弯强度和裂缝要求，此时板的计算跨度绝对不能按支承于暗梁来考虑。
但很多时候，这种做法也没有必要，直接加大板的受力钢筋即可，除非因抗剪（冲切）需要箍筋而使用暗梁。
2．与上一个问题相对应的是，在刚度发生较大突变（增加）处，应视为梁。
典型的问题是不同高程的板之间出现的错台，错台本身平面外刚度比较大，而板的平面外刚度较小，不管你是否愿意，板上的荷载都要传递到错台上，因此应当按梁来设计，尤其是抗剪钢筋应满足要求。
地下通道、车站遇到的这种情况较多，其荷载又比较大，但大多数人对错台的处理却非常草率，这很令人担忧。
3．框架结构形成事实上的铰接。
最常见的是梁刚度比柱大的多，使柱对梁的约束作用较弱，形成事实上的铰。
这样减少了超静定次数，于抗震不利，也难以形成“强柱弱梁”。
坂神地震时，地铁车站柱的破坏相当严重，也提醒我们不能忽视这个问题。
地铁车站顶底板可看作筏板，其梁的刚度当然大于柱，但中板处不宜将梁的刚度做得较大。
另外，地下工程如通道、涵洞、地铁车站等，有时不小心也容易作成刚度较大的顶底板和刚度较小的侧墙，这样横剖面就形成铰接的四边形，两侧墙土压力相差较大时很容易失稳，也不利于抗震。
4．板墙受力钢筋置于分布钢筋的内侧。
很多人总把分布钢筋想象成类似梁的箍筋，因此配筋不小心就这样倒置。
分布钢筋的作用在于固定受力钢筋位置，传递受力及防止温度收缩裂缝，它不需要象梁柱箍筋那样外包以防止钢筋受压向外鼓出，更重要的是，板墙截面高度较小，为增加有效高度发挥受力筋作用，一般情况下应当外置受力钢筋。
PKPM钢结构STS设计应该注意的一些事情
PKPM钢结构STS设计应该注意的一些事情1.结构类型选择：STS是针对特殊结构设计的软件，因此需要确保选择的结构类型是满足特殊需求的。
在选择结构类型时，需要了解结构的要求和功能，并根据实际情况进行选择。
2.材料选择：在进行STS设计时，需要根据结构的要求选择适当的材料。
钢结构的设计要注意材料的强度、延展性、抗震性等性质。
选择合适的材料能够保证结构的安全性和使用性能。
3.荷载计算：在设计过程中，需要对结构所承受的荷载进行准确的计算。
荷载计算包括静荷载、动荷载、温度荷载等。
在进行荷载计算时，需要考虑结构的作用力、变形和破坏等因素，保证结构的稳定性和安全性。
4.支座选择：在STS设计中，支座的选择非常重要。
支座是结构的基础，对结构的稳定性和安全性起着重要的作用。
在选择支座时，需要根据结构的要求和地理条件进行合理选择，确保支座能够承受结构的荷载并保持结构的稳定。
5.连接设计：在钢结构的设计中，连接设计是非常重要的一环。
连接的质量和稳定性直接影响整个结构的安全性和稳定性。
在进行连接设计时，需要考虑连接的强度、刚度、可靠性等因素，保证连接的质量和可靠性。
6.抗震设计：钢结构在抗震设计中的注意事项也是非常重要的。
在进行抗震设计时，需要根据结构的要求和地震荷载进行合理的设计。
抗震设计包括结构的抗震配置、剪力墙的设置、耗能设计等。
需要根据实际情况选择合适的抗震设计方法，确保结构在地震发生时能够保持稳定。
7.稳定性分析：在设计过程中，需要对结构的稳定性进行分析。
稳定性分析包括整体稳定性分析、局部稳定性分析等。
需要考虑结构的变形、屈曲、抗弯性能等因素，保证结构的稳定和安全。
8.施工工艺：在进行STS设计时，需要考虑施工工艺。
施工工艺包括构件制作、安装等。
需要根据设计要求和结构特点选择合适的施工工艺，确保结构的安全和质量。
总之，在进行PKPM钢结构STS设计时，需要考虑的事项很多。
需要根据结构的要求和特点，选择合适的结构类型、材料和连接方式等，进行准确的荷载计算和稳定性分析，保证结构的安全性和稳定性。
牛人总结结构设计技巧及PKPM操作全过程注意事项
相互矛盾的，所以上面说顶紧部位再焊接都不准确，不过也有一种情况有可能出现顶紧焊接， 就是顶紧的节点对其它自由度的约束不够，又没有其它部位提供约束，有可能在顶紧部位施 焊来约束其它方向的自由度，这种焊缝是一种安装焊缝，也不可能满焊，更不可能用做主要
34、
焊接栓钉（剪力钉）是，应该用耐热稳弧焊接磁环；当采用弯起钢筋时，一般
采用 Q235 钢，采用槽钢时，一般采用 4＃槽钢。
35、
组合梁：不许直接承受动力荷载。计算内力用弹性方法，截面强度和连接件强
度按塑性方法计算。挠度裂缝按弹性方法。施工阶段需要验算强度、稳定性、挠度。混凝土
强度增强到 75％以前，施工活荷载可以取 1.0，当下部设置支撑时（而且支撑距离≤3m），
太大时，采用隅撑支撑下翼缘，支撑点间距≤16Bs(梁受压翼缘的宽度)。宽厚比： ≤9(Q235)
和 7.4(Q345)。
38、
组合梁的挠度限制：施工阶段≤L/200。使用阶段：
（1）、L≤7M 时，挠度≤min(200,L/250)；
（2）、7M<L≤9M 时，挠度≤min(250,L/300)；
（3）、L>9M 时，挠度≤min(300,L/400)；
到最大效果。（2）、安全。做可以超载性生物体（建筑物），即使部分损坏也不危及整体生存。
（3）、简单快捷。
9、
网架、网壳计算风载不大时，永久荷载占总荷载 50％以内时，不需要按“1.35*
恒载”考虑。
10、
网架活载取值不要小于 0.5KN/M2.。
PKPM钢结构STS设计应该注意的一些事情
PKPM钢结构STS设计应该注意的⼀些事情⼀、钢结构⼆维设计，地震计算参数中“阻尼⽐”如何确定？{PKPM官⽅解答}：钢结构地震分析的“阻尼⽐”取值按抗震规范（GB50011-2010）的要求选取，单层⼚房结构（含门式钢架），采⽤轻型围护时，取0.045，砌体墙或重型屋盖时取0.05。
框架结构，⾼度在50m以下时，取0.04；⾼度在50m~200m 之间时，取0.03，⾼度不⼩于200m时，取0.02。
[相关延伸]：1、《抗震规范》GB50010-2010中第8.2.2条规定：“钢结构抗震计算的阻尼⽐宜符合以下规定：1）多遇地震下的计算，⾼度不⼤于50m时可取0.04，⾼度⼤于50m且⼩于200m时，可取0.03；⾼度不⼩于200m时，宜取0.02. 2）当偏⼼⽀撑框架部分承担的地震抗倾覆⼒矩⼤于结构总地震倾覆⼒矩的50%时，其阻尼⽐可⽐本条1款增加0.005。
3）在罕遇地震下的弹塑性分析，阻尼⽐可取0.05。
”2、《抗震规范》GB50010-2010中第9.2.5条规定：“⼚房抗震计算时，应根据屋盖⾼差、起重机设置情况，采⽤与⼚房结构的实际⼯作状况相适应的计算模型计算地震作⽤单层⼚房的阻尼⽐，可依据屋盖和围护墙的类型，取0.045~0.05。
”3、《门刚规程》CECS102:2002中第3.16条规定：“门式刚架轻型房屋钢结构的地震作⽤效应可采⽤底部剪⼒法分析确定。
抗震验算时，结构阻尼⽐可取0.05。
”4、10版抗震规范对于钢结构的阻尼⽐规定有所改变，但是在选取计算⽤阻尼⽐的时间⼀定要分清结构类型，PKPM知识堂给出的就很具体。
5、阻尼⽐指阻尼系数与临界阻尼系数之⽐，阻尼⽐是⽆单位量纲，表⽰了结构在受激振后振动的衰减形式。
可分为等于1，等于0, ⼤于1，0~1之间4种，阻尼⽐=0即不考虑阻尼系统，结构常见的阻尼⽐都在0~1之间。
阻尼⽐指阻尼系数与临界阻尼系数之⽐，阻尼⽐是⽆单位量纲，表⽰了结构在受激振后振动的衰减形式。
PKPM关于底框-抗震墙砌体结构设计的一些问题
PKPM关于底框-抗震墙砌体结构设计的一些问题底框结构注意问题▲底框结构上部砖混荷载？●底框结构里程序自动会把上部砖混荷载传至底框,不用自己再加●用STAWE算底框是,砌体方面有一个选项:1.按PM主菜单8算法;2.有限元整体算法.此处应该选1有限元整体算法对底框不太准,只供参考(PKPM技术人员说的)▲ sat－8计算底框时，结构体系选什么？●引用《pkpm新天地》2004年第5期咨询台的信息：计算砖混底框时，satwe第一项中的结构体系参数已经失效。
所以在计算底框时，satwe第一项中的结构体系参数无论选框架还是框剪结构都是无用的。
▲底框建模问题：（1）建模时在底层砼抗震墙处我同时输入砼抗震墙和框架梁是否正确？有开洞的墙处我将洞口直接开到框架梁底，这样对吗？●可以同时输入抗震墙和框架梁，框架梁作为边框梁。
若是底部二层框架时，中间一层可以不用输入抗震墙。
洞口可以直接开到框梁底。
（2）在PM楼层组装里面的设计参数里，总信息里结构主材应填什么？材料信息里主要墙体材料又该怎样填？●在PM地设计参数应当填“底框”，结构主材可以填混凝土。
在SATWE-8中的材料信息中应当填砌体。
（3）SATWE-8算完后，发现连梁超筋，而在墙洞上方有框梁，这是怎么回事？●底框主梁直接可按规范要求计算，应考虑荷载直接作用在梁上，超筋就调整梁断面尺寸。
（4）平法绘图时，应该将框架柱旁的墙肢与柱一起画配筋吗？●既然柱与墙肢接在一起，那柱是构造边缘构件，应当查计算结果中抗震墙中的计算结果，按边缘构件配筋并画在一起。
▲新规范中第7.1.8条1款要求底部框架-抗震墙房屋结构布置中，上部砌体抗震墙与底部框架梁或抗震墙对齐或基本对齐，在定量上如何把握？●底框房屋是一种不利于抗震的结构类型。
为提高其抗震能力，《建筑抗震设计规范》（GB50011-2001）中7.1.8条1款要求，上部砌体抗震墙与底部的框架梁或抗震墙的轴线对齐或基本对齐，即大部分砌体抗震墙由下部的框架主梁或钢筋混凝土抗震墙支承，每单元砌体抗震墙最多有二道不落在框架主梁或钢筋混凝土抗震墙上，而是由次梁支托上部抗震墙。
砌体结构PKPM建模注意问题
这些操作在自下而上的各标准层中逐层进行。
执行过的菜单内容均会保留在计算机中，再重新键入某菜单时可对其内容任意修改、增加或删除。以后再重新执行主菜单第2项时显示：本工程次梁楼板信息是第一次输入吗？后键入0，则可对原先输入的任一结构标准层的次梁楼板信息调出图面来审核或修改。
如已经执行过主菜单二建立了各层次梁楼板的数据，这次再选择1，则已输入的次梁楼板数据被清除，必须重新输入。
2. 执行完主菜单一并保留以前输入的次梁楼板信息
当已输完次梁楼板，但又需对结构布置修改而执行完主菜单A与一，为保留前次输入的次梁楼板数据，可选择2。
注意：对层间梁的信息不能保留，需由用户再作补充。
在砖混结构中的梁有门窗过梁、圈梁、雨蓬梁、阳台梁、楼梯梁等，这些梁的长度、配筋和截面尺寸，除圈梁是按构造配筋外，其它都是通过计算设计的，圈梁主要作用是提高房屋空间刚度、增加建筑物的整体性，提高砖石砌体的抗剪、抗拉强度，因此圈梁不是承重梁，当圈梁用作过梁时，只在过梁部位按设计配筋，其它部位仍是按构造配筋，有许多把圈梁当作承重梁对待，随意将圈梁下墙体敲掉，则留下了不安全的隐患。
修改相应本层信息及参数
两保护层厚度25即可。
第7步：“保存文件”是确保上述各项工作不被丢弃的必须的步骤。
执行计算后，抗震及抗压计算不满的地方，加大砂浆砌体编号或修改没窗洞口尺寸。
边梁，挑梁自行配筋。
预制板摆放，跨度不大于4.2米。沿长向布置。
顶层楼板为满足防水要求一律现浇。
二.主菜单项目2运行完后，产生的文件是TATDA1.PM，LAYDATN.PM。这两文件是描述各层布置并与本CAD系统其它功能模块接口的重要数据文件。
PKPM结构设计与应用实例第2章 PMCAD建立结构计算模型ppt
3.主梁布置
实际操作exe2-11
在图2-34所示结构中，3、4轴线交A轴线的网格线上布置一道层间梁，梁顶标高 比本层标高低2m。
图2-34
布置好层间梁的结构
提示： 1.梁、墙应布置在网格上，两节点之间的一段网格上仅能布置 一道墙，可以布置多道梁，但各梁标高不应重合。 2.通过修改梁顶标高，可以实现在一段网格线上布置多道梁 （如层间梁、越层斜梁）的建模，但两根梁间不能有重合部分。 3.虽然程序此处能够生成层间梁，但不能用这种方式建立错层 梁，错层结构的建模方式见2.8.9。 4.如果布置梁的网格线两端的节点修改了“上节点高”，则梁 顶标高跟随上节点高的调整而调整。
尺寸的构造要求确定柱的截面尺寸，且一般宜取50mm为模数。
2.在程序中定义柱类型和截面尺寸 柱截面类型
3.柱布置
实际操作exe2-10
将图2-30中E、F轴线上的柱转动相应的角度，使柱的宽度方向与轴线方向平行。
柱转动修改前
柱转动修改后
二、主梁布置
1.梁截面尺寸估算 一般当荷载或跨度较小时，现浇整体式框架结构中框架梁的截面高度可取为
第二章 PMCAD建立结构计算模型
学习目标
熟悉PMCAD建模的基本步骤； 掌握建模过程中相关参数的正确设置方法； 了解PMCAD建模过程中的常见问题及解决
方法。 能够独立完成典型的钢筋混凝土结构的计算
结构模型建立。
2.1 PMCAD的基本功能
1、用人机交互方式输入各层平面布置及各层楼面构件 和外加荷载信息；
两种处理方法的不同点是： ①全房间洞上不能布置均布面荷载。 ②零厚度板上可布置均布面荷载，且能近似地传导 荷载至周围的梁和墙上。 ③两者在施工图中的画法不同。全房间洞一般按洞 口方式画出，而零厚度板按画楼梯间的方式画出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、砌体结构，7度，层高加到6m，墙厚减为120时，仍然抗剪通过；同时高厚比无数字显示，什么原因？答：初次使用砌体模块时，可能将墙体材料定义成了混凝土墙，改了砖墙即可。
2、梁施工图中300mm宽的梁全部配的四肢箍，什么原因？答：因为是一级抗震，根据混凝土规范11.3.8条，最大肢距为200mm，300-50=250，除以200=1.25，至少要配3肢箍，程序默认不用奇数箍筋，所以取了四肢。
50是两个保护层厚度。
3、剪力墙竖向暗柱纵筋计算有否考虑平面外弯矩？答：未考虑平面外弯矩。
考虑了只受轴力时，按混凝土规范墙平面外稳定的配筋计算4、2010年后新SATWE计算，混凝土柱选择单偏压和双偏压计算，柱子B边和H边配筋大小相反，如单偏压B边和H边配筋分别为10和20，而双偏压配筋为20和10，差别过大，什么原因？答：新SATWE计算双偏压时，先确定初始钢筋，如钢筋不满足承载力，则先增加B边钢筋，导致双偏压可能出现上述情况。
B边和H边的识别与PMCAD建模柱子转角关联，PM中0度和180度的B边是水平边，90度转角时B边是竖向边，所以同一柱子在PM中使用0度和90度转角建模，SATWE双偏压计算配筋可能有较大不同，但都满足受力要求。
5、PMCAD退出时提示PMSRWDATA出错。
楼层逻辑关系混乱？答：楼层组装时标高定义错误，2层与5层使用了同一标高，且两层平面位置也一样。
6、SPASCAD中荷载定义TF是什么荷载？答：是特殊风荷载。
7、SATWE计算混凝土柱子轴压比没有超规范限值，但是提示超限，为什么？答：这种情况经常是柱子剪跨比在2-1.5之间，程序取限值为高规表6.4.2减去0.05，如剪跨比小于1.5，限值再减0.05，相当于减去0.1.。
目前SATWE柱子剪跨比计算为简化公式，层高除以2倍的H，h为柱截面高度。
8、砌体中有部分混凝土构件时，如何计算混凝土构件的内力及配筋？答：可使用砌体中的“砌体和混凝土构件三维计算”，设定风荷载和地震信息、砌体材料、容重等用SATWE计算，结果中输出混凝土构件的配筋。
砌体墙的验算还以“砌体信息及计算”中为准。
9、目前可否通过修改SATWE水平风荷载文本文件，来修改高层建筑的风荷载？答：暂时不能，只能直接在“水平风荷载查改”点击形心修改。
10、计算框剪结构传基础内力时，使用模拟施工二，一般可将剪力墙的轴力减小，框架柱轴力大一些较模拟一及三。
但L形剪力墙角部带端柱的情况，由于该处既有柱又有墙，使用模拟二可能轴力减小的不多，可将端柱按墙建模，或不要端柱计算。
11、STS钢管不显示整体稳定应力比？答：STS钢结构中，只计算钢结构规范中提供的几种常见截面的稳定应力，暂时无钢管。
12、复杂空间结构建模导入PM模型提示USERSTL.LIB安装不正确，无法导入PM模型。
答：出现此提示需要安装PKPM的钢结构模块，不管有无购买。
然后操作则无问题。
13、偶然偏心只用于刚性楼板假定？弹性板不能准确考虑偶然偏心吗？答：任何情况都可使用偶然偏心，与弹性楼板无关。
如果有弹性楼板，则计算内力和配筋时也应勾选偶然偏心。
14、剪力墙满足高规7.2条规定时，还是否需要按高规附录D计算稳定？答：不需要。
如SATWE输出该墙稳定超限，可不予参考。
———————————————————分割线（一）———————————————————1、SATWE考虑了自定义组合，计算后都为构造配筋，轴压比也为0？答：使用SATWE自定义组合，在参数“荷载组合”中勾选了“采用自定义组合及工况”后，需要进入自定义组合列表，先删除其中任一组合系数，如改为0确定后退出列表；再次进入列表，改回正常值，确定退出列表。
再进行SATWE计算即可。
2、不等高基础的柱底内力放大是否可以识别？如楼层组装的2层柱直接与基础相连，该柱子能否按照规范底层柱子内力放大来处理？答：可以识别该柱子为底层柱，并按高规6.2.2和6.2.4进行弯矩及剪力放大。
3、钢结构二维桁架，连续三跨，每跨柱距24m，桁架跨度23m，如何STS建模？答：按照桁架及柱子实际位置建模，其中柱子与桁架端部用钢结构“任意截面”中的刚性杆来连接来实现跨度不等。
4、PMSAP中不能定义高耸结构，可以通过调整基本风压或体型系数解决5、门式刚架纵向支撑地震力是否考虑，如何计算？答：如果是08版，门式刚架三维设计模块可以自动纵向榀计算，能够自动导算纵向支撑承担的地震力。
如果是05版，可以建一个纵向榀来进行计算。
7度或7度以下地区，轻型门式刚架地震力一般不起控制作用，也可以不进行地震力的计算，支撑计算时只考虑纵向风、刹车力就可以。
6、柱按双偏压计算并双偏压复核，为何配筋还显示不够？答：双偏压计算配筋结果是正确的。
但在计算配筋时，程序内部预设了所配的钢筋根数。
双偏压验算时，也需要设定钢筋根数，如果两者不一致，就会产生这种现象。
程序在改进。
08版对柱施工图中实配钢筋自动考虑双偏验算，也会产生上述情况。
一般双偏计算后，可以不必作双偏压验算。
7、关于JCCAD中关于桩筏筏板有限元计算的配筋值问题，计算出来的配筋值大小差别较大，这这种情况该怎么配筋呢？答：一般可采用均匀（平均）配筋，局部大的地方加短筋。
8、SATWE选择层间剪力与层间位移算法时，并未输出楼层的扭转刚度，即WMASS.OUT 中的RJZ输出为0，只有选择剪弯和剪切刚度时才会输出楼层的扭转刚度。
9、厚板转换中，按虚梁建模，厚板应定义为弹性板3，虚梁不用定义为转换梁。
如按等代梁建模，楼板不应定义为弹性板，等代梁可定义为转换梁。
10、新SATWE中参数“地震信息”中加入“抗震构造措施的抗震等级提高、降低一级”用于什么情况？答：根据高规4.8.1 各抗震设防类别的高层建筑结构，其抗震措施应符合下列要求：2 丙类建筑：应符合本地区抗震设防烈度的要求。
当建筑场地为Ⅰ类时，除6度外，应允许按本地区抗震设防烈度降低一度的要求采取抗震构造措施。
4.8.4 建筑场地为Ⅲ、Ⅳ类时，对设计基本地震加速度为0.15g和0.30g的地区，宜分别按抗震设防烈度8度（0.20g）和9度（0.40g）时各类建筑的要求采取抗震构造措施。
当SATWE中烈度、场地类别与上两条符合时，“抗震构造措施的抗震等级”变为可修改，否则为灰色。
题目：PMCAD中不同标准层变为同一标准层的解决方法08版结构建模PMCAD出现该情况，一般是由于杀毒软件引起，方法有二：1、以卡巴斯基为例，右键点取电脑右下角卡巴斯基快捷键“设置”--点击“选项”--点击“威胁和排除”--点击“排除对象”--点击“设置”--点击“排除规则”--点击“添加”—“选择对象”—指定文件夹为C:\PKPM\PM --最后确定。
2、先安装PKPM，再安装杀毒软件。
———————————————————分割线（二）———————————————————1、异形柱抗剪承载力产生的薄弱层放大1.2倍地震剪力，如何实现？答：可手工指定薄弱层号，再在“全楼地震放大系数”中填入1.2\1.15=1.04，则程序自动对薄弱层地震剪力放大1.2倍，非薄弱层不放大。
结构体系选择异形柱体系。
2、抗震规范6.2.2条，框架顶层及柱轴压比小于0.15者不需进行柱端弯矩调整，SATWE 如何执行？答：SATWE顶层柱子不调整，没有按照轴压比判断；即次顶层即使柱子轴压比小于0.15也进行了弯矩放大。
3、STS二维桁架，下弦连续，未设铰接，出施工图时为何分开，显示为拼接？答：因为选择了“对称”画法，此时程序自动对节点进行拼接处理。
可选择“完全”画法，下弦出图为连续。
4、SATWE目前计算地下室外墙的侧向水、土和侧向人防荷载时，并未将这些荷载施加到整体结构上，而是单独计算，给出剪力墙平面外配筋，也没有考虑将这些荷载作用到外墙的端柱上。
PMSAP是将这些荷载施加到整体结构计算，较为精确。
5、扭矩折减与梁两边是否有楼板有关、是否考虑了楼板平面外刚度有关、以及楼板平面外刚度是否与梁中间协调有关。
由于SATWE在考虑楼板平面外刚度时，没有考虑其与梁中间的协调。
所以在有楼板时，梁都可以考虑扭矩的折减。
6、SLABCAD复杂楼板没有考虑活荷载的不利布置计算。
7、PKPM软件将基础同上部结构分开计算，但按照结构力学理论，基础沉降将引起上部超静定结构的内力，请问软件和规范如何考虑？答：两个办法：１．控制差异沉降在允许范围内。
２．设缝取消差异沉降的影响。
软件可以设后浇带并计算。
7、侧刚、总刚是指周期计算时，采用的结构刚度形式。
用得到的周期再进行地震力的计算。
8、基础中，柱墩对筏板的影响按刚性与柔性分别考虑，刚性柱墩就是变截面的柱子，计算内力不影响，计算配筋考虑。
柔性柱墩就是变厚度的板，内力及配筋均有影响。
10、为什么剪力墙端柱的配筋不是0，而是15？如果去了水平力，就是0。
那15是一侧端柱的配筋吗？答：15表示是柱单侧的配筋面积，即1500；如果去掉水平力为0是因为力分配使得该柱的内力发生变化，为0表示只需构造配筋。
端柱输出的配筋简图中只考虑了计算配筋，未考虑构造，端柱的配筋要与墙一起，查看"剪力墙边缘构件简图"。
———————————————————分割线（三）———————————————————1、柱的剪跨比是否大于或小于2在哪可以查出？答：剪跨比查不到在SATWE中。
柱的剪跨比程序按简化计算，层高除以2倍的柱边长，手算就行2、转换层在第三或大于第三层，框支柱自动提高一级抗震等级，包括地下室层数吗？答：不包括在SATWE中.3、多塔结构，三层裙房均为为商场（包括主体塔楼的裙房），三层以上塔楼为住宅，如要考虑柱、墙的活荷载折减，如何处理商场与住宅的关系？答：根据荷载规范，商场的柱墙活荷载折减，是在附属面积大于50平方米才起作用，而本工程无这么大房间，所以本工程商场即裙房部分柱墙活荷载不应折减。
目前SATWE等还不能按使用功能进行详细的折减处理：这样该工程可以计算两次，一次考虑柱墙活荷载折减，此时三层以上柱、墙配筋可用于设计。
另一次不考虑柱墙活荷载折减，此时三层裙房柱墙配筋用于设计。
对梁，两次计算所有楼层结果一样。
SATWE中考虑柱墙活荷载折减，是在整体计算后考虑。
即初始计算时，活荷载按未折减进行构件内力计算，之后进行内力组合时，再对活荷载标准值进行折减，再配筋。
即更改柱墙活荷载折减系数，不影响结构的周期和位移。
而如果PMCAD中考虑了对梁的活荷载折减，则SATWE按照折减后的荷载进行整体计算，结构的周期和位移与不折减可能发生变化。
一般两折减只用一个（在SATWE中）。
PMSAP中提供了更准确的算法，即整体计算都按未折减计算。
在内力组合时，再分别对梁、柱墙进行活荷载折减处理，并配筋。
即使用PMSAP时，PMCAD不要勾选对梁的折减，后续计算后可实现对梁、柱墙的同时折减处理。
