电感计算公式

合集下载

电感计算公式

电感计算公式

电感计算公式(转载)加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH),设定需用360ohm 阻抗,因此:电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数:圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式:L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者:线圈电感的计算公式转贴自:转载点击数:2991。

针对环行CORE,有以下公式可利用: (IRON)L=N2.AL L= 电感值(H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度(cm)l及AL值大小,可参照Microl对照表。

例如: 以T50-52材,线圈5圈半,其L值为T50-52(表示OD为0.5英吋),经查表其AL值约为33nHL=33.(5.5)2=998.25nH≒1μH当流过10A电流时,其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 (查表后)即可了解L值下降程度(μi%)2。

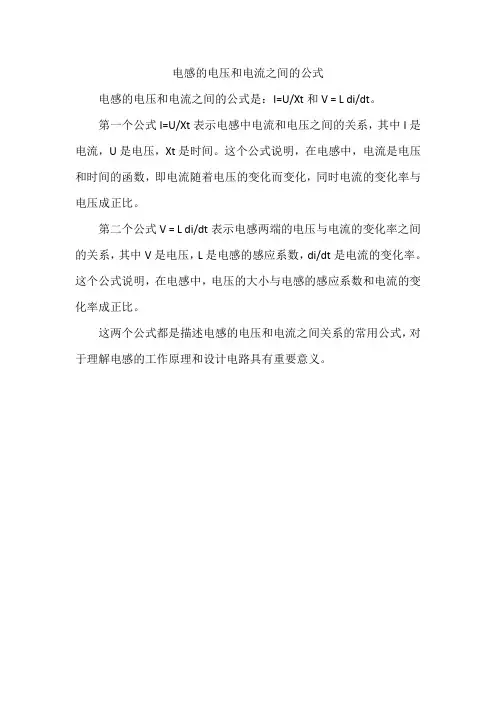

电感的电压和电流之间的公式

电感的电压和电流之间的公式

电感的电压和电流之间的公式
电感的电压和电流之间的公式是:I=U/Xt和V = L di/dt。

第一个公式I=U/Xt表示电感中电流和电压之间的关系,其中I是电流,U是电压,Xt是时间。

这个公式说明,在电感中,电流是电压和时间的函数,即电流随着电压的变化而变化,同时电流的变化率与电压成正比。

第二个公式V = L di/dt表示电感两端的电压与电流的变化率之间的关系,其中V是电压,L是电感的感应系数,di/dt是电流的变化率。

这个公式说明,在电感中,电压的大小与电感的感应系数和电流的变化率成正比。

这两个公式都是描述电感的电压和电流之间关系的常用公式,对于理解电感的工作原理和设计电路具有重要意义。

电感的计算公式范文

电感的计算公式范文

电感的计算公式范文
电感计算公式
电感(也称为磁通量)是一种电能存储器,用于将电流转换为磁场。

这个特性使其成为电子系统中最重要的元件之一、电感的公式是:L=μ·N^2·A/l
其中:
L:电感(单位:Henrys)
μ:介电系数(单位:H/m)
N:绕线数(绕线层数)
A:线圈截面积(单位:m²)
l:线圈距离(单位:m)
电感是由磁场的磁感应关系得到的:磁感应强度与磁环的磁通量成正比:
B=μ·I·N
其中:
B:磁感应强度(单位:Tesla)
μ:介质的磁导率(单位:H/m)
I:电流(单位:A)
N:绕线数(绕线层数)
将磁感应强度B和介电系数μ合并,可以得到电感的表达式:
L=μ·N^2·A/l
电感是一种电流储能器,它把电流转化成磁场,并存储在金属量子中,也是电子系统中最重要的元件之一、电感的公式就是L=μ·N^2·A/l,
其中μ是介电系数,N是绕线数,A是线圈截面积,l是线圈距离。

电感由折线绕组构成,其具有良好的介质传导性,可以将电流发生变
化时产生的磁场转换成电能,也可以将电能转换成磁场,因此电感具有很
好的电能转换能力。

另外,电感也用于消除对一些电子系统来说有害的容
性和衰减的影响,从而满足电路的频率和功率要求。

各种电感计算公式

各种电感计算公式

各种电感计算公式电感(Inductor)是由通电线圈或线圈组合制成的被动元件,用于储存和释放电能。

在电子电路中,电感常用于滤波、变压、频率选择等应用中,因此了解电感的计算公式是非常重要的。

1.电感的计算公式:电感的计算公式是由电感的自感公式和互感公式组成的。

自感公式用于计算单线圈的自感电感,互感公式用于计算两个或多个线圈之间的互感电感。

a.自感电感公式:对于一个单线圈的自感电感,可以使用以下公式计算:L=(μ₀*μᵣ*N²*A)/l其中,L是电感的值(单位:亨利H),μ₀是真空中的磁导率(4π×10^-7H/m),μᵣ是材料的相对磁导率(无单位),N是线圈的匝数,A是线圈的截面积,l是线圈的长度。

b.互感电感公式:对于两个线圈之间的互感电感,可以使用以下公式计算:M=(μ₀*μᵣ*N₁*N₂*A₁*A₂)/l其中,M是互感的值(单位:亨利H),N₁、N₂是两个线圈的匝数,A₁、A₂是两个线圈的截面积,l是两个线圈之间的距离。

2.对于一些特殊情况,我们也可以使用简化的公式来计算电感:a.空气芯电感公式:当线圈的芯材是空气时,可以使用以下简化公式计算电感:L=(μ₀*N²*A)/lb.空心线圈电感公式:当线圈是空心的时候,可以使用以下简化公式计算电感:L=(μ₀*μᵣ*N²*A₁)/(l₁+l₂)其中,l₁是线圈内部的长度,l₂是线圈外部的长度。

c.矩形线圈电感公式:当线圈的截面形状是矩形时,可以使用以下简化公式计算电感:L=(μ₀*μᵣ*N²*w*h)/l其中,w是矩形线圈的宽度,h是矩形线圈的高度,l是线圈的长度。

3.动态变化电感的计算公式:对于一些变压器和感应线圈来说,电感值可能会随着时间的变化而变化。

对于这种情况,可以使用以下公式来计算电感:L(t)=L₀*(1+α*(t-t₀))其中,L(t)是时间t时的电感值,L₀是初始电感值,α是电感的温度系数,t₀是参考温度下的时间。

电感和电容的计算公式

电感和电容的计算公式

电感和电容的计算公式嘿,咱们来聊聊电感和电容的计算公式!在咱们学习电学的奇妙世界里,电感和电容那可是相当重要的角色。

先来说说电感。

电感的计算公式是L = Φ / I ,这里的 L 表示电感,Φ 是通过线圈的磁通量,I 则是电流。

就像有一次我在实验室里做实验,摆弄着那些线圈和电流计,想要搞清楚电感的大小到底是怎么回事。

我小心翼翼地调整着电流的大小,眼睛紧紧盯着磁通量的变化,心里不停地念叨着这个公式,感觉自己就像是在探索一个神秘的宝藏。

再讲讲电容。

电容的计算公式是 C = Q / U ,其中 C 代表电容,Q是电荷量,U 是电压。

记得有一回,我给学生们讲解这个公式的时候,有个小家伙一脸迷茫地问我:“老师,这电容咋就跟电荷量和电压有关系啦?”我笑着给他举了个例子,就说好比一个大水池,电荷量就是水池里的水,电压就是水池的高度,电容呢,就是水池容纳水的能力。

小家伙眨眨眼,好像一下子就明白了。

咱们深入琢磨一下电感的公式。

磁通量Φ的变化可不好直接测量,得通过一些复杂的手段。

但别怕,只要我们搞清楚电流的变化规律,再结合一些实验数据,就能大致算出电感的数值。

比如说,在一个电路中,电流从 1 安培瞬间增加到 2 安培,通过测量磁通量的变化,就能算出电感啦。

而电容的公式呢,电荷量 Q 和电压 U 相对容易测量一些。

我们可以用一个已知电容的电容器,给它充电,然后测量电压和电荷量,就能验证这个公式的准确性。

在实际的电路设计和分析中,电感和电容的计算公式那可是大有用处。

比如说,设计一个滤波电路,要根据需要的滤波效果来选择合适的电感和电容值。

这时候,就得靠这些公式来帮忙啦。

想象一下,我们的手机、电脑里面的电路,都离不开电感和电容的合理运用。

要是计算不准确,那可就麻烦大了,说不定手机会突然死机,电脑会动不动就蓝屏。

总之,电感和电容的计算公式虽然看起来有点复杂,但只要我们多动手做实验,多结合实际情况去理解,就能轻松掌握它们,让电学知识为我们所用。

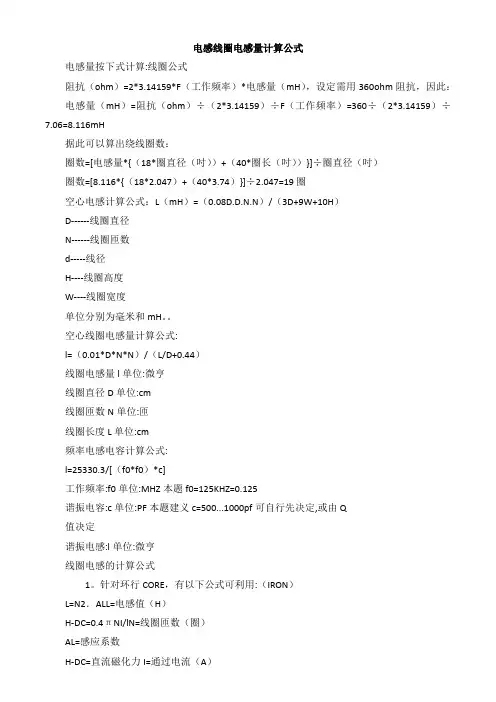

电感线圈电感量计算公式

电感线圈电感量计算公式

电感线圈电感量计算公式电感量按下式计算:线圈公式阻抗(ohm)=2*3.14159*F(工作频率)*电感量(mH),设定需用360ohm阻抗,因此:电感量(mH)=阻抗(ohm)÷(2*3.14159)÷F(工作频率)=360÷(2*3.14159)÷7.06=8.116mH据此可以算出绕线圈数:圈数=[电感量*{(18*圈直径(吋))+(40*圈长(吋))}]÷圈直径(吋)圈数=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈空心电感计算公式:L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位:微亨线圈直径D单位:cm线圈匝数N单位:匝线圈长度L单位:cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率:f0单位:MHZ本题f0=125KHZ=0.125谐振电容:c单位:PF本题建义c=500...1000pf可自行先决定,或由Q值决定谐振电感:l单位:微亨线圈电感的计算公式1。

针对环行CORE,有以下公式可利用:(IRON)L=N2.ALL=电感值(H)H-DC=0.4πNI/lN=线圈匝数(圈)AL=感应系数H-DC=直流磁化力I=通过电流(A)l=磁路长度(cm)l及AL值大小,可参照Microl对照表。

例如:以T50-52材,线圈5圈半,其L值为T50-52(表示OD为0.5英吋),经查表其AL值约为33nHL=33.(5.5)2=998.25nH≒1μH当流过10A电流时,其L值变化可由l=3.74(查表)H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47(查表后)即可了解L值下降程度(μi%)2。

电感储能公式和电感方程

电感储能公式和电感方程

电感储能公式和电感方程电感计算公式:方法1:L=μ×Ae*N2/l其中:L表示电感量、μ表示磁心的磁导率、Ae表示磁心的截面积、N表示线圈的匝数、lm表示磁心的磁路长度。

方法2:L=(k*μ0*μs*N2*S)/l其中μ0为真空磁导率=4π*10(-7)。

(10的负七次方)μs为线圈内部磁芯的相对磁导率,空心线圈时μs=1N2为线圈圈数的平方S线圈的截面积,单位为平方米l线圈的长度,单位为米k系数,取决于线圈的半径(R)与长度(l)的比值。

计算出的电感量的单位为亨利(H)。

电容计算公式实践证明:任一电容器容纳电荷的情况和一个篮球容纳气体的情况类似。

篮球大气的气压越大,则容纳的气体越多;电容器所加电压越大,则容纳的电荷也越多。

这样一来,要衡量它容纳电荷的本领,就必须在同一电压下来衡量,单位电压下所能容纳电荷的多少叫电容,用C表示,单位法拉:C=q/U上公式中q是电容器在外家电压U时所容纳的电荷量。

实际使用中常见的电容器的容量在其被制造出来时都有表明,电容器元件表面的数字或者色环就包含了容量信息。

1法拉等于1库仑每伏特,即电容为1法拉的电容器,在正常操作范围内,每增加1伏特的电势差可以多储存1库仑的电荷。

电容单位换算:电容的容量单位是法拉用字母F表示,但是在实际应用上,法拉这一单位太大了。

往往使用最多的是微法uF或皮法PF。

1F=1000,000微法=106微法uF1uF=1000,000皮法=106皮法PF电容的大小与电容器的几何尺寸和介质的性质有关。

除了电容器有电容外,在实际中,电气设备、线路与部件都具有自然形成的电容。

如较长的输电线之间,较长的电缆都具有电容。

电感电压计算公式

电感电压计算公式

电感电压计算公式
电感电压计算公式v(t)=L*di/dt。

L是电感量,di/dt代表电流对时间的导数,可以理解为电流变化的快慢。

di/dt是单位时间内电流的变化情况,注意这里是电流变化,而不是电流,所以如果是持续稳定的电流(纯直流),电感两端的电压是很小的(这时两端电压变成)V=ir其中i 是电流值,r是线圈纯阻值。

电感电压公式v(t)=L*di/dt的推导:
电流流过线圈,在线圈周围空间会激发磁场,磁力线就会穿过线圈,如果电流是变化的,那么,磁通量就会发生变化,在线圈中产生感应电动势,如果线圈是密绕的,每一匝磁通量Φ近似相同,N匝就是NΦ,感
应电动势E=dNΦ/dt,磁通量与磁感应强度B成正比,磁感应强度B又与
电流i成正比,所以,磁通量就与电流成正比,即NΦ=Li。

其中L是比例系数,叫电感系数,于是,E=dNΦ/dt=dLi/dt=Ldi/dt,感应电流由感应电动势产生,可用欧姆定律计算,感应电动势与磁通量
随时间变化率成正比,即E=dΦ/dt, 电感与感应电动势的关系上面已经
推导了,电感感抗的计算公式:XL = ωL = 2πfL ,XL 就是感抗,单位为欧姆,ω 是交流发电机运转的角速度,单位为弧度/秒,f 是频率,
单位为赫兹,L 是线圈电感,单位为亨利。

电感计算公式范文

电感计算公式范文

电感计算公式范文电感是电路元件中的一种,它的主要作用是储存电能和抵抗电流变化。

电感的计算公式主要涉及到电感的几何构型、材料特性以及电流变化速率等方面。

下面将介绍几种常见的电感计算公式。

1.螺线管电感的计算公式:螺线管电感的计算公式可以通过长螺线管和短螺线管两种情况来推导。

对于长螺线管来说,其计算公式可以表示为:L=µ₀*N²*A/l其中,L表示电感的大小,µ₀表示真空中的磁导率约为4π*10^-7H/m,N表示线圈的匝数,A表示螺线管的截面积,l表示线圈长度。

对于短螺线管来说,其计算公式可以简化为:L=µ₀*N²*r²/(2l)其中,r表示螺线管的半径。

2.线圈电感的计算公式:对于平行线圈或同轴线圈,其电感大小的计算公式可以表示为:L=µ₀*N²*A/(2d)其中,L表示电感的大小,µ₀表示真空中的磁导率约为4π*10^-7H/m,N表示线圈的匝数,A表示线圈的面积,d表示线圈之间的距离。

3.长直导线电感的计算公式:长直导线电感的计算公式可以表示为:L = µ₀ * l * [ln(2l/d) - 1]其中,L表示电感的大小,µ₀表示真空中的磁导率约为4π*10^-7H/m,l表示导线的长度,d表示导线的直径。

4.磁性材料电感的计算公式:当线圈中使用了磁性材料时,电感的计算公式可以通过引入磁性材料的相对磁导率来表示为:L=µ₀*µr*N²*A/l其中,L表示电感的大小,µ₀表示真空中的磁导率约为4π*10^-7H/m,µr表示磁性材料的相对磁导率,N表示线圈的匝数,A表示线圈的截面积,l表示线圈长度。

这些是常见的电感计算公式,通过这些公式可以方便地计算各种不同几何构型和材料特性的电感大小。

需要注意的是,在实际电路设计中,还需要考虑电感的饱和电流、频率响应等因素,以确保电感的可靠工作。

各种电感的计算公式

各种电感的计算公式

各种电感的计算公式电感是指电流在导体中产生的磁场所储存的能量大小的物理量。

在电路中,电感常用来存储和传输能量,起到滤波、隔离、稳压等作用。

下面我将介绍一些常见的电感计算公式。

1.单层螺线管的电感计算公式螺线管是最常见的电感元件之一,计算其电感的公式如下:L=(μ₀*N²*A)/l其中,L是电感,N是螺线管的匝数,A是螺线管的横截面积,l是螺线管的长度,μ₀是真空中的磁导率。

2.双层螺线管的电感计算公式双层螺线管是螺线管的一种变种,其电感计算公式如下:L=L₁+L₂+L₀其中,L₁是双层螺线管内层的电感,L₂是双层螺线管外层的电感,L₀是双层螺线管的自感。

当多个电感元件串联或并联时,可以根据电感之间的关系来计算总电感。

当电感元件为平行连接时,计算公式如下:L_total = L₁ + L₂ + L₃ + ...其中,L_total是总电感,L₁、L₂、L₃等分别是每个电感元件的电感。

当电感元件为串联连接时,计算公式如下:L_total = L₁ * L₂ * L₃ * ...其中,L_total为总电感,L₁、L₂、L₃等分别为每个电感元件的电感。

磁环电感是由磁心和线圈构成的电感L=(μ*N²*A)/l其中,L是电感,N是线圈的匝数,A是磁芯的横截面积,l是磁芯的平均长度,μ是磁芯的相对磁导率。

空心圆柱形电感是由绕线圈的空心线圈构成的电感,其电感计算公式如下:L=(μ₀*N²*(r₁²-r₂²))/l其中,L是电感,N是线圈的匝数,r₁和r₂分别是线圈的内外半径,l 是线圈的长度,μ₀是真空中的磁导率。

以上是一些常见的电感计算公式,可以根据具体的电感元件类型和连接方式选择适当的公式进行计算。

另外,还需要注意单位的选择和转换,如电感的单位一般是亨利(H)。

各种电感的计算公式

各种电感的计算公式

各种电感的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm)= 2 *3。

14159 *F(工作频率)*电感量(mH),设定需用360ohm 阻抗,因此:电感量(mH)= 阻抗(ohm)÷(2*3。

14159)÷F (工作频率)= 360 ÷(2*3。

14159) ÷7。

06 = 8。

116mH据此可以算出绕线圈数:圈数= [电感量* {(18*圈直径(吋))+ ( 40 * 圈长(吋))}]÷圈直径(吋)圈数= [8。

116 *{(18*2。

047)+ (40*3。

74)}]÷2。

047 = 19 圈空心电感计算公式作者:佚名转贴自:本站原创点击数:6684 文章录入:zhaizl空心电感计算公式:L(mH)=(0。

08D.D。

N。

N)/(3D+9W+10H)D--————线圈直径N-—--—-线圈匝数d—--—-线径H-—--线圈高度W—---线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0。

01*D*N*N)/(L/D+0。

44)线圈电感量l单位:微亨线圈直径D单位: cm线圈匝数N单位:匝线圈长度L单位: cm频率电感电容计算公式:l=25330。

3/[(f0*f0)*c]工作频率:f0 单位:MHZ 本题f0=125KHZ=0。

125谐振电容: c 单位:PF 本题建义c=500。

.1000pf 可自行先决定,或由Q值决定谐振电感:l 单位:微亨线圈电感的计算公式作者:线圈电感的计算公式转贴自:转载点击数:2991.针对环行CORE,有以下公式可利用: (IRON)L=N2.AL L= 电感值(H)H—DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H—DC=直流磁化力I= 通过电流(A)l= 磁路长度(cm)l及AL值大小,可参照Micrometal对照表。

例如:以T50-52材,线圈5圈半,其L值为T50—52(表示OD为0.5英吋),经查表其AL值约为33nHL=33.(5。

各种电感计算公式

各种电感计算公式

各种电感计算公式电感(Inductor)是一种储存电能的被动电子元件,它由一个导体线圈组成,通过改变电流大小和方向来调节电能的储存和释放。

在电路中,电感常用于滤波、阻抗匹配和振荡电路等应用中。

下面就一些常见的电感计算公式进行介绍。

1.電感值(L)的计算公式电感是根据线圈的物理特性进行计算的。

电感可以通过以下公式计算:L=(μo*μr*N²*A)/l其中,L是电感,单位是亨利(H);μo是真空中的磁导率,其值为4πx10^-7H/m;μr是线圈内腔材料的相对磁导率;N是线圈的匝数;A是线圈截面积;l是线圈长度。

2.电感的自感公式电感的自感一般用自感系数(L)表示。

自感电流周围产生磁感应强度(B)的大小可以通过自感公式计算:B=L*I其中,B是自感电流周围的磁感应强度,单位是特斯拉(T);L是自感系数,单位是亨利(H);I是自感电流,单位是安培(A)。

3.两个电感线圈的耦合系数(k)计算公式当两个电感线圈相互靠近时,它们之间的磁场会产生耦合。

耦合系数可以通过以下公式计算:k=M/√(L1*L2)其中,k是耦合系数;M是两个电感线圈之间的互感系数;L1和L2是两个电感线圈的自感系数。

4.电感线圈的互感公式两个电感线圈之间的互感通过以下公式计算:M=M=k*√(L1*L2)其中,M是互感系数,单位是亨利(H);k是耦合系数;L1和L2是两个电感线圈的自感系数。

5.电感线圈的能量存储公式电感线圈储存的能量可以通过以下公式计算:W=(1/2)*L*I²其中,W是存储的能量,单位是焦耳(J);L是自感系数,单位是亨利(H);I是电流,单位是安培(A)。

这些是电感计算中的一些常见公式,可以用于计算电感值、自感、互感、耦合系数和存储能量等参数。

使用这些公式可以帮助工程师和设计师更好地理解和应用电感器件。

电感感值计算公式

电感感值计算公式

电感感值计算公式电感感值计算公式是指用来计算电感元件感应电感大小的数学公式。

电感是指电流通过导线产生的磁场所储存的能量,它是电路中重要的元件之一。

在电磁感应、滤波、变压器等电路中,电感起着重要的作用。

下面将介绍一些常见的电感感值计算公式。

一、电感感值的计算公式1. 单圈线圈的感应电感计算公式对于单圈线圈,其感应电感的计算公式为:L = μ₀ * N² * A / l其中,L表示感应电感,μ₀表示真空中磁导率,N表示线圈匝数,A表示线圈横截面积,l表示线圈的长度。

2. 多圈线圈的感应电感计算公式对于多圈线圈,其感应电感的计算公式为:L = μ₀ * N² * A / l * μr其中,L表示感应电感,μ₀表示真空中磁导率,N表示线圈匝数,A表示线圈横截面积,l表示线圈的长度,μr表示线圈的相对磁导率。

3. 铁芯电感的感应电感计算公式对于带有铁芯的电感,其感应电感的计算公式为:L = μ₀ * μr * N² * A / l其中,L表示感应电感,μ₀表示真空中磁导率,N表示线圈匝数,A表示线圈横截面积,l表示线圈的长度,μr表示铁芯的相对磁导率。

1. 用于电感元件选型通过电感感值计算公式,可以计算出电感元件的感应电感大小,从而帮助工程师选用合适的电感元件。

在设计电路时,根据电路的要求和工作条件,选择合适的电感感值,可以使电路具有良好的性能和稳定性。

2. 用于电感元件设计在电感元件的设计过程中,电感感值计算公式是非常重要的工具。

通过计算公式,可以根据电感元件的几何尺寸、材料特性等参数,来确定电感的感应电感大小。

这对于设计高性能的电感元件是非常关键的。

3. 用于电路分析和计算在电路分析和计算过程中,电感感值计算公式也是必不可少的。

通过计算公式,可以计算出电感元件的感应电感大小,从而对电路的电流、电压、功率等参数进行分析和计算。

这有助于工程师对电路的性能和特性进行评估和优化。

电感计算公式范文

电感计算公式范文

电感计算公式范文
电感的计算公式是L=(N^2*μ*A)/l,其中L表示电感,N表示线圈匝数,μ表示材料的磁导率,A表示线圈的有效横截面积,l表示线圈的长度。

电感是指当通过一根导线或线圈时,由于导线或线圈周围的磁场引起
的电流的变化而产生的自感性。

电感的大小主要取决于线圈的匝数、线圈
的横截面积、材料的磁导率以及线圈的长度。

首先,线圈的匝数N是指线圈中导线的圈数,通常使用整数表示,匝
数越大,电感也就越大。

其次,材料的磁导率μ是指材料在磁场中的响应能力,也可以理解
为材料对磁场的导磁性能。

不同材料的磁导率不同,常用的材料有铁、铜、空气等。

铁的磁导率远远大于铜和空气,因此铁芯的电感要远大于空气芯
线圈和铜芯线圈。

第三,线圈的横截面积A是指线圈的有效截面积,通常用平方米表示。

线圈的横截面积越大,电感也就越大。

横截面积的计算可以根据线圈的形
状进行计算,例如,圆形线圈的横截面积可以使用πr^2来表示,其中r
表示线圈的半径。

最后,线圈的长度l是指线圈的物理长度。

线圈的长度越长,电感也
就越大。

需要注意的是,上述公式中的单位是国际单位制中的单位,即匝数使
用个,磁导率使用亨利/米,横截面积使用平方米,长度使用米,计算结
果单位为亨利。

在实际应用中,如果我们知道线圈的材料、匝数、横截面积和长度,就可以利用上述公式计算出电感的大小。

这对于设计和制造电感元件、电路中的电感器等都非常重要。

各种电感的计算公式

各种电感的计算公式

各种电感的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH),设定需用360ohm 阻抗,因此:电感量(mH) = 阻抗(ohm) ÷(2*3.14159) ÷ F (工作频率) = 360 ÷(2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数:圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷2.047 = 19 圈空心电感计算公式作者:佚名转贴自:本站原创点击数:6684文章录入:zhaizl空心电感计算公式:L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者:线圈电感的计算公式转贴自:转载点击数:2991。

针对环行CORE,有以下公式可利用: (IRON)L=N2.AL L= 电感值(H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度(cm)l及AL值大小,可参照Micrometal对照表。

频率和电容电感的计算公式

频率和电容电感的计算公式

频率和电容电感的计算公式
频率的计算公式为: f = 1/T,其中f表示频率,T表示周期。

在电路中,频率可以表示为:f=1/(2π√(L*C)),其中L表示电感,C表示电容。

电容的计算公式为:C=Q/V,其中C表示电容,Q表示电荷,V表
示电势差。

在电路中,电容可以表示为:C=εA/d,其中ε表示介电
常数,A表示电容板的面积,d表示电容板之间的距离。

电感的计算公式为:L=(Φ/I),其中L表示电感,Φ表示磁通量,I表示电流。

在电路中,电感可以表示为:L=NΦ/I,其中N表示线圈
的匝数。

在电路中,频率、电容和电感密切相关,它们共同决定电路的特
性和性能。

了解它们的计算公式,有助于我们更好地理解和设计电路。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

导线线径与电流规格表绝缘导线(铝芯/铜芯)载流量的估算方法 以下是绝缘导线(铝芯/铜芯)载流量的估算方法,这是电工基础,今天把这些知识教给大家,以便计算车上的导线允许通过的电流.(偶原在福建省南帄供电局从事电能计量工作) 铝芯绝缘导线载流量与截面的倍数关系 导线截面(帄方毫米) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流量(A 安培) 9 14 23 32 48 60 90 100 123 150 210 238 300载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5估算口诀:二点五下乘以九,往上减一顺号走。

三十五乘三点五,双双成组减点五。

(看不懂没关系,多数情况只要查上表就行了)。

条件有变加折算,高温九折铜升级。

穿管根数二三四,八七六折满载流。

说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。

由表5 3可以看出:倍数随截面的增大而减小。

“二点五下乘以九,往上减一顺号走”说的是2〃5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。

如2〃5mm’导线,载流量为2〃5×9=22〃5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l ,即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3〃5倍,即35×3〃5=122〃5(A)。

从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0〃5。

表格为导线在不同温度下的线径与电流规格表。

(请注意:线材规格请依下列表格,方能正常使用)即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2〃5倍,依次类推。

“条件有变加折算,高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量,可按25mm2铝线计算。

k值表2R/l k 0.1 0.96 0.2 0.92 0.3 0.88 0.4 0.85 0.6 0.790.8 0.741.0 0.691.5 0.62.0 0.523.0 0.434.0 0.375.0 0.3210 0.220 0.12电感2008-06-07 16:22电感的单位是亨(H),也常用毫亨(mH)或微亨(uH)做单位。

1H=1000mH,1H=1000000uH。

电感只能对非稳恒电流起作用,它的特点两端电压正比于通过他的电流的瞬时变化率(导数),比例系数就是它的“自感”电感起作用的原因是它在通过非稳恒电流时产生变化的磁场,而这个磁场又会反过来影响电流,所以,这么说来,任何一个导体,只要它通过非稳恒电流,就会产生变化的磁场,就会反过来影响电流,所以任何导体都会有自感现象产生在主板上可以看到很多铜线缠绕的线圈,这个线圈就叫电感,电感主要分为磁心电感和空心电感两种,磁心电感电感量大常用在滤波电路,空心电感电感量较小,常用于高频电路。

电感的特性与电容的特性正好相反,它具有阻止交流电通过而让直流电顺利通过的特性。

电感的特性是通直流、阻交流,频率越高,线圈阻抗越大。

电感器在电路中经常和电容一起工作,构成LC滤波器、LC振荡器等。

另外,人们还利用电感的特性,制造了阻流圈、变压器、继电器等。

【电感器的种类】按照外形,电感器可分为空心电感器(空心线圈)与实心电感器(实心线圈)。

按照工作性质,电感器可分为高频电感器(各种天线线圈、振荡线圈)和低频电感器(各种扼流圈、滤波线圈等)。

按照封装形式,电感器可分为普通电感器、色环电感器、环氧树脂电感器、贴片电感器等。

按照电感量,电感器可分为固定电感器和可调电感器。

【电感基础知识】电感是导线内通过交流电流时,在导线的内部及其周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。

当电感中通过直流电流时,其周围只呈现固定的磁力线,不随时间而变化;可是当在线圈中通过交流电流时,其周围将呈现出随时间而变化的磁力线。

根据法拉弟电磁感应定律---磁生电来分析,变化的磁力线在线圈两端会产生感应电势,此感应电势相当于一个“新电源”。

当形成闭合回路时,此感应电势就要产生感应电流。

由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。

由于原来磁力线变化来源于外加交变电源的变化,故从客观效果看,电感线圈有阻止交流电路中电流变化的特性。

电感线圈有与力学中的惯性相类似的特性,在电学上取名为“自感应”,通常在拉开闸刀开关或接通闸刀开关的瞬间,会发生火花,这就是自感现象产生很高的感应电势所造成的。

总之,当电感线圈接到交流电源上时,线圈内部的磁力线将随电流的交变而时刻在变化着,致使线圈不断产生电磁感应。

这种因线圈本身电流的变化而产生的电动势,称为“自感电动势”。

由此可见,电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量,它是电感线圈惯性的量度而与外加电流无关。

简单的说电感线圈就是由导线一圈*一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。

用L表示,单位有亨利(H)、毫亨利(mH)、微亨利(uH),1H=10^3mH=10^6uH。

【电感线圈的主要特性参数】电感量L:电感量L表示线圈本身固有特性,与电流大小无关。

除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。

感抗XL:电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πfL品质因素Q:品质因素Q是表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R。

线圈的Q值愈高,回路的损耗愈小。

线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。

线圈的Q值通常为几十到几百。

采用磁芯线圈,多股粗线圈均可提高线圈的Q值。

分布电容:线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。

分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。

采用分段绕法可减少分布电容。

允许误差:电感量实际值与标称之差除以标称值所得的百分数。

标称电流:指线圈允许通过的电流大小,通常用字母A、B、C、D、E分别表示,标称电流值为50mA 、150mA 、300mA 、700mA 、1600mA 。

【电感的型号、规格及命名】国内外有众多的电感生产厂家,其中名牌厂家有SAMUNG、PHI、TDK、A VX、VISHAY、NEC、KEMET、ROHM等。

1)片状电感电感量:10NH~1MH材料:铁氧体绕线型陶瓷叠层精度:J=±5% K=±10% M=±20%尺寸:0402 0603 0805 1008 1206 1210 1812 1008=2.5mm*2.0mm1210=3.2mm*2.5mm2)功率电感电感量:1NH~20MH带屏蔽、不带屏蔽尺寸:SMD43、SMD54、SMD73、SMD75、SMD104、SMD105;RH73/RH74/RH104R/RH105R/RH124;CD43/54/73/75/104/105;3)片状磁珠种类:CBG(普通型)阻抗:5Ω~3KΩCBH(大电流)阻抗:30Ω~120ΩCBY(尖峰型)阻抗:5Ω~2KΩ规格:0402/0603/0805/1206/1210/1806(贴片磁珠)规格:SMB302520/SMB403025/SMB853025(贴片大电流磁珠)4)插件磁珠规格ABC阻抗值(Ω)10mHz100mHzRH3.5X4.7X0.83.5±0.154.7±0.362±22045RH3.5X6X0.83.5±0.156±0.362±22565RH3.5X9X0.083.5±0.159±0.362±2401055)色环电感电感量:0.1uH~22MH尺寸:0204、0307、0410、0512豆形电感:0.1uH~22MH尺寸:0405、0606、0607、0909、0910精度:J=±5% K=±10% M=±20%精度:J=±5% K=±10% M=±20%插件的色环电感读法:同色环电阻的标示6)立式电感电感量:0.1uH~3MH规格:PK0455/PK0608/PK0810/PK09127)轴向滤波电感规格:LGC0410/LGC0513/LGC0616/LGC1019电感量:0.1uH-10mH。

额定电流:65mA~10A。

Q值高,价位一般较低,自谐振频率高。

8)磁环电感规格:TC3026/TC3726/TC4426/TC5026尺寸(单位mm):3.25~15.889)空气芯电感空气芯电感为了取得较大的电感值,往往要用较多的漆包线绕成,而为了减少电感本身的线路电阻对直流电流的影响,要采用线径较粗的漆包线。

但在一些体积较少的产品中,采用很重很大的空气芯电感不太现实,不但增加成本,而且限制了产品的体积。

为了提高电感值而保持较轻的重量,我们可以在空气芯电感中插入磁心、铁心,提高电感的自感能力,借此提高电感值。

目前,在计算机中,绝大部分是磁心电感。

【电感在电路中的作用】电感在电路最常见的功能就是与电容一起,组成LC滤波电路。

我们已经知道,电容具有“阻直流,通交流”的本领,而电感则有“通直流,阻交流”的功能。

如果把伴有许多干扰信号的直流电通过LC滤波电路(如图),那么,交流干扰信号将被电容变成热能消耗掉;变得比较纯净的直流电流通过电感时,其中的交流干扰信号也被变成磁感和热能,频率较高的最容易被电感阻抗,这就可以抑制较高频率的干扰信号。

LC滤波电路在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。

而且附近一般有几个高大的滤波铝电解电容,这二者组成的就是上述的LC滤波电路。

另外,线路板还大量采用“蛇行线+贴片钽电容”来组成LC电路,因为蛇行线在电路板上来回折行,也可以看作一个小电感。

电感的基本作用还包括:滤波、振荡、延迟、陷波等形象说法:“通直流,阻交流”细化解说:在电子线路中,电感线圈对交流有限流作用,它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等;变压器可以进行交流耦合、变压、变流和阻抗变换等。
