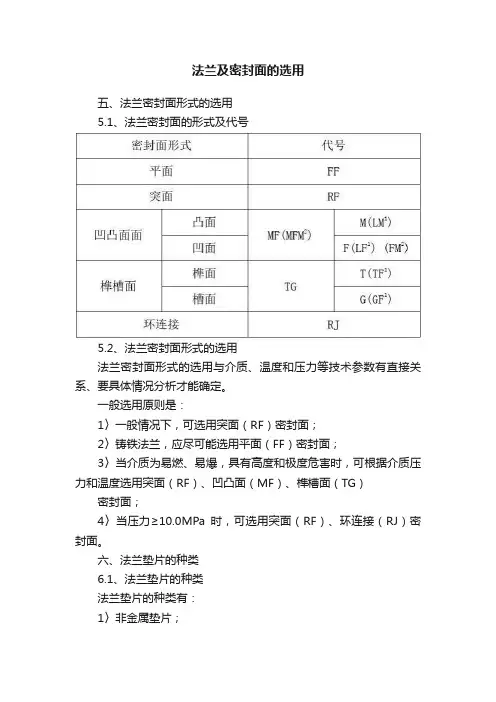

法兰及密封面的选用
法兰及密封面的选用
五、法兰密封面形式的选用
5.1、法兰密封面的形式及代号
5.2、法兰密封面形式的选用
法兰密封面形式的选用与介质、温度和压力等技术参数有直接关系、要具体情况分析才能确定。
一般选用原则是：
1〉一般情况下，可选用突面（RF）密封面；
2〉铸铁法兰，应尽可能选用平面（FF）密封面；
3〉当介质为易燃、易爆，具有高度和极度危害时，可根据介质压力和温度选用突面（RF）、凹凸面（MF）、榫槽面（TG）密封面；
4〉当压力≥10.0MPa时，可选用突面（RF）、环连接（RJ）密封面。
六、法兰垫片的种类
6.1、法兰垫片的种类
法兰垫片的种类有：
1〉非金属垫片；
2〉聚四氟乙烯包覆垫片；
3〉柔性石墨复合垫片；
4〉金属包覆垫片；
5〉缠绕式垫片
6〉齿形组合垫片；
7〉金属环垫片。
6.2、法兰垫片的选用
法兰垫片的选用与介质、压力、温度和法兰密封面的形式有直接关系，要具体情况具体分析才能确定。
一般选用的原则见下表
七、密封圈材料的选用
密封圈材料的选用与介质、温度有直接的关系，要具体情况具体分析才能确定，一般常用的O形密封圈的材料有丁氰橡胶、三元乙丙胶、硅橡胶、氯丁橡胶、全氟橡胶、聚四氟乙烯、可溶性聚四氟乙烯、对位聚苯、尼龙等。
密封圈材料的选用见下表。
NOK-油封选型手册
