CM+机房精密空调简易操作手册
机房精密空调产品手册1.2
（本手册适用于直接膨胀风冷机组）资料版本V1.2归档时间请妥善保管本手册以备参阅广东XXX电源技术股份有限公司版权所有，保留一切权利。
目录第一章 (2)第二章概述 (2)2.1 机房环境要求 (2)2.2 XXX系列机房专用精密空调 (5)第三章空调产品介绍 (6)3.1 机组外观 (6)3.2 型号说明 (7)3.2.1 室内机 (7)3.2.2 室外机 (7)3.3 机组结构组成 (8)3.3.1 机组部件 (8)3.3.2 智能控制系统 (11)3.3.3 机组其他功能 (12)第四章空调技术参数 (14)4.1 直接膨胀风冷式机组 (14)机组使用环境 (17)4.1.1 机组运行环境 (17)4.1.2 储藏环境 (17)第五章精密空调日常维护管理制度 (18)5.1 精密空调维护管理要求 (18)5.1.1 通信机房环境要求 (18)5.1.2 空调技术要求： (18)5.2 精密空调设备维护细则 (18)5.2.1 空气处理机的维护 (18)5.2.2 风冷冷凝器的维护 (18)5.2.3 制冷部分的维护 (19)5.2.4 加湿器部分的维修 (19)5.2.5 冷却系统的维护 (19)5.2.6 电气控制部分的维护 (19)5.2.7 整机工况检查 (19)5.2.8 专用空调设备的维护周期表 (19)5.3 精密空调控制操作流程 (20)5.3.1 温度设置： (20)5.3.2 湿度设置： (21)5.4 精密空调参数设置规范 (21)第一章概述本章主要介绍数据中心机房特殊的环境要求和XXX机房恒温恒湿精密空调的特点、优势等内容。
1.1 机房环境要求精密的环境控制对计算机的运行非常重要，因此对机房的环境要求非常严格，这是为舒适性而设计的民用空调无法达到的，主要表现在以下几个方面：应用对象不同：机房专用空调就是为机房设备提供恒温恒湿的运行环境的，而民用空调都是直接服务于人的。
它们的设计理念和功能都完全不同。
风柜空调操作手册
风柜空调操作手册
风柜机空调操作规程
1、检查机房内控制柜电源是否正常
2、检查空调冷热水阀门是否漏水，旁通阀要处于关闭状态，电动调节阀两端阀门
要处于打开状态
3、检查水压、温度是否正常
4、检查风柜内电机皮带对否松动，断裂
5、检查空调滤网是否堵塞
6、把控制柜手自动转换开关打到手动状态进行点动，测试电机运行是否正常
7、检查DDC模块是否正常
8、检查回风阀、新风阀是否能够自动开关
9、一切正常后把控制柜上手自动转换开关打到自动状态。

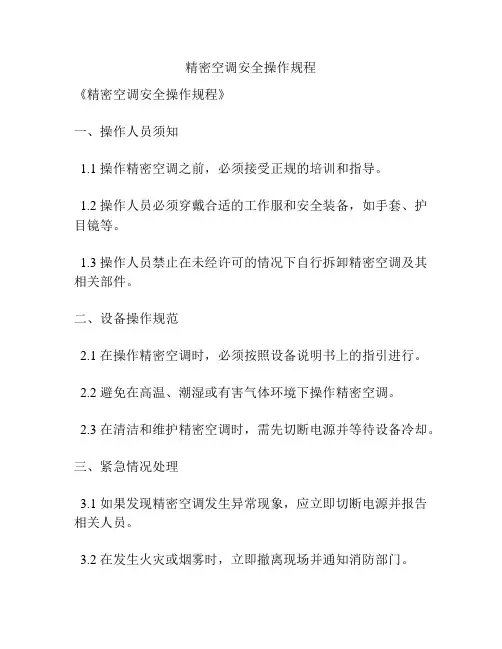

精密空调安全操作规程
精密空调安全操作规程
《精密空调安全操作规程》
一、操作人员须知
1.1 操作精密空调之前，必须接受正规的培训和指导。
1.2 操作人员必须穿戴合适的工作服和安全装备，如手套、护目镜等。
1.3 操作人员禁止在未经许可的情况下自行拆卸精密空调及其相关部件。
二、设备操作规范
2.1 在操作精密空调时，必须按照设备说明书上的指引进行。
2.2 避免在高温、潮湿或有害气体环境下操作精密空调。
2.3 在清洁和维护精密空调时，需先切断电源并等待设备冷却。
三、紧急情况处理
3.1 如果发现精密空调发生异常现象，应立即切断电源并报告相关人员。
3.2 在发生火灾或烟雾时，立即撤离现场并通知消防部门。
3.3 在操作过程中如遇到冷媒泄漏情况，应立即采取安全措施并通知相关部门。
四、设备维护要求
4.1 定期进行精密空调的清洁和维护工作，防止因积灰引起故障。
4.2 定期检查精密空调的电气连接和部件，确保安全可靠。
4.3 紧急停止装置和安全防护装置必须保持完好，不得私自拆卸或禁用。
五、操作记录
5.1 所有操作人员需对每次操作精密空调的情况进行记录，并定期上报。
5.2 对精密空调进行维修、更换部件等工作也应有详细的记录。
5.3 操作记录和维修情况记录需保存至少一年以上。
六、其他
6.1 操作人员必须遵守相关安全法规和公司规定，不得违章操作。
6.2 在操作过程中，严禁吸烟、闲聊，保持专注和高度警惕。
以上为《精密空调安全操作规程》，请所有相关人员严格遵守，共同维护精密空调的正常运作和安全运行。
精密空调控制器操作手册
行间空调电气控制说明书版本管理目录1系统配置 (4)2系统参数 (4)3.电气配置 (4)4.输入/输出定义 (4)4.1模拟量输入 (4)4.2数字量输入 (5)4.3数字量输出 (6)4.4模拟量输出 (6)5.控制功能 (7)5.1.运行模式 (7)5.2室内风机控制 (7)5.3室外风机控制 (7)5.4提升泵 (7)5.5压缩机控制 (8)5.5保护功能 (8)6.触摸屏的设定 (10)6.1主菜单 (10)6.2报警记录 (10)6.3菜单 (11)1系统配置2系统参数3.电气配置4.输入/输出定义4.1模拟量输入4.2数字量输入4.3数字量输出4.4模拟量输出5.控制功能5.1.运行模式制冷：当温度＞设定温度+制冷温差的百分比开始制冷，当温度下降到设定温度-制冷温差的百分比制冷终止，控制的方式是比例控制。
加热：当温度＜设定温度-制热温差百分比开始制热，当温度＞设定温度+制热温差百分比停止制热，比例控制加热时，根据温度控制电加热，可选二进制式控制和分步控制。
加湿：室内湿度<湿度设定点-湿度偏差，加湿输出，打开加湿接触器；室内湿度>加湿设定点+湿度偏差，关闭加湿功能，加湿接触器关闭，加湿时根据湿度比例控制加湿器，通过MODBUS给CPY信号。
除湿:制冷除湿，当环境湿度＞湿度设定点+湿度变差偏差值开压缩机，同时供液电磁阀开；默认送风湿度控制，可选回风湿度控制。
除湿时，压缩机根据预设频率运行，默认80%；送风机的风速是60%（可调），当然如果除湿温度过低，电加热会打开，进行温度的补偿，达到控制湿度的目的。
5.2．室内风机控制根据冷通道远端温度比例调节风速，如NTC都存在且正常，制冷时以温度高的NTC来控制，制热时以温度低的NTC来控制，只有这2个NTC温差超过1℃时，才需要切换；如果只有1个NTC正常，以这个NTC来控制。
除湿时根据预设固定风速运行，默认60%。
设最高/最低风速限制。
艾默生空调CM+ 用户手册
4.3.2 状态指示灯.................................................................................................................41 4.3.3 告警指示灯.................................................................................................................41 4.3.4 控制按键.....................................................................................................................41 4.4 控制板....................................................................................................................................41 4.5 设定值....................................................................................................................................41 4.5.1 温度设定值.................................................................................................................41 4.5.2 温度偏差.....................................................................................................................42 4.5.3 湿度设定值.................................................................................................................42 4.5.4 湿度偏差.....................................................................................................................42 4.6 运行........................................................................................................................................42 4.6.1 制冷.............................................................................................................................42 4.6.2 加湿.............................................................................................................................43 4.7 告警系统................................................................................................................................45 4.7.1 告警指示.....................................................................................................................45 4.7.2 压缩机低压告警.........................................................................................................46 4.8 主/备机切换...........................................................................................................................47 4.9 控制计时器............................................................................................................................47
梅兰日兰精密空调维护操作手册(精简版)
梅兰日兰机房专用空调维护操作手册目录第一章空调设备基本工作原理一、空调三大组成部分 (3)二、空调器的工作原理 (3)三、精密空调的优势 (4)第二章精密空调的结构组成一、精密空调的组成部分 (5)二、精密空调的结构设计 (5)第三章C6000控制器操作指南一、控制器功能组合 (6)二、控制器基本操作界面 (7)三、控制器基本操作步骤 (8)四、精密空调备份模块操作 (24)五、精密空调报警符号信息 (25)六、控制器面板图形 (30)第四章精密空调故障排查一、加湿器故障 (31)二、气流故障 (31)三、制冷系统故障 (31)四、传感器故障 (31)第五章精密空调日常维护管理一、精密空调维护管理要求 (33)二、精密空调设备维护细则 (33)第六章精密空调维护制度流程一、精密空调控制操作流程 (35)二、精密空调参数设置规范 (36)三、精密空调维护基本流程 (37)福建移动责任有限公司 1第一章空调设备基本工作原理一、空调器三大组成部分1、制冷系统：由压缩机、冷凝器、蒸发器等部件组成，系统内充注有制冷剂；2、空气循环通风系统：由贯流风扇、轴流风扇、电动机以及风门、风道等组成；3、电气控制系统：由温度控制器、各种过载保护器等组成。
二、空调器的工作原理整体式空调器的所有零部件都装在一个箱体内，分体式空调器由室外机和室内机两部分构成，室外机主要由压缩机、冷凝器、毛细管、轴流风扇等组成，室内机主要由蒸发器、贯流风扇、电路板等组成。
空调器制冷时，室内空气被室内机贯流风扇吸入后流过蒸发器并与其进行交换，蒸发器内的制冷剂吸取室内空气的热量，从而使室内空气温度降低，接着蒸发器内的制冷剂被吸入压缩机，压缩成高温高压气体，后被送往室外侧冷凝器，轴流风扇不断吸入室外空气与冷凝器进行热交换，带走制冷剂冷凝时放出的热量，冷凝后的液态制冷剂通过毛细管再进入蒸发器，如此循环不断。
在空调器上装上电磁换向阀（四通阀），即为热泵型空调器。
机房冷气机操作指南
1.液晶控制器面板说明液晶控制器采用带蓝色背光的大屏幕液晶显示器，动态图形+字符显示设备的状态和控制模式，按键功能直观明了。
显示区域内容如下：a 运行模式显示，雪花符号表示制冷模式，“自动”字符表示运行在自动模式。
b 风速显示区，最大8档，自动模式时风速不可人工调节。
c 报警信息区，用文字显示具体的报警原因。
e 水泵工作状态，动态显示水流时表示水泵在运行。
f 补水显示，水滴闪烁时，表示在补水过程中。
g 冷气机水槽内的储水量显示。
h 排水阀状态，水滴闪烁时，表示在排水过程中。
i 消防风阀状态显示，3组箭头显示时表示风阀开启，无显示时表示风阀关闭。
j 机器码显示，该数码仅在使用远程监控功能时才需定义使用。
k区域码显示，该数码仅在使用远程监控功能时才需定义使用。
T1 正常时作为室内温度显示；在设置过程中与L、M、H字符配合，分别用于显示停机、启动、超限温度值；在自动运行中，如果温度值超标，在声光报警同时，该值会闪烁显示。
H1 正常时作为室内湿度显示；在设置过程中，用于显示湿度上限值。
在自动运行中，如果湿度值超标，在声光报警同时，该值会闪烁显示。
T2 显示室外温度，有效范围22-37℃，低于22℃将显示22℃，高于37℃，将显示37℃。
H2 显示室外湿度，有效范围30-95%，低于30% 将显示30% ，精度5% 。
2.操作使用按键锁：液晶控制器设有按键锁功能，常态下顺序按“风速+、风速-”可解除锁定，解锁成功后蜂鸣器会发出一声约2秒的长鸣。
解锁按键的间隔时间为0.5－2秒！解锁后如果持续10秒没有继续按键操作，按键锁又将自动锁定。
以下操作都是在首先解除按键锁定后进行：3.1开机与模式待机时按手动键，即可启动冷气机运行在制冷模式，再按此键可在制冷模式与通风模式间进行循环切换。
制冷模式时液晶屏上的图标显示，如果水槽内有水时水泵及水流图标会显示。
手动模式时，冷气机运行不受温湿度的控制，且空调联动模式失效。
按自动键，即可使冷气机工作于自动模式，控制软件会根据环境的温湿度、用户的设定的参数数来自动调节风速，如果温湿度超标将发出报警并采取联动控制措施。
InRowRC精密空调用户操作指南
InRowRC精密空调用户操作指南路径:主菜单>On/Standby>按ENTER键，改变状态到On。
空调会根据此前的设置信息运行。
停机路径:主菜单>On/Standby按ENTER键，把选项改为Standby,即机组会进入待机状态。
查看报警路径:主菜单>ViewAlarm在到屏幕可以到查看报警的序号，紧急程度，和基本描述。
按下箭头其他报警内容。
查看/更改设置点路径:主菜单>SetGroupSetpoint设置点是指客户期望达到的机柜前端，进入服务器的气流的温度。
所有的设定值需要在以下范围内：Cool:18.0–25.0°CSupplyAir:17.0–23.0°CFanSpeed:any可以看注：如果需要更改设置点，需要输入密码。
默认密码为apc(小写)。
查看运行状态路径：主菜单>ViewUnitStatu在此屏幕下可以看到如下信息：OpMode:显示设备的运行状态，有on,tandby和idle三种模式。
注：Idle说明设备有报警发生并没有解除。
CoolOutput:显示设备实际输出的制冷量。
CoolDemand:显示为达到设置点的温度所需要设备输出的制冷量。
SupplyAir:显示设备送风温度。
ReturnAir:显示设备回风温度。
RackInlet:显示机柜进风温度。
PowerSource:显示电源供电的路径。
注：InRowRC为双路电源供电。
分别为powerourceA和powerourceB.可以分别接入市电和UPS。
FluidIn:冷冻水供水水温。
注：标准范围是7-8C.供水温度过高，在同样的水流量下，会导致设备制冷量下降。
FluidOut:冷冻水出口水温。
FluidFlow:冷冻水流量。
FluidVlvPo:阀门开启度。
AirFlow:送风量。
FanSpeed:风扇转速。
单位为%。
精密空调简易说明
精密空调简易说明一、液晶显示屏Liebert.PEX 系列空调正面有一个液晶显示屏，可显示机房当前状态，如温度和湿度等；用户还可以从显示屏上查看和修改机器配置。
液晶显示屏采用蓝色背光，超过一定时间（可配置，默认为5min）无任何按键操作时，背光熄灭；下次按键操作时，背光点亮。
按键指示灯面板按键指示灯面板上设置有上移键、下移键、左移键、右移键、回车键、退出键、开/关键、报警消音键、帮助键以及报警指示灯和工作指示灯，如图5-1 所示。
报警指示灯报警消音键上移键回车键右移键下移键帮助键退出键开/关键工作指示灯左移键1．报警指示灯有报警产生时，报警指示灯呈红色；报警消除时，报警指示灯熄灭。
2．工作指示灯机组工作时，工作指示灯呈绿色；机组关闭时，工作指示灯呈黄色。
3．开/关键作用一：开关机。
系统运行时，按下开关键，系统关闭；系统关闭时，按下开/关键，系统开启。
注意系统上电后机组的运行状态将按照上次掉电时机组的运行状态，例如在掉电时系统若处于工作状态，那么上电之后系统将自动进入运行状态，无须用户手动开启。
作用二：测试液晶背光和液晶工作指示灯的绿色显示状态。
在系统上电之后处于开机等待状态时（本文将该状态定义为测试状态），按开关键将切换工作指示灯（此时呈绿色）和液晶背光之间，用于测试背光以及工作指示灯是否正常。
注意系统处于测试状态时的设置均不写入微处理器。
4．回车键作用一：进入选择的菜单界面，参数修改完毕后，按回车键确认并保存设定值。
进入菜单条或修改参数时，菜单和参数反显。
作用二：测试字符显示。
在系统处于测试状态时，按回车键后液晶显示屏上将显示常用ASCII 码，用于测试液晶字符显示是否正常。
5．退出键作用一：退出本级菜单界面至正常界面或上一级菜单界面。
作用二：参数修改过程中，按退出键放弃修改。
作用三：测试液晶反显。
在系统处于测试状态时，按退出键切换液晶显示屏反显和正显，用于测试液晶反显是否正常。
6．上移键作用一：在设定操作中增加显示的参数设定值。
精密空调的基本操作及运维保养
精密空调的基本操作及运维保养一、精密空调基本操作⒈开关机在关机状态，按一下红色按键开机，按键旁绿色灯亮。
在开机状态，按一下红色按键关机，按键旁绿色灯灭（风机延时1 分钟自动关机）。
⒉参数设置与查看在正常显示状态下，用选择键“< >”将光标移到所选菜单，按“OK”键后输入密码，C7000 控制器为4 位数字密码，出厂设定为0000。
修改参数，通过选择键“< >”将光标移动到需修改的参数上，按“OK”键后即可。
退出菜单需将光标移到“回上”按“OK”键。
⒊报警复位产生报警后，报警信息显示在屏幕上，RESET(复位)键旁的报警红灯亮，同时蜂鸣器响。
按一下复位键“RESET”,消除报警声音，按第二下复位键“RESET”,报警信息清除，报警灯灭。
有2 种报警不能直接按“RESET”复位：（1）加湿器故障的复位，需要先将加湿电路板的“21、22”接线端子拔下再插上，然后再按复位键两次。
加湿电路板位于空调内部，打开空调机右柜门即可看到。
参见下图：（2）压缩机高压故障的复位，需要先按一下压缩机高压复位按钮（蓝色圆柱型，直径约5mm），再按二下复位键“RESET”。
该按钮位于压缩机排气阀处的高压保护开关上。
打开空调机柜门和内隔板可看到。
参见下图：二、精密空调保养(一) 过滤网1.每月用吸尘器清理一次过滤网（视脏污情况）。
2.每3月更换一次过滤网（视脏污情况）。
3.清理的方法是将空调关闭,待风机完全停止运行后，打开前面板或者把过滤网移出机组,直接用吸尘器吸干净。
如更换,需将铁丝框拿下,再取下过滤网。
（二）加湿罐1.加湿罐的工作寿命约1 年（视水质和工作时间而定）。
2.更换加湿罐方法：按下空调机上的开关按扭，停止机组运行。
把加湿电路板上的黑色排水开关S70 拨到上面(见加湿电路板图)，大约2 分钟，把加湿罐里的水排尽，再将开关拨回下面。
断开配电柜中精密空调的开关。
拆下加湿罐上的蒸气输出管（管卡连接）、3 根电极连线（螺母连接）和2 根水位检测线（拔插连接）。
CM+机房精密空调简易操作手册
注：将任何一个维护周期设定在0小时，则相应项目便不会产生告警。
7
一般客户只需要进行温/湿度设定，告警状态查询。当客户发现空调有告警信息，可以同过告警菜单查阅是什么告警，然后通知专业维护人员进行检测、维护。
上箭头：此按键将使光标顺着菜单子条目上移，或增加数据输入字段显示的数值。如果该数据输入字段为复选项，则按此按键可滚动显示提供的选项。
回车：按此按键可进入下一级子菜单或确认接受数据输入字段的修改内容。
下箭头：此按键将使光标顺着菜单子条目下移或减小输入数据字段显示的数值/数字。如果该数据输入字段为复选项，则按此按键可滚动显示提供的选项。
当然，操作者也可以按进入键（ENTER）而键入任何密码，但只能观察各功能的设定值而能改变任何数值或设定。
一级密码：9826
4
告警菜单下有五个子菜单，每个子菜单能设置某项具体告警功能或显示告警状态信息。
4.1
该菜单显示了目前已发生且尚未复位的告警。最近一次发生的告警被编为001。如果告警不只一个，可采用上移或下移键（UP / DOWN）使其连续上下滚动；屏幕上显示了每一个告警的具体内容、状态及时间。
开/关开/关空调。
退出或帮助。此按键使用户回到上一级菜单/屏幕，或在回车确认接受输入前中止任何输入数据字段的修改。如果按住此按键2或3秒以上时间，则出现帮助显示状态（如适用）。帮助显示状态将详细列出最大值、最小值、默认值及数据字段的简单描述。
注：在主运行显示状态按住此键2秒或3秒以上时间，则会出现控制器的版本号。
注：与英文操作系统不同，中文操作系统显示每一个告警信息是用一整幅屏幕显示，所以需一页页滚动检查。
4.2
该菜单显示100个的历史告警记录。每个告警信息都注有日期时间（发生时刻及持续时间）。采用上移或下移键（UP / DOWN），可以使存储的告警信息在屏幕上作上下连续滚动显示。
精密空调操作方法
精密空调操作方法
1. 打开空调控制面板或遥控器的电源开关。
2. 调整温度设置。
在控制面板或遥控器上选择您想要的温度设定。
通常有“+”和“-”按钮来逐渐调整温度。
3. 选择运行模式。
根据您的需求选择适当的运行模式，如制冷模式、制热模式、除湿模式、通风模式等。
此外，也可以选择自动模式，让空调根据环境自动调整运行模式。
4. 调整风速设置。
根据喜好和需求，选择低、中、高等风速设置。
通常，有相应的按钮来进行风速调节。
5. 调整风向设置。
有些精密空调可以调整风向，通常通过控制面板上的相应按钮或遥控器上的风向按钮来实现。
6. 等待空调达到设定温度。
一般情况下，空调会自动调节室内温度，直到达到所设定的温度。
从而保持室内环境的舒适度。
7. 关闭空调。
不需要使用空调时，可以将温度设定为稍微高于室内温度，或者直接关闭整个空调系统，以节省能源。
请注意，不同的精密空调品牌和型号可能会有略微不同的操作方法，因此最好参考相应的用户手册以获取准确的操作指南。
通信机房精密空调操作流程(含典型案例)
PEX空调操作流程（报警案例）
1．按1次回车确认键
2．按右键1次进入维护菜单
3．连续按2次回车确认键进入密码设置输入密码（5010）
4．按向上键5次
按向右键0次跳过
按向右键再按向上键1次输入密码（5010）已完毕
按回车确认键
5．按向下键找诊断设置
6．连续按回车确认键2次
7．按向下键找S302HP1（1号压缩机高压告警）计数
或S303HP2（2号压缩机高压告警）计数
8．按回车确认键
9．按向上或向下键将大于0的数值修改复位到0值
10．按回车确认键
11．连续按ESC退出键至开机显示状态（复位完成）
PEX空调操作流程2
1．按红色按钮停机
2．打开空调门关闭空调三相总电源开关
3．打开空调总电源开关
4．按红色按钮开机
5．显示开机状态（复位完成）
备注：所有手动设置和自动设置全部在（2级菜单）维护菜单下诊断设置里包括（运行、停止），（是、否，）等设置，回到显示状态蓝底色。
高压16公斤、低压4公斤，压缩机电流14A左右。
机房专用空调日常操作维护说明
机房专用空调日常操作维护说明一、机房专用空调简介机房专用空调是为机房环境而设计的一种空调设备，其主要功能是控制机房的温湿度，保持机房内的正常工作状态。
机房空调具有风量大、压力大、静音性好、精密空调温度调节范围广等特点，能够满足机房运行的特殊要求。
本文将介绍机房专用空调的日常操作维护。
二、日常操作流程1.开机前确认：在启动机房专用空调前，应进行以下确认：（1）确认设备电源是否接通，检查控制面板上的电源指示灯是否正常；（2）确认排水管道畅通，避免排水不畅导致漏水。
2.启动空调：（1）打开空调控制面板上的电源开关；（2）按下面板上的启动按钮，启动空调；（3）设定所需的温度和湿度，并确认设备进入正常工作状态。
3.运行监控：在空调运行过程中，应保持对空调的运行状态进行监控，并及时处理出现的异常情况。
4.操作结束：当不再需要使用空调时，应按照以下步骤进行操作结束：（1）关闭空调控制面板上的电源开关；（2）确认空调停止运行，并检查控制面板上的指示灯是否熄灭。
三、日常维护注意事项1.保持机房清洁：（1）定期清扫机房内的尘土，保持良好的通风环境；（2）定期清理空调的滤网，避免滤网堵塞影响空调的正常运行。
2.定期检查：（1）定期检查空调的压缩机、风机、加湿器等关键部件的运行状态，确保其工作正常；（2）定期检查空调的冷凝水排放系统，确保排水通畅，避免漏水现象发生；（3）定期检查空调的电源线、控制线等连接部分，确保其牢固可靠。
3.定期维护：（1）定期维护机房专用空调，包括清洗冷凝器、加注润滑油、检查制冷剂充注量等工作，确保空调的性能稳定；（2）定期维护控制面板上的按钮、指示灯，确保其正常工作。
4.防静电措施：机房内的环境对防静电有较高要求，应采取相应的防静电措施，避免静电造成的设备故障。
5.安全使用电力：6.备用设备：以上是机房专用空调的日常操作维护说明。
通过正确操作和定期维护，能够确保机房专用空调的正常运行，维持机房环境的稳定和安全。
机房空调开机调试步骤
机房空调开机调试步骤第一篇：机房空调开机调试步骤机房空调开机调试步骤1、试漏完成后，放掉系统内氮气，用双连压力表连接吸、排气阀门，打开真空泵及吸、排气阀抽真空，时间应不少于90分钟，若有曲轴箱油加热器的应同时打开，直至系统显示真空度无限接近760mmHg。
2、抽真空结束后静态从排气阀处直接注入氟里昂液体，观察低压表，使之上升达到6—7kg/cm2处，关闭排气阀，开机后从吸气阀处补充氟里昂气体，直至视液镜内气泡刚好消除时停止充灌，这时双连表的低压指标应该在0.4—0.5 MPa，高压表的指标应为1.5—1.8 MPa。
3、开机调试前，应仔细检查风机皮带的松紧度，手按下在10—15mm的变形为宜。
检查电机及皮带轮的固定螺丝是否紧定在键槽平面上，所有固定螺丝复紧一遍。
4、测定各零部件的静态阻值，运行电流，并做好记录。
5、在自动状态下，以室内工况为参照点调高温度设定值，使电加热器分级自动投入工作。
调低温度设定值，使压缩机分级自动投入工作。
调高湿度设定值，使加湿器自动投入工作。
调低湿度设定值，使压缩机自动投入工作。
6、室外机调速器的设定室外风机调速器，可使室外调速电机在1.4MPa—2.4MPa之间进行调节，通过压力变化，导致输出电压变化而达到平滑无极调速的目的。
它的调节方法是通过MINSPEED（最小速度）和F.V.S（满负荷电压）两个设定点的调整而使室外机转速变化，充分满足制冷系统的散热要求和稳定运行压力的功能。
设定调整参阅室外冷凝器章节。
7、室外电机压力开关的功能为了降低成本，某些厂家的室外电机没有采用调速电机，而是利用压力控制器来达到控制压缩机运行压力的目的，该压力控制通常在1.7MPa起转，1.3MPa停转，如此往复循环，使高压压力控制在大约0.4MPa范围之内。
第二篇：机房空调安装调试方案机房空调安装和调试操作规范企业信息化的快速发展的同时，机房的建设也出现了新的模式，分散式小型机房——如移动基站、户外机房、网管中心、小型计算机室等。
机房专用空调机操作手册
机房专用空调机操作手册佳力图机房8AD-08专用空调机：控制板由LCD图形显示屏和触摸屏键盘组成。
屏幕为三个区域（见下左图）：顶行为日期、时间，中间部份为显示对应标号的数据和信息，最底行为各种标号显示区（见下右图）。
操作：用手触摸底行任一标号就会出现下图，要求输入密码。
选择“级别一”输入1024后，就可登录系统。
1、开关机：登录系统后，触摸“系统状态”标号，on / off模式图符就会变成“开关”图，这时触摸开或关就可以开机或关机。
2、警报：登录系统后，触摸“警报”标号，就可看到现行报警信息和发生时间，也可查看或改变报警配置。
在警报条件发生时，伴有声音警告或公共警报输出，要消除声音告警和关掉公共警报输出，应按{响应警报键}。
3、历史事件：登录系统后，触摸“历史事件”标号，就可查看以前发生的50条故障记录。
4、时序：登录系统后，触摸“时序控制”标号，就可用on/off程序提供每周7天，每天4个变换点，对系统自动开机或关机控制；还可调整日期和时间显示。
5、图表记录：登录系统后，触摸“图表记录”标号，就可查看一天的温、湿度变化情况。
6、设定：登录系统后，触摸“设定”标号，就可检查和更改温、湿度等其它参数。
如：触摸“设定”标号，进入设定界面，通过左侧滚动条上下移动光标选择要修改的温度参数，按“+”或“-”来改变温度值。
7、试验模式：登录系统后，触摸“试验模式”标号，就可选择不同的运行状态，进人工强行输出量控制。
还可对传感器进行校对。
斯图兹机房专用空调机控制板：左边是显示屏，右边是操作按键。
显示屏：顶行显示：信息Info、控制Control、维护Service菜单和显示时间；中右边显示当前温、湿度，当有报警时中左边显示报警信息；底行显示当前运行状态图。
操作按键：顶排键“＜”和“＞”是光标移动键，“＜”是左移或下移键，“＞”是右移或上移键。
第二排“OK”键是确认键。
第三排“RESET”是复位键，其右侧的灯是红色时表示有故障，绿色时为无故障。
机房专用空调机操作手册
机房专用空调机操作手册佳力图机房8AD-08专用空调机：控制板由LCD图形显示屏和触摸屏键盘组成。
屏幕为三个区域（见下左图）：顶行为日期、时间，中间部份为显示对应标号的数据和信息，最底行为各种标号显示区（见下右图）。
操作：用手触摸底行任一标号就会出现下图，要求输入密码。
选择“级别一”输入1024后，就可登录系统。
1、开关机：登录系统后，触摸“系统状态”标号，on / off模式图符就会变成“开关”图，这时触摸开或关就可以开机或关机。
2、警报：登录系统后，触摸“警报”标号，就可看到现行报警信息和发生时间，也可查看或改变报警配置。
在警报条件发生时，伴有声音警告或公共警报输出，要消除声音告警和关掉公共警报输出，应按{响应警报键}。
3、历史事件：登录系统后，触摸“历史事件”标号，就可查看以前发生的50条故障记录。
4、时序：登录系统后，触摸“时序控制”标号，就可用on/off程序提供每周7天，每天4个变换点，对系统自动开机或关机控制；还可调整日期和时间显示。
5、图表记录：登录系统后，触摸“图表记录”标号，就可查看一天的温、湿度变化情况。
6、设定：登录系统后，触摸“设定”标号，就可检查和更改温、湿度等其它参数。
如：触摸“设定”标号，进入设定界面，通过左侧滚动条上下移动光标选择要修改的温度参数，按“+”或“-”来改变温度值。
7、试验模式：登录系统后，触摸“试验模式”标号，就可选择不同的运行状态，进人工强行输出量控制。
还可对传感器进行校对。
斯图兹机房专用空调机控制板：左边是显示屏，右边是操作按键。
显示屏：顶行显示：信息Info、控制Control、维护Service菜单和显示时间；中右边显示当前温、湿度，当有报警时中左边显示报警信息；底行显示当前运行状态图。
操作按键：顶排键“＜”和“＞”是光标移动键，“＜”是左移或下移键，“＞”是右移或上移键。
第二排“OK”键是确认键。
第三排“RESET”是复位键，其右侧的灯是红色时表示有故障，绿色时为无故障。
精密空调操作SOP
精密空调操作SOP
开机前注意事项，必须待风阀完全停止后开机，按开机键，机组的启动关闭不能过于频繁，间隔时间大约两分钟。
本机组操作密码为0001，可以对机组的温湿度进行修改。
平时在无专业人员指导下请勿打开门板，内有380伏高压，请注意人身安全。
机组正面有个液晶显示屏，可显示当前机房温湿度状态。
设定值进行设定时，需要先输入密码，然后使用上移、下移键浏览各选项，最后按回车键进入各选项菜单。
机组巡视第一步则是查看空调是否正常运行，有无报警，运行时有无杂音。
不建议温湿度调到极端值，如温度最低16度或湿度80%以上，以免造成机房其他设备、人员等意外情况发生；如确实必要，必须在有人看管情况下，温湿度正常后调回机组开机时设定值为宜。
系统的显示屏上检查空调系统的各项功能及参数是否正常，有无报警蜂鸣，如有报警则要检查报警记录，并打电话报修，切勿自行复位，防止故障扩大。
检查温湿度的工作状况是否正常
过滤器的检查：需要停机进行，听到风机精致无声音再打开门板，拆下看外观是否尘土已经布满病且黑乎乎的，本过滤器是白色的。
皮带的检查：需停机检查，待风机完全静止，查看皮带有无磨损，松紧度是否适当，必要时更换皮带。
加湿，制冷的检查：加湿时灯管有无工作（高温，不可触摸），压缩机有无拉霜，异响等，发现问题，需立即报修。
CM系列说明书（yi）
CM 系列微电脑温度控制器使用说明书一 性能特点★抗干扰能力强、 运行可靠 ★控温温度：±50℃ (分辨率0.1℃)★化霜时间：0～99分钟 ★化霜周期：0～50小时★化霜结束温度：0～25℃ ★化霜滴水时间：0～99分钟 ★风机延时工作时间：±20分钟 ★开口尺寸：70×29(mm)★整机尺寸：36(高)×78(宽)×76(深)(mm) ★相对湿度：20%～85%★环境温度：-40℃～70℃ ★仪表电源：AC220V ±30% ★电源功耗：<3W ★负载电流：5A二 参数设定 ◎按键说明★ ︽键—设定参数向上调节键。
★ ︾键—设定参数向下调节键，在测量温度状态按住︾键3秒可强制制冷工作。
★ 键—强制化霜键，在测量温度状态下，按 键可查看设置的各项参数， 按住 键3秒可强制化霜工作。
★ SET 键—设定参数选择键，按SET 键3秒可进入设定状态。
在通电前按住SET 键不放可进入温度修正。
◎指示灯说明★制冷灯：闪烁表示制冷工作正在延时；亮表示制冷正在运行。
★化霜灯：闪烁表示化霜工作正在延时；亮表示化霜正在运行。
功能 型号CM-1 CM-2 CM-3 CM-4[注] CM-5 制冷 √ √ √ √ × 制热 × × × √ √ 风机 × × √ × × 化霜 × √ √ × × 化霜结束温度 ××√××◎CM 型温控功能型号对照表[注]此款为冷热自动转换型，具体转换参见“主要功能说明—制热”项。
◎CM 型温控功能参数设置菜单 ◎主要功能说明＆制冷：当检测温度≥上限温度时制冷工作，当检测温度≤下限温度时制冷停止。
当库温传感器失效时，所有负载停止运行。
＆化霜：按设定的化霜周期开启，化霜停按设定的化霜时间或化霜结束温度，哪种先到都停止化霜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注2：通常在特殊应用场合下才会使用送风温度作控制，需要增加送风传感器选配件。如要求对送风温度作控制时，由于湿度控制点仍是以回风相对湿度传感器作参考，所以以上三个设定点参数均需按特定要求进行设置。
6
维护周期是一组实时计时器用来对需定期维护的部件的运行时间进行计时设定。当部件运行时间到达设定时间时，便会触发告警来提醒维护人员对系统或部件进行维护。有三个项目可设定维护服务周期：制冷系统、过滤器及加湿器。
注：如果告警条件未能有效消除，控制复位后告警仍会再次发生。
5
在该菜单内用上移 / 下移键（UP / DOWN）将光标移动至所需设定项目，按回车键（ENTER）将光标跳至数值位置，使用上移 / 下移键（UP / DOWN）对数值进行增减，设定值调整好后，按输入键（ENTER）确认并可选下一个设定项目。
注：与英文操作系统不同，中文操作系统显示每一个告警信息是用一整幅屏幕显示，所以需一页页滚动检查。
4.2
该菜单显示100个的历史告警记录。每个告警信息都注有日期时间（发生时刻及持续时间）。采用上移或下移键（UP / DOWN），可以使存储的告警信息在屏幕上作上下连续滚动显示。
4.3
手动告警复位，如高压保护和低压保护，只有在该菜单内才能重设。当一个告警存在时，其状态以“开”（ON）来表示。欲对其进行控制复位，可使用（UP / DOWN）键将光标移至该项目，按ENTER键，光标即移至“否”（NO）的位置，然后再采用UP/DOWN键选定“是”（YES）选项，按ENTER键确认设置。
3
在主运行显示状态时，按回车键（ENTER）或上移键（UP）或下移键（DOWN），便可从主运行显示状态转为进入控制菜单。进入控制菜单有三个级别的密码。进入一般控制信息菜单无需密码。操作员只需按回车键（ENTER）四次（0000）便可进入主菜单。第一级密码适用操作人员进入控制，第二级密码适用专职维护人员，而第三级密码仅供工厂技术人员使用。需要密码才能打开的菜单在它的标题后均注有[1] / [2] / [3]来表示所需密码级别。
上箭头：此按键将使光标顺着菜单子条目上移，或增加数据输入字段显示的数值。如果该数据输入字段为复选项，则按此按键可滚动显示提供的选项。
回车：按此按键可进入下一级子菜单或确认接受数据输入字段的修改内容。
下箭头：此按键将使光标顺着菜单子条目下移或减小输入数据字段显示的数值/数字。如果该数据输入字段为复选项，则按此按键可滚动显示提供的选项。
重设功能将对计时器重新复零。
注：将任何一个维护周期设定在0小时，则相应项目便不会产生告警。
7
一般客户只需要进行温/湿度设定，告警状态查询。当客户发现空调有告警信息，可以同过告警菜单查阅是什么告警，然后通知专业维护人员进行检测、维护。
开/关开/关空调。
退出或帮助。此按键使用户回到上一级菜单/屏幕，或在回车确认接受输入前中止任何输入数据字段的修改。如果按住此按键2或3秒以上时间，则出现帮助显示状态（如适用）。帮助显示状态将详细列出最大值、最小值、默认值及数据字段的简单描述。
注：在主运行显示状态按住此键2秒或3秒以上时间，则会出现控制器的版本号。
CM+机态图标形式表示。这些图标告知操作人员设备正在何种运行模式下运行。运行模式图标及其含义如下：
风机运转制冷状态加热状态加湿状态
除湿状态告警状态
操作员可以通过5个控制按键进行系统控制和查询以及告警消音。除了开/关机按键，按其它任何按键均可使告警消音。在正常主运行显示状态下，按上箭头、下箭头或回车按键均可调出输入密码菜单并进入下一级菜单。
若操作者并没有使用正确密码，而要进入那些在菜单画面上显示有密码级别【1】/【2】/【3】保护的菜单，未授权使用所有功能画面会显示。
当屏幕显示未授权进入画面时，操作者可轻按退出键（ESC）返回前一级菜单。操作者可键入此级别的正确密码再按回车键（ENTER）进入。此时，操作人员可改变那些有密码保护的菜单内的任何一个设定值。当然，操作者若键入【2】级密码，就可以改变【2】级密码保护菜单内的设定值，而不能改变【3】级密码保护菜单内的设定值。
当然，操作者也可以按进入键（ENTER）而键入任何密码，但只能观察各功能的设定值而能改变任何数值或设定。
一级密码：9826
4
告警菜单下有五个子菜单，每个子菜单能设置某项具体告警功能或显示告警状态信息。
4.1
该菜单显示了目前已发生且尚未复位的告警。最近一次发生的告警被编为001。如果告警不只一个，可采用上移或下移键（UP / DOWN）使其连续上下滚动；屏幕上显示了每一个告警的具体内容、状态及时间。
