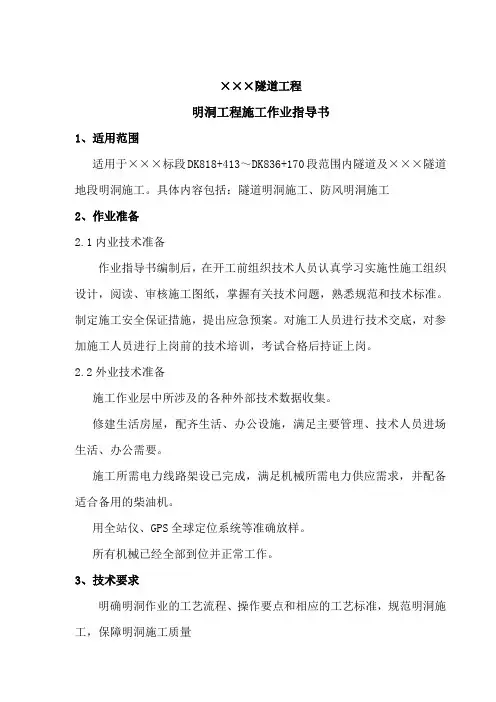

×××隧道工程明洞工程施工作业指导书1、适用范围适用于×××标段DK818+413~DK836+170段范围内隧道及×××隧道地段明洞施工。

具体内容包括:隧道明洞施工、防风明洞施工2、作业准备2.1内业技术准备作业指导书编制后,在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,掌握有关技术问题,熟悉规范和技术标准。

制定施工安全保证措施,提出应急预案。

对施工人员进行技术交底,对参加施工人员进行上岗前的技术培训,考试合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。

施工所需电力线路架设已完成,满足机械所需电力供应需求,并配备适合备用的柴油机。

用全站仪、GPS全球定位系统等准确放样。

所有机械已经全部到位并正常工作。

3、技术要求明确明洞作业的工艺流程、操作要点和相应的工艺标准,规范明洞施工,保障明洞施工质量所使用的机械和设备具有合格的出厂证明及使用期限,并按相关要求进行质量验收,有验收记录。

4、施工程序与工艺流程4.1 隧道明洞施工4.1.1明洞工程内容包括明洞土石方开挖、排水系统、明洞、坡面防护、挡墙以及洞口的辅助工程等的施工及其他有关作业。

洞口与明洞工程应按照隧道施工组织设计的顺序安排,按图纸要求先施工完成,以减少干扰,并保证安全,为加速隧道施工创造条件。

隧道洞口附近其他构筑物的施工安排,应考虑到隧道施工场地布置及适应弃渣、运输的需要,相邻工程的部署,亦应妥善安排。

洞口工程特别是排水、坡面防护等工程,在隧道施工过程中直至完工交验之前,应经常进行养护维修。

洞口施工时,如地质情况有变化或其他原因需变更设计或施工方案时,应及时按变更设计管理办法处理。

4.1.2 洞口土石方(1)按照图纸的要求,在洞口施工放样的线位上进行边坡、仰坡自上而下的开挖;不得采用大爆破,尽量减少原地层的扰动。
