单通道红绿灯车场系统解决方案
单车道双向红绿灯控制系统使用说明书.docx
单车道双向红绿灯控制系统使用说明书V1.1编写人：***目录1单车道双向红绿灯控制系统介绍 ..................................... - 4 -1.1系统简介...................................................... - 4 -1.2主要功能说明.................................................. - 4 -1.3主要部件说明.................................................. - 6 -2系统结构说明 ..................................................... - 6 -2.1主机端口接线说明.............................................. - 6 -2.2控制器其他接线说明............................................ - 8 -2.2.1跳帽接线说明.............................................. - 8 -2.2.2输入/出指示灯接口（如图）................................. - 8 -2.3单车道双向红绿灯系统主机安装注意事项.......................... - 8 -2.4地感线圈安装说明.............................................. - 9 -3系统使用其他说明 ................................................ - 10 -3.1自动复位..................................................... - 10 -3.2自动复位设置................................................. - 10 -3.3手动复位..................................................... - 10 -3.4报警......................................................... - 10 -3.5消防联动..................................................... - 10 -4其他注意事项 .................................................... - 11 -1单车道双向红绿灯控制系统介绍1.1 系统简介此系统主要是为了单通道双向车流的通行方便，主要用于地下车库单通道出入口红绿灯控制。
停车场红绿信号灯系统-技术方案
地下停车场--信号灯系统技术方案目录第一章：系统概述 (1)地下停车场现场示意图 (1)第二章、设计原则 (2)第三章、系统组成 (3)系统配置原理图 (3)车辆系统流程 (4)第四章：管理系统部件功能介绍 (5)抗金属干扰盒式双通道车辆检测器......................... 错误!未定义书签。
防腐地感线圈........................................... 错误!未定义书签。
高亮信号灯显示屏 (5)信号灯控制板 (6)第五章：注意事项 (7)1.施工安装场地勘查测量 (7)2.地感线圈施工规程 (7)3.埋设地感线圈 (7)第六章：系统培训 (9)第七章：推荐系统配置及报价 (10)第一章：系统概述随着城市现代化建设的不断发展，城市交通中使用的车辆紧跟交通事业的步伐不仅在品种上，档次上日新月异，而且正在大踏步地走进一些大都市的百姓家庭。
因此，地下停车场、车库的建设也将随之而发展，以解决汽车存的问题。
信号灯系统是一个很实用的辅助工具，为了加强地下停车场通道管理，减少事故，提高通道使用效率，目前信号灯系统已成为地下停车场单通道混进混出模式的一种重要设施。
我公司研发的信号灯管理系统，具有悬挂式和抱杆式，信号灯设置于车道转弯的适当处，单面指示，（绿色）箭头指向行驶方向、（红色）叉号指示停止，可悬挂于车道中央，标示颜色醒目，可视性强，来往车辆驾驶员由此均可获得行驶、停车重要信息。
地下停车场现场示意图第二章、设计原则本系统设计精炼，结构合理，实用性强，具有很高的稳定性和可靠性，系统无需人工操作，使用方便灵活，最大限度的满足了目前地下停车场单车道混进混出模式的需求。
单车道混进混出模式下，地下停车场单车道入口处与出口处驾驶员无法确定车道内是否有车辆行驶，即单通道实时只能有一个方向车辆进或出。
为保障地下停车场单车道进出的次序，防止单车道拥堵、事故现象，特设计一款信号灯系统，使驾驶员在出入口处通过信号灯判断停车场通道内是否有车辆行驶，确定车辆是否驶入或驶出。
2024年交通信号控制优化服务解决方案
2024年交通信号控制优化服务解决方案一、背景分析随着城市化进程的不断加快，道路交通问题也变得日益突出。
交通拥堵、事故频发等问题严重影响了人们的出行效率和交通安全。
因此，交通信号控制优化成为了解决交通问题的重要途径。
二、问题分析当前交通信号控制系统存在一些问题：1. 传统的交通信号控制方法缺乏灵活性，无法根据实时交通流量情况进行动态调整。
2. 传统的交通信号控制方法往往只考虑车辆流量，而忽略了行人和自行车等非机动车辆的需求。
3. 交通信号控制系统中的数据采集和处理能力有限，无法实现精准的交通信号控制。
三、解决方案为了解决上述问题，我们提出以下交通信号控制优化服务解决方案：1. 引入智能化技术：利用人工智能、大数据等技术对交通信号进行优化控制。
通过采集道路上的实时交通数据，包括车辆流量、行人流量、非机动车流量等，结合交通信号控制算法，实现动态调整信号时长和配时方案。
2. 考虑多种交通参与方：在信号控制优化中，不仅要考虑机动车的流量，还需要考虑行人和非机动车辆的需求。
对于行人和非机动车辆来说，信号配时方案应该更加倾向于提供更多的过街时间，并通过智能化系统实时响应行人和非机动车的需求。
3. 数据采集和处理升级：采用先进的传感技术和视频监控系统，实时采集和处理道路交通数据。
通过分析数据，提升信号控制的准确性和精确性，进一步优化交通信号控制效果。
四、关键技术1. 多源数据集成：整合不同交通数据源，包括交通流量数据、行人流量数据、非机动车流量数据等，提供全面的数据支持。
2. 实时数据处理：利用大数据和人工智能技术，对实时数据进行分析和处理。
通过模型预测和实时调整，优化信号控制策略。
3. 智能信号控制算法：基于实时数据和优化目标，开发智能化的信号控制算法。
根据交通流量和需求变化，动态地调整信号配时方案，实现最优化控制。
五、预期效果实施交通信号控制优化服务解决方案后，预计可以达到以下效果：1. 交通拥堵减少：通过优化信号配时，合理调节道路交通流量，降低交通拥堵现象。
单通道红绿灯系统
控制方式
• • • • •
1）、当入口没有车辆进入和出口没有车辆外出时，入口和 出口的两端均为绿灯亮，表示车辆可以进 入或外出； 2）、当出入口两端均为绿灯时，若入口有车辆先压到入口 线圈，出口立即变为红灯，入口绿灯不变，入口方向车 辆可以连续进入；当所有车辆全部经过出口线圈后，出入 口两端均显示为绿灯； 3）、当出入口两端均为绿灯时，若出口有车辆先压到出口 线圈，入口立即变为红灯，出口绿灯不变，出口方向车辆 可以连续进入；当所有车辆全部经过入口线圈后，
• •
出入口两端均显示为绿灯； 4）、当有车进入通道后，无论从哪个出入口出来，而且通 道内无车时，出入口两端都恢复为绿灯
要求：
• 一般在地下车库进口和出口车辆彼此看不见的情况下，避免在 单通道的行车道上碰面会车，引起倒车安全所增加的信号指示 设备，
配置要求：
• 独立于道闸控制系统，利用地感线圈控制，一般可利 用相机触发的线圈信号控制，主控制器可直接接入线 圈或者触发信号： • 1.红绿灯控制器*1（自带进出记忆功能） • 2.红绿指示灯*2（220直接供电） • 3.地感线圈*2

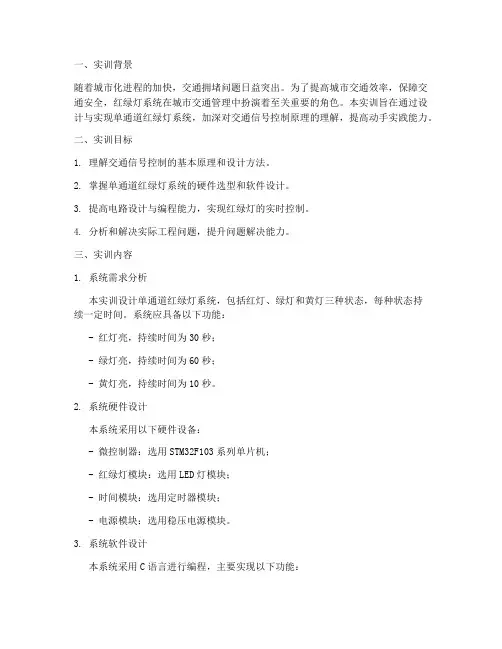

单通道红绿灯的实训报告
一、实训背景随着城市化进程的加快，交通拥堵问题日益突出。
为了提高城市交通效率，保障交通安全，红绿灯系统在城市交通管理中扮演着至关重要的角色。
本实训旨在通过设计与实现单通道红绿灯系统，加深对交通信号控制原理的理解，提高动手实践能力。
二、实训目标1. 理解交通信号控制的基本原理和设计方法。
2. 掌握单通道红绿灯系统的硬件选型和软件设计。
3. 提高电路设计与编程能力，实现红绿灯的实时控制。
4. 分析和解决实际工程问题，提升问题解决能力。
三、实训内容1. 系统需求分析本实训设计单通道红绿灯系统，包括红灯、绿灯和黄灯三种状态，每种状态持续一定时间。
系统应具备以下功能：- 红灯亮，持续时间为30秒；- 绿灯亮，持续时间为60秒；- 黄灯亮，持续时间为10秒。
2. 系统硬件设计本系统采用以下硬件设备：- 微控制器：选用STM32F103系列单片机；- 红绿灯模块：选用LED灯模块；- 时间模块：选用定时器模块；- 电源模块：选用稳压电源模块。
3. 系统软件设计本系统采用C语言进行编程，主要实现以下功能：- 初始化硬件资源；- 定时器中断服务程序，实现红绿灯状态的切换；- 主循环程序，检测按键输入，调整红绿灯时间。
4. 系统测试与调试本实训通过以下步骤进行系统测试与调试：- 编写测试用例，验证系统功能；- 检查硬件电路连接，确保电路正常；- 运行程序，观察红绿灯状态是否按预期切换；- 调整参数，优化系统性能。
四、实训过程1. 需求分析首先对单通道红绿灯系统的功能需求进行详细分析，明确系统应具备的基本功能和性能指标。
2. 硬件选型根据系统需求，选择合适的硬件设备，包括微控制器、LED灯模块、定时器模块和稳压电源模块。
3. 电路设计根据硬件选型，设计电路图，包括微控制器与LED灯模块、定时器模块和稳压电源模块的连接。
4. 编程实现使用C语言编写程序，实现红绿灯状态的切换、定时器中断和按键输入等功能。
5. 测试与调试编写测试用例，对系统进行功能测试和性能测试，确保系统稳定运行。
单通道红绿车道灯控制系统方案
单通道红绿灯
控
制
系
统
说明书
深圳市德铭鑫机电工程有限公司
单通道红绿车道灯控制系统
一、系统连接示意图
二、功能简介
1．地感检测器：车辆通过后，输出一继电器触点信号。
2．车道通行信号灯：由系统控制器控制，可进行红、绿变换指示。
3．系统控制器:
a.根据地感检测器1、2的输出信号，判断地面入口处的车行方向。
b.根据地感检测器2、1的输出信号，判断地下出口处的车行方向。
c.无车时，地面、地下绿灯亮。
d.当有车1进入地面入口后，地下变红灯。
当车1通过地下出口，进
入停车场后，地下变回绿灯。
e.当有车2进入地下出口后，地面变红灯。
当车2通过地面入口，离
开停车场后，地面变回绿灯。
f.当有车连续进入地面入口后，地下变红灯，启动车辆计数器计数，
当所有车辆通过地下出口，进入停车场后，地下变回绿灯。
g. 当有车连续进入地下出口后，地面变红灯，启动车辆计数器计数，当所有车辆通过地面入口，离开停车场后，地面变回绿灯。
h.当有车进入地面入口或地下出口时，启动时间计时器计时（可拨码设定），计时时间到后，取消有车状态，回到平时无车状态，地面、地下变回绿灯，当有车连续进入地面入口或地下出口后，每进一辆车后，重新启动时间计时器计时。
i.面板上有一设置拨码盘，从0—〉9共十挡，每挡10秒，最小10
秒，最大100秒，可根据通道长度及汽车通过所需时间，设置好拨码盘，一般设置时间大于汽车通过所需时间。
三、接线柱说明
四、控制器连接图。
红绿灯设计改善措施及建议
红绿灯设计改善措施及建议随着城市交通的不断发展，红绿灯作为交通管理的重要组成部分，扮演着至关重要的角色。
然而，随着城市交通流量的增加和车辆类型的多样化，传统的红绿灯设计已经无法满足现代交通管理的需求。
因此，有必要对红绿灯的设计进行改善，以适应城市交通的发展和变化。
本文将探讨红绿灯设计的改善措施及建议，以提高交通效率和安全性。
一、红绿灯的改善措施。
1. 优化信号配时。
传统的红绿灯配时往往是固定的，无法根据交通流量的变化进行调整。
因此，有必要对红绿灯的信号配时进行优化，以适应不同时间段和交通流量的变化。
可以利用智能交通系统对交通流量进行监测和分析，根据实时数据对红绿灯的信号配时进行调整，以提高交通效率和减少交通拥堵。
2. 增加车辆识别技术。
传统的红绿灯往往只能根据固定的时间来控制交通信号，无法根据实际车辆的情况进行调整。
因此，可以考虑引入车辆识别技术，通过识别车辆的数量和类型来调整红绿灯的信号配时。
这样可以更精确地控制交通信号，提高交通效率和安全性。
3. 引入智能控制系统。
传统的红绿灯往往由交通警察手动控制，无法根据实际情况进行调整。
因此，可以考虑引入智能控制系统，通过预设的算法和实时数据对红绿灯进行智能控制。
这样可以更精确地控制交通信号，提高交通效率和安全性。
二、红绿灯设计的改善建议。
1. 多功能红绿灯设计。
传统的红绿灯只能控制交通信号，无法提供其他功能。
因此，可以考虑设计多功能红绿灯，除了控制交通信号外，还可以提供实时交通信息、天气信息等服务。
这样可以提高红绿灯的利用率，为行人和车辆提供更多的便利。
2. 人性化红绿灯设计。
传统的红绿灯设计往往只考虑车辆的通行需求，忽视了行人的需求。
因此，可以考虑设计人性化的红绿灯，除了考虑车辆的通行需求外，还要考虑行人的通行需求。
可以设置倒计时显示器，提醒行人何时可以过马路，从而提高行人的安全性和便利性。
3. 环保红绿灯设计。
传统的红绿灯往往使用传统的能源，造成能源的浪费和环境的污染。
单通道管理-红绿灯控制系统12
单通道管理系统技术指标
一、简介
目前有许多停车场只有一条出入通道，且通道比较长，公安交管部门要求只有一条出入通道有停车场必须安装红绿灯控制系统。
红绿灯控制系统是现代化停车场管理系统重要辅助系统之一，主要用于协调单车道双向车流的顺利通行。
系统由红绿灯控制器、车辆检测器、红绿灯以及电源控制箱组成。
本系统能准确识别进出车辆车流方向，自动控制协调出入口的红绿灯信号。
工作原理
一、进出口均无车辆通过时，进、出口均为绿灯亮，当进口有车到，压到进
口地感线圈时，出口灯变为红灯，进口车辆完全通过出口地感线圈时。
出口
灯变为绿灯。
二、当出口有车到，压到出口地感线圈时，出口灯变为绿灯，当出口车辆完
全通过进口地感线圈时，进口灯变为绿灯。
三、当有车辆连续从进口进来，地感线圈感应到车到，进口绿灯亮，出口红
灯亮，控制器对进口车辆统计数量，当所有车通过出口后，出口变绿灯。
四、当有车辆连续从出口出来，地感线圈感应到车到，出口绿灯亮，进口红
灯亮，控制器对出口车辆统计数量，当所有车通过出口后，进口变绿灯。
五、系统可靠运行，不死机。
特点：
① 有车辆记数功能，即同一方向通过几辆车后，在另一通道只有相同数量的车
辆过后，信号灯才会变绿。
② 地感可自动识别车辆来往方向，从而保证车辆安全通过。
本系统设计简洁，使用方便，得到客户一致好评。
停车场出入口红绿灯避让系统
停车场出入口红绿灯避让系统(2010-01-05 10:32:29)转载▼标签：汽车停车场出入口红绿灯避让系统主要是运用在：双向通行、中间不能汇车的通道，根据单向通道的长度、能见度以及现场情况，可以实现多种方案的控制功能，有以下重要特点：道闸计数功能、停车场红绿灯系统计数功能、以最后进入通道的车辆开始计时功能、停车场红绿灯控制系统超时自动复位功能。
其中红绿灯智能引导系统常见解决方案有以下几种：一、单辆车通行控制方式（单车通行，无需刷卡）本方案适用于：通道较短，对进、出车辆的通行效率要求不高、单车道双向通行的通道。
其中红绿灯控制系统方式说明如下：1.1、当入口没有车辆进入和出口没有车辆外出时，入口和出口的两端均为绿灯亮，表示车辆可以进入或外出；1.2、当入口有车辆欲进入先压到入口车辆检测器时：（此前没有车辆时出入口两端均为绿灯）1）出入口立即变为红灯，禁止任何一个方向的车辆进入通道；2）当车辆经过出口红绿灯检测器后，出入口两端重新恢复为绿灯；1.3、当出口有车辆欲外出先压到出口车辆检测器时：（此前没有车辆时出入口两端均为绿灯）1）出入口立即变为红灯，禁止任何一个方向的车辆进入通道；2）当车辆经过入口红绿灯检测器后，出入口两端重新恢复为绿灯；1.4、当出入口两端的红灯时间超过5分钟（可设定）后，系统自动将两端恢复为绿灯通行状态；1.5、可增设人工按钮将两端红灯恢复为绿灯通行状态；二、单辆车通行控制方式（单车通行，刷卡进出）本方案适用于：通道较短，对进、出车辆的通行效率要求不高、单车道双向通行的通道。
其中红绿灯智能控制系统说明如下：2.1、当入口没有车辆进入或外出时，入口和出口的两端均为绿灯亮，表示车辆可以刷卡进入或外出；小区内部车辆进入必须刷卡有效时，方可开启道闸，车过后道闸自动落下，小区内部车辆外出时，必须刷卡有效时，才能自动开启道闸，（或者根据要求，无须刷卡，只要经过出口车辆检测器时，能自动开启道闸，）并在车过后自动落闸，道闸具有防砸车功能；2.2、当入口车辆先压到入口车辆检测器时：（即车辆进入方向优先时）1）出口立即变为红灯（在此之前两端均为绿灯），禁止车场内部车辆外出，入口为绿灯不变，当入口车辆刷卡有效时，道闸自动开启，当入口车辆经过入口红绿灯下的车辆检测器后，入口也立即变为红灯，禁止入口后来车辆继续通行；2）入口车辆经过道闸后，道闸自动落杆，当车辆经过出口红绿灯检测器后，出、入口两端重新恢复为绿灯；2.3、当出口有车辆外出比入口先压到出口车辆检测器时：（即车辆外出优先时）1）入口立即变为红灯（之前两端均为绿灯），禁止外部车辆向内部通行，当外出车辆刷卡有效时，道闸自动开启，当出口车辆离开出口红绿灯车辆检测器时，出口也立即变为红灯禁止后续车辆通行；2）出口车辆经过道闸后，道闸自动落杆，当车辆经过入口红绿灯检测器后，出、入口两端重新恢复为绿灯；2.4、系统具有自动复位、及人工强行复位功能，当智能引导红绿灯因为特殊原因误判车辆长时间在出入口通道内时（此时出入口均为红灯亮，严禁车辆进出通行），系统能够根据现场设定的系统复位时间，自动（或人工手动、遥控器遥控等方式）将出入口红绿灯复位，重新将出入口复位到绿灯亮的初始状态；2.5、以上功能仅为参考，可根据用户的要求进行全方位、多功能的任意调整，直至采用最适用现场通行条件的系统方案。
停车场单通道双向通行(进出共道)
智能停车场单通道双向通行解决方案单通道红绿灯系统联系电话：李先生传真：地址：烟台开发区长江路161号天马大厦5楼一、概述红绿灯控制系统是现代化停车场管理系统重要辅助系统之一，主要用于协调单车道双向车流的顺利通行，适用于停车场单通道出入口红绿灯控制。
系统由红绿灯控制器、车辆感应器（感应线圈）、红绿灯以及电源控制箱、ID 卡、远距离读卡器组成。
本系统能准确识别进出车辆及车流方向，自动控制协调出入口的红绿灯信号，识别通道内是否有车自动复位或手动控制复位。
本方案适用于：通道较短，对进、出车辆的通行效率要求不高、单车道双向通行的通道。
二、系统配置方案及框图1、系统工作原理及构成A、总体构成整个停车场管理系统采用集中处理,分布式控制的体系结构。
中央电脑主要负责数据处理、人机交互等,它采用客户机-服务器（CS）结构,易于联网和充分利用可用的计算机资源。
系统采用非接触式感应ID卡(或其它类型的卡)作为信息的载体在系统和用户之间进行信息的传递,在信息的传递过程中完成控制车辆进出等功能。
B、出入口部分出-入口部分主要由非接触感应式ID卡的读写器、ID卡（蓝牙卡）、车辆感应器、出-入口自动路闸、车辆检测线圈、红绿灯等组成。
C、出入口工作说明1．单辆车通行控制方式（单车通行，刷卡进出）1.1、当入口没有车辆进入或外出时，入口和出口均为绿灯亮，表示车辆可以刷卡进入或外出；小区内部车辆进入必须刷卡有效时，方可开启道闸，车过后道闸自动落下，小区内部车辆外出时，必须刷卡有效时，才能自动开启道闸，并在车过后自动落闸，道闸具有防砸车功能；1.2、当入口车辆先压到入口车辆检测器时：（即车辆进入方向优先时）1）出口立即变为红灯（在此之前为绿灯，如上图），禁止内部车辆外出，入口为绿灯不变，当入口车辆刷卡有效时，道闸自动开启，当入口车辆经过入口红绿灯下的车辆检测器后，入口也立即变为红灯，禁止入口后来车辆继续通行；如下图：2）入口车辆经过道闸后，道闸自动落杆，当车辆经过出口红绿灯检测器后，出、入口两端重新恢复为绿灯；1.3、当出口有车辆外出比入口先压到出口车辆检测器时：（即车辆外出优先时）通行未毕N NY入口车辆检测器检测到有车来判断有效期是否固定车辆 Y自动读卡 申请并领临时卡或i无卡放行记录有效信息开启道闸防砸车装置检测车辆通过，道闸关闭 车辆进场出口红灯亮出口绿灯亮1）入口立即变为红灯（之前两端均为绿灯），禁止外部车辆向内部通行，当外出车辆刷卡有效时，道闸自动开启，当出口车辆离开出口红绿灯车辆检测器时，出口也立即变为红灯禁止后续车辆通行；2）出口车辆经过道闸后，道闸自动落杆，当车辆经过入口红绿灯检测器后，出、入口两端重新恢复为绿灯；1.4、系统具有自动复位、及人工强行复位功能，当智能引导红绿灯因为特殊原因误判车辆长时间在出入口通道内时（此时出入口均为红灯亮，严禁车辆进出通行），系统能够根据现场设定的系统复位时间，自动（或人工手动、遥控器遥控等方式）将出入口红绿灯复位，重新将出入口复位到绿灯亮的初始状态； 通行未毕N NY YY出口值班员收回临时卡，或者人工无卡放行控制器判断有效期收费控制器记录信息开启道闸防砸车装置检测车辆通过，道闸关闭 Y车辆出场读卡机“读卡”是否固定车辆入口红灯亮入口绿灯亮2．陆续进车通行控制方式（单向连续通行，刷卡进出）本方案适用于：为了提高通道的通行效率，可以在单方向优先的前提下，单向连续进车的通道。
红绿灯控制解决方案
XX交警大队红绿灯建设方案XX有限责任公司2012年8月30日目录1 建设背景 (3)2 建设内容 (3)3 建设目标 (3)4 建设原则 (4)5 建设依据 (4)6红绿灯设计 (5)5.1设计要求 (5)5.2总体设计 (6)5.3产品参数 (6)5.3.1灯体部分 (6)5.3.2控制机部分 (7)5.3.3 效果图 (10)7项目预算 (14)1建设背景随着XX综合实力和居民收入水平的提高，机动车保有量每年在迅猛增长，道路建设步伐不断加快，随之而来的对道路交通管理设施的要求也越来越高，目前XX交通管理设施建设速度较为缓慢，部分交叉口的车辆通行过程尚未实现信号控制管理，紧靠人力控制管理及交通参与者的自发行为。
容易发生拥堵或交通事故，存在交通安全隐患。
为了改善城市交通状况，营造安全、舒适、便捷的出行环境，XX将逐步建设完善交通管理设施，确保交通顺畅。
交通信号控制系统是现代城市交通管理的重要环节，也是智能交通系统中最基础最核心的组成部分，其协调控制效果将直接影响整个ITS的运行效率，其控制技术的多样性以及后期的优化服务水平将决定着整个智能交通系统建设的效果。
通过联网式红绿灯信号控制系统的建设，实现点、线、面相结合的集中式信号控制，充分发挥联网集中式交通信号控制系统的优势，以适应XX发展的要求，更好的为城市交通建设服务。
2建设内容XX本期建设拟建2个路口的联网式信号灯系统。
3建设目标1、使XX的交通更加顺畅与有序，减少交通事故的发生，保护人民安全。
2、提高静态交通设施数量及技术水平，满足日益增长的交通需求规范行车行为，加强道路安全的管理。
4建设原则1) 标准性：遵循国标、行业标准2) 扩展性：支持接口扩展、系统升级。
3) 实用性：采用模块化设计。
既满足当前需要又满足以后扩展。
功能满足道路交通管理智能化。
4) 可靠性：前端采用嵌入式设计，低功耗，性能稳定。
具有防盗、耐高温、抗寒等基本功能。
电气避雷装备装置符合国家有关安全标准。
单通道红绿灯控制系统方案说明
智能出入 因为惟达1 / 3单通道红绿灯控制系统方案说明深圳市惟达智能技术有限公司2014年6月10日一、系统概述本系统以简单的施工布线以及完善的控制功能完成对狭长、复杂单车道的双向通行引导功能，为车辆通行提供便利。
系统在单车道进、出口处布设车辆检测设备，对车辆进出信息完成采集并处理后，通过红绿灯引导车辆安全、有序通行。
二、系统组成系统主要由红绿灯、红绿灯控制器、地感线圈、通讯及供电系统布线组成。
三、设备技术参数序号设备名称说明1 红绿灯控制器工业级设计，高速控制系统，2 红绿灯环境温度：-40℃～+70℃相对湿度：≤95%，无凝露可靠性：MTBF ＞10000小时可维护性：MTTR ≤0.5小时防护等级：IP543 系统通讯线连接控制器与控制器，以及控制器与红绿灯的通讯线缆4 系统供电线缆控制器、红绿灯供电电缆5 地感线圈线FEP铁氟龙绝缘电线 200℃（AF200X (FEP)*1.0mm2 ），使用可靠、耐用性好，控制器配套一般30米/台，不含引线长度6 车辆检测器继电器输出，每个控制器配置二个单路地感，用于采集车辆进出数据。
四、功能简介1．红绿灯本红绿灯受主控制器上的继电器控制，可以通行状态时显示绿灯，需要等候时显示红灯。
2．红绿灯控制器通过外置的单路车辆检测器采集车辆进出信息，由红绿灯控制器进行数据统计，并控制红绿灯的显示状态。
3．控制方式1）、当入口没有车辆进入和出口没有车辆外出时，入口和出口的两端均为绿灯亮，表示车辆可以进入或外出；2）、当出入口两端均为绿灯时，若入口有车辆先压到入口线圈，出口立即变为红灯，入口绿灯不变，入口方向车辆可以连续进入；当所有车辆全部经过出口线圈后，出入口两端均显示为绿灯；3）、当出入口两端均为绿灯时，若出口有车辆先压到出口线圈，入口立即变为红灯，出口绿灯不变，出口方向车辆可以连续进入；当所有车辆全部经过入口线圈后，出入口两端均显示为绿灯；4）、当有车进入通道后，无论从哪个出入口出来，而且通道内无车时，出入口两端都恢复为绿灯。
单通道红绿交通灯控制系统 停车场红绿灯控制机 隧道信号灯控制系统 狭窄通道车辆控制器 进出口控制机
单通道红绿灯控制系统单通道红绿灯控制系统是现代道路管理系统辅助系统之一，主要通过感应车辆来自动控制道路两端红绿灯颜色，以协调单通道双向车流安全高效通行，适用于宽度小于5m的狭长停车场通道、隧道等场所。
系统由地感线圈、车辆检测器、控制器、电源箱和红绿灯组成。
系统示意图：系统组件简介：1.红绿灯红绿灯颜色由控制器控制，红灯表示禁止通行，绿灯表示允许通行。
2.地感线圈和车辆检测器地感线圈铺设于通道出入口两端，连接车辆检测器。
当车辆通过线圈时，车辆检测器会采集并反馈车辆通行信息给控制器。
3.控制器控制器是系统的核心部件，通过收集车辆进出信息，识别车辆方向以及记录通道内车辆数量，最后自动切换红绿灯颜色来实现车辆通行的协调控制。
4.电源箱电源箱用于放置控制器，防水防尘，并配置漏电开关以防触电。
系统控制方式：1.当通道内没有车辆时，出入口两端的交通灯同时显示绿灯，表示车辆可以进入或外出；2.当入口方向有车辆进入压过地感线圈时，入口交通灯仍保持绿灯，出口交通灯切换为红灯。
入口方向车辆可以继续进入，出口方向车辆禁止通行。
当入口所有车辆驶出出口后，出口交通灯变回绿灯。
两端方向均可通行。
3.当出口方向有车辆进入压过地感线圈时，出口交通灯仍保持绿灯，入口交通灯切换为红灯。
出口方向车辆可以继续进入，入口方向车辆禁止通行。
当出口所有车辆驶出入口后，入口交通灯变回绿灯。
两端方向均可通行。
4.当有车进入通道后，无论车由入口还是出口驶出，控制器记录通道内部无车辆时，两端均恢复绿灯。
5.系统可设置单向通行最大时间，以防某方向的车流量过大。
当通道占用时间达到最大值时，系统会相应切换红绿灯以便让反方向的车辆通行。
系统拓展：单通道红绿灯控制系统可根据项目具体要求进行拓展，例如T字三岔通道三向通行、停车场满车位禁止进入功能等。
红绿灯系统方案
