基础平法施工图与钢筋算量
独立基础平法识图
T:7C 16@150/C 10@200表示： 独立基础顶部配 置纵向受力钢筋 HRB400级，直 径16设置7根， 间距150；分布 筋HRB400级， 直径10，间距为 200。
2）四柱独立基础底板顶部基础梁间配筋
1）配置两道基础梁的四柱独立基础底板顶部配筋注写，以T开头； 2）根据内力需要可在双梁之间（梁的长度范围内）配置基础顶部钢 筋，注写为：梁间受力钢筋/分布钢筋。
第一节 独立基础平法识图
• 独立基础平面注写方式
第一节 独立基础平法识图
三、平面注写——集中标注（必注项有哪些？）1来自独立基础编号独立基础类型
第一节 独立基础平法识图
2、截面竖向尺寸——普通独立基础
由一组用“/”隔开的数字表示，比如：h1/h2/…/hn,分别 表示自下而上的各阶的高度。
阶形
a0/a1, h1/h2/...
阶形截面杯口独立 基础的竖向尺寸分 两组，一组表达杯 口内，另一组表达 杯口外，两组尺寸 间用“，”隔开。 当阶形截面杯口独 立基础BJJ××的 竖向尺寸注写为 600/500， 500/300/300时，表 示a0=600、a1=500， h1=500、h2=300、 h3=300。
两向配筋相同，X表示横向钢筋，Y表示纵向钢筋
• 圆形独立基础双向正交配筋：X&Y打头（06G101-6）
圆形独立基础采用放射状配筋：以Rs打头， 注写方式：径向受力筋/环向受力筋。 （06G101-6）
l短向钢筋采用两种配筋：先大后小 l配置较大的短向钢筋布置在长边中部，布置长度=短 边尺寸 l配置较小的短向钢筋布置在长边两端，布置范围= （长边尺寸-短边尺寸）/2
四、平面注写——原位标注
平法识图2——独立基础钢筋识图与计算
【例1-3】【例1-4】看书
独立基础钢筋平面注写识图
——配筋：底板底部配筋
B: X 16＠150，Y 16＠200
1.以“B”打头，代表各种独立基 础底板的底部配筋
2. X向配筋以X打头、Y向配筋以 Y打头注写；当两向配筋相同 时，则以X&Y打头注写
基础底板底部配有 HRB335（Ⅱ级）钢筋， X向钢筋直径为14mm， 分布间距为200mm；Y向 钢筋直径为16mm，分布 间距为150mm。
独立基础钢筋平面注写识图
——配筋：底板顶部配筋
T：7 18＠100/Φ10＠200
1.以“T”打头，代表各种独立基础底板的顶部配筋 ① 双柱独立基础底板顶部配筋通常对称分布在双柱
项目一 计算独立基础钢筋工程量
建筑工程系 廖亚莎
本章任务
任1.务建一筑工识程读常独见立基基础础形平式法施工图 12..1独.1独立立基基础础的平外法形识分图知类识及体钢系筋构成 13..1独.2《立1基1G础10的1-平3》法独识立图基础钢筋平法识图 4.独立基础钢筋工程量计算 任务（二1）计独算立独基立础基底础部钢钢筋筋工计程算量 1.2.1普①通一独般立情基况础，钢不筋知缩识减体系 1.2.2普②通缩独减立1基0%础的钢情筋况构造 1.3（计算2）实多例柱独立基础顶部钢筋计算
X向与Y向钢筋的计算过程（以X向为例） 1.钢筋的长度： 不缩减的钢筋长度=x-2c（带肋） 缩减的钢筋长度=0.9×x（带肋） 2.钢筋的数量 钢筋总根数=[y-2min(75,s/2)]/s（结果向上进1取整）+1 不缩减的钢筋根数 缩减的钢筋根数=总根数—不缩减的钢筋根数
平法识图与钢筋算量项目4板平法识图和钢筋算量
35
图4-9 板厚范围上下部各层钢筋定位排序
项目4 板平法识图和钢筋算量
36
(1) 当长边与短边长度之比不大于2.0时，应按双向板计 算；
(2) 当长边与短边长度之比大于2.0，但小于3.0时，宜按 双向板计算；
(3) 当长边与短边长度之比不小于3.0时，宜按沿短边方 向受力的单向板计算，并应沿长边方向布置构造钢筋。
7
有梁楼盖板平法施工图是在楼面板和屋面板布置图上， 采用平面注写的表达方式。板平面注写主要包括板块集中标 注和板支座原位标注。
为方便设计表达和施工识图，规定结构平面的坐标方向
如下： (1) 当两向轴网正交布置时，图面从左至右为X向，从
下至上为Y向； (2) 当轴网转折时，局部坐标方向顺轴网转折角度做相
项目4 板平法识图和钢筋算量
10
(1) 板块编号。对于普通楼面，两向均以一跨为一板块； 对于密肋楼盖，两向主梁(框架梁)均以一跨为一板块(非主梁 密肋不计)。所有板块应逐一编号，相同编号的板块可择其 一做集中标注，其他仅注写置于圆圈内的板编号，以及当板
面标高不同时的标高高差。板块编号见表4-1。
项目4 板平法识图和钢筋算量
项目4 板平法识图和钢筋算量
38
图4-10 双向板下部钢筋排布构造
项目4 板平法识图和钢筋算量
39
图4-10 双向板下部钢筋排布构造
项目4 板平法识图和钢筋算量
40
图4-11 单向板下部钢筋排布构造
项目4 板平法识图和钢筋算量
41
图4-11 单向板下部钢筋排布构造
项目4 板平法识图和钢筋算量
项目4 板平法识图和钢筋算量
28
4.1.2 楼板相关构造制图规则 楼板相关构造的平法施工图设计是在板平法施工图上采
平法识图与钢筋算量第一章
平法简介
• (１２)当选用 ATa、ATb、ATc、CTa或 CTb型楼梯时, 设计者应根
据具体工程情况给出楼梯的抗震等级.当选用 ATa、ATb、CTa或
CTb型楼梯时,可选用图集中滑动支座的做法. 当采用与１６G１０１
－２图集不同的构造做法时,由设计者另行处理.
• (１３)１６G１０１－２图集不包括楼梯与栏杆连接的预埋件详图, 设
上一页 下一页
返回
第一节
平法简介
• 二、 平法图集与其他图集的区别
• 传统意义上的标准图集,都是“构件类”标准图集, 例如, 预制混凝土
板图集、预制混凝土拱形屋架图集等,该类图集对每一个具体的构件,
除标明了其工程的做法外, 还给出了明确的工程量,如混凝土体积、各
种钢筋的用量及预埋铁件的用量等.
• 平法的实质是将结构设计师的创造性劳动与重复性劳动区分开来. 一
方面, 将结构设计中的重复性部分,做成标准化的节点构造; 另一方面,
将结构设计中的创造性部分, 使用标准化的设计表示法———“平法”
来进行设计,从而达到简化设计的目的. 所以, 每一本平法标准图集,一
半的篇幅是平法的标准设计规则,另一半的篇幅是标准节点构造详图.
上一页 下一页
返回
第一节
平法简介
• 使用平法绘制施工图后,尽管结构设计工作得到了简化, 图纸大大减少,
返回
第一节
平法简介
• (２)国家建筑标准设计图集１２G９０１—１:«混凝土结构施工钢筋
排布规则与构造详图(现浇混凝土框架、剪力墙、梁、板)».此图集是
对 G１０１－１ 图集构造内容在施工时钢筋排布构造的深化设计.其
适用于一般非抗震设计和抗震烈度为６、７、８、９ 度地区的现浇
平法实图与钢筋算量
梁支座纵筋的长度规定
4、其他 4.1非框架梁、井字梁的上部纵向钢筋在端支座的锚固要求：当设计按铰接时，平直段伸至端支座对边后弯折，且平直段长度≥0.35Lab，弯折段长度15d；当充分利用钢筋的抗拉强度时，直段伸至端支座对边后弯折，且平直段长度≥0.6Lab，弯折段长度15d。设计者应该在平法施工图中注明采用何种构造，当多数采用同种构造时，可在图注中统一写明，并将少数不同之处在图中注明。
*
集中标注——梁顶面标高高差
梁顶面标高高差，该项为选注值。
粱顶面标高高差，系指相对于结构层楼面标高的高差值，对于位于结构夹层的粱，则指相对于结构夹层楼面标高的高差有高差时，须将其写入括号内，无高差时不注。
*
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2Φ25+3Φ22;5Φ25
1
悬挑梁（包括其它类型梁的悬挑部分）上部第一排纵筋延仲至梁端头并下弯，第二排延伸至 3l/4 位置，l为自柱（梁）边算起的悬挑净长。当具体工程需将悬挑梁中的部分上部筋从悬挑梁根部开始斜向弯下时，应由设计者另加注明。
2
*
梁支座纵筋的长度规定
当梁（不包括框支梁）下部纵筋不全部伸入支座时，不伸入支座的梁下部纵筋的截断点距支座边的距离取0.1Lni。
什么情况下有架立筋？
有什么不同？
*
集中标注——通长筋
当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“ ；”将上部与下部纵筋的配筋值分隔开来，少数跨不同者，按原位标注处理。
01
例 3Φ22；3Φ20
01
*
集中标注——侧面纵筋

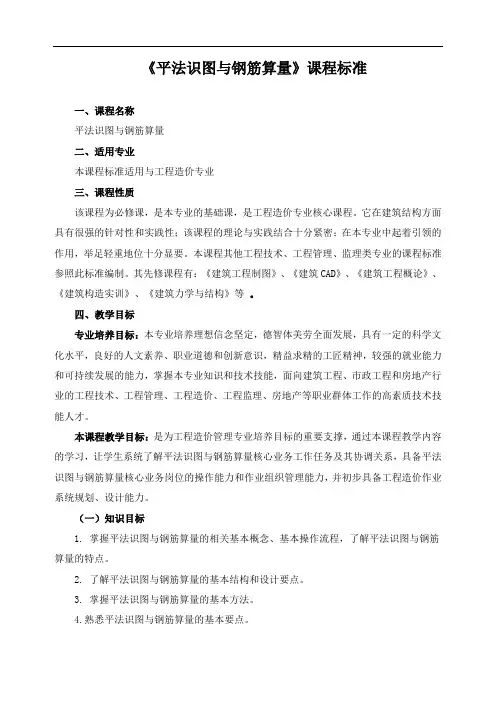

《平法识图与钢筋算量》课程标准
《平法识图与钢筋算量》课程标准一、课程名称平法识图与钢筋算量二、适用专业本课程标准适用与工程造价专业三、课程性质该课程为必修课，是本专业的基础课，是工程造价专业核心课程。
它在建筑结构方面具有很强的针对性和实践性；该课程的理论与实践结合十分紧密；在本专业中起着引领的作用，举足轻重地位十分显要。
本课程其他工程技术、工程管理、监理类专业的课程标准参照此标准编制。
其先修课程有：《建筑工程制图》、《建筑CAD》、《建筑工程概论》、《建筑构造实训》、《建筑力学与结构》等。
四、教学目标专业培养目标：本专业培养理想信念坚定，德智体美劳全面发展，具有一定的科学文化水平，良好的人文素养、职业道德和创新意识，精益求精的工匠精神，较强的就业能力和可持续发展的能力，掌握本专业知识和技术技能，面向建筑工程、市政工程和房地产行业的工程技术、工程管理、工程造价、工程监理、房地产等职业群体工作的高素质技术技能人才。
本课程教学目标：是为工程造价管理专业培养目标的重要支撑，通过本课程教学内容的学习，让学生系统了解平法识图与钢筋算量核心业务工作任务及其协调关系，具备平法识图与钢筋算量核心业务岗位的操作能力和作业组织管理能力，并初步具备工程造价作业系统规划、设计能力。
（一）知识目标1.掌握平法识图与钢筋算量的相关基本概念、基本操作流程，了解平法识图与钢筋算量的特点。
2.了解平法识图与钢筋算量的基本结构和设计要点。
3.掌握平法识图与钢筋算量的基本方法。
4.熟悉平法识图与钢筋算量的基本要点。
（二）能力目标1.熟悉平法识图与钢筋算量的一般流程，并掌握相关技术，具备平法识图与钢筋算量作业组织能力，达到上岗即能操作的水平。
2.具备对平法识图与钢筋算量作业流程、设施布局、数据以及管理信息系统等进行简单设计与规划算量能力。
3.掌握平法识图与钢筋算量作业系统规划的基本方法及相关技术，初步具备钢筋设计与算量的基本能力。
4.能够应用和操作平法识图与钢筋算量管理信息系统。
平法识图与钢筋算量-课程标准
【平法识图与钢筋算量】-课程标准(总13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--长沙南方职业学院《平法识图与钢筋算量》课程标准课程编号：109110课程类别：专业课适用专业：建筑工程技术、工程造价执笔人：易彬专业负责人：项林系部审核人：项林教务审核人：学院审批人：制定时间： 2020年01月目录一、课程性质与任务...................................... 错误!未定义书签。
1．课程性质............................................................................. 错误!未定义书签。
2．课程任务............................................................................. 错误!未定义书签。
二、教学目标 ................................................. 错误!未定义书签。
1．知识目标............................................................................. 错误!未定义书签。
2．能力目标............................................................................. 错误!未定义书签。
3．素质目标............................................................................. 错误!未定义书签。
三、课程设计思路.......................................... 错误!未定义书签。
平法识图与钢筋算量课程标准
《平法识图与钢筋算量》课程标准1．课程概述《平法识图与钢筋算量》是工程造价专业的一门核心技能课程。
工程造价专业主要的就业岗位造价员，对结构施工图的识读有着非常重要的要求。
建筑工程土建项目从工程准备到竣工验收的全过程均需要平法施工图的识读，平法结构施工图的识读贯穿于建筑工程土建施工的全过程，掌握混凝土结构平法施工图识读是工程造价专业从事职业工作必备的基本素质和能力。
平法识图与钢筋算量具有实践性强、专业性强、责任重大等特点，对学生的前修课程《建筑力学与结构》、《建筑识图与构造》、《建筑材料》等基础课程要求较高，对后续课程《建筑施工技术》、《建筑工程计量与计价》影响较大，因此对培养学生的专业能力、学习能力、动手能力、分析能力、合作能力、沟通能力等素质都有良好的促进作用。
2．课程任务及课程目标2.1课程任务2.2课程目标通过理论实践一体化教学，培养学生识读结构施工图的能力，钢筋算量的能力，钢筋工程验收的能力，达到良好的专业素养、方法能力和社会能力。
（1）知识目标通过本课程的学习，教会学生：A 根据图纸要求使用图集和选用构件的能力；B 阅读设计说明和技术要求的能力；C掌握独立基础、条形基础、筏形基础、剪力墙平、楼梯法施工图的识读及构造能力；D 掌握钢筋混凝土柱、梁、板、平法施工图的识读能力及钢筋长度计算的能力；（2）技能目标A 具有一定的自主学习能力，能快速的获取和接受所需知识，利用规范、标准图集等工具书及信息化平台获取帮助的能力；B 具有对钢筋混凝土结构平法施工图及构造详图识读的能力；C具有能钢筋混凝土结构平法施工图进行钢筋计算的能力；D 具有一定解决实际问题的能力，能发现钢筋施工中的问题，提出解决办法。
（3）素质目标A 具有正确的情感态度：诚实守信，认真负责，在工作中保持积极向上的职业精神和学习态度；B 初步形成良好的职业习惯。
培养善于观察、善于思考的习惯。
训练严谨求实、一丝不苟的态度。
增强对平法识图与钢筋计算的学习兴趣，为就业作准备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
位板”；基础梁与筏板平板底平叫“低位板”。
上一页 下一页 返回
第二节 筏形基础平法识图与计 算
（二）原位标注 １．注写支座区域全部纵筋 注写梁端部区域的所有底部纵筋，包括已经集中标注的贯通纵筋。 ２．注写基础梁的附加箍筋或吊筋 附加箍筋或吊筋直接画在图中的主梁上，用线引注总配筋值。
上一页 下一页 返回
上一页 下一页 返回
第二节 筏形基础平法识图与计 算
二、筏形基础主次梁平法计算
根据排布图，需要计算的钢筋有四类，见表８-６。 如图８-８所示排布图，设钢筋保护层厚度为c，箍筋的排布间距为S。 １．下部通长筋 （１）端部无外伸（图８-９）。 长度＝左支座宽度－保护层厚度＋１５d＋净跨长＋右支座宽度－保
护层厚度＋１５d （２）端部有外伸。 １）当为等截面：长度＝l′ｎ左－保护层厚度＋左支座宽度＋１２d
＋净跨长＋右支座宽度＋l′ｎ右－保护层厚度＋１２d。 ２）当为变截面：长度＝l′ｎ左×坡度系数－保护层厚度＋左支座宽
度＋12d＋净跨长＋右支座宽度+l′ｎ右×坡度系数-保护层厚度+１２ d。 ３．计算支座负筋 （１）端部支座。
１．基础编号 独立基础编号和类型见表８-１、表８-２。 ２．截面竖向尺寸 一般用h１／h２／…自下而上标注，当为单阶的时候，竖向尺寸只有
一个。
下一页 返回
第一节 独立基础平法识图与计算
３．配筋情况 注写独立基础底板配筋Ｂ代表板底配筋，钢筋长度沿X向配筋用X打头，
长度沿Y向配筋用Y打头；当配筋的两向相同，用X&Y打头注写。 如为圆形独立基础，则采用放射配筋，以ＲＳ打头，先写径向配筋，
标注项主要包括编号、截面尺寸、箍筋、底部及顶部贯通筋等。 （一）集中标注 １．ＪＬ××或ＪＣＬ××分别代表基础主梁和次梁的编号和序号 ＪＬ××（×Ｂ）代表两端均外伸，ＪＬ××（×Ａ）代表一端外伸，
无外伸仅标注跨数（×）。
下一页 返回
第二节 筏形基础平法识图与计算
２．基础梁截面尺寸b×h 代表截面尺寸，梁宽×梁高；加腋时，用b×hYc１×c２，其中c１为腋
第一节 独立基础平法识图与计算
一、独立基础平法识图
独立基础平法施工图表示方式分为平面注写方式和截面注写方式两种。 独立基础分为普通独立基础和杯口独立基础，这里只介绍普通独立基 础。普通独立基础的集中标注，包括基础编号、截面竖向尺寸、配筋 三项必注项，以及基础底面标高和必要的文字注解选注内容，如图８ -１所示。
长，c２为腋宽。 ３．箍筋的根数和强度等级、直径、间距 当采用两种箍筋时，用“／”分隔不同的箍筋，按照从基础梁端到跨
中的顺序注写。 ４．底部和顶部贯通钢筋 底部以“Ｂ”打头，顶部以“Ｔ”打头，当多于一排的时候，用“／”
将两排纵筋分开。
上一页 下一页 返回
第二节 筏形基础平法识图与计 算
５．侧面构造钢筋 以大写字母“Ｇ”打头，注写对称设置的构造钢筋的总配筋值。当梁
并在“／”后注写环向配筋。 ４．多柱独立基础顶部配筋 （１）基础底板顶部配筋。当为双柱独立基础且柱距较小时，通常仅
配置基础底部钢筋；当柱距较大时，尚需要在两柱间配置基础顶部钢 筋或者设置基础梁，如图８-２所示，双柱独立基础顶部配筋形式一 般为对称分布于柱中心线两侧。注写为双柱间纵向受力钢筋／分布钢 筋。当纵向受力钢筋非满布时，应该注明总根数。
护层厚度＋１５d （２）端部有外伸（图８-１０）。 长度＝l′ｎ左－保护层厚度＋左支座宽度＋１２d＋净跨长＋右支座
宽度＋l′ｎ右－保护层厚度＋１２d 式中，hｃ为沿梁长方向的柱截面尺寸。
上一页 下一页 返回
第二节 筏形基础平法识图与计 算
２．计算上部通长筋 （１）端部无外伸。 长度＝左支座宽度－保护层厚度＋１５d＋净跨长＋右支座宽度－保
上一页 下一页 返回
第一节 独立基础平法识图与计算
在集中标注中，以Ｔ打头的配筋，就是指多柱的顶部配筋。 （２）基础设置基础梁。当基础底板与基础梁结合时，注写梁的编号、
几何尺寸、配筋情况，如图８-２（ｂ）所示。
二、独立基础钢筋计算
１．矩形独立基础 根据排布图，需要计算的钢筋有四类，见表８-３。 如图８-３所示排布图，设钢筋保护层厚度为c，底板钢筋的排布间距
为S，则第一根钢筋距构件边缘的距离为“起步距离”。起步距离为 ｍｉｎ（７５，S／２）。 X（Y）向受力筋长度＝X（Y）向基础宽度－２c X（Y）向受力筋根数=[Y(X)向基础宽度-2×min（75，S／2）]/S+１
上一页 返回
第二节 筏形基础平法识图与计算
一、筏形基础主次梁平法识图
筏形基础分为平板式基础和梁板式基础，其中梁板式筏形基础中包括 主梁和次梁、基础平板。下面以图８-７所示梁板式筏形基础为例进 行讲解。
上一页 下一页 返回
பைடு நூலகம் 第二节 筏形基础平法识图与计 算
三、基础平板平法识图
筏板式基础平板的板块划分原则为：板厚相同、底部及顶部配筋相同 的区域为同一板块。
标注项主要包括编号、截面尺寸、底部及顶部贯通筋。 １．集中标注 （１）ＬＰＢ××代表基础平板的编号。 如图８-１４中所示ＬＰＢ０１。 （２）注写平板的截面尺寸。 注写平板h＝××，如图８-１４中h＝５００表示板厚５００ｍｍ。
上一页 下一页 返回
第二节 筏形基础平法识图与计 算
１）无外伸：长度＝１５d＋hｃ－c＋lａ／３。 ２）有外伸。 第一排长度＝l′ｎ－保护层厚度＋１２d＋hｃ＋ｍａｘ（lｎ／３，
l′ｎ） 第二排长度＝l′ｎ－保护层厚度＋hｃ＋ｍａｘ（lｎ／３，l′ｎ） （２）中间支座。 如图８-１１所示，长度＝lｎ／3+hｃ+lｎ／3，其中lｎ为左右跨最大值。 ４．计算侧面钢筋 如图８-１２所示，长度＝梁净跨长＋１５d×２。 ５．计算箍筋与拉结筋 基础梁箍筋与拉结筋的计算与框架梁完全相同，在此不再重复。
