砌体结构平法
平法施工识图规则讲解
平法施工识图规则建筑结构施工图平面整体设计方法(平法),对我国传统混凝土结构施工图的设计表示方法作了重大改革,既简化了施工图,又统一了表示方法,以确保设计与施工质量。
本章节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》(XXG101)编写的。
一、平法制图的一般规定1、按平法设计绘制的施工图,一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。
但对于复杂的房屋建筑,尚需要增加模板、开洞和预埋等平面图。
只有在特殊情况下,才需要增加剖面配筋图。
2、按平法设计绘制结构施工图时,必须根据具体工程设计,按照各类构件的平法制图规则,在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。
3、在平法施工施工图上表示各构件尺寸和配筋的方式,分为平面注写方式、列表注写方式和截面注写方式等三种。
4、在平法施工图上,应将所有构件进行编号,编号中含有类型代号和序号等。
其中,类型代号应与标准构造详图上所注类型代号一致,使两者结合构成完成的结构设计图。
5、在平法施工图上,应注明各结构层楼地面标高、结构层高及相应的结构层号等。
6、为了确保施工人员准确无误地按平法施工图进行施工,在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号,以免图集升版后在施工中用错版本。
第一节框架柱的制图规则柱平法施工图是在结构柱平面布置图上,采用列表注写方式或截面注写方式对柱的信息表达。
一、柱的编号规定在平法柱施工图中,各种柱均按照表3-1-1的规定编号,同时,对应的标准构造详图也标注了编号中的相同代号。
柱编号不仅可以区别不同的柱,还将作为信息纽带在柱平法施工图与相应标准构造详图之间建立起明确的联系,使在平法平法施工图中表达的设计内容与相应的标准构造详图合并构成完整的柱结构设计。
柱编号表3-1-1 柱类型代号序号特征框架柱KZ XX 柱根部嵌固在基础或地下结构上,并与框架梁刚性连接构成框架框支柱KZZ XX 柱根部嵌固在基础或地下结构上,并与框支梁刚性连接构成框支结构。

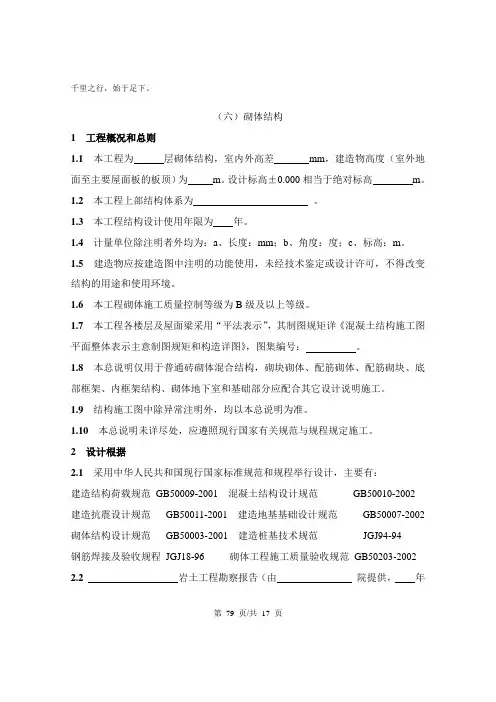

5砌体结构说明
(六)砌体结构1 工程概况和总则1.1本工程为层砌体结构,室内外高差mm,建造物高度(室外地面至主要屋面板的板顶)为m。
设计标高±0.000相当于绝对标高m。
1.2本工程上部结构体系为。
1.3本工程结构设计使用年限为年。
1.4计量单位除注明者外均为:a、长度:mm;b、角度:度;c、标高:m。
1.5建造物应按建造图中注明的功能使用,未经技术鉴定或设计许可,不得改变结构的用途和使用环境。
1.6本工程砌体施工质量控制等级为B级及以上等级。
1.7本工程各楼层及屋面梁采用“平法表示”,其制图规矩详《混凝土结构施工图平面整体表示主意制图规矩和构造详图》,图集编号:。
1.8本总说明仅用于普通砖砌体混合结构,砌块砌体、配筋砌体、配筋砌块、底部框架、内框架结构、砌体地下室和基础部分应配合其它设计说明施工。
1.9结构施工图中除异常注明外,均以本总说明为准。
1.10本总说明未详尽处,应遵照现行国家有关规范与规程规定施工。
2 设计根据2.1采用中华人民共和国现行国家标准规范和规程举行设计,主要有:建造结构荷载规范GB50009-2001 混凝土结构设计规范GB50010-2002建造抗震设计规范GB50011-2001 建造地基基础设计规范GB50007-2002 砌体结构设计规范GB50003-2001 建造桩基技术规范JGJ94-94钢筋焊接及验收规程JGJ18-96 砌体工程施工质量验收规范GB50203-2002 2.2岩土工程勘察报告(由院提供,年第79 页/共17 页月)。
2.3本工程的混凝土结构的环境类别:室内正常环境为一类,室内湿润、露天及与水土直接接触部分为二类a。
2.4建造结构安全等级为级,建造抗震设防类别为类,抗震设防烈度为度,设计基本地震加速度g,设计地震分组为第组;场地类别为类;特征周期Tg= 秒。
2.550年一遇的基本风压为kN/m2,地面粗糙度为类,风载体型系数为。
2.6使用荷载:按《建造结构荷载规范》GB50009-2001取值,活荷载标准值如表2.6所示,屋顶花园活荷载不包括花圃土石等材料自重,卫生间活载不包括蹲式卫生间垫高部分的荷载。
砌体的结构布置方案
砌体的结构布置方案砌体是一种常见的建筑材料,用于建造建筑物的墙体、柱子等。
在设计过程中,砌体的结构布置方案是非常重要的,它会直接影响到建筑物的稳定性、安全性和美观性。
下面将详细介绍几种常用的砌体结构布置方案。
1. 平行结构平行结构是一种简单的砌体结构,墙体的砖块按照水平线排列。
这种结构布置方案适用于小规模的建筑物,如住宅、商铺等。
平行结构的优点是简单、易操作,效果稳定。
但在高层建筑中,平行结构容易出现纵向和横向的裂缝,对建筑物的安全性有影响。
2. 垂直结构垂直结构是一种抗震性比较好的砌体结构。
墙体的砖块按照竖直方向排列,形成一列列的竖向砖墙。
这种结构布置方案适用于高层建筑、工业建筑等,可以有效地抵御地震等自然灾害。
但垂直结构的缺点是施工难度较大,需要更严格的施工标准和管理。
3. 交叉结构交叉结构是一种将平行结构和垂直结构相结合的砌体结构。
墙体的砖块按照交叉的方式排列,形成类似网格状的结构。
这种结构布置方案适用于大型建筑物,可以增强其稳定性和抗震性。
交叉结构的缺点是施工难度更大,并需要较高水平的施工技能和经验。
4. 斜向结构斜向结构是一种比较新颖的砌体结构,墙体的砖块按照斜向排列。
这种结构布置方案可以增加建筑物的强度和稳定性,减小地震等自然灾害造成的损害。
斜向结构的缺点是施工难度更大,并需要更高水平的施工技能和经验。
此外,斜向结构的设计和计算较为复杂,需要较高的技术和人才支持。
总体来说,砌体的结构布置方案需要根据建筑物的规模、用途和环境要素等综合考虑,选择合适的砌体结构,才能实现建筑物的稳定、安全和美观。
同时,施工过程中需要注意质量控制、安全管理等方面,确保结构靠谱,落实好砌体的基本要素。
结构施工图(平法)课件
5.5 混凝土结构施工图平面整体表示方法
5.5.1 混凝土结构平面整体表示方法
1)平面整体表示法 把混凝土结构构件的尺寸和配筋等整体直接表达在结构
平面布置图上的制图方法,叫混凝土结构施工图平面整体表 示方法,简称平法。用平法绘制的结构施工图省略了部分结 构构造内容,因此,平法绘制的结构施工图必须和标准构造 详图相配合才构成完整的结构施工图。
φ
φφ
➢ 梁下部纵向钢筋的标注
φ φ
φ
φ φ
φφ
➢ 梁上附加箍筋和吊筋的标注
结构施工图(平法)
3)梁的平面注写施工图实例
活动建议: 请教师带领学生识读
右图。
梁平面注写施工图结构实施工例图(平法)
阅读下图,弄清图中梁KL1(4)的配筋情况,疑难 问题共同探讨。
结构施工图(平法)
4)现浇混凝土楼面板平面注写施工图
(5)梁侧面纵向钢筋 梁侧面的纵向构造钢筋或抗 扭钢筋分别用大写字母G或N表示。
(6)梁的标高 当梁的顶面高于所在楼面结构标高 时,其标高高差为正值,反之为负值。有高差时,将 其写入括号内,无高差时不注。
结构施工图(平法)
2) 梁的原位标注
梁的原位标注包括: ➢ 梁的支座上部纵向钢筋的标注
φ
φ
φ φ
结构施工图(平法)
柱平法施工图截面注写方式示例
结构施工图(平法)
结构施工图识读(平法)课件
(梁净长)1/3
(梁净长)1/4
(梁净长)1/3 (梁净长)1/4
2400
6900
1800
6900
150 6 22 4/2
250 6 22 4/2
250 6 22 4/2
150 150 6 22 4/2
250 6 22 4/2
2 16 10-200(2)
A
6 22 2/4
KL4(3A)
2 20
B
C
7 20 3/4
第一项 :梁编号 由梁类型代号、序号、跨数及有无悬 挑代号几项组成
梁类型 楼层框架梁 屋面框架梁
框支架 非框架梁
悬挑梁 井字梁
代号 KL WKL KZL L XL JZL
序号 XX XX XX XX XX XX
跨数及是否带有悬挑 (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B)
结构施工图识读(平法)
梁构件钢筋计算实例
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
结构施工图识读(平法)
4ф 25
KL1(3)200 500 ф 8@100/200(2) 2ф 25;2ф 20
04G101-4P25
板受力筋计算
➢板底钢筋的长度计算
板
✓ 长度=净跨+伸进长度*2+弯勾6.25d *2
结构施工图识读(平法)
板受力筋计算
➢板底钢筋的支座-伸进长度
圈梁——基于计算设置学新平法
从计算设置学平法——砌体结构的计算学习砖混结构的特点:承重主要是砖、砌块,混凝土的马牙槎柱、拉结筋与圈梁一起使建筑更具有整体性、更坚固。
框架结构中砖混部分目前主要是用于填充墙、跨度较大墙、阳台、屋面女儿墙、出屋面构筑物等在施工过程中,一般是先扎好构造柱钢筋,再砌墙,布置砌体加筋、圈梁、过梁,最后浇注构造柱混凝土,或者分段浇注。
在框架结构中,一般是在有构造柱位置,框架梁顶和底预留钢筋,在框架柱上预留砌体拉结筋。
下面我们一起来学习一下砖混结构中各构件的特点及钢筋的计算:算量基本方法及软件设置圈梁圈梁常常出现在砖混结构中,主要起拉接作用。
在框架结构中,当其层高超过4.5m时,按设计需要也会在楼层1/2层高处设置一道圈梁,俗称卧梁。
圈梁依据所在位置不同,分为外墙圈梁和内墙圈梁,但是无论哪种圈梁,其配筋都不复杂:通常分为纵筋和箍筋,另外圈梁在墙体转角处还会设置转角筋、附加箍筋等。
1、纵筋:(1)算量基本方法1)L相交拐角处纵筋的处理:一般传统做法,外侧纵筋连续通过,内侧纵筋锚入相邻圈梁内或构造柱内La(见下图节点1),另一种传统算法为内、外侧纵筋均伸至端部弯折,弯折长度Lw取图中所输入的值(见下图节点2)252)当圈梁丁字相交时,传统算法是纵筋锚入相邻圈梁内或纵筋伸至端部弯折,弯折长度Lw 取节点图中输入的数值,见下图所示:26 3)一字相交时,传统算法是纵筋伸至端部弯折,见下图所示:27(2)软件计算设置1)圈梁纵筋搭接接头错开百分率:66来源:03G101-1第34页和00G101第25页。
说明:软件提供四种选择:0、≤25%、50%、100%。
修改此项会影响钢筋的搭接长度,选择0时按00G101计算。
当【工程信息】-【计算规则】选03G101时,默认50%;当【工程信息】-【计算规则】选00G101时,默认0。
影响范围:纵筋的长度;不同的接头率决定不同的搭接长度修正系数;钢筋搭接长度=修正系数*锚固长度;接头率越大,修正系数越大,需要的搭接长度越长2)L形相交时圈梁中部钢筋是否连续通过:68来源:常用算法说明:默认选是。
砌体结构施工图.pptx
砌体结构施工图
3)构件详图
Page 7
砌体结构施工图
3)构件详图 圈梁和构造柱连接在一起,其配筋一般用大样详图的方
式表现。构造柱与墙体的拉结筋,根据不同形式的纵横墙连 接情况,拉结筋的构造不一样。
Page 8
砌体结构施工图
3)构件详图
Page 9
结构平面图主要表示本层楼各种构件的平面位置、平面形状、 数量,结合剖面,表示本层各种构件的标高和截面情况。对于同 一类构件但尺寸或配筋不同时常以不同编号的形式加以区别,当 图示的内容较多时,常采用构件编号的方法将其在详图上表示或 选用标准图。
Page 4ຫໍສະໝຸດ 砌体结构施工图2)结构平面图
Page 5
砌体结构施工图
砌体结构施工图
1)砌体结构基础施工图 砌体结构常采用无筋扩展基础(包括砖基础、毛石基础、
混凝土基础等)、扩展基础(柱下钢筋混凝土独立基础、墙 下钢筋混凝土条形基础),当地基土较软弱时也常采用筏板 基础。
基础施工图一般由基础平面和剖面组成;基础平面图上 主要表示每道墙或基础梁的平面位置,根据图示需要增加剖 面图,表示基础部位各种构件的详细做法。
当采用条形基础时,将上部墙和土体看作透明体,重点 突出基础的轮廓线,有管沟和洞口时在管沟和洞口的部位增 加阴影线,
Page 1
砌体结构施工图
1)砌体结构基础施工图
Page 2
砌体结构施工图
1)砌体结构基础施工图
Page 3
砌体结构施工图
2)结构平面图
根据建筑图的布局,结构平面图可以拆分为地下室结构平面、 一层结构平面、标准层结构平面和屋顶结构平面。当每层的构件 都相同时,一般归类为标准层结构平面;当每层的构件均有不同 时,则必须分别表示每层的结构平面。结构平面一般是以某层的 楼盖命名,比如一层结构平面是以一层楼盖命名,也可以按楼盖 结构标高命名,如一层楼盖结构层标高为3.55m时,可命名为 3.55m结构平面。
建筑结构施工图平法表示
混凝土结构施工图平面整体表示方法简介
柱平法施工图表示 梁平法施工图表示 板平法施工图表示 剪力墙平法施工图表示 楼梯
一、柱的平法施工图表示方法
柱平法施工图是在柱平面图上采用 • 1、列表注写方式或 • 2、截面注写方式表达,并按规定注明各结构
层的楼面标高、结构层高及相应层号。
二、梁的平法施工图表示方法
• 梁集中标注可以从梁的任意一跨引出,标注内 容包括五项必注值和一项选注值。五项必注值 分别为:
• (1)梁的编号。梁的编号由梁类型代号、序号、 跨数及有无悬挑代号组成,见下表。
梁编号
梁类型
楼层框架梁 屋面框架梁 框支梁 非 框架 梁 悬挑梁 井字梁
代号
KL WKL KZL L XL JZL
序号
XX XX XX XX XX XX
跨数及是否带有悬挑
(XX)、(XXA)或(XXB) (XX)、(XXA)或(XXB) (XX)、(XXA)或(XXB) (XX)、(XXA)或(XXB) (XX)、(XXA)或(XXB)
二、梁的平法施工图表示方法
(2)梁截面尺寸。 • 当为等截面梁时,用b×h表示; • 当为加腋梁时,用b × h YC1×C2表示,其
(3)柱截面尺寸及与轴线关系的具体数值,须 对应于各段柱分别注写。对于矩形柱用 b×h及b1、b2和h1、h2表示,其中b =b1+b2,h=h1+h2;对于圆柱用直径d表 示,且d=b1+b2=h1十h2。
一、柱的平法施工图表示方法
柱表注写内容包括:
(4)柱纵筋。柱纵筋分角筋、截面b边中部筋和h边 中部筋三项分别注写(对于对称配筋的矩形截 面柱,可仅注写一侧中部筋,对称边省略不 注);当柱纵筋直径相同,各边根数也相同时, 将纵筋注写在“全部纵筋”中。
工程识图之平法标注(板)
工程识图之平法标注(板)本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。
一、有梁楼盖板(一)、概念。
以粱为支座的楼面和屋面板。
如图:(二)、标注。
有梁楼盖板平法标注,系在楼面板和屋面板布置图上,采用平面注写的表达方式。
板平面注写主要包括板块集中标注和板支座原位标注。
1、板块集中标注A、标注内容。
包括板代号序号、板厚、上下部贯通纵筋等信息。
B、标注规则(1)、板结构平面坐标方向1)当两向轴网正交时,图面从左至右为X向,从下至上为Y向;2)当轴网转折时,局部坐标方向顺轴网转折角度做相应转折;3)当轴网向心布置时,切向为X向,径向为Y向;(2)、板块编号(3)、板厚注写。
①板厚注写为h=xxx(为垂直于板面的厚度),当悬挑板的端部改变截面厚度时,用斜线分隔根部与端部的高度值,注写为h=xxx/xxx,当设计已在图注中统一标明板厚时,此项可不注。
②集中标注处标明板厚,如:h=120,图名处标注板厚,如:12.000-21.000板平面布置图h=120。
(4)、板贯通纵筋。
①、贯通筋前用B代表下部,以T代表上部,B&T代表下部与上部;②、X向贯通纵筋以X打头,Y向贯通纵筋以Y打头,两向贯通纵筋配置相同时以X&Y打头;格式为:B:XΦxx@xxx;YΦxx@xxxT:XΦxx@xxx;YΦxx@xxx③、当为单向板时,另一向贯通的分布筋可不必注写,而在图中统一注明。
④、当在某些板内配置有构造钢筋时,则X向以Xc,Y向以Yc打头注写,例如:XB h=150/100 B:Xc&YcΦ8@200);⑤、当Y向采用放射配筋时,设计者应注明配筋间距的度量位置;⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时,表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××,如图:示例解读:表示5号楼面板,板厚110,板下部配置的贯通纵筋X向为直径10的三级钢和直径12的三级钢,且两种直径的钢筋隔一布一,两种直径钢筋之间间距100。
建筑结构与识图(混凝土结构与砌体结构)教学课件8
项目三 柱平法施工图
学习单元8 平法制图规则及施工图识读
项目三 柱平法施工图
框架柱截面注写方式
分别在同一编号的柱中选择一个截面, 直接注写截面尺寸和配筋具体数值
标注柱编号、截面尺寸、 纵筋信息、箍筋信息、定 位尺寸
屋面 15.870
4
12.270
3
8.670
2
4.470
1
-0.030
-1 -4.530
学习单元8 平法制图规则及施工图识读
项目一 结构设计总说明
二、结构设计总说明的主要内容
(五)主要荷载取值 (1)活荷载;
(2)风荷载,包括风压取值和地面粗糙度类别; (3)雪荷载;
(4)温度作用,包括温度作用设计依据及超长钢筋混凝土部分 设计采用的温度和温差。
(六)结构设计采用的计算软件 所采用的计算软件名称、代号、版本及编制单位。
框支柱
学习单元8 平法制图规则及施工图识读
各类型柱的定义及应用情况分析
(4)梁上柱(LZ):柱的生根不在基础而在 梁上的柱称之为梁上柱。主要出现在建筑物上 下结构或建筑布局发生变化时。 (5)墙上柱(QZ):柱的生根不在基础而在 墙上的柱称之为墙上柱。同样,主要还是出现 在建筑物上下结构或建筑布局发生变化时。
层号 标高(m)
3.6 3.6 4.2 4.5 4.5 层高
结构层楼面标高及层高
学习单元8 平法制图规则及施工图识读
项目三 柱平法施工图
框架柱截面注写方式
对除芯柱之外的所有柱截面按规则进行编号, 从相同编号的柱中选择一个截面,按另一种比例 原位放大绘制柱截面配筋图,并在各配筋图上继 其编号后再注写截面尺寸b×h、角筋或全部纵筋 (当纵筋采用一种直径且能够图示清楚时)、箍 筋的具体数值以及在柱截面配筋图上标注柱截面 与轴线关系b1、b2、h1、h2的具体数值。
119931_从计算设置学平法之二
从计算设置学平法之二——剪力墙的计算设置介绍剪力墙分为墙身、墙柱(暗柱和端柱)和墙梁(暗梁和连梁)。
剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。
墙柱的钢筋有纵筋和箍筋、拉筋,墙柱的计算设置在上期的柱部分已经做了介绍。
墙梁的钢筋也分为纵筋和箍筋,有时候还有拉筋。
下面主要介绍剪力墙的钢筋算法,墙柱的算法见2010年第2期的柱计算设置介绍,墙梁的计算比较简单,这里不做详细介绍。
一、剪力墙算量基本方法1、水平筋的计算(图集规定)1)长度计算水平筋计算,需要根据端部是暗柱或端柱,取不同的做法。
一字型端部无暗柱的水平筋做法:具体做法如图;采用U形封边或者端部弯折15d。
有暗柱的L形和T形墙水平筋做法:具体做法见图;有暗柱的墙水平筋做法:具体做法见图。
2)根数计算根数=(墙高-起步)/间距+1,扣洞口。
2、垂直筋的计算1)长度计算基础层:插筋长度=露出长度(按规范计算,见计算设置第20项)+搭接长度+基础厚度-保护层+弯折(按规范取,见计算设置第21项)垂直筋长度=层高-本层露出长度+上层露出长度,如图所示。
中间层:垂直筋长度=层高-本层露出长度+上层露出长度,如上图所示。
顶层:垂直筋长度=墙高-本层露出长度-节点高+锚固,如图所示。
2)根数计算根数=(净长-起步)/间距+1,扣洞口。
二、公共设置项1、纵筋搭接接头错开百分率:提供四种选项。
来源:03G101-1第34页和00G101第25页,如图所示。
说明:根据接头百分率的不同,搭接长度与锚固长度的比例系数不同。
影响范围:影响钢筋的搭接长度。
2、暗梁/连梁/边框梁拉筋配置:按规范设置,如图所示来源:03G101-1第55页关于“连梁、暗梁和边框梁侧面纵筋和拉筋构造”的说明,如图所示。
说明:根据梁高度不同,配置不同信息的拉筋。
影响:影响梁属性中拉筋的默认值。
3、暗梁/连梁/边框梁箍筋及拉筋弯折角度:提供三种选择来源:施工工艺不同影响范围:弯折角度不同,按外边线计算时,箍筋及拉筋长度不同。
平法技术讲解
山西神剑建设监理有限公司监理工程师培训教材之七平法技术应用讲解张红武平法技术应用讲解第一章概述一、“平法”概念“平法”是指“建筑结构平面整体设计方法”的简称。
平面整体设计方法,概括来讲,是把结构构件的尺寸和配筋,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套新型完整的结构设计。
二、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统,主系统由多个子系统构成:结构设计总说明、基础及地下结构、柱墙结构、梁结构、楼板及楼梯结构,各子系统有明确的层次性、关联性、功能性和相对完整性和功能性。
1.层次性:设计总说明基础及地下结构柱、墙梁楼梯,均为完整的子系统。
2.关联性:结构设计总说明与基础、柱、剪力墙、梁、楼板及楼梯关联;柱、墙以基础及地下结构为支座柱、墙与基础及地下结构为关联;梁以柱(墙)为支座梁与柱(墙)关联;楼板及楼梯以梁、墙为支座楼板及楼梯与梁、墙关联。
3.相对完整性:基础及地下结构自成体系,柱及墙自成体系,梁自成体系,板与楼梯自成体系。
4.功能性:(1)结构设计总说明——属于整个结构的纲领性文件,其功能是对结构进行整体介绍,并对各个部分作出相关规定的通用规定;(2)基础及地下结构平法施工图——其功能为表达全部基础构件的设计要素及构造,以及关联表达其所支承的柱或剪力墙的定位;(3)柱及剪力墙结构平法施工图——其功能为表达全部柱及剪力墙构件的设计要素及构造,以及关联表达其所支承的梁或板的定位;(4)梁结构平法施工图——其功能为表达全部梁构件的设计要素及构造,以及关联表达其所支承的楼板与楼梯的定位;(5)楼板与楼梯结构平法施工图——其功能为表达自身的设计要素及构造。
三、“平法”应用原理1.将结构设计分为“创造性设计”内容与“重复性”(非创造性)设计内容两部分。
两部分为对应互补关系,合并构成完整的结构设计;2.设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分;3.重复性设计内容部分:主要是节点构造和杆件构造以“广义标准化”方式编制成国家建筑标准构造设计。
砌体加筋——基于计算设置学新平法
砌体加筋——基于计算设置学新平法从计算设置学平法——砌体结构的计算学习砖混结构的特点:承重主要是砖、砌块,混凝⼟的马⽛槎柱、拉结筋与圈梁⼀起使建筑更具有整体性、更坚固。
框架结构中砖混部分⽬前主要是⽤于填充墙、跨度较⼤墙、阳台、屋⾯⼥⼉墙、出屋⾯构筑物等在施⼯过程中,⼀般是先扎好构造柱钢筋,再砌墙,布置砌体加筋、圈梁、过梁,最后浇注构造柱混凝⼟,或者分段浇注。
在框架结构中,⼀般是在有构造柱位置,框架梁顶和底预留钢筋,在框架柱上预留砌体拉结筋。
下⾯我们⼀起来学习⼀下砖混结构中各构件的特点及钢筋的计算:⼀、算量基本⽅法砌体加筋砌体加筋布置在砖墙内,与构造柱或框架柱连接,起到了很好的拉结作⽤,是整个墙整体性,柔性更好。
1、砌体通长筋:砌体通长筋是每隔⼀定间距布置,⽤砂浆跟砖砌体砌筑在⼀起。
长度=净长-保护层+弯折-保护层+弯折根数=(砌体净⾼-2*s/2)/间距说明:(1)计算砌体净⾼时按实际布置⾼度进⾏计算,实际⾼度指当前位置扣除梁(考虑梁的原位标注)、板、基础构件后的实际⾼度。
当前位置存在砖墙时,则优先按砖墙的净⾼度计算;如当前位置⽆板、梁、基础、墙、柱时,则按层⾼计算。
(2)数量算法还应根据计算设置的算法确定,计算⾼度还需要扣减上下的起步距离。
2、横向短筋:长度=净长-2*保护层根数=(净长-2*起步)/间距*通长筋根数3、砌体加筋:砌体加筋分为L形、T形、⼗字形、⼀字形4种形式。
砌体加筋的长度计算中,锚固、弯折等取软件计算设置中的值;根数计算同砌体通长筋。
⽆洞⼝时:外墙拐⾓:外侧筋:长度=拉筋伸⼊墙内长度+砖墙厚度-bhc+拉筋伸⼊墙内长度+砖墙厚度-bhc+2*弯折长度Lw,内侧筋:长度=2*(拉筋伸⼊墙内长度+锚固长度la+弯折长度Lw)+砖墙厚度-2*bhc参见图集03G363第10页所⽰:39内墙拐⾓:长度=2*(拉筋伸⼊墙内长度+锚固长度La+弯折长度Lw)+构造柱截⾯b(h)-2*bhc参见图集03G363第11页所⽰:40有洞⼝时:当砌体加筋遇洞⼝且洞⼝边⽆暗柱时,按钢筋伸到洞⼝边减保护层处理;当砌体加筋遇洞⼝且洞⼝边有构造柱时,按钢筋伸⼊洞⼝边构造柱⾥⼀个锚固la计算。
建筑学平法施工图
此梁箍筋是φ8间距200,加密区间距100 ,两支箍筋, 梁上部贯穿直径为25mm旳钢筋2根;梁顶相对于楼层 标高24.950低0.100m
表达梁支座上部有 四根纵筋
表达悬挑部分旳箍筋 该跨梁下部配筋
该跨梁下部配筋,上一排纵筋为2 25,下 一排纵筋为4 25全部伸入支座
图 KL-1配筋图(平法)
当梁下部纵向钢筋多于一排时,用“/”号将各排纵向钢 筋自下而上分开。 例如梁筋为两排,上排为2φ25,下排为4φ25,全部钢筋伸 入支座。
当梁下部纵向钢筋不全部伸入支座时,将梁支座下部纵筋 降低旳数量写在括号内。例如梁下部注写为6φ25 2(2)/4 表 达梁下部为双排配筋,其中上排2φ25不伸入支座,下排4φ25 全部伸入支座。
(2)梁旳截面注写方式 梁旳截面注写方式是在按层绘制旳梁平面布置图上分别 在不同编号旳梁中各选择一根梁用剖面号引出配筋图,并 在剖面上注写截面尺寸和配筋旳详细数值表达梁旳施工图 。采用这种体现方式,合用于体现异形截面梁旳尺寸与配 筋,或平面图上梁距较密旳情况。
6.剪力墙平法施工图旳表达措施
剪力墙旳平法表达分为截面注写方式和列表注写方式, 采用这两种表达措施均在平面布置图上进行。
标柱,施工时原位标柱取值优先。
平面注写方式是在梁旳平面布置图上,将 不同编号旳梁各选一根,在其上直接注明梁代 号、断面尺寸B×H(宽×高)和配筋数值。当 某跨断面尺寸或箍筋与基本值不同步,则将其 特殊值从所在跨中引出另注。
集中注写 :
KL2(2A)300×650 (-0.100)
梁代号
梁序号
梁跨数
1)集中标注 集中标注旳形式如图4◆所示。
①梁截面原则规则。当梁为等截面时,用b×h表达。 当为加腋梁时用b×h Yc1×c2表达,其中c1为腋长,c2为
建筑结构基础第14章 混凝土结构施工图平法制图规则
和序号组成。然后从相同编号的柱中选择一个截面,按另一种 比例原位放大绘制柱截面配筋 图,并在各配筋图上继其编号 后再注写截面尺寸b×h (对于圆柱改为圆柱直径)、角筋 或全 部纵筋(当纵筋采用同一种直径且能够图示清楚时)、箍筋的具 体数值。在柱截面配 筋图上标注柱断面与轴线关系b1、b2、 hl、h2具体数值。
8
(6)注写柱子箍筋,应包括钢筋种类代号、直径与间距。
当为抗震设计时,用斜线区分柱端箍筋加密区与柱身非加密 区长度范围内箍筋的不同间距(加密区长度由标准构造详图来 反映)。当箍筋沿柱全高为同一种间距时,则不使用斜线。当 圆柱采用螺旋箍筋时,需在箍筋前加“L”。当柱纵筋采用搭 接连接,且为抗震设防时,搭接接头范围内箍筋加密做法也用 标准构造详图来反映;当为非抗震设防时,在柱纵筋搭接长度 范围内的箍筋加密,应由设计者另行注明。
1
平法制图规则的基本要求如下: (1) 平法适用于各种现浇混凝土结构的基础、柱、剪力墙、
梁、板、楼梯等构件的施工图设计。对于复杂的工业与民用 建筑尚需增添模板、开洞和预埋件的平面图。 (2) 平面整体配筋图上直接表示各构件的尺寸、配筋和所选 用的标准构造详图。各构件的尺寸和配筋值可按平面注写式、 列表注写式和截面注写式三种方法表示。 (3) 在绘制平面整体配筋图时,应将所有构件分类编号,编 号中含有类型代号和序号等,其中类型代号的主要作用是指 明所选用的标准构件详图;在标准构件详图上,也应按其所 属构件类型注明代号,以明确该详图和平面整体配筋图中相 同构件的互补关系,使两者合并构成完整的设计。
第14章 混凝土结构施工图平法制图规则
建筑结构施工图平面整体设计方法(简称平法),包括常
用的平面现浇混凝土柱、 墙、梁三种构件的整体表示法制 图规则和标准构造两大部分内容。平法的表达形式是把混凝 土结构构件的尺寸和配筋等,按照平面整体表示法制图规则, 整体直接表达在各类构件的结构平面布置图上,再与标准构 造详图相配合,形成一套比较新型完整的结构施工图。
结构施工图平法与BIM
结构施工图平法与BIM随着建筑行业的不断发展,结构施工图平法和BIM(建筑信息模型)已成为两种重要的工程技术。
本文将介绍这两种技术的概念、应用场景和优势,并探讨它们的未来发展。
结构施工图平法结构施工图平法是一种用于表示结构施工图的设计、制作和施工的方法。
它利用平面和立体的方法,将建筑结构划分为不同的构件,并对这些构件进行标注和说明。
结构施工图平法的原则是“平面表示为主,辅以必要的剖面和立面表示”,以便更清晰地表达设计意图和施工要求。
在结构施工图平法中,设计师需要遵循一系列基本原则,例如简化施工、优化结构、标注明确等。
设计师还需要遵循一定的设计流程,例如对结构进行受力分析、进行结构优化、绘制施工图纸等。
同时,还要注意一些常见问题,如施工可行性问题、结构安全性问题等。
BIM是一种基于计算机技术的建筑设计和管理系统,它将建筑工程的各个阶段集成到一个共享的数字化模型中。
从设计到施工,BIM能够帮助设计师、工程师和其他专业人员更好地协作,以提高效率、减少错误和降低成本。
在BIM中,建筑结构的所有信息都存储在一个共享的数字化模型中。
这使得不同专业人员可以同时访问和使用这些信息,从而更好地协调工作和减少冲突。
BIM还可以进行虚拟仿真和分析,以便更好地预测和控制建筑工程的性能和质量。
BIM在结构施工图中的应用具有许多优势。
它可以帮助设计师更好地了解建筑结构的信息,从而更好地进行设计和优化。
BIM可以提高不同专业人员之间的协作效率,减少沟通障碍和误解。
BIM可以减少设计变更和错误,从而降低成本和风险。
结论和建议结构施工图平法和BIM是两种重要的工程技术,它们在建筑行业中具有广泛的应用前景。
结构施工图平法是建筑设计的基础,它为建筑施工提供了重要的指导和依据。
而BIM则是一种先进的数字化管理系统,它可以帮助专业人员更好地协作和优化建筑设计。
为了更好地推广和应用这两种技术,我们需要加强教育培训和实践经验分享。
我们还需要制定更加完善的技术标准和规范,以确保这两种技术在应用过程中具有更好的可行性和可操作性。
砌体结构平法
混凝土强度等级
锚固长度Lae
搭接长度Lle
B12
C20
480
600
B14
C20
560
700
B16
C20
640
800
A12
C20
420
480
A14
C20
490
560
A16
C20
560
640
根据03G363图籍第22页,构造柱锚入混凝土基础。
在软件中,通过【节点设置】中【构造柱遇混凝土基础插筋节点】中节点一来实现,见下图:
(3)植筋做法:
绑扎:植筋长度=计算设置中(植筋锚固深度)zjsd+绑扎长度lle
非绑扎:植筋长度=计算设置中(植筋锚固深度)zjsd+露出长度Lc
三、砌体加筋
砌体加筋布置在砖墙内,与构造柱或框架柱连接,起到了很好的拉结作用,是整个墙整体性,柔性更好。
1.砌体通长筋:
砌体通长筋是每隔一定间距布置,用砂浆跟砖砌体砌筑在一起。
下面就分别介绍两种结构中构造柱的算法:
(一)砖混结构:
1.基础层
(1)纵筋
①构造柱下有混凝土基础或圈梁,构造柱则以混凝土基础或圈梁生根,纵筋插筋长度=基础层层顶标高-基础底标高-混凝土基础厚度或圈梁高度+基础内锚固lae+Lle;
构造柱内纵筋的锚固长度Lae、搭接长度Lle在03G363图籍第5页中给出了取值:
(二)框架填充墙结构:
填充墙构造柱的计算需要考虑其做法,一般有3种做法,软件见第14项设置:
1.预留钢筋做法:
在主体结构楼板混凝土浇筑前,根据建筑施工图确定好构造柱的位置,在构造柱的底部预留插筋,插筋露出板面的长度满足搭接长度即可。在构造柱的顶面梁底或板底位置的梁底模板或板底模板上打孔预留插筋。后期二次结构施工时,
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
从计算设置学平法之九——砌体结构的计算设置介绍砖混结构的特点:承重主要是砖、砌块,混凝土的马牙槎柱、拉结筋与圈梁一起使建筑更整体、更坚固。
目前,框架结构中砖混部分,主要是用于填充墙、跨度较大墙、阳台、屋面女儿墙、出屋面构筑物等。
在施工过程中,一般是先扎好构造柱钢筋,再砌墙,布置砌体加筋、圈梁、过梁,最后浇注构造柱混凝土,或者分段浇注。
在框架结构中,一般是在有构造柱位置,框架梁顶和底预留钢筋,在框架柱上预留砌体拉结筋。
下面我们一起来学习一下砖混结构中各构件的特点及钢筋的计算:一、算量基本方法:一、构造柱:构造柱的计算与框架柱是有区别的。
框架柱各构造都可参照03G101图籍计算,而构造柱较多是大样直接给出了长度等值,所以构造柱创造性很大,基本没有严格的规范,但是也有规律可循。
构造柱分类:砌体结构计算设置中,第8项【是否属于砖混结构】。
选择“是”,按照砖混结构构造柱计算;选择“否”,按照框架填充墙构造柱计算。
下面就分别介绍两种结构中构造柱的算法:(一)砖混结构:1.基础层(1)纵筋①构造柱下有混凝土基础或圈梁,构造柱则以混凝土基础或圈梁生根,纵筋插筋长度=基础层层顶标高-基础底标高-混凝土基础厚度或圈梁高度+基础内锚固lae+Lle;构造柱内纵筋的锚固长度Lae、搭接长度Lle在03G363图籍第5页中给出了取值:B16 C20 640 800A12 C20 420 480A14 C20 490 560A16 C20 560 640根据03G363图籍第22页,构造柱锚入混凝土基础。
在软件中,通过【节点设置】中【构造柱遇混凝土基础插筋节点】中节点一来实现,见下图:其中节点二是按传统算法,即纵筋伸至基底弯折,与框架柱相似,但此处的弯折一般会在总说明或备注里给出,而不需要像框架柱那样去判断。
②构造柱下无混凝土基础或圈梁时,构造柱伸入基础砖墙内。
底层纵筋长度=500+室内外高差+Lle (其中:Lle是楼层(首层)地面标高以上的搭接长度)根据03G363图籍第20页在软件中,通过【节点设置】中【构造柱遇非混凝土基础插筋节点】来实现,见下图:绑扎:底层纵筋长度 = 当前层当前位置柱顶标高−当前层当前位置柱底标高 - 保护层 + 上层露出长度 + LlE焊接:底层纵筋长度 = 当前层当前位置柱顶标高 - 当前层当前位置柱底标高 - 保护层 + 上层露出长度(2)箍筋:长度=(b-2*保护层+h-2*保护层)*2+2*弯折长度+8*d构造柱遇混凝土基础:根数=2(取计算设置中的设定值)+ceil((基础层高-基础厚度-起步)/加密间距)+1注:当(基础层高-h)<=0时,N=2(取计算设置中的设定值)构造柱遇非混凝土基础:根数=ceil((底层纵筋长度-起步)/加密间距)+12.中间层:(1)纵筋截面无变化:中间层钢筋连续通过:纵筋长度=层高+搭接(绑扎),纵筋长度=层高-500+500(焊接)截面有变化:有两种情况。
一种是楼层变截面,即相邻楼层的截面发生变化,一种是层内变截面,即同一楼层柱截面发生变化。
不同的情况对应不同的节点。
①楼层变截面:②层内变截面:软件提供的节点设置【构造柱变截面无节点构造】下部柱纵筋:伸至变截面处减保护层后弯折,弯折取节点图中所输入的值,初始默认为200;弯折长度=c-保护层+200上部柱纵筋:从变截面处开始锚固入下部柱内,锚固长度为节点图中所输入的值,默认为lae(2)箍筋加密长度应按照计算设置中第4项进行计算;节点区:构造柱遇到梁(包含圈梁或非圈梁)时,均考虑节点加密,根数=ceil(上加密长度/加密间距)+1+ceil((下加密长度-起步)/加密间距)+1+ceil((节点高/加密间距)+ceil(柱高度-上加密长度-下加密长度-节点高)/间距-1注:起步取计算设置中第6项的值,当柱高<=上加密+下加密+节点高时,则构造柱全长加密。
3.顶层:根据03G363图集第6页的构造图,构造柱纵筋锚入圈梁内Lae。
软件提供【顶层锚固节点一】,柱纵筋=层高-节点高+锚固根据03G363图集第7页的构造图,构造柱纵筋伸至柱顶弯折,弯折长度默认为Lae。
软件提供【顶层锚固节点二】,柱纵筋=层高-保护层+节点设置中的顶层弯折(二)框架填充墙结构:填充墙构造柱的计算需要考虑其做法,一般有3种做法,软件见第14项设置:1.预留钢筋做法:在主体结构楼板混凝土浇筑前,根据建筑施工图确定好构造柱的位置,在构造柱的底部预留插筋,插筋露出板面的长度满足搭接长度即可。
在构造柱的顶面梁底或板底位置的梁底模板或板底模板上打孔预留插筋。
后期二次结构施工时,将构造柱纵筋与上下预留的钢筋进行搭接,来实现构造柱与上下部梁的拉结。
插筋的锚固长度和露出长度由设计人员在结构设计总说明中注明。
对于采用上下部均预留钢筋的做法,计算设置中第10项,选择“否”,如下图所示:计算结果如下。
上下均预留一段钢筋,与中间纵筋搭接,如下图所示:选择“是”,上下采用预留钢筋,遇非圈梁贯通,如下图所示:2.植筋做法:主体结构施工完毕,做二次结构时根据所放出的填充墙线位置,在主体结构上用电钻在构造柱纵筋位置进行打孔,然后用结构胶采用植筋的方式进行构造柱钢筋与肢体结构的连结施工,来实现构造柱与上下部梁的拉结,做法如下图所示:在软件中,我们对应的设置见下图所示:以中间层的构造柱为例,来查看计算结果,如下图所示:按照植筋做法示意图中所示,每一层的纵筋分为3段,上下部植筋和中间的纵筋搭接。
如上图计算结果所示,“全部纵筋.1”,表示柱中间层净高部分的钢筋长度,“构造柱植筋.1”表示上下部与圈梁连接的植筋长度,分为和中间钢筋的搭接长度和锚固长度。
3.预留埋件做法:在主体结构楼板混凝土浇筑前,根据建筑施工图确定好构造柱的位置,在每层构造柱的下部梁中预埋插筋,插筋的锚固长度和露出长度由设计人员在结构设计总说明中注明。
在每层构造柱的顶端主体结构框架(非框架)梁底或板底位置放置预埋件。
后期二次结构施工时,将构造柱纵筋水平弯折后与上部梁中底部预埋的铁件焊接,来实现构造柱与上部梁的拉结;焊接长度单面焊时不小于10d,双面焊时不小于5d,d为构造柱纵向钢筋直径。
为满足构造柱不限制上下梁相对变形的要求,当构造柱混凝上浇至距梁底200mm时,换成水泥砂浆浇至主体框架梁底。
这样构造柱顶部在上下梁有相对变形时具有一定的可压缩性,从而不会影响上下梁的相对变形。
具体做法见下图所示:在软件中,我们对应的设置见下图所示:以中间层的构造柱为例,来查看计算结果,如下图所示:“全部纵筋.1”表示纵筋与下部预留钢筋搭接,并且上部与预埋件焊接,弯折长度为10d。
“构造柱预留钢筋.1”表示下部预留钢筋的计算,长度为端部弯折和与纵筋的搭接长度之和。
箍筋:长度:同砖混结构中构造柱的算法根数:加密长度同砖混结构中构造柱取值,但填充墙构造柱遇非圈梁不考虑节点内箍筋;遇圈梁时根据计算设置考虑圈梁内是否加密,默认不加密。
根数=ceil(上加密长度/加密间距)+1+ceil((下加密长度-起步)/加密间距)+1++ceil(柱高度-上加密长度-下加密长度-节点高)/间距-1注:起步取计算设置中“构造柱第一个箍筋距楼面的距离”的值,当柱高<=上加密+下加密+节点高时,则构造柱全长加密。
二、圈梁圈梁常常出现在砖混结构中,主要起拉接作用。
在框架结构中,当其层高超过4.5m时,按设计需要也会在楼层1/2层高处设置一道圈梁,俗称卧梁。
圈梁依据所在位置不同,分为外墙圈梁和内墙圈梁,但是无论哪种圈梁,其配筋都不复杂:通常分为纵筋和箍筋,另外圈梁在墙体转角处还会设置转角筋、附加箍筋等。
1.纵筋:(1)L相交拐角处纵筋的处理:一般传统做法,外侧纵筋连续通过,内侧纵筋锚入相邻圈梁内或构造柱内La(见下图节点1),另一种传统算法为内、外侧纵筋均伸至端部弯折,弯折长度Lw取图中所输入的值(见下图节点2);(2)当圈梁丁字相交时,传统算法是纵筋锚入相邻圈梁内(见下图节点1)或纵筋伸至端部弯折,弯折长度Lw取节点图中输入的数值(见下图节点2);(3)一字相交时,传统算法是纵筋伸至端部弯折,见下图所示:2.斜筋:长度=(圈梁宽度-保护层)/sin45+(圈梁宽度-保护层)/sin45+2*弯折长度(取计算设置中的值)数量=属性中定义的数量3.放射箍筋:b边=sqrt((圈梁宽度-2*保护层)^2+(圈梁宽度/2-保护层)^2) (sqrt为开方)h边=圈梁高度-2*保护层箍筋长度=(b边+h边)*2+2*11.9*d数量=属性中定义的数量注:①.不同放射位置的箍筋长度计算是不一样的,软件计算时进行了区分;②.当圈梁拐角处有构造柱时,则软件不计算放射箍筋;4.圈梁箍筋:按图纸截面尺寸,根据箍筋公式进行计算;5.侧面钢筋:在砖混结构中,圈梁的高度少会大于450mm,存在侧面纵筋的情况很少。
但是砖混结构中往往会存在简支梁,高度大于450mm是要设置侧面纵筋。
①侧面纵筋,通常和框架梁同理,当梁高大于450mm时需要设置侧面纵筋。
有侧面钢筋时,在圈梁构件的其他属性里定义,与框架梁不同的是,不分构造筋和抗扭筋,直接输入根数+级别+直径即可。
②计算方法是净长+锚固值,锚固值一般为15d,可以在计算设置第24项中设置。
③有侧面纵筋,就会存在拉筋,拉筋配置参照计算设置第18项。
6.圈梁钢筋做法:工程中,有很多二次结构中的圈梁与框架柱、剪力墙、梁、基础梁相连接,此时对圈梁就有一定的做法要求,目前在施工现场通常采用以下3种做法:预留钢筋、预埋件、植筋。
下面就一一介绍其算法:(1)预留钢筋做法:纵筋长度=Lae(取计算设置中的锚固深度值)+Lc(与圈梁纵筋进行搭接的长度)(2)预埋件做法:圈梁纵筋与预埋件焊接,焊接长度Lw取计算设置中的设置的第28项、第29项;(3)植筋做法:绑扎:植筋长度=计算设置中(植筋锚固深度)zjsd+绑扎长度lle非绑扎:植筋长度=计算设置中(植筋锚固深度)zjsd+露出长度Lc三、砌体加筋砌体加筋布置在砖墙内,与构造柱或框架柱连接,起到了很好的拉结作用,是整个墙整体性,柔性更好。
1.砌体通长筋:砌体通长筋是每隔一定间距布置,用砂浆跟砖砌体砌筑在一起。
长度=净长-保护层+弯折-保护层+弯折根数=(砌体净高-2*s/2)/间距*同一高度处通长筋根数说明:(1)计算砌体净高时按实际布置高度进行计算,实际高度指当前位置扣除梁(考虑梁的原位标注)、板、基础构件后的实际高度。
当前位置存在砖墙时,则优先按砖墙的净高度计算;如当前位置无板、梁、基础、墙、柱时,则按层高计算。
(2)数量算法还应根据计算设置的算法确定,计算高度还需要扣减上下的起步距离。
2.横向短筋:长度=净长-2*保护层根数=(净长-2*起步)/间距*通长筋高度上的排数3.砌体加筋:砌体加筋分为L形、T形、十字形、一字形4种形式。
