化工仪表及自动化第二版教学设计一、教学目的本教学设计旨在通过对化工仪表及自动化的讲解，使学生掌握化工仪表和自动化的基本知识，了解仪表的性能和使用方法，掌握自动化系统的结构和工作原理，能够对化工生产过程进行监控和控制。

二、教学内容1.化工仪表的分类和性能–仪表的分类和选择–仪表的性能指标–仪表的工作原理和使用方法2.传感器的原理和应用–传感器的分类和特点–传感器的工作原理–传感器的应用和使用方法3.控制系统的原理和结构–控制系统的基本原理–控制系统的结构和组成–控制系统的稳定性和调节性能4.数字化控制系统–数字化控制系统的概念和特点–PLC控制系统的硬件和软件架构–DCS控制系统的硬件和软件架构三、教学重点和难点教学重点：掌握化工仪表和自动化控制系统的基本知识，理解传感器的原理和应用。

教学难点：深入理解控制系统的原理和稳定性调节性能，能够应用数字化控制系统对化工生产过程进行监控和控制。

四、教学方法1.讲授法：通过教师讲解课堂教学。

2.实验法：通过实验教学，帮助学生掌握仪表和传感器的使用技能。

3.课堂讨论法：通过给出案例，进行讨论，促进学生思考和讨论。

五、教学手段和设备1.课堂黑板、教科书和讲义。

2.实验室设备：pH计、温度计、压力计、流量计、液位计等化工仪表，传感器实验箱等设备。

3.数字化控制系统仿真软件。

六、实验教学方案实验一：仪表的工作原理和使用方法实验目的：通过对不同类型的化工仪表进行实验，掌握仪表的性能和使用方法。

实验内容：1.pH计的使用方法。

2.温度计的使用方法。

3.压力计的使用方法。

4.流量计的使用方法。

5.液位计的使用方法。

实验二：传感器的原理和应用实验目的：通过对传感器原理和应用的讲解及实验，掌握传感器的工作原理和应用技能。

实验内容：1.热电偶传感器的原理和应用。

2.压力传感器的原理和应用。

3.电导率传感器的原理和应用。

4.红外线传感器的原理和应用。

实验三：数字化控制系统实验目的：通过数字化控制系统的模拟实验，理解控制系统的原理和软件架构。

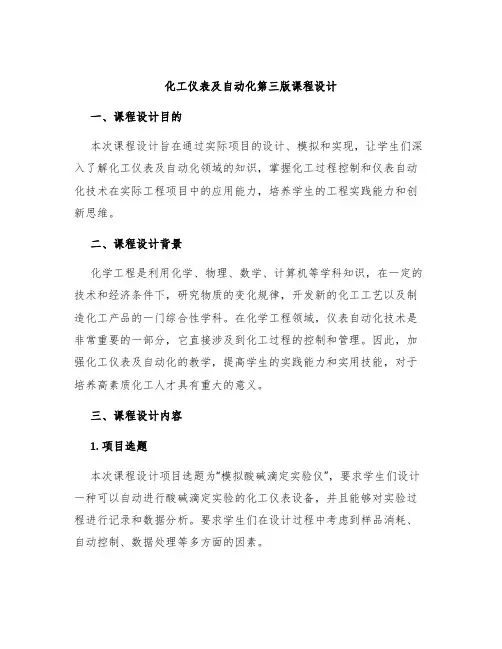

化工仪表及自动化第三版课程设计

化工仪表及自动化第三版课程设计一、课程设计目的本次课程设计旨在通过实际项目的设计、模拟和实现，让学生们深入了解化工仪表及自动化领域的知识，掌握化工过程控制和仪表自动化技术在实际工程项目中的应用能力，培养学生的工程实践能力和创新思维。

二、课程设计背景化学工程是利用化学、物理、数学、计算机等学科知识，在一定的技术和经济条件下，研究物质的变化规律，开发新的化工工艺以及制造化工产品的一门综合性学科。

在化学工程领域，仪表自动化技术是非常重要的一部分，它直接涉及到化工过程的控制和管理。

因此，加强化工仪表及自动化的教学，提高学生的实践能力和实用技能，对于培养高素质化工人才具有重大的意义。

三、课程设计内容1. 项目选题本次课程设计项目选题为“模拟酸碱滴定实验仪”，要求学生们设计一种可以自动进行酸碱滴定实验的化工仪表设备，并且能够对实验过程进行记录和数据分析。

要求学生们在设计过程中考虑到样品消耗、自动控制、数据处理等多方面的因素。

2. 设计方案基于上述项目选题的要求，对于课程设计的设计方案可以分为以下几个步骤：（1）选定酸碱滴定实验仪的类型和结构，确定仪器的外观、各个部件的布局以及材料的选择。

（2）确定酸碱滴定实验仪的控制方式，选用传统的手动控制模式还是采用自动控制模式，并在此基础上设计控制系统和程序。

（3）设计数据采集系统和处理方式，确定数据采集参数，比如温度、pH值、样品消耗量等，并将数据传输给计算机进行处理和分析。

（4）完成实验仪器的样机制作和测试，优化设计方案，完善测试数据和计算机控制程序。

3. 实验操作及测试本次课程设计项目的最终目标是能够成功实现酸碱滴定实验仪的设计和制作，因此实验操作和测试是非常重要的环节。

让学生们进行实际操作和测试，发现问题并进行解决，是本次课程设计的重点。

要求学生们能够理解酸碱滴定实验仪的原理和工作方式，掌握实验仪器的操作和调试技能，熟悉计算机控制程序的编写和实现。

在实验操作和测试中，要求学生们记录实验数据和测试结果，对于发现的问题进行分析和解决。

化工仪表及自动化教案

化工仪表及自动化教案一、教学目标：1. 让学生了解化工仪表的分类和基本原理。

2. 使学生掌握化工自动化的基本概念和系统组成。

3. 培养学生运用化工仪表和自动化技术解决实际问题的能力。

二、教学内容：1. 化工仪表的分类和基本原理2. 压力、流量、温度、液位等基本参数的测量方法3. 化工自动化的基本概念和系统组成4. 常用自动控制仪表及其应用5. 自动化控制系统的设计和实施三、教学方法：1. 讲授：讲解化工仪表和自动化技术的基本原理、概念和应用。

2. 演示：通过实物或动画演示化工仪表的工作原理和自动化系统的运行过程。

3. 案例分析：分析实际工程案例，让学生了解化工仪表和自动化技术在实际中的应用。

4. 小组讨论：分组讨论自动化控制系统的设计和实施，培养学生的团队协作能力。

四、教学准备：1. 教材、教案、课件等教学资源。

2. 化工仪表模型、图片、视频等教学素材。

3. 计算机、投影仪等教学设备。

1. 导入：通过提问或情景创设，引发学生对化工仪表和自动化技术的兴趣。

2. 讲解：详细讲解化工仪表的分类、基本原理和应用，以及自动化系统的组成和设计。

3. 演示：展示化工仪表模型或动画，让学生直观地了解其工作原理。

4. 案例分析：分析实际工程案例，让学生了解化工仪表和自动化技术在实际中的应用。

5. 小组讨论：分组讨论自动化控制系统的设计和实施，培养学生解决实际问题的能力。

6. 总结：对本节课的主要内容和知识点进行归纳总结。

7. 作业布置：布置相关练习题，巩固所学知识。

六、教学评估：1. 课堂问答：通过提问方式检查学生对化工仪表和自动化基础知识的理解程度。

2. 小组讨论：评估学生在小组讨论中的参与程度和问题解决能力。

3. 作业批改：检查学生对课堂所学知识的掌握情况，以及对实际问题的分析能力。

4. 期中考试：设置期中考试，全面评估学生对课程内容的掌握情况。

七、教学拓展：1. 邀请相关领域的专家或企业代表进行讲座，分享实际工作经验和行业动态。

化工仪表及自动化教案

超声波液位计
通过发射超声波并接收其反射波来测量液位高度，具有非接触、高精度、可靠稳定等特点。
温度控制策略
热电偶温度控制器
01
利用热电偶产生的热电势与温度之间的线性关系，实现对温度
的测量和控制。
PID温度控制
02
采用比例、积分、微分控制算法，对温度进行精确控制，具有
响应快、精度高等优课程介绍与教学目标 • 化工仪表基础知识 • 自动化控制系统概述 • 典型化工过程控制策略 • 先进控制技术在化工过程中的应
用 • 实验操作与案例分析 • 课程总结与展望
目录
01
课程介绍与教学目标
课程背景与意义
化工仪表及自动化是化学工程与工艺专业的重要课程，对于培养学生的工程实践能力和创新意识具有重要作用。
用于测量管道中流体的流量，为流量控制提供准确依据。
PID流量控制
采用PID算法对流量进行闭环控制，实现流量的精确调节。
流量调节阀
根据流量计的反馈信号，自动调节阀门的开度，从而控制管道中的流量。
05
先进控制技术在化工过程中
的应用
预测控制技术应用
模型预测控制（MPC）
基于过程模型进行预测，通过优化算法实现控制目标，适用于多变量、非线性、时变系统。
强调化工生产中的安全问题，探讨仪表的防护措施及故障处理。
学生学习成果评价
知识掌握程度
通过课堂表现、作业和考试等方式评估学生对课程内容的掌握情况。
实践能力
考察学生在实验、课程设计和实习等环节中的动手能力和问题解决能力。
创新思维
鼓励学生提出新颖的观点和解决方案，培养其创新意识和能力。
未来发展趋势预测
06

化工仪表及自动化教案-2024鲜版

应用场景
石油化工、天然气、水处理等行业的管道、容器等设备的压力控制。
39
实例三：液位控制系统
系统组成
液位传感器、变送器、控制器、执行器等。
2024/3/27
工作原理
通过液位传感器检测液位信号，变送器将信号转换为标准信号，控制器根据设定值与测量值的偏差输出控制信号，执行器根据控制信号调节阀门开度或泵转速，从而控制液位。
10
03
自动化控制系统概述
2024/3/27
11
控制系统组成及原理
控制器
执行器
接收测量信号，与设定值比较，产生控制信号。
将控制信号转换为操作变量，驱动被控对象。
2024/3/27
被控对象
测量变送器
被控制的工艺设备或生产过程。
12
将被控对象的被控变量转换为标准信号，传递
给控制器。
控制方式分类及应用
34
系统调试与优化
2024/3/27
• 故障排查与处理：在调试过程中遇到故障时及时排查并处理，确保系统稳定运行。 35
系统调试与优化
2024/3/27
性能优化
针对系统性能瓶颈进行优化，提高系统运行效率。
控制策略优化
根据实际应用情况调整控制策略参数，提高控制精度和稳定性。
维护升级
定期对系统进行维护和升级，以适应生产需求的变化和技术发展。
开环控制
控制器根据设定值产生控制信号，不接收反馈信号。适用于简单、稳定的系统。
2024/3/27
闭环控制
控制器接收反馈信号，与设定值比较后产生控制信号。适用于复杂、不稳定的系统，可提高控制精度和稳定性。
复合控制
结合开环和闭环控制的优点，提高系统响应速度和稳定性。适用于高精度、高稳定性的系统。

化工仪表及自动课程设计
