导读：下面展示的是隧道施工主要工序，图片均来源于合福铁路隧道施工现场。
洞口导向墙施工
洞口大管棚施工
洞口大管棚
进洞施工
洞内开挖打钻
布药爆破
超前小导管
拱部钢架、网片与超前小导管中下台阶立架支护
喷射混凝土
初支喷护完成
仰拱底开挖清理完成
仰拱初支施工
仰拱钢筋绑扎
中隔壁落底
中隔壁与仰拱填充混凝土纵向止水带固定
纵向排水盲管、无砂混凝土土工布铺设
铺设防水板
二衬钢筋绑扎
预埋槽道
二衬混凝土施工
边侧水沟电缆槽
端墙式洞门
帽檐斜切式洞门
喇叭口倒切式洞门
（来源：中交三航工程施工）
【峰会时间】 2015年8月22--23日
【峰会地点】中国●北京
【参会对象】房地产产业链董事长及核心高管（物业类大大欢迎）【电话咨询】182-****6399
【微信咨询】yes6399（长按复制）
【主办单位】住建部-—中国房地产O2O研究院
本次峰会主题
1.【互联网+】中国房地产O2O系统解决方案
2.【商业地产O2O】体验式商业购物中心
3.【文旅地产O2O】文化+旅游+地产+O2O
4.【住宅销售O2O】好屋中国、房多多、Q房、吉屋
5.【社区电商O2O】彩生活、社区001、小区无忧
6.【产业地产O2O】用互联网、改造传统产业
7.【地产众筹】房地产+互联网+金融新模式
主讲嘉宾。
暗挖隧道施工工艺及施工方法
暗挖隧道施工工艺及施工方法1.1 施工准备施工前准备好各项用水、用电及用风设备，确保物资齐备及设备的完好性。
隧道开挖前采用超前地质钻孔或地质雷达进行超前探测，进一步掌握前方地层地质情况。
按设计要求精确放样隧道的开挖轮廓线，同时按爆破方案在开挖掌子面布设炮孔。
1.2 洞身开挖洞身施工严格遵守先支护，后开挖，短进尺，快封闭，勤量测的原则。
在围岩开挖中主要采用爆破开挖，必要时用机械辅助，尽可能减少超挖及减轻对围岩的扰动和破坏。
洞身开挖采用台阶法开挖；上台阶超前5～8m，下台阶及早封闭成环；保持合理开挖循环进尺和圆顺的开挖轮廓线，减少对围岩的扰动。
爆破方案及参数见专项爆破方案。
隧道开挖断面净空必须符合设计要求，严格控制超欠挖。
1.2.1爆破设计原则（1）根据围岩特点合理选择周边眼间距及周边眼的最小抵抗线，辅助炮眼交错均匀布置，周边炮眼与辅助炮眼眼底在同一垂直面上，采用斜眼掏槽，以便减少钻眼数量，掏槽炮眼加深30cm。
（2）严格控制周边眼装药量，间隔装药，使药量沿炮眼全长均匀分布。
（3）钻爆施工采用2#岩石乳化炸药，塑料导爆管非电毫秒雷管起爆。
（4）采用毫秒微差有序起爆。
（5）开挖每循环进尺控制在1m以内，采用小直径钻孔控制爆破。
（6）所有爆破施工全部采用微差起爆方法，最大限度减少爆破振动对环境的影响。
（7）大块岩石二次破碎均采用机械破碎法。
1.2.2爆破参数1.2.2.1施工方法根据围岩性质不同，施工方法主要为Ⅳ～Ⅴ级围岩的台阶法施工。
1.2.2.2钻孔直径采用YT—28手持式凿岩机钻眼，钻头直径为Ф=42mm。
1.2.2.3炮眼间距a和排距b楔形掏槽孔倾斜角度（掏槽角）与岩性和隧道断面有关，一般为60°～75°，上下排距为40～90cm，填塞长度一般为炮孔长度20%，但不小于40cm。
辅助孔孔距及排距相近，一般取值60-90cm。
1.2.2.4光面爆破参数本工程地质复杂，裂隙发育，围岩风化程度较严重，因此采用小孔距、小线装药密度爆破，即利于光面形成，又可减小对围岩的扰动。
暗挖隧道施工工艺流程图
暗挖隧道施工工艺流程
图
1、施工竖井
竖井施工工艺流程图
全过程监控
2、马头门破除
马头门施工工艺流程图
浅埋暗挖法施工工艺流程图
3、初期支护
暗挖隧道施工必须严格遵循“管超前、严注浆、短开挖、强支护、快封闭、勤量测”的十八字方针。
暗挖施工流程如下图所示：
暗挖隧道初支施工工艺流程图
深孔注浆工艺流程图
超前小导管施工工艺流程图
钢架施工工艺流程图
图2.6.1-2 喷混凝土工艺流程图
暗挖隧道CRD法施工工艺流程图
图3.3.3-9 双侧壁导坑法开挖工艺框图（Ⅴ级围岩）
4、二次衬砌
暗挖隧道二衬施工工艺流程图
用心整理的精品word文档，下载即可编辑！！
防水层施工工艺流程图精心整理，用心做精品11。
隧道施工工艺及流程图
目录一、光面爆破施工及流程图 (2)二、超前大管棚施工及流程图 (6)三、超前小导管施工及流程图 (9)四、系统锚杆施工及流程图 (12)五、湿喷混凝土施工及流程图 (14)六、格栅/工字钢拱架施工及流程图 (16)七、结构防、排水施工及流程图 (18)八、衬砌施工及流程图 (29)九、仰拱及填充施工及流程图 (37)一、光面爆破施工及流程图隧道开挖必须尽可能减轻对围岩的振动，充分发挥围岩的自承能力。
钻爆作业是保证开挖断面轮廓平整准确、减少超挖、降低爆破振动、维护围岩自承能力的关键。
采用光面爆破技术进行爆破作业，根据围岩情况，及时修正爆破参数，以达到最佳爆破效果，保证开挖轮廓圆顺、准确，维护围岩自身承载能力，减少对围岩的扰动，爆破采用光面爆破。
周边眼残眼率硬岩达到80%以上，中硬岩达到60%以上。
光面爆破施工工艺流程见图1-1。
1-1 光面爆破施工工艺流程图在Ⅱ、Ⅲ级石质围岩施工时采用全断面开挖，均采用光面爆破技术施工。
每个作业面每天2～3个循环，每循环平均进尺约3.0～3.3m，每日进尺7.5～8m。
炸药选用爆速低、不怕水、有害气体少的乳化炸药。
非电毫秒雷管起爆，火雷管引爆。
炮眼直径d：选用42mm的钻孔直径。
炮眼深度L：Ⅱ类围岩炮眼深度约周边眼4.0m，掏槽眼5.5m，辅助掏槽眼5m。
抵抗线W：当炮眼直径在35～42mm的范围内时，抵抗线W与炮眼深度有如下关系W=（15～25）d或W=(0.3～0.6)L。
据此Ⅳ级围岩取W=50cm，Ⅱ、Ⅲ级围岩取55cm。
炮眼间距a：同一排两炮眼之间的距离与抵抗线之间的关系式为：W =（1.1～1.8）E。
根据以往的施工经验取W=1.25E，Ⅳ级围岩取E=62cm。
Ⅱ级围岩取70cm。
堵塞长度：不小于20cm。
掏槽眼形式:掏槽眼采用楔形掏槽，由于断面大掏槽眼角度布置方便，只要满足抵抗线不串通，至少20cm即可，将掏槽眼设置在偏中线一侧（左右均可）2.5～2.8m。

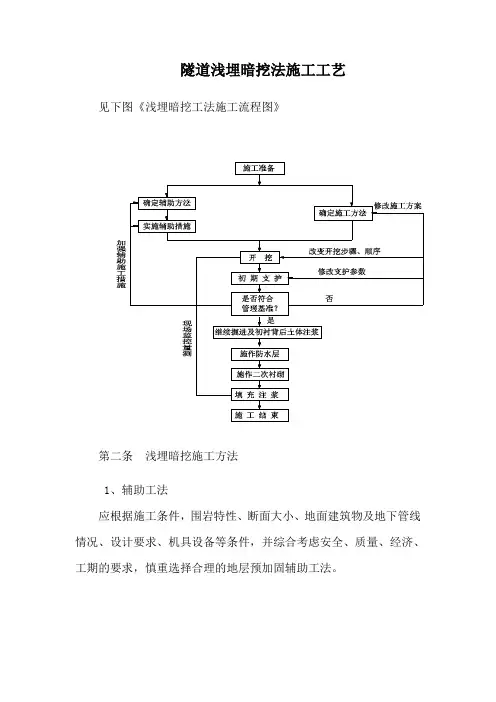

隧道浅埋暗挖法施工工艺
隧道浅埋暗挖法施工工艺见下图《浅埋暗挖工法施工流程图》第二条浅埋暗挖施工方法1、辅助工法应根据施工条件，围岩特性、断面大小、地面建筑物及地下管线情况、设计要求、机具设备等条件，并综合考虑安全、质量、经济、工期的要求，慎重选择合理的地层预加固辅助工法。
在电力隧道、热力隧道等断面施工中，一般采用超前小导管注浆加固。
在地铁车站渡线段等大型断面或隧道下穿重要管线和建筑物、构筑物等一般采用超前大管棚或超前大管棚与超前小导管注浆加固结合方式。
如条件允许，也可采用超前水平旋喷、超前水平搅拌等预加固方式。
在复杂地层，如流软流塑等地层中亦可采用地下水平冻结技术，预加固地层。
小导管超前注浆一般在开挖部位的上部沿全长进行，如果需要，在侧墙上部也要设置。
小导管用直径32～40mm的钢管制成，前方作成锥形，尾端有加强环，管身设有注浆孔。
小导管长度要根据开挖步距、外插角度、设备性能、搭接长度适当选取,一般管长2.5m～3.5m，。
根据工程实践，采用小导管超前压注纯水泥浆（加入适量速凝剂）或水泥－水玻璃浆，适用于砂卵石层或松散的回填土层，使用超细水泥浆液可适用于有水的粉细砂地层中。
浓硫酸＋氢氧化钠＋水玻璃＋水或纯水玻璃浆，适用于砂层或其它土层。
注浆压力一般控制在0.4-0.6Mpa，并根据现场试验结果确定。
2、土方开挖土方开挖方式的确定要根据土质情况、超前预加固方式、拟使用的施工机械等因素综合考虑。
一般采用的方式有：（1）土质较好的小断面隧道一般采用全断面法施工。
（2）土质较好的地铁单、双线隧道一般采用台阶法、短台阶法或上台阶分部开挖（即留核心土）法施工。
（3）大断面与大跨度隧道一般采用中隔墙台阶法、单侧壁导坑法、双侧壁导坑法施工。
（4）地下商场、车站等单层、多跨地下结构一般采用柱洞法、侧洞法、中洞法施工，在起拱有困难地段亦可采用平顶直墙工法施工。
在各种开挖方式中，要按照先上后下、相互错开的原则确定开挖顺序。
一般土层每次开挖步距为0.75m ，施工中要根据施工情况和监测结果进行调整。
隧道施工工艺全流程图
分次投料及喷射工艺流程图
测量放样
第 水泥 100Kg 一 砂（按干料计）S 次 ×100 投 粘 稠 粉剂与水 料 剂 C 泥一起加
×％ 液 剂 加 入
拌合水中
水 W/C=0.22
安设软式透水盲沟 绑扎钢筋
衬砌台车就位
模板加固与检查
第二 石子（以干料 次 投 计）G×100 料 速凝剂 C×%
拌浆
准备工作
安设小导管
制作小导管 钻 孔
联接管路 及密封孔
口
压
钻
施孔水工准是备
注浆
检查
压力流 是
量达到
达确定否到施工方法 要
（修改施要求工否？方案）
锚索制作
结束
锚索求开？安装 挖
（改变开挖步骤、顺序）
现场监控量测 注 浆
初期支护
修正支 护参数
立锚墩
是否
否
符合管理基准
张拉
是
防水隔离层
封孔注浆
二次衬砌
外部保护
光面爆破施工工艺流程图 喷射砼施工工艺流程框图
跟管钻进长 大管棚施工 工艺流程图
选择钻机 孔口测量定位
准备工作
光爆设计
钻具组合 地质调查
原因分析 开孔
架设工作平台
浅埋暗挖
放样布眼
法施工程
安放钻机
序框图
定位开眼
修改光爆设计 跟管钻进
动力头走完 最大行程
退钻、接杆、接管
继续跟管钻 进达设计孔
深否？
风水供应
退钻、卸杆、卸钻具 否
结束或移孔
钻湿 喷眼混 凝 土施工工
清孔
准备工作
装药
配料
砼配合比选修定
隧道工艺流程图
中铁十一局集团HJZQ-4 标隧道工艺流程图隧道工程边仰坡开挖工艺流程施工准备处理危石、地表清理洞口截排水系统施工按设计进行地表预加固分层开挖喷锚支护边仰坡面不合格支护质量检查处理合格安装进洞钢架预支护按正常程序进洞结束图 1 洞口边仰坡开挖及支护施工工艺流程图中铁十一局集团HJZQ-4 标隧道工艺流程图布设孔位钻孔清孔砂浆拌制注浆砂浆拌制锚杆制作锚杆入孔安设垫板图 2 砂浆锚杆施工工艺框图坡面检查坡面整修Y喷压力风清理基面射机就埋设检测标高位喷射混凝土预拌喷射砼质量检查N 混凝土养护图 3喷射混凝土施工工艺图隧道工程洞门工艺流程施工准备施作截排水沟基底开挖与设计不符基底承载力检测满足设计要求浇筑仰拱钢筋混凝土地基处理安装衬砌及洞门模板衬砌及洞门整体浇注混凝土拆除衬砌及洞门模板拱墙背后回填施作洞口排水设施、坡面防护隧道工程三台阶临时横撑法工艺流程超前地质预报测量放样超前支护上部导坑开挖，施作初期支护及临时仰拱否断面检查满足开挖中台阶，施作初期支护及临时仰拱围岩稳定性评判、修正支护参数开挖下台阶，施作初期支护施作仰拱及填充施作二次衬砌三台阶临时仰拱法施工工艺流程图2中铁十一局集团HJZQ-4 标隧道工艺流程图隧道工程三台阶预留核心土工艺流程超前地质预报测量放样超前支护上部弧形导坑开挖，施作初期支护否断面检查满左右错开开挖中台阶，施作初期支护左右错开开挖下台阶，施作初期支护开挖上、中、下台阶预留核心土分段开挖隧底，施做初期支护施作仰拱及填充施作二次衬砌图 1 三台阶预留核心土法施工工艺流程围岩稳定性评判修正支护参数测量放样布孔钻孔清孔装药联结起爆网爆破图 1光面爆破工艺流程图4.2 工艺流程补孔注浆施工准备测量定位凿岩机钻孔地质调查清孔注浆设计安装导管浆液选择封堵导管连接注浆管、调试浆液制备注浆作业注浆效果分析注浆结束径向注浆工艺流程图注浆参数调整中铁十一局集团HJZQ-4 标隧道工程洞口长管棚工艺流程开挖周边放样布孔管棚钻机就位钻进 +管棚体安装第一节管棚体安装结束钻杆退回原继续钻进安装至设计长度下一根管棚钻进、安装管棚钻进结束安放钢筋笼 ( 必要时 )注浆隧道开挖隧道工艺流程图接长管棚风钻钻孔顶入钢管连接管路封闭岩面检修压水试验管路泄露有无渗漏工作面泄露制浆注浆小导管注浆结束检查加固效果否是否达到要求补钻注浆孔是停止注浆下步工序施工超前小导管施工工艺流程图原材料进测量放样原材料进厂测量放样锚杆制作布设孔位锚杆制作布设孔位注浆钻孔锚杆安装钻孔锚杆安装注浆检查灌浆饱满度和砂浆锚固力检查灌浆饱满度和砂浆锚固力图 1 砂浆锚杆工艺流程图图2中空锚杆工艺流程图原材检验钢筋校直机校直除锈按照网片尺寸钢筋下料网片焊接废品不合格成品检验合格网片安装钢筋网片加工工艺图施工准备不合格欠挖处理断面检查合格初喷混凝土洞外钢架加工，检查，钢架拼装装运钢架架立不合格返工位置检查合格焊接纵向连接钢筋加工连接筋喷混凝土结束钢架施工工序流程中铁十一局集团HJZQ-4 标隧道工程喷射混凝土工艺流程检查开挖断面尺寸，清除混凝土配合比选定浮碴，清理受喷面喷射混凝土拌制喷射混凝土运输加入液体速凝剂初喷混凝土4cm施作锚杆、挂钢筋网片、架立钢架清理受喷层表面复喷至设计厚度检查喷射混凝土厚度清理施工机具混凝土养生隧道工艺流程图施工机具就位各种材料计量中铁十一局集团 HJZQ-4 标隧道工艺流程图隧道工程钢筋工程作业指导书原 材 料自检记录表衬原材料检测砌钢 检查点一筋检验钢筋加工钢筋制作 批验清自检记录表收记 理检查点二录出钢筋出厂表场钢筋安装自检记录表钢筋绑扎、焊接不合格检查点三合格模注混凝土钢筋工程工艺流程图中铁十一局集团HJZQ-4 标隧道工程泵送混凝土作业指导书隧道工艺流程图（配合比）检验批质含水率测定加适量水计量附加剂立模接管材料进场原材料自检表配合比自检表调整配合比检测点一一级拌合二级拌合砼自检表砼输送泵检测点二泵送砼拆模后自检表检测点三拆模养护图一泵送混凝土施工流程图仰拱混凝土（原材料）检验批质量验收回填注浆检验批质工程检查证衬砌混凝土( 施工及养护 ) 检验批质量验衬砌混凝土( 结构外观和尺寸偏差) 检验批质衬砌模板检验批质量验仰拱混凝土( 施工及养护 ) 检验批质量验隧道工程二次衬砌工艺流程确定施作混凝土衬砌洞外混凝土拌合站混凝土运输混凝土输送泵施工准备模板滑移模板安装施作止水带涂脱模剂灌注混凝土脱模养护衬砌施工工艺流程1.中线水平放样检查2.安设简易滑移轨道1.水平定位立模2.拱部中心线定位立模3.边墙模板净空定位1.拱墙模板固定成型2.清理基层1.自检2.监理工程师隐检隧道衬砌防排水工艺流程排水盲管及止水带材料检验和试验防水板原材料检验和试验不合格混凝土试验拌和基面检查处理环、纵向排水盲管安装水平施工缝止水带安装不合格隐蔽检查合格防水板铺挂衬砌台车定位不合格修补环向施工缝止水带隐蔽检查合格灌注二次衬砌混凝拆模养生结束图 1 结构防排水施工流程图中铁十一局集团HJZQ-4 标隧道工艺流程图1. 防水板质量检查准备工作2.拼大幅防水板防水板运输用射钉枪固定土工布防水板就位将防水卷材与无纺布带状结合焊接搭接缝不合格补焊焊缝检验质量检查合格移走吊挂台车结束图 2 防水板施工工艺流程图1.台车就位2.检测衬砌断面3.切除外露铁件头4.砂浆找平补强不合格隧道工程围岩监控量测作业指导书监控量测工艺流程图监控量测项目制定管理基准的设定人员、仪器准备隧道开挖初期支护施工测点埋设已施修改修改工段支护管理量测数据采集支护设计基准加强参数值量测数据分析措施不满足安全分析满足施工建议监测总结结束隧道工程综合洞室工艺流程施工准备技术交底洞室测量放样开挖前围岩加固分段开挖支护现场监控分阶段验收二次衬砌、防排水现场清理结束综合洞室施工工艺流程图中铁十一局集团HJZQ-4 标隧道工艺流程图施工准备洞口段及基槽开挖支护基底物探及承载力试验符合设计仰拱混凝土填充混凝土模板台车就位模板检查合格钢筋绑扎立设外模板浇筑衬砌混凝土施作防水层、连接排水拱顶回填结束与设计不符基底处理不合格处理图 4.2.1明洞施工工艺流程图隧道工程明洞工艺流程中铁十一局集团HJZQ-4 标隧道工艺流程图。
暗挖隧道施工工艺流程图
1、施工竖井
量
全
过
程
监
控
测
2、马头门破除
马头门施工工艺流程图
浅埋暗挖法施工工艺流程图
3、初期支护
暗挖隧道施工必须严格遵循“管超前、严注浆、短开挖、强支护、快封闭、勤量测”的十八字方针。
暗挖施工流程如下图所示：
暗挖隧道初支施工工艺流程图
深孔注浆工艺流程图
钢架施工工艺流程图
图2.6.1-2喷混凝土工艺流程图暗挖隧道CRD法施工工艺流程图
图3.3.3-9双侧壁导坑法开挖工艺框图（V级围岩）
暗挖隧道双侧壁导二法次衬
砌图
监控量测确定施作二衬时
间
1、敷设防水板
施工准备—
2、中线水平放样
3、铺及衬U砌口车轨道
台车移位------------ 涂刷脱模剂
1.水平定位立模
台车定位—
2.拱部中心线定位
3.边墙模板净空定位
施作止水带—1.清理基底
2.装设钢制挡头模板
3.装设止水条
隐蔽检查—1.自检
2.监理工程师隐检
灌筑混凝土
台车脱模退出
暗挖隧道二衬施工工艺流程图
防水层施工工艺流程图。
隧道施工工艺流程图
隧道施工工艺流程图隧道施工工艺流程图隧道施工工艺是指在路基或地下开挖隧道时，根据设计要求和地质条件，采用一系列的施工方法和工艺措施进行施工的具体步骤和流程。
下面是一份隧道施工工艺流程图，以说明整个施工过程的主要步骤和关键环节。
1. 方案设计在隧道施工之前，需要进行相关方案设计。
设计人员根据隧道的用途和地质条件，制定施工方案，确定隧道的纵断面、平面布置和施工方法等。
同时还需要进行风险评估和安全措施的规划。
2. 勘察与测量在开始施工之前，需要进行地质勘察和测量工作。
这些工作的目的是了解隧道施工的地质情况和地下水位等，以便确定施工方法和工艺措施。
勘察和测量还包括隧道线路的精确定位和确定出口位置。
3. 准备施工材料在施工之前，需要准备相关的施工材料。
这些材料包括隧道支护材料、填充材料、混凝土等。
同时，也需要准备施工设备和机械，如掘进机、钻机等。
4. 开挖隧道开挖隧道是整个施工的核心环节。
施工人员根据设计要求和地质条件，采用掘进机、钻机等设备进行隧道的开挖。
开挖过程需要注意保证施工安全和地表的稳定。
5. 隧道支护在隧道开挖过程中，需要进行隧道支护工作，以保证隧道的稳定和安全。
常见的支护方法包括钢支撑、喷射混凝土、预应力锚杆等。
施工人员根据地质条件和隧道形式选择合适的支护方法。
6. 二次支护隧道开挖完毕后，还需要进行二次支护工作。
这是为了加固隧道的结构，使其能够承受地下水压力和地震等外力影响。
二次支护常用的方法包括喷射混凝土衬砌、预制拱顶等。
7. 安装设备在隧道开挖和支护完成后，需要进行设备安装工作。
这些设备包括通风设备、排水设备、照明设备等。
施工人员根据设计要求和隧道功能选择合适的设备，并进行安装和调试。
8. 隧道验收与运营隧道施工完成后，还需要进行验收和运营准备工作。
验收包括对隧道结构和设备的检查和测试，以确定是否符合设计要求和运营标准。
同时还需要进行运营准备，如编制隧道使用手册、培训操作人员等。
以上所述是一份隧道施工工艺流程图。
暗挖隧道开挖支护技术及流程(全面)
中铁十一局集团城市轨道工程有限公司
Urban Mass Transit Engineering Co.,Ltd of China Railway 11th Construction Bureau Group
2.2 隧道台阶开挖法
施工工艺流程图： ⑴二、三台阶法
中铁十一局集团城市轨道工程有限公司
Urban Mass Transit Engineering Co.,Ltd of China Railway 11th Construction Bureau Group
图1.1-超前地质钻孔施工
中铁十一局集团城市轨道工程有限公司
Urban Mass Transit Engineering Co.,Ltd of China Railway 11th Construction Bureau Group
2 隧道开挖方法
一般规定： 1、隧道施工方法的选择应根据环境条件、地质条件、隧道 长度、断面大小、设备条件、工期要求、场地条件因素综合 确定,可选择钻爆法、掘进机（TBM）法 、盾构法、明挖法 等. 2、采用钻爆法施工时,视围岩级别及断面大小等因素可选择 全断面法、台阶法、中隔壁法、双侧壁导坑法等、宜优先选 用全断面开挖法或台阶开挖法. 3、在当前的施工实践中,从施工造价及施工速度考虑,施工 方法的选择顺序为：全断面法→台阶法→环形开挖留核心土 法→中隔壁法（CD法)→交叉中壁法（CRD法）→双侧壁导坑 法；从施工安全角度考虑,其选择顺序相反.
中铁十一局集团城市轨道工程有限公司
Urban Mass Transit Engineering Co.,Ltd of China Railway 11th Construction Bureau Group
2.2 隧道台阶开挖法
隧道施工工艺与流程图
隧道施工工艺与流程图隧道工程是一项复杂且具有挑战性的工程。
为了确保工程的顺利进行，需要对隧道施工工艺和流程进行详细的了解和规划。
本文将介绍隧道施工工艺和流程，并附上对应的流程图。
隧道施工工艺隧道施工工艺是指在隧道施工过程中所采用的各种技术和方法。
针对不同的隧道地质条件、隧道类型和施工环境，需要确定相应的施工工艺。
下面将介绍目前常用的隧道施工工艺。
开挖工艺1.钻爆法：在软岩或半硬岩地质条件下，采用机械钻孔爆破工作面，辅助用机械清理爆破碎岩，然后运输至堆场或直接运输至出口。
2.盾构法：盾构机在地下推进，采用机械切削和灌浆支护技术，一步一步开采隧道，并在施工历程中实现地层支护。
该方法适用于软土层、粉质黏土、砂质黏土等地质条件下的正洞隧道。
3.钢拱加固法：在硬岩隧道中，采用钢拱和岩体锚杆等支护措施，防止岩层塌方，这是一种较为常规和有效的施工方法。
支护工艺1.钢筋混凝土衬砌法：对岩壁进行清理和打磨后，进行注浆灌浆和钢筋混凝土衬砌。
该方法通常适用于软土、半硬岩、基础岩等地质条件下的隧道。
2.初期衬砌法：在盾构机前端设置初期衬砌，避免泥水侵入工作面，同时降低盾构机在推进过程中的摩擦阻力，提高施工效率。
3.水泥土拱架支护法：在隧道衬砌后，采用加固拱、锚杆和喷浆技术，以提高隧道抗震能力和承载能力。
4.钢拱加固法：在硬岩的隧道中，采用按给定规格制作的U型槽方筒对岩体进行加固，以防止岩体塌方。
掏洞工艺1.腔架法：先将隧道采用传统方法掏出来，然后再在隧道上方，采用腔架法进行掏洞，以避免尘埃侵入。
2.爆破掏洞法：在采取了切眼爆破的情况下，采用小锤组和千斤顶等工具，将爆破碎岩逐一清理，然后在清理后的地下继续进行施工。
隧道施工流程隧道施工流程是指隧道施工过程中的各项活动和控制措施，目的在于确保隧道的质量和施工的顺利进行。
一般按照以下步骤进行：第一阶段：前期准备1.施工标准的制定和设计阶段的论证；2.工程调查；3.建设方案编制。
隧道施工工艺流程图图集汇总
.
11
1234
5
7
6-16-26-33m～5m
2～3m 2～3m
2～3m 2～3m
4m～6m
1
66
6
2
3
457
核心土
7
5
4
21
1
6-23
4m～6m
30～40m
2～3m
2～3m 2～3m 2～3m 3m～5m 仰拱填充
仰拱
初期支护
6-3
6-115～25m 栈桥h 1
h 2
h 3
H
注：
1、上台阶开挖高度不小于上台阶开挖跨度的0.3倍， 一般为3.0～4.0m。
2、中、下台阶开挖高度为隧道总开挖高度(不含仰拱) 减去上台阶开挖高度后平均分配，一般为3.0～3.5m。
3、上台阶核心土长度(隧道纵向)3.0～5.0m,高度1.5 ～2.5m,宽度为上台阶开挖跨度的1/3～1/2。
.
图 1 开挖步骤图
施工步骤：
第1步：施作超前支护后，开挖拱部弧形导坑，预留核心土，施作拱部初期支护； 第2、3步：开挖左右侧中台阶并施作初期支护；
1
1
1
2
3
4
5
6-1
6-2
6-3
衬砌
仰拱
栈桥
.
第4、5步：开挖左右侧下台阶并施作初期支护； 第6步：分别开挖上、中、下台阶核心土；
第7步：开挖隧底并施作仰拱初期支护封闭成环。
图-2
开挖透视图
施工工序纵断面示意图
施工工序正面示意图
. 图-3 施工工序图
三台阶七步开挖法施工工艺流程图
初期支护施工工艺流程图.。
隧道施工步骤图解ppt课件
第九步
区间正线二衬 施工，ECB防 水板铺设，钢 筋焊接绑扎， 模板台车就位， 浇注商品混凝 土
可编辑课件PPT
16
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
可编辑课件PPT
17
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
第一步 锁口开挖 浇筑锁口圈梁
提升井架 锁口圈梁
可编辑课件PPT
1
第二步
安装提升井架 和电动葫芦
可编辑课件PPT
电动 葫芦
2
第三步 井身开挖 初期支护
可编辑课件PPT
土方 料斗 临时 爬梯
3
初支施工步骤
钢筋 网片
竖井 格栅
竖向 连接 钢筋
注浆 导管
1、架立钢筋网片 和钢筋格栅；
2、竖向连接钢筋
12
左图为已施工 完毕的横通道
可编辑课件PPT
13
右图为现场 脚手架搭设
钻机移位
左图为现场 管棚施工
第七步
施工区间正线 大管棚：
1、根据施工图纸计算 并测量点位； 2、搭设脚手架； 3、安装管棚钻机； 4、跟管钻进； 5、封口注浆；
可编辑课件PPT
14
可编辑课件PPT
第八步 破除正线马头 门，施作区间 初期支护，施 工步骤同横通 道（分多种工 法：单洞主要 用台阶法；大 断面可采用 CD法，CRD 法，双侧壁导 坑法）
焊接；
3、打设注浆小导 管；
4 、喷射混凝土。
左图为格栅安装后 现场监理检查验收
可编辑课件PPT
4
第四步 安装钢爬梯
可编辑课件PPT
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、施工竖井
竖井施工工艺流程图
全
过
程
监
控
测
量
2、马头门破除
马头门施工工艺流程图
浅埋暗挖法施工工艺流程图
3、初期支护
暗挖隧道施工必须严格遵循“管超前、严注浆、短开挖、强支护、快封闭、勤量测”的十八字方针。
暗挖施工流程如下图所示：
暗挖隧道初支施工工艺流程图
深孔注浆工艺流程图
超前小导管施工工艺流程图
钢架施工工艺流程图
图2.6.1-2 喷混凝土工艺流程图
暗挖隧道CRD法施工工艺流程图
图3.3.3-9 双侧壁导坑法开挖工艺框图（Ⅴ级围岩）
4、二次衬砌
暗挖隧道二衬施工工艺流程图
防水层施工工艺流程图。
