常见切削机床的分类和型
常见切削机床的分类和型
C:类别代号床类
6:组别代号卧式车床组
1:系别代号普通车床系
例1:
40:主参数代号床身上最大回转直径400mm
A:结构性代号A结构
根据通用机床型号编制方法举例如下:
M M 7 1 32 A
M:类别代号磨床类
M:通用特性代号精密
7:组别代号平面及端面磨床组
1:系别代号卧轴矩台平面磨床系
适用于讲座演讲授课培训等场景
常见切削机床的分类和型
般若黑洞出品
课题四 常见切削机床的分类和型号
金属切削机床是用切削加工的方法将金属毛坯加工成 机器零件的一种工艺装备人们习惯上称为机床
机床是机械制造系统中最重要的组成部分它为加工过程提供刀具与工件之间的相对位置和相对运动提供加工过程中所需的动力
各类主要机床的主参数和折算系数
机床
主参数名称
折算系数
卧式车床
床身上最大回转直径
1/10
立式车床
最大车削直径
1/100
摇臂钻床
最大钻孔直径
1/1
卧式镗床
镗轴直径
1/10
坐标镗床
工作台面宽度
1/10
外圆磨床
最大磨削直径
1/10
内圆磨床
最大磨削孔径
1/10
矩台平面磨床
工作台面宽度
1/10
齿轮加工机床
最大工件直径
6、其它特性代号与企业代号
其它特性代号用以反映各类机床的特性如对数控机床可用来反映不同的数控系统;对于一般机床可用以反映同一型号机床的变型等其它特性代号可用汉语拼音字母或阿拉伯数字或二者的组合来表示 企业代号与其它特性代号表示方法相同位于机床型号尾部用—与其它特性代号分开读作至若机床型号中无其它特性代号仅有企业代号时则不加—企业代号直接写在/后面
金属切削机床的分类和型号编制
金属切削机床的分类和型号编制一、按切削原理分类1.车床:以主轴为刀具转轴,通过回转工件进行切削加工的机床。
根据生产需求不同,车床又可分为普通车床、数控车床和自动车床等。
2.铣床:在工件上用多刀具连续切削,实现工件平面、曲面、齿轮等零件加工的机床。
按照刀具运动方式不同,铣床可以分为立式铣床、卧式铣床、龙门铣床和数控铣床等。
3.钻床:以钻头为切削工具,用来钻削孔的机床。
根据加工孔径与深度的不同,钻床可分为手动钻床、卧式钻床和立式钻床等。
4.磨床:通过磨料与工件之间的相对运动,进行精密加工的机床。
根据磨削方式的不同,磨床可分为平面磨床、外圆磨床、内圆磨床和数控磨床等。
5.锯床:利用锯片进行切割,将工件分割为所需的形状和尺寸的机床。
按照切割方式的不同,锯床可分为手动锯床、卧式锯床和立式锯床等。
6.镗床:通过多刀具切削进行孔加工的机床。
镗床可分为手动镗床、数控镗床和卧式镗床等。
二、按结构特点分类1.平面机床:以工作台和刀架的直线相对运动,实现加工工件的平面、曲线和倾斜面等的机床。
包括平面磨床、铣床、车床等。
2.立式机床:工件在竖直方向上进行切削的机床,如立式铣床、立式钻床等。
3.卧式机床:工件在水平方向上进行切削的机床,如卧式铣床、卧式钻床等。
4.复合机床:通过多个加工单元进行一次装夹、一次调整,实现多种不同零件的连续加工的机床。
例如车铣复合机床、镗铣复合机床等。
5.数控机床:利用计算机控制设备运动、加工参数等的机床。
根据不同的切削原理,数控机床可有各种型号,如数控车床、数控铣床、数控磨床等。
三、型号编制每个机床都有一个独特的型号,通过型号可以了解到机床的主要参数、性能和加工能力等。
通常,机床的型号由多个字母和数字组成,其中字母表示机床的型号系列,数字表示机床的规格和型号等。
例如,“CK6140”代表车床的型号,其中“CK”表示车床,“61”表示车床的规格,“40”表示车床的型号。
总之,金属切削机床的分类和型号编制根据不同的切削原理和结构特点,我们可以选择适合特定加工需求的机床。
金属切削机床介绍
4.1 滑动齿轮变速机构
带长键的从动轴Ⅱ上装有滑动齿轮z2, z4, z6 , 通过 手柄上的拨叉可使它们分别与固定在主动轴Ⅰ上的齿 轮z1, z3, z5 相啮合,其传动比
i 1 = z 1 / z2 i 2= z3 / z4 i 3= z5 / z6 轴Ⅱ的转速分别为:n2= i 1n1 或n2= i 2n1或 n2= i 3n1 (式中n1为轴Ⅰ的转速, n2为轴Ⅱ的转速)
解:因为主轴上固定有齿数为40的蜗轮,它与单头蜗杆相啮
合。当分度手柄转一圈的同时,主轴(工件)转动了1/40 转 手柄转速 n 1 即 = =40 工件转速 1 40
5.2车削的加工范围
车削是以加工回转体为主要加工目的。在车床上可以加工:外圆、端面、 锥度、钻孔、钻中心孔、镗孔、铰孔、切断、切槽、滚花、车螺纹、车成型 面、绕弹簧等。
5.3 车削的工艺特点
1. 粗加工:经济精度可达到IT10,表面粗糙度在2512.5之间; 精加工:经济精度可达IT7左右,表面粗糙度Ra6.31.6之间。 2. 易于保证相互位臵精度要求。一次装夹可加工几个不 同的表面,避免安装误差。 3. 刀具简单,制造、刃磨和安装方便,容易选用合理的 几何形状和角度,有利于提高生产率。 4. 应用范围广泛,几乎所有绕定轴心旋转的内外回转体 表面及端面,均可以用车削方法达到要求。 5. 可以用精细车的办法实现有色金属零件的高精度的加 工(有色金属的高精度零件不适合采用磨削)
3.5 丝杆、螺母传动
丝杆、螺母传动可使旋转运动变成直线运动,例如 在车床上车螺纹时,丝杆旋转,合上开合螺母后,刀 架便作纵向运动。 其传动的优点是工作平稳,无噪音,其缺点是传动 效率较低。
4、机床的变速机构
在一般的通用机床上通过变速机构实现接近理想值的 切削速度。 变换机床转速的主要装置是机床的齿轮箱,齿轮箱变 速机构的形式多样,最常见的为滑动齿轮变速机构和离合 器式齿轮变速机构
2.2金属切削机床的基本知识
机床的技术性能指标
表 常用机床主参数和第二主参数
机床名称 主参数 第二主参数
普通车床
立式车床 升降台铣床 摇臂钻床 卧式镗床 坐标镗床 外圆磨床 矩台平面磨床 滚齿机
床身上工件最大回转直径
最大车削直径 工作台工作面宽度 最大钻孔直径 主轴直径 工作台工作面宽度 最大磨削直径 工作台工作面宽度 最大工件直径
转速图(有级变速)
竖线:轴(标明轴号) 圆点:轴所能有的转速 转速值:等比数列,对数坐标 两轴(竖线)之间的线段:一对传 动副,并在线旁标明带轮直径之 比或齿轮的齿数比 两竖线之间的一组平行线:同一 对传动副 上斜的线:升速传动 下斜的线:降速传动 作用:从转速图上很容易找出各 级转速的传动路线和各轴、齿轮 的转速范围
通用机床 按机床的通 用性程度分 专门化机床 专用机床
普通机床 按机床工 作精度分
精密机床
高精度机床
按机床重量和尺寸分
仪表机床 中型机床 大型机床 10t 重型机床 30t 超重型机床 100t
按自动化程度分
手动 机动 半自动 自动
按主要工作器官的数目
单轴机床 多轴机床 单刀机床 多刀机床
2. 机床的技术参数与尺寸系列
机床的技术参数是表示机床的尺寸大小和加工 能力的各种数据, 一般包括:主参数,第二主参数,主要工作部件的 结构尺寸,主要工作部件的移动行程范围,各种运 动的速度范围和级数,各电机的功率,机床轮廓尺 寸等。
2、机床的技术参数与尺寸系列
主参数是反映机床最大工作能力的一个主要 参数,它直接影响机床的其他参数和结构大小。
《金属切削机床》
(3)相切法:
利用刀具边旋转边作轨迹运动来对工件进 行加工的方法。
各类机床型号分类及车床组系划分
课题1金属切削机床金属切削机床是用刀具切削的方法将金属毛坯加工成机器零件的机器,它是制造机器的机器,所以又称为“工作母机〞,习惯上简称为机床。
机床是机械制造的根底机械,其技术水平的上下,质量的好坏,对机械产品的生产率和经济效益都有重要的影响。
金属切削机床诞生到现在已经有一百多年了,随着工业化的发挥咱,机床品种越来越多,技术也越来越复杂。
我国第三次工业普查的结果说明,截止到1995年底,我国机床拥有量为383.52万台,其中金属切削机床为298.39万台,已占机床总数的77.80%。
一、金属切削机床的分类、型号与主要技术参数机床主要是按加工方法和所用刀具进行分类,根据国家制定的机床型号编制方法,机床分为11大类:车床,钻床,镗床,磨床,齿轮加工机床,螺纹加工机床,铣床,刨插床,拉床,锯床和其他机床。
在每一类机床中,又按工艺范围,布局型式和结构性能分为假设干组,每一组又分为假设干个系〔系列〕。
除了上述根本分类方法外,还有其它分类方法:1.按照万能性程度,机床可分为:①通用机床:这类机床的工艺范围很宽,可以加工一定尺寸范围内的多种类型零件,完成多种多样的工序。
如,卧式车床,万能升降台铣床,万能外圆磨床等。
②专门化机床:这类机床的工艺范围较窄,只能用于加工不同尺寸的一类或几类零件的一种〔或几种〕特定工序。
如,丝杆车床,凸轮轴车床等。
③专用机床:这类机床的工艺范围最窄,通常只能完成某一特定零件的特定工序。
如,加工机床主轴箱体孔的专用镗床,加工机床导轨的专用导轨磨床等。
它是根据特定的工艺要求专门设计,制造的,生产率和自动化程度较高,使用于大批量生产。
组合机床也属于专用机床。
2.按照机床的工作精度,可分为普通精度机床,精密机床和高精度机床。
3.按照重量和尺寸,可分为仪表机床,中型机床〔一般机床〕,大型机床〔质量大于10t〕,重型机床〔质量在30t以上〕和超重型机床〔质量在100t以上〕。
4.按照机床主要器官的数目,可分为单轴,多轴,单刀,多刀机床等。

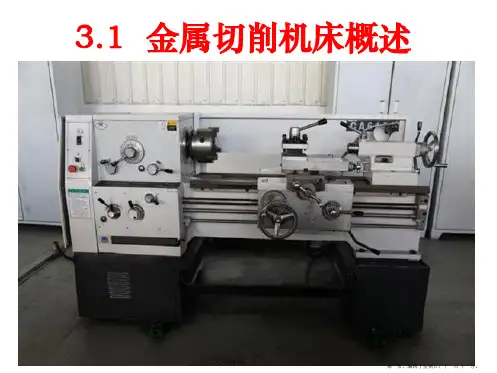

机械制造基础——金属切削机床概论机床分类及型号编制
C
A
6 1 4 0 主参数(最大车削直径400mm)
系别代号 (卧式车床系)
组别代号(落地及卧式车床组)
特性代号(结构不同)
类别代号(车床类)
第二十九页,编辑于星期日:十一点 十一分。
(2)、机床的类别代号
类别代号
(△) O (O) △ △ △ (×△) (O) / ( ) (- )
按质量与尺寸分为:
仪表机床、中型机床(一般机床)、大型机床 (质量10t及以上)、重型机床(质量30t及以上)、超重 型机床(质量100t及以上);
按主要工作部件的数目可分为:
单轴、多轴;单刀、多刀。
第二十六页,编辑于星期日:十一点 十一分。
二、机床型号的编制方法
1、通用机床型号
(1)型号的表示方法
类别 车床 钻床 镗床
磨床
齿轮 加工 机床
螺纹 加工 机床
铣床
刨床
拉床
切断 机床
其他 机床
代号 C Z T M 2M 3M Y S X B L G Q
读音 车 钻 镗 磨 2磨 3磨 牙 丝 铣 刨 拉 割 其
练习:记忆每类机床的代号和读音,填空。
第三十一页,编辑于星期日:十一点 十一分。
练习:填写每类机床的代号及读音
为了区分主参数相同而结构不同的机床,在型号中用结
构特性代号表示。结构特性代号用字母表示。如CA6140 型卧式车床型号中的“A”,可理解为这种型号的车床在结 构上不同于C6140型车床。结构特性的代号字母是根据 各类机床的情况分别规定的。
第三十六页,编辑于星期日:十一点 十一分。
(4)、机床的组别、系别代号
金属切削机床的分类
金属切削机床的分类金属切削机床是指用于对金属材料进行切削加工的机床。
根据其结构和功能的不同,金属切削机床可以分为多个分类。
下面将对金属切削机床的分类进行详细介绍。
1. 数控金属切削机床数控金属切削机床是指采用数控技术控制的金属切削机床。
它通过预先编程的方式,实现对工件的自动加工。
数控金属切削机床具有高精度、高效率、稳定性好等优点,广泛应用于航空航天、汽车、机械制造等领域。
2. 车床车床是一种利用回转运动切削金属的机床。
它主要用于加工直径较小、长度较长的工件,如轴类零件。
车床有多种类型,如平面车床、立式车床、多轴车床等。
车床具有结构简单、操作方便、加工精度高等特点。
3. 铣床铣床是一种利用旋转刀具进行切削的机床。
它主要用于加工平面、凸轮、齿轮等工件。
铣床有多种类型,如立式铣床、卧式铣床、龙门铣床等。
铣床具有加工效率高、切削稳定性好等特点。
4. 钻床钻床是一种利用旋转钻头进行切削的机床。
它主要用于加工孔类工件,如孔加工、攻丝等。
钻床有多种类型,如立式钻床、卧式钻床、龙门钻床等。
钻床具有加工速度快、切削力小等特点。
5. 磨床磨床是一种利用磨粒进行切削的机床。
它主要用于加工高精度、高光洁度的工件,如精密零件、模具等。
磨床有多种类型,如平面磨床、内圆磨床、外圆磨床等。
磨床具有加工精度高、表面质量好等特点。
6. 锯床锯床是一种利用锯片进行切削的机床。
它主要用于切割金属材料,如钢材、铝材等。
锯床有多种类型,如手动锯床、半自动锯床、全自动锯床等。
锯床具有切割速度快、操作简单等特点。
7. 刨床刨床是一种利用刨刀进行切削的机床。
它主要用于加工平面、槽等工件。
刨床有多种类型,如手动刨床、卧式刨床、立式刨床等。
刨床具有切削力大、切削速度慢等特点。
8. 镗床镗床是一种利用镗刀进行切削的机床。
它主要用于加工孔类工件,如精密孔加工、螺纹孔加工等。
镗床有多种类型,如立式镗床、卧式镗床、数控镗床等。
镗床具有加工精度高、表面质量好等特点。
金属切削机床的分类
金属切削机床的分类金属切削机床是一类用于加工金属材料的机床,根据其结构和功能的不同,可以分为多个分类。
本文将从不同的角度介绍金属切削机床的分类。
一、按切削方式分类1. 车床:车床是一种以工件为旋转轴心,切削刀具进行直线或曲线切削的机床。
根据车床的结构和功能,可以分为普通车床、数控车床、多轴车床等。
2. 铣床:铣床是一种以刀具旋转为主要运动形式的金属切削机床。
它通过刀具在工件上的旋转切削运动,来加工出平面、曲面和齿轮等形状。
根据铣床的结构和功能,可以分为普通铣床、数控铣床、龙门铣床等。
3. 钻床:钻床是一种以钻头旋转为主要运动形式的金属切削机床。
它通过钻头在工件上的旋转切削运动,来加工出孔洞。
根据钻床的结构和功能,可以分为立式钻床、卧式钻床等。
4. 磨床:磨床是一种利用磨料颗粒切削金属的机床。
它通过磨料在工件上的磨削运动,来加工出高精度的表面和形状。
根据磨床的结构和功能,可以分为平面磨床、圆柱磨床、内外圆磨床等。
二、按加工精度分类1. 重切削机床:重切削机床是一种加工精度较低的机床。
它适用于对加工精度要求不高的工件,如零件的粗加工和粗修整。
2. 精切削机床:精切削机床是一种加工精度较高的机床。
它适用于对加工精度要求较高的工件,如精密零件的加工和修整。
三、按机床结构分类1. 平面切削机床:平面切削机床是一种以工件的平面为基准面进行切削的机床。
它适用于加工平面和直线形状的工件,如平面铣床、平面磨床等。
2. 立体切削机床:立体切削机床是一种以工件的立体曲面为基准面进行切削的机床。
它适用于加工曲面和复杂形状的工件,如车床、铣床、磨床等。
四、按切削工具分类1. 单刀头切削机床:单刀头切削机床是一种只有一个切削刀具的机床。
它适用于对工件进行单一切削操作,如车床、钻床等。
2. 多刀头切削机床:多刀头切削机床是一种具有多个切削刀具的机床。
它适用于对工件进行多道切削操作,如铣床等。
金属切削机床可以根据切削方式、加工精度、机床结构和切削工具等不同的分类标准进行分类。
金属切削机床的分类及型号
任务5.1 金属切削加工基础
一、金属切削机床的分类 二、金属切削机床的型号
CA6140车床
卧式铣床
立式铣床 摇臂钻床
牛头刨床
万能外圆磨床
卧式镗床
插齿机
滚齿机
数控立式铣床
数控线切割机床
一、金属切削机床的分类
1、按机床的加工性质和所用刀具: 车床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、 铣床、刨插床、拉床、锯床和其他机床共11类。 2、按使用范围 通用机床和专用机床
7、其他特性代号与企业代号
其他特性代号反映各类机床的特性
企业代号有企业内部制定
例: CA6140
XK5032
X6132 THM6350/JCS
X5032
Z3040×16
没有统一含义
3、机床的组、系代号
用阿拉伯数字表示 每类机床机床10个组,每组分10各系。
①在同一类机床中,主要布局或使用范围基本 相同的机床即为一组。
②在同一组机床中,主参数、主要结构及布局 形式相同的机床即为同一系。
4、主参数和设计顺序号 折算值表示
例:CA6140
主参数:40×10=400mm
5、主轴数和第二主参数
(1)主轴数 (2)第二主参数
一般不予表示
两位数为宜,最多不超过三位数 以长度、深度值等表示的,其折算系数为1/100; 以直径、宽度值等表示的,,其折算系数为1/10; 以厚度、最大模数值等表示的,其折算系数为1。
6、重大改进顺序号
当机床的结构、性能有更高的要求,并需按新产品重新设 计、试制和鉴定时,按改进的先后顺序在型号基本部分的 尾部加A、B、C等字母(但“I”、“0”两个字母不能选 用),以区别原机床型号。
数控机床常见的五种分类
数控机床常见的五种分类第一种按用途分类1.金属切削类数控机床金属切削类数控机床有数控车床、数控铣床、数控钻床、数控镗床、数控磨床、数控插齿机、数控镗铣床、数控凸轮磨床、数控磨刀机、数控曲面磨床等。
磨削中心、加工中心(MC)是带有力库和自动换刀装置的数控机床,如加工中心数控磨床等。
2.金属成形类数控机床金属成形类数控机床有数控折弯机、数控弯管机、数控液压成形机和数控压力机等。
3.数控特种加工机床数控特种加工机床有数控线切割机床、数控电火花加工机床、数控电脉冲机床、数控激光加工机床等。
4.其他类型的数控机床如水射流切割机、鞋样切割机、雕刻机、数控三坐标测量机等。
第二种按运动方式分类1.点位控制数控机床如图3-1所示,点位控制数控机床的特点是数控装置只控制刀具或工作台从某一加工位置移到另一个加工位置的精确坐标位置,然后进行定点加工。
在移动和定位过程中对于轨迹不进行严格控制,且不进行任何切削加工。
机床数控系统只需控制行程终点的坐标值,不管运动轨迹,因此几个坐标轴之间的运动不需任何联系。
为了尽可能地减少移动部件的运动时间,并提高定位精度,移动部件首先快速移动,到接近终点坐标时降速,准确移动到终点定位。
这类数控机床主要有数控坐标镗床、数控钻床、数控冲床、数控点焊机以及数控弯管机等。
其相应的数控装置称之为点位数控装置,点位数控装置的控制系统比较简单。
2.直线控制数控机床如图3-1所示,直线控制数控机床的特点是,机床移动部件不仅要实现由一个位置到另一个位置的精确移动定位,而且能够在移动中以给定的进给速度实现平行坐标轴方向的直线切削加工运动。
直线控制数控机床虽然扩大了点位控制数控机床工艺范围,但它的应用仍然受到了很大的限制。
这类数控机床主要有简易数控车床、数控镗铣床和数控磨床等,相应的数控装置称之为直线数控装置。
图3-1点位控制数控机床3.轮廓控制数控机床轮廓控制数控机床又称为连续控制数控机床或轨迹控制数控机床。
各类机床型分类
各类机床型分类集团文件发布号:(9816-UATWW-MWUB-WUNN-INNUL-DQQTY-课题1 金属切削机床金属切削机床是用刀具切削的方法将金属毛坯加工成机器零件的机器,它是制造机器的机器,所以又称为“工作母机”,习惯上简称为机床。
机床是机械制造的基础机械,其技术水平的高低,质量的好坏,对机械产品的生产率和经济效益都有重要的影响。
金属切削机床诞生到现在已经有一百多年了,随着工业化的发挥咱,机床品种越来越多,技术也越来越复杂。
我国第三次工业普查的结果表明,截止到1995年底,我国机床拥有量为383.52万台,其中金属切削机床为298.39万台,已占机床总数的77.80%。
一、金属切削机床的分类、型号与主要技术参数机床主要是按加工方法和所用刀具进行分类,根据国家制定的机床型号编制方法,机床分为11大类:车床,钻床,镗床,磨床,齿轮加工机床,螺纹加工机床,铣床,刨插床,拉床,锯床和其他机床。
在每一类机床中,又按工艺范围,布局型式和结构性能分为若干组,每一组又分为若干个系(系列)。
除了上述基本分类方法外,还有其它分类方法:1.按照万能性程度,机床可分为:①通用机床:这类机床的工艺范围很宽,可以加工一定尺寸范围内的多种类型零件,完成多种多样的工序。
如,卧式车床,万能升降台铣床,万能外圆磨床等。
②专门化机床:这类机床的工艺范围较窄,只能用于加工不同尺寸的一类或几类零件的一种(或几种)特定工序。
如,丝杆车床,凸轮轴车床等。
③专用机床:这类机床的工艺范围最窄,通常只能完成某一特定零件的特定工序。
如,加工机床主轴箱体孔的专用镗床,加工机床导轨的专用导轨磨床等。
它是根据特定的工艺要求专门设计,制造的,生产率和自动化程度较高,使用于大批量生产。
组合机床也属于专用机床。
2.按照机床的工作精度,可分为普通精度机床,精密机床和高精度机床。
3.按照重量和尺寸,可分为仪表机床,中型机床(一般机床),大型机床(质量大于10t),重型机床(质量在30t以上)和超重型机床(质量在100t以上)。
金属切削机床的分类和型号编制
按机床主要工作部件的数目,可以 分为单轴的、多轴的或单刀的、多刀的 机床。
通常,机床根据加工性质进行分类, 再根据其某些特点进一步描述,如多刀 半自动车床、高精度外圆磨床等。
卧式钻 床
仿形及 多刀车 床
铣钻床
轮、轴、 其他车 辊、锭及 床 铲齿车床
中心孔钻 床
镗床T 卧式铣 镗床
精镗床
汽车、拖 拉机修理 用镗床
(2)机床的特性代号 它表示机床 所具有的特殊性能,包括通用特性和结 构特性。当某类型机床有普通型外,还 具有如下表所列的某种通用特性,则在 类别代号之后加上相应的特性代号 。例 如
某些普通机床,当无法用一个主参 数表示时,则在型号中用设计顺序号表 示。设计顺序号由1起始。当设计顺序号 小于10时,则在设计顺序号之前加“0”。
第二主参数一般是指主轴数、最大 跨距、最大工件长度、工作台工作面长 度等等。第二主参数也用折算值表示。
(4)机床的重大改进顺序号
当机床的性能及结构布局有重大改进,并 按新产品重新设计、试制和鉴定时,在原机床 型号的尾部,加重大改进顺序号,以区别于原 机床型号。序号按A、B、C、……字母的顺序 选用。
(3)专用机床 它的工艺范围最窄, 只能用于加工某一种零件的某一道特定 工序,适用于大批量生产。如机床主轴 箱的专用镗床、车床导轨的专用磨床等。 各种组合机床也属于专用机床 。
同类型机床按工作精度又可分为: 普通精度机床、精密机床和高精度机床。
机床还可按自动化程度分为:手动、 机动、半自动和自动的机床。
金属切削机床的分类 和型号编制
金属切削机床 总结
1.金属切削机床定义:是用切削的方法将金属毛培加工成机器零件的机器,它是制造机器的机器,又称为工作母机。
2.机床的分类有哪些?共分11大类:车床,钻床,镗床,磨床,齿轮加工机床,螺纹加工机床,铣床,刨床,拉床,锯床及其他机床。
按通用程度分为:通用机床,专门化机床,专用机床。
按工作精度分为:普通精度机床,精密机床,高精度机床。
3.机床型号的编制P4-P7 例1,例24.发生线定义:任何表面都可以开做母线沿着导线运动的轨迹,母线和导线统称为形成表面的发生线。
5.可逆表面与不可逆表面:母线和导线可以互换的表面成为可逆表面,除此之外的面都是不可逆表面(例如圆锥面,球面,圆环面,螺旋面)6.形成发生线的方法:成形法,展成法,轨迹法,相切法。
7.什么是简单成形运动?什么是复合成形运动?其本质区别是什么?简单成形运动:由单独的旋转或直线运动构成的运动,称为简单成形运动。
复合成形运动:由两个或两个以上的旋转或直线运动按照某种确定的运动关系组合而成的运动,称为复合成形运动。
本质区别:简单运动是由单独的旋转或直线运动组成的,复合运动是由多个旋转或直线运动组合而成的。
8.零件表面所需的成形运动P14 例1-1,1-2,1-3,1-4 9.辅助运动包括:各种空行程运动,切入运动,分度运动,操纵及控制运动。
10.主运动可以是简单成形运动,也可以是复合成形运动;进给运动可以是步进的,也可以是连续进行的;可以是简单成形运动,也可以是复合成形运动。
11.机床包括3个基本部分:执行件,动力源,传动装置。
12.什么是传动联系?什么是传动链?传动联系:传动装置把执行件和动力源或把有关执行件连接起来,构成传动联系。
传动链:构成一个传动联系的一系列传动件,称为传动链。
13.什么是外联系传动链?什么是内联系传动链?其本质区别是什么?外联系传动链:联系动力源和执行件之间的传动链,使执行件获得一定的速度和方向。
内联系传动链:联系复合运动内部各个分解部分,以形成复合成形运动的传动链。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
型号中,用阿拉伯数字给出主参数的折算值,位于机床组、 系代号之后。
•第二主参数是对主参数的补充,如最大工件长度、最大跨距、
工作台工作面长度等,第二主参数一般不予给出。
例如,CA6140型卧式机床中主参数的折算值为40(折 算系数是1/10),其主参数表示在床身导轨面上能车削 工件的最大回转直径为400mm。
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
各类主要机床的主参数和折算系数
机床
主参数名称
折算系数
卧式车床
床身上最大回转直径
1/10
立式车床
最大车削直径
1/100
摇臂钻床
最大钻孔直径
1/1
卧式镗床
镗轴直径
1/10
坐标镗床
工作台面宽度
1/10
外圆磨床
最大磨削直径
1/10
内圆磨床
最大磨削孔径
示的10个组。
•在同一组机床中,又按主参数相同、主要结构及布局型
式相同划分为用数字0~9表示的10个系。
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
《模具制造基础》 材料工程学院4、机床主参数、设计顺序号及第二主参数
类车钻镗 别床床床
磨床
齿轮 加工 机床
代 号
C
Z
T
M
2 M
3 M
Y
读 音
车
钻
镗
磨
磨
磨
牙
螺纹 加工 机床
铣刨拉 床床床
电加 工
机床
S XBL D
丝 铣刨拉 电
锯 其它 床 机床
GQ
割其
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
2、机床的通用特性和结构特性代号
通用特性
代号
通用特性
代号
《模具制造基础》 材料工程学院—孙燕燕
表示。
•企业代号与其它特性代号表示方法相同,位于机床型号尾部,用
“—”与其它特性代号分开,读作“至”。若机床型号中无其它特
性代号,仅有企业代号时,则不加“—”,企业代号直接写在“/”
后面。
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
根据通用机床型号编制方法,举例如下:
例1: C A 6 1 40
卧 式 镗 床
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
立式钻床
摇臂钻床
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
牛 头 刨 床
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
插 齿 机
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
金属切辽削宁机装床备型制号造的职编业制技术方学法院
根据GB/T15375-94《金属切削机床型号编制方法》规定,我国的机床型号 由汉语拼音字母和阿拉伯数字按一定规律组合而成,适用于各类通用机床和 专用机床(组合机床除外)。
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
1、机床的类别代号
高精度
G
自动换刀
H
精密
M
仿形
F
自动
Z
万能
W
半自动
B
轻型
Q
数字程序控制
K
简式
J
如:“CK”表示数控车床;如果同时具有两种通用特性时,则可 按重要程度排列,用两个代号表示,如“MBG”表示半自动高精 度磨床。
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
结构特征代号无统一规定,位于通用特性代号之后, 用大写汉语拼音字母表示。
当机床的性能及结构有重大改进,并按新产品重新设计、试 制和鉴定时,在原机床型号尾部加重大改进顺序号,即汉语 拼音字母A、B、C……。
6、其它特性代号与企业代号 •其它特性代号用以反映各类机床的特性,如对数控机床,可用来反
映不同的数控系统;对于一般机床可用以反映同一型号机床的变型
等。其它特性代号可用汉语拼音字母或阿拉伯数字或二者的组合来
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
拉 床
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
锯 床
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
加 工 中 心
《模具制造基础》 材料工程学院—孙燕燕
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
金属切削机床的分类 •根据国家标准GB/T15375-94,按加工性质和所用刀具
的不同,机床可分为12大类:
车 钻 镗 磨 齿轮加 床 床 床 床 工机床
螺纹加 工机床
铣 床
刨 插 床
拉 床
特种加 工机床
锯床
其它 机床
•按通用程度分:通用、专门化、专用机床 •按加工精度分:普通、精密、高精度机床 •按自动化程度:手动、机动、半自动、自动机床 •按机床质量分:仪表、中型、大型、重型机床、超重型
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院 例3: T H M 6 3 50 /JCS
T:类别代号(镗床类) H:结构性代号(加工中心) M:通用特性代号(精密) 6:组别代号(卧式铣镗床组)
3:系别代号(卧式铣镗床系) 50:主参数代号(工作台面宽度500mm)
JCS:企业代号(北京机床研究所)
1/10
矩台平面磨床
工作台面宽度
1/10
齿轮加工机床
最大工件直径
1/10
龙门铣床
工作台面宽度
1/100
升降台铣床
工作台面宽度
1/10
龙门刨床
最大刨削宽度
1/100
插床及牛头刨床
最大插削及刨削长度
1/10
拉床
额定拉力(吨)
1/1
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
5、机床的最大改进顺序号
如:CA6140中的“A”和CY6140中的“Y”,均为结构 特性代号,它们分别表示为沈阳第一机床厂和云南机床厂 生产的基本型号的卧式车床。
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
3、机床的组别、系别代号
组、系代号用两位阿拉伯数字表示,前一位表示组别, 后一位表示系别。
•每类机床按其结构性能及使用范围划分为用数字0~9表
辽宁装备制造职业技术学院
数 控 车 床
《模具制造基础》
产品型号 CAK6140V 产品规格 Φ400×1000
材料工程学院—孙燕燕
辽宁装备制造职业技术学院
卧式铣床
立式数控铣床
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
磨 床
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
辽宁装备制造职业技术学院
课题四 般若黑洞出品 常见切削机床的分类和型号
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
机床概述
金属切削机床是用切削加工的方法将金属毛坯加工成 机器零件的一种工艺装备,人们习惯上称为机床。
机床是机械制造系统中最重要的组成部分,它为加工过 程提供刀具与工件之间的相对位置和相对运动,提供加 工过程中所需的动力。
目前,机床正在向数控化方向发展,而且其功能也在不断增加。
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
车 床
产品型号 CA6136 产品规格 Φ360×750 《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
车 床
产品型号 CA6140 产品规格 Φ400×1000 《模具制造基础》 材料工程学院—孙燕燕
C:类别代号(床类) A:结构性代号(A结构) 6:组别代号(卧式车床组) 1:系别代号(普通车床系) 40:主参数代号(床身上最大回转直径400mm)
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院 例2: M M 7 1 32 A
M:类别代号(磨床类) M:通用特性代号(精密) 7:组别代号(平面及端面磨床组) 1:系别代号(卧轴矩台平面磨床系) 32:主参数代号(工作台面宽度320mm) A:重大改进顺序号(第一次重大改进)
《模具制造基础》 材料工程学院—孙燕燕
辽宁装备制造职业技术学院
例4: Z 3 0 40 X46 /S2
Z:类别代号(钻床类) 3:组别代号(摇臂钻床组) 0:系别代号(摇臂钻床系) 40:主参数代号(最大钻孔直径 40mm) X46:第二主参数(最大跨距1600mm) S2:企业代号(沈阳第二机床厂)
