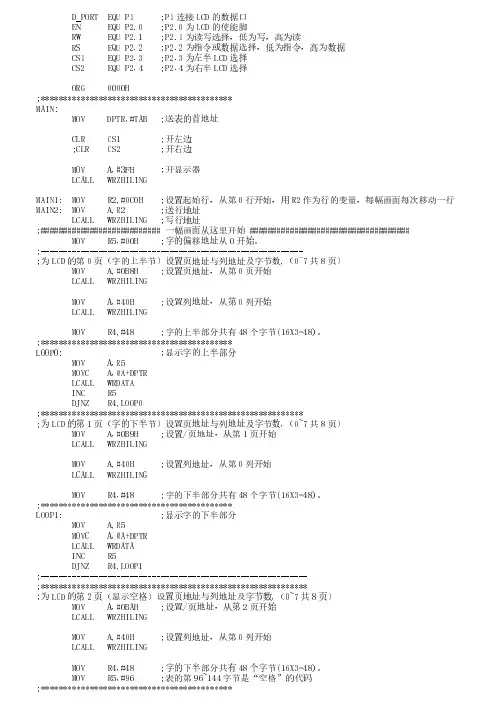

D_PORT EQU P1 ;P1连接LCD的数据口EN EQU P2.0 ;P2.0为LCD的使能脚RW EQU P2.1 ;P2.1为读写选择,低为写,高为读RS EQU P2.2 ;P2.2为指令或数据选择,低为指令,高为数据CS1 EQU P2.3 ;P2.3为左半LCD选择CS2 EQU P2.4 ;P2.4为右半LCD选择ORG 0000H;*******************************************MAIN:MOV DPTR,#TAB ;送表的首地址CLR CS1 ;开左边;CLR CS2 ;开右边MOV A,#3FH ;开显示器LCALL WRZHILINGMAIN1: MOV R2,#0C0H ;设置起始行,从第0行开始,用R2作为行的变量,每幅画面每次移动一行 MAIN2: MOV A,R2 ;送行地址LCALL WRZHILING ;写行地址;########################### 一幅画面从这里开始 #################################### MOV R5,#00H ;字的偏移地址从0开始。

;-----------------------------------------------------------;为LCD的第0页(字的上半节)设置页地址与列地址及字节数,(0~7共8页)MOV A,#0B8H ;设置页地址,从第0页开始LCALL WRZHILINGMOV A,#40H ;设置列地址,从第0列开始LCALL WRZHILINGMOV R4,#48 ;字的上半部分共有48个字节(16X3=48)。

;*******************************************LOOP0: ;显示字的上半部分MOV A,R5MOVC A,@A+DPTRLCALL WRDATAINC R5DJNZ R4,LOOP0;***********************************************************;为LCD的第1页(字的下半节)设置页地址与列地址及字节数,(0~7共8页)MOV A,#0B9H ;设置/页地址,从第1页开始LCALL WRZHILINGMOV A,#40H ;设置列地址,从第0列开始LCALL WRZHILINGMOV R4,#48 ;字的下半部分共有48个字节(16X3=48)。

LCD12864原理与应用

LCD12864原理与应用

LCD12864原理与应用1、LCD12864简介:LCD12864分为两种,带字库的和不带字库的,不带字库的液晶显示汉字的时候可以选择自己喜欢的字体。

而带字库的液晶,只能显示GB2312字体,当然也可以显示其他的字体,不过是用图片的形式显示。

下面介绍不带字库的LCD12864,以Proteus中的AMPIRE128×64为例,如下图所示,它的液晶驱动器为KS0108。

引脚功能:引脚符号状态引脚名称功能,输入芯片片选端,都是低电平有效CS1=0开左屏幕,CS1=1关左屏幕CS2=0开右屏幕,CS2=1关右屏幕RS输入数据/命令选择信号RS=1为数据操作,RS=0为写指令或读状态RW输入读写选择信号R/W=1为读选通,R/W=0为写选通E输入读写使能信号在E下降沿,数据被锁存(写)入液晶,在E高电平期间,数据被读出DB0—DB7三态数据总线数据或指令的传送通道输入复位信号,低电平时复位复位时,关闭液晶显示,使显示起始行为0,可以跟单片机的复位引脚RST相连,也可以直接接VCC,使之不起作用V0液晶显示器驱动电压-Vout-10V LCD驱动负电压与带字库的液晶不同,此块液晶含有两个液晶驱动器,每块驱动器都控制64*64个点,分为左右两个屏幕显示,总共为128*64个点(即有128×64个点)。

这就是为什么AMPIRE128*64有CS1和CS2两个片选端的原因。

此液晶有8页,一页有8行点阵点,左右各64列,共128列。

如下图所示:2、LCD12864中的几条重要指令(一)行(line)设置命令:由此可见显示的起始行地址为0XC0,共64行,有规律地改变起始行号,可以实现滚屏效果。

(二)页(page)设置指令:起始页地址为0XB8,因为液晶有64行点,分为8页,每页就有8行点。

(三)列(column)地址设置指令每块驱动器的列地址都是从0X40到0X7F,共64列,所以此液晶共有128列点。

12864之Protues仿真

12864之Protues仿真

装上12864具体的电路还是两个电阻。

一个背光限流电阻。

一个液晶驱动电压调节电阻。

背光电阻还是任何时候在19、20脚与电源之间串上个100欧电位器接上电源。

调节电位器到合适亮度。

具体值最好是到调试完程序能够正常显示后再将阻值确定换成固定电阻。

液晶驱动电压的调整在数据线、电源线接好的前提下是在Vee(-15v)和地之间接一个电位器。

中间接V0,通过调节电位器来调节V0上的电压。

当V0上为-15V时为全暗(液晶显示为全黑)。

当V0为0V时为全亮。

调节电位器使屏幕从全暗刚好变到亮时,便可进行程序的调试。

待屏幕显示正常后,进行对比度的细调,然后测量这两边的阻值在地和V0之间、V0和Vee之间换成两个固定电阻焊上就好了。

注意在V0的电压是在一个很小的范围有效。

我的就是在-2.2——-2.5这个范围。

仔细调节V0和地之间的电阻使V0上的电压在2.3V。

更换为固定电阻后的装配图:下面说说具体的驱动:先来了解一下LCD12864的内部控制结构:见图可以看出12864屏是分为左、右两块控制的。

所有对屏幕的操作要受片选CS1、CS2来控制。

我们再来看一看对屏幕操作数据与屏幕点阵的排布关系:见下图。

从上图可以看出数据按字节在屏幕上是竖向排列的。

上方为低位,下方为高位。

因此在横向上(也就是Y)就一共是128列数据。

分为CS1和CS2两个64列来写入。

在竖方向上(也就是X)一字节数据显示8个点,竖向64个点分为8个字节,称做8页(X=0-7)。

了解这些后我们就知道要满屏显示一张图就要从y=0…127、X=0…7一共写128×8=1024个字节的数据。

同样在AT89S51中存一张图就要1024个字节的空间。

好!下面我们来了解对LCD12864进行操作的一些指令。

下面对上图的指作解释:1.显示开关控制(DISPLAY ON/OFF)D=1:开显示(DISPLAY ON) 意即显示器可以进行各种显示操作D=0:关显示(DISPLAY OFF) 意即不能对显示器进行各种显示操作2.设置显示起始行(DISPLAY START LINE)前面在Z地址计数器一节已经描述了显示起始行是由Z地址计数器控制的。

LCD128x64液晶Proteus仿真

LCD128x64液晶Proteus仿真

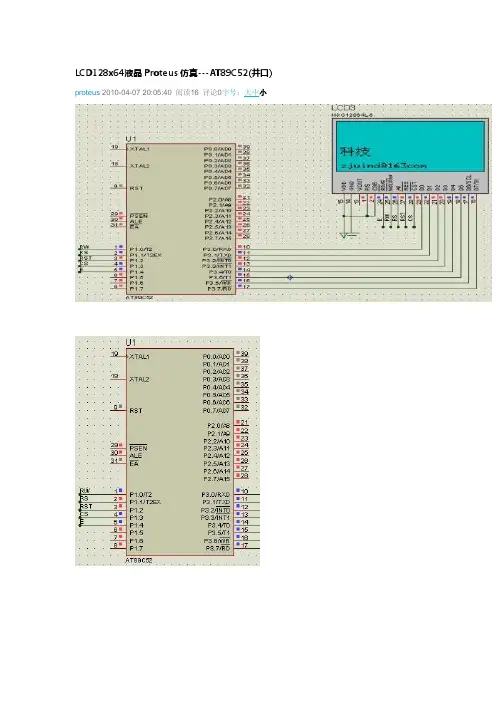

LCD128x64液晶Proteus仿真---AT89C52(并口) proteus 2010-04-07 20:05:40 阅读16 评论0字号:大中小/****************由龙丘科技开发板程序改写************************/ #include "AT89X52.H" //52系列单片机定义文件#include "intrins.h" //调用_nop_();延时函数用#define LCD_Data_Out P3sbit RW = P1^0;sbit RS = P1^1;sbit RST = P1^2;sbit CS = P1^3;sbit E = P1^4;#define X_WIDTH 132#define Y_WIDTH 64#define byte unsigned char //无符号字符(8位)#define uint unsigned int //无符号整数(16位)void LCD_Init(void);void LCD_CLS(void);void LCD_P6x8Str(byte x,byte y,byte ch[]);void LCD_P8x16Str(byte x,byte y,byte ch[]);void LCD_P14x16Str(byte x,byte y,byte ch[]);void LCD_Print(byte x, byte y, byte ch[]);void LCD_PutPixel(byte x,byte y);void LCD_Rectangle(byte x1,byte y1,byte x2,byte y2,byte gif); void Draw_LQLogo(void);void Draw_LibLogo(void);void Draw_BMP(byte x0,byte y0,byte x1,byte y1,byte bmp[]); void LCD_WrDat(byte date);void LCD_WrCmd(byte cmd);void LCD_Fill(byte bmp_data);void LCD_Set_Pos(byte x, byte y);//*************************建立数字库*********************code byte F6x8[][6] ={{ 0x00, 0x3E, 0x51, 0x49, 0x45, 0x3E }, // 0{ 0x00, 0x00, 0x42, 0x7F, 0x40, 0x00 }, // 1{ 0x00, 0x42, 0x61, 0x51, 0x49, 0x46 }, // 2{ 0x00, 0x21, 0x41, 0x45, 0x4B, 0x31 }, // 3{ 0x00, 0x18, 0x14, 0x12, 0x7F, 0x10 }, // 4{ 0x00, 0x27, 0x45, 0x45, 0x45, 0x39 }, // 5{ 0x00, 0x3C, 0x4A, 0x49, 0x49, 0x30 }, // 6{ 0x00, 0x01, 0x71, 0x09, 0x05, 0x03 }, // 7{ 0x00, 0x06, 0x49, 0x49, 0x29, 0x1E }, // 9 { 0x00, 0x00, 0x36, 0x36, 0x00, 0x00 }, // : { 0x00, 0x00, 0x56, 0x36, 0x00, 0x00 }, // ; { 0x00, 0x08, 0x14, 0x22, 0x41, 0x00 }, // < { 0x00, 0x14, 0x14, 0x14, 0x14, 0x14 }, // = { 0x00, 0x00, 0x41, 0x22, 0x14, 0x08 }, // > { 0x00, 0x02, 0x01, 0x51, 0x09, 0x06 }, // ? { 0x00, 0x32, 0x49, 0x59, 0x51, 0x3E }, // @ { 0x00, 0x7C, 0x12, 0x11, 0x12, 0x7C }, // A { 0x00, 0x7F, 0x49, 0x49, 0x49, 0x36 }, // B { 0x00, 0x3E, 0x41, 0x41, 0x41, 0x22 }, // C { 0x00, 0x7F, 0x41, 0x41, 0x22, 0x1C }, // D { 0x00, 0x7F, 0x49, 0x49, 0x49, 0x41 }, // E { 0x00, 0x7F, 0x09, 0x09, 0x09, 0x01 }, // F { 0x00, 0x3E, 0x41, 0x49, 0x49, 0x7A }, // G { 0x00, 0x7F, 0x08, 0x08, 0x08, 0x7F }, // H { 0x00, 0x00, 0x41, 0x7F, 0x41, 0x00 }, // I { 0x00, 0x20, 0x40, 0x41, 0x3F, 0x01 }, // J { 0x00, 0x7F, 0x08, 0x14, 0x22, 0x41 }, // K { 0x00, 0x7F, 0x40, 0x40, 0x40, 0x40 }, // L { 0x00, 0x7F, 0x02, 0x0C, 0x02, 0x7F }, // M { 0x00, 0x7F, 0x04, 0x08, 0x10, 0x7F }, // N { 0x00, 0x3E, 0x41, 0x41, 0x41, 0x3E }, // O { 0x00, 0x7F, 0x09, 0x09, 0x09, 0x06 }, // P { 0x00, 0x3E, 0x41, 0x51, 0x21, 0x5E }, // Q { 0x00, 0x7F, 0x09, 0x19, 0x29, 0x46 }, // R { 0x00, 0x46, 0x49, 0x49, 0x49, 0x31 }, // S{ 0x00, 0x3F, 0x40, 0x40, 0x40, 0x3F }, // U { 0x00, 0x1F, 0x20, 0x40, 0x20, 0x1F }, // V { 0x00, 0x3F, 0x40, 0x38, 0x40, 0x3F }, // W { 0x00, 0x63, 0x14, 0x08, 0x14, 0x63 }, // X { 0x00, 0x07, 0x08, 0x70, 0x08, 0x07 }, // Y { 0x00, 0x61, 0x51, 0x49, 0x45, 0x43 }, // Z { 0x00, 0x00, 0x7F, 0x41, 0x41, 0x00 }, // [ { 0x00, 0x55, 0x2A, 0x55, 0x2A, 0x55 }, // 55 { 0x00, 0x00, 0x41, 0x41, 0x7F, 0x00 }, // ] { 0x00, 0x04, 0x02, 0x01, 0x02, 0x04 }, // ^ { 0x00, 0x40, 0x40, 0x40, 0x40, 0x40 }, // _ { 0x00, 0x00, 0x01, 0x02, 0x04, 0x00 }, // ' { 0x00, 0x20, 0x54, 0x54, 0x54, 0x78 }, // a { 0x00, 0x7F, 0x48, 0x44, 0x44, 0x38 }, // b { 0x00, 0x38, 0x44, 0x44, 0x44, 0x20 }, // c { 0x00, 0x38, 0x44, 0x44, 0x48, 0x7F }, // d { 0x00, 0x38, 0x54, 0x54, 0x54, 0x18 }, // e { 0x00, 0x08, 0x7E, 0x09, 0x01, 0x02 }, // f { 0x00, 0x18, 0xA4, 0xA4, 0xA4, 0x7C }, // g { 0x00, 0x7F, 0x08, 0x04, 0x04, 0x78 }, // h { 0x00, 0x00, 0x44, 0x7D, 0x40, 0x00 }, // i { 0x00, 0x40, 0x80, 0x84, 0x7D, 0x00 }, // j { 0x00, 0x7F, 0x10, 0x28, 0x44, 0x00 }, // k { 0x00, 0x00, 0x41, 0x7F, 0x40, 0x00 }, // l { 0x00, 0x7C, 0x04, 0x18, 0x04, 0x78 }, // m { 0x00, 0x7C, 0x08, 0x04, 0x04, 0x78 }, // n { 0x00, 0x38, 0x44, 0x44, 0x44, 0x38 }, // o{ 0x00, 0x18, 0x24, 0x24, 0x18, 0xFC }, // q{ 0x00, 0x7C, 0x08, 0x04, 0x04, 0x08 }, // r{ 0x00, 0x48, 0x54, 0x54, 0x54, 0x20 }, // s{ 0x00, 0x04, 0x3F, 0x44, 0x40, 0x20 }, // t{ 0x00, 0x3C, 0x40, 0x40, 0x20, 0x7C }, // u{ 0x00, 0x1C, 0x20, 0x40, 0x20, 0x1C }, // v{ 0x00, 0x3C, 0x40, 0x30, 0x40, 0x3C }, // w{ 0x00, 0x44, 0x28, 0x10, 0x28, 0x44 }, // x{ 0x00, 0x1C, 0xA0, 0xA0, 0xA0, 0x7C }, // y{ 0x00, 0x44, 0x64, 0x54, 0x4C, 0x44 }, // z};code byte F14x16_Idx[] ={"科技"};code byte F14x16[] = {0x24,0x24,0xA4,0xFE,0xA2,0x22,0x00,0x24,0x48,0x00,0xFE,0x80,0x80,0x00,0x04,0x03,0x00,0x3F,0x00,0x01,0x01,0x01,0x01,0x01,0x3F,0x00,0x00,0x00,//科2 0x10,0x10,0xFE,0x90,0x10,0x48,0xC8,0x48,0x7E,0x48,0x48,0xC8,0x08,0x00,0x12,0x21,0x1F,0x00,0x20,0x20,0x11,0x0A,0x04,0x0A,0x11,0x20,0x20,0x00,//技3 };//************************延时******************************void LCD_DLY_ms(uint ms){int ii,jj;if (ms<1) ms=1;for(ii=0;ii<ms;ii++)for(jj=0;jj<2670;jj++); //busclk:16MHz--1ms}/**********************主函数*******************************/main(){LCD_Init(); //LCD初始化while(1){LCD_P6x8Str(0,3,"zjwind@163com"); //输出字符,利用ASCLL码/* LCD_P6x8Str(0,1,"1"); //输出字符,利用ASCLL码LCD_P6x8Str(0,2,"2"); //输出字符,利用ASCLL码LCD_P6x8Str(0,3,"3"); //输出字符,利用ASCLL码LCD_P6x8Str(0,4,"4"); //输出字符,利用ASCLL码LCD_P6x8Str(0,5,"5"); //输出字符,利用ASCLL码LCD_P6x8Str(0,6,"6"); //输出字符,利用ASCLL码LCD_P6x8Str(0,7,"7"); //输出字符,利用ASCLL码*/LCD_Print(0,0,"科技");}}/***************************LCD12864************************///**************************写命令**************************void LCD_WrCmd(byte cmd) //写命令{RS = 0; CS = 0; RW = 0; E = 1;P3 = cmd;_nop_();E = 0;}//**************************写数据************************** void LCD_WrDat(byte date) //--写数据{RS = 1; CS = 0; RW = 0; E = 1;P3 = date;_nop_();E = 0;}//************************清屏***************************** void LCD_Fill(byte bmp_data){byte y,x;for(y=0;y<8;y++) //分页,总共8页{LCD_WrCmd(0xb0+y); //设置页地址LCD_WrCmd(0x01); //设置column地址低地址LCD_WrCmd(0x10); //设置column地址高地址for(x=0;x<X_WIDTH;x++)LCD_WrDat(bmp_data);}}//*************************定指针坐标*********************** void LCD_Set_Pos(byte x, byte y) //定坐标,指针的位置{LCD_WrCmd(0xb0+y); //定初始页---P39LCD_WrCmd(((x&0xf0)>>4)|0x10); //坐标在column的位置MSB ---P40 LCD_WrCmd((x&0x0f)|0x01); //LSB 0X01 ---P40}//************************LCD初始化*************************void LCD_Init(void){RST = 0; //指令表---P37LCD_DLY_ms(50);RST = 1;LCD_DLY_ms(20);LCD_WrCmd(0xaf); //0xaf LCD On ---P39LCD_WrCmd(0x2f); //0x2f 设置上电控制模式---P44LCD_WrCmd(0x81); //0x81 电量设置模式(显示亮度?---P45LCD_WrCmd(0x1a); //指令数据0x0000~0x003fLCD_WrCmd(0x24); //0x24 V5内部电压调节电阻设置---P45LCD_WrCmd(0xa2); //0xa2 5V,0xa1 3V3 LCD偏压设置---P42 LCD_WrCmd(0xc0); //0xc8 正常,0xc0 倒置Com 扫描方式设置LCD_WrCmd(0xa1); //0xa0 正常,0xa1 反向Segment方向选择---P42 LCD_WrCmd(0xa4); //0xa4 全屏点亮/变暗指令---P42LCD_WrCmd(0xa6); //0xa6 正向反向显示控制指令---P42LCD_WrCmd(0xac); //0xac 关闭静态指示器---P46LCD_WrCmd(0x00); //指令数据LCD_WrCmd(0x40+32); //0x40+32 设置显示起始行对应RAM ---P39LCD_Fill(0x00); //初始清屏LCD_Set_Pos(0,0); //指针的位置}/******************************输出字符****************************/void LCD_P6x8Str(byte x,byte y,byte ch[]) //输入字符{byte c=0,i=0,j=0;while (ch[j]!='\0'){c =ch[j]-48; //F6x8[c][i]从032开始建立ASCLL码数组,要查找,需减32if(x>126){x=0;y++;}LCD_Set_Pos(x,y);for(i=0;i<6;i++)LCD_WrDat(F6x8[c][i]);x+=6;j++;}}/******************************输出汉字字符串***********************/void LCD_P14x16Str(byte x,byte y,byte ch[]){byte wm=0,ii = 0; //字节:0xffuint adder=1; //字:0xffffwhile(ch[ii] != '\0'){wm = 0;adder = 1;while(F14x16_Idx[wm] > 127) //why {if(F14x16_Idx[wm] == ch[ii]){if(F14x16_Idx[wm + 1] == ch[ii + 1]) {adder = wm * 14;break;}}wm += 2;}if(x>118){x=0;y++;}LCD_Set_Pos(x , y);if(adder != 1)// 显示汉字{LCD_Set_Pos(x , y);for(wm = 0;wm < 14;wm++){LCD_WrDat(F14x16[adder]);adder += 1;}LCD_Set_Pos(x,y + 1);for(wm = 0;wm < 14;wm++){LCD_WrDat(F14x16[adder]);adder += 1;}}else //显示空白字符{ii += 1;LCD_Set_Pos(x,y);for(wm = 0;wm < 16;wm++){LCD_WrDat(0);}LCD_Set_Pos(x,y + 1);for(wm = 0;wm < 16;wm++){LCD_WrDat(0);}}x += 14;ii += 2;}}//******************输出汉字和字符混合字符串********************** void LCD_Print(byte x, byte y, byte ch[]){byte ch2[3];byte ii=0;while(ch[ii] != '\0'){if(ch[ii] > 127) //汉字的码>127{ch2[0] = ch[ii];ch2[1] = ch[ii + 1];ch2[2] = '\0'; //汉字为两个字节LCD_P14x16Str(x , y, ch2); //显示汉字x += 14; //不太理解ii += 2;}else{ch2[0] = ch[ii];ch2[1] = '\0'; //字母占一个字节LCD_P8x16Str(x , y , ch2); //显示字母x += 8;ii+= 1;}}}。
