塑胶模具基本知识.
模具塑胶理论知识
模具塑胶理论知识模具是一种工业生产工具，它是具有特定形状、尺寸、结构和工艺要素的工业产品的模板，通过在模具中注塑或压制等工艺制造出符合要求的产品。
而塑胶是基于有机高分子材料制成，具有一定塑性和可塑性的材料。
在模具中注塑成型，形成各种塑料制品，如电子产品外壳、汽车零部件等。
模具塑胶的理论知识为生产制造提供了理论基础和实际指导，同时也是开发新产品的重要依据。
下面我们从材料、模具、工艺等方面分析模具塑胶的理论知识。
一、材料1. 塑料材料的选择塑料材料是制作塑胶制品的基础，根据产品的需求选择不同性能特点的塑料，如在电子产品方面，要求材料具有导电、隔热、防静电等功能，因此要选择具有这些功能的特殊材料。
在汽车等机械制品方面，要求材料具有高强度、耐高温、抗腐蚀等特性，因此需要选择高强度、耐温、抗腐蚀的材料。
2. 材料的成型性材料的成型性能是制作塑胶制品的重要因素，其决定塑胶制品成型质量和生产效率。
塑料材料通过改变塑性和可塑性以实现成型，因此材料的熔溶度、熔体粘度、流动性、收缩率等是影响成型物质量和生产效率的重要指标。
二、模具模具是制作塑胶制品的重要装备，它的设计和制作对塑胶制品的成型质量具有很大的影响。
模具的结构形式、材料、精度和热处理等是影响成型品质的重要因素。
1. 模具的结构形式模具的结构形式直接决定了塑胶制品的形状、尺寸和质量。
模具一般分为上、下模，它们的结构形式需要根据产品的形状、尺寸等因素来进行设计，保证在模具中注塑时不会发生变形、缩水和毛边等现象。
2. 模具材料模具材料的选择要考虑到耐磨性、耐蚀性和导热性等因素，常用的模具材料有钢、铸铁和铝合金等。
不同的材料对模具的制作成本、耐用性、加工难度等存在很大的影响。
3. 模具热处理模具材料通过热处理来改变其组织结构和性能，提高其使用寿命和生产效率。
常用的热处理方法有淬火、回火、正火等。
三、工艺工艺是塑胶制品生产的核心，它包括了注塑成型、压制成型等各种制作方法，以及熔融温度、保压时间、制品冷却温度等具体参数的控制和调整。
塑胶模具维修知识和技能有哪些知识

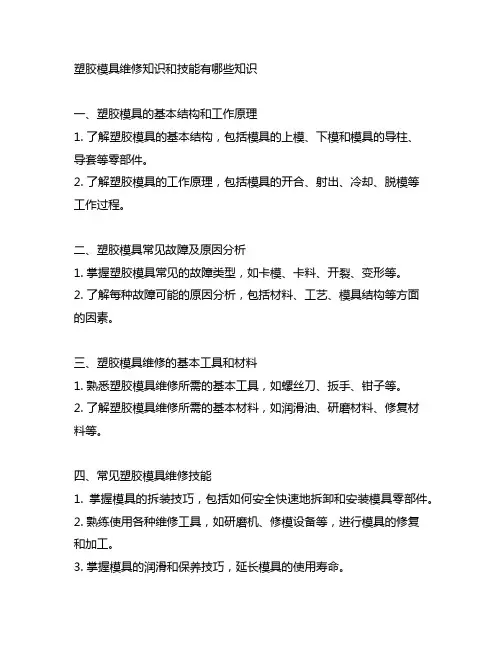

塑胶模具维修知识和技能有哪些知识一、塑胶模具的基本结构和工作原理1. 了解塑胶模具的基本结构，包括模具的上模、下模和模具的导柱、导套等零部件。
2. 了解塑胶模具的工作原理，包括模具的开合、射出、冷却、脱模等工作过程。
二、塑胶模具常见故障及原因分析1. 掌握塑胶模具常见的故障类型，如卡模、卡料、开裂、变形等。
2. 了解每种故障可能的原因分析，包括材料、工艺、模具结构等方面的因素。
三、塑胶模具维修的基本工具和材料1. 熟悉塑胶模具维修所需的基本工具，如螺丝刀、扳手、钳子等。
2. 了解塑胶模具维修所需的基本材料，如润滑油、研磨材料、修复材料等。
四、常见塑胶模具维修技能1. 掌握模具的拆装技巧，包括如何安全快速地拆卸和安装模具零部件。
2. 熟练使用各种维修工具，如研磨机、修模设备等，进行模具的修复和加工。
3. 掌握模具的润滑和保养技巧，延长模具的使用寿命。
4. 掌握模具的表面处理技巧，如擦亮、打磨等，提高模具的表面质量。
五、安全生产知识1. 了解模具维修过程中的安全生产知识，包括防护用具的使用、操作规程的遵守等。
2. 熟悉常见的模具维修事故及应急处理方法，保障自身和他人的安全。
六、模具维修的先进技术1. 了解模具维修领域的先进技术，如数控加工、3D打印等，提高维修效率和质量。
2. 掌握模具CAD/CAM技术，提前预测和避免模具的故障。
总结：塑胶模具维修知识和技能的掌握对于保障模具的正常使用和延长模具的使用寿命具有重要意义。
只有不断学习和提高，才能在模具维修领域中立于不败之地。
希望大家能够加强学习，不断提高自身的维修技能，为塑胶模具行业的发展贡献自己的力量。
1. 模具维修的基本工具和材料扩展1.1 除了基本工具外，模具维修还需要一些特殊工具，如气动工具、电动工具等，用于处理一些复杂、精细的维修工作。
1.2 模具维修材料的种类繁多，根据不同的维修需求，选择合适的修复材料，如填料、胶粘剂、润滑油等。
选择合适的材料可以有效保护模具表面，延长模具的使用寿命。
塑胶模具知识
3.橡胶模具
橡胶模具通常分上下两块模板（也有一些根据 产品的形状设计成多块Байду номын сангаас板），材质基本使用各 种型号的模具钢。 橡胶产品的生产的过程简单的说就是把一定量处 理好的生胶放入模具夹层中，然后再加压加热一 定的时间，就可以制成相应橡胶产品。
为了不让产品粘住模具，主要采用的方法有 模具表面进行适当的表面处理、使用合适的脱模 剂以及调整生产工艺等
塑胶件脱模是注射成型过程中最后一个环节，脱模 质量好坏将决定塑胶件的质量.而产品顺利脱模,需模具设 计工程师采用合理的顶出方式,更重要的是需产品工程师给 塑胶制品合理的脱模角度.
1.塑胶模具上产品的顶出方式：
顶针（圆顶针，扁顶针，司筒针） 顶块
顶板
气顶 两次顶出
胶件凹凸位 被型芯包紧 第一次脱模出内芯， 为胶件提供变形空间 第二次脱模，胶件凹 凸位变形后强脱出模
汽车上的吹塑制品 有：防尘罩，燃油箱， 汽车风管等等。 吹塑制品的材质主要有： PE，PVC，PET等等。
决定吹塑模具效率的要素有： a.材料.b.冷却.c.切胚口设计.d.排气 .
用铝合金较多,还有价格相对便宜的刚料.
颈部与底部需的热量最大,需加强冷却. 切胚口用料要较好,采用钢或铜合金.
在部件吹塑成型时,为了使气体迅速逸出, 必须排气,最好是采用表面排气.
具体选择脱模斜度时应注意以下几点：
塑胶件精度要求高的，应选用较小的脱模斜度。 较高、较大的尺寸，应选用较小的脱模斜度。 塑胶件的收缩率大的，应选用较大的斜度值。 塑胶件壁厚较厚时，会使成型收缩增大，脱模斜度应 采用较大数值。 透明件脱模斜度应加大，以免引起划伤。一般情况下， PMMA料脱模斜度应大于3°，ABS及PC料脱模斜度应大 于2°。
塑胶模具基础知识
三.注射模基本类型
3.2:三板式模具
3.2.1:三板式模具与二板式模具比较
在母模板与定模板之间,有一块活动的浇口板
3.2.2：适用范围 1. 中心进料的多型腔模具. 2. 中心进料的点形浇口单型腔模具. 3. 表面进料复式点形浇口注射模 4. 边缘进料的不平衡多型腔模
浇口板
9
四.注射模功能系统
形状
示 意 图
断面积 外周
流动效 率比较
圆形 半圆 变形半圆 梯形 正六角形 U形 圆形>U形>(变形半圆)正六角形>梯形>半圆
13
四.注射模功能系统
4.2.冷却系统
------模具的有效冷却,就是将热熔融状态的塑料传 给模具的热量,尽可能迅速地全部导出
冷却媒介
空气 水 油
常温水 冰水
14
四.注射模功能系统
塑胶模具基础知识
内容 一.注射模概念 二.注射模块成 三.注射模基本类型 四.注射模功能系统 五.抽芯机构 六.模具材料
2
一.注射模概念
将物料通过人力或传送装将物料输送到注射机的料筒内,物料受热呈熔融状态, 然后,在螺杆或活塞的推动下,经喷嘴和模具的进料系统进入型腔,经充分冷却后,物 料于型腔内硬化定型.这个成型过程所需的成型工具就叫注射模.
C.顶针排气 17
D.中心顶杆排气
4.3.顶出系统 4.3.1:顶出方式
一段顶出
18
四.注射模功能系统
二段顶出
延迟动作顶出
4.3.顶出系统 4.3.2:顶出类型
顶板顶出
四.注射模功能系统
顶套顶出
顶杆顶出
19
五.注射模抽芯机构
塑件的侧面带有孔或 凹槽时,须采有侧面成型芯才能满足塑件 成型上的要求.
模具制造工培训塑胶模具基础
模具制造工培训塑胶模具基础模具制造是指生产制造各种产品所需要的模具，而塑胶模具则是模具制造中的重要一环。
本文将从塑胶模具的基础知识、制造工艺和培训方法三个方面展开论述，以帮助模具制造工进行塑胶模具的基础培训。
一、塑胶模具的基础知识1. 塑胶模具的定义和分类塑胶模具是指用于制造塑料制品的一种模具，它具有一定的形状和尺寸，能够使塑料在一定条件下通过熔融、注塑、冷却等工艺过程，形成所需的产品。
根据塑胶模具的结构和用途，可以将其分为注塑模具、挤出模具、吹塑模具等多种类型。
2. 塑胶模具的组成部分塑胶模具通常由模具座、模芯、模腔、顶板、导柱、导套等组成。
其中，模具座是模具安装的基座，模芯和模腔则是塑料制品的成形部分。
顶板、导柱和导套则起到辅助定位和支撑作用。
3. 塑胶模具的材料选用塑胶模具的材料一般选择高强度、耐磨性和良好的导热性能的材料，如工具钢和合金钢。
此外，还可以采用特殊材料，如耐热钢、耐酸钢等，以适应不同的生产需求和工艺要求。
二、塑胶模具的制造工艺1. 工艺准备在进行塑胶模具的制造前，需要进行详细的制作方案和生产计划的制定。
同时，还需要准备好所需的原材料和专用设备，以及进行生产现场的布置和准备工作。
2. 模具设计模具设计是塑胶模具制造的关键步骤。
在设计过程中，需要考虑到产品的形状、尺寸和材料特性等因素，确定模具的结构、尺寸和工艺参数。
同时，还需要进行模具装配、拆卸和调试等相关设计。
3. 模具加工模具加工包括模具零件的加工和装配。
模具零件加工通常采用数控加工、磨削和抛光等工艺，以保证模具零件的精度和表面质量。
而模具的装配则需要进行严格的配合和校验，确保模具的正常使用。
4. 模具调试和试模在模具制造完成后，需要进行模具的调试和试模工作，以验证模具的合理性和稳定性。
通过调整模具的参数和工艺条件，确保模具能够正常运行并获得满意的产品质量。
三、塑胶模具的培训方法1. 理论培训塑胶模具制造需要掌握一定的理论知识，包括模具设计原理、模具材料选用、模具加工工艺等方面的知识。
塑胶模具基础知识
塑胶模具基础知识目录1. 塑胶模具基础知识概述 (3)1.1 塑胶模具的应用领域 (4)1.2 塑胶模具的重要性 (5)1.3 塑胶模具的设计与发展 (6)2. 塑胶模具的类型 (7)2.1 注射成型模具 (8)2.1.1 注射成型原理 (9)2.1.2 注射成型模具的结构 (10)2.2 挤出成型模具 (11)2.2.1 挤出成型原理 (14)2.2.2 挤出成型模具的结构 (14)2.3 其他塑胶模具类型 (16)2.3.1 吹塑模具 (17)2.3.2 压塑模具 (19)2.3.3 翻孔型塑胶模具 (19)3. 塑胶模具的材料和制作 (21)3.1 模具钢的种类和特性 (22)3.2 模具涂层技术 (23)3.3 模具的制造工艺 (24)3.3.1 模具的铸造过程 (25)3.3.2 模具的机械加工过程 (27)4. 塑胶模具的设计与开发 (28)4.1 模具设计的原则 (29)4.2 模具设计的步骤 (30)4.3 模具开发中的问题处理 (31)5. 塑胶模具的制造工艺 (32)5.1 模具的安装与调试 (33)5.2 模具制造中的质量控制 (34)6. 塑胶模具相关标准与法规 (36)6.1 国际标准 (37)6.2 国家标准 (38)6.3 行业法规与规范 (39)7. 塑胶模具的前沿技术和发展趋势 (40)7.1 3D打印技术在模具制造中的应用 (41)7.2 智能模具的开发 (43)7.3 环境友好型的模具材料和技术 (45)8. 塑胶模具的案例分析 (46)8.1 汽车部件模具的案例研究 (47)8.2 消费品模具的设计与制造 (49)8.3 医疗设备模具的开发 (50)9. 塑胶模具的后续服务 (52)9.1 模具维修与改进 (53)9.3 模具培训与技术交流 (56)10. 总结与展望 (57)10.1 塑胶模具市场分析 (59)10.2 未来发展趋势预测 (60)10.3 个人或企业发展建议 (61)1. 塑胶模具基础知识概述塑胶模具是一种精密制造技术，用于生产各种塑料制品。
模具塑胶理论知识
模具塑胶理论知识模具塑胶理论知识模具塑胶是当今工业生产中最常见的工艺之一。
模具繁荣的背后，是模具塑胶理论的进步。
模具塑胶理论是模具塑胶行业的灵魂，包括塑料材料的知识、模具设计理论、注塑工艺等多个方面的内容，下面就让我们一步一步地向您展现。
一、塑料材料的知识塑料是指各种以石油、天然气、煤等烃类物质为主要原料，经过加工成型的塑性可塑物。
塑料的种类众多，按其加工方式分类，又可以分为热塑性塑料和热固性塑料。
热塑性塑料可以反复熔融，其物理性能依然良好；而热固性塑料一旦固化，就无法再溶解或熔化。
塑料的物理性能包括：熔点、硬度、密度、透明度、耐温度、耐酸碱度、耐化学腐蚀性、耐日光性等等。
根据产品的要求，选择最适合的塑料材料非常重要，不同的材料有不同的特点，选择不当可能会导致注塑件的失真、变形、开裂等问题。
二、模具设计理论模具设计是指根据产品的形状、尺寸、数量等要求，在图纸和计算机辅助设计软件上设计出模具的各种零部件。
模具的设计是注塑加工中最重要的环节之一，其质量直接关系到注塑件的成型质量、定位精度和寿命等因素。
模具设计的概念、材料选择、工艺流程、结构组成和校验等都是需要经过理论知识的研究和分析。
对于有经验的模具设计师来说，会考虑注塑件的收缩率、模具中心线、模具拼合方式、铣削精度、喷砂程度以及复位精度等细节，从而设计出极具可靠性的模具。
三、注塑工艺注塑工艺是将熔化的塑料通过模具喷射到模具中形成成型的过程。
注塑工艺的设计包括了模具参数、基本操作流程、射料偏移及改进措施、熔体流动、射嘴保温和熔松、模具冷却、注塑件的收缩率等。
测试和验证模具的注塑工艺是确保注塑件质量的关键。
生产者需要控制合适的注塑温度、高精度的模具加工、合理的射融量体积和正确的熔体压力。
比较完美的注塑工艺应该能够保证注塑件的尺寸和表面质量，同时还能确保模具和机器的寿命。
总结模具塑胶理论的知识是以塑料材料、模具设计和注塑工艺为三个重点。
掌握这些知识可以让您更好地理解模具塑胶行业中的生产过程，从而更快、更准确地解决问题，使得生产效率更高，经济效益更好。
塑胶与模具基础知识
塑胶与模具基础知识塑胶与模具是现代工业中必不可少的两个重要组成部分。
塑胶是一种高分子有机材料，可以通过加热和压力加工制造成各种形状和大小。
而模具则是一种制造工具，用于塑胶加工过程中的成型和压制。
本文将着重介绍塑胶与模具的基础知识。
一、塑胶1. 塑胶的种类塑胶有许多不同类型，包括热塑性塑料和热固性塑料。
热塑性塑料可以重复加热和冷却，仍能保持原本的形态。
热固性塑料则一旦加热固化，无法逆转变成原来的状态。
2. 塑胶的加工方式塑胶的加工方式包括注塑、挤出、吹塑、压塑和注射等方法。
其中，注塑是最为常见和最具有生产力的加工方法，特别适用于大批量生产。
而挤出是最适合大型、长条形塑料制品生产的基础性加工方法。
3. 塑胶的特性塑胶的特性包括重量轻、机械强度高、气密性好、耐腐蚀、绝缘性好以及加工成本低等等。
二、模具1. 模具的种类模具种类包括塑胶模具、金属模具、压铸模具、绕线模具和铸造模具等。
其中塑胶模具是模具种类中最为常见的一种，可以制造出各种不同形状的塑胶制品。
2. 模具的制造工艺模具的制造主要分为设计、制造、加工、热处理、装配和调试等环节。
模具的质量和精度取决于加工质量和工艺流程的标准化程度以及模具的设计和制造要求。
3. 模具的维护和保养模具作为生产中不可或缺的一部分，必须经常进行维护和保养。
常见的保养方法包括清洁、润滑和调整等，可以有效延长模具的使用寿命和增强其加工精度。
三、塑胶与模具的配合塑胶和模具的配合是关键的一步，必须根据具体塑料种类、加工方式和模具形状来进行合理的设计和制造。
塑料成型和模具适配性是生产中非常重要的核心技术之一，需要经过严格的检测和实验验证后才能确定其可行性和稳定性。
四、结论塑料和模具作为现代工业生产中不可或缺的两个组成部分，在产品制造和设计中起着至关重要的作用。
通过科学合理的塑料和模具设计以及严格的加工工艺流程，可以生产出高质量、高效率和高精度的塑料制品。
因此，对塑料和模具的基础知识和技术要求应予重视，进一步提高生产资料的技术水平和产业竞争力。
工厂生产塑胶模具基础及质量培训
工厂生产塑胶模具基础及质量培训1. 前言塑胶模具是在工业生产中广泛应用的一种工具，用于生产各种各样的塑胶制品。
在工厂生产中，对于塑胶模具的基础知识和质量要求的培训非常重要。
本文将介绍工厂生产塑胶模具的基础知识和质量培训的内容。
2. 塑胶模具的基础知识2.1 塑胶模具的种类塑胶模具可以分为注塑模具、挤出模具、吹塑模具等多种类型。
注塑模具是最常见的一种，它通过将塑胶熔化注入模具中，待塑胶冷却后取出成型件。
挤出模具主要用于生产长条状的塑胶制品，如管道和线缆等。
吹塑模具则主要用于生产中空的塑胶制品，如瓶子和容器等。
2.2 塑胶模具的设计原则塑胶模具的设计应考虑以下几个原则：•模具结构合理：模具的结构应简单易用，便于安装和拆卸，提高生产效率。
•成型件的质量要求：模具设计应考虑生产出的成型件的质量要求，如尺寸精度、外观要求等。
•材料选择：模具的材料选择应考虑到其使用寿命和成本等因素。
2.3 塑胶模具的制造工艺塑胶模具的制造工艺包括模具设计、加工制造和装配调试三个过程。
模具设计是工艺的基础，它决定了模具的结构和功能。
加工制造是按照设计要求对模具进行材料选择、加工和热处理等工艺。
装配调试是将加工好的各个部分进行组装和调试，确保模具能够正常运行。
3. 塑胶模具的质量培训3.1 塑胶模具质量的重要性塑胶模具的质量直接影响到成型件的质量和生产效率。
一个优质的塑胶模具可以生产出高质量、精确度高的塑胶制品，提高生产效率并降低成本。
因此，对于塑胶模具的质量要求非常高，工厂生产中必须加强质量培训和管理。
3.2 塑胶模具质量培训的内容塑胶模具质量培训的内容包括以下几个方面：3.2.1 模具基础知识培训人员需要了解塑胶模具的基础知识，包括模具的种类、结构和制造工艺等。
只有了解了模具的基础知识，才能更好地进行模具质量管理和维护。
3.2.2 模具质量要求培训人员需要了解塑胶模具的质量要求，包括尺寸精度、成型件的外观要求和耐用性等。
只有了解了模具的质量要求，才能更好地进行模具的检查和维护。
塑胶模具知识介绍
3>. 冷卻后由於塑料會對鋼件產生收縮的應力，而有抱 緊的現象,在靠破孔兩邊成品肉厚強度最弱,應設置頂 針頂出。
4>. 在成品垂直之壁厚之正下方應設置頂針以利於頂出。 5>. 在十字肋下方常排布頂針, 既可頂出又可排氣。 6>. 頂出力的分布應盡量靠近型芯,且頂出面積應盡可能
A. 檢查斜顶后退方向正確與否. B. 斜顶頂部偷料0.05~0.1mm. C. 檢查斜顶后退時是否有幹涉
若有幹涉則可改小行程或采用讓位拆法.
六.4 塑模抽芯机构介绍
3. 定位块设计与斜顶座设计
六.5 塑模结构介绍—顶出
顶出：成型机顶棍顶 在模具的顶出板上， 顶出板带动顶针，顶 块，斜销等将产品从 公模或者是母模模仁 上推开，使产品脱离 模具。
塑胶模具知识介绍
一. 塑模定义 二. 塑模用途 三. 塑模好处 四. 塑模制作流程 五. 常见塑模类型 六. 塑模结构介绍 七. 塑模加工设备及加工工艺 八. 塑模动作演示
一. 塑 模 定 义
塑胶模具定义
塑模種類繁多,此處與各位討論的是“塑膠 射出成型模具”﹐日本稱之為“金型”，美國稱
之為“Plastic Mold”或者“Tooling” 。
五. 常见塑模类型
• 两板模
• 两板模一般是指开模过程中 只分成了动模侧和定模侧两 半的模具。
• 两板模的优点：两板模最为 常见，其结构简单，形式多 样，维护方便。
• 两板模浇口形式有直接进胶， 边缘浇口、潜伏式浇口、牛 角式浇口、搭接浇口、圆盘 浇口、扇形浇口、辐式浇口 等。
• 两板模的缺点：两板模除潜 伏式浇口和牛角式浇口外都 需后续加工去除浇口。
塑胶模具基础知识
塑模基础与提高
一．分类及作用:
1，两板模，最常见
2，三板模，成品表面针点进胶或进胶点偏心
3，热浇道，无流道或少流道,可減少废料及增加注射压力
二．模具的基本结构
1，模胚。
a,两板模模胚.
b,三板模模胚
2，模玉，其中包括前模玉及后模与等。
3，浇注系统，其主要包括唧嘴，流道，浇口等。
4，冷却系统。
5，顶出系统。
6，特殊结构，这个部分比较复杂，其中包括斜滑块，斜顶，液压抽芯，螺纹抽芯等，
模具大概分以上几部分，其实不是所有的模具都包括以上几个部分。
三．模具的基本组成部分
1，两板模的基本组成部分
2．三板模的基本组成部分
3．热流道模具的基本组成部分
四，塑胶产品设计注意事项
4．表面抛光
要求表面抛光的的模具，硬模钢材比较多的应该用瑞典一盛百的S136，热处理后的硬度应该为HRC52-54。
（需高回火温度，最好用真空炉见硬。
）
五．水口的基本结构形式1．大水口
2．点水口
3．潜水口
六．PL面的分取
七．斜顶的设计
由于手机的公扣在设计时大多斜顶的行程与大小都受到限制，所以为了减小斜顶本身所占空间及加强斜顶的强度，大多采用如下的结构形式：
八．行位的设计
1，行位的基本结构如下图
闭合状态下行位的结构
行位的开启状态
九．顶出系统
十．实例。
塑胶模具结构基础知识
塑胶模具结构基础知识塑胶模具是塑料制品生产过程中不可或缺的一部分，它是制定塑料制品形状和尺寸的工具。
塑胶模具结构基础知识是了解塑胶模具的重要基础，本文将从塑胶模具的分类、主要构件和工作原理等方面进行介绍。
一、塑胶模具的分类1.根据模具制作材料的不同，塑胶模具可以分为金属模具和非金属模具两大类。
金属模具通常由钢、铝等材料制成，具有高强度、高硬度和高耐磨性等优点；非金属模具通常由塑料和树脂等材料制成，具有成本低、加工方便等优点。
2.根据模具结构的复杂程度，塑胶模具可以分为单一模具和组合模具两大类。
单一模具是一种简单的模具，用于生产单一形状的塑料制品；组合模具是由多个模块组合而成的复杂模具，可以生产多种形状的塑料制品。
3.根据塑料制品的生产方式，塑胶模具可以分为压力成型模具和注射成型模具两大类。
压力成型模具适用于塑料在一定温度和压力下通过模具的压力形成制品；注射成型模具适用于将塑料熔化后注入模具腔中，并通过压力使其充满整个模具腔，然后冷却成型。
二、塑胶模具的主要构件1.模具基础部分：包括底板、底座、定位销等。
底板是模具的主要支撑部分，通常由钢板制成；底座用于固定模具和机器，保证模具的稳定性；定位销用于定位模具的上下左右方向，以确保模具的精度。
2.模具腔部分：模具腔是塑胶模具的主要工作部分，它是塑料制品形状和尺寸的表现。
模具腔通常由上模腔和下模腔组成，通过上下闭合实现对塑料的成型。
模具腔的形状和尺寸应与最终塑料制品的要求相匹配。
3.模具动作系统：用于实现模具的开合和脱模动作。
包括模具开合机构、模具顶针机构、模具顶针回程机构等。
模具开合机构通常由导柱和导套组成，用于使上、下模腔之间产生相对运动；模具顶针机构用于在模具开合过程中对塑料制品进行顶出。
4.模具温控系统：用于控制模具的温度，以确保塑料熔化和冷却的过程。
模具温控系统通常包括模具加热和冷却装置，通过控制加热和冷却介质的流动和温度，可以控制模具的温度。
塑胶模具知识概述
塑胶模具知识概述导言随着制造业的发展，塑胶模具也得到了广泛的应用。
塑胶模具是制造塑胶制品的重要工具，很多产品制造都需要使用塑胶模具。
本文将对塑胶模具进行概述，包括其定义、用途、制作工艺、分类、设计原则、注意事项等内容，以便读者了解并掌握塑胶模具的知识。
一、塑胶模具的定义塑胶模具是用来生产塑胶制品的一种工具。
其主要作用是在塑胶注塑成型过程中，将塑料加热后注入模具中，经冷却后形成所需的塑料零部件。
因此，塑胶模具的作用至关重要。
二、塑胶模具的用途塑胶模具主要用于生产塑胶制品，如塑料杯子、塑料桶等。
在一般的生产线上，通常会在注塑机上链接模具，将加热的塑料通过注塑机喷射到模具中，最终形成所需的塑料制品。
此外，塑胶模具还用于面向电子产品、汽车零部件、医疗器械等行业的生产加工。
三、塑胶模具的制作工艺塑胶模具的制作过程，一般包括模型设计、零件制作、模型组装、零件连接、加工表面、检验调整、产品出厂等步骤。
主要制作工艺包括：模型设计（CAD）、毛坯加工、组装、放电加工、电火花加工、铣削加工、热处理、检验、打磨、打磨、真空放电、检验等。
四、塑胶模具的分类根据不同的加工工艺，塑胶模具分为几个分类，包括压铸模具、注塑模具、吹塑模具、挤出模具、热压模具、轧制模具等类型。
其中注塑模具是应用最广泛的一种模具。
五、塑胶模具的设计原则1.合理的表现能力：模具的设计应该符合产品的复杂性，也应该能够满足客户的需求。
2.合适的耐用性：模具需要经受住高频率的使用环境，因此，需要满足耐磨损、耐热、耐腐蚀等性能。
3.故障解决能力：设计时要考虑到故障情况发生的可能性，能够快速处理问题，及时修补模具。
4.加工容易性：设计时需要考虑到制造模具的工艺，做到易于制造和加工，并提高工作效率。
六、塑胶模具的注意事项1.操作注意：注塑机上需要安全使用安全设施，同时注塑模具上的调试工作也需要非常小心。
2.防腐注意：长时间存放未使用的模具需要注意防腐，以免受到氧化、腐蚀等影响。
塑胶模具的基本知识
塑胶模具的基本知识日常生产、生活中所使用到的各种工具和产品，与模具有着密切的关系。
模具的形状决定着这些产品的外形，模具的加工质量与精度也就决定着这些产品的质量。
因为各种产品的材质、外观、规格及用途的不同，模具分为了铸造模、锻造模、压铸模、冲压模等非塑胶模具，以及塑胶模具。
一、模具的一般定义：在工业生产中，用各种压力机和装在压力机上的专用工具，通过压力把金属或非金属材料制出所需形状的零件或制品，这种专用工具统称为模具。
二、注塑过程说明：模具是一种生产塑料制品的工具。
它由几组零件部分构成，这个组合内有成型模腔。
注塑时，模具装夹在注塑机上，熔融塑料被注入成型模腔内，并在腔内冷却定型，然后上下模分开，经由顶出系统将制品从模腔顶出离开模具，最后模具再闭合进行下一次注塑，整个注塑过程是循环进行的。
三、模具的一般分类：可分为塑胶模具及非塑胶模具：1.非塑胶模具有：铸造模、锻造模、冲压模、压铸模等。
A．铸造模——水龙头、生铁平台B．锻造模——汽车身C．冲压模——计算机面板D．压铸模——超合金，汽缸体2.塑胶模具根据生产工艺和生产产品的不同又分为：A．注射成型模——电视机外壳、键盘按钮（应用最普遍）B．吹气模——饮料瓶C．压缩成型模——电木开关、科学瓷碗碟D．转移成型模——集成电路制品E．挤压成型模——胶水管、塑胶袋F．热成型模——透明成型包装外壳G．旋转成型模——软胶洋娃娃玩具◆ 注射成型是塑料加工中最普遍采用的方法。
该方法适用于全部热塑性塑料和部分热固性塑料，制得的塑料制品数量之大是其它成型方法望尘莫及的，作为注射成型加工的主要工具之一的注塑模具，在质量精度、制造周期以及注射成型过程中的生产效率等方面水平高低，直接影响产品的质量、产量、成本及产品的更新，同时也决定着企业在市场竞争中的反应能力和速度。
◆注塑模具是由若干块钢板配合各种零件组成的，基本分为：A 成型装置（凹模，凸模）B 定位装置（导柱，导套）C 固定装置（工字板，码模坑）D 冷却系统（运水孔）E 恒温系统（加热管，发热线）F 流道系统（唧咀孔，流道槽，流道孔）G 顶出系统（顶针，顶棍）四、根据浇注系统型制的不同可将模具分为三类：（1）大水口模具：流道及浇口在分模线上，与产品在开模时一起脱模，设计最简单，容易加工，成本较低，所以较多人采用大水口系统作业。
塑胶模具结构基础知识
塑胶模具结构基础知识一、引言塑胶模具是工业生产中常用的一种工具，用于制造各种塑胶制品。
它的结构是非常重要的，直接影响到塑胶制品的成型效果和质量。
本文将介绍塑胶模具结构的基础知识，包括模具的组成部分、常见的模具结构形式以及模具的工作原理等。
二、塑胶模具的组成部分1. 模具座：模具座是模具的基础部分，用于支撑和固定模具的其他部分。
它通常由铸铁或铝合金等材料制成，具有足够的强度和刚性。
2. 上模板：上模板是模具的上部，用于承受注塑机的顶出力和模具的各种动作力。
它通常由优质的工具钢制成，具有高硬度和耐磨性。
3. 下模板：下模板是模具的下部，用于承受注塑机的射出力和模具的各种定位力。
它的结构和材料与上模板类似。
4. 滑块：滑块是模具中的一个可移动部件，用于实现模具的顶出动作。
它通常由铜合金或钢制成，具有良好的耐磨性和低摩擦系数。
5. 模腔：模腔是模具中的一个空腔，用于形成塑胶制品的外形。
它的形状和尺寸应与所需的塑胶制品相匹配。
6. 模芯：模芯是模具中的另一个空腔，用于形成塑胶制品的内部结构。
它的形状和尺寸也应与所需的塑胶制品相匹配。
7. 导柱和导套：导柱和导套用于实现模具的定位和导向，以确保模具的准确定位和运动的精度。
8. 射嘴：射嘴是连接注塑机和模具的部件，用于将熔化的塑胶注入模腔或模芯中。
9. 冷却系统：冷却系统用于控制模具温度，以确保塑胶制品成型的质量。
它通常由冷却水道组成，通过冷却水的流动来吸收和带走热量。
三、常见的模具结构形式1. 单模：单模是最简单的模具结构形式，只有一个模腔和一个模芯。
它适用于制造单个塑胶制品。
2. 多腔模：多腔模具具有多个模腔和模芯，可以同时制造多个塑胶制品。
它的生产效率高，但模具结构复杂。
3. 套模：套模由一对上下模组成，上模具有模腔，下模具有模芯。
它适用于制造中空或多层塑胶制品。
4. 滑动模：滑动模具的模腔和模芯都可以在模具中滑动，以实现复杂形状的塑胶制品的成型。
5. 侧拉模：侧拉模具的模腔和模芯可以在模具中侧向移动，以实现带有侧壁的塑胶制品的成型。
塑胶模具知识介绍PPT课件( 33页)
非对称排位 不好
2019/5/31
图３.1.１
对称排位 较好
左、右对称侧向力平衡 图３.1.２
F
图5.1.4
增加斜面 锁紧平衡 侧向压力
27
四）．分型面的确定：
１．细小孔位处分模面的处理
A.直接碰穿 如图5.2.9 ，适用于碰穿位较平坦的
的各柱位的详细尺寸 10. 绘制模具运水排布，注明各组运水的入水口、出水口，并使用IN1、IN2…
OUT1、OUT2…等表示。 11. 标注回位弹簧排布尺寸、大小及装配尺寸。 12. 在一模多件的模具中，需注明各胶件的模穴号。 13. 如无前、后模图时，装配图中应标注重要尺寸及公差，尺寸旁边做序号标记
2019/5/31
7
ＣＮＣ的主要工作内容：
１．母模型腔的加工（一般分以下几种情况）：
Ａ．母模型腔直接ＣＮＣ，后期不再火花加工． 优点： 成本低（省去了电极材料及加工费用和放电加工费用，进度快． 缺点：（这类一般是平面或简单的曲面）．
Ｂ．型腔中的大部分部位直接精铣，局部用电极清角．（如ＬＣＤ后壳） Ｃ．整个母模型腔用一整体电极（一般是形状复杂，如ＣＲＴ后壳）． Ｄ．部分产品的模具只能用电铸方式来加工型腔． 电铸法制作模仁的优缺点:
2019/5/31
13
2019/5/31
14
细水口模架的命名规则
(E型没有水口板)
2019/5/31
15
简化型细水口模架的命名（Ｆ型有水口板，Ｇ型没有）
2019/5/31
16
二)．常用流道種類
一般情況下, 適合大中用
細水口情況 下采用,起保 壓作用
單一流道情 況下
搭在產品底 下采用
2019/5/31
《塑胶模具知识》课件
可靠性原则
确保模具在使用过程中 能够稳定运行，具有较 长的使用寿命和较低的
故障率。
经济性原则
在满足功能和可靠性的 前提下，尽可能降低模
具的成本。
易用性原则
便于模具的操作、维修 和保养，降低使用难度
。
设计流程
方案设计
根据任务要求，设计模具结构 方案，确定各部分尺寸和配合 关系。
校核与修改
对设计结果进行强度、刚度、 热平衡等方面的校核，并根据 校核结果进行必要的修改。
04
材料选择依据
模具类型
不同类型的模具对材料的要求不同， 应根据模具的具体用途选择合适的材 料。
生产批量
生产批量的大小直接影响模具的使用 寿命和生产成本，应根据生产批量选 择适当的材料。
尺寸精度
模具的尺寸精度要求越高，应选择加 工性能较好的材料。
使Hale Waihona Puke 环境模具的使用环境对材料的选择也有影 响，例如高温、腐蚀等环境因素需考 虑材料的耐温性和耐腐蚀性。
塑胶模具的应用领域
汽车行业
汽车零部件如保险杠、仪表盘、 车门内饰等。
电子行业
电子产品外壳、连接器、端子等 。
家用电器行业
洗衣机、冰箱、空调等产品的塑 料部件。
建筑行业
建筑装饰材料、管道等。
包装行业
塑料瓶、塑料袋等包装材料的制 造。
玩具行业
各种塑料玩具的制造。
塑胶模具设计
02
设计原则
功能性原则
确保模具能够满足生产 塑胶制品的需求，包括 形状、尺寸、精度等。
检查项目
检查模具的完整性、结构、尺寸 、定位装置、冷却系统等关键部 位，确保其符合设计要求和使用 条件。
检查周期
