锐钛型钛白粉与金红石型钛白粉的区别
钛白粉的性质——晶体性质
世上无难事，只要肯攀登

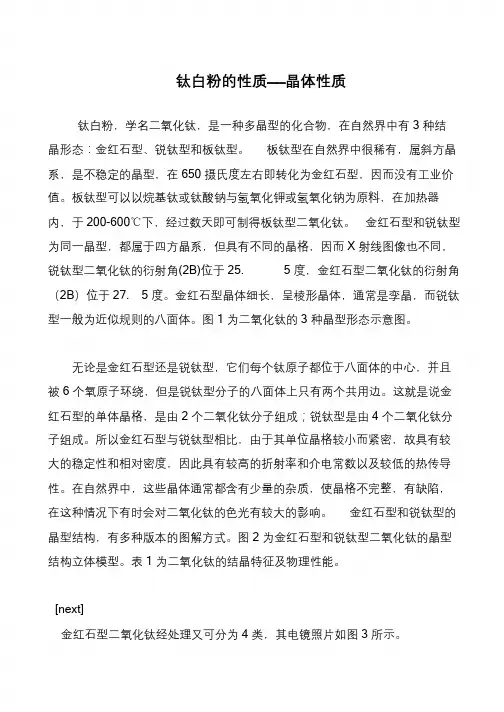

钛白粉的性质——晶体性质
钛白粉，学名二氧化钛，是一种多晶型的化合物，在自然界中有3 种结
晶形态：金红石型、锐钛型和板钛型。
板钛型在自然界中很稀有，属斜方晶系，是不稳定的晶型，在650 摄氏度左右即转化为金红石型，因而没有工业价值。
板钛型可以以烷基钛或钛酸钠与氢氧化钾或氢氧化钠为原料，在加热器内，于200-600℃下，经过数天即可制得板钛型二氧化钛。
金红石型和锐钛型为同一晶型，都属于四方晶系，但具有不同的晶格，因而X 射线图像也不同，锐钛型二氧化钛的衍射角(2B)位于25. 5 度，金红石型二氧化钛的衍射角（2B）位于27. 5 度。
金红石型晶体细长，呈棱形晶体，通常是孪晶，而锐钛型一般为近似规则的八面体。
图1 为二氧化钛的3 种晶型形态示意图。
无论是金红石型还是锐钛型，它们每个钛原子都位于八面体的中心，并且被6 个氧原子环绕，但是锐钛型分子的八面体上只有两个共用边。
这就是说金红石型的单体晶格，是由2 个二氧化钛分子组成；锐钛型是由4 个二氧化钛分子组成。
所以金红石型与锐钛型相比，由于其单位晶格较小而紧密，故具有较大的稳定性和相对密度，因此具有较高的折射率和介电常数以及较低的热传导性。
在自然界中，这些晶体通常都含有少量的杂质，使晶格不完整，有缺陷，在这种情况下有时会对二氧化钛的色光有较大的影响。
金红石型和锐钛型的晶型结构，有多种版本的图解方式。
图2 为金红石型和锐钛型二氧化钛的晶型结构立体模型。
表1 为二氧化钛的结晶特征及物理性能。
[next]
金红石型二氧化钛经处理又可分为4 类，其电镜照片如图3 所示。
钛白粉是什么
钛白粉学名二氧化钛（TiO2），分子量:79.88，是一种白色无机颜料，具有无毒、最佳的不透明性、最佳白度和光亮度，被认为是目前世界上性能最好的一种白色颜料，广泛应用于涂料、塑料、造纸、印刷油墨、化纤、橡胶、化妆品等工业。
钛白粉一般分锐钛型（Anatase），简称A型和金红石型(Ru tile)，简称R型．广泛用于涂料、油漆、塑料、橡胶、胶鞋、食品等涂料业：色彩鲜艳，遮盖力高，着色力强，用量省，品种多，对介质的物理稳定性可起到保护作用，并能增强漆膜的机械强度和附着力，防止裂纹，防止紫外线和水分透过，延长漆膜寿命。
塑料业：加入钛白粉，可以提高塑料制品的耐热、耐光、耐候性，使塑料制品的物理化学性能得到改善，增强制品的机械强度，延长使用寿命。
造纸业：使纸张具有较好的白度，光泽好，强度高，薄而光滑，印刷时不穿透，质量轻。
造纸用钛白粉一般使用未经表面处理的锐钛型钛白粉，可以起到荧光增白剂的作用，增加纸张的白度。
油墨业：含有钛白粉的油墨耐久不变色，表面润湿性好，易于分散。
油墨行业所用的钛白粉有金红石型，也有锐钛型。
纺织和化学纤维业：化纤用钛白粉主要作为消光剂。
因锐钛型比金红石型软，因此一般使用锐钛型。
化纤用钛白粉一般不需表面处理，但某些特殊品种为了降低二氧化钛的光化学作用，避免纤维在二氧化钛光催化的作用下降解，需进行表面处理。
橡胶业：既作为着色剂，又具有补强、防老化、填充作用。
在白色和彩色橡胶制品中加入钛白粉，在日光照射下，耐日晒，不开裂、不变色，且伸展率大及耐酸碱。
橡胶用钛白粉，主要用于汽车轮胎以及胶鞋、橡胶地板、手套、运动器材等，一般以锐钛型为主。
但用于汽车轮胎生产时，常加入一定量的金红石型产品，以增强其抗臭氧和抗紫外线能力。
化妆品业：由于钛白粉无毒，远比铅白优越，所以各种香粉几乎都用钛白粉来代替铅白和锌白。
香粉中只须加入5-8%的钛白粉就可以得到永久白色，使香料更滑腻，有附着力、吸收力和遮盖力。
在水粉和冷霜中钛白粉可减弱油腻及透明的感觉。
纳米二氧化钛简介
纳米二氧化钛一、简介纳米二氧化钛是金红石型白色疏松粉末，屏蔽紫外线作用强，有良好的分散性和耐候性。
可用于化妆品、功能纤维、塑料、涂料、油漆等领域，作为紫外线屏蔽剂，防止紫外线的侵害。
也可用于高档汽车面漆，具有随角异色效应。
纳米级二氧化钛，亦称钛白粉。
物理性质为细小微粒，直径在100纳米以下，产品外观为白色疏松粉末。
具有抗线、抗菌、自洁净、抗老化性能，可用于化妆品、功能纤维、塑料、油墨、涂料、油漆、精细陶瓷等领域。
纳米二氧化钛主要有两种结晶形态：锐钛型（Anatase）和金红石型（Rutile）。
金红石型二氧化钛比锐钛型二氧化钛稳定而致密，有较高的硬度、密度、介电常数及折射率，其遮盖力和着色力也较高。
而锐钛型二氧化钛在可见光短波部分的反射率比金红石型二氧化钛高，带蓝色色调，并且对紫外线的吸收能力比金红石型低，光催化活性比金红石型高。
在一定条件下，锐钛型二氧化钛可转化为金红石型二氧化钛。
二、分类1.按照晶型可分为:金红石型纳米钛白粉和锐钛型纳米钛白粉。
2.按照其表面特性可分为：亲水性纳米钛白粉和亲油性纳米钛白粉。
3.按照外观来分：有粉体和液体之分，粉体一般都是白色，液体有白色和半透明状。
三、功能纳米TiO2具有十分宝贵的光学性质，在汽车工业及诸多领域都显示出美好的发展前景。
纳米TiO2还具有很高的化学稳定性、热稳定性、无毒性、超亲水性、非迁移性，且完全可以与食品接触，所以被广泛应用于抗紫外材料、纺织、光催化触媒、自洁玻璃、防晒霜、涂料、油墨、食品包装材料、造纸工业、航天工业中、锂电池中。
1.、杀菌功能在光线中紫外线的作用下长久杀菌。
实验证明，以0.1mg/cm3浓度的锐钛型纳米TiO2可彻底地杀死恶性海拉细胞，而且随着超氧化物歧化酶（SOD）添加量的增多，TiO2光催化杀死癌细胞的效率也提高。
对枯草杆菌黑色变种芽孢、绿脓杆菌、大肠杆菌、金色葡萄球菌、沙门氏菌、牙枝菌和曲霉的杀灭率均达到98%以上；用TiO2光催化氧化深度处理自来水，可大大减少水中的细菌数，饮用后无致突变作用，达到安全饮用水的标准；在涂料中添加纳米TiO2可以制造出杀菌、防污、除臭、自洁的抗菌防污涂料，应用于医院病房、手术室及家庭卫生间等细菌密集、易繁殖的场所，可净化空气、防止感染、除臭除味。
锐钛型二氧化钛与金红石型二氧化钛的区分
1、（锐钛型二氧化钛与金红石型二氧化钛）的区分1.1 方法利用X射线衍射仪得到XRD图谱进行分析1.2用到的仪器X射线衍射仪X射线产生原理：高速运动的电子与物体碰撞时，发生能量转换，电子的运动受阻失去动能，其中一小部分（1％左右）能量转变为X射线，而绝大部分（99％左右）能量转变成热能使物体温度升高1.2.1 X射线管的结构阴极：又称灯丝(钨丝)，通电加热后便能释放出热辐射电子。
阳极：又称靶，通常由纯金属制成(Cr,Fe,Co,Ni,Cu,Mo,Ag, W等)，使电子突然减速并发射X射线。
阳极需要水强制冷却。
窗口：是X射线射出的通道，维持管内高真空，对X射线吸收较少，如金属铍、含铍玻璃、薄云母片X射线管中心焦点在X射线衍射中，总希望有较小的焦点（提高分辨率）和较强的X射线强度（缩短爆光时间）。
一般采用在与靶面成一定角度的位置接受X射线，这样可以达到焦点缩小，X射线相应增强的目的。
1.2.2 X射线特点1.2.3理论基础：布拉格方程1.2.4具体方法用X射线衍射分析法中的粉末法来分析两种结构。
只有满足Bragg方程，才能产生衍射现象，因此用粉末法对测定的晶体样品，不改变λ,要连续改变θ。
：⏹用单色的X射线照射多晶体试样，利用晶体的不同取向来改变θ,以满足Bragg方程。
试样要求：粉末，块状晶体。
⏹特点：试样容易获得，衍射花样反映晶体的全面信息。
粉末法：由于多晶体由无数取向无规的单晶组成，相当于单晶绕所有取向的轴转动，晶体内某等同晶面族{HKL}的倒易点，形成－相应倒易矢量ｇＨＫＬ为半径的倒易球。
一系列的倒易球与反射球相交，其交集是一系列园，则相应的衍射线束分布于以样品为中心、入射方向为轴、上述交线园为底的园锥面上。
1.2.5 两者结构分析晶胞结构的不同金红石型二氧化钛及锐钛型二氧化钛结晶类型均为正方结晶，前者为R型，后者为A型。
金红石型二氧化钛晶格结构致密，比较稳定，光化学活性小，因而耐久性由于锐钛型二氧化钛。
解说钛白粉的两种不同的晶体结构
解说钛白粉的两种不同的晶体结构
青岛星火大地化工有限公司前身为青岛星火化工批发有限公司，创建于1993年，于1999年正式注册为青岛星火大地化工有限公司，位于青岛市李沧区李村308国道637号，是山东地区大型化工原料经营公司。
公司拥有大型化工专业储存仓库和多个百吨级液体化工存储罐，经营品种达300多个，其中大多数品种为国内外名牌产品，并且是这些大型重点生产企业授权认证的地区总代理。
钛白粉有两种晶体结构存在：金红石型和锐钛型。
不过，金红石型钛白粉颜料能够更有效地分散光，同锐钛型钛白粉相比具有更强的稳定性和出色的耐久性。
钛白粉是在涂料行业中广泛使用的及其重要的白色颜料。
钛白粉能够有效地散射可见光而赋予制品白度、亮度及不透明度。
钛白粉通过广泛地反射光线来增强漆膜的不透明性。
白色颜料能够强烈地散射或折射光线并造成这种反射。
所有的可见光在通过白色颜料时都将被反射，从而使漆膜显得不透明、洁白和明亮。
锐钛型钛白粉与金红石型钛白粉有哪些区别
很多人在生活中常常分不清锐钛型钛白粉与金红石型钛白粉的区别，作为钛白粉下非常受欢迎的两类产品，我们应该适当的了解这二者的不同：很简单的一种方法就是锐钛型钛白粉经过高温制得金红石型钛白粉，所以说锐钛型是没有熔点的。
其实它们的区别方法还有很多，外观、内部结构等个方面都有不同，当大家掌握了这些信息，就可以很好的辨别出它们了……（锐钛型钛白粉-图例）【锐钛型钛白粉与金红石型钛白粉的区别】从构造、物化性质等方面我们都可以了解到这二者的不同，今天就由迈图化学的技术人员为大家来介绍一下：一、锐钛型钛白粉与金红石型钛白粉TiO2属于一种n型半导体材料，金红石型钛白粉与锐钛型钛白粉是钛白粉的两大重要种类，但是由于两者性质不同，从而也导致了它们各方面的差异，锐钛型和金红石型均属四方晶系，两种晶型都是由相互连接的TiO6八面体组成的，每个Ti原子都位于八面体的中间，且被6个O原子围绕。
二、锐钛型钛白粉与金红石型钛白粉化学性质的区别两者的差别主要是八面体的畸变程度和相互连接方式不同。
金红石和锐钛矿晶胞结构的差异也导致了这两种晶型物化性质的不同。
从热力学角度看，金红石是相对稳定的晶型，熔点为1870℃；而锐钛是二氧化钛的低温相，一般在500℃~600℃时转变为金红石。
二氧化钛晶型转变的实质是晶胞结构组成单元八面体的结构重排。
金红石晶型结构中原子排列更加致密，密度、硬度、介电常数更高，对光的散射也更大。
因此，金红石是常用的白色涂料和防紫外线材料，对紫外线有非常强的屏蔽作用，在工业涂料和化妆品方面有着广泛的应用。
锐钦的带隙宽度为稍大于金红石的，光生电子和空穴不易在表面复合，因而具有更高的光催化活性能够直接利用太阳光中的紫外光进行光催化降解，而且不会引起二次污染。
因此，锐钛矿是常用的处理环境污染方面问题的光催化材料。
三、锐钛型钛白粉与金红石型钛白粉物理性质的区别1.熔点和沸点由于锐钛型在高温下会转变成金红石型，因此锐钛型二氧化钛的熔点和沸点实际上是不存在的。
浅谈金红石型钛白粉与锐钛型钛白粉之间的区别
浅谈金红石型钛白粉与锐钛型钛白粉之间的区别物理性质1. 相对密度在常用的白色颜料中，二氧化钛的相对密度最小，同等质量的白色颜料中，二氧化钛的表面积最大，颜料体积最高。
2. 熔点和沸点由于锐钛型在高温下会转变成金红石型，因此锐钛型二氧化钛的熔点和沸点实际上是不存在的。
只有金红石型二氧化钛有熔点和沸点，金红石型二氧化钛的熔点为1850℃、空气中的熔点为(1830±15)℃、富氧中的熔点为1879℃，熔点与二氧化钛的纯度有关。
金红石型二氧化钛的沸点为为(3200±300)℃，在此高温下二氧化钛稍有挥发性。
3. 介电常数由于二氧化钛的介电常数较高，因此具有优良的电学性能。
在测定二氧化钛的某些物理性质时，要考虑二氧化钛晶体的结晶方向。
锐钛型二氧化钛的介电常数比较低，只有48。
4. 电导率二氧化钛具有半导体的性能，它的电导率随温度的上升而迅速增加，而且对缺氧也非常敏感。
金红石型二氧化钛的介电常数和半导体性质对电子工业非常重要，可利用该性质生产陶瓷电容器等电子元器件。
5. 硬度按莫氏硬度十分制标度，金红石型二氧化钛为6～6.5，锐钛型二氧化钛为5.5～6.0，因此在化纤消光中为避免磨损喷丝孔而采用锐钛型。
6. 吸湿性二氧化钛虽有亲水性，但其吸湿性不太强，金红石型较锐钛型为小。
二氧化钛的吸湿性与其表面积的大小有一定关系，表面积大，吸湿性高，还与表面处理与性质有关7. 热稳定性二氧化钛属于热稳定性好的物质。
化学性质二氧化钛的化学性质极为稳定，是一种偏酸性的两性氧化物。
常温下几乎不与其他元素和化合物反应，对氧、氨、氮、硫化氢、二氧化碳、二氧化硫都不起作用，不溶于水、脂肪，也不溶于稀酸及无机酸、碱，只溶于氢氟酸。
但在光作用下，钛白粉可发生连续的氧化还原反应，具有光化学活性。
这一种光化学活性，在紫外线照射下锐钛型钛白粉尤为明显，这一性质使钛白粉即使某些无机化合物的光敏氧化催化剂，又是某些有机化合物光敏还原催化剂。
金红石钛白粉和锐钛型钛白粉工艺
金红石钛白粉和锐钛型钛白粉工艺
金红石钛白粉和锐钛型钛白粉是两种常用的钛白粉品种，它们在生产工艺上略有差异。
下面是它们的生产工艺简要介绍：
金红石钛白粉的生产工艺：
1. 原料准备：将钛矿石经过矿选、选矿等工序得到含钛精矿。
2. 提纯：将含钛精矿与硫酸反应，得到硫酸钛液。
3. 晶化：通过控制温度、浓度等条件，使硫酸钛液结晶沉淀，形成金红石钛白粉晶体。
4. 分离：将金红石晶体进行过滤、干燥、研磨等工序，最终得到金红石钛白粉成品。
锐钛型钛白粉的生产工艺：
1. 原料熔炼：将钛矿石破碎、焙烧后熔炼成钛渣。
2. 氯化：将钛渣与氯化剂反应，得到氯化钛稀气。
3. 氧化：将氯化钛稀气氧化，得到钛白粉。
4. 分级：对钛白粉进行湿法分级，得到不同颗粒大小的锐钛型钛白粉产品。
总的来说，金红石钛白粉和锐钛型钛白粉的生产工艺都包括原料准备、提纯、晶化或氧化、分离等基本工序，但具体的反应条件、工艺流程等会有所不同。
两种钛白粉在应用领域和性能上也有一定差异，根据具体要求选择合适的品种进行生产和应用。
钛白粉分类
在自然界中，二氧化钛相信大家没见过的也都听说过，二氧化钛其实就是钛白粉的原材料，并且有三种结晶方式，主要可以分为锐钛型、金红石型和板钛型，由于板钛型不稳定，基本上没有价值，所以使用非常多的就是金红石型和锐钛型。
工业中经常使用的这两种钛白粉，也可以分为很多种类型，今天我们就来具体的了解一下吧。
（钛白粉-图例）【钛白粉的几种晶型】二氧化钛在自然界有三种结晶形态：金红石型、锐钛型和板钛型。
板钛型属斜方晶系，是不稳定的晶型，在650℃以上即转化成金红石型，因此在工业上没有实用价值。
锐钛型在常温下是稳定的，但在高温下要向金红石型转化。
其转化强度视制造方法及煅烧过程中是否加有抑制或促进剂等条件有关。
一般认为在165℃以下几乎不进行晶型转化，超过730℃时转化得很快。
金红石型是二氧化钛最稳定的结晶形态，结构致密，与锐钛型相比有较高的硬度、密度、介电常数与折光率。
金红石型和锐钛型都属于四方晶系，但具有不同的晶格，因而X射线图象也不同，锐钛型二氧化钛的衍射角位于25.5°，金红石型的衍射角位于27.5°。
金红石型的晶体细长，呈棱形，通常是孪晶；而锐钛型一般近似规则的八面体。
金红石型比起锐钛型来说，由于其单位晶格由两个二氧化钛分子组成而锐钛型却是由四个二氧化钛分子组成，故其单位晶格较小且紧密，所以具有较大的稳定性和相对密度，因此具有较高的折射率和介电常数及较低的热传导性。
二氧化钛的三种同分异构体中只有金红石型最稳定，也只有金红石型可通过热转换获得。
天然板钛矿在650℃以上即转换为金红石型，锐钛矿在915℃左右也能转变呈金红石型。
【钛白粉有多少种】在上面说到钛白粉按照晶型大致可分为锐钛型、金红石型、板钛型。
其中板钛型极其不稳定且晶格缺陷不能当做颜料使用。
金红石型比锐钛型能够更好的分散可见光，具有更强的稳定性和出色的耐候耐久性。
而锐钛型未包覆的国产钛白粉最便宜。
而锐钛型钛白粉和金红石型钛白粉又有很多不同的型号：锐钛型钛白粉分类：1.ZA-100锐钛型钛白粉主要适用于内墙涂料、室内装饰用漆、底漆、橡胶的着色。
钛白粉的分类及主要用途
有人问钛白粉和二氧化钛是一样的吗？其实二氧化钛是一种化学用名，而钛白粉则是商品名，并且这二者是相同的。
商品钛白粉具有很高的折射率，理想的粒度分布，良好的遮盖力和着色力，是一种性能优异的白色颜料，广泛应用于涂料、塑料、造纸、橡胶、印刷油墨、日用化工、电子工业、微机电和环保工业等行业。
（钛白粉-图例）【钛白粉分类】钛白粉主要分为颜料级和非颜料级钛白粉。
通常人们把在涂料、油墨、塑料、橡胶、造纸、化纤、美术颜料和日用化妆品等行业中以白色颜料为主要使用目的的钛白粉称为颜料级钛白粉、二氧化钛颜料或钛白粉;而把在搪瓷、电焊条、陶瓷、电子、冶金等工业部门以纯度为主要使用目的的钛白粉称为非颜料级钛白粉或非涂料用钛白粉。
颜料级钛白粉按结晶形态分为锐钛型钛白粉(简称A型)和金红石型钛白粉(简称R型)两类。
锐钛型钛白粉主要用于室内涂料、油墨、橡胶、玻璃、化妆品、肥皂、塑料和造纸等工业。
金红石型钛白粉比锐钛型钛白粉具有更好的耐候性和遮盖力，主要用于高级室外涂料、有光乳胶涂料、塑料、有较高消色力和耐候要求的橡胶材料、高级纸张涂层等。
非颜料级钛白粉按主要使用用途分为搪瓷级钛白粉、电焊条级钛白粉、陶瓷级钛白粉、电子级钛白粉等多种类型。
【钛白粉主要用途】涂料行业是钛白粉的最大用户。
其中，金红石型钛白粉，大部分被涂料工业所消耗。
用钛白粉制作的涂料，色彩鲜艳，遮盖力高，着色力强，用量省，品种多，对介质的稳定性可起到保护作用，并能增强漆膜的机械强度和附着力，防止裂纹，防止紫外线和水分透过，延长漆膜寿命。
钛白粉在塑料行业中的应用最为广泛。
在塑料中加入钛白粉，可以提高塑料制品的耐热性、耐光性、耐候性，使塑料制品的物理化学性能得到改善，增强制品的机械强度，延长使用寿命。
造纸行业也是钛白粉的消费大户。
作为纸张填料，主要用在高级纸张和薄型纸张中。
在纸张中加入钛白粉，可使纸张具有较好的白度，光泽好，强度高，薄而光滑，印刷时不穿透，质量轻。
造纸用钛白粉一般使用未经表面处理的锐钛型钛白粉，可以起到荧光增白剂的作用，增加纸张的白度。
钛白粉的概述及介绍资料总结
我国金红石钛白粉消费领域 (1)钛矿介绍 (2)钛的性状 (2)用途与技术经济指标 (3)矿业简史 (4)我国钛矿的分布 (4)钛白粉制造方法 (5)钛铁名称及英文介绍 (5)钛铁名称及英文 (5)钛铁用途 (5)钛铁分类 (6)2010年，钛白粉行业全流程型金红石型产品生产企业 (7)钛白粉术语 (7)选钛相关术语 (12)我国钛矿资源分布特点 (14)钛白粉中金红石型和锐钛型的区别 (15)什么是金红石 (16)我国金红石钛白粉消费领域我国金红石型钛白粉消费者主要集中在以下几大领域：(一)涂料工业是我国钛白粉的主要用户，特别是金红石型钛白粉。
随着我国高档涂料比重的逐年上升，对金红石型钛白粉的需求量会进一步增大。
特别是汽车工业和建筑业的发展，涂料工业不仅从数量上需要更多的进口优质钛白粉，而且在品种和质量上也有了更高的要求。
(二)塑料工业中钛白粉主要用于PVC型材，由于在建材生产中需要大量PVC，使金红石型钛白粉需求量急剧上升，随着我国房地产业的发展，各类建材需求量逐年递增，使得钛白粉在塑料工业的用量递增，用量上已经超过了造纸。
(三)油墨行业使用钛白粉的品种与涂料不同，油墨的厚度比一般的涂料要薄得多，为了生产着色遮盖或高透明度，钛白粉是唯一可选择的颜料。
国内油墨行业用钛白粉主要是进口的金红石型。
化妆品、相纸和相纸涂料行业对钛白粉的需求量也在急剧攀升。
钛矿介绍钛白粉学名为二氧化钛( Titanium Dioxide)，分子式为TiO2，相对分子质量79.90。
CAS 登录号：13463-67-7 ,EINECS 登录号：236-675-5.也称钛白。
属于惰性颜料，被认为是目前世界上性能最好的一种白色颜料.成分结构它有金红石型(Rutile R型)和锐钛型(Anatase A型)二种结构钛的性状由于金属钛呈银白色，具有熔点高(1727℃)、比重轻(4.5)、机械强度高(5)、耐低温(超低温下电阻率几乎为0)、耐磨蚀、线钛塑性良好(能薄壁化使用)、不易氧化、还原性强等特点;钛的氧化物——二氧化钛(钛白)，具有无毒、良好的物理化学稳定性(1000℃煅烧后不熔于任何酸和碱)、折射指数高(2.55～2.70)，以及很强的白度、着色力(1150～1650)、遮盖力(40～50g/m2)、耐温性、抗粉化等特征，被称为“颜料之王”。
钛白粉中金红石与锐钛的差别
金红石与锐钛的区域：1、两者的晶体类型不一样。
钛白粉一共有三种晶体结构，板钛型、锐钛型、金红石型。
板钛型由于其晶体结构不稳定，所以在自然界中不能长期稳定存在，所以量小不具有工业价值而未被使用。
而金红石型更趋向稳定。
2、金红石与锐钛产品粒径分布存在差异：由于金红石型产品晶型更趋向六面体，比较锐钛更容易分散均匀，其所形成的团聚物更加均匀。
粒径分布更为窄。
3、虽然金红石与锐钛硫酸法生产的工艺基本类似，但是具体参数存在很大的差别。
4、锐钛产品只能用硫酸法进行生产，但是金红石产品现在有硫酸法与氯化法两种。
5、最后才是包膜的区别：锐钛产品基本在煅烧结算，经过雷蒙磨破碎之后进行包装销售，而金红石产品为了更好的提高其分散，耐候等特性，在煅烧后使用氧化铝或者锆进行表面处理，帮随同时的还有进行部分的有机处理。
其实还有很多的差别，就不一一列举了，如果您感兴趣可以跟专业人士沟通钛白粉的学名为二氧化钛(Titanium Dioxide)颜料白6。
它有金红石(Rutile)和锐钛型(Anatase)两种晶型。
A型二氧化钛白度较好，但着色力仅为R型的70，在耐候性方面加入A•型二氧化钛试片仅仅经过一年以后即开始龟裂或者碎片状剥落，而加入R型二氧化钛试片，•经过十年以后其外观只有很小变化。
由于R型二氧化钛着色力及耐候性较佳，•塑料着色使用R型二氧化钛为好。
按照钛白粉的制造工艺目前有硫酸法和氯化法，两种方法都可生产A型和R型钛白粉。
硫酸法于1931开始，氯化法由美国杜邦公司于1975年才开始生产A 型，氯化法中氧化步骤控制粒子大小分布和晶体结构，使其可以生产具有高遮盖力和底色兰，高着色强度的钛白粉。
锐钛型钛白粉相对金红石型钛白粉，缺少表面处理工艺，两者的晶体形态也不同；对于高耐候性的产品而言，只能使用金红石型钛白粉，锐钛主要用在对于耐候性能要求低、白度要求较高的产品中。
怎样区别锐钛型钛白粉与金红石型钛白粉
工业生活中有一种白色颜料叫做钛白粉，而钛白粉又可以分为锐钛型钛白粉和金红石型钛白粉，今天我们就来看看它们二者的区别。
其实它们都属于非常好的白色颜料，如若细分的话，就要从它们的物化性质来细细区分了。
总的来说，锐钛型钛白粉与金红石型钛白粉各有各的好处，大家可以根据自己的需求来选择……（锐钛型钛白粉-图例）【锐钛型钛白粉性能特点】说起锐钛型钛白粉，大家肯定就会想起二氧化钛，是一种白色粉末，也就是白色颜料，高温(>700℃)加热转化为金红石型晶体，化学性质稳定，耐光、耐热、耐稀酸、耐稀碱，具有很强的着色力(遮盖力)和分散力，耐久性不如金红石型钛白粉，耐光性较差，与树脂配合后胶层易粉化，温度高于400℃明显呈黄色，不溶于水、有机酸和亘昏无机酸，溶于浓硫酸、碱和氢氟酸。
无毒，空气中高容许浓度10mg/m3。
【锐钛型钛白粉与金红石型钛白粉的区别】同属于钛白粉，很多人都不了解锐钛型钛白粉和金红石型钛白粉的区别，下面由迈图化学的技术人员带我们来了解一下：1.锐钛型钛白粉与金红石型钛白粉内部结构晶体不同钛白粉共有三种不同的晶体结构，即我们常说的金红石型钛白粉、锐钛型钛白粉、板钛型钛白粉，三者晶体结构各不不同，其中金红石型钛白粉晶体结构稳定，而板钛型钛白粉则用途非常少，这主要是由于它内部结构晶体的不稳定，因此在自然界就没办法可以长期稳定的保存起来。
2.锐钛型钛白粉与金红石型钛白粉熔点和沸点不同由于锐钛型在高温下会转变成金红石型，因此锐钛型二氧化钛的熔点和沸点实际上是不存在的。
只有金红石型二氧化钛有熔点和沸点，金红石型二氧化钛的熔点为1850℃、空气中的熔点为(1830±15)℃、富氧中的熔点为1879℃，熔点与二氧化钛的纯度有关。
金红石型二氧化钛的沸点为为(3200±300)℃，在此高温下二氧化钛稍有挥发性。
3.锐钛型钛白粉与金红石型钛白粉介电常数不同由于二氧化钛的介电常数较高，因此具有优良的电学性能。
锐钛和金红石钛白粉的区别
1.概述二氧化钛的商品名称为钛白粉，从用途上区分为颜料用钛白粉和非颜料用钛白粉。
钛白粉是重要的颜料，全世界消费的二氧化钛颜料占整个颜料总消费量的71 %左右。
从晶型上区分为锐钛型(ANATASE TYPE)钛白粉和金红石型(RUTILE TYPE)钛白粉。
目前世界二氧化钛消费量中金红石型占75～80%，锐钛型只占20～25%。
我国的二氧化钛工业始于五十年代，八十年代中后期飞速发展，出口量不断增加，进口量不断减少，近年来已基本没有进口。
2.性质二氧化钛为白色粉末，无毒，化学性质非常不活泼，常温下几乎不与其它元素或化合物反应，对O2、H2S、SO2、CO2、NH3等都是稳定的。
不溶于水、脂肪酸、有机酸、弱无机酸，微溶于碱和热硝酸，只有在浓硫酸或氢氟酸中长时间煮沸才可完全溶解。
在高温下可被氢、氨、钛等还原成低价氧化钛。
二氧化钛具有高消色力、高遮盖力、高反射率、低比重等优越的颜料性能，是白色颜料中最好的一种。
金红石型二氧化钛的晶格比锐钛型二氧化钛的晶格致密，比较稳定，具有较好的耐候性、耐水性和不易变黄，不粉化的特点，但白度稍低，适用于制造室外用颜料。
锐钛型二氧化钛的晶格空间较大，相对不稳定，耐候性差，容易泛黄，容易粉化，但白度较高，适用于制造室内用颜料。
锐钛型二氧化钛在915℃可转化为金红石型二氧化钛。
3.用途二氧化钛作为白色颜料主要用于油漆工业，金红石型颜料用二氧化钛用于制造汽车用漆、船舶用漆和醇酸磁漆等室外用漆。
外用耐久性的塑料制品，也需要用金红石型二氧化钛来增加耐候性。
金红石型二氧化钛也应用于油墨印刷行业中，锐钛型颜料用二氧化钛用于制造白色和浅色室内用油漆。
锐钛型二氧化钛也广泛用作造纸、橡胶和塑料制品等的着色剂和填充剂。
化学纤维用二氧化钛在合成纤维中用作消光剂，冶金用二氧化钛用于制作含钛耐高温合金，搪瓷用二氧化钛在瓷釉中用作乳浊剂，电焊条用二氧化钛用作电焊条药皮中的造渣剂和粘塑剂，电容器用二氧化钛是制造无线电陶瓷电容器的主要原料。
金红石型钛白粉与锐钛型钛白粉有哪些不同
在工业生产中，比如说涂料、造纸以及塑料行业都会用到很多的白色颜料，这些行业也是钛白粉使用的前三大用户。
钛白粉又可以分为锐钛型钛白粉和金红石型钛白粉，这两者在外形上基本相似，很难判断，但是从物化性质上非常简单的一种办法就是高温，锐钛型钛白粉其实是没有熔沸点的，经过高温可以得到金红石型钛白粉……（锐钛型钛白粉及金红石型钛白粉-图例）【金红石型钛白粉与锐钛型钛白粉的区别】金红石型钛白粉与锐钛型钛白粉虽外观没有太大的区别，但是本质上的区别还是很大的，我们就从它们的物化性质说一下：TiO2属于一种n型半导体材料，金红石型钛白粉与锐钛型钛白粉是钛白粉的两大重要种类，但是由于两者性质不同，从而也导致了它们各方面的差异，锐钛矿型和金红石型均属四方晶系，两种晶型都是由相互连接的TiO6八面体组成的，每个Ti原子都位于八面体的中心，且被6个O原子围绕。
下面来讲讲它们之间到底有什么区别。
1.金红石型钛白粉与锐钛型钛白粉硬度不同按莫氏硬度十分制标度，金红石型二氧化钛为6～6.5，锐钛型二氧化钛为5.5～6.0，因此在化纤消光中为避免磨损喷丝孔而采用锐钛型。
2.金红石型钛白粉与锐钛型钛白粉内部结构晶体不同锐钛型钛白粉共有三种不同的晶体结构，即我们常说的金红石型钛白粉、锐钛型钛白粉、板钛型钛白粉，三者晶体结构各不不同，其中金红石型钛白粉晶体结构最为稳定，而板钛型钛白粉则用途非常少，这主要是由于它内部结构晶体的不稳定，因此在自然界就没办法可以长期稳定的保存起来;3.金红石型钛白粉与锐钛型钛白粉熔点和沸点不同由于锐钛型在高温下会转变成金红石型，因此锐钛型二氧化钛的熔点和沸点实际上是不存在的。
只有金红石型二氧化钛有熔点和沸点，金红石型二氧化钛的熔点为1850℃、空气中的熔点为(1830±15)℃、富氧中的熔点为1879℃，熔点与二氧化钛的纯度有关。
金红石型二氧化钛的沸点为为(3200±300)℃，在此高温下二氧化钛稍有挥发性;4.金红石型钛白粉与锐钛型钛白粉介电常数不同由于二氧化钛的介电常数较高，因此具有优良的电学性能。
锐钛型二氧化钛与金红石型二氧化钛的区分
1、（锐钛型二氧化钛与金红石型二氧化钛）的区分1.1 方法利用X射线衍射仪得到X R D图谱进行分析1.2用到的仪器X射线衍射仪X射线产生原理：高速运动的电子与物体碰撞时，发生能量转换，电子的运动受阻失去动能，其中一小部分（1％左右）能量转变为X射线，而绝大部分（99％左右）能量转变成热能使物体温度升高1.2.1 X射线管的结构阴极：又称灯丝(钨丝)，通电加热后便能释放出热辐射电子。
阳极：又称靶，通常由纯金属制成(Cr,Fe,Co,Ni,Cu,Mo,Ag, W等)，使电子突然减速并发射X射线。
阳极需要水强制冷却。
窗口：是X射线射出的通道，维持管内高真空，对X射线吸收较少，如金属铍、含铍玻璃、薄云母片X射线管中心焦点在X射线衍射中，总希望有较小的焦点（提高分辨率）和较强的X射线强度（缩短爆光时间）。
一般采用在与靶面成一定角度的位置接受X射线，这样可以达到焦点缩小，X射线相应增强的目的。
1.2.2 X射线特点1.2.3理论基础：布拉格方程1.2.4具体方法用X射线衍射分析法中的粉末法来分析两种结构。
只有满足Br agg方程，才能产生衍射现象，因此用粉末法对测定的晶体样品，不改变λ,要连续改变θ。
：⏹用单色的X射线照射多晶体试样，利用晶体的不同取向来改变θ,以满足Bra gg方程。
试样要求：粉末，块状晶体。
⏹特点：试样容易获得，衍射花样反映晶体的全面信息。
粉末法：由于多晶体由无数取向无规的单晶组成，相当于单晶绕所有取向的轴转动，晶体内某等同晶面族{HKL}的倒易点，形成－相应倒易矢量ｇＨＫＬ为半径的倒易球。
一系列的倒易球与反射球相交，其交集是一系列园，则相应的衍射线束分布于以样品为中心、入射方向为轴、上述交线园为底的园锥面上。
1.2.5 两者结构分析晶胞结构的不同金红石型二氧化钛及锐钛型二氧化钛结晶类型均为正方结晶，前者为R型，后者为A型。
有关钛白粉的知识
概要：阐述了钛白粉的分类、质量标准、性能、用途及其在涂料中的作用和应用。
1 颜料级钛白粉的分类和质量标准钛白粉颜料分为锐钛型和金红石型2种，按国际惯例，分别称为R型和A型。
未经后处理的金红石型和锐钛型分别称为RI型和AI型;经过后处理的金红石型和锐钛型分别称R2、R3和A2型。
目前市售的金红石型钛白粉绝大多数属于R2和R3型，其中R2型销售量占70%以上。
R2和R3分别占涂料用金红石型钛白粉的77%和22%。
目前我国使用的型号与国际惯例有所不同。
颜料钛白粉只分3种，即BA0101型、BA0102型和BA0103型。
BA0101型和BA0102型为锐钛型，BA0103型为金红石型，BA0101是未经后处理的，BA0102和BA0103是经过后处理的。
我国颜料钛白粉的质量标准参见GB/T1706—93。
我国的标准与国外标准差距很大。
特别是金红石型钛白粉只有一个型号，使许多新开发的、引进的和专用的钛白粉品种无法与我国现行标准对照使用。
同时我国生产厂和用户长期以来只依照国家标准来控制和验收产品质量，而不是根据用户需求通过变更工艺过程，生产出满足客户不同需求的产品。
据悉我国很快就要出台新的标准。
为什么BA0102锐钛型和BA0103金红石型的钛白粉要经过包膜后处理呢?原因是经过包膜后处理后，钛白粉的水溶物降低，不易凝聚，吸油量降低，并且白度、电阻率、消色力、遮盖力、颜料研磨分散性、漆浆贮存稳定性、漆膜耐水性、耐光性、耐候性和耐久性等都得到提高，从而提高钛白粉的质量。
在我国不论采取硫酸法还是氯化法，制备的金红石型钛白粉的质量都比进口的R一930和R 一902等金红石型钛白粉差，主要表现在消色力低、遮盖力低、耐候性差、油分散性差、吸油量高。
因此国产金红石型钛白粉至今仍抵御不了进口金红石型钛白粉的竞争，以至每年都要进口大量金红石型钛白粉。
2 颜料级钛白粉的性能和用途基于颜料级钛白粉具有折射率高、消色力强、遮盖力大、分散性好、白度好、无毒、物理和化学性质稳定，并且具有优良的光学、电学性能。
无机颜料分类(已压)
无机颜料分类(已压) 无机颜料分类白色二氧化钛铅白氧化锌锌钡白硫化锌黑色炭黑氧化铁黑锌粉黄色铬黄镉黄氧化铁黄透明铁黄红色氧化铁红透明铁红钼铬红红丹镉红棕色氧化铁棕蓝色群青钴蓝铁蓝绿色氧化铬绿钴绿铅铬绿白色二氧化钛铅白氧化锌锌钡白硫化锌二氧化钛染料索引号:颜料白6 C.I.Pigment White 6 (77891) 其它名称:钛白粉;钛白;钛酸酐;二氧化钛英文名称:Titanium Dioxide分子式:TiO2相对分子量 79.90制法:钛白粉的生产方法共有硫酸法和氯化法两种。
性状:钛白粉为质地柔软的无嗅无味的白色粉末，遮盖力和着色力强，熔点1560?,1580?，不溶于水，稀无机酸，有机溶剂，油，微溶于碱，溶于浓硫酸。
遇热变黄色，冷却后又变白色。
钛白粉主要分为金红石型(R型)和锐钛型(A型)两种。
R型钛白粉具有较好的耐气候性，耐水性和不易变黄的特点，但白度稍差。
A 型钛白粉耐光性差，耐候性差，但白度较好。
金红石型和锐钛型的性能比较:性能金红石型锐钛型折射率 2.72 2.5533密度 4.26g/cm 3.84 g/cm22表面积 12-17m/g 10m/g吸油量 13-24 19-20热稳定性 ,1000? ,700?光学性能:选择使用哪一种钛白粉，遮盖力，着色力，色相是几个必须必须要考虑的基本光学性能。
用途:钛白粉是白色颜料中着色力最强的一种，具有优良的遮盖力和着色牢度，对于不透明的白色，钛白粉是最佳的选择。
金红石型特别适用于室外使用的塑料制品，赋予制品良好的光稳定性。
锐钛型主要用于室内使用制品，但略带蓝光，白度高，遮盖力大，着色力强且分散性较好。
钛白粉已广泛应用于做油漆，塑料，橡胶，纸张，化妆品，油墨，水彩，和油彩等行业。
铅白颜料索引号:颜料白1 C.I.Pigment White 1 (77597) 其它名称:白铅粉;珠光铅白;碱式碳酸钙英文名称:Lead White ; Basic Lead Carbonate.Pb(OH)分子式:2PbCO32相对分子量:775.63制法:铅白的生产方法有沉淀法和化学法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锐钛型钛白粉与金红石型钛白粉的区别
金红石型钛白粉与锐钛型钛白粉是钛白粉的两大重要种类，但是由于两者性质不同，从而也导致了它们各方面的差异，下面来讲讲它们之间到底有什么区别。
钛白粉(二氧化钛)化学性质稳定，在一般情况下与大部分物质不发生反应。
在自然界中二氧化钛有三种结晶：板
钛型、锐钛型钛白粉和金红石型钛白粉。
板钛型是不稳定的晶型，无工业利用价值，锐钛型
钛白粉(Anatase)简称A型，和金红石型钛白粉(Rutile)简称R型，都具有稳定的晶格，是重要的白色颜料和瓷器釉料，与其他白色颜料比较有优越的白度、着色力、遮盖力、耐候性、耐热性、和化学稳定性，特别是没有毒性。
锐钛型钛白粉，即A型钛白粉。
是一种优良的白色粉末颜料，具有良好的光散射能力，因而白度好，遮盖力强，同时具有较高的化学稳定性，无毒无味，对人体无刺激作用，广泛应用于许多工业领域，如涂料、塑料、造纸及油墨等。
金红石型钛白粉，即R型钛白粉。
结合硫酸法金红石型钛白粉生产质量控制经验，集合无机包膜、有机处理、盐处理、煅烧控制、水解与产品应用等方面的创新研究，采用了先进的色相与粒径控制，锆硅铝磷多元无机包膜和新型的有机处理技术，开发的新一代高档通用型(偏水性)金红石钛白粉。
适用于各种建筑涂料、工业漆、防腐漆、油墨、粉末涂料等行业。
金红石型钛白粉与锐钛型钛白粉是钛白粉的两大重要种类，之所以说它们是钛白粉的两大重要种类，这是由于金红石型钛白粉与锐钛型钛白粉是目前市场上使用最广泛的两大钛白粉系列，但是由于两者性质不同，从而也导致了它们各方面的差异，下面列举说明金红石型钛白粉与锐钛型钛白粉有什么区别：1)内部结构晶体钛白粉共有三种不同的晶体结构，即我们常说的金红石型钛白粉、锐钛型钛白粉、板钛型钛白粉，三者晶体
结构各不不同，其中金红石型钛白粉晶体结构最为稳定，而板钛型钛白粉则用途非常少，这主要是由于它内部结构晶体的不稳定，因此在自然界就没办法可以长期稳定的保存起来;
2)熔点和沸点由于锐钛型在高温下会转变成金红石型，因此锐钛型二氧化钛的熔点和沸点实际上是不存在的。
只有金红石型二氧化钛有熔点和沸点，金红石型二氧化钛的熔点为1850℃、空气中的熔点为(1830±15)℃、富氧中的熔点为1879℃，熔点与二氧化钛的纯度有关。
金红石型二氧化钛的沸点为为(3200±300)℃，在此高温下二氧化钛稍有挥发性;3)介电常数由于二氧化钛的介电常数较高，因此具有优良的电学性能。
在测定二氧化钛的某些物理性质时，要考虑二氧化钛晶体的结晶方向。
锐钛型二氧化钛的介电常数比较低，只有48。
4)电导率二氧化钛具有半导体的性能，它的电导率随温度的上升而迅速增加，而且对缺氧也非常敏感。
金红石型二氧化钛的介电常数和半导体性质对电子工业非常重要，可利用该性质生产陶瓷电容器等电子元器件。
5)硬度按莫氏硬度十分制标度，金红石型二氧化钛为6～6.5，锐钛型二氧化钛为5.5～6.0，因此在化纤消光中为避免磨损喷丝孔而采用锐钛型。
