车门内护板的设计说明

合集下载

汽车门护板总成设计概述

汽车门护板总成设计概述

一般为2.5-3 mm
5 前门喇叭盖 PP、ABS、PE等
一般为2.5-3 mm
备注
➢2.6 组成件成型方式
一般为注塑或压型。前门装饰板可利用麻毡压型工艺,卡扣座可焊 在上面,此种工艺轿车和卡车均可采用,尤其运用于批量较小的卡车 (重型卡车),可节省大量模具费。前门三角护板、扶手总成、前门地 图袋、前门喇叭盖成型方式:一般为注塑。
b.如下图之类型,此种配合如果门护板没有包复面料,最好不 要把拉手布置到开关面板上,间隙不好控制 ,空间也不足。
22/34
五、门内护板总成LAYOUT位置定义
c.搭接于门护板面的类型。
23/34
五、门内护板总成LAYOUT位置定义
➢5.1.3 DETAIL C 地图袋与下本体的配合关系
24/34
19/34
五、门内护板总成LAYOUT位置定义
➢5.1 主断面
主断面一般是能总体体现门护板内部结构
20/34
五、门内护板总成LAYOUT位置定义
➢5.1.1 DETAIL A 上板体与中饰板配合关系
21/34
五、门内护板总成LAYOUT位置定义
➢5.1.2 开关面板与门护板的配合方式:
a.开关面板与门护板平面同齐,此种配合如上图,一般门护板此位 置为包复面料时,可用下图配合方式:
8/34
二、前门内护板总成设计简述
➢2.7 设计要点
a.前门内护板周边到前门门框密封条间隙6~8㎜,周边要求间隙均 匀,在前门槛处可略大(此种方法:可转嫁累积误差对装配及间 隙的影响)。
b.前门内护板周边翻边压在门内板面上,不留间隙。 c.前门内护板通过卡扣拉紧在门内板上,卡扣弹性球面回弹量0.5㎜
汽车门 内 护 板 总 成 设 计 概述

奇瑞门护板设计指南-

奇瑞门护板设计指南-

奇瑞汽车有限公司饰件部设计指南编制:审核:批准:乘用车工程研究三院目录一、简要说明错误!未定义书签。

该部分综述错误!未定义书签。

. 设计该产品的目的错误!未定义书签。

使用范围错误!未定义书签。

零件构成图错误!未定义书签。

二、设计构想(思想、理念)错误!未定义书签。

概述错误!未定义书签。

发展方向错误!未定义书签。

轻量化错误!未定义书签。

NVH 错误!未定义书签。

侧碰安全错误!未定义书签。

多功能错误!未定义书签。

开发周期错误!未定义书签。

数据制作错误!未定义书签。

CAS阶段错误!未定义书签。

MATERIAL阶段. 错误!未定义书签。

SECTION阶段. 错误!未定义书签。

工程面的制作错误!未定义书签。

FRAME阶段错误!未定义书签。

运动分析错误!未定义书签。

失效问题库: 错误!未定义书签。

三工艺错误!未定义书签。

注塑错误!未定义书签。

吸附错误!未定义书签。

搪塑错误!未定义书签。

一、简要说明该部分综述该部分主要介绍门护板系统的设计开发流程、设计开发过程中应该注意的问题以及与其他相关零部件的关联性等,尤其是在门护板对整车内饰造型效果的影响程度方面,并介绍在设计中的一般设计概念的分析和确定。

通过该设计指南的介绍,为奇瑞公司门护板系统的设计、开发提供指导,并规范奇瑞公司门护板系统的设计、开发工作。

. 设计该产品的目的门护板作为汽车内饰的重要组成部分,除需保证外观、实用性(人机工程) 、精细度外,还需要在车辆碰撞时起到吸收碰撞能量,降低对人体的伤害程度的作用。

使用范围适用于乘用车、商务车和要求较高的载重车等。

零件构成图二、设计构想(思想、理念) 概述门护板在设计时一般主要考虑外观上的整体效果, 一般来说,A CLASS 冻结后就不允许改动,所以在CAS 阶段就需要定义门护板与周边零件、各分块之间的间隙,同时作初步的人机工程及法规进行校核。

校核后须对INSIDE HANDLE , ARM REST , GRIP HANDLE , WINDOW CRANK ASSY , MAP POCKET 重新进行布置(如果需要), 如果可能,在此阶段还需要考虑右舵车,尽量减少右舵件开发投入;CLASS 制作完成后,进入MATERIAL 阶段,此阶段须定义各分块材料;完成后进入SECTION 阶段,在此阶段须对工艺、脱模方向、配合方式进行初步的定义.SECTION 阶段;完成后进入FRAME 阶段,此阶段须考虑装配可行性、定位、碰撞吸能块及强度, 对结构进行细化。

门护板设计指南

门护板设计指南

目录一、简要说明 (2)1.1.该部分综述 (2)1.2. 设计该产品的目的 (2)1.3.使用范围 (2)1.4.零件构成图 (3)二、设计构想(思想、理念) (3)2.2发展方向 (4)2.3 开发周期 (4)2.4 数据制作 (5)2.4.1 CAS阶段. (5)2.4.1.1法规要求 (5)2.4.1.1.1内部凸出物要求 (5)2.4.1.1.2 燃烧特性要求 (6)2.4.1.2 人机工程的校核及功能件的布置 (6)2.4.1.2.1 INSIDE HANDLE 布置 (6)2.4.1.3 ARM REST布置 (7)2.4.1.4 WINDOW CRANK ASSY布置 (8)2.4.1.5 MAP POCKET布置 (8)2.4.1.6GRIP HANDLE布置 (8)2.4.1.7 REGULATOR HANDLE布置 (8)2.4.2 MATERIAL阶段. (10)2.4.3 SECTION阶段. (11)2.4.3.1 脱模方向的定义 (11)2.4.3.2 截面线位置的定义 (11)2.4.3.3 主截面线 (11)2.4.3.4 内开拉手的配合 (14)2.4.3.5 与内挡水条的配合 (15)2.4.3.6 与仪表板的配合 (18)2.4.3.7与立柱的配合 (18)2.4.3.8 与三角块的配合 (19)2.4.3.9 与保险手柄座的配合 (20)2.4.3工程面的制作 (20)2.4.3.1工程面的基本要求 (20)2.4.3.1工程面的运动校核 (21)2.4.4 FRAME阶段. (22)2.5 失效问题库: (25)三各种加工工艺及优缺点的对比 (25)3.1 加工工艺 (25)3.1.1高压注塑工艺 (26)3.1.1低压注塑工艺 (26)3.1.2 吸塑 (27)3.1.2 .1阳模吸塑成型工艺 (27)3.1.2.2阴模吸塑成型工艺 (28)3.1.3聚氨酯(PU喷涂) (28)3.1.4发泡与切割工艺 (28)3.1.5搪塑 (29)3.2各种表皮成型工艺和成本综合比较 (30)3.2.1价格比较 (30)3.2.2阳模吸塑、阴模吸塑、搪塑综合比较 (30)3.2.3 各成型工艺比较 (31)3.2.4搪塑与PU喷涂工艺和成本比较 (31)一、简要说明1.1.该部分综述该部分主要介绍门护板系统的设计开发流程、设计开发过程中应该注意的问题以及与其他相关零部件的关联性等,尤其是在门护板对整车内饰造型效果的影响程度方面,并介绍在设计中的一般设计概念的分析和确定。

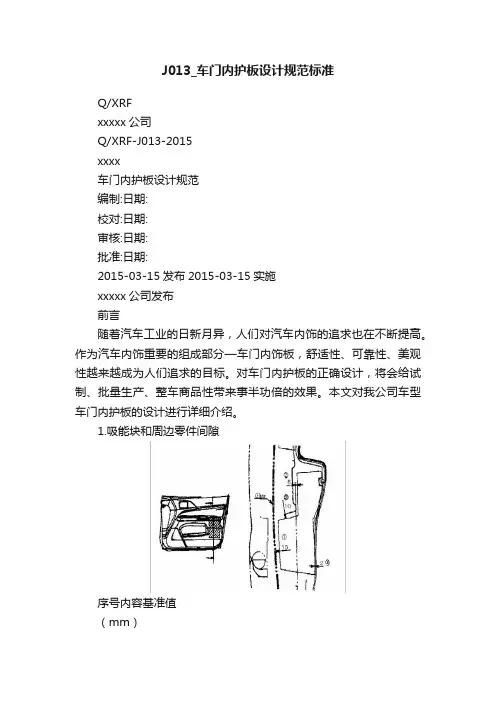

J013_车门内护板设计规范标准

J013_车门内护板设计规范标准

J013_车门内护板设计规范标准Q/XRFxxxxx公司Q/XRF-J013-2015xxxx车门内护板设计规范编制:日期:校对:日期:审核:日期:批准:日期:2015-03-15发布2015-03-15实施xxxxx公司发布前言随着汽车工业的日新月异,人们对汽车内饰的追求也在不断提高。

作为汽车内饰重要的组成部分—车门内饰板,舒适性、可靠性、美观性越来越成为人们追求的目标。

对车门内护板的正确设计,将会给试制、批量生产、整车商品性带来事半功倍的效果。

本文对我公司车型车门内护板的设计进行详细介绍。

1.吸能块和周边零件间隙序号内容基准值(mm)1 与车窗玻璃的间隙102 与车门内板便面的间隙 53 与车门内板孔的间隙104 与车门内饰的间隙 22.内扣手的设定标准3.M/W 调节器手柄设定标准序号内容基准值(mm )参考 1 I/S 扣手长度<685 最大限度760mm 2 从OPONING 开始的位置>480 最小限度420mm3 竖立把手开始位置 120~1404 扣手盖板周围间隙(前后方向)2 5 扣手盖板周围搭接量 1 6 扣手盖板周围间隙(上下方向)3 7扣手盖板周围间隙(上下方向)24.电动控制钮的设定标准序号内容基准值(mm )参考 1 调节器手柄的长度<670 2 从乘坐参考点开始到扣手中心高度>1303 与车门储物盒的距离>1604 与肘靠的距离>90 4与肘靠的距离>60应用参考手册表面高度 5 与仪表板的距离>1306从坐姿的距离参照左图5.肘靠的设定标准序号内容基准值(mm )参考1 对应室内冲击必要条件的场合>2 in 纵面倾斜15°以内 2对应室内内部突出物必要条件的场合>R3.5适合范围清参考上图*1 推荐高度=(0.6+30)+SEAT BACK ANGLE修正值±10上限高度=0.6d+50 下限高度=0.6d1 电动控制钮的长度 625~7252 从把手开始的距离>1403 从把手开始的角度<18 4 前后倾斜角0~10° 前面提升至10° 5左右倾斜角0~5° ARM 表面高度6与内饰表面的距离≥25序号内容基准值(mm)参考1 肘靠上面的高度(H)根据*1计算式从SRP(JM50%)开始2 肘靠长度(SRP的前侧)170±20 SRP(JM50%)3 同上(SRP的后侧)110±20 同上4 ARMREST上面的前后倾斜5~6度5 ARMREST上面的左右倾斜0~5度6 ARMREST上面的宽度>707 室内冲击吸收方式侧面宽度15 θ3<15°6.缝隙间的设定标准序号内容基准值(mm)参考1 与仪表板的缝隙 52 视觉补正上图参考3 与SASH的缝隙 24 与UPPER和LOWER的搭接尺上图参考寸序号内容基准值(mm)参考1 车门内饰与B柱装饰件的间隙 5 水平方向2 车门内饰与B柱装饰件的间隙 5 车副方向3 抽取倾斜角10度54 车门内板的突出部分与内饰的间隔注意:2.从OPNING的缝隙不应该看见车体的颜色7.操作性的设定标准序号内容基准值1 拖拽把盒水平把手区域:R1 <5002 拖拽把盒水平把手区域:R2 >4003 拖拽把盒水平把手区域:R3 <4004 拖拽把盒水平把手区域:R4 <10005 纵把手区域:R1 <5206 纵把手区域:R2 400~5007 纵把手区域:R3 <10008 纵把手高度:H 200~270 9 纵把手区域:R3 68~78度序号内容基准值(mm)参考1 车门内饰与座椅坐垫的缝隙>60 极限值50mm2 车门内饰与储物盒之间的缝西>55 极限值40mm3 门在打开情况下的乘降空间>3004 座椅靠背与扶手的间隙>255 座椅操作杆操作空间>408.扬声器网格的设定标准序号内容基准值(mm)参考1 网格部位的开口率40%2 网格部位的开口率(TWEETER)50% 高音用9.踏板照明的设定标准序号内容基准值(mm)参考1 开启门的可视角度15度2 脚下的可视性(着地点亮光度)3L3 脚下的可视范围上图参考10.乘车性的设定标准序号内容基准值(mm)参考1 从SRP到前车门内饰的距离310~360 极限值290mm2 从SRP到后车门内饰的距离330~380 极限值310mm3 玻璃升降器摇把与膝盖的关系上图参照11.拖拽把手的设定标准序号内容基准值(mm)参考1 把手部位的长度100~1202 把手部位的宽度30~403 手抠(BOX)部位的深度>554 把手部位的粗度:h 25~354 把手部位的粗度:b 20~255 手抠(BOX)部位的角度-8度极限值13度6 拖拽把手的位置50~1507 把手部位的刚性6kg12.纵把手的设定标准序号内容基准值(mm)参考1 从SRP到把手的距离350±502 角度60~70度3 把手部位的粗度20~254 有效长度>1105 到玻璃升降器摇把的距>90 离6 P/W控制钮间隔的距离>807 从把手区域<52013.储物盒的设定标准序号内容基准值(mm)参考1 宽(尽可能做大)40 地图的厚度+52 高度100 EU:703 长度320 地图长度+104 地图收纳状态上图参照1:加强筋一般布置5~6根,筋厚0.5mm2:在有加强筋区域内可以适当的增加料厚0.3~0.4mmLD DOOR TRIMCOPOLLA DOOR TRIMXD DOOR TRIMRS FACE LIFT DOOR TRIMBL DOOR TRIMGQ DOOR TRIM14.车用密封条操作指南车用3M胶1.概述本操作指南适用于用压敏胶带把橡胶密封条装配到汽车和卡车的操作工艺。

J013车门内护板设计规范_1

J013车门内护板设计规范_1

1.1 设计标准1.1.1 相关的标准、规范:(包括不限于此)GB/T 19835-2015 《自限温伴热带》GB03s401 《管道和设备保温、防结露及电伴热》GB502(54-59)-96 《电气装置安装工程施工及验收规范》GB50170-92 《1KV 及以下配线工程施工及验收规范》GB60171-20 《盘柜及二次回路结线施工及验收规范》GB50168-92 《电缆线路施工及验收规范》GB2423 《电工电子产品基本环境试验规程》GB6833 《电子测量仪器电磁兼容性试验规范》IEC—800 《国际电工委员会标准》IEC—62395-1 2013 《工业和商业用电阻式伴热系统第一部分:通用和实验要求》GB311-2012 《高压输变电设备的绝缘配合》GB 14048.2 低压开关设备和控制设备- 低压断路器GB/T 2900.10-2013 《电工术语电缆》GB/T 2900.23-2008 电工术语工业电热装置GB/T 3956-2008 《电缆的导体》GB/T 2951-2008 《电缆和光缆绝缘和护套材料通用试验方法》GB/T 2952-2008 《电缆外护套》GB 14048.1-2012 《低压开关设备和控制设备第1部分:总则》GB 14048.2-2008 《低压开关设备和控制设备第2部分:断路器》GB14048.3-2008 《低压开关设备和控制设备第3部分: 开关、隔离器、隔离开关以及熔断器组合电器》如使用上述以外的标准和规范时,应加以说明。

1.2 管道电伴热设置范围无采暖区域的消防管道和生活给水管道,管道维持温度为 5℃。

1.3 基本要求1.3 . 1电伴热系统供货范围包括发热电缆及附件(不锈钢扎带、高温纤维胶带、温控探头、温度控制器、电源接线盒、两通、三通、尾端等)、并负责安装调试。

投标者应对所投产品的结构、技术特性、制作工艺、相关参数、执行的技术标准给予详细的描述和说明。

门护板设计浅析-如吾意-2020-7-17

门护板设计浅析-如吾意-2020-7-17

五、发展趋势
自驾游,上下班,人们花在驾驶的时间越来越多。舒适度,吸引力,多功能,适应性反而胜过外 型成为他们最关心的问题。机舱式设计布局,可调节的坐椅,赛车的方向盘,真皮坐椅,时尚的 配色和柔和的灯光,再加上一些贴心合理的杯托,托盘,挂勾设计,大储物空间,为长期开车的 人,为那些外出旅行的人增添无数感动!
大幅度降低成本。 ✓ 改善材料在制品断面上的分布,改善制品的刚性。 ✓ 可通过气体加强筋,增加制品的截面惯性矩,从而增加
制品的刚度和强度。
四、门内饰成型工艺简述
➢ PVC 搪塑成型 搪塑表皮的制造过程: 1)搪塑机加热工位—带有表面花纹的搪塑模具加热到搪塑表皮
的成型温度; 2) 上粉工位—粉箱与搪塑模扣合,并按设定的程序旋转,将
四、门内饰成型工艺简述
注塑工艺流程图:
四、门内饰成型工艺简述
➢ 低压注塑成型:该工艺又叫低压双层注塑是一种使用很低 的注射压力(1.5~40bar)将产品与表皮直接在模内成型 的注塑工艺。低压注塑工艺在内饰件上的应用,在欧洲已 经是非常的成熟,在国内还是刚起步。
四、门内饰成型工艺简述
低压注塑成型工艺流程图示:
胎具 披皮
开模
将披皮胎具放至下模
合模
成品
四、门内饰成型工艺简述
➢ 层压成型:用或不用粘结剂,借加热、加压把相同或不相 同材料的两层或多层结合为整体的方法。 层压成型常用 层压机操作,这种压机的动压板和定压板之间装有多层可 浮动热压板。层压成型常用的增强材料有棉布、玻璃布、 纸张、石棉布等,树脂有酚醛、环氧、不饱和聚酯以及某 些热塑性树脂。该工艺多用于汽车顶棚和地毯成型,少数 车门内饰板也采用该工艺,如奔驰E系列等。
6
车门内饰下部 装饰板

车门内护板的设计说明

车门内护板的设计说明
4.BOSS周围可用除去部分肉厚来防收缩下陷,如图1-16。
5.考虑壁厚的均匀时,可以巧妙利用凸台来达到减厚目的。
4
制品的两相交平面之间尽可能以圆弧过渡,避免因锐角而造成应力集中等弊病(参见图1-17~图1-20)。制品圆角的作用有:
(1) 分散载荷,增强及充分发挥制品的机械强度。
(2) 改善塑料熔体的流动性,便于充满与脱模,消除壁部转折处的凹陷等缺陷。
2. 制品上相邻壁厚差的关系(薄壁:厚壁)为:
热固性塑料:压制1:3,挤塑1:5;
热塑性塑料:注塑1:1.5(2)
3. 当无法避免不均匀的壁厚时,制品壁厚设计可采用逐步过渡的形式(图1-10,图1-11),或者改制成两个制品然后再装配为一个制品(图1-12)等方法。
制品壁厚的设计可参照表1-4~表1-9。
特殊情况
一般情况
3
2
格子、孔
5
4
脱模斜度不能太大时
1/2
1/4
皮革纹
6
4
突出部位肋
5
4
§
产品外形尽量采用流线外形﹐避免突然的变化﹐以免在成形时因塑料在此处流动不顺引起气泡等缺陷;并且此处模具易产生磨损。
基本原则——均匀壁厚。即:充模、冷却收缩均匀,形状性好,尺寸精度高,生产率高。
1. 在连接固紧处、嵌件埋入处和塑料熔体在孔窗的汇合(熔接痕)处,要具有足够的厚度。
(7)加强筋设计注意的问题参见表1-9。
1.BOSS的长度一般不超过本身直径的两倍﹐否则必须加加强肋。(长度太长时会引起气孔﹐烧焦﹐充填不足等)
2.BOSS的位置不能太接近转角或侧壁,如图1-15最后一组凸台。
3.BOSS的形状以圆形为主﹐设计在底部时取3个(其它形状则加工不易﹐且流动性也不好)。

门护板设计要点

门护板设计要点

本人从事内饰结构设计----门护板设计,现在汇总一下门护板设计当中要考虑的问题及设计要点,大家探讨一下,有不足的地方还请大家指教,补充1-前门内护板总成由前门内护板本体、前门三角护板、前门装饰板、内开拉手总成、扶手总成、前门地图袋、前门喇叭盖组成。

2-前门内护板总成边界条件:前门门内板、门锁及其拉杆、门框及密封条、窗框及密封条、门锁止装置、防水膜、仪表板、配套电器开关等。

3-前门内护板总成硬点:主断面、造型面、安装点、门玻璃密封条、门框密封条、仪表板、门内板、门锁及其拉杆、门锁止装置、防水膜、配套电器开关、线束等。

4-前门内护板总成固定方式:螺钉连接:主要用在门内开拉手和门内把手的连接上。

还有门护板的下部和仪表板的配合部位。

卡扣连接:主要用在门护板周边和中部,起到拉紧固定做用。

5-前门内护板总成材料:前门装饰板材料一般为PP、ABS、PE、麻毡+PU发泡+PVC表皮等,料厚:一般为2.5-3 mm。

前门三角护板材料一般为PP、ABS、PE等,料厚:一般为2.5-3 mm。

扶手总成材料一般为PP、PA等、前门地图袋、前门喇叭盖材料一般为PP、A BS、PE等,料厚:一般为2.5-3 mm。

门护板设计要点补充几点:1:应考虑人的胳膊扶靠高度和宽度,宽度最好不要小于50MM。

2:要考虑拉手的位置及大小,门打开最大后,人在车里能否自然够到拉手关上车门。

3:要考虑人的腿部停靠在门上时的舒服度。

1-前门内护板总成由前门内护板本体、前门三角护板、前门装饰板、内开拉手总成、扶手总成、前门地图袋、前门喇叭盖组成。

2-前门内护板总成边界条件:前门门内板、门锁及其拉杆、门框及密封条、窗框及密封条、门锁止装置、防水膜、仪表板、配套电器开关等。

3-前门内护板总成硬点:主断面、造型面、安装点、门玻璃密封条、门框密封条、仪表板、门内板、门锁及其拉杆、门锁止装置、防水膜、配套电器开关、线束等。

4-前门内护板总成固定方式:螺钉连接:主要用在门内开拉手和门内把手的连接上。

门护板设计规范

门护板设计规范

第四章 工艺细则要求
零件设计中的拔模角度要求
1.2 零件的分模线要放在料厚表面 或者看不见不影响外观质量的地方;
分模线
如右图所示,分模线一般放在 看不见的地方,以免影响外观 质量;
不能放到表面上
第四章 工艺细则要求
2、零件内部需要滑块机构脱模 成型时,需要检查滑块尺寸、 滑块滑动方向及滑动距离;
4、加强筋一般取0.5°以上的拔模角, 相对2.5mm厚的零件,筋的根部厚度一般 1mm,最大不超过1.2mm,端部厚度不小 于0.7mm,如果不能满足该项尺寸,考虑 调整拔模角,但最小不小于0.3°,同时 调整筋根部的厚度,使加强筋既满足拔 模角度的要求又满足厚度的要求;(如 图所示)
第四章 工艺细则要求
3.2 利用卡扣座本身的结构来定位,主要用在不太长又不太 宽的零件上;
如图所示;
正常配合
主定位
副定位
第五章 RPS系统
3.3 利用配合结构进行定位;配合结构有很多种,下面主要介绍三种供分析、 参考; 如下图所示;
配合结构
配合同 时定位
保证面差
配合件定位, 保证面差
第五章 RPS系统
4、定位的具体要求: 4.1 定位的布置要求:要求布置合理,一般情况下采用四分法进行布置,主定位点 和副定位分别布置在零件长度方向两侧各四分之一的地方,特殊情况下作稍微调 整,主定位一定要布置在靠近配合边的地方,以保证配合尺寸; 4.2 定位结构要尺寸合理 尺寸要求包括两个方面:一是自身的结构尺寸,二是配合尺寸; 配合尺寸:主定位一般要求周边0.25mm~0.3mm, 副定位一般限位方向为0.25mm~0.3mm , 其他边为1.5mm~2.0mm, 这样有利于装配;
门护板设计规范

门内护面板设计指南

门内护面板设计指南

1门板简介1.1基本构成门护板由上护板、下护板(地图袋内板焊接于其上)、嵌饰板、扶手等模块组成,其构成一般为骨架(PP )、发泡层(PUR )、表皮(PVC ),从节约成本和有无必要性的角度考虑,一般下护板制造工艺较简单:PP 注塑+表面皮纹处理。

门护板按骨架部分是否成型,可分为平板内护板(无成型/适用于货车、客车、吉普车)和成型内护板(适用于轿车、MPV 等)。

前者按包车门范围分为半包和全包两种;后者按成型部位和深度分为部分成型(只是部分浅拉延)和整体成型(包括把手在内)。

1.2功能描述(1)覆盖和保护功能用于覆盖安装于车门内钣金本体上的各种功能性零件,能确保乘员的安全和其它零部件的正常工作。

(2)防尘防水功能用于防止车外的灰尘、雨水进入车内。

(3)隔音、吸振功能用于隔断车外的噪音,吸收车辆自身或音响设施甚至外界碰撞带来的振动和冲击。

(4)美化功能与车内其他饰件共同构成一个汽车车厢整体空间和艺术造型效果。

1.3制造和装配工艺车门内板的总成装配工艺有:粘合、热压复合、真空复合和塑料焊接工艺(如:高频熔焊、摩擦焊、热柱焊等)。

车门内板总成可通过螺钉连接,卡扣和嵌入式等连接方法和车门钣金本体装配。

请参见下页表格。

1.4间隙和面差要求(1)前左/右门板与仪表板的间隙最好为6~10mm;(2)门板(包括本体、嵌饰板、地图袋等)与钣金的间隙最小为5mm,最好能够大于10mm;(3)扬声器和扬声器面罩的间隙应小于或等于10mm;(4)门板或地图袋与座椅调节器之间的间隙应大于或等于45mm;(5)保证玻璃升降机构及玻璃在运动过程中与门内板总成有足够的间隙;(6)保证门内扣手运动机构在运动过程中与门内板有足够的间隙;(7)保证门锁拉杆运动机构在运动过程中与门内板有足够的间隙;(8)充分考虑门内板本体与内辟水条及门窗玻璃三者之间的间隙和安装定位;(9)考虑地图袋的开口及容积大小是否符合设计规范或客户的要求。

2设计原则及法规要求2.1车门内护面的设计一定要遵循以下设计原则:(1)良好的外观和舒适性;(2)低成本、轻重量;(3)良好的实用性;(4)与其它结构件保持搭配性;(5)与其他相关部分没有干涉。

J013 车门内护板设计规范

J013 车门内护板设计规范

Q/XRFxxxxx公司Q/XRF-J013-2015xxxx车门内护板设计规范编制:日期:校对:日期:审核:日期:批准:日期:2015-03-15发布 2015-03-15实施xxxxx公司发布前言随着汽车工业的日新月异,人们对汽车内饰的追求也在不断提高。

作为汽车内饰重要的组成部分—车门内饰板,舒适性、可靠性、美观性越来越成为人们追求的目标。

对车门内护板的正确设计,将会给试制、批量生产、整车商品性带来事半功倍的效果。

本文对我公司车型车门内护板的设计进行详细介绍。

1.吸能块和周边零件间隙序号内容基准值(mm)1 与车窗玻璃的间隙102 与车门内板便面的间隙 53 与车门内板孔的间隙104 与车门内饰的间隙 22.内扣手的设定标准3.M/W 调节器手柄设定标准序号 内容 基准值(mm ) 参考1 I/S 扣手长度 <685 最大限度760mm2 从OPONING 开始的位置 >480最小限度420mm3 竖立把手开始位置120~140 4 扣手盖板周围间隙(前后方向)2 5 扣手盖板周围搭接量1 6 扣手盖板周围间隙(上下方向)3 7扣手盖板周围间隙(上下方向)24.电动控制钮的设定标准序号内容 基准值(mm ) 参考 1 调节器手柄的长度<6702 从乘坐参考点开始到扣手中心高度>1303 与车门储物盒的距离>160 4 与肘靠的距离 >904 与肘靠的距离>60应用参考手册表面高度 5 与仪表板的距离>1306 从坐姿的距离参照左图5.肘靠的设定标准序号 内容基准值(mm ) 参考1 对应室内冲击必要条件的场合>2 in 纵面倾斜15°以内2对应室内内部突出物必要条件的场合>R3.5适合范围清参考上图*1 推荐高度=(0.6+30)+SEAT BACK ANGLE修正值±10上限高度=0.6d+50 下限高度=0.6d1 电动控制钮的长度 625~7252 从把手开始的距离 >1403 从把手开始的角度<184 前后倾斜角 0~10° 前面提升至10°5 左右倾斜角 0~5° ARM 表面高度6 与内饰表面的距离 ≥25序号内容基准值(mm)参考1 肘靠上面的高度(H)根据*1计算式从SRP(JM50%)开始2 肘靠长度(SRP的前侧)170±20 SRP(JM50%)3 同上(SRP的后侧)110±20 同上4 ARMREST上面的前后倾斜5~6度5 ARMREST上面的左右倾斜0~5度6 ARMREST上面的宽度>707 室内冲击吸收方式侧面宽度15 θ3<15°6.缝隙间的设定标准序号内容基准值(mm)参考1 与仪表板的缝隙 52 视觉补正上图参考3 与SASH的缝隙 24 与UPPER和LOWER的搭接尺寸上图参考序号内容基准值(mm)参考1 车门内饰与B柱装饰件的间隙 5 水平方向2 车门内饰与B柱装饰件的间隙 5 车副方向3 抽取倾斜角10度4 车门内板的突出部分与内饰的间5隔注意:2.从OPNING的缝隙不应该看见车体的颜色7.操作性的设定标准序号内容基准值1 拖拽把盒水平把手区域:R1 <5002 拖拽把盒水平把手区域:R2 >4003 拖拽把盒水平把手区域:R3 <4004 拖拽把盒水平把手区域:R4 <10005 纵把手区域:R1 <5206 纵把手区域:R2 400~5007 纵把手区域:R3 <10008 纵把手高度:H 200~2709 纵把手区域:R3 68~78度序号内容基准值(mm)参考1 车门内饰与座椅坐垫的缝隙>60 极限值50mm2 车门内饰与储物盒之间的缝西>55 极限值40mm3 门在打开情况下的乘降空间>3004 座椅靠背与扶手的间隙>255 座椅操作杆操作空间>408.扬声器网格的设定标准序号内容基准值(mm)参考1 网格部位的开口率40%2 网格部位的开口率(TWEETER)50% 高音用9.踏板照明的设定标准序号内容基准值(mm)参考1 开启门的可视角度15度2 脚下的可视性(着地点亮光度)3L3 脚下的可视范围上图参考10.乘车性的设定标准序号内容基准值(mm)参考1 从SRP到前车门内饰的距离310~360 极限值290mm2 从SRP到后车门内饰的距离330~380 极限值310mm3 玻璃升降器摇把与膝盖的关系上图参照11.拖拽把手的设定标准序号内容基准值(mm)参考1 把手部位的长度100~1202 把手部位的宽度30~403 手抠(BOX)部位的深度>554 把手部位的粗度:h 25~354 把手部位的粗度:b 20~255 手抠(BOX)部位的角度-8度极限值13度6 拖拽把手的位置50~1507 把手部位的刚性6kg12.纵把手的设定标准序号内容基准值(mm)参考1 从SRP到把手的距离350±502 角度60~70度3 把手部位的粗度20~254 有效长度>1105 到玻璃升降器摇把的距>90离6 P/W控制钮间隔的距离>807 从把手区域<52013.储物盒的设定标准序号内容基准值(mm)参考1 宽(尽可能做大)40 地图的厚度+52 高度100 EU:703 长度320 地图长度+104 地图收纳状态上图参照1:加强筋一般布置5~6根,筋厚0.5mm2:在有加强筋区域内可以适当的增加料厚0.3~0.4mmLD DOOR TRIMCOPOLLA DOOR TRIMXD DOOR TRIMRS FACE LIFT DOOR TRIMBL DOOR TRIMGQ DOOR TRIM14.车用密封条操作指南车用3M胶1.概述本操作指南适用于用压敏胶带把橡胶密封条装配到汽车和卡车的操作工艺。

汽车门护板设计要点

汽车门护板设计要点
本人从事内饰结构设计----门护板设计,现在汇总一下门护板设计当中要考虑的问题及设计要点,大家探讨一下,有不足的地方还请大家指教,补充
1-前门内护板总成由前门内护板本体、前门三角护板、前门装饰板、内开拉手总成、扶手总成、前门地图袋、前门喇叭盖组成。
2-前门内护板总成边界条件:前门门内板、门锁及其拉杆、门框及密封条、窗框及密封条、门锁止装置、防水膜、仪表板、配套电器开关等。
5-前门内护板总成材料:前门装饰板材料一般为PP、ABS、PE、麻毡+PU发泡+PVC表皮等,料厚:一般为2.5-3 mm。前门三角护板材料一般为PP、ABS、PE等,料厚:一般为2.5-3 mm。扶手总成材料一般为PP、PA等、前门地图袋、前门喇叭盖材料一般为PP、ABS、PE等,料厚:一般为2.5-3 mm。
7-前门内护板周边到前门门框密封条间隙6~8㎜,周边要求间隙均匀,在前门槛处可略大(该间隙处于不可见区,略大的间隙可消除制造误差对装配的影响)
8-前门内护板周边翻边压在门内板面上,不留间隙
36-在紧固件之间,区域大于160×160,需要增加支撑件。
22-后门内护板周边翻边压在门内板面上,不留间隙。
18-后门内护板总成固定方式:螺钉连接:主要用在门内开拉手和门内把手的连接。卡扣连接:主要用在门护板周边和中部,起到拉紧固定做用。
19-后门内护板总成材料:后门装饰板材料一般为PP、ABS、PE、麻毡+PU发泡+PVC表皮等,料厚:一般为2.5-3 mm。后门三角护板材料一般为PP、ABS、PE等,料厚:一般为2.5-3 mm。扶手总成材料一般为PP、PA等、后门地图袋一般为PP、ABS、PE等,料厚:一般为2.5-3 mm。
16-后门内护板边界条件:后门内板、门锁及其拉杆、后门框及密封条、后门窗框及密封条、门锁止装置、防水膜、配套电器开关等。

门护板设计指南精选全文完整版

门护板设计指南精选全文完整版

可编辑修改精选全文完整版目录一、简要说明21.1.该局部综述21.2. 设计该产品的目的21.3.使用X围31.4.零件构成图3二、设计设想〔思想、理念〕42.2开展方向42.3 开发周期42.4 数据制作52.4.1 CAS阶段.52.4.1.1法规要求52.4.1.1.1内部凸出物要求52.4.1.1.2 燃烧特性要求62.4.1.2 人机工程的校核及功能件的布置62.4.1.2.1 INSIDE HANDLE 布置62.4.1.3 ARM REST布置72.4.1.4 WINDOW CRANK ASSY布置82.4.1.5 MAP POCKET布置82.4.1.6GRIP HANDLE布置82.4.1.7 REGULATOR HANDLE布置82.4.2 MATERIAL阶段.102.4.3 SECTION阶段.112.4.3.1 脱模方向的定义112.4.3.2 截面线位置的定义112.4.3.3 主截面线112.4.3.4 内开拉手的配合142.4.3.5 与内挡水条的配合152.4.3.6 与仪表板的配合182.4.3.7与立柱的配合182.4.3.8 与三角块的配合192.4.3.9 与保险手柄座的配合202.4.3工程面的制作202.4.3.1工程面的根本要求202.4.3.1工程面的运动校核212.4.4 FRAME阶段.222.5 失效问题库:25三各种加工工艺及优缺点的比照253.1 加工工艺253.1.1高压注塑工艺263.1.1低压注塑工艺263.1.2 吸塑273.1.2 .1阳模吸塑成型工艺273.1.2.2阴模吸塑成型工艺283.1.3聚氨酯〔PU喷涂〕283.1.4发泡与切割工艺293.1.5搪塑293.2各种表皮成型工艺和本钱综合比拟303.2.1价格比拟303.2.2阳模吸塑、阴模吸塑、搪塑综合比拟303.2.3 各成型工艺比拟313.2.4搪塑与PU喷涂工艺和本钱比拟31一、简要说明1.1.该局部综述该局部主要介绍门护板系统的设计开发流程、设计开发过程中应该注意的问题以及与其他相关零部件的关联性等,尤其是在门护板对整车内饰造型效果的影响程度方面,并介绍在设计中的一般设计概念的分析和确定。

汽车车门内护板设计指南

汽车车门内护板设计指南

车门内护板设计指南目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 设计要求 (1)3.1 设计输入 (1)3.2 材料工艺定义 (2)3.3 分块及可行性分析 (2)3.3.1 分块 (2)3.3.2 功能件的布置和人机工程校核 (3)3.3.3 车门内护板的运动校核 (5)3.4 主断面和结构设计 (5)3.4.1 门护板本体与饰条配合处 (6)3.4.2 门护板本体与开关面板配合处 (6)3.4.3 门护板本体与地图袋配合处 (6)3.4.4 与内开手柄配合处 (7)3.4.5 与内挡水条配合处 (7)3.4.6 与仪表配合处 (8)3.4.7 与立柱配合处 (8)3.4.8 与盒式把手配合处 (9)3.4.9 门护板与门钣金配合处 (9)3.4.10 扬声器网格的设定标准 (10)4 技术要求 (10)前言求。

为满足本公司车身设计开发工作质量要求,特制定本指南,作为车门内护板设计的参考依据。

本指南参照国内外汽车设计公司及汽车生产企业的先进经验编制而成,规定了车门内护板设计质量要车门内护板设计指南1 范围本指南规范了车门内护板一般设计程序和方法。

本指南适用于载货汽车车门内护板设计时参考。

2 规范性引用文件GB 8410—2006 汽车内饰材料的燃烧特性GB 11552—2009乘用车内部凸出物QC/T 625—1999 汽车用涂镀层和化学处理层Q/J C005 车门内开手柄设计指南3 设计要求门护板作为汽车内饰的重要组成部分, 除需保证功能、外观、实用性(人机工程)、精细度外,还需要在车辆碰撞时起到吸收碰撞能量,降低对人体的伤害程度的作用。

车门内护板设计流程:设计输入→车门内护板材料、料厚、成型方式、脱模方向定义→车门内板分块及可行性分析(人机工程校核和功能件的布置、运动校核)→车门内护板主断面和结构设计。

3.1 设计输入门护板在设计时考虑外观上的整体效果, 一般来说CLASS A面冻结后就不允许改动,所以在CAS阶段,CAS面作为车门内护板设计输入条件,应满足:1)GB 11552—2009 《乘用车内部凸出物》要求;2)门护板上各功能件的人机工程和操作尺寸的要求;3)运动时与周边零件最小间隙要求;4)门护板与周边零件、各分块之间的间隙要求。

汽车门护板产品设计要求及成型工艺

汽车门护板产品设计要求及成型工艺

汽车门护板产品设计要求及成型工艺摘要:当今中国的汽车产业日新月异,发展迅速,各企业间的竞争也越来越激烈,在汽车的设计中,汽车内部装潢品质成功地影响到一个汽车品牌的市场竞争力,消费者对于汽车内部装饰的需求也越来越大。

相对于外国的汽车设计而言,国内的汽车设计界还处在一个起步的时期,面对着不同的市场的需要。

越来越多的顾客对内部工艺精细的重视,例如;内饰间隙设计,面差设计,成型工艺的运用,也是各个公司的核心竞争力,各个环节都要追求精益求精,汽车门护板作为汽车重要组件之一,它的设计及其工艺发展也尤为关键。

关键词:面差、门护板、成形技术汽车门护板组件是安装在车门内侧面板上,起到遮盖车门内部金属的作用,为乘客带来便利;乘坐舒适的内部装配部件,当侧撞时,车门内部的合理的构造和形状可以降低乘客受伤。

除了门板主体之外,门内饰面板组件本身也组装了很多部件,其中主要有:中饰板、扶手板、车窗控制面板、拉手盒、内扣手总成、地图袋、扬声器罩、吸能块、吸音棉,与之相配的零件,包括:仪表板、车门钣金、车窗水切条等,因为门护板总成是一个集成化较高、装配工序较多,工艺多样的功能件和其舱内装饰外观件,其表面的皮纹和软包的颜色、触感都要符合设计要求,因此 CMF的定义尤为关键。

一、设计过程首先按整车工厂板材工艺和工艺规范的要求,根据汽车车型及其内部功能需要确定汽车门护板型号、颜色及其材料的选择。

再结合车门工程学设计要求,利用计算机辅助工程技术和数字化构建技术进行人机布局、展开并产生其相关的基本资料。

进而对产品的工程结构进行剖析,并将其与模具的分析、制造过程相联系,比如:搭接式结构布置与模具注射成型角度、分型线、包覆工艺等,使其具有可生产性、可装配性、合理性等特点。

进而进行软装部件的设计制造:基于产品的设计资料,研制用于非模具研发之前的快速校验方案,结合车辆外观整体设计理念、审核方案构造、装配及外观的合理性、可行性。

在此基础上可进行工装样件的研制,制作模具及其型芯、型腔。

车门内护板的设计说明书

车门内护板的设计说明书

汽车门内护板设计汽车车身内饰件大体可分为仪表板和副仪表板、地板护面、侧围护面、车门内饰、顶棚、后围护面、行李箱护面、座椅总成等几大部分。

门内护板则是车门内饰的主要结构件,主要有以下几大功能:1、它的立体艺术造型提高了汽车室内造型效果,给人以美感;2、使车门开关方便、支承肘腕,隔音、吸音、防尘、防水;3、采用触感好的非金属材料,提高乘坐舒适性,车辆冲撞时能吸收大量的碰撞能量,有效保护驾驶员和乘员的安全;4、结合其立体造型,还可设置杂物斗,为烟灰盒、门锁内手开手柄等功能部件提供固定条件。

一.车门内饰板简介§1.1分类和构成1.1.1 分类车门内饰板的分类,按不同诸元区划有不同的分类方法,按其自身结构、功能、适用的车型、档次等因素综合起来可分为:简单经济型、普通型、中高档型。

1.1.2结构1.1.2.1简单经济型这类门内饰板的特点是:结构简单,造型简洁,基本上是呈平面型,材料价格与制造工艺成本低廉,主要用于货车、客车、吉普车等车型。

其构成由:芯材、衬垫、蒙皮三部分,根据整车的具体配置要求,有芯材、芯材上加蒙皮或芯材与蒙皮之间夹一层衬垫等,组合使用。

(图3-7-12)芯材的材料:主要有纤维板、硬纸板、胶合板、塑料板、压延钢板等。

衬垫的材料:主要有聚氯乙烯无纺布、氯乙烯泡沫等。

蒙皮的材料:主要有聚氯乙烯革。

1.1.2.2普通型这类门内饰板的特点是:结构比较复杂,造型比较注重人体工程因素,选材比较讲究,加工设备比较复杂,总体上比较美观,主要用于普通型、中低档轿车。

其结构主要有:芯材、蒙皮、局部衬垫和装饰条等构成,这类车门内饰板有时下部还设有防护板,以提高饰板使用寿命和方便清洁芯材的材料:主要有注塑件、聚丙烯加填充料板材等。

蒙皮的材料:主要有织物、聚氯乙烯针泡革。

衬垫的材料:主要有海绵、较厚的聚氯乙烯无纺布、半硬质聚氨酯主要用于搁手部委。

饰条的材料:主要有聚氯乙烯、ABS、热融薄膜构成的复合材料。

1.1.2.3中高档型这类车门内饰板的特点是:结构复杂,造型与配置上充分考虑到舒适、安全、人体工程等因素,功能齐全,选材讲究,加工设备与制造工艺复杂,总体上美观中呈豪华。

浅谈汽车门护板与周边配合设计要点

浅谈汽车门护板与周边配合设计要点

浅谈汽车门护板与周边配合设计要点文章介绍了汽车门护板的设计流程和断面设计要求,人机舒适性校核,供内饰设计人员进行参考。

标签:汽车;门护板;间隙引言门护板总成是汽车内饰的重要组成部分,主要功能是覆盖车身钣金,有一定的储物空间,为驾驶员提供一个舒适的操作环境,在发生侧部碰撞时,有一定的缓冲作用,以减少驾驶员被伤害的可能性与仪表板等内饰协调一致,有效控制各部件的间隙、面差,避免多余的装配调整,提升装配效率。

1 相关法规门护板不仅是汽车内饰的重要的组成零件,其设计须满足一下法规:GB 11552-2009乘用车内部凸出物、GB 8410-2006汽车内饰材料的燃烧特性、碰撞法规设计优化、人机舒适性。

2 设计流程2.1 熟悉效果图,领会造型师设计意图和造型风格。

分析各部分安装结构实现的可能性。

如结构不能实现或有疑问,则立即反馈给造型师,让造型师修改造型或作出解释。

2.2 熟悉油泥模型、熟悉参考样车零件,注意其安装形式、壁厚以及与边界搭接关系。

2.3 确定结构分块及固定方式、确定主断面、硬点。

(1)硬点:主断面、造型面、安装点、门玻璃密封条、门框密封条、仪表板、门内板、门锁及其拉杆、门锁止装置、防水膜、配套电器开关、线束等。

(2)固定方式:螺钉连接:主要用在门内开拉手和门内把手的连接上。

还有门护板的下部和仪表板的配合部位。

卡扣连接:主要用在门护板周边和中部,起到拉紧固定做用。

(3)确定材料、料厚、成形方式、拔模方向、安装结构。

材料:PP、ABS、PE等,料厚:2.5-3mm。

(4)外表面光顺(逆向设计)。

外表面光顺由光顺所完成,但要检查光顺质量。

光顺要求:a.高可见区,A级曲面,局部相切连续。

少可见区,B级曲面,相切连续。

不可见区,C级曲面,位置连续。

b.是否可增厚;c.特征及特征分块是否正确,有无多余特征,是否缺少特征。

d.特征棱线趋势是否正确,棱线曲率梳是否光顺连续。

e.分析并初步确定开模方向,依据开模方向检查光顺后的表面是否存在开模负角(一般为绝对Y轴),是否存在拔模角过小。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3、采用触感好的非金属材料,提高乘坐舒适性,车辆冲撞时能吸收大量的碰撞能量,有效保护驾驶员和乘员的安全;
4、结合其立体造型,还可设置杂物斗,为烟灰盒、门锁手开手柄等功能部件提供固定条件。
一.
§1.1
1.1.1
车门饰板的分类,按不同诸元区划有不同的分类方法,按其自身结构、功能、适用的车型、档次等因素综合起来可分为:简单经济型、普通型、中高档型。
③能承受必要的最低限度的外力和重力。
④有良好的工艺性、生产率、拆装方便,以便维修。
⑤总体上与车厢饰及整车外部协调。
⑥在选材上应考虑到:重量小、便于加工,具有高频加热性能;安全性、外形美观、手感好;隔音、防水、阻燃、隔热等性能。
§1.3
①操作件:
车门扳手、玻璃升降机摇手柄(或电动升降按钮)、门锁
②附件:
芯材的材料:主要有注塑件、聚丙烯加填充料板材等。
蒙皮的材料:主要有织物、聚氯乙烯针泡革。
衬垫的材料:主要有海绵、较厚的聚氯乙烯无纺布、半硬质聚氨酯主要用于搁手部委。
饰条的材料:主要有聚氯乙烯、ABS、热融薄膜构成的复合材料。
1.1.2.3中高档型
这类车门饰板的特点是:结构复杂,造型与配置上充分考虑到舒适、安全、人体工程等因素,功能齐全,选材讲究,加工设备与制造工艺复杂,总体上美观中呈豪华。
e)用粘贴胶带在1:1的图纸上绘制门饰板的外形和特征,将效果图的信息转换到车身空间上。
f)在这一阶段,需要有工程设计的信息输入,完成初始曲面后可以用于加工初始油泥模型。有了5个主断面的信息,可以决定油泥加工原料的尺寸。
g)SITTING BUCK是根据汽车车身的尺寸,用木材、FOAM BLOCK、POLYWOOD等材料制作与车身一致的框架用于放置油泥模型。油泥模型的制作需要很高的技巧和创造性的工作。一般油泥完成后需要进行评审,评审时通常需求对车门饰板进行一些装饰,如在表面裹缚表皮或喷涂油漆和皮纹,使得其外观接近实际产品。在制作油泥模型时,需要有人体布置、人体工程学、车门饰板布置、制造工艺、装配工艺等多方面的信息输入。油泥模型的精度一般可达到±2mm,德国大众公司往往将模型的精度控制在1毫米,但需要时间和费用。
其结构主要由芯材、蒙皮、软7-14)。
芯材的材料:主要有注塑件等。
蒙皮的材料:主要有带有较厚泡沫层的聚氯乙烯针泡革、真皮等。在一些乘员经常触摸的部位一般均覆盖有软触漆。
隔音垫材料:主要有再生棉毡、泡沫、泡沫橡胶等。
防撞吸振材料:主要有PU聚氨酯发泡、PP聚丙烯发泡。
搁手(简单经济型车门饰板有单独的搁手,普通型与中高档型车门饰板搁手往往由车门饰板本体自身造型构成)、地图袋或杂物箱(盒)、烟灰盒、扬声器、照明灯、指示灯或安全气囊等。
这些零部件的配置随车辆类型与档次不同而不同。
§1.4
二.
一、

a)在此阶段, 分析需要设计的车型的市场定位及所有竞争车型的情况,同时了解客户对设计的总体要求,并且分解到具体零件的设计要求上。
指示照明灯罩材料:主要有PC聚碳酸酯、丙乙酸酯等。
软化体单件:由芯材、衬垫和蒙皮组成的小构件,主要置于门饰板相对乘员人体手臂与肩等部位接触处。
图3-7-13 普通型门饰板
§1.2
①车辆的类型与档次及所满足的功能。
②与乘员人体工程学相关的安全性、舒适性、操作性。
如尽量减少车宽度、搁手作用、软化要求及门锁扳手、玻璃升降机摇手柄、车门拉手等操作的方便性。
b)车身饰的整体设计风格可以有运动型、家庭型、舒适型、豪华型、亲和型等等,根据拟用的整体风格来考虑和决定门饰板上的特征,力求与其它饰件达到造型上的和谐统一。
c)通常设计师要绘制很多设计效果图,通过评审,提炼后完 5效果图提供给客户选择。
d)在参考了客户的选择之后,完成一到两能够达到照片效果的效果图。需要应用一些电脑软件来完成。
衬垫的材料:主要有聚氯乙烯无纺布、氯乙烯泡沫等。
蒙皮的材料:主要有聚氯乙烯革。
1.1.2.2普通型
这类门饰板的特点是:结构比较复杂,造型比较注重人体工程因素,选材比较讲究,加工设备比较复杂,总体上比较美观,主要用于普通型、中低档轿车。
其结构主要有:芯材、蒙皮、局部衬垫和装饰条等构成,这类车门饰板有时下部还设有防护板,以提高饰板使用寿命和方便清洁
1.1.2
1.1.2.1简单经济型
这类门饰板的特点是:结构简单,造型简洁,基本上是呈平面型,材料价格与制造工艺成本低廉,主要用于货车、客车、吉普车等车型。其构成由:芯材、衬垫、蒙皮三部分,根据整车的具体配置要求,有芯材、芯材上加蒙皮或芯材与蒙皮之间夹一层衬垫等,组合使用。(图3-7-12)
芯材的材料:主要有纤维板、硬纸板、胶合板、塑料板、压延钢板等。
汽 车 门 护 板 设 计
汽车车身饰件大体可分为仪表板和副仪表板、地板护面、侧围护面、车门饰、顶棚、后围护面、行箱护面、座椅总成等几大部分。门护板则是车门饰的主要结构件,主要有以下几大功能:
1、它的立体艺术造型提高了汽车室造型效果,给人以美感;
2、使车门开关方便、支承肘腕,隔音、吸音、防尘、防水;
h)可以用多种方法扫描油泥模型,如接触式的三坐标扫描,激光扫描和高精度光学照相机拍照等,可以采集到反映油泥模型形状的数学点云。
i)高质量A 表面是产品具有高质量外观和配合的基础。对CLASS A SURFACE的要求不同主机厂有不同的要求,不同的CAD软件能够达到不同的精度。ALLIAS 和ICEAM SUF 是主要的CAD 软件,相比较ICEAM SUF更专业一些。CLASS A 曲面质量可以用CAD软件的高光、反射线、高斯曲率等工具检查曲面是否有波纹,面片之间是否有缝隙和是否曲率连 续。CLASS A 曲面的精度要达到0.01毫米,相切的面片的角度偏差不超过1.4 分(0.02 度 )。通常也可以 将所有面片连成一个SKIN,然后偏一个厚度,生成一个壳体,如果能够成功,说明曲面的缝隙和连续性是可以接受的。在这个阶段必须注意的是,CLASS A 曲面必须完全按照结构设计提供的断面,并且完成所有可见面上的园角和第一个翻边,定义所有的间隙大小,这样可以保证工程师在以后的造型中完全按照造型师的设计。
