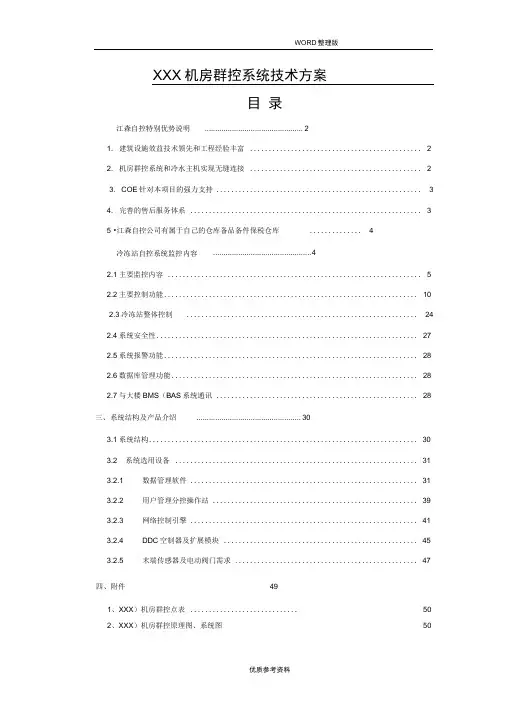

某机房群控系统技术研究方案说明
XXX 机房群控系统技术方案目 录1. 建筑设施效益技术领先和工程经验丰富 .............................................. 2 2. 机房群控系统和冷水主机实现无缝连接 .............................................. 2 3. COE 针对本项目的强力支持 ....................................................... 3 4. 完善的售后服务体系 .............................................................. 3 5 •江森自控公司有属于自己的仓库备品备件保税仓库 .. (4)2.1主要监控内容 .................................................................... 5 2.2主要控制功能 .................................................................... 10 2.3冷冻站整体控制 (24)2.4系统安全性 ...................................................................... 27 2.5系统报警功能 .................................................................... 28 2.6数据库管理功能 .................................................................. 28 2.7与大楼BMS （BAS 系统通讯 (28)3.1系统结构 ........................................................................ 30 3.2 系统选用设备 ................................................................. 31 3.2.1 数据管理软件 ............................................................. 31 3.2.2 用户管理分控操作站 ....................................................... 39 3.2.3 网络控制引擎 ............................................................. 41 3.2.4 DDC 空制器及扩展模块 .................................................... 45 3.2.5末端传感器及电动阀门需求 (47)四、附件2、XXX ）机房群控原理图、系统图江森自控特别优势说明 (2)冷冻站自控系统监控内容 (4)三、系统结构及产品介绍 (30)1、XXX ）机房群控点表 .............................50 4950、江森自控特别优势说明1. 建筑设施效益技术领先和工程经验丰富江森自控有125年的控制业经验，对建筑设施能源管理精通无比。
机房专用精密空调巡检及维护
机房专用精密空调巡检及维护机房专用精密空调的巡检和维护是日常管理工作中必不可少的一部分。
除了前面提到的压缩机、冷凝器、膨胀阀和蒸发器，精密空调还包括风机、空气过滤器、加湿器、加热器和排水器等部件，因此我们的维护工作主要针对这些部件展开。
下面是我们在日常工作中对计算机机房专用精密空调的一些维护经验和研究体会。
1、控制系统的维护空调系统的正常运行是维护人员最关心的问题，因此在巡视时，我们首先要检查空调系统的显示屏，确保各项功能和参数正常。
如果出现报警情况，我们需要检查报警记录并分析原因。
此外，还要检查温度和湿度传感器的工作状态。
对于压缩机和加湿器的运行参数，我们需要定期比较，以便判断计算机设备的运行状况，从而合理调整空调系统的运行台次和参数。
对于老旧的空调系统，我们需要多观察和记录参数。
2、压缩机的巡回检查及维护我们可以用听、摸、看和量的方法来检查压缩机的运行状况。
听声音可以判断压缩机的响声是否均匀有节奏；用手摸可以判断其发热程度；从视镜观察制冷剂的液面可以判断是否缺少制冷剂；测量电流和吸排气压力可以比较准确地判断压缩机的运行状况。
此外，还需要检查高低压保护开关和干燥过滤器等其他附件。
3、冷凝器的巡回检查及维护对于专业空调冷凝器的维护，我们需要首先检查其固定情况，避免对冷媒管线和室外机造成损坏。
同时，还需要检查冷媒管线是否破损和保温状况，特别是在北方地区的冬天。
如果环境温度过低且冷媒管线保温不好，会影响空调系统的正常运转。
3) 检查风扇的运转状况，包括轴承、底座和电机等是否正常工作，同时检查风扇是否在同一平面上运转。
4) 检查冷凝器下方是否有杂物影响空气流通，从而影响冷凝器的效果，同时检查冷凝器翅片是否破损。
5) 检查冷凝器的工作电流是否正常，以判断风扇是否正常工作。
6) 检查调速开关是否正常，包括温度和压力两种调速开关，现代控制技术采用双压力调速控制，因此需要检查调速开关是否能在规定的压力范围内正常控制风扇的启动和停止。
制冷机房群控系统方案
制冷机房群控系统方案制冷机房在现代社会的各个领域都扮演着至关重要的角色，而对于大规模机房来说，实现高效的管理和控制至关重要。
因此，一个完善的制冷机房群控系统方案可以有效地提高机房的运行效率和可靠性。
一、需求分析在设计制冷机房群控系统方案之前，我们首先需要进行需求分析，以确保系统的设计符合实际需求。
以下是对所设计系统的基本需求进行的分析：1.远程监控和控制：能够实现对制冷机房的远程监控和控制，包括温度、湿度、压力等关键参数的实时监测和调整。
2.警报和报警通知：能够及时发现和处理机房中的故障和异常情况，并通过短信、邮件等方式向相关人员发送警报和报警通知。
3.能耗管理与优化：能够对机房的能耗进行实时监测和管理，并根据能耗数据进行优化，以减少能耗和降低运行成本。
4.数据记录和报表分析：能够对机房的历史数据进行记录和分析，并生成相应的数据报表，以便管理人员进行决策和评估机房的运行状况。
5.可扩展性和可靠性：系统应具备良好的可扩展性和可靠性，以便能够满足未来机房规模和需求的扩展。
6.安全性和机密性：系统应具备良好的安全性和机密性，以确保机房运行的安全和数据的保密。
二、系统设计方案在进行制冷机房群控系统的设计时，我们可以采用以下的技术方案和架构：1.传感器和监测设备：通过在机房中布置温度传感器、湿度传感器、压力传感器等监测设备，实现对关键参数的实时监测。
2.控制设备和执行设备：通过安装控制设备和执行设备，实现对制冷机、风扇、阀门等设备的远程控制和调整。
3. 数据采集和传输：通过采用多种通信方式，如以太网、无线通信、Modbus等，实现对数据的采集和传输。
4.数据处理和分析：通过使用数据库和专门的数据处理软件，对采集到的数据进行处理和分析，并生成各种报表和图表，以便进行数据分析和决策。
5.用户界面和操作界面：通过设计友好的用户界面和操作界面，实现对制冷机房群控系统的远程监控和控制，以及对数据报表的访问和操作。
6.系统安全和机密性：通过采用加密通信、用户权限管理等机制，确保制冷机房群控系统的安全性和机密性。

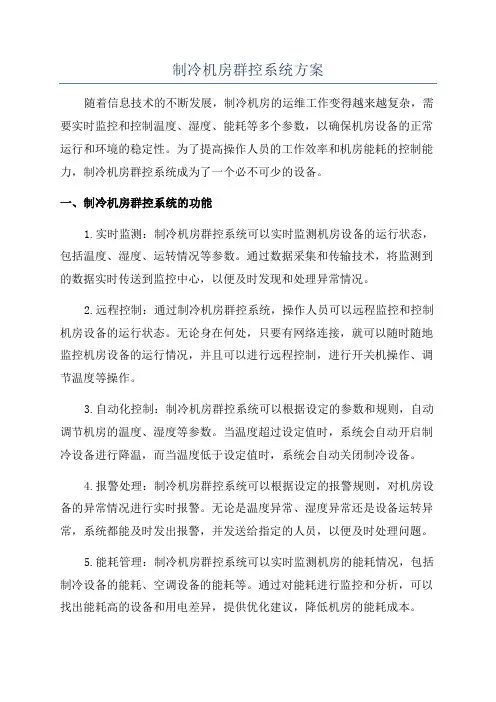

制冷机房群控系统方案
制冷机房群控系统方案随着信息技术的不断发展，制冷机房的运维工作变得越来越复杂，需要实时监控和控制温度、湿度、能耗等多个参数，以确保机房设备的正常运行和环境的稳定性。
为了提高操作人员的工作效率和机房能耗的控制能力，制冷机房群控系统成为了一个必不可少的设备。
一、制冷机房群控系统的功能1.实时监测：制冷机房群控系统可以实时监测机房设备的运行状态，包括温度、湿度、运转情况等参数。
通过数据采集和传输技术，将监测到的数据实时传送到监控中心，以便及时发现和处理异常情况。
2.远程控制：通过制冷机房群控系统，操作人员可以远程监控和控制机房设备的运行状态。
无论身在何处，只要有网络连接，就可以随时随地监控机房设备的运行情况，并且可以进行远程控制，进行开关机操作、调节温度等操作。
3.自动化控制：制冷机房群控系统可以根据设定的参数和规则，自动调节机房的温度、湿度等参数。
当温度超过设定值时，系统会自动开启制冷设备进行降温，而当温度低于设定值时，系统会自动关闭制冷设备。
4.报警处理：制冷机房群控系统可以根据设定的报警规则，对机房设备的异常情况进行实时报警。
无论是温度异常、湿度异常还是设备运转异常，系统都能及时发出报警，并发送给指定的人员，以便及时处理问题。
5.能耗管理：制冷机房群控系统可以实时监测机房的能耗情况，包括制冷设备的能耗、空调设备的能耗等。
通过对能耗进行监控和分析，可以找出能耗高的设备和用电差异，提供优化建议，降低机房的能耗成本。
二、制冷机房群控系统的实施方案1.传感器部署：在制冷机房内部布置温度、湿度、能耗等传感器，以实时采集机房设备的运行状态和环境参数。
可以根据机房的实际情况，选择传感器的类型和布置位置，以保证数据的准确性和可靠性。
2.数据传输：制冷机房群控系统利用网络通信技术，将采集到的数据传输到监控中心。
可以选择有线或无线通信方式，根据机房的需要和实际情况进行选择。
3.监控中心建设：建立一个专门的监控中心，用于接收、显示和处理采集到的数据。
数据中心的空调群控系统设计
03
空调群控系统设计
系统总体架构
架构概述
本系统的总体架构包括数据中心、空调设备、传感器、 控制系统和系统软件五个部分。
数据中心
数据中心是整个系统的核心，负责收集、处理和显示各 个空调的运行数据。
空调设备
空调设备包括多台独立控制的空调机组，为数据中心提 供冷量。
传感器
传感器负责监测空调设备的运行状态和环境温度，并将 数据传输至控制系统。
结果讨论
根据实验结果进行讨论，分析实验结果的意义和局限性，提 出改进和优化建议。
05
优化策略与建议
空调群控系统优化策略
自动化控制
利用先进的传感器和算法，实现空调系统的自动化控制，减少人 工干预。
精细化调控
根据数据中心的温度、湿度和空气质量等参数，对空调系统进行 精细化调控，提高环境舒适度和能效。
THANKS
感谢观看
06
结论与展望
研究成果总结
已成功研发出一种新型的数据中心空调群控系统，该系 统具备高效、稳定、智能的特点，可显著提高数据中心 的能效和可靠性。
在实验测试中，新系统的能效比传统空调系统提高了 20%，同时冷却效果也得到了显著提升。
新型空调群控系统采用了先进的物联网和人工智能技术 ，可实时监测数据中心的温度、湿度和空气质量，并自 动调整空调的运行状态，确保数据中心的高效运行。
系统软件开发
采用成熟的开发框架和语言，如C、Java等，开发出高效稳定的系统软件。
04
实验与分析
实验平台搭建
1 2
硬件选择
选择适合实验需求的硬件设备，包括服务器、 路由器、交换机、网关等。
网络拓扑
设计实验网络拓扑结构，包括服务器、工作站 、终端等设备之间的连接关系。
机房空调系统的优化设计研究
机房空调系统的优化设计研究现代社会离不开科技，而科技离不开机房。
机房是许多公司、机构和企业不可缺少的设施，是保障信息技术正常运转的核心环节。
在现代信息化时代，机房的信息处理能力越来越强，设备的功率和热量也越来越大，这给机房环境的控制和调节带来了巨大挑战。
机房的空调系统是机房工作条件的重要组成部分，如何优化机房空调系统，以提高机房稳定性和可靠性，成为了机房管理者需要解决的一个难点问题。
一、机房空调系统的基本要求机房对空调系统的要求很高，主要表现在以下几个方面。
1、稳定性。
机房是重要的数据中心，需要确保空调系统的稳定性。
除了数量的要求之外，还要确保了产品的质量稳定和供应商的稳定。
2、节能环保。
机房对环保和节能的要求也越来越高，要设计出一种节能型的环保空调系统，对于未来的维护和操作也提出了更高的要求。
3、舒适性。
机房人员的舒适性影响到工作效率和员工把握工作的态度，使空调系统的温度和湿度更合适，增强人员的舒适性。
二、常见的机房空调系统目前常用的机房空调系统分为射流式、单元式和风冷式等几种。
1、射流式空调系统。
它的主要特点是抽出冷却空气，然后加热、鼓泡、过滤和调控处理。
表现为高效又省电，但需要增加一扩张冷凝系统和配套泵。
2、单元式空调系统。
单元式空调主要由一系列的风机、蒸发器、冷凝器、压缩机等单元组成，可以有效降温。
但是，往往需要在空调系统中使用一些额外的设备，如冷凝机组等。
3、风冷式空调系统。
这种空调系统直接利用外部空气通过空气处理单元吸入机房，在室内结构不需要设计过特殊的通道，具有便捷、能耗低等特点。
同时，以上几种空调系统都可以进行结合和改进，算法和操作模式的参考也非常有必要。
三、设计机房空调系统的优化为了发现机房空调系统的潜在问题，可以从以下几个层面进行优化设计。
1、制冷系统的优化设计。
主要关注进出口控制、开关时间和冷媒制冷量等方面的分析与优化，以及制冷系统电子膜制冷技术和冷凝器的安装和设计。
2、空气优化设计。
通信机房空调群控精确送风节能新技术研究
通信机房空调群控精确送风节能新技术研究发布时间：2021-07-28T10:48:18.667Z 来源：《基层建设》2021年第13期作者：周慧文[导读] 摘要：近年来，通信网元不断发展，机房密度不断增大，空调功耗持续增高，但部分机房存在空置率高、冗余大机房空调空耗能较大等情况。
杭州华电华源环境工程有限公司浙江省杭州市 310000摘要：近年来，通信网元不断发展，机房密度不断增大，空调功耗持续增高，但部分机房存在空置率高、冗余大机房空调空耗能较大等情况。
由于种种因素，降耗困难重重。
第一，常规机房空调都是各自独立运行，缺少整体调度，空调个体参数差异可能导致空调间内耗（有的加热/湿，有的制冷/除湿），白白消耗大量电能，效率低下。
第二，由于机房部分设备安装不合理，气流存在短路及区域负荷布局不均冷热通道叠加等问题，导致机房区域冷热不均出现局部热岛现象。
第三，增加空调场地受限，无安装场地条件。
第四，增加风管空间受限，由于老机房走线架密集，不具备再做风管条件。
为保障机房设备安全稳定运行，常常需要多台空调冗余运行，导致空调设备启停频繁、值班机过多空耗电能大，且个体空调独立运行缺乏整体调度，负荷变化时不能及时调整值班机数量。
为解决机房热岛节能减排，探索解决机房空调区域热岛问题和节能节电新方法迫在眉睫。
关键词：通信机房；空调群控精确送风；节能新技术引言随着我国通信事业的发展及通信设备的广泛应用，空调在各类机房中大量投人使用，以确保机房内设备的正常运行。
传统的数据机房通常采用上送风的方式送风，将冷风送到机房后，先冷却机房大环境，后冷却设备。
上送风方式容易受到机房结构及布局的影响，导致气流组织混乱、冷热气流混合，无法实现冷风的精确分配，严重的会形成局部热岛现象，影响机房设备的安全运行。
1通信机房空调送风方式1.1下送风方式通信机房空调下送风主要采用底部支架架设方式，支架高度必须与活动地板高度一致，原理是对空调底部及地面进行温度调节，主要效果体现在对通信设备底部冷空气进行温度调节，通信设备底部作为设备的重要部分，也是温度较高的区域，通信机房空调下送风方式可以对设备底部进行温度调节。
多区域电信通讯机房精密空调远程集中控制系统解决方案
多区域电信通讯机房精密空调远程集中控制系统解决方案
有个电信动环项目需对同个城市，不同站点的机房空调进行监控，需要一套方案。
为此规划了多区域的电信通讯机房精密空调远程集中控制系统解决方案，助力该客户在项目中投标竞争。
一、方案的组成
1、硬件：ARM架构软硬件一体动环主机+全网通报警终端+精密空调远程模块.....
2、软件：机房统一集中管理平台、智能运维app、微信小程序.....
二、方案的亮点
1、国际主流高性能ARM架构+防入侵、高安全linux操作系统+B/S架构嵌入式运维后台。
2、多协议支持，能快速开发、对接精密空调的协议，实现智能、自动监控。
3、兼容性及扩展性强，接口及系统功能均可扩展，能兼容市面99%的产品，为后期的升级、新动环设备的维护打下良好的基础。
三、电信通讯机房精密空调远程集中控制系统解决方案的功能
1、通过智能采集、网络通讯、自动诊断等方式，实时监控、传输多个站点的机房精密空调运行数据及告警信息，实现统一监控管理。
2、实时监控精密空调的加湿器、加热器、压缩机、滤网、风机、通风装置等部件运行或停止的状况，可远程遥控开机/关机，设置温度、湿度等一系列空调联动操作。
3、发现故障能即时、自动告警，有电话、语音、短信、声光、邮件等智能
告警方式可供选择，而且告警发送时间、接收人、告警内容皆可自行设置，管理者有高度的权限。
电信通讯机房精密空调远程集中控制系统解决方案实现设备的统一管理，解决了人员少、管理难、设备多、区域广的运维难题，保障了机房环境的稳定性，让电信业务及机房设备的运行更加安全、可靠。
数据中心机房空调群控及冷池智能温控技术与实践
空调及杋房环境数据中心机房空调群控及冷池智能温控技术与实践贾继伟1，张文明2，项云华杭州310040；2.中国电信股份有限公司宁波市分公司，浙江杭州尚灵信息科技有限公司，浙江杭州文中针对数据中心主流的冷池形式和机房空调配置的场景，探讨通过组建机房环境分布式采集和空调群控系统，着力解决因机柜负荷不均衡、空调设备布局设计局限，以及多品牌、多规格空调设备混用而导致的空调设备协同性差、温度设置偏低、冷通道过冷、能量损失大，以及局部热点等问题，在保证机房环境安全的前提下提升数据中心；机房空调；群控；冷池；智能温控；局部热点；升温Technology and Practice of Room Air-Conditioner Group Control and Cooling Pool Intelligent Temperature Control in Data CenterZHANG Wen-min2，XIANG Yun-hua. Zhejiang Branch of China Telecom Co. Ltd.，Hangzhou. Ningbo Branch of China Telecom Co. Ltd.，Ningbo. Hangzhou Sunlines Information Technology Co. Ltd.方式，但从在网运行的绝大多数中密度机房来看，传统冷池模式由于设计标准化程度较高、技术和设备产功率密度适应性强等特点，当然，传统冷池模式也存在不少问题，主要是）该模式是基于架空地板“静压箱”理论模型以及“大风量、小焓差”的设计思路，对均匀部署以内中低密度机柜制冷具有较好的的中高密度机柜制冷。
然而在实际场景中，各机柜装机密度并不完全一致，设备上架（下架）进度并不固定，每台设备的运行功率也随着业务的忙闲变化而呈现动态变化；再加上地板下的静压受空调安装位置、风量设置、机房尺寸、架空地板高度等条件影响，实际并不理想；在这些因素的共同作用下，最终冷池内部并未出现期很容易形成机房制冷出力不均衡，甚至不同空调之间互相抵消的不合理现象，增加了空调系统运行能耗。
机房空调群控功能分析
机房空调群控节能分析艾默生网络能源有限公司毛晓辉一背景及技术特点目前运用在机房空调中的节能措施包括利用室外自然冷源、选择高效节能的空调设备等，这些措施都是必不可少的，但还远远不够。
空调制冷系统是为了保证机房的温湿度环境，但是机房的冷湿负荷随着设备的运行情况，室外的天气情况等在不断的变化，如果没有一个智能控制系统控制空调系统跟随这些变化，则无法保证机房的温湿度恒定，同时空调节能也法保证。
本文对机房空调控制功能进行了分析与探讨，指出群控系统的重要性及其应具备的基本功能，这些功能有利于机房空调的节能、安全运行，工程实践表明，良好的控制系统的应用将会带来15%以上的能耗节省，因此群控系统将是下一代绿色机房的重要组成部分。
二群控节能技术分析空调控制系统除应具备基本的设备启停控制功能外，还应能根据机房的负荷变化，自动控制空调的冷量输出，实现节能运行。
为实现空调的安全、节能运行，空调控制系统应具备以下群控功能。
2.1 备份、轮循功能通常，为提高空调系统的可靠性，机房中的空调采用“N+X”备份的原则，为了平均分配各台空调的运行时间，通常要求控制系统根据各台空调的实际运行时间，对空调机组进行动态轮循，这样做有两个好处：1) 平均分配各台空调的运行时间，延长空调的使用寿命；2) 如某台空调长时间不运行，无法检测空调设备是否存在安全隐患，当紧急情况需开启这台空调时，因故障而不能开启，将给机房安全带来挑战。
动态轮循功能则消除了上述问题，提高了机房的安全性、可靠性。
2.2 层叠功能一个中大型数据中心通常设有多台空调，而机房内冷负荷是在不断变化的，为适应负荷的变化，群控系统需对空调运行台数进行动态调节，以达到节能的目的。
这种根据机房负荷动态调整空调运行台数的群控功能称为层叠功能。
当室内温度过高时，群控系统将增加空调运行台数，直至全部空调运行；当室内温度过低时，群控系统将减少空调运行台数，直至全部空调关闭。
相关数据表明，层叠功能的运用，将使空调系统节能10%~30%。
一种适用于数据中心精密空调风冷型群控控制系统[实用新型专利]
![一种适用于数据中心精密空调风冷型群控控制系统[实用新型专利]](https://img.taocdn.com/s3/m/6ad858050a4c2e3f5727a5e9856a561252d321aa.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922332447.X(22)申请日 2019.12.23(73)专利权人 中国移动通信集团山西有限公司地址 030000 山西省太原市经济技术开发区武洛街移动大楼A座(72)发明人 张泽宇 郭涛涛 张彦明 张德宏 孙艳军 温弛 燕卓 (51)Int.Cl.H05K 7/20(2006.01)(54)实用新型名称一种适用于数据中心精密空调风冷型群控控制系统(57)摘要本实用新型提供了一种适用于数据中心精密空调风冷型群控控制系统，包括群控平台、空调状态采集与控制模块、温度采集模块、智能电表、动力环境监控平台、动力环境监控网络或公共网络，旨在解决数据中心超前建设配置的“N+X ”模式精密空调带来能耗问题。
本实用新型中节能模式以冷、热通道加权平均温度值来作为判断依据，群控平台对特定精密空调执行遥调操作以达到节能目的；安全模式中针对设备带来的精密空调迎峰启动及冷通道加权平均温度值超出安全范围的问题，提供了解决方案；轮巡模式验证冗余精密空调工况，保证制冷冗余效果。
通过以上三种控制模式帮助数据中心节能减排及PUE优化调整。
权利要求书1页 说明书6页 附图3页CN 211982362 U 2020.11.20C N 211982362U1.一种适用于数据中心精密空调风冷型群控控制系统，包括群控平台、空调状态采集与控制模块、温度检测模块、智能电表、动力环境监控平台、动力环境监控网络或公共网络，其特征在于：所述群控平台，其部署控制模式包括节能模式、安全模式和轮巡模式；所述空调状态采集与控制模块，跟踪采集各精密空调的性能参数上传至所述群控平台，并利用所述群控平台的各部署控制模式对各精密空调进行行为管理；所述温度检测模块，由布放在机房冷、热通道内的温度传感器组成，采集特定区域温度，上传至所述群控平台，为所述群控平台的各部署控制模式提供温度数据支撑，其采集的发热源数据须具有代表性、可操作性，能够满足机房制冷需求；所述智能电表，采集精密空调的上端配电设施的电流与电压值，传递至所述群控平台，为所述群控平台的各部署控制模式提供数据支撑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机房专用精密空调群控管理系统研究
作者：陈林富
来源：《科技与创新》2016年第03期
摘要：在机房专用精密空调系统中，制冷、制热、加湿和除湿空调系统是独立的运行的，在这种运行机制下，会出现部分能量相互抵消的情况，造成能量的浪费。
针对这一问题，需要应用合理的群控管理系统，在控制机房环境的基础上，优化空调运行效果，并实现节能目标。
对机房专用精密空调群控管理系统展开了研究，以提高机房专用精密空调的运行水平。
关键词：机房；精密空调；群控管理系统；自动分工
中图分类号：TU831.3+1 文献标识码：A DOI：10.15913/ki.kjycx.2016.03.116
近些年来，能源问题日益突出，节能减排成为了社会发展的迫切要求，因此，做好机房专用精密空调的节能工作十分必要。
在机房专用精密空调系统中，各个不同功能的空调系统是单独运行的，彼此之间缺乏有效协调，且制冷、制热、加湿等空调系统同时运行，能量相互抵消，降低了系统运行的科学性，造成能量浪费。
因此，加强对机房专用精密空调群控管理系统的研究，做好空调子系统之间的协调管理工作，有着十分重要的现实意义。
1 群控管理系统的设计和基本功能
1.1 群控管理系统的设计
在机房专用精密空调系统中，群控管理系统采用的是Co-Work模块化主从形式，通过网线来实现联网群控。
随意选择一台空调当作主控机组，将4台双系统空调或者8台单系统空调联网，并将各个空调的网络地址分别设置在主板I/O扩展板上。
在机房中央群控管理系统的运行中，需要根据机房的面积、设备情况（设备发热量、数量和摆放情况）和空调性能（空调制冷量、风场和区域温度）等信息，通过模拟建模的方式计算出合理的制冷参数，并进行多次测试，结合测试情况进行微调，使机房专用精密空调处于最佳运行状态，实现最佳运行效果。
此群控管理系统具有的功能包括自动分工、顺序加载、数据同步等，以及对各台空调运行参数进行精准控制，在保证机房区域温湿度适当的基础上，实现多台空调之间的精细化协作，有效降低非必要的能量损耗。
1.2 群控管理系统的基本功能
1.2.1 自动分工功能
自动分工功能是群控管理系统最基本的功能，是通过分工编程的方式，根据当前机房的情况，计算出需要运行的空调机组的数量，并在此基础上对机组开关进行控制，实现精密空调的自动分工，使各个空调机组风机、压缩机等的运行时间相对平衡，实现节能目标。
1.2.2 顺序加载功能
顺序加载功能包括两方面的内容，即在同一台空调中顺序加载各个零部件和在多台空调之间顺序加载有关部件。
该功能的实现可以有效避免因机组零部件同时启动而造成的电网电流过大问题，保证机房电力系统的稳定、安全运行。
1.2.3 数据同步功能
数据同步功能是实现及时调整空调运行状态的重要保障。
在群控管理系统中，各台空调机组的运行参数是同步的，比如警报状态等，管理人员在一台主控机组上就可查询和修改整个精密空调所有机组的参数。
同时，修改的参数会被同步复制到所有机组的控制软件中。
1.2.4 备用控制功能
群控管理系统具有备用功能，当主控机组停机后，其他备用的具有主控功能的机组会及时接管管理系统，完成相应的管理控制任务。
系统的备用控制功能可以保证精密空调所有机组运行的持续性，避免主控机组故障影响到其他机组，并将停机时间、系统故障的能量等降至最低，实现节能目标。
1.2.5 平均值控制功能
在机房中，不同区域的温湿度是有所差异的。
在调整精密空调机组时，需要以整个机房所有机组监测到的温湿度平均值为标准，从而使机房环境的温湿度处于相对稳定的状态。
1.2.6 控制级数扩展功能
这一功能的主要目标是提高整个机组的控制精度，并通过联网编程技术对各机组控制级数进行扩展。
一般情况下，温湿度控制级数能够扩展到8级，其控制精度的大幅度提升有助于更加合理地匹配空调能量，减少部件开关次数，延长使用寿命。
2 群控管理系统的优点和应用效果
2.1 群控管理系统的优点
2.1.1 空调运行效率大大提升
通过运用机房专用精密空调群控管理系统，借助系统良好的人机互动界面，可以为用户提供更为直观的空调运行信息，并为用户管理需求提供高效导航和帮助；同时，通过群控管理系统的统一管理平台，用户可以完成对精密空调运行状态的查询和修改，增强空调系统运行状态调整的及时性，从而提升空调的运行效率。
2.1.2 空调运行可靠性、控制精度提高
在机房专用精密空调群控管理系统中，对空调运行资料的录入和恢复建立完善的机制，能够有效保障空调运行资料的安全性，提高空调运行的可靠性。
群控管理系统还可以对空调设备状况、配置数据建立相应的模型，并模拟运行环境。
模拟操作环境与现网操作环境之间保持高度的一致性，这对空调运行控制精度的提升有着重要的作用。
2.1.3 空调运行和维护实现集中化
在机房专用精密空调采用群控管理系统之后，维护作业计划的制订可以在系统中直接完成，并实现与现网配置的同步更改，使现网环境与系统环境保持一致，实现机房专用精密空调运行和维护的集中化管理，节约运行和维护成本，提高空调运行的安全性。
2.2 群控管理系统的应用效果
以某通信机房为例，机房专用楼结构为砖混结构，共4层，每层梁净高为5.2 m。
在此机房中，独立空调区共有4个，选取第2个独立空调区（4台精密空调）为实验区，每台精密空调的现运行功率为14 kW，制冷量为42 kW，并选取相邻的第3个独立空调区为对比区，配置与实验区数量、配置完全相同的空调。
对实验区进行群控控制，并通过比较实验区和对比区的实际运行情况来分析群控管理系统的应用效果。
对两个区域均不进行群控控制。
在确定实验区和对比区的精密空调后，测量机房主设备的直流电流，可以得到实验区空调的运行功率为52.8 kW，对比区空调的运行功率为53.6 kW，两者的差异不显著，具有可比性。
将8月和9月这两个月作为实验时间，统计实验区（群控功能开启）和对比区各台空调智能电表电量，可得表1所示的结果。
由表1可知，在采用群控管理系统的实验区，其电能节省率约为19.21%；以机房动力电0.8元/kW·h计算，实验区8月和9月总电费为34 250.4元，对比区8月和9月电费合计42 396元，平均每月节省电费4 072.8元。
由此可见，群控管理系统的应用能够起到有效的节能作用，对机房安全、经济目标的实现有着重要的意义。
现有的机房精密空调系统绝大部分都具备群控功能，通过完善群控管理系统、添加适量的网线，在适当调试之后，可以有效提高机房专用精密空调的群控管理水平，降低能量耗费，实
现节能目标，节约运行成本，对机房精密空调运行的经济效益和社会效益的提升有着重要作用。
3 结束语
综上所述，在机房专用精密空调运行的过程中，受空调运行方式等因素的影响，存在一定的能量浪费现象，运行经济性较差，增加了机房的使用成本。
针对此种情况，在构建节能型社会背景下，改变机房专用空调的运行方式、降低能耗成为机房管理的重要工作。
因此，加强对机房专用精密空调群控管理系统的研究，设计高效、科学的群控管理系统，对有效解决空调运行中的能量浪费问题具有重要的现实意义。
参考文献
[1]刘威，许新毅，邓重秋.通信机房空调系统节能措施分析[J].暖通空调，2010（04）：92，96-100.
[2]林国明.浅析精密空调机房群控系统的构建[J].科技传播，2011（10）：19，25.
