• 1.能识读电气原理图，理解异步电动机△—Y Y的连接原理； 2.理解双速电动机的工作原理与应用；熟悉相应电器元件安装和布线基本工艺的要求和方法；
• 3.掌握双速电动机控制电路的安装与调试步骤； 4.掌握双速电动机控制电路的常见故障排除方法
双速电动机控制电路图2 三相双速异步电动机手动控制电路
双速电动机控制电路
（三）电路检查及故障分析根据电路图2自行检查接线是否正确，用万用表的电阻档检查接线有无错接、漏接和短接，并排除故障。检查完毕，再经指导老师检查确认后，通电试车。操作按钮SB1和SB2，观察电动机的低速运转和高速运转的情况；改变按钮SB1和SB2的操作顺序，比较电动机的运转情况。通电试车时，如发现电路不能正常工作或出现异常现象，应立即切断电源，查找原因，故障排除后再通电试车。
双速电动机控制电路
2．高速启动运转先合上电源开关QS，按下启动按钮SB2，接触器KM2、KM3得电且自锁，并通过按钮SB2和接触器KM2、KM3的常闭触点对接触器KM1联锁，电动机定子绕组作YY接，电动机高速启动运转。按下SB2，电动机变为低速运转。
在有些场合为了减小电动机高速启动时的能耗，启动时先以△接低速启动运行，然后自动地转为 YY接电动机作高速运转，这一过程可以用时间继电器来控制。电路如图3所示。KT为断电延时时间继电器，KA为中间继电器。电路的工作过程如下：
双速电动机控制电路图3 三相双速异步电动机自动加速控制电路
双速电动机控制电路
先合上电源开关QS，按下启动按钮SB1，时间继电器KT、接触器KM1、中间继电器KA 先后得电且自锁，将电动机定子绕组接成△形，电动机以低速启动运转，并通过时间继电器 KT和接触器KM1的常闭触点对接触器KM2、 KM3进行联锁。同时，KA的得电使KT失电，经过一段时间的延时，时间继电器KT延时断开触点断开，接触器KM1失电，使接触器KM2、 KM3得电，电动机的定子绕组自动地转为YY 接，电动机作高速运转。

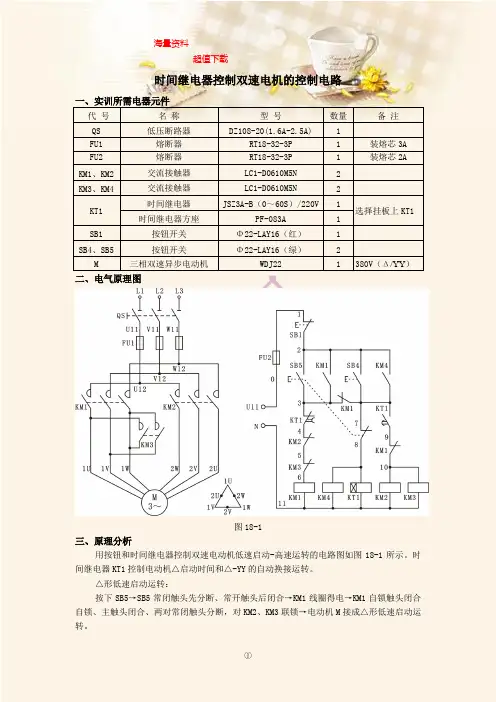

时间继电器控制双速电机的控制电路

时间继电器控制双速电机的控制电路一、实训所需电器元件代号名称型号数量备注QS 低压断路器DZ108-20(1.6A-2.5A) 1FU1 熔断器RT18-32-3P 1 装熔芯3A FU2 熔断器RT18-32-3P 1 装熔芯2A KM1、KM2 交流接触器LC1-D0610M5N 2KM3、KM4 交流接触器LC1-D0610M5N 2KT1时间继电器JSZ3A-B（0～60S）/220V 1选择挂板上KT1 时间继电器方座PF-083A 1SB1 按钮开关Φ22-LAY16（红） 1SB4、SB5 按钮开关Φ22-LAY16（绿） 2M 三相双速异步电动机WDJ22 1 380V（Δ/YY）二、电气原理图图18-1三、原理分析用按钮和时间继电器控制双速电动机低速启动-高速运转的电路图如图18-1所示。

时间继电器KT1控制电动机△启动时间和△-YY的自动换接运转。

△形低速启动运转：按下SB5→SB5常闭触头先分断、常开触头后闭合→KM1线圈得电→KM1自锁触头闭合自锁、主触头闭合、两对常闭触头分断，对KM2、KM3联锁→电动机M接成△形低速启动运转。

YY形高速运转：按下SB4→KT1线圈得电、KM4线圈得电→KM4常开触头闭合自锁→KT1延时时间到→KT1延时断开的动断触头分断、KT1延时闭合的动合触头闭合→KM1线圈失电→KM1常开触点均分断、KM1常闭触头恢复闭合→KM2、KM3线圈得电→KM2、KM3主触头闭合，KM2、KM3联锁触头分断对KM1联锁→电动机M接成YY形高速运转。

停止时，按下SB1即可。

四、安装与接线接线可参照图18-2，操作者应画出实际接线图。

图18-2五、检测与调试电机绕组的六个端子先不接，调节通电延时时间继电器，使延时时间约5秒。

断开电源，再把电机的六个端子接上，确认接线无误，操作者可接通交流电源自行操作，若出现不正常，则应分析并排除故障。

双速电机接线图及控制原理分析

双速电机接线图及控制原理分析一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。

下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2二、控制电路分析（双速电机接线图如下图）1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。

电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

4、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。

其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。

同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。

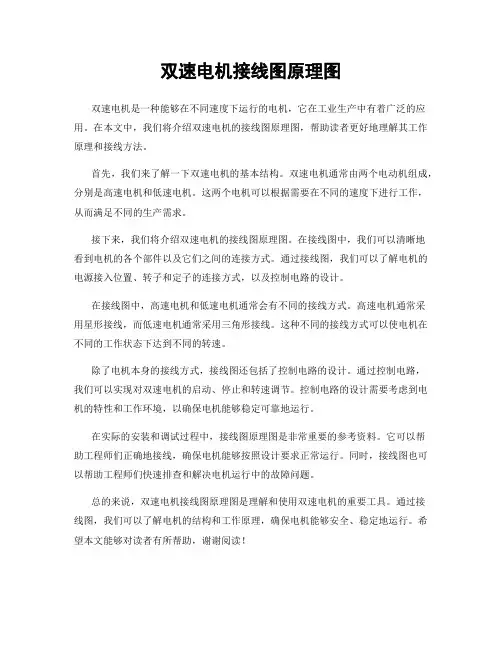

双速电机接线图原理图

双速电机接线图原理图
双速电机是一种能够在不同速度下运行的电机，它在工业生产中有着广泛的应用。

在本文中，我们将介绍双速电机的接线图原理图，帮助读者更好地理解其工作原理和接线方法。

首先，我们来了解一下双速电机的基本结构。

双速电机通常由两个电动机组成，分别是高速电机和低速电机。

这两个电机可以根据需要在不同的速度下进行工作，从而满足不同的生产需求。

接下来，我们将介绍双速电机的接线图原理图。

在接线图中，我们可以清晰地
看到电机的各个部件以及它们之间的连接方式。

通过接线图，我们可以了解电机的电源接入位置、转子和定子的连接方式，以及控制电路的设计。

在接线图中，高速电机和低速电机通常会有不同的接线方式。

高速电机通常采
用星形接线，而低速电机通常采用三角形接线。

这种不同的接线方式可以使电机在不同的工作状态下达到不同的转速。

除了电机本身的接线方式，接线图还包括了控制电路的设计。

通过控制电路，
我们可以实现对双速电机的启动、停止和转速调节。

控制电路的设计需要考虑到电机的特性和工作环境，以确保电机能够稳定可靠地运行。

在实际的安装和调试过程中，接线图原理图是非常重要的参考资料。

它可以帮
助工程师们正确地接线，确保电机能够按照设计要求正常运行。

同时，接线图也可以帮助工程师们快速排查和解决电机运行中的故障问题。

总的来说，双速电机接线图原理图是理解和使用双速电机的重要工具。

通过接
线图，我们可以了解电机的结构和工作原理，确保电机能够安全、稳定地运行。

希望本文能够对读者有所帮助，谢谢阅读！。

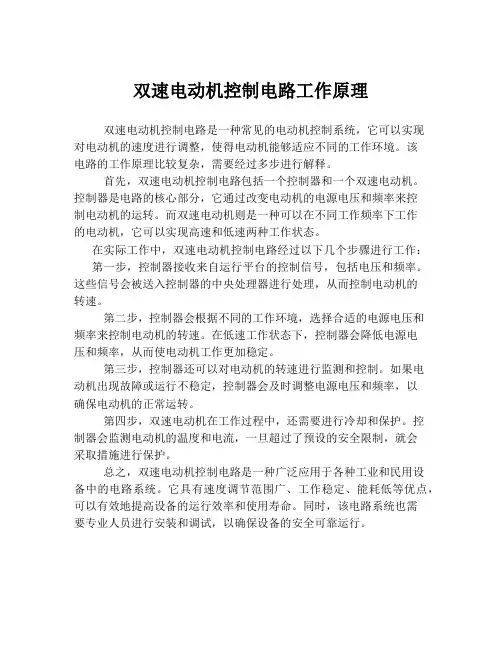

双速电动机控制电路工作原理

双速电动机控制电路工作原理
双速电动机控制电路是一种常见的电动机控制系统，它可以实现
对电动机的速度进行调整，使得电动机能够适应不同的工作环境。

该
电路的工作原理比较复杂，需要经过多步进行解释。

首先，双速电动机控制电路包括一个控制器和一个双速电动机。

控制器是电路的核心部分，它通过改变电动机的电源电压和频率来控
制电动机的运转。

而双速电动机则是一种可以在不同工作频率下工作
的电动机，它可以实现高速和低速两种工作状态。

在实际工作中，双速电动机控制电路经过以下几个步骤进行工作：第一步，控制器接收来自运行平台的控制信号，包括电压和频率。

这些信号会被送入控制器的中央处理器进行处理，从而控制电动机的
转速。

第二步，控制器会根据不同的工作环境，选择合适的电源电压和
频率来控制电动机的转速。

在低速工作状态下，控制器会降低电源电
压和频率，从而使电动机工作更加稳定。

第三步，控制器还可以对电动机的转速进行监测和控制。

如果电
动机出现故障或运行不稳定，控制器会及时调整电源电压和频率，以
确保电动机的正常运转。

第四步，双速电动机在工作过程中，还需要进行冷却和保护。

控
制器会监测电动机的温度和电流，一旦超过了预设的安全限制，就会
采取措施进行保护。

总之，双速电动机控制电路是一种广泛应用于各种工业和民用设
备中的电路系统。

它具有速度调节范围广、工作稳定、能耗低等优点，可以有效地提高设备的运行效率和使用寿命。

同时，该电路系统也需
要专业人员进行安装和调试，以确保设备的安全可靠运行。

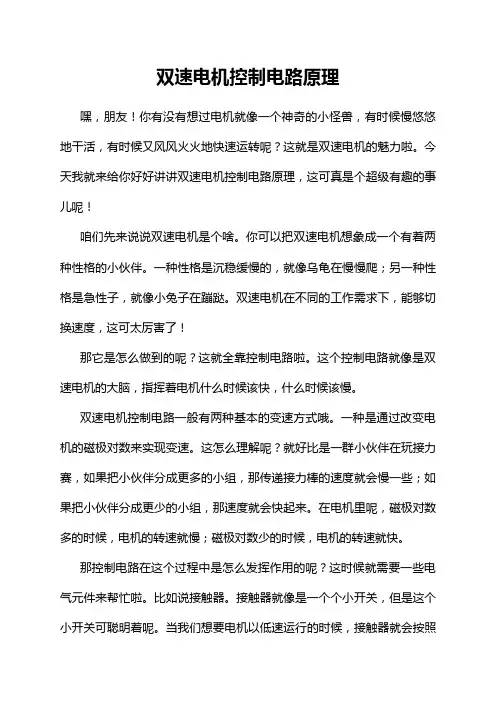

双速电机控制电路原理
