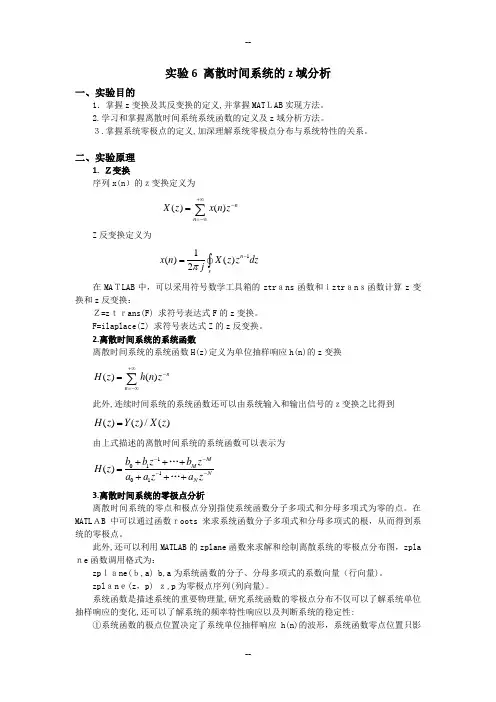

实验6 离散时间系统的z 域分析一、实验目的1．掌握z 变换及其反变换的定义,并掌握MAT ＬAB 实现方法。
2.学习和掌握离散时间系统系统函数的定义及z 域分析方法。
３.掌握系统零极点的定义,加深理解系统零极点分布与系统特性的关系。
二、实验原理1. Ｚ变换序列x(n ）的ｚ变换定义为()()nn X z x n z+∞-=-∞=∑Z 反变换定义为11()()2n rx n X z z dzj π-=⎰在MA ＴLAB 中，可以采用符号数学工具箱的ztr ａns 函数和ｉztr ａn ｓ函数计算z 变换和z 反变换：Ｚ=z ｔｒans(F) 求符号表达式F 的z 变换。
F=ilaplace(Z) 求符号表达式Z 的z 反变换。
2.离散时间系统的系统函数离散时间系统的系统函数H(z)定义为单位抽样响应h(n)的z 变换()()nn H z h n z+∞-=-∞=∑此外,连续时间系统的系统函数还可以由系统输入和输出信号的ｚ变换之比得到()()/()H z Y z X z =由上式描述的离散时间系统的系统函数可以表示为101101()MM N N b b z b z H z a a z a z ----+++=+++……3.离散时间系统的零极点分析离散时间系统的零点和极点分别指使系统函数分子多项式和分母多项式为零的点。
在MATL ＡB 中可以通过函数ｒoots 来求系统函数分子多项式和分母多项式的根，从而得到系统的零极点。
此外,还可以利用MATLAB 的zplane 函数来求解和绘制离散系统的零极点分布图，zpla ｎe 函数调用格式为：zp ｌａne(ｂ,a) b,a 为系统函数的分子、分母多项式的系数向量（行向量)。
zpl ａn ｅ(z ，p) ｚ,p 为零极点序列(列向量)。
系统函数是描述系统的重要物理量,研究系统函数的零极点分布不仅可以了解系统单位抽样响应的变化,还可以了解系统的频率特性响应以及判断系统的稳定性:①系统函数的极点位置决定了系统单位抽样响应h(n)的波形，系统函数零点位置只影响冲激响应的幅度和相位,不影响波形。
Matlab实验报告(离散信号与系统的Z变换分析)
一．
实验目的
1.
熟悉离散信号Z 变换的原理及性质。
2.熟悉常见信号的Z 变换。
3.了解正/反Z 变换的MATLAB 实现方法。
4.了解离散信号的Z 变换与其对应的理想抽样信号的傅氏变换和拉氏变换之间的关系。
5.了解利用MATLAB 实现离散系统的频率特性分析的方法。
二．实验内容
1.用MATLAB 的zplane （num ，den ）函数，画出函数H （z ）的零极点分布图、单位脉冲响应曲线、频率响应特性曲线、幅频响应和相频响应特性曲线，并判断系统的稳定性。
2.已知描述离散系统的差分方
() 1.2(1)0.35(2)()0.25(1)y k y k y k f k f k --+-=+-
请绘出系统的幅频和相频特性曲线，并说明系统的作用。
三．仿真分析
四．实验总结
1.进一步了解Z变换的原理及性质
2.进一步了解了信号的零极点分布与系统稳定性的关系。
实验-Z变换、零极点分析
（一）离散时间信号的Z 变换1．利用MATLAB 实现z 域的部分分式展开式MATLAB 的信号处理工具箱提供了一个对F(Z)进行部分分式展开的函数residuez()，其调用形式为：[r,p,k]=residuez(num,den)式中，num 和den 分别为F(Z)的分子多项式和分母多项式的系数向量，r 为部分分式的系数向量，p 为极点向量，k 为多项式的系数向量。
【实例1】 利用MATLAB 计算321431818)(-----+zz z z F 的部分分式展开式。
解：利用MATLAB 计算部分分式展开式程序为% 部分分式展开式的实现程序num=[18];den=[18 3 -4 -1];[r,p,k]=residuez(num,den)2．Z 变换和Z 反变换MATLAB 的符号数学工具箱提供了计算Z 变换的函数ztrans()和Z 反变换的函数iztrans （），其调用形式为)()(F iztrans f f ztrans F ==上面两式中，右端的f 和F 分别为时域表示式和z 域表示式的符号表示，可应用函数sym 来实现，其调用格式为()A sym S =式中，A 为待分析的表示式的字符串，S 为符号化的数字或变量。
【实例2】求（1）指数序列()n u a n 的Z 变换;(2)()()2a z az z F -=的Z 反变换。
解 （1）Z 变换的MATLAB 程序% Z 变换的程序实现f=sym('a^n');F=ztrans(f)程序运行结果为：z/a/(z/a-1)可以用simplify( )化简得到 :-z/(-z+a)（2）Z 反变换的MATLAB 程序% Z 反变换实现程序F=sym('a*z/(z-a)^2');f=iztrans(F)程序运行结果为f =a^n*n（二）系统函数的零极点分析1. 系统函数的零极点分布离散时间系统的系统函数定义为系统零状态响应的z 变换与激励的z 变换之比，即)()()(z X z Y z H = （3-1）如果系统函数)(z H 的有理函数表示式为：11211121)(+-+-++++++++=n n n n m m m m a z a z a z a b z b z b z b z H （3-2） 那么，在MATLAB 中系统函数的零极点就可通过函数roots 得到，也可借助函数tf2zp 得到，tf2zp 的语句格式为：[Z,P,K]=tf2zp(B,A)其中，B 与A 分别表示)(z H 的分子与分母多项式的系数向量。
z变换实验报告
南昌大学实验报告(信号与系统)学生姓名：肖江学号：6100210030 专业班级：电子103班实验类型：□验证□综合□设计□创新实验日期：2012/6/1 实验成绩：Z变换、离散时间系统的Z域分析一、实验目的1、学会用matlab求解z变换与逆z变换。
2、学会离散系统零极点分布图的绘制，理解离散系统零极点分布图的含义。
3、求解离散系统的频率响应特性。
二、实验说明1、一离散系统的差分方程为y(n)-by(n-1)=x(n),若激励为x(n)=a n u(n)，起始值y(-1)=0,求响应y(n)。
2、当H(s)极点位于z平面中各方框附近的位置，画出对应的h(n)波形填入方框中。
3、求系统差分方程为y(n)-1.1y(n-1)+0.7y(n-2)=x(n-1),的系统的频率响应特性。
三、实验内容1、syms n a b z%定义符号n a b zx=a^n; %定义激励信号X=ztrans(x); %计算激励信号的变换H=1/(1-b*z^(-1)); %写出系统z变换式Y=H*X; %计算输出的变换式y1=iztrans(Y); %计算输出时域表达式y=simplify(y1) %化简表达式2、pos=[26,19,18,17,24,27,13,11,9,23,28,7,4,1,22];figure,id=1; %生成新图框，子图id初始化为1for r=0.8:0.2:1.2 %极点的幅度依次为0.8,1.0,1.2for theta=0:pi/4:pi %极点的弧度依次为0，Π/4，Π/2，3Π/4,Πp=r*exp(j*theta);if theta~=0&theta~=pip=[p;p']; %如果极点不在实轴上添加一个共轭极点end[b a]=zp2tf([],p,1); %由零极点得到传递函数subplot(4,7,pos(id));[h,t]=impz(b,a,20); %计算20个点的单位样值响应stem(t,h,'k-','MarkerSize',5);%绘制单位样值响应id=id+1; %子图序号加1end%退出弧角循环end%退出幅度循环3、a=[1,-1.1,0.7];b=[0,1];subplot(2,1,1),zplane(b,a); %绘制零极点分布图subplot(2,1,2),impz(b,a); %绘制单位样值响应figure,freqz(b,a) %绘制频率特性4、a=[1,-1.1,0.6];b=[0.6,-1.1,1];subplot(2,1,1),zplane(b,a); %绘制零极点分布图subplot(2,1,2),impz(b,a); %绘制单位样值响应figure,freqz(b,a); %绘制频率响应n=[0:40]'; %生成时间点x1=sin(0.1*pi*n); %生成单频信号x2=0*n; %准备方波信号x2(mod(n,10)<5)=1; %生成周期为10的方波信号y1=filter(b,a,x1); %分别对两个信号滤波y2=filter(b,a,x2);figuresubplot(2,1,1),stem(n,x1); %绘制单频信号及其输出波形subplot(2,1,2),stem(n,y1);figuresubplot(2,1,1),stem(n,x2); %绘制方波信号及其输出波形subplot(2,1,2),stem(n,y2);四、实验结果1、y =(a^(1+n)-b^(1+n))/(a-b)2、输出波形如下3、输出波形如下：4、输出波形如下：五、实验总结通过本次实验的学习，对离散系统有了更多的了解，通过用matlab画出离散系统的零极点分布图，使我对离散系统的零极点分布与其对用的频响特性有了深刻的了解；同时对全通网络的相频失真有了进一步了解，幅度没有失真，但对不同的频率信号的相移不同，因此单频信号输入时，其输出信号的波形没有失真，只是整个波形发生了移位，但对于方波信号，由于其中包含了各种频率的信号，因此不同频率的信号相频失真不同，因此输出波形不再是方波。
实验4 Z变换和系统频域特性的MATLAB实现

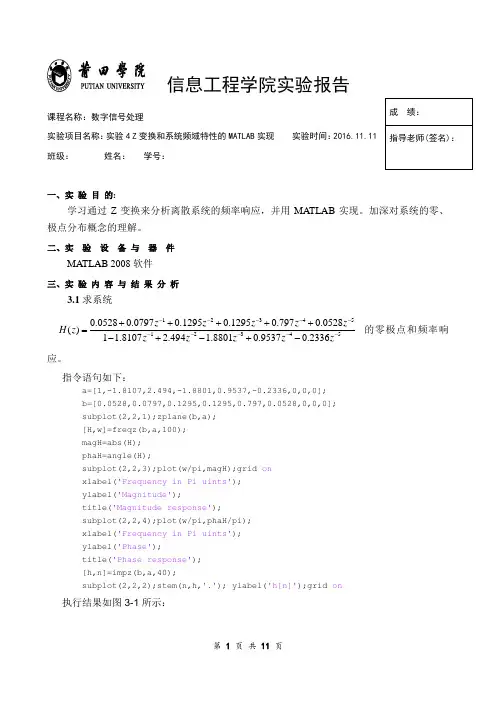

信息工程学院实验报告课程名称：数字信号处理实验项目名称：实验4 Z 变换和系统频域特性的MATLAB 实现 实验时间：班级： 姓名： 学号：一、实 验 目 的:学习通过Z 变换来分析离散系统的频率响应，并用MATLAB 实现。
