1. 总则1.1 本技术条件仅适用于交流额定电压10KV XLPE绝缘电力电缆的订货。
1.2 本技术条件的内容包括遵循的标准和电缆使用条件、构造及其技术要求、试验项目和方法、验收规则、标志、包装。
1.3 本技术条件中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。
1.4 如果卖方没有以书面形式对本规范书的条文提出异议，则表示卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对本规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.5 卖方应有有效质量保证体系。
1.6 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.7 本设备技术规范书未尽事宜，由买卖双方协商确定。
2. 引用标准下列标准包含的有关条文，通过引用而成为本技术条件的条文；所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。
GB12706 额定电压35KV以下铜芯、铝芯塑料绝缘电力电缆IEC60502 额定电压1KV至30KV挤包绝缘电力电缆及其附件DL401 高压电缆选用导则GB2952 电缆外护层GB6995 电线电缆识别标志3. 使用条件各单位订货时应参照下列条文结合工程实际提出使用条件，并符合DL401的规定。
3.1 运行条件3.1.1 系统额定电压：10KV3.1.2 系统最高运行电压：12KV3.1.3 系统中性点接地方式和电缆额定电压（Uo/U）：a.中性点不接地系统，电缆Uo/U为8.7/10KV；3.1.4 系统频率：50HZ3.2 敷设条件：可以为直埋、排管、沟道、隧道、桥架等方式；沟道内积水时电缆可局部或完全浸于水中；直埋于高地下水位地区时电缆可能经常或周期性地被水浸泡。
3.3环境条件：3.3.1周围空气温度最高温度： +40 0C最低温度： -30 0C最大日温差： 25 0C日照强度： 0.1 W/cm2（风速0.5m/s）3.3.2海拔高度 1100～1500m3.3.3 环境相对湿度日平均值： 95 %月平均值： 90 %3.3.4 地震烈度： 8 度水平加速度： 0.3 g垂直加速度： 0.15 g3.3.5 污秽等级：Ⅲ级3.3.6 覆冰厚度： 104. 技术要求各单位在招标时，应要求厂商提供电缆结构尺寸、特性参数、结构图等技术资料和电缆构造各部分的原材料及其来源、性能指标等，并在供货合同中明确。
高、低压电力电缆技术要求(10KV、0.4KV)
高、低压电力电缆技术要求乙方所供应的高、低压电缆应满足本技术规格书及国家和地方规定的标准和规范进行设计和制造。
若在设计和制造中应用的某项标准或规范在本技术规范书中没有规定，则乙方应详细说明其所采用的标准和规范，并提供该标准或规范的完整中文原件给甲方。
只有当其采用的标准和规范是国际公认的、惯用的，且等于或优于本技术规格书的要求时，此标准或规范才能为乙方所接收。
本技术要求提出的是低压电力电缆最低限度的技术条件，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术要求和国家规范及工业标准的优质产品。
一、10KV高压电缆（8.7/15KV）的总体技术要求1.1 8.7/15KV三芯交联聚乙烯绝缘电力电缆的标准技术参数：1）电缆绝缘层要采用交联聚乙烯绝缘，内衬层采用挤包，并带有铠装，型号为：YJV22-8.7/15KV。
2）电缆内屏蔽标称厚度：≥0.6mm。
3）电缆内屏蔽最薄点厚度：≥0.44mm。
4）电缆绝缘平均厚度：≥4.5mm。
5）电缆绝缘最薄点厚度：≥3.95mm。
6）电缆外屏蔽标称厚度：≥0.6mm。
7）电缆外屏蔽最薄点厚度：≥0.44mm。
8）电缆护套的平均厚度：≥3mm。
9）电缆护套最薄点厚度：≥2.2mm。
10）电缆局部放电15KV＜10PC。
11）电缆工频耐压试验30.5KV---5分钟内不击穿。
12）20℃时导体的直流电阻按照国标执行。
13）电缆导体最高额定温度为90℃、最低额定温度为-15℃，长期工作温度在90℃时，绝缘层不会发生老化、裂纹。
14）电缆导体应采用电工铜(紫铜)，纯度为99.95%。
15）电缆相色采用色带分相（黄、绿、红），其色带宽度不小于2mm。
16）电缆外皮上要标注尺寸，以米为单位，尺寸数字喷墨或者浇注而成，尺寸数字要正确、字迹清楚、容易辨认、耐擦，尺寸标志始、未间的最大距离不能超过500 mm。
二、低压电缆（0.6/1KV）的总体技术要求2.1 0.6/1KV五芯交联聚乙烯绝缘电力电缆的标准技术参数：1）电缆绝缘层要采用交联聚乙烯绝缘，内衬层采用挤包，并带有铠装，型号为：YJV22-0.6/1KV.2）电缆相色要求：电缆在每相的绝缘层上用不同的颜色标注，相线分别采用红、绿、黄三色区分，零线为蓝色，地线为黑色。
10kV及以下电力电缆技术规范书
锦州园林博览会停车场车棚光电建筑一体化发电项目10kV及以下电力电缆技术规范书招标人：上海市凤之阳能源科技有限公司项目地址：辽宁省锦州市2012年7月1总则1.1本技术规范书适用于锦州园林博览会停车场车棚光电建筑一体化发电项目的10kV及以下电力电缆，它对10kV及以下电力电缆本体及其附属设备的功能设计、结构、性能安装和试验等方面提出了技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应保证提供符合本规范书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3投标人对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。
1.4如果投标人没有以书面形式对本技术规范书的条文提出异议，则意味着投标人提供的设备完全符合本技术规范书的要求。
投标人如对本技术规范书有异议（或差异），不论是多么微小，均应在其投标书中以“与技术规范书的差异”为标题的专门章节中加以详细描述说明。
1.5投标人在设备设计和制造中应执行规范书所列的各项现行（国内、国际）标准。
规范书中未提及的内容均满足或优于所列的国家标准、电力行业标准和有关国际标准。
有矛盾时，按较高标准执行。
在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。
1.6投标人在投标时应提供完整的技术方案和设备资料；设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标人应保证招标人不承担有关设备专利的一切责任。
1.7投标人应提供高质量的产品。
投标人或供货商应设计、制造和销售过铜芯或铝芯电缆的产品，且使用条件应与本工程相类似或较规定的条件更严格。
近三年至少有1000km的10kV电缆产品运行业绩。
1.8合同签订_5_天内，按技术协议要求，投标人提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人。
10kV电力电缆(铜芯)技术规范书
10kV电力电缆（铜芯）技术规范书（通用部分）南宁市城市建设投资发展有限责任公司2017年3月本规范对应的专用技术规范目录10kV电力电缆（铜芯）技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。
2. 项目单位根据需求选择所需10kV电力电缆（铜芯）的技术规范书，技术规范书通用部分条款及专用部分固化的参数原则上不能更改。
3. 技术规范书的页面、标题、标准参数值等均为统一格式，不得随意更改。
4. 投标人逐项响应技术规范书专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求时，如有偏差除填写“表3.1投标人技术偏差表”外，必要时应提供相应试验报告。
目录1. 总则 (1)2. 工作范围 (1)3. 应遵循的主要标准 (2)4. 使用条件 (3)5. 技术要求 (4)6. 调试与验收 (7)7. 检验规则 (9)8. 技术文件要求与培训 (110)9. 包装、运输、安装及质量保证 (116)1.总则1.1本招标技术文件适用于10kV电力电缆（铜芯）的功能、性能、安装等方面的技术要求。
1.2本招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时, 按较高标准执行。
10KV电力电缆技术规范书
1. 总则1.1 本技术条件仅适用于交流额定电压10KV XLPE绝缘电力电缆的订货。
1.2 本技术条件的内容包括遵循的标准和电缆使用条件、构造及其技术要求、试验项目和方法、验收规则、标志、包装。
1.3 本技术条件中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。
1.4 如果卖方没有以书面形式对本规范书的条文提出异议，则表示卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对本规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.5 卖方应有有效质量保证体系。
1.6 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.7 本设备技术规范书未尽事宜，由买卖双方协商确定。
2. 引用标准下列标准包含的有关条文，通过引用而成为本技术条件的条文；所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。
GB12706 额定电压35KV以下铜芯、铝芯塑料绝缘电力电缆IEC60502 额定电压1KV至30KV挤包绝缘电力电缆及其附件DL401 高压电缆选用导则GB2952 电缆外护层GB6995 电线电缆识别标志3. 使用条件各单位订货时应参照下列条文结合工程实际提出使用条件，并符合DL401的规定。
3.1 运行条件3.1.1 系统额定电压：10KV3.1.2 系统最高运行电压：12KV3.1.3 系统中性点接地方式和电缆额定电压（Uo/U）：a.中性点不接地系统，电缆Uo/U为8.7/10KV；3.1.4 系统频率：50HZ3.2 敷设条件：可以为直埋、排管、沟道、隧道、桥架等方式；沟道内积水时电缆可局部或完全浸于水中；直埋于高地下水位地区时电缆可能经常或周期性地被水浸泡。
3.3环境条件：3.3.1周围空气温度最高温度： +40 0C最低温度： -30 0C最大日温差： 25 0C日照强度： 0.1 W/cm2（风速0.5m/s）3.3.2海拔高度 1100～1500m3.3.3 环境相对湿度日平均值： 95 %月平均值： 90 %3.3.4 地震烈度： 8 度水平加速度： 0.3 g垂直加速度： 0.15 g3.3.5 污秽等级：Ⅲ级3.3.6 覆冰厚度： 104. 技术要求各单位在招标时，应要求厂商提供电缆结构尺寸、特性参数、结构图等技术资料和电缆构造各部分的原材料及其来源、性能指标等，并在供货合同中明确。
10kv高压电缆敷设规范

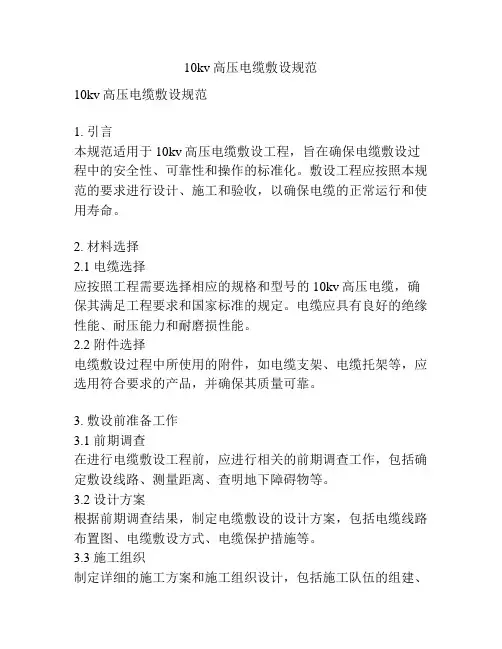

10kv高压电缆敷设规范10kv高压电缆敷设规范1. 引言本规范适用于10kv高压电缆敷设工程，旨在确保电缆敷设过程中的安全性、可靠性和操作的标准化。
敷设工程应按照本规范的要求进行设计、施工和验收，以确保电缆的正常运行和使用寿命。
2. 材料选择2.1 电缆选择应按照工程需要选择相应的规格和型号的10kv高压电缆，确保其满足工程要求和国家标准的规定。
电缆应具有良好的绝缘性能、耐压能力和耐磨损性能。
2.2 附件选择电缆敷设过程中所使用的附件，如电缆支架、电缆托架等，应选用符合要求的产品，并确保其质量可靠。
3. 敷设前准备工作3.1 前期调查在进行电缆敷设工程前，应进行相关的前期调查工作，包括确定敷设线路、测量距离、查明地下障碍物等。
3.2 设计方案根据前期调查结果，制定电缆敷设的设计方案，包括电缆线路布置图、电缆敷设方式、电缆保护措施等。
3.3 施工组织制定详细的施工方案和施工组织设计，包括施工队伍的组建、施工时间计划、施工安全措施等。
4. 敷设过程4.1 掘进工作根据设计方案要求，进行电缆敷设的掘进工作。
掘进施工应按照相应的标准和规范进行，确保掘进质量和掘进速度。
4.2 敷设工作电缆敷设过程中应注意以下几点：4.2.1 保护措施：应采取相应的保护措施，保护电缆不受外界损坏。
如采用管线敷设方式，应确保管道质量合格，避免电缆受到压力、温度等影响。
4.2.2 弯曲半径：电缆敷设过程中的弯曲半径应符合规范要求，避免电缆被过度弯曲导致损坏。
4.2.3 固定措施：在敷设过程中，应采取适当的固定措施，避免电缆产生松动或移位。
4.2.4 吊装：如在敷设过程中需要进行电缆的吊装，应确保吊装设备符合安全标准，并采取相应的吊装措施，保证吊装过程中不损坏电缆。
5. 敷设验收完成电缆敷设后，应进行敷设验收工作。
验收内容包括电缆敷设质量、电缆绝缘性能测试等。
验收合格后，方可投入使用。
6. 安全注意事项在敷设过程中，应切实做好安全防护工作，包括人员应戴防护用具，设立安全警示标志，检查电缆及附件的质量等。
10kV电力电缆技术规范
10kV电力电缆通用技术规范1 标准和规范1.1 除本规范特别规定外，卖方所提供的设备均应按下列标准和规范进行设计、制造、检验和安装。
所用的标准必须是其最新版本。
如果这些标准内容矛盾，应按最高标准的条款执行或按双方商定的标准执行。
如果卖方选用标书规定以外的标准，需提交与这种替换标准相当的或优于标书规定标准的证明，同时提供与标书规定标准的差异说明。
1.2 本条件中标明的参数数值是作为特殊强调的条款。
1.3 引用标准，引用标准一览表见表1。
这些标准应是现行的有效版本，同时在与下述标准各方达成协议的基础上鼓励研究采用下述最新版本的可能性。
表1 引用标准一览表2 技术参数和性能要求2.1 电缆结构电缆结构除符合GB/T 12706.2的规定外，还应满足以下要求。
2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956。
2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。
绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。
生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。
2.1.3 导体屏蔽导体屏蔽应为挤包的半导电层，电阻率不大于100Ω·cm。
半导电层应均匀地包覆在导体上，并和绝缘紧密结合，表面光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹。
标称截面积500mm2及以上电缆导体屏蔽应由半导电带和挤包半导电层复合组成。
2.1.4绝缘绝缘标称厚度为4.5mm，绝缘厚度平均值应不小于标称值，任一点最小测量厚度应不小于标称厚度tn的90%。
任一断面的偏心率[(最大测量厚度－最小测量厚度)/最大测量厚度]应不大于10%。
电缆的绝缘偏心度应符合下式规定（tmax－ tmin）/tmax≤10%式中：tmax——绝缘最大厚度，mm；tmin——绝缘最小厚度，mm；tn——绝缘标称厚度，mm。
10kV电力电缆技术要求规范
实用标准文档
10kV 电力电缆技术规
1 规性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 311.1
高压输变电设备的绝缘配合
GB/T 2951
电缆和光缆绝缘和护套材料通用试验方法
实用标准文档
导体屏蔽 绝缘
绝缘屏蔽层
金属屏蔽
填充层 隔离套 衬层 铠装层 外护套 文案大全
紧压系数
电缆结构技术参数
挤包半导电厚度
mm
外径
mm
材料
平均厚度不小于标称厚度 t
mm
最薄点厚度不小于
mm
偏心度
%
最小厚度
mm
外径
mm
铜带层数
铜带最小厚度
mm
平均搭盖率不小于
%
最小搭盖率
%
铜丝直径×根数
mm ×根
文案大全
实用标准文档
500 ·m 。三芯电缆外护套标称厚度见表 1。
表 1 三芯电缆外护套标称厚度
电缆截面积（ mm 2）
35 70 95 120 150 185 240 300 400
无铠装
2.5 2.7 2.8 2.9 3.0 3.1 3.3 3.4 3.7
外护套标称厚度（ mm ） 有铠装
金属带 2.7 2.9 3.1 3.2 3.3 3.4 3.6 3.8 4.1
GB/T
12706.2 、 GB/T 11017.1 及 GB/Z18890. 1 的相关规定。
2.2 密封和牵引头
电缆两端应用防水密封套密封，密封套和电缆的重叠长度应不小于
南方电网公司10kV电缆附件技术规范(20101231修改)
5 一般要求
5.1 10kV电缆附件选型必须从实际出发，结合地区特点，积极稳妥地采用新技术、新材料、新 工艺。 5.2 10kV电缆附件应积极采用节能、降耗、环保、免维护或少维护的先进技术和产品。 5.3 工程使用电缆必须满足作为一个完整产品一般所能满足的全部要求，应保证电缆附件设计 寿命不小于30年。在正常的室内环境温度储存条件下, 电缆附件最少可以储存3年。 5.4 电缆附件主体材料必须采用优质液体硅橡胶材料整体模制而成，外屏蔽不得分层生产和安
关于10kV电力电缆作业技术指导文件
关于10kV电⼒电缆作业技术指导⽂件⽬录⼀、技术标准............... .. (1)⼆、施⼯程序...................... . (2)2.1 ⼯序流程 (2)2.2 ⼯序总体安排 (3)三、施⼯准备 (4)3.1施⼯机具及仪器准备 (4)3.2 施⼯⼒量 (5)四、记录控制 (6)五、分部⼯程 (7)5.1安装前验收 (7)5.1.1作业指导书 (7)5.1.2安全措施 (11)5.1.3环保措施 (12)5.2电⼒电缆敷设 (13)5.2.1作业指导书 (13)5.2.2安全措施 (22)5.2.3环保措施 (23)5.3终端头、中接接头 (24)5.3.1作业指导书 (24)5.3.2安全措施 (32)5.3.3环保措施 (33)5.4电⼒电缆试验 (34)5.4.1作业指导书 (34)5.4.2安全措施 (40)5.4.3环保措施 (40)六、记录表格 (41)七、验评标准 (42)⼀、执⾏技术标准⼆、施⼯程序2.1⼯序流程1、安装前验收2、电⼒电缆敷设3、中间接头、终端头制安4、电⼒电缆试验三、施⼯准备四、记录控制五、分部⼯程5.1安装前验收5.1.1安装前验收作业指导书⼀、技术要点1.敷设电缆时施⼯⽤道路应畅通；2.与电缆线路安装有关的建筑物、构筑物的建筑⼯程质量，应符合国家执⾏的建筑⼯程施⼯及验收规范中的有关规定；3.电缆线路的安装应按已批准的设计进⾏施⼯。
⼆、作业流程1、电缆沟验收2、安装前准备三、作业程序（⼀）电缆沟验收检查基础是否符合图纸要求：1、除预埋管道已形成的⾛廊外，直埋段电缆沟底必须平整，沟内应⽆杂物，沟底铺上约100mm厚的⼀层细砂或软⼟；2、新建的电缆明沟内应⽆杂物，沟底应有⼀定的排⽔坡度，不得有积⽔；3、电缆沟顶的标⾼要与设计相符；4、电缆沟的拐弯要满⾜电缆弯曲半径的要求；5、预埋件符合设计，安置牢固。
（⼆）安装前准备1、电缆的运输和装卸，应由熟悉电缆性能和安装的⼈员担任。
最新版电力电缆技术规范
10kV电力电缆通用技术规范1 标准和规范1.1 除本规范特别规定外，卖方所提供的设备均应按下列标准和规范进行设计、制造、检验和安装。
所用的标准必须是其最新版本。
如果这些标准内容矛盾，应按最高标准的条款执行或按双方商定的标准执行。
如果卖方选用标书规定以外的标准，需提交与这种替换标准相当的或优于标书规定标准的证明，同时提供与标书规定标准的差异说明。
1.2 本条件中标明的参数数值是作为特殊强调的条款。
1.3 引用标准，引用标准一览表见表1。
这些标准应是现行的有效版本，同时在与下述标准各方达成协议的基础上鼓励研究采用下述最新版本的可能性。
表1 引用标准一览表2 技术参数和性能要求2.1 电缆结构电缆结构除符合GB/T 12706.2的规定外，还应满足以下要求。
2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956。
2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。
绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。
生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。
2.1.3 导体屏蔽导体屏蔽应为挤包的半导电层，电阻率不大于100Ω·cm。
半导电层应均匀地包覆在导体上，并和绝缘紧密结合，表面光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹。
标称截面积500mm2及以上电缆导体屏蔽应由半导电带和挤包半导电层复合组成。
2.1.4绝缘绝缘标称厚度为4.5mm，绝缘厚度平均值应不小于标称值，任一点最小测量厚度应不小于标称厚度tn的90%。
任一断面的偏心率[(最大测量厚度－最小测量厚度)/最大测量厚度]应不大于10%。
电缆的绝缘偏心度应符合下式规定（tmax－ tmin）/tmax≤10%式中：tmax——绝缘最大厚度，mm；tmin——绝缘最小厚度，mm；tn——绝缘标称厚度，mm。
(完整版)10kV电力电缆技术规范全解
10kV电力电缆技术规范目录1规范性引用文件 (1)2技术参数和性能要求 (1)3标准技术参数 (3)4使用环境条件表 (7)5试验 (7)6产品标志、包装、运输和保管 (8)10kV电力电缆技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 311.1高压输变电设备的绝缘配合GB/T 2951电缆和光缆绝缘和护套材料通用试验方法GB/T 2952电缆外护层GB/T 3048.10电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T 3048.12电线电缆电性能试验方法第12部分：局部放电试验GB/T 3956电缆的导体GB/T 6995电线电缆识别标志方法GB/T 11019电缆用铝带GB/T 12706.2额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电力电缆及其附件第2部分：额定电压6kV（U m=7.2kV）到30kV（U m=36kV）电缆GB/T 14315电力电缆导体用压接型铜、铝接线端子和连接管GB/T 19001 质量管理体系要求GB/T 19666阻燃和耐火电线电缆通则JB/T 8137 电线电缆交货盘2技术参数和性能要求2.1 电缆结构2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956的规定。
800mm2以下导体应采用紧压圆形导体结构；800mm2的导体可任选紧压导体或分割导体结构，1000mm2及以上应采用分割导体结构。
2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。
绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。
电缆附件高压试验安全操作规程
电缆附件高压试验安全操作规程电缆附件高压试验是一项严肃而重要的工作，为了确保人员安全和设备稳定运行，必须严格依照安全操作规程进行操作。
以下是电缆附件高压试验的安全操作规程，不含分段语句。
1. 设备准备：- 在进行高压试验前，必须对试验设备进行全面检查，确保设备运行正常，且所有防护装置完好无损。
- 检查试验设备的接地系统，确保接地电阻符合规定要求。
- 确认试验设备和被试设备之间的连接正确可靠，避免引起任何意外事故。
2. 试验场所准备：- 检查试验场地的良好通风和安全状况，排除一切可能引起电火花和火灾的隐患。
- 确保试验场地无杂物和易燃物，保持整洁有序。
- 检查试验设备和试验场地的电气绝缘和耐电压能力，确保设备和场地符合规定的安全标准。
3. 试验前的准备：- 负责试验的人员必须具备相应的专业技能和安全操作知识，且必须戴好个人防护装备。
- 确认试验设备的电源和动力系统正常运行，并检查试验设备的各个按钮和开关是否正常工作。
- 检查试验设备的保险装置是否完好，并确认试验设备已接受相关检测和校准。
4. 试验操作：- 在进行高压试验前，必须明确试验的目的、试验对象和试验参数，并将其记录在试验记录表中。
- 在试验过程中，试验设备的工作电压和工作电流必须严格控制在规定范围内，避免对被试设备造成不可修复的损坏。
- 在试验过程中，试验人员必须全程监测试验设备的运行状态和被试设备的试验情况，及时发现和处理异常情况。
- 在试验结束后，试验人员必须将试验设备的电源断开，并进行相关的试验记录和分析，及时发现问题并采取正确的措施进行处理。
5. 事故应急处理：- 在试验过程中，如果发生任何事故或紧急情况，试验人员必须立即停止试验，并按照规定流程进行事故应急处理。
- 在事故应急处理中，试验人员必须迅速切断电源，并采取必要的安全措施保护自己和周围人员的安全。
- 在事故应急处理中，试验人员必须及时向相关部门报告，并配合进行事故调查和分析，找出事故的原因和责任。
10kV电力电缆附件专用技术规范
***供电公司电力设施建设工程10kV电力电缆附件招标文件（技术规专用部分）2012年7月目录1 技术参数和性能要求 (1)1.1 电缆附件主要电气性能参数 (1)1.2 电缆附件运行参数 (1)1.3 电缆附件结构参数 (1)2 项目需求部分 (5)2.1 货物需求及供货围一览表 (5)2.2 必备的备品备件、专用工具和仪器仪表供货表 (6)2.3 投标人应提供的有关资料 (7)2.4 工程概况 (7)2.5 使用条件 (7)2.6 项目单位技术差异表 (8)3 投标人响应部分 (8)3.1 技术偏差 (8)3.2 主要原材料产地表 (9)3.3 推荐的备品备件、专用工具和仪器仪表供货表 (9)1 技术参数和性能要求投标人应认真填写表1～表6中投标人保证值，不能空格，也不能以“响应”两字代替。
不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
1.1 电缆附件主要电气性能参数电缆附件主要电气性能参数见表1。
1.2 电缆附件运行参数电缆附件运行参数见表2。
1.3 电缆附件结构参数电缆户外终端结构参数见表3，电缆户终端结构参数见表4，电缆插拔式终端结构参数见表5，电缆接头结构参数见表6。
表1 电缆附件主要电气性能参数表表2 电缆附件运行参数表表3 电缆户外终端结构参数表表4 电缆户终端结构参数表表4（续）表5 电缆插拔式终端结构参数表表5（续）表6 电缆接头结构参数表表6（续）2 项目需求部分2.1 货物需求及供货围一览表表7 货物需求及供货围一览表（铜芯或铝芯）2.2 必备的备品备件、专用工具和仪器仪表供货表表8 必备的备品备件、专用工具和仪器仪表供货表2.3 投标人应提供的有关资料2.3.1 电缆终端和接头部场强的选取依据。
2.3.2 电缆附件电场分析曲线。
2.3.3 电缆附件的结构图纸。
2.3.4 绝缘料、硅脂、清洗剂等主要性能。
2.3.5 电缆附件的安装说明书。
上述资料要求为中文版本。
2.4 工程概况2.4.1 项目名称：2.4.2 项目单位：。
10kV电缆线路典型设计技术原则（国网）
10kV电缆线路典型设计技术原则（国⽹）1、主要设计规程、规范本次阐述的10kV 电缆线路指交流额定电压 10kV 电⼒电缆线路，包括电缆本体、附件与相关的建（构）筑物、排⽔、消防和⽕灾报警系统等。
10kV 电缆线路敷设设计⼀般分直埋、排管、电缆沟、电缆隧道四种⽅式。
10kV 电缆线路设计中常⽤的规程规范如下：GB 29415 耐⽕电缆槽盒GB 50003 砌体结构设计规范GB 50009 建筑结构荷载规范GB 50010 混凝⼟结构设计规范GB 50016 建筑设计防⽕规范GB 50034 建筑照明设计标准GB 50065 交流电⽓装置的接地设计规范GB 2952 电缆外护层GB 3048 电线电缆电性能试验⽅法GB 6995 电线电缆识别标志GB 11032 交流⽆间隙⾦属氧化物避雷器GB 12666 电线电缆燃烧试验⽅法GB 12706 额定电压 1kV(Um=1.2kV)到 35kV(Um=40.5kV)挤包绝缘电⼒电缆及附件GB/T 18380 电缆和光缆在⽕焰条件下的燃烧试验DL/T 401 ⾼压电缆选⽤导则GB 50116 ⽕灾⾃动报警系统设计规范GB 50168 电⽓装置安装⼯程电缆⼯程施⼯及验收规范GB 50217 电⼒⼯程电缆设计规范GB 50229 ⽕⼒发电⼚与变电所设计防⽕规范GB 50330 建筑边坡⼯程技术规范GB/T 11836 混凝⼟和钢筋混凝⼟排⽔管GB/T 50064 交流电⽓装置的过电压保护和绝缘配合DLGJ 154 电缆防⽕措施设计和施⼯与验收标准DL/T 1253 电⼒电缆线路运⾏规程DL/T 5221 城市电⼒电缆线路设计技术规定Q/GDW 1738 国家电⽹公司配电⽹规划设计技术导则CJJ 37 城市道路⼯程设计规范JGJ 118 冻⼟地区建筑地基基础设计规范JC/T 640 顶进施⼯法⽤钢筋混凝⼟排⽔管DL/T 802.1 电⼒电缆⽤导管技术条件第 1 部分：总则DL/T 802.2 电⼒电缆⽤导管技术条件第 2 部分：玻璃纤维增强塑料电缆导管DL/T 802.3 电⼒电缆⽤导管技术条件第 3 部分：氯化聚氯⼄烯及硬聚氯⼄烯塑料电缆导管DL/T 802.4 电⼒电缆⽤导管技术条件第 4 部分：氯化聚氯⼄烯及硬聚氯⼄烯塑料双壁波纹电缆导管DL/T 802.5 电⼒电缆⽤导管技术条件第 5 部分：纤维⽔泥电缆导管DL/T 802.6 电⼒电缆⽤导管技术条件第 6 部分：承插式混凝⼟预制电缆导管DL/T 802.7 电⼒电缆⽤导管技术条件第 7 部分：⾮开挖⽤改性聚丙烯塑料电缆导管DL/T 5222 导体和电器选择技术规定JB/T 10181电缆载流量计算IEC 60502 Power cables with extruded insulation and their accessories for rated voltages from 1 kV (Um = 1,2 kV) up to 30 kV (Um = 36 kV)（额定电压1kV 到30kV 挤包固体绝缘电⼒电缆及附件）IEC 60754-1、2-2011 Test on gases evolved during combustion of materials from cables （电缆燃烧时释出的⽓体的试验）IEC 60287-2006 Electric cables -- Calculation of thecurrent rating（电缆额定电流的计算）IEC 61034-1、2 (BS EN61034-2-2005) Measurement of smoke density of cables burning under defined conditions（电缆在特定条件下燃烧的烟密度试验⽅法）2、电缆电⽓设计原则2.1 电缆路径选择（1）电缆线路应与城镇总体规划相结合，应与各种管线和其他市政设施统⼀安排，且应征得规划部门认可。
10KV电缆线路排管敷设技术标准
页眉内容10KV电缆线路排管敷设技术说明一、总则1、参照南方电网《第九卷南方电网公司10kV和35kV配网标准设计10kV电缆线路标准设计》。
6、电缆线路沿线应有良好的接地措施，根据要求，本次电缆排管敷设全线采用镀锌扁铁加角铁桩预埋接地网。
埋管敷设要求1、10kV电缆保护管宜选用C-PVC管、PE管、MPP管、MPP单壁波纹管、玻璃钢电缆保护管、涂塑钢管，管径大小应符合有关规定，管壁厚度要求为：行车道要求不小于8mm，行人道不小于5mm，其中涂塑钢管要求不小于4mm。
埋管材质要求：行人道采用C-PVC 管、PE管、MPP单壁波纹管、玻璃钢电缆保护管；行车道采用C-PVC3.并列管相互间宜留有不小于20mm的空隙。
4、人行路段埋管深度不宜小于0.5m,行车路段埋管深度不宜小于1m，回填时可以填土、沙、石粉等。
5、并列排管时管壁间距不宜小于50mm。
排管固定方式可根据实际路段采用经济合理的措施，宜采用复合材料管枕。
6、埋管路段遇横跨车道时两端应设有电缆工作井口,并需设有自然集水口。
遇转弯时转角处应设置一个电缆工作井口,并需设有自然集水口。
1）电缆与六氟化硫全封闭电器直接相连时，应采用封闭式室内终端。
2）电缆与高压变压器直接相连时，应采用象鼻式终端。
3）电缆与电器相连且具有整体插接功能时，应采用可分离式（插接式）终端。
4）除上述情况外，电缆与其他电器或导体相连时，应选用敞开式终端。
三、电缆沟3、其他监测电气技术要求（1）配带电显示器。
（2）带开关的电缆分接箱配故障指示器。
电缆分接箱基础土建部分（1）电缆分接箱基础基底承载力按fak≥120kPa设计。
（2）基础开挖时，如遇土质达不到设计要求时，请通知有关设计人员会同进行处理。
（3）设备基础采用C25砼现浇。
（4）材料：垫层为C15，基础为C25，墙体采用砖混结构。
10KV电缆分支箱技术规范(最新)
技术标准和要求1 范围本技术规范规定10kV电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。
2 标准不得低于以下标准，供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。
所有标准都会被修订，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。
GB 311.1 高压输变电设备的绝缘配合GB 1984 高压交流断路器GB 1408.1 固体绝缘材料工频电气强度的试验方法GB 3804 3.6kV～40.5kV高压交流负荷开关GB 3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB 4208 外壳防护等级GB/T 11022 高压开关设备和控制设备标准的共用技术要求DL/T 402 交流高压断路器订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 615 交流高压断路器参数选用导则GB 3309 高压开关设备常温下的机械试验GB 11033.3 额定电压26/35kV及以下电力电缆附件基本技术要求3 使用环境条件3.1海拔高度 1000 m3.2 最高环境温度+ 40 ℃3.3 最低环境温度-25 ℃3.4 日照强度0.1W/cm²（风速：0.5m/s）3.5 最大日温差25K3.6 户内相对湿度：日平均值≤95%，月平均值≤90%3.7 最大风速35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力水平加速度0.2g；垂直加速度0.1g同时作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV电力电缆附件专用技术规范
二〇一五年七月
目次
1技术参数和性能要求 (15)
1.1电缆附件主要电气性能参数 (15)
1.2电缆附件运行参数 (15)
1.3电缆附件结构参数 (15)
2项目需求部分 (19)
2.1货物需求及供货范围一览表 (19)
2.2必备的备品备件、专用工具和仪器仪表供货表 (20)
2.3投标人应提供的有关资料 (21)
2.4工程概况 (21)
2.5使用条件 (21)
2.6项目单位技术差异表 (22)
3投标人响应部分 (22)
3.1技术偏差 (22)
3.2主要原材料产地表 (23)
3.3推荐的备品备件、专用工具和仪器仪表供货表 (23)
1 技术参数和性能要求
投标人应提供符合GB和IEC最新版本的标准和本技术规范书的优质产品,应认真填写表1～表6中投标人保证值，不能空格，也不能以“响应”两字代替。
不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
1.1 电缆附件主要电气性能参数
电缆附件主要电气性能参数见表1。
1.2 电缆附件运行参数
电缆附件运行参数见表2。
1.3 电缆附件结构参数
电缆户外终端结构参数见表3，电缆户内终端结构参数见表4，电缆插拔式终端结构参数见表5，电缆接头结构参数见表6。
表1电缆附件主要电气性能参数表
表2电缆附件运行参数表
表3电缆户外终端结构参数表
表4电缆户内终端结构参数表
表5电缆插拔式终端结构参数表
表6 电缆接头结构参数表
表5（续）
注热缩式电缆接头如果由两层绝缘管组成，应分别填每层的绝缘管长度×收缩前厚度。
2 项目需求部分
2.1 货物需求及供货范围一览表
表7 货物需求及供货范围一览表（铜芯）
2.2 必备的备品备件、专用工具和仪器仪表供货表
表8 必备的备品备件、专用工具和仪器仪表供货表
2.3 投标人应提供的有关资料
2.3.1 电缆终端和接头内部场强的选取依据。
2.3.2 电缆附件电场分析曲线。
2.3.3 电缆附件的结构图纸。
2.3.4 绝缘料、硅脂、清洗剂等主要性能。
2.3.5 电缆附件的安装说明书。
2.3.6 上述资料要求为中文版本。
2.4 工程概况
2.4.1 项目名称： 。
2.4.2 项目单位： 。
2.4.3 项目设计单位： 。
2.4.4 电缆附件的名称、型号规格：。
2.4.5 本工程与电缆附件配套的电缆敷设于 和 ，电缆的名称、型号规格： 。
2.5 使用条件
2.5.1 使用环境条件
使用环境条件见表9。
表9 使 用 环 境 条 件
2.5.2 安装位置及环境
2.5.2.1 电缆终端安装在 杆线上和配电柜内等 ，接头安装在 电缆沟等 ，接头按长期积水考虑。
2.5.2.2 电缆附件安装现场应保持清洁，有防尘措施，环境相对湿度一般不得超过75%。
2.5.3使用技术条件
2.5.
3.1电缆附件工作电压见表10。
表10 电缆附件工作电压kV
2.5.
3.2额定频率：50 Hz。
2.5.
3.3 接地方式：10kV系统为中性点不直接接地系统。
2.5.
3.4 系统单相短路电流和持续时间：——。
系统相间短路电流和持续时间：25kA 2s 。
2.5.
3.5 与电缆附件配套的电缆的导体运行温度：
1）长期正常运行90℃。
2）短路(最长时间5s）250℃。
2.6 项目单位技术差异表
项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出。
表11项目单位技术差异表（项目单位填写）
（本表是对技术规范的补充和修改，如有冲突，应以本表为准）
3 投标人响应部分
3.1 技术偏差
投标人应认真填写表1～表6中投标人保证值，不能空格，也不能以“响应”两字代替。
投标人提供的设备技术规范应与本规范中规定的要求一致。
若有偏差投标人应如实、认真地填写偏差值于表12内；若无技术偏差则视为完全满足本规范的要求，且在技术偏差表中填写“无偏差”。
表12技术偏差表
3.2 主要原材料产地表
表13主要原材料产地清单
3.3 推荐的备品备件、专用工具和仪器仪表供货表
表14推荐的备品备件、专用工具和仪器仪表供货表。
