电力电缆技术规范标准.doc

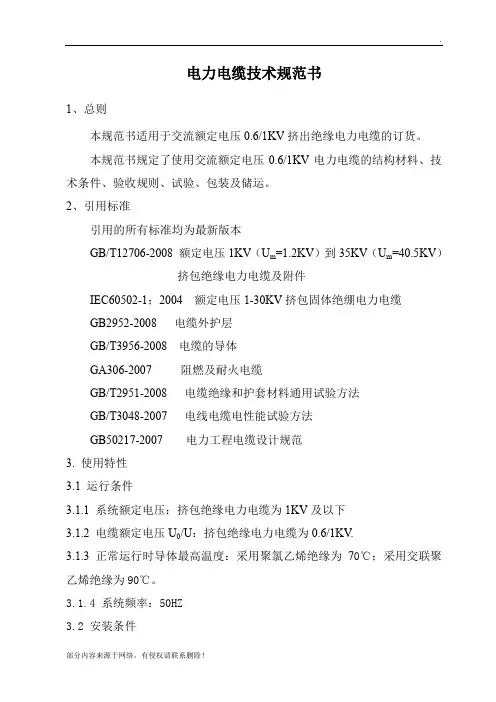

电力电缆技术规范书
电力电缆技术规范书1、总则本规范书适用于交流额定电压0.6/1KV挤出绝缘电力电缆的订货。
本规范书规定了使用交流额定电压0.6/1KV电力电缆的结构材料、技术条件、验收规则、试验、包装及储运。
2、引用标准引用的所有标准均为最新版本GB/T12706-2008 额定电压1KV（U m=1.2KV）到35KV（U m=40.5KV）挤包绝缘电力电缆及附件IEC60502-1；2004 额定电压1-30KV挤包固体绝绷电力电缆GB2952-2008 电缆外护层GB/T3956-2008 电缆的导体GA306-2007 阻燃及耐火电缆GB/T2951-2008 电缆绝缘和护套材料通用试验方法GB/T3048-2007 电线电缆电性能试验方法GB50217-2007 电力工程电缆设计规范3. 使用特性3.1 运行条件3.1.1 系统额定电压：挤包绝缘电力电缆为1KV及以下3.1.2 电缆额定电压U0/U：挤包绝缘电力电缆为0.6/1KV.3.1.3 正常运行时导体最高温度：采用聚氯乙烯绝缘为70℃；采用交联聚乙烯绝缘为90℃。
3.1.4 系统频率：50HZ3.2 安装条件3.2.1 具有聚氯乙烯绝缘或护套的电缆，安装时的环境温度不宜低于0℃。
3.2.2 对于挤包绝缘电力电缆安装时的最小弯曲半径见下表。
4. 产品的主要技术条件额定电压0.6/1KV聚氯乙烯电力电缆的产品结构及各项技术指标符合GB/T12706-2008《额定电压1KV到35KV挤包绝缘电力电缆及附件》第1部分：额定电压1KV和3KV电缆的规定。
4.1 结构材料4.1.1 导体4.1.1.1 导体结构和外径符合GB/T3956-2008的规定。
4.1.1.2 导体单线采用TR型圆线或LY6型圆铝线，两者应分别符合GB3953-2009《电工圆铜线》和GB3955-2009《电工圆铝线》的规定。
TR型圆铜线在20℃时的电阻率不大于0.017241Ω·mm2/m，伸长率不小于25%。
35kV电力电缆通用技术规范
35kV电力电缆专用技术规范本规范对应的专用技术规范目录目录1总则 (1)1.1一般规定 (1)1.2投标人应提供的资格文件 (1)1.3工作范围和进度要求 (1)1.4对设计图纸、说明书和试验报告的要求 (1)1.5标准和规范 (2)1.6投标人应提交的技术参数和信息 (3)1.7备品备件 (3)1.8专用工具和仪器仪表 (3)1.9安装、调试、试运行和验收 (3)2通用技术要求 (4)2.1电缆结构 (4)2.2密封和牵引头 (5)2.3技术参数 (5)3试验 (5)3.1试验条件 (5)3.2例行试验 (6)3.3抽样试验 (6)3.4型式试验 (6)3.5安装后的电气试验 (6)4技术服务、工厂检验和监造 (6)4.1技术服务 (6)4.2工厂检验及监造 (7)4.3验收 (7)5产品标志、包装、运输和保管 (7)6投标时应提供的其他资料 (8)附录A供货业绩 (8)附录B工艺控制一览表 (9)附录C主要生产设备清单 (9)附录D主要试验设备清单 (9)1附录E本工程人力资源配置表 (9)1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的《商务部分》。
1.1.2 投标人或供货商应设计、制造和销售过铜芯或铝芯电缆的产品，且使用条件应与本工程相类似或较规定的条件更严格。
近3年至少有1000km的10kV电缆产品运行业绩。
1.1.3 投标人应仔细阅读招标文件，包括《商务部分》和《技术部分》的所有规定。
由投标人提供的35kV电力电缆应与本规范中规定的要求相一致。
卖方应仔细阅读包括本规范在内的招标文件中的所有条款。
卖方提供货物的技术规范应符合招标书要求。
1.1.4 本规范提出了对35kV电力电缆技术上的规范和说明。
1.1.5 如果投标人没有以书面形式对本规范的条文提出异议，则意味着投标人提供的产品完全符合本规范的要求。
如有偏差，应在投标书中以技术专用部分附录的格式进行描述。
10kV电力电缆技术规范标准
10kV电力电缆技术规目录1 规性引用文件12 技术参数和性能要求13 标准技术参数34 使用环境条件表85 试验86 产品标志、包装、运输和保管910kV电力电缆技术规1 规性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 311.1 高压输变电设备的绝缘配合GB/T 2951 电缆和光缆绝缘和护套材料通用试验方法GB/T 2952 电缆外护层GB/T 3048.10 电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T 3048.12 电线电缆电性能试验方法第12部分：局部放电试验GB/T 3956 电缆的导体GB/T 6995 电线电缆识别标志方法GB/T 11019 电缆用铝带GB/T 12706.2 额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电力电缆与其附件第2部分：额定电压6kV（U m=7.2kV）到30kV（U m=36kV）电缆GB/T 14315 电力电缆导体用压接型铜、铝接线端子和连接管GB/T 19001 质量管理体系要求GB/T 19666 阻燃和耐火电线电缆通则/T 8137 电线电缆交货盘2 技术参数和性能要求2.1电缆结构2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽与绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956的规定。
800mm2以下导体应采用紧压圆形导体结构；800mm2的导体可任选紧压导体或分割导体结构，1000mm2与以上应采用分割导体结构。
2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。
绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。
生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。

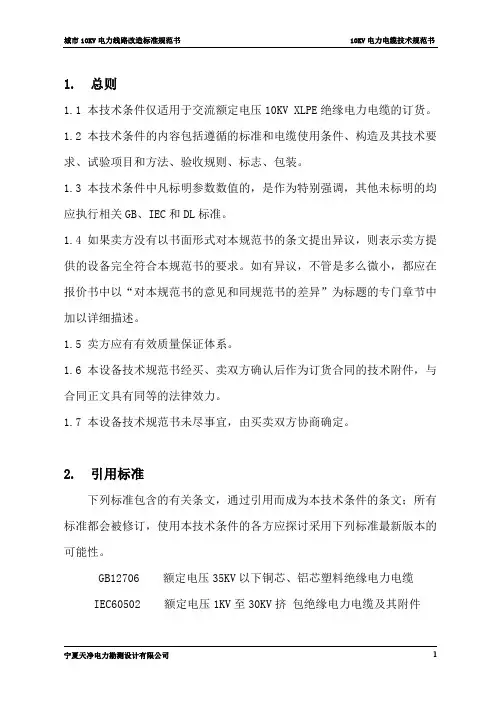

10kv电力电缆技术规范书.doc
1. 总则1.1 本技术条件仅适用于交流额定电压10KV XLPE绝缘电力电缆的订货。
1.2 本技术条件的内容包括遵循的标准和电缆使用条件、构造及其技术要求、试验项目和方法、验收规则、标志、包装。
1.3 本技术条件中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。
1.4 如果卖方没有以书面形式对本规范书的条文提出异议，则表示卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对本规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.5 卖方应有有效质量保证体系。
1.6 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.7 本设备技术规范书未尽事宜，由买卖双方协商确定。
2. 引用标准下列标准包含的有关条文，通过引用而成为本技术条件的条文；所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。
GB12706 额定电压35KV以下铜芯、铝芯塑料绝缘电力电缆IEC60502 额定电压1KV至30KV挤包绝缘电力电缆及其附件DL401 高压电缆选用导则GB2952 电缆外护层GB6995 电线电缆识别标志3. 使用条件各单位订货时应参照下列条文结合工程实际提出使用条件，并符合DL401的规定。
3.1 运行条件3.1.1 系统额定电压：10KV3.1.2 系统最高运行电压：12KV3.1.3 系统中性点接地方式和电缆额定电压（Uo/U）：a.中性点不接地系统，电缆Uo/U为8.7/10KV；3.1.4 系统频率：50HZ3.2 敷设条件：可以为直埋、排管、沟道、隧道、桥架等方式；沟道内积水时电缆可局部或完全浸于水中；直埋于高地下水位地区时电缆可能经常或周期性地被水浸泡。
3.3环境条件：3.3.1周围空气温度最高温度： +40 0C最低温度： -30 0C最大日温差： 25 0C日照强度： 0.1 W/cm2（风速0.5m/s）3.3.2海拔高度 1100～1500m3.3.3 环境相对湿度日平均值： 95 %月平均值： 90 %3.3.4 地震烈度： 8 度水平加速度： 0.3 g垂直加速度： 0.15 g3.3.5 污秽等级：Ⅲ级3.3.6 覆冰厚度： 104. 技术要求各单位在招标时，应要求厂商提供电缆结构尺寸、特性参数、结构图等技术资料和电缆构造各部分的原材料及其来源、性能指标等，并在供货合同中明确。
20kV电力电缆技术规范标准[详]

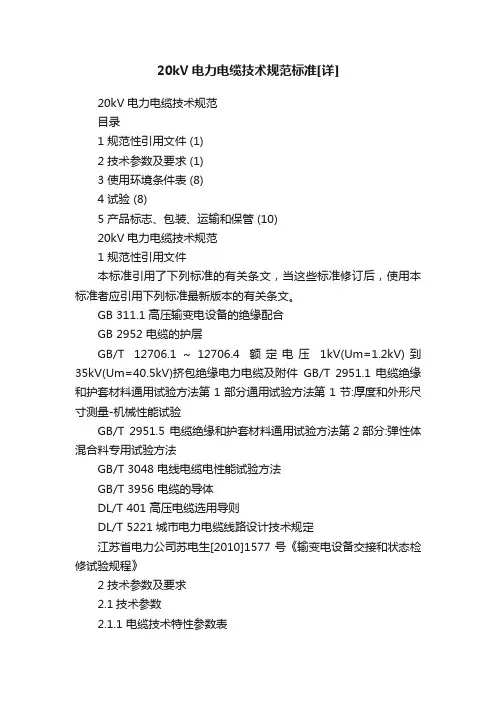

![20kV电力电缆技术规范标准[详]](https://img.taocdn.com/s3/m/9cec3efcb8f3f90f76c66137ee06eff9aff84944.png)
20kV电力电缆技术规范标准[详]20kV电力电缆技术规范目录1 规范性引用文件 (1)2 技术参数及要求 (1)3 使用环境条件表 (8)4 试验 (8)5 产品标志、包装、运输和保管 (10)20kV电力电缆技术规范1 规范性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。
GB 311.1 高压输变电设备的绝缘配合GB 2952 电缆的护层GB/T 12706.1～12706.4 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件GB/T 2951.1 电缆绝缘和护套材料通用试验方法第1部分通用试验方法第1节:厚度和外形尺寸测量-机械性能试验GB/T 2951.5 电缆绝缘和护套材料通用试验方法第2部分:弹性体混合料专用试验方法GB/T 3048 电线电缆电性能试验方法GB/T 3956 电缆的导体DL/T 401 高压电缆选用导则DL/T 5221 城市电力电缆线路设计技术规定江苏省电力公司苏电生[2010]1577号《输变电设备交接和状态检修试验规程》2 技术参数及要求2.1技术参数2.1.1 电缆技术特性参数表表1 电缆技术特性参数表序号名称项目需求值或表述供货方保证值1.1 电缆结构参数表1.1.1 电缆型号项目单位提供1.1.2 导体1.1.2.1 材料铜1.1.2.2 材料生产厂及牌号供货方提供1.1.2.3 芯数×标称截面积（芯×mm2）见物料描述（铜）见物料描述1.1.2.4 芯数×标称截面积（芯×mm2）（铝）1.1.2.5 结构形式圆形紧压1.1.2.6 最少单线根数（根）供货方提供1.1.2.7 单线直径（mm）供货方提供1.1.2.8 导体外径（mm）供货方提供1.1.2.9 紧压系数（≥）0.91.1.3 挤包导体屏蔽层1.1.3.1 材料半导电料1.1.3.2 平均厚度（mm）标准参数值0.81.1.3.3 最小厚度（mm）标准参数值0.71.1.3.4 外径（mm）供货方提供1.1.4 绝缘1.1.4.1 材料XLPE1.1.4.2 平均厚度不小于标称厚度（mm）8.01.1.4.3 最薄点厚度不小于（mm）7.21.1.4.4 偏心度（%）101.1.5 挤包绝缘屏蔽层1.1.5.1 平均厚度（mm）0.81.1.5.2 最小厚度（mm）0.71.1.5.3 外径（mm）供货方提供1.1.6 金属屏蔽1.1.6.1 铜带层数 11.1.6.2 铜带标称厚度(≥) 0.1（三芯）/0.12（单芯）1.1.6.3 搭盖率不小于（%）251.1.6.4 20℃时最大直流电阻（Ω/km）供货方提供1.1.7 填充层1.1.7.1 填充材料非吸湿性撕裂薄膜1.1.8 隔离套1.1.8.1 挤包材料供货方提供1.1.8.2 最小厚度不小于（mm）80%t1.1.9 内衬层1.1.9.1 材料供货方提供1.1.9.2 厚度（mm）供货方提供1.1.10 铠装层1.1.10.1 材料标准参数值镀锌钢带1.1.10.2 钢带厚度/钢丝直径（mm）240mm2截面以下钢带铠装厚度为0.5mm；240mm2截面及以上钢带铠装厚度为0.8mm21.1.10.3 钢带层数（层）/钢丝根数标准参数值1.1.10.4 钢带宽度（mm）供货方提供1.1.11 外护套1.1.11.1 材料PVC1.1.11.2 材料生产厂及牌号供货方提供1.1.11.3 颜色标准参数值黑色1.1.11.4 标称厚度（mm） 4.0（对应截面300、400、500）3.4（对应截面240、120mm2）3.2（对应截面70mm2）1.1.11.5 最薄点厚度不小于（mm）90%t1.1.12 电缆外径D（mm）供货方提供1.2 电缆电气技术参数表1.2.1 20℃时铜导体最大直流电阻0.268（对应截面70 mm2）（Ω/km）0.153（对应截面120 mm2）0.0754（对应截面240 mm2）0.0601（对应截面300 mm2）0.0470（对应截面400 mm2）1.2.2 20℃时铝导体最大直流电阻（Ω/km）0.06051.2.3 90℃时铜导体最大交流电阻（Ω/km）0.3402（对应截面70 mm2）0.1955（对应截面120 mm2）0.0976（对应截面240 mm2）其他截面由项目单位填写1.2.4 90℃时铝导体最大交流电阻（Ω/km）0.07881.2.5 导体允许短路电流（250 ℃）（kA/5s）44.74（对应截面500 mm2）52.95（对应截面400mm2）41.48（对应截面300 mm2）33.11（对应截面240 mm2）16.41（对应截面120 mm2）9.42（对应截面70 mm2）1.2.6 允许屏蔽短路电流（kA/5s）2（对应截面500 mm2）2.2（对应截面400 mm2）1.5（对应截面70 mm2）1.4（对应截面120 mm2）2（对应截面240 mm2）2.1（对应截面300 mm2）1.2.7 电缆电容值（μF/km）供货方提供1.2.8 电缆电感值（μH/km）供货方提供1.2.9 电缆长期允许载流量（A）455（对应500mm）639（对应400mm）559（对应300mm）494（对应240mm）269（对应120mm）238（对应70mm）1.2.10 局部放电（灵敏度10pC或更优，15kV下）（pC）无可检测放电1.2.11 雷电冲击试验（导体温度95℃~100℃，正负极性各10次，kV）125（170）1.2.12 tanδ（导体温度95 ℃~100 ℃下）（≤）8*10(^4)1.2.13 导体半导电屏蔽层老化前后90℃时电阻率（≤Ω·m）10001.2.14 绝缘半导电屏蔽层老化前后90℃时电阻率（≤Ω·m）5001.2.15 出厂工频电压试验（5min，kV）标准参数值30.51.2.16 安装后工频电压试验（5min，kV）标准参数值151.2.17 电缆盘尺寸（mm）供货方提供1.2.18 电缆敷设时的最大牵引力（N/mm2）40（铝芯）70（铜芯）1.2.19 电缆敷设时的最大侧压力（N/m）50001.2.20 电缆重量（kg/m）供货方提供1.2.21 电缆敷设时允许环境温度（℃）（≥）-5~+401.2.22 电缆在正常使用条件下的寿命（≥年）301.2.23 最大卤素含量（低毒电缆）（mg/g）供货方提供1.2.24 最大烟密度（低烟）供货方提供1.2.25 电缆阻燃级别ZC1.3 电缆非电气技术参数表1.3.1 绝缘1.3.1.1 老化前抗张强度不小于（MPa）12.51.3.1.2 老化前断裂伸长率不小于（%）2001.3.1.3 老化后抗张强度变化率不超过±251.3.1.4 老化后断裂伸长率变化率不超过（%）±251.3.1.5 电缆段老化后抗张强度变化率不超过（%）±251.3.1.6 电缆段老化后断裂伸长率变化率不超过（%）±251.3.1.7 绝缘收缩试验不大于（%） 41.3.1.8 热延伸1.3.1.8.1 负荷下伸长率不大于（%）175 1.3.1.8.2 冷却后永久伸长率不大于（%）15 1.3.2 外护套1.3.2.1 老化前抗张强度不小于（MPa）PE12.51.3.2.2 老化前抗张强度不小于（MPa）PVC12.51.3.2.3 老化前断裂伸长率不小于（%）PE3001.3.2.4 老化前断裂伸长率不小于（%）1501.3.2.5 老化后抗张强度不小于（MPa）PE---1.3.2.6 老化后抗张强度不小于（MPa）12.5PVC3001.3.2.7 老化后断裂伸长率不小于（MPa）PE1501.3.2.8 老化后断裂伸长率不小于（MPa）PVC1.3.2.9 老化后抗张强度变化率不超过---（%）PE±251.3.2.10 老化后抗张强度变化率不超过（%）PVC1.3.2.11 老化后断裂伸长率变化率不超---过（%）PE1.3.2.12 老化后断裂伸长率变化率不超过（%）PVC1.3.2.13 电缆段老化后抗张强度变化率---不超过（%）PE1.3.2.14 电缆段老化后抗张强度变化率±25不超过（%）PVC---1.3.2.15 电缆段老化后断裂伸长率变化率不超过（%）PE±251.3.2.16 电缆段老化后断裂伸长率变化率不超过（%）PVC501.3.2.17 高温压力试验，压痕深度不大于（%）PE501.3.2.18 高温压力试验，压痕深度不大于（%）PVC1.3.2.19 热冲击试验 PE ---2.20 热冲击试验 PVC PVC:不开裂1.3.2.21 低温冲击试验 PE ---1.3.2.22 低温冲击试验 PVC PVC:不开裂---1.3.2.23 低温拉伸，断裂伸长率不小于（%） PEPVC:201.3.2.24 低温拉伸，断裂伸长率不小于（%）PVC---1.3.2.25 热失重，最大允许失重（mg/cm2） PEPVC:1.5 1.3.2.26 热失重，最大允许失重（mg/cm2）PVC1.3.2.27 碳黑含量（%） PE PE:2.0~3.0 1.3.2.28 碳黑含量（%）PVC ---1.3.3 半导电屏蔽剥离力（N）8~402.1.2 额定电压U:20kV2.1.3 最高运行电压Um:24kV2.1.4 额定频率50Hz2.1.5 电缆额定电压标示方法以U0/U（Um)表示电缆的额定电压，这些符号的意义如下:U0 —设计时采用的电缆的每一导体与屏蔽层或金属套之间的额定工频电压；U—设计时采用的电缆的任何两个导体之间的额定工频电压；Um —设计时采用的电缆的任何两个导体之间的运行最高电压，但不包括由于事故和突然甩负荷所造成的暂态电压升高。
电力工程施工电缆规范
电力工程施工电缆规范是为了保证电力工程施工质量、安全、进度和投资控制而制定的。
本规范适用于电力系统中电缆线路的施工，包括电缆选型、敷设、连接、固定、防火等环节。
一、电缆选型1. 电缆类型应根据电力系统的设计要求、敷设方式、环境条件等因素进行选择。
一般分为交联聚乙烯绝缘电缆、聚氯乙烯绝缘电缆、橡皮绝缘电缆等。
2. 电缆截面应根据负载电流、敷设方式、环境温度、电缆长度等因素进行选择。
应满足热稳定、载流容量、电压降等要求。
3. 电缆的敷设方式应根据电缆的类型、截面、敷设环境、地下管道的状况等因素进行选择。
一般有直接埋地、电缆沟、隧道、架空等敷设方式。
二、电缆敷设1. 电缆敷设前应进行清管、吹扫，确保管道内无杂物、水分、油污等。
2. 电缆敷设应按照设计图纸和施工方案进行，严格控制电缆的弯曲半径，避免过度弯曲损伤电缆。
3. 电缆敷设应采取防潮、防火、防腐蚀等措施，确保电缆安全可靠。
4. 电缆敷设过程中，应定期检查电缆的绝缘电阻、电压降等参数，确保电缆质量。
三、电缆连接1. 电缆连接应采用专用连接器件，如接头、连接管等。
连接器件应符合国家标准和行业规定。
2. 电缆连接前应清洁电缆端面，去除氧化层、污垢等。
3. 电缆连接应牢固、可靠，连接器件的接触电阻应符合规定。
4. 电缆连接后应进行绝缘测试，确保连接部位的绝缘性能达到要求。
四、电缆固定1. 电缆固定应采用专用固定器件，如夹具、挂钩等。
固定器件应符合国家标准和行业规定。
2. 电缆固定应牢固、可靠，避免电缆过度弯曲、磨损等。
3. 电缆固定间距应根据电缆类型、截面、敷设方式等因素进行确定。
五、防火措施1. 电缆敷设过程中，应采取防火隔离、防火涂料等防火措施。
2. 电缆穿越防火分区时，应设置防火堵料、防火门等防火设施。
3. 电缆隧道、电缆沟等敷设场所应设置火灾报警、灭火系统等消防设施。
六、施工质量控制1. 施工过程中，应严格执行施工方案、技术规范，确保施工质量。
2. 施工人员应具备相应的专业技术资格，熟悉电缆施工工艺和操作规程。
20kV电力电缆技术规范
20kV电力电缆技术规范20kV电力电缆技术规范目录1 规范性引用文件 ...................................................................... 错误!未定义书签。
2 技术参数及要求 ...................................................................... 错误!未定义书签。
3 使用环境条件表 ...................................................................... 错误!未定义书签。
4 试验.......................................................................................... 错误!未定义书签。
5 产品标志、包装、运输和保管 ............................................... 错误!未定义书签。
20kV电力电缆技术规范1 规范性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。
GB 311.1 高压输变电设备的绝缘配合GB 2952 电缆的护层GB/T 12706.1～12706.4 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件GB/T 2951.1 电缆绝缘和护套材料通用试验方法第1部分通用试验方法第1节:厚度和外形尺寸测量-机械性能试验GB/T 2951.5 电缆绝缘和护套材料通用试验方法第2部分:弹性体混合料专用试验方法GB/T 3048 电线电缆电性能试验方法GB/T 3956 电缆的导体DL/T 401 高压电缆选用导则DL/T 5221 城市电力电缆线路设计技术规定江苏省电力公司苏电生[ ]1577号《输变电设备交接和状态检修试验规程》2 技术参数及要求2.1技术参数2.1.1 电缆技术特性参数表表1 电缆技术特性参数表。
电力电缆 技术规范
电力电缆（0.6/1kv）
产品特点及用途：该电缆绝缘性能好，具有良好的热延伸、吸水性和收缩性能，而且具有耐高压、防腐、阻燃等特性，适用于电力、冶金、石油、化工等场所使用，使用寿命长达30年以上。
包装、储运电缆出厂按规格型号、分盘包装、电缆盘坚固，
密封和卷盘：电缆工厂试验后，其两端立即密封以避免潮气及污秽及昆虫进入。
产品包装、运输、储存符合本规范书的有关规定和国家规定。
最小弯曲半
径
不小于电缆外径的6倍,对于绕包双层钢带，不小于电缆外径的15倍
电缆结构示意图:。
10kV电力电缆技术要求规范
实用标准文档
10kV 电力电缆技术规
1 规性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 311.1
高压输变电设备的绝缘配合
GB/T 2951
电缆和光缆绝缘和护套材料通用试验方法
实用标准文档
导体屏蔽 绝缘
绝缘屏蔽层
金属屏蔽
填充层 隔离套 衬层 铠装层 外护套 文案大全
紧压系数
电缆结构技术参数
挤包半导电厚度
mm
外径
mm
材料
平均厚度不小于标称厚度 t
mm
最薄点厚度不小于
mm
偏心度
%
最小厚度
mm
外径
mm
铜带层数
铜带最小厚度
mm
平均搭盖率不小于
%
最小搭盖率
%
铜丝直径×根数
mm ×根
文案大全
实用标准文档
500 ·m 。三芯电缆外护套标称厚度见表 1。
表 1 三芯电缆外护套标称厚度
电缆截面积（ mm 2）
35 70 95 120 150 185 240 300 400
无铠装
2.5 2.7 2.8 2.9 3.0 3.1 3.3 3.4 3.7
外护套标称厚度（ mm ） 有铠装
金属带 2.7 2.9 3.1 3.2 3.3 3.4 3.6 3.8 4.1
GB/T
12706.2 、 GB/T 11017.1 及 GB/Z18890. 1 的相关规定。
2.2 密封和牵引头
电缆两端应用防水密封套密封，密封套和电缆的重叠长度应不小于
10kV电力电缆技术规范标准
10kV电力电缆技术规范目录1规范性引用文件 (1)2技术参数和性能要求 (1)3标准技术参数 (3)4使用环境条件表 (7)5试验 (7)6产品标志、包装、运输和保管 (8)10kV电力电缆技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 311.1 高压输变电设备的绝缘配合GB/T 2951 电缆和光缆绝缘和护套材料通用试验方法GB/T 2952 电缆外护层GB/T 3048.10 电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T 3048.12 电线电缆电性能试验方法第12部分：局部放电试验GB/T 3956 电缆的导体GB/T 6995 电线电缆识别标志方法GB/T 11019 电缆用铝带GB/T 12706.2 额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电力电缆及其附件第2部分：额定电压6kV（U m=7.2kV）到30kV（U m=36kV）电缆GB/T 14315 电力电缆导体用压接型铜、铝接线端子和连接管GB/T 19001 质量管理体系要求GB/T 19666 阻燃和耐火电线电缆通则JB/T 8137 电线电缆交货盘2 技术参数和性能要求2.1 电缆结构2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956的规定。
800mm2以下导体应采用紧压圆形导体结构；800mm2的导体可任选紧压导体或分割导体结构，1000mm2及以上应采用分割导体结构。
2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。
绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。
最新版电力电缆技术规范
10kV电力电缆通用技术规范1 标准和规范1.1 除本规范特别规定外，卖方所提供的设备均应按下列标准和规范进行设计、制造、检验和安装。
所用的标准必须是其最新版本。
如果这些标准内容矛盾，应按最高标准的条款执行或按双方商定的标准执行。
如果卖方选用标书规定以外的标准，需提交与这种替换标准相当的或优于标书规定标准的证明，同时提供与标书规定标准的差异说明。
1.2 本条件中标明的参数数值是作为特殊强调的条款。
1.3 引用标准，引用标准一览表见表1。
这些标准应是现行的有效版本，同时在与下述标准各方达成协议的基础上鼓励研究采用下述最新版本的可能性。
表1 引用标准一览表2 技术参数和性能要求2.1 电缆结构电缆结构除符合GB/T 12706.2的规定外，还应满足以下要求。
2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956。
2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。
绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。
生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。
2.1.3 导体屏蔽导体屏蔽应为挤包的半导电层，电阻率不大于100Ω·cm。
半导电层应均匀地包覆在导体上，并和绝缘紧密结合，表面光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹。
标称截面积500mm2及以上电缆导体屏蔽应由半导电带和挤包半导电层复合组成。
2.1.4绝缘绝缘标称厚度为4.5mm，绝缘厚度平均值应不小于标称值，任一点最小测量厚度应不小于标称厚度tn的90%。
任一断面的偏心率[(最大测量厚度－最小测量厚度)/最大测量厚度]应不大于10%。
电缆的绝缘偏心度应符合下式规定（tmax－ tmin）/tmax≤10%式中：tmax——绝缘最大厚度，mm；tmin——绝缘最小厚度，mm；tn——绝缘标称厚度，mm。
低压电力电缆技术规范标准
低压电力电缆技术规目录1 规性引用文件 (1)2 技术参数及要求 (1)3 使用环境条件表 (8)4 试验 (8)5 包装及运输 (10)低压电力电缆技术规1 规性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 12706 额定电压1kV（Um＝1.2kV）到35kV（Um＝40.5kV）挤包绝缘电力电缆及附件IEC 60502 额定电压1kV（Um＝1.2kV）到30kV Um＝36kV）的挤包绝缘电力电缆及附件GB 3597 电力电缆铜、铝导电线芯GB/T3048 电线电缆电性能试验方法GB/T3956 电缆的导体GB 6995 电线电缆识别标志方法DL/T 401 高压电缆选用导则GB 2952 电缆外护套GB 50217 电力工程电缆设计规2 技术参数及要求2.1 设备名称1kV交联电缆2.2 系统额定电压：1kV及以下2.3 电缆额定电压（U0/U）：0.6/1kV2.4 额定频率：50Hz2.5 敷设条件敷设环境有空气中、直埋、沟槽、排管、桥架、竖井、隧道等多种方式。
地下敷设时电缆局部可能完全浸于水中。
2.6 0.6/1kV挤包绝缘电力电缆结构及技术参数见表1。
2.7 结构材料2.7.1 导体2.7.1.1 导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边，无凸起或断裂的单线。
2.7.1.2 铜导体应符合GB 3953中的TY型圆铜线。
导线的节距比、绞向应符合GB 3957的规定。
2.7.2 绝缘2.7.2.1 绝缘采用交联聚乙烯。
2.7.2.2 绝缘应紧密挤包在导体上，绝缘表面应平整，色泽均匀。
交联聚乙烯绝缘电缆的交联工艺可采用硅烷交联、辐照交联等。
2.7.2.3 各截面绝缘标称厚度见GB/T12706，绝缘厚度平均值应不小于标称值，任一点最小测量厚度应不小于标称值的90％-0.1mm。
(完整版)10kV电力电缆技术规范全解
10kV电力电缆技术规范目录1规范性引用文件 (1)2技术参数和性能要求 (1)3标准技术参数 (3)4使用环境条件表 (7)5试验 (7)6产品标志、包装、运输和保管 (8)10kV电力电缆技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 311.1高压输变电设备的绝缘配合GB/T 2951电缆和光缆绝缘和护套材料通用试验方法GB/T 2952电缆外护层GB/T 3048.10电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T 3048.12电线电缆电性能试验方法第12部分：局部放电试验GB/T 3956电缆的导体GB/T 6995电线电缆识别标志方法GB/T 11019电缆用铝带GB/T 12706.2额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电力电缆及其附件第2部分：额定电压6kV（U m=7.2kV）到30kV（U m=36kV）电缆GB/T 14315电力电缆导体用压接型铜、铝接线端子和连接管GB/T 19001 质量管理体系要求GB/T 19666阻燃和耐火电线电缆通则JB/T 8137 电线电缆交货盘2技术参数和性能要求2.1 电缆结构2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956的规定。
800mm2以下导体应采用紧压圆形导体结构；800mm2的导体可任选紧压导体或分割导体结构，1000mm2及以上应采用分割导体结构。
2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。
绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。
20kV电力电缆技术要求规范
20kV电力电缆技术规目录1 规性引用文件 (1)2 技术参数及要求 (1)3 使用环境条件表 (8)4 试验 (8)5 产品标志、包装、运输和保管 (10)20kV电力电缆技术规1 规性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。
GB 311.1 高压输变电设备的绝缘配合GB 2952 电缆的护层GB/T 12706.1～12706.4 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件GB/T 2951.1 电缆绝缘和护套材料通用试验方法第1部分通用试验方法第1节:厚度和外形尺寸测量-机械性能试验GB/T 2951.5 电缆绝缘和护套材料通用试验方法第2部分:弹性体混合料专用试验方法GB/T 3048 电线电缆电性能试验方法GB/T 3956 电缆的导体DL/T 401 高压电缆选用导则DL/T 5221 城市电力电缆线路设计技术规定省电力公司电生[2010]1577号《输变电设备交接和状态检修试验规程》2 技术参数及要求2.1技术参数2.1.1 电缆技术特性参数表表1 电缆技术特性参数表2.1.2 额定电压U:20kV2.1.3 最高运行电压Um:24kV2.1.4 额定频率50Hz2.1.5 电缆额定电压标示方法以U0/U（Um)表示电缆的额定电压，这些符号的意义如下:U0 —设计时采用的电缆的每一导体与屏蔽层或金属套之间的额定工频电压；U—设计时采用的电缆的任何两个导体之间的额定工频电压；Um —设计时采用的电缆的任何两个导体之间的运行最高电压，但不包括由于事故和突然甩负荷所造成的暂态电压升高。
2.1.6 电缆额定电压:18/20（24）kV。
2.1.7 电缆的绝缘水平（单位：kV）：BIL —设计时采用的电缆的每一导体与屏蔽层或金属套之间的雷电冲击耐受电压之峰值。
2.2电缆技术要求2.2.1导体导体采用符合GB/T3956 的第2种裸退火铜导体或镀金属层退火铜导体，或裸铝导体或铝合金导体。
电力电缆技术规范书
电力电缆技术规范书电力电缆技术规范书中国电信集团公司内蒙古网络资产分公司二ΟΟ九年三月1.要紧技术要求和指标1.1导体应采纳TR型圆铜单线或镀锡圆铜单线。
1.2导体中单线的最大直径应符合表1的规定。
1.1.4导体应进行绞合，不承诺整股接头，股线中的单线承诺接头。
但相邻两个接头的间距应在小于300mm.。
1.2、隔离层1.2.1阻燃型电缆的导体表面应有非吸湿性材料的隔离层。
1.2.2耐火型电费的导体表面应有耐火隔离层，其性能应符合电缆相应的耐火特性要求。
1.3、绝缘层1.3.1绝缘层材料电缆绝缘用阻燃聚氯乙烯，低烟无卤聚烯烃材料应符合电缆的要求。
1.3.2绝缘应紧密地挤包在线芯上，且容易剥离而不损害导体。
绝缘的横断面上应无目力可见和砂眼等缺陷。
1.3.3绝缘层性能1.3.4绝缘厚度电缆绝缘层的标称厚度应符合表3中规定,绝缘层的平均厚度应不小于标称厚度,最薄应不小于标称厚度的90%—0.1mm。
每根绝缘线芯应用颜色标志识别，标志方法应符合表4的规定验作为工序中间检查，试验电压应符合表5规定。
1.4.1两芯及以上电缆的绝缘线芯应进行绞合成缆〔标称截面为4mm2的两芯电缆承诺作成平行型〕。
1.4.2阻燃型电缆的线芯间隙应用阻燃材料填充圆整，缆芯表面应用耐火带作叠盖绕包。
1.4.3耐火型电缆的线芯间隙应用耐火材料填充圆整，缆芯表面应用耐火带作叠盖绕包。
1.5、内衬层铠装型电缆必须有内衬层，其材料的性能应与护套材料一致，内衬层可采纳挤包型或绕包型，其标称厚度，挤包型的厚度应不小于标称值的80%—0.2mm。
1.6、铠装1.6.1铠装层用钢带，阻燃型电缆承诺采纳涂装钢带，耐火型电缆采纳镀锌钢带，其厚度和宽度应符合表6的规定。
应被外层所覆盖。
1.6.3钢带承诺焊接，焊接处应牢固、光滑、无孔洞、卷边和毛刺等缺陷。
1.7、护套材料1.7.1护套材料电费护套用阻燃聚氯乙烯，低烟无卤聚烯烃材料应符合电缆的要求。
1.7.2电缆护套的机械物理性能要求应符合表7规定。
铝合金电力电缆工程技术规范(DOC 53页)
《铝合金电力电缆工程技术规范》征求意见稿.doc CECS XXX:201X中国工程建设协会标准铝合金电力电缆工程技术规范Technical code for the engineering of aluminium alloy power cables 征求意见稿中国工程建设协会标准铝合金电力电缆工程技术规范Technical code for the engineering of aluminium alloy power cables CECS XXX:201X主编单位:中国建筑标准设计研究院安徽欣意电缆批准单位:中国工程建设标准化协会施行日期:201×年××月××日201× 北京1前言根据中国工程建设标准化协会建标协字[2014]028号《关于印发〈2014年第一批工程建设协会标准制订、修订计划〉的通知》的要求，制定本规范。
本规范是在总结我国近年来铝合金电力电缆应用于建筑工程的设计、安装和验收经验的基础上，广泛征求有关科研、设计、施工、生产管理等单位的意见，并参考了发达国家的相关标准编制而成的。
本规范分为六章及三个附录。
主要技术内容包括:总则、术语、电缆及附件、设计、施工、验收。
根据国家计委计标[1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，将本规范推荐给工程建设设计、施工、监理和使用单位的工程技术人员使用。
本规范由中国工程建设标准化协会建筑信息模型专业委员会管理，由中国建筑标准设计研究院(北京市海淀区首体南路9号，邮编:100048)负责解释。
在使用过程中如需要修改或补充之处，请将意见和有关资料寄送解释单位。
主编单位:中国建筑标准设计研究院安徽欣意电缆参编单位:广东欣意铝合金电缆河北欣意电缆合肥工业大学设计院安徽省城乡规划设计院安徽省建筑科学研究院1电力工业电气设备质量检验测试中心中国电力科学研究院主要起草人:主要审查人:2目次1 总则 ..................................................................... .............................................................. 1 2 术语 ..................................................................... .............................................................. 1 3 电缆及附件...................................................................... (2)一般规定 ..................................................................... . (2)技术要求 ..................................................................... . (3)检验规则 ..................................................................... ...................................... 10 4 设计 ..................................................................... (11)一般规定 ..................................................................... .. (11)电缆芯数选择 ..................................................................... .. (12)电缆绝缘类型 ..................................................................... .. (13)电缆护层类型 ..................................................................... .. (13)电缆导体截面选择 ..................................................................... .. (14)电缆敷设 ..................................................................... .. (16)电线电缆阻燃与耐火...................................................................... ............... 17 5 施工 ..................................................................... (18)一般规定 ..................................................................... .. (18)直埋电缆敷设 ..................................................................... .. (21)电缆导管内的敷设 ..................................................................... .. (21)电缆沟道内的敷设 ..................................................................... .. (22)室内电缆的敷设...................................................................... (22)水底电缆的敷设...................................................................... (23)电缆附件的安装...................................................................... (23)电缆线路防火阻燃措施 ..................................................................... ........... 24 6 验收 ..................................................................... (24)一般规定 ..................................................................... .. (24)现场到货验收 ..................................................................... .. (25)工程验收 ..................................................................... .. (25)1附录A 铝合金电缆外径与截面关系...................................................................... ... 27 附录B 铝合金电缆的电压损失...................................................................... ............ 34 附录C 35KV及以下常用铝合金电力电缆允许100%持续载流量..................... 41 附录D 敷设条件不同时允许持续载流量的校正系数 ......................................... 53 附录E 无卤低烟阻燃绝缘和护套技术性能............................................................ 58 本规范用词说明 ..................................................................... .......................................... 60 引用标准名录 ..................................................................... . (61)2Contents1 General provisions.....................................................................(1)2 Terms..........................................................................................(1) 3 Cable and accessories...............................................................(2) General requirement..................................................................(2) Technical requirement...............................................................(3) Test rules..............................................................................(10) 4 Design.......................................................................................(11) General requirement...............................................................(11) Cable cores number selection...................................................(12) Cable in sulation type............................................................(13) Cable cover type (13)Cable conductor cross section selection………………………………(14) Cable laying…………………………………………………………………(16) Flame retardance and fireresistance of wire and cable…………(18) 5Constru ction..............................................................................(19) General requirement...............................................................(19) Direct-buried cable laying......................................................(21) Lsying in cable pipe...............................................................(22) Lsying in cable ditch (23)3Indoor cables laying (23)Underwater cable laying (24)Cable accessories installation (24)Flame retardance and fire resistance measures of cable line (25)6 Acceptance (25)General requiremen t (25)On-site arrival and acceptance (26)Engineering acceptance (26)Appendix A Aluminum cable diameter and section relations (28)Appendix B Aluminum cable voltage loss (35)Appendix C 100% carrying capacity of 35kV below commonly usedaluminium alloys power cable (42)Appendix D Correction factor of durative carrying capacity for different laying condition (54)Appendix E Technique performance of halogen free,low smoke and flame retardance insulated and cover (59)Explanation of wording in this code (62)List of quoted standards (63)41 总则为保证35kV及以下铝合金导体挤包塑料绝缘电力电缆(以下简称“铝合金电缆”)在工程设计、施工安装及验收过程中做到技术先进、经济合理、安全适用，确保工程质量，制定本规范。
电力电缆技术规范标准
低压电力电缆技术规甲方签字盖章：乙方签字盖章：年月日年月日目录1电缆结构示意图及尺寸2电缆技术参数表3持续（100％负荷率）运行载流量计算书4短时过负荷曲线5导体和金属套热稳定计算书6电缆绝缘厚度计算书7牵引头及封帽结构图8电缆安装使用维护说明书9原材料一览表10生产实验设备一览表11主要生产设备清单12主要实验设备清单13电缆制造工艺说明1电缆结构示意图及尺寸（1）结构示意图（2）JKLGYJ1×50mm2结构尺寸序号结构标称厚度mm 标称外径mm1 导电线芯—26.6(-0.1,+0.1)2 导体包带0.14 27.23 导体屏蔽(挤制) 1.0 29.04 绝缘17.0 63.0(-0.5,+1.5)5 外屏蔽 1.0 65.06 半导电阻水带(近似值) 2.0 71.07 皱纹铝护套 2.0 84.5(-2.0,+2.0)8 防蚀层0.25 85.09 外护套 4.5 94.010 外半导电层0.5 95.0(-3.0,+3.0)2电缆技术参数表（卖方应填写的工程和数据）JKLGYJ1×50mm2序号工程单位卖方保证1 制造工艺概要3持续（100％负荷率）运行载流量计算书1. 基本条件1.1 电缆结构标称截面Sc= 500 mm2导体直径dc= 26.6 mm导体屏蔽厚度t屏蔽= 1.2 mm导体屏蔽直径D屏蔽= 29 mm绝缘厚度t绝缘= 17 mm绝缘直径D绝缘= 63 mm绝缘屏蔽厚度t外屏蔽= 1.0 mm绝缘屏蔽直径D外屏蔽= 65 mm缓冲层厚度t缓冲层= 2.0 mm缓冲层直径D缓冲层= 71 mm铝套厚度t铝护套= 2.0 mm铝护套平均直径Ds= 80 mm铝套直径D铝护套= 84.5 mm防蚀层外径D防蚀层= 85 mmPE外护套厚度t外护套= 4.5 mmPE外护套直径D外护套= 94 mm1.2 电缆敷设方式、环境条件和运行状况运行系统：三相交流系统敷设条件：空气中，平行敷设导体运行最高工作温度θc= 90 ℃环境温度：空气中θh= 40 ℃规环境温度θ0= 20 ℃1.3 计算依据电缆额定载流量计算，即IEC-2872 导体交流电阻电缆单位长度导体工作温度下的交流电阻与导体直流电阻和集肤效应及邻近效应有关，各参数计算如下。
