电力电缆技术规范书1、总则本规范书适用于交流额定电压0.6/1KV挤出绝缘电力电缆的订货。
本规范书规定了使用交流额定电压0.6/1KV电力电缆的结构材料、技术条件、验收规则、试验、包装及储运。
2、引用标准引用的所有标准均为最新版本GB/T12706-2008 额定电压1KV（U m=1.2KV）到35KV（U m=40.5KV）挤包绝缘电力电缆及附件IEC60502-1；2004 额定电压1-30KV挤包固体绝绷电力电缆GB2952-2008 电缆外护层GB/T3956-2008 电缆的导体GA306-2007 阻燃及耐火电缆GB/T2951-2008 电缆绝缘和护套材料通用试验方法GB/T3048-2007 电线电缆电性能试验方法GB50217-2007 电力工程电缆设计规范3. 使用特性3.1 运行条件3.1.1 系统额定电压：挤包绝缘电力电缆为1KV及以下3.1.2 电缆额定电压U0/U：挤包绝缘电力电缆为0.6/1KV.3.1.3 正常运行时导体最高温度：采用聚氯乙烯绝缘为70℃；采用交联聚乙烯绝缘为90℃。
3.1.4 系统频率：50HZ3.2 安装条件3.2.1 具有聚氯乙烯绝缘或护套的电缆，安装时的环境温度不宜低于0℃。
3.2.2 对于挤包绝缘电力电缆安装时的最小弯曲半径见下表。
4. 产品的主要技术条件额定电压0.6/1KV聚氯乙烯电力电缆的产品结构及各项技术指标符合GB/T12706-2008《额定电压1KV到35KV挤包绝缘电力电缆及附件》第1部分：额定电压1KV和3KV电缆的规定。
4.1 结构材料4.1.1 导体4.1.1.1 导体结构和外径符合GB/T3956-2008的规定。
4.1.1.2 导体单线采用TR型圆线或LY6型圆铝线，两者应分别符合GB3953-2009《电工圆铜线》和GB3955-2009《电工圆铝线》的规定。
TR型圆铜线在20℃时的电阻率不大于0.017241Ω·mm2/m，伸长率不小于25%。
电气电力电缆技术规范书
新疆有色金属有限公司动力站2×350MW工程电气电线电缆技术规范书招标方：新疆有色金属有限公司设计单位：吉林省电力勘测设计2012年 7月目录1 总则 (1)2设备规范和标准 (1)3设计条件与环境条件 (2)4 技术要求： (3)5 控制电缆、动力电缆、补偿电缆技术数据 (4)6包装，运输和储存 (6)7质量保证 (6)8 包装，运输和储存 (8)9 卖方填写的电气控制电缆技术数据表 (8)10 供货范围 (9)11技术文件 (12)12设备监造（检验）和性能验收试验 (13)1 总则1.1 本技术规范的使用范围，仅限于新疆有色金属有限公司动力站2×350MW工程电气控制电缆。
它包括电气控制电缆的使用条件、性能、安装和试验方面的技术要求。
1.2为保证供货质量,卖方应具有如下资质:a.卖方的注册资金应在1亿元以上。
b.卖方应同时通过ISO9000质量管理、ISO14000环境体系认证。
c.卖方的银行信用等级为AAA级。
d.卖方的产品应具备国家质量监督检验检疫总局的产品质量免检证书。
e.卖方的产品应具备中国名牌产品证书。
f. 卖方的产品应具有3个同类型机组工程在寒冷地区的耐低温电缆运行业绩。
1.3 本设备技术规范中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的已证明安全可靠的优质产品。
1.4如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.5 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.6 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等法律效力。
1.7 本设备技术规范书未尽事宜，由买卖双方协商确定。
10kV及以下电力电缆技术规范书
锦州园林博览会停车场车棚光电建筑一体化发电项目10kV及以下电力电缆技术规范书招标人：上海市凤之阳能源科技有限公司项目地址：辽宁省锦州市2012年7月1总则1.1本技术规范书适用于锦州园林博览会停车场车棚光电建筑一体化发电项目的10kV及以下电力电缆，它对10kV及以下电力电缆本体及其附属设备的功能设计、结构、性能安装和试验等方面提出了技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应保证提供符合本规范书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3投标人对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。
1.4如果投标人没有以书面形式对本技术规范书的条文提出异议，则意味着投标人提供的设备完全符合本技术规范书的要求。
投标人如对本技术规范书有异议（或差异），不论是多么微小，均应在其投标书中以“与技术规范书的差异”为标题的专门章节中加以详细描述说明。
1.5投标人在设备设计和制造中应执行规范书所列的各项现行（国内、国际）标准。
规范书中未提及的内容均满足或优于所列的国家标准、电力行业标准和有关国际标准。
有矛盾时，按较高标准执行。
在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。
1.6投标人在投标时应提供完整的技术方案和设备资料；设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标人应保证招标人不承担有关设备专利的一切责任。
1.7投标人应提供高质量的产品。
投标人或供货商应设计、制造和销售过铜芯或铝芯电缆的产品，且使用条件应与本工程相类似或较规定的条件更严格。
近三年至少有1000km的10kV电缆产品运行业绩。
1.8合同签订_5_天内，按技术协议要求，投标人提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人。
10kV电力电缆(铜芯)技术规范书
10kV电力电缆（铜芯）技术规范书（通用部分）南宁市城市建设投资发展有限责任公司2017年3月本规范对应的专用技术规范目录10kV电力电缆（铜芯）技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。
2. 项目单位根据需求选择所需10kV电力电缆（铜芯）的技术规范书，技术规范书通用部分条款及专用部分固化的参数原则上不能更改。
3. 技术规范书的页面、标题、标准参数值等均为统一格式，不得随意更改。
4. 投标人逐项响应技术规范书专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求时，如有偏差除填写“表3.1投标人技术偏差表”外，必要时应提供相应试验报告。
目录1. 总则 (1)2. 工作范围 (1)3. 应遵循的主要标准 (2)4. 使用条件 (3)5. 技术要求 (4)6. 调试与验收 (7)7. 检验规则 (9)8. 技术文件要求与培训 (110)9. 包装、运输、安装及质量保证 (116)1.总则1.1本招标技术文件适用于10kV电力电缆（铜芯）的功能、性能、安装等方面的技术要求。
1.2本招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时, 按较高标准执行。
电缆技术规范书

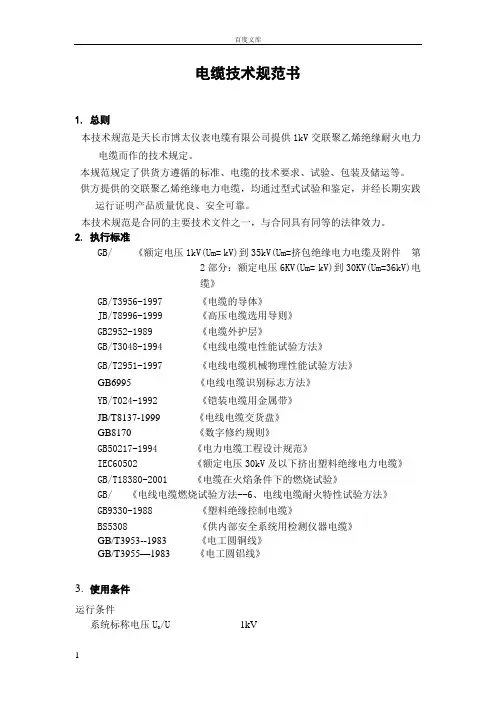

电缆技术规范书1.总则本技术规范是天长市博太仪表电缆有限公司提供1kV交联聚乙烯绝缘耐火电力电缆而作的技术规定。
本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运等。
供方提供的交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。
本技术规范是合同的主要技术文件之一，与合同具有同等的法律效力。
2.执行标准GB/ 《额定电压1kV(Um= kV)到35kV(Um=挤包绝缘电力电缆及附件第2部分：额定电压6KV(Um= kV)到30KV(Um=36kV)电缆》GB/T3956-1997 《电缆的导体》JB/T8996-1999 《高压电缆选用导则》GB2952-1989 《电缆外护层》GB/T3048-1994 《电线电缆电性能试验方法》GB/T2951-1997《电线电缆机械物理性能试验方法》GB6995《电线电缆识别标志方法》YB/T024-1992 《铠装电缆用金属带》JB/T8137-1999《电线电缆交货盘》GB8170 《数字修约规则》GB50217-1994 《电力电缆工程设计规范》IEC60502 《额定电压30kV及以下挤出塑料绝缘电力电缆》GB/T18380-2001 《电缆在火焰条件下的燃烧试验》GB/ 《电线电缆燃烧试验方法--6、电线电缆耐火特性试验方法》GB9330-1988 《塑料绝缘控制电缆》BS5308 《供内部安全系统用检测仪器电缆》GB/T3953--1983 《电工圆铜线》GB/T3955—1983 《电工圆铝线》3.使用条件运行条件/U 1kV系统标称电压U系统最高运行电压Um系统频率 50HZ系统接地方式中性点直接接地系统或小电阻接地运行要求电缆导体的额定运行温度 90℃短路时,电缆导体的最高温度 250℃短路时间不超过5s电缆弯曲半径：非铠装型单芯电缆不小于20倍的电缆外径；三芯电缆不小于15倍的电缆外径铠装型单芯电缆不小于15倍的电缆外径；三芯电缆不小于12倍的电缆外径运行环境条件3.3.1 环境温度.：-25～+45℃。
YJV22-10kV 电缆技术规范书
阻燃耐火电缆通则
GB/T 18380.33-2008
电缆在火焰条件下的燃烧试验
第33部分 成束电线或电缆的垂直燃烧试验方法A类
表1 额定电压8.7/10kV交联聚乙烯绝缘电力电缆(YJV22)的主要电性能
序号
项 目
单 位
技术指标
1
电压试验
30.5kV，5min 不击穿
2
抗开裂试验
-
不开裂
2.3
高温压力试验
%
≤50
2.4
低温试验
卷绕试验
-
不开裂
拉伸试验
%
≥20
冲击试验
-
不开裂
2.5
失重试验
mg/cm2
≤1.5
2.6
护套的不延燃试验
-
通过
3. 电缆设计使用寿命不小于30年。
*****电缆有限公司
≤175
冷却后永久伸长率
%
≤15
1.3
吸水试验(重量法)
mg/cm2
≤1
1.4
收缩试验
%
≤4
2
护套物理机械性能
2.1
抗张强度和断裂伸长率
老化前 抗张强度
N/mm2
≥12.5
断裂伸长率
%
≥150
老化后 抗张强度
N/mm2
≥12.5
抗张强度变化率
%
≤±25
断裂伸长率
%
≥150
断裂伸长率变化率
%
≤±25
2.2
电缆技术规范书
一、名称：额定电压8.7/10kV交联聚乙烯绝缘聚氯乙烯护套电力电缆
产品型号：YJV22-8.7/10kV 3X150
10kV电力电缆技术规范
10kV电力电缆通用技术规范1 标准和规范1.1 除本规范特别规定外，卖方所提供的设备均应按下列标准和规范进行设计、制造、检验和安装。
所用的标准必须是其最新版本。
如果这些标准内容矛盾，应按最高标准的条款执行或按双方商定的标准执行。
如果卖方选用标书规定以外的标准，需提交与这种替换标准相当的或优于标书规定标准的证明，同时提供与标书规定标准的差异说明。
1.2 本条件中标明的参数数值是作为特殊强调的条款。
1.3 引用标准，引用标准一览表见表1。
这些标准应是现行的有效版本，同时在与下述标准各方达成协议的基础上鼓励研究采用下述最新版本的可能性。
表1 引用标准一览表2 技术参数和性能要求2.1 电缆结构电缆结构除符合GB/T 12706.2的规定外，还应满足以下要求。
2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956。
2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。
绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。
生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。
2.1.3 导体屏蔽导体屏蔽应为挤包的半导电层，电阻率不大于100Ω·cm。
半导电层应均匀地包覆在导体上，并和绝缘紧密结合，表面光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹。
标称截面积500mm2及以上电缆导体屏蔽应由半导电带和挤包半导电层复合组成。
2.1.4绝缘绝缘标称厚度为4.5mm，绝缘厚度平均值应不小于标称值，任一点最小测量厚度应不小于标称厚度tn的90%。
任一断面的偏心率[(最大测量厚度－最小测量厚度)/最大测量厚度]应不大于10%。
电缆的绝缘偏心度应符合下式规定（tmax－ tmin）/tmax≤10%式中：tmax——绝缘最大厚度，mm；tmin——绝缘最小厚度，mm；tn——绝缘标称厚度，mm。
10kv电力电缆技术规范书
1.总则1.1本技术条件仅适用于交流额定电压10KV XLPE色缘电力电缆的订货1.2本技术条件的内容包括遵循的标准和电缆使用条件、构造及其技术要求、试验项目和方法、验收规则、标志、包装。
1.3本技术条件中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB IEC和DL标准。
1.4如果卖方没有以书面形式对本规范书的条文提出异议，则表示卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对本规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.5卖方应有有效质量保证体系。
1.6本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.7本设备技术规范书未尽事宜，由买卖双方协商确定。
2.引用标准下列标准包含的有关条文，通过引用而成为本技术条件的条文；所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。
GB12706 额定电压35KV以下铜芯、铝芯塑料绝缘电力电缆IEC60502 额定电压1KV至30KV挤包绝缘电力电缆及其附件DL401 高压电缆选用导则GB2952 电缆外护层GB6995 电线电缆识别标志3.使用条件各单位订货时应参照下列条文结合工程实际提出使用条件，并符合DL401的规定。
3.1运行条件3.1.1系统额定电压：10KV3.1.2系统最高运行电压：12KV3.1.3系统中性点接地方式和电缆额定电压（Uo/U）:a.中性点不接地系统，电缆Uo/U为8.7/10KV ；3.1.4系统频率：50HZ3.2敷设条件：可以为直埋、排管、沟道、隧道、桥架等方式；沟道内积水时电缆可局部或完全浸于水中；直埋于高地下水位地区时电缆可能经常或周期性地被水浸泡。
3.3环境条件：3.3.1周围空气温度最高温度：+40 0C最低温度：-30 0C最大日温差：25 °C日照强度：0.1 W/cm 2（风速0.5m/s ）332海拔高度1100〜1500m333环境相对湿度日平均值：95 %月平均值：90 %3.3.4地震烈度：_8_度水平加速度：0.3 g垂直加速度：0.15 g3.3.5污秽等级：皿级3.3.6 覆冰厚度：104. 技术要求各单位在招标时，应要求厂商提供电缆结构尺寸、特性参数、结构图等技术资料和电缆构造各部分的原材料及其来源、性能指标等，并在供货合同中明确。
