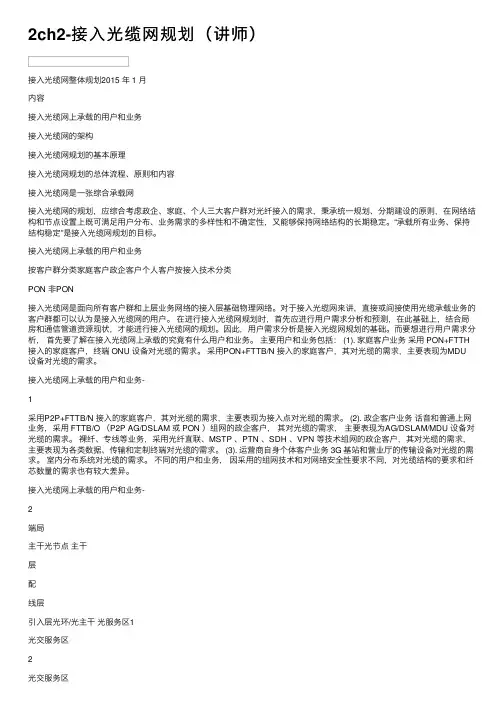

2ch2-接入光缆网规划（讲师）
2ch2-接⼊光缆⽹规划（讲师）接⼊光缆⽹整体规划2015 年 1 ⽉内容接⼊光缆⽹上承载的⽤户和业务接⼊光缆⽹的架构接⼊光缆⽹规划的基本原理接⼊光缆⽹规划的总体流程、原则和内容接⼊光缆⽹是⼀张综合承载⽹接⼊光缆⽹的规划，应综合考虑政企、家庭、个⼈三⼤客户群对光纤接⼊的需求，秉承统⼀规划、分期建设的原则，在⽹络结构和节点设置上既可满⾜⽤户分布、业务需求的多样性和不确定性，⼜能够保持⽹络结构的长期稳定。
“承载所有业务、保持结构稳定”是接⼊光缆⽹规划的⽬标。
接⼊光缆⽹上承载的⽤户和业务按客户群分类家庭客户政企客户个⼈客户按接⼊技术分类PON ⾮PON接⼊光缆⽹是⾯向所有客户群和上层业务⽹络的接⼊层基础物理⽹络。
对于接⼊光缆⽹来讲，直接或间接使⽤光缆承载业务的客户群都可以认为是接⼊光缆⽹的⽤户。
在进⾏接⼊光缆⽹规划时，⾸先应进⾏⽤户需求分析和预测，在此基础上，结合局房和通信管道资源现状，才能进⾏接⼊光缆⽹的规划。
因此，⽤户需求分析是接⼊光缆⽹规划的基础。
⽽要想进⾏⽤户需求分析，⾸先要了解在接⼊光缆⽹上承载的究竟有什么⽤户和业务。
主要⽤户和业务包括： (1). 家庭客户业务采⽤ PON+FTTH 接⼊的家庭客户，终端 ONU 设备对光缆的需求。
采⽤PON+FTTB/N 接⼊的家庭客户，其对光缆的需求，主要表现为MDU设备对光缆的需求。
接⼊光缆⽹上承载的⽤户和业务-1采⽤P2P+FTTB/N 接⼊的家庭客户，其对光缆的需求，主要表现为接⼊点对光缆的需求。
(2). 政企客户业务话⾳和普通上⽹业务，采⽤ FTTB/O （P2P AG/DSLAM 或 PON ）组⽹的政企客户，其对光缆的需求，主要表现为AG/DSLAM/MDU 设备对光缆的需求。
裸纤、专线等业务，采⽤光纤直联、MSTP 、PTN 、SDH 、VPN 等技术组⽹的政企客户，其对光缆的需求，主要表现为各类数据、传输和定制终端对光缆的需求。
(3). 运营商⾃⾝个体客户业务 3G 基站和营业厅的传输设备对光缆的需求。
接入光缆与ODN 网络规划方法
资源的光缆用户。对光缆有需求的用户可分为两大类：PON 接入的用
户和非 PON 接入的用户。
对于 PON 接入的用户，主要采用 FTTB/H/O 方式接入，网络结构
主要为星树形结构，如下图所示：
IP Network BAS
CDN
PST N/SS
ODN
（Optical Distribution Network）
5
接入光缆及 ODN 网规划方法
用户光节点（即建筑物内光缆末梢节点）到用户终端之间的垂直 及水平光缆（含蝶形引入光缆）定义为光缆终端子系统，一般不需要 在接入光缆规划中考虑其建设方案，其投资纳入驻地网投资。
配线光节点是指用于汇聚多条引入光缆的光交接设施，一般为光 交接箱或接头盒（可能内置有分光器）。配线光节点一般设置在小区 或路边，用于汇聚一个片区内的引入光缆。配线节点到主干节点之间 的光缆定义为配线光缆，配线光缆结构以星形或树形为主，对于个别 接入重要、有双路由需求的政企客户的配线光节点，也可能会与其他 主干或配线节点组成环形。
中国电信光接入网工程网络规划与设计课件_通信设计四所_李雪军20160625
中国电信光接入网工程网络规划与设计通信设计四所李雪军2016年5月目录1. 接入光缆网的架构 (1)1.1. 接入光缆网目标架构 (1)1.2. 接入光缆网层次划分和定义 (2)1.3. 接入主干光缆的纤芯分配原则 (3)2. 接入光缆网规划的基本原理 (4)2.1. OLT 覆盖半径理论值 (4)2.2. 配线光节点覆盖范围 (6)2.2.1. 配线光节点的作用 (6)2.2.2. 配线光缆与引入光缆收敛比的确定 (6)2.2.3. 配线光节点的覆盖范围 (6)3. 接入光缆网规划的原则和内容 (7)3.1配线光节点设置原则 (7)3.2 主干光节点设置原则 (8)3.3 OLT 节点设置原则 (8)3.4 配线光缆规划原则 (9)3.5 主干光缆规划原则 (10)3.6. 接入光缆网规划内容 (10)4.接入光缆网规划流程 (11)4.1. 接入光缆网规划总体流程 (11)4.2. 现网资料搜集及分析 (11)4.3. 用户基础数据搜集和分析 (11)4.4. 光节点规划 (12)4.5. 接入光缆网规划 (12)4.6. 建设计划与投资估算 (12)1. 接入光缆网的架构1.1. 接入光缆网目标架构(1). 接入光缆网的结构层次接入光缆网在结构层次上分为二层结构和三层结构。
二层结构分为主干层和配线层，三层结构分为主干层、配线层和引入层，并以局端机楼为中心组成多个相对独立的网络。
其中：主干光缆以环型结构为主；配线光缆结构分为星型、树型和环型三种；引入光缆主要采用星型和树型结构，对于特别重要的用户，可以采用双归方式组网。
详见图 2-1 和图 2-2。
图 2-1 三层结构下的接入光缆网架构图图 2-2 二层结构下的接入光缆网架构图(2). 主干光缆的归属形式主干光缆的归属形式分为两种，即单归型和双归型。
为进一步提高接入光缆网的整体可靠性，有时也将接入主干光缆双归到不同的局端。
双归型网络的主干光节点和主干光缆围绕着两个局端机楼组网，根据局端所处的位置，又分为双归 A 型和双归 B 型，详见图2-3。
