牛一律 二力平衡 摩擦力作图题

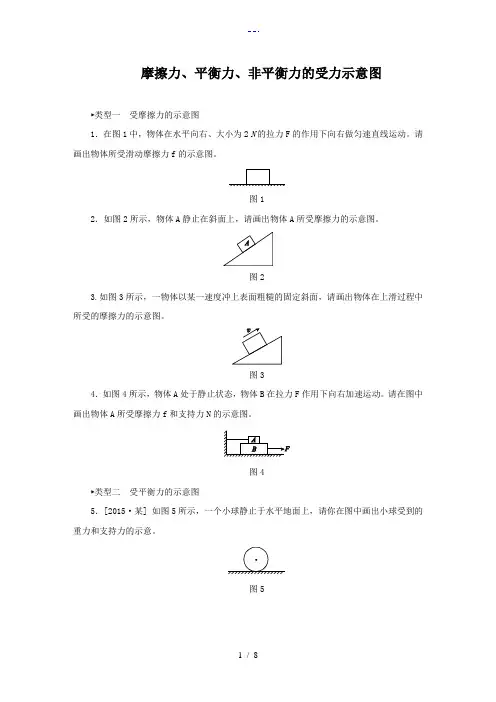

牛一律、二力平衡、摩擦力作图题

22．（2017•贺州）在图中作出物体沿斜面下滑时受到的摩擦力f的示意图．

21.（2017•柳州）图15所示是静止在水平地面上的足球，请画出足球受力的示意图。

【答案】如答图

命题立意：力的示意图

解析：本题考查了画力的示意图关键是找出确定力的作用点和方向。足球静止在水平地面上，受到了两个力，重力和支持力，这两个力是平衡力，大小相等、方向相反。要牢记足球重力的方向始终是竖直向下的，足球的重心在球心，画一竖直向下的线段，标出箭头，记为G；同时画出足球受到的支持力。如图所示。

18．（2017•鄂尔多斯）观光缆车沿水平轨道做匀速直线运动如图，画出车中物体A的受力示意图．

【考点】6H：力的示意图．

【分析】物体在水平方向做匀速运动，所以物体受到两个力：它的重力G，传送

带对它的支持力F，这两个力是一对平衡力，大小相等，方向相反，且作用在同

一直线上，作用点在物体的重心．

【解答】解：由于物体A和缆车一起匀速运动，相对静止，所以物体A不受摩

擦力的作用，只受重力和支持力的作用；这两个力是一对平衡力，大小相等，力

的作用点都在物体A的重心，重力G的方向竖直向下，支持力F的方向竖直向

上．如图所示：

21．（3分）（2017•乐山）踢出的足球在水平草地上继续滚动一段距离才停止

下来，请作出向右滚动的足球所受各力的示意图．

【分析】先对足球进行受力分析，然后根据力的示意图画法画出足球所受各力的示意图．

【解答】解：

足球离开脚后，足球不再受脚的作用力；足球在草地上滚动的速度越来越慢，是由于在水平方向受到摩擦力f的作用，摩擦力的方向和足球运动方向相反；

在竖直方向上，足球受到重力G和支持力N，二力是一对平衡力，大小相等；三力的作用点都画在足球的重心上，如图所示：

【点评】本题考查了力的示意图的画法．物体受几个力时，作用点都在重心，重力的方向总是竖直向下的．

21．（2017•聊城）如图所示．一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速自线运动，请在图中作出橡皮所受力的示意图。

14．（2017•遵义）将一个地球仪放在水平桌面上，请在图中画出地球仪所受力的示意图，O为地球仪的重心．

【考点】7B：重力示意图．

【分析】先根据物体的状态对物体进行受力分析，地球仪静止在水平桌面上，它受重力和桌面给它的支持力，并且这两个力大小相等、方向相反是一对平衡力．【解答】解：地球仪静止在水平桌面上，它受重力和桌面给它的支持力，并且这两个力大小相等、方向相反是一对平衡力，过茶杯的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，注意两条线段长度要相等．如图所示：

24．（2017•镇江）形状不规则的石块静止在水平桌面上，O为重心，请画出它所受力的示意图．

【考点】6H：力的示意图．

【分析】物体静止在水平桌面上，受到重力G和支持力F，作用点在重心，重力的方向是竖直向下的，支持力的方向是竖直向上．

【解答】解：物体受到两个力：重力G和支持力F，二力为一对平衡力，大小相等、方向相反，如图所示：
