边坡锚杆检测方案
锚杆施工检测方法及标准_解释说明以及概述
锚杆施工检测方法及标准解释说明以及概述1. 引言1.1 概述本文将探讨锚杆施工检测方法及标准，并对其进行详细解释说明和概述。
随着建筑施工技术的不断发展，锚杆在土木工程中的应用越来越广泛。
锚杆作为一种重要的支护结构，在防止岩体或土壤失稳、保证建筑物稳固性方面起到至关重要的作用。
因此，对于锚杆的施工质量以及后续的检测方法与标准具有重要意义。
1.2 文章结构本文将主要分为五个部分。
首先是引言部分，简要介绍文章的主题和结构。
接下来是锚杆施工检测方法部分，介绍了三种常用的检测方法，并对每种方法进行了详细描述。
然后是锚杆施工检测标准解释说明部分，列举了三个常见的标准和规范，并对这些标准进行了解释和说明。
之后是锚杆施工检测概述部分，强调了锚杆检测的意义、流程以及技术发展趋势。
最后是结论部分，总结了文章中的要点。
1.3 目的本文的目的是为读者提供关于锚杆施工检测方法及标准的详细信息，以帮助他们更好地理解和应用这些内容。
通过对各种检测方法和标准的介绍和解释，读者将能够了解如何有效评估锚杆施工质量，并根据需要选择合适的方法和标准进行检测操作。
同时，本文还旨在展望锚杆施工检测技术未来的发展趋势，以引起读者对该领域的兴趣并促进相关研究与实践的进一步探索。
2. 锚杆施工检测方法：2.1 方法一：方法一是通过超声波检测锚杆的质量和强度。
在这种方法中，使用超声波探头将超声波传播到锚杆中，并根据回波信号来评估锚杆的状态。
超声波检测可以检测出锚杆中可能存在的缺陷、空洞或者腐蚀等问题。
该方法具有非破坏性、快速、准确等优点。
2.2 方法二：方法二是通过应力力学测试来评估锚固效果。
这种方法需要使用专业设备，在已经安装好的锚杆上施加外部载荷，并测量相关参数。
通过计算得出的应力值，我们可以判断锚杆是否能够承受设计要求的荷载，以及是否存在过大的变形或者损坏情况。
这种方法适用于评估长期静荷载下锚杆的性能表现。
2.3 方法三：方法三是通过摄像技术进行可视化检查。
锚杆检测方案
锚杆检测方案1. 引言锚杆是一种常用的地质灾害防治工程技术，广泛应用于土木工程中。
为了确保锚杆在使用过程中的稳定性和安全性，对其进行定期检测是非常重要的。
本文将介绍一种锚杆检测方案，以保证锚杆的质量和使用寿命。
2. 检测目标锚杆检测的主要目标是评估锚杆的结构完整性、承载能力以及附着性能。
具体来说，我们需要检测以下几个方面：•锚杆的长度和直径是否符合设计要求；•锚杆的表面是否存在明显的腐蚀或损伤；•锚杆的锚固效果是否良好，附着力是否满足要求；•锚杆的受力状况和变形情况。
3. 检测方法3.1 非破坏性检测非破坏性检测是锚杆检测中常用的一种方法，其优点是不会对锚杆造成损伤。
常用的非破坏性检测方法包括：•超声波检测：通过发送超声波来检测锚杆中的内部缺陷。
对于有缺陷的锚杆，超声波的传播速度和振幅会发生变化，从而可以判断出锚杆的质量状况。
•雷达检测：利用雷达技术检测锚杆的结构情况。
雷达信号经过锚杆后会发生反射，根据反射的信号强度和时间延迟可以得到锚杆的形状和深度信息。
•电磁检测：利用电磁感应原理检测锚杆表面的磁性材料。
通过测量电磁信号的变化可以判断锚杆表面的附着性能和腐蚀程度。
3.2 破坏性检测破坏性检测是指通过对锚杆进行破坏性试验来评估其力学性能和结构完整性。
常用的破坏性检测方法包括：•拉力试验：在锚杆的一端施加拉力，并通过测量应变和变形来评估锚杆的承载能力和变形特性。
•剪切试验：用剪切力对锚杆进行测试，评估其抗剪强度和变形性能。
•弯曲试验：对锚杆进行弯曲试验，评估其弯曲刚度和抗弯强度。
4. 检测频率锚杆的检测频率应根据其使用环境和使用要求进行合理确定。
一般来说，高风险地区和重要工程中的锚杆应进行更为频繁的检测。
通常建议至少每年对锚杆进行一次检测，确保其正常运行和安全使用。
5. 检测报告对于每次锚杆检测，应生成一份详细的检测报告，并进行记录和归档。
检测报告应包含以下内容：•检测日期和地点；•锚杆的基本信息，包括长度、直径、材质等；•检测方法和步骤；•检测结果和评估结论；•建议的维护和修复措施；•签字和盖章确认。
锚杆(索)抗拔承载力检测方案
锚杆（索）抗拔承载力检测方案1 目的确保检测工作的质量，为设计和施工验收提供可靠依据。
2 适用范围本方法适用于锚杆（索）抗拔承载力检测。
3 依据3.1《建筑边坡工程技术规范》GB50330-20133.2 桩基设计文件3.3 岩土勘察报告4 工作流程4.1 接受委托正式接手检测工作时，检测机构应获得委托方书面形式的委托函，了解工程概况，明确委托方意图即检测目的，同时也使即将开展的检测工作进入合法轨道。
4.2 调查、资料收集为进一步明确委托方的具体要求和现场实施的可行性，了解施工工艺和施工中出现的异常情况，应尽可能收集相关的技术资料，必要时检测技术人员到现场踏勘，使地基检测做到有的放矢，以提高检测质量。
主要收集内容有：岩土工程勘察资料、地基设计施工资料、基坑平面图、现场辅助条件情况（如道路情况、水、电等）及施工工艺等等。
其中地基资料主要内容包括地基土类别、设计标高、检测时标高、设计锚杆承载力特征值等等。
4.3 制定检测方案在明确了检测目的并获得相关的技术资料后，相关技术人员着手制定地基检测方案，以向委托方书面陈述检测工作的形式、方法、依据标准和技术保证。
检测方案的主要内容包括：工程概况、抽样方案、所需的机械或人工配合、试验周期等等。
检测方案需根据实际情况进行动态调整。
4.4 前期准备4.4.1 检测的仪器设备1 根据不同的检测要求组织配套、合理的检测设备，如根据最大试验荷载合理选择千斤顶和不同量程的压力表或压力（荷载）传感器（满足在量程的20%——80%范围内）。
检测前应对仪器进行系统调试，所有计量仪器必须在计量检定的有效期内。
加载反力装置的承载力和刚度应满足最大试验荷载要求，加载时千斤顶与锚杆同轴。
2 另外，现场检测环境有可能受到温湿度、电压波动、电磁干扰和振动冲击等外界因素的影响而不能满足仪器的使用要求，此时应采取有效防护措施（1.采取有效遮挡措施，以减少温度变化和刮风下雨的影响，尤其在昼夜温差较大且白天有阳光照射时更应注意；2. 使用时应远离强磁场，传感器通信电缆采用屏蔽电缆线等），以确保仪器处于正常状态。

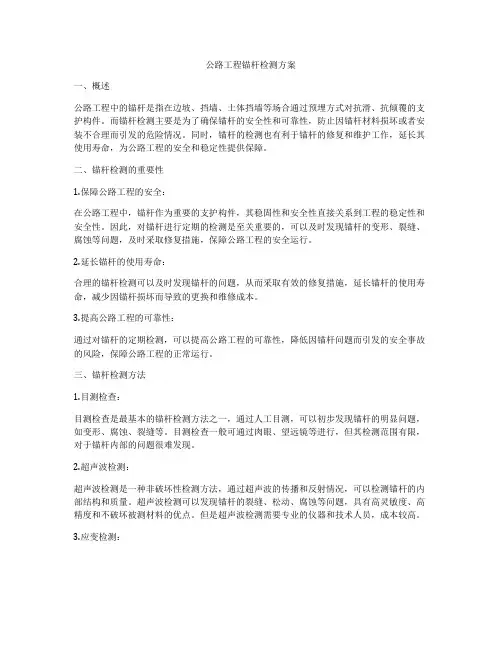

公路工程锚杆检测方案
公路工程锚杆检测方案一、概述公路工程中的锚杆是指在边坡、挡墙、土体挡墙等场合通过预埋方式对抗滑、抗倾覆的支护构件。
而锚杆检测主要是为了确保锚杆的安全性和可靠性，防止因锚杆材料损坏或者安装不合理而引发的危险情况。
同时，锚杆的检测也有利于锚杆的修复和维护工作，延长其使用寿命，为公路工程的安全和稳定性提供保障。
二、锚杆检测的重要性1.保障公路工程的安全：在公路工程中，锚杆作为重要的支护构件，其稳固性和安全性直接关系到工程的稳定性和安全性。
因此，对锚杆进行定期的检测是至关重要的，可以及时发现锚杆的变形、裂缝、腐蚀等问题，及时采取修复措施，保障公路工程的安全运行。
2.延长锚杆的使用寿命：合理的锚杆检测可以及时发现锚杆的问题，从而采取有效的修复措施，延长锚杆的使用寿命，减少因锚杆损坏而导致的更换和维修成本。
3.提高公路工程的可靠性：通过对锚杆的定期检测，可以提高公路工程的可靠性，降低因锚杆问题而引发的安全事故的风险，保障公路工程的正常运行。
三、锚杆检测方法1.目测检查：目测检查是最基本的锚杆检测方法之一，通过人工目测，可以初步发现锚杆的明显问题，如变形、腐蚀、裂缝等。
目测检查一般可通过肉眼、望远镜等进行，但其检测范围有限，对于锚杆内部的问题很难发现。
2.超声波检测：超声波检测是一种非破坏性检测方法，通过超声波的传播和反射情况，可以检测锚杆的内部结构和质量。
超声波检测可以发现锚杆的裂缝、松动、腐蚀等问题，具有高灵敏度、高精度和不破坏被测材料的优点。
但是超声波检测需要专业的仪器和技术人员，成本较高。
3.应变检测：通过在锚杆上安装应变片或者应变计，可以监测锚杆受力情况，及时发现锚杆的变形和变化。
应变检测是一种实时监测的方法，可以发现锚杆受力情况的变化，但对于锚杆的内部问题无法发现。
4.磁粉探伤检测：磁粉探伤检测是一种对金属材料进行缺陷检测的方法，通过在锚杆表面涂覆磁粉，当有裂缝或者缺陷存在时，磁粉会在缺陷处被吸附，从而发现锚杆表面的裂缝和缺陷。
锚杆检测方案
锚杆检测方案随着城市化进程的不断推进，高楼大厦、桥梁隧道等工程项目的建设日益频繁。
其中，锚杆作为一种重要的基础支护形式，广泛应用于岩土工程中。
为了确保锚杆的质量和安全性，必须进行定期的检测和评估。
本文将介绍一种常见的锚杆检测方案，并分析其优势和适用范围。
1. 检测原理锚杆检测的目的是评估锚杆的受力情况和结构健康状况。
常用的检测方案包括声波检测、超声波检测和应变检测等。
声波检测是通过测量声波在锚杆中传播的速度和反射情况来判断锚杆的质量。
声波在杆内传播受到杆的质量和附着状态的影响，通过分析声波的传播特性可以得到锚杆的受力情况。
超声波检测则是通过发射超声波脉冲来检测杆内的缺陷和裂纹。
超声波在杆内的传播速度受到杆的材料和受力情况的影响，通过测量超声波的传播速度和反射情况可以评估锚杆的结构健康状况。
应变检测则是通过测量锚杆表面的应变情况来评估受力情况。
应变传感器被安装在锚杆表面，当杆受力产生应变时，传感器可以将应变信号转化为电信号，通过分析电信号的变化可以得到锚杆的受力情况。
2. 检测流程锚杆检测通常分为准备工作、实施工作和结果分析三个步骤。
在准备工作阶段，首先要确定检测的目的和范围。
然后，根据锚杆的特点选择合适的检测方案，并准备好相应的设备和传感器。
接下来，需要对锚杆进行清洁和表面处理，以保证检测的准确性和可靠性。
实施工作阶段是将选定的检测方案应用于实际检测中。
根据方案的要求，设置传感器和测量仪器，并进行相应的校准。
然后，对锚杆进行检测，并记录相关的数据和参数。
结果分析阶段是根据检测所得的数据和参数，通过分析和比对，得出相应的结论和评估。
根据检测结果，可以进行维护和修复措施的制定和实施。
3. 方案优势锚杆检测方案具有如下的优势：首先，非破坏性检测技术减少了对锚杆的破坏和损伤，保证了工程的安全性和可靠性。
其次，检测方案可以及时对锚杆的受力情况和结构健康状况进行评估，发现和预防潜在的安全隐患，提前采取相应的维护和修复措施。
锚杆检测方案
锚杆检测方案锚杆检测方案1. 简介锚杆是一种常用于地下工程和岩土工程中的加固材料，用于支护和加固土体或岩石结构。
锚杆的质量和性能对工程的安全和可靠性至关重要。
因此，为了确保锚杆的质量，需要进行锚杆的定期检测和监测。
2. 锚杆检测方法2.1 非破坏检测非破坏检测是指在不破坏锚杆结构的前提下，通过使用无损检测技术对锚杆进行检测。
常用的非破坏检测方法包括：- **超声波检测**：利用超声波在材料中的传播速度和反射特性来检测锚杆的质量和完整性。
通过测量超声波在材料中传播的时间和能量变化，可以获取锚杆的内部结构信息。
- **拉伸试验**：通过在锚杆上施加拉力，并测量拉伸力和变形，来评估锚杆的拉伸强度和变形性能。
拉伸试验可以使用静态加载或动态加载的方式进行。
- **电阻率测量**：通过测量锚杆材料的电阻率变化来评估锚杆的质量和完整性。
当锚杆内部存在损伤或腐蚀时，其电阻率会发生变化。
2.2 破坏检测破坏检测是指在锚杆上施加额外的载荷或力量，以评估锚杆的抗拉性能和破坏特性。
常用的破坏检测方法包括：- **剪切试验**：通过对锚杆施加剪切力，测量剪切强度和变形，来评估锚杆的抗剪性能。
- **挠度检测**：通过对锚杆施加弯曲力，并测量挠度和位移，来评估锚杆的抗弯性能。
- **破碎试验**：通过对锚杆施加大量载荷，直至锚杆发生破坏，来评估锚杆的极限承载力和破坏特性。
3. 锚杆检测流程锚杆检测的流程可以根据实际情况进行调整，但一般包括以下步骤：1. **确定检测目的和要求**：根据工程的需要和锚杆的使用条件，确定检测的目的和要求。
例如，是评估锚杆的质量和完整性，还是评估锚杆的承载能力。
2. **选择检测方法和工具**：根据锚杆的类型和使用环境，选择合适的检测方法和工具。
例如，对于混凝土锚杆，可以使用超声波和电阻率测量方法；对于钢筋锚杆，可以使用拉伸试验和挠度检测方法。
3. **进行实地检测**：按照选定的检测方法和工具，在实地对锚杆进行检测。
工程锚杆检测方案
工程锚杆检测方案一、检测方案的制定1.1锚杆检测的目的工程锚杆的检测主要是为了评估其受力情况和使用寿命，保证其安全性和稳固性。
通过检测，可以及时发现锚杆的问题和隐患，采取相应的维修和加固措施，确保建筑结构的安全。
1.2锚杆检测的时间锚杆的检测时间间隔一般应根据其设计使用寿命和具体的使用环境来确定。
一般情况下，建议对锚杆进行定期的年度检测，并在发现异常情况时进行及时的检测。
1.3锚杆检测的内容锚杆的检测内容主要包括锚杆的表面情况、受力情况、防腐情况等方面。
具体包括锚杆的外观检查、拉力测试、超声波检测、防腐涂层检测等项目。
1.4锚杆检测的标准锚杆检测应遵循相关的国家标准和规范，如GB50367-2013《建筑结构混凝土结构、钢筋混凝土结构和预应力混凝土结构锚杆设计规范》等相关标准。
二、一般检测方法和步骤2.1外观检查外观检查主要是对锚杆的表面、连接件、锚固端等部位进行观察和检查，发现裂缝、腐蚀、变形等情况。
检测人员可以选择使用目视检查、摸索检查、摄像检查等方法。
2.2拉力测试拉力测试是对锚杆的受力情况进行检测，主要是通过安装拉力计和拉力测试仪器，进行拉力测试。
通过测试可以得出锚杆的拉力和变形情况，判断锚杆的受力是否符合要求。
2.3超声波检测超声波检测是利用超声波技术对锚杆及其锚固端的混凝土构件进行无损检测。
通过超声波检测可以发现锚杆的裂缝、空腔、损伤等问题，为锚杆的维护提供科学依据。
2.4防腐涂层检测防腐涂层检测主要是对锚杆的防腐层进行检查，发现腐蚀、粉化、脱落等情况。
可以使用涂层测厚仪、涂层粉末探伤仪等仪器进行检测。
2.5数据分析和评定通过对检测数据的整理和分析，可以对锚杆的使用情况进行评定，判断锚杆的安全性和稳固性是否符合要求。
并可以根据检测结果，制定相应的维护和加固方案。
三、检测方案的实施3.1检测人员的要求锚杆的检测应由具备相关资质和经验的专业人员进行，如结构工程师、土木工程师等。
检测人员应具备相关的专业知识和技能，能够熟练运用检测仪器和设备。
锚杆挡墙锚杆检测施工监测方案及方法
锚杆挡墙锚杆检测施工监测方案及方法锚杆挡墙是一种常见的土木工程结构，用于支护土体，稳定地下工程。
为确保锚杆挡墙的施工质量和安全性，需要进行锚杆检测和施工监测。
下面是锚杆挡墙锚杆检测、施工监测的方案及方法。
一、锚杆检测方案：1.选择检测指标：根据锚杆挡墙的设计要求和相关规范，确定检测指标。
常见的检测指标包括锚杆的结构和材料性能、锚固力的计算和检测、锚杆的应力分布等。
2.确定检测方法：根据检测指标的不同，选择相应的检测方法。
常见的锚杆检测方法包括拉力试验、无损检测、应变测量等。
3.确定检测时间：根据工程的不同阶段，确定合适的检测时间。
通常包括施工前的预检测、施工过程中的监测以及工程竣工后的终检。
4.编制检测方案：根据以上信息，编制锚杆检测方案。
具体内容包括检测指标、检测方法、检测时间和检测设备等。
二、锚杆施工监测方案：1.确定监测内容：根据锚杆挡墙的设计要求和相关规范，确定需要监测的内容。
常见的监测内容包括锚杆的长度、埋深、排列间距、固定力等。
2.确定监测方法：根据监测内容的不同，选择相应的监测方法。
常见的监测方法包括现场观察、测量和数据采集等。
3.确定监测时间：根据工程的不同阶段，确定合适的监测时间。
通常包括施工前的预监测、施工过程中的实时监测以及工程竣工后的终监测。
4.配置监测设备：根据监测方法的要求，配置合适的监测设备。
包括测量仪器和数据采集系统等。
5.编制监测方案：根据以上信息，编制锚杆施工监测方案。
具体内容包括监测内容、监测方法、监测时间和监测设备等。
三、锚杆检测、施工监测方法：1.拉力试验：通过施加拉力，并测量锚杆的变形和应力情况，来评估锚杆的承载能力和固定力。
2.无损检测：使用超声波、电磁波等无损检测技术，对锚杆进行质量和结构的评估。
3.应变测量：通过在锚杆上布设应变计，测量锚杆受力状态的变化，来评估锚杆的工作性能。
4.现场观察：对锚杆施工过程中的工艺和质量进行现场观察和记录，以确保施工质量和安全性。
锚杆检测规范【精华合集】4
溆怀高速公路锚杆（索）检测方案试验检测单位：湖南省交通规划勘察设计院试验检测中心机构资质：公路工程综合甲级、桥隧专项证书编号：交GJC甲055、交GJC桥45计量认证编号：2009180433R、2009181196R一、工程概况溆怀高速公路有路基边坡防护类型有普通锚杆框架梁植草护坡，锚杆框架梁护坡，锚杆人字骨架，钢筋人字形骨架+加固锚杆护坡，拱形骨架护坡，路堑人字形骨架+加固锚杆护坡，锚杆尺寸采用Φ22，Φ28，Φ32螺纹钢筋，长度分别为7m、9m、12m，为了保证路基边坡防护的稳定性，拟进行锚杆（索）抗拔试验，锚杆锚固质量无损检测，现制定锚杆（索）、检测方案。
二、锚杆（索）拉拔力检测(一)试验目的、依据及数量1、试验目的行加载，加载装置示意图见图1。
试验数据从压力表及百分表中读取。
千斤顶、压力表及百分表均经计量检定，且均在有效期内。
4、检测数量规定根据规范及设计要求，锚杆验收试验的数量不少于预应力锚杆总数的5%，不得少于3根。
5、检测条件锚杆锚固段浆体强度达到15MPa或达到设计强度等级的时75%可进行锚杆试验。
在检测前，在需在待测锚杆前，搭好试验平台。
预留足够锚杆长度供试验检测。
（二）试验标准本次锚杆试验参照中国工程建设标准化协会标准《岩土锚杆（索）技术规程》CECS 22 ：2005进行。
（三）试验方法1、验收试验的锚杆数量不得少于锚杆总数的5%，且不得少于3根。
对有特殊要求的工程，可按设计要求增加验收锚杆的数量。
2、永久性锚杆的最大试验荷载应取锚杆轴向拉力设计值的1.5倍；临时性锚杆的最大试验荷载应取锚杆轴向拉力设计值的1.2倍。
3、验收试验应分级加荷，初始荷载宜取锚杆轴向拉力设计值的0.10倍，分级加荷值宜取锚杆轴向拉力设计值的0.50、0.75、1.00、1.20、1.33和1.50倍。
4、验收试验中，每级荷载应稳定5～10min，并记录位移增量。
最后一级试验荷载应维持10min。
边坡防护工程实验检测方案
边坡防护工程实验检测方案一、实验检测目的边坡防护工程实验检测的目的是为了验证设计方案的合理性、施工工艺的可行性，检测材料的性能和质量，保证工程施工质量和工程安全。
二、实验检测内容1. 边坡稳定性分析：通过野外勘察和实验室试验，验证边坡防护结构的稳定性，包括受力分析、变形分析和破坏机理分析。
2. 地质条件检测：野外勘察和实验室试验，了解边坡区域的地质条件，包括地层性质、岩土层分布、地下水情况等。
3. 边坡防护结构材料检测：对边坡防护结构所用材料进行性能和质量检测，包括土工合成材料、锚杆、锚网、挡土墙等。
4. 边坡防护结构施工工艺检测：对边坡防护结构的施工工艺进行检测，包括锚杆施工、锚网安装、挡土墙施工等。
5. 边坡防护结构的安全监测：在边坡防护工程施工完成后，对边坡防护结构进行安全监测，保证其在使用过程中的稳定性和安全性。
三、实验检测方法1. 边坡稳定性分析：采用数值模拟方法、现场试验方法、室内试验方法等，通过计算和实验验证边坡防护结构的稳定性。
2. 地质条件检测：采用地质勘探和实验室试验相结合的方法，了解边坡区域的地质条件。
3. 边坡防护结构材料检测：采用现场取样和实验室试验相结合的方法，对材料的性能和质量进行检测。
4. 边坡防护结构施工工艺检测：采用现场观测和实验室试验相结合的方法，对施工工艺进行检测。
5. 边坡防护结构的安全监测：采用安全监测仪器、现场观测和实验室试验相结合的方法，对边坡防护结构进行安全监测。
四、实验检测设备和仪器1. 数值模拟软件：如Plaxis、FLAC、GeoStudio等。
2. 试验仪器：包括土工合成材料拉伸试验机、岩土力学试验机、地质勘探仪器、振动台、水压试验设备等。
3. 安全监测仪器：包括位移仪、倾斜仪、压力仪、应变仪、测斜仪等。
五、实验检测数据处理和分析1. 边坡稳定性分析数据处理和分析：采用数值模拟软件进行数据处理和分析，评估边坡防护结构的稳定性。
2. 地质条件检测数据处理和分析：对地质调查和实验数据进行处理和分析，评估边坡区域的地质条件。
锚杆抗拔承载力检测方案
锚杆抗拔承载力检测方案一、概述锚杆抗拔承载力检测是指在工程中对锚杆的抗拔承载力进行实测和评估的过程。
锚杆作为承受荷载的重要支撑元素，其抗拔性能直接影响到工程的安全性和稳定性。
因此，对锚杆的抗拔承载力进行检测是必要的。
本文将介绍一种锚杆抗拔承载力检测方案。
二、检测原理1.确定锚杆的试验布置和安全荷载：根据实际工程要求和设计要求，确定锚杆的试验长度和布置，并确定适宜的安全荷载。
2.根据试验布置，在选定的锚杆上安装测量传感器和荷载施加装置：安装测量传感器用于测量锚杆的位移，安装荷载施加装置用于施加拉拔荷载。
3.施加拉拔荷载并记录位移数据：根据设计要求施加拉拔荷载，并通过测量传感器记录位移数据，以得到拉拔荷载与位移之间的关系。
4.分析位移数据并计算抗拔承载力：根据位移数据的分析，计算锚杆的抗拔承载力。
通常使用的方法有位移与荷载线性关系法和位移与荷载非线性关系法。
三、检测步骤1.准备工作：确定检测目的和要求，设计检测方案，选定适用的仪器设备和试验工具。
2.现场布置：根据设计布置，确定锚杆的试验长度，然后在锚杆上安装测量传感器和荷载施加装置。
3.测量数据的采集：在施加拉拔荷载的过程中，通过测量传感器采集位移数据，并记录荷载大小。
4.数据分析与计算：根据采集到的位移数据和荷载数据进行分析，找出拟合的函数曲线，确定锚杆的荷载-位移响应关系，并计算锚杆的抗拔承载力。
5.报告编制：根据检测结果，撰写相应的检测报告，包括检测方法、仪器设备、测量数据和结果分析等内容。
四、安全措施1.检测现场的安全防护：在进行锚杆抗拔承载力检测过程中，要确保施工现场的安全和防护措施，遵守工程安全规范。
2.试验设备的安全性检查：对安装测量传感器和荷载施加装置进行安全性检查，确保其能够正常工作。
3.工作人员的安全培训：对参与检测操作的工作人员进行必要的安全培训，使其了解风险和安全措施。
4.试验荷载的控制：在进行荷载施加时，要根据设计要求严格控制荷载大小，避免因荷载过大而导致设备损坏或发生安全事故。
锚杆检测方案
REPORTING2023 WORK SUMMARY锚杆检测方案目 录CATALOGUE •锚杆检测方案概述•锚杆无损检测技术•锚杆的钻芯检测法•锚杆的抗拔力检测•锚杆检测方案的应用实例•锚杆检测方案的优化建议PART01锚杆检测方案概述锚杆检测的目的和意义确保锚杆的完整性和可靠性通过检测锚杆的完整性，可以及时发现潜在的缺陷或损伤，避免因锚杆失效导致的安全事故。
评估锚杆的承载能力通过对锚杆进行检测，可以了解其实际承载能力，为后续的设计或施工提供依据。
优化锚杆的设计和施工通过检测，可以了解锚杆的实际性能，为优化设计或施工方案提供参考。
通过肉眼或使用放大镜对锚杆进行外观检查，以发现明显的缺陷或损伤。
目视检测利用超声波探头对锚杆进行无损检测，通过接收和分析反射回来的声波来判断锚杆内部是否存在缺陷。
超声波检测利用磁粉对锚杆表面进行检测，通过观察磁粉的分布来判断是否存在裂纹、折叠等缺陷。
磁粉检测利用X射线对锚杆内部进行检测，通过分析透射后的影像来判断内部是否存在缺陷或损伤。
X射线检测锚杆检测的常见方法根据检测目的选择合适的检测方法不同的检测目的需要选择不同的检测方法，以确保准确性和可靠性。
根据锚杆的材质和规格选择合适的检测方法不同材质和规格的锚杆可能需要采用不同的检测方法和设备。
综合考虑成本和效率在选择检测方案时，需要综合考虑成本和效率，以确保在满足检测要求的同时，实现经济效益的最大化。
锚杆检测方案的选择PART02锚杆无损检测技术总结词通过声波在锚杆中传播的速度和波形变化，判断锚杆的完整性。
详细描述声波检测技术利用声波在固体介质中的传播特性，通过发送声波到锚杆中，并接收返回的声波信号，分析声波的速度、波形和衰减等参数，从而判断锚杆是否存在缺陷、断裂或松动等现象。
该技术具有无损、快速、准确等优点，广泛应用于锚杆的无损检测。
总结词利用电磁感应原理，检测锚杆的导电性能变化，判断锚杆的完整性。
详细描述电磁检测技术通过在锚杆周围产生磁场，利用电磁感应原理检测锚杆的导电性能。
锚杆检测方案
锚杆检测方案一、试验锚杆施工及监控钢筋锚杆施工达到龄期后选取有代表性的进行拉拔试验（钢筋锚杆按总数的5%、不少于5根）。
按设计要求，由业主、设计方、监理方及施工方共同参与选定具有代表性地层进行试验锚杆的施工，试验锚杆的参数、材料及施工工艺和工程锚杆相同，1、钻机就位待平整好场地，吊入钻机就位，钻机下面应垫枕木，采用水准尺保证其平整度。
采用罗盘测量钻杆角度，控制误差在±2度以内。
钻机安装要求牢固，施工中不得产生移位现象。
2、钻孔、清孔成孔直径为φ150，钻孔用φ146mm钻头钻进，套管跟进至1～3m，起定位、导向作用。
钻孔采用回转油压钻进方式，钻进时采用清水循环护孔，反复循环，对孔口流出的泥浆不断清除残渣。
遇垮孔地段应加大泥浆比重，以防塌孔，钻孔达到设计深度后，继续超钻20～30mm，钻孔完毕后，反复用清水循环清孔，以清除孔内泥渣等残留物。
3、锚杆制作钻孔完毕，在清孔的过程中，应组织工人制作锚杆。
按设计要求制作锚杆，杆体采用钢筋拉杆，为了使锚杆处于钻孔中心，应在锚杆杆件上安设定位器架，锚固段每隔1.0m设置一个，自由段每隔2.0m 设置一个，并且在自由段用塑料软管包裹，避免水泥浆与杆体的握裹；锚杆杆体应平直、除油除锈，杆体自由段外套塑料波纹管，与锚固体连接处用铁线绑扎。
4、安放锚杆安放锚杆时，应防止杆体扭曲压弯，注浆管随锚杆一同放入孔内，管端距孔底为50～100mm杆体放入角度与钻孔倾角保持一致，安放好后杆体始终处于钻孔中心。
下锚时在注浆管与锚头齐平处作一标记，下锚时抓住锚杆和注浆管一齐下，以防止注浆管脱落，下锚完毕，再次检查注浆管与锚头是否齐平，如发现注浆管拉出，应拨出锚杆，重新下锚。
5、再次清孔下锚完毕后，改用大泵量清水清孔，置换出孔内泥浆，直至孔口流出清水为止。
6、注浆清孔完毕后，连接好灌浆泵和预埋的灌浆管，同时按设计要求制备好水泥浆，进行灌浆。
采用底部注浆工艺，压力灌入水灰比为0.40～0.50的42.5R普通硅酸盐水泥净浆，注浆压力为0.4～1.0MPa。
锚杆注浆饱满度及锚杆拉拔力检测方案
一、锚杆注浆饱满度检测1）基本要求①锚杆的材质、规格；②超前锚杆与隧道轴线的外插角5°～１0°；③锚杆搭接长度不小于1ｍ;④锚杆插入孔内的长度不得短于设计长度的９５％。
２）实测项目①长度：不小于设计值;②孔位偏差：±50mｍ;③孔深偏差：±50mm；④孔径:符合设计要求。
锚杆位置：孔位偏差±1５0ｍm；孔深偏差±５0mm;孔径大小>15mm。
方向尽量与围岩面垂直。
2、锚杆注浆饱满度采用锚杆质量检测仪检测。
每５0m为一个检测段,锚杆长度按总数量的10%进行抽检。
抽检精度为±５0ｍｍ。
利用声波反射法采用JＬ-MG(Ｃ)锚杆质量检测仪对锚杆长度和注浆饱满度进行检测，采用仪器为锚杆锚固质量检查仪（见图1）。
图１JＬ-MG(C)锚杆质量检测仪图2 锚杆质量检测仪现场工作图现场检测要求:1）现场检测可选择端发端收、侧发侧收或端发侧收,锚杆外露长度宜为0．3m,杆头宜平整、无浮浆。
有挂网或喷射混凝土层时,宜将其与检测的锚杆分开（见图2)。
2)每一锚杆应重复测试3次，3次信号应基本一致。
数据分析：检测资料依据波的反射信号、频率、振幅等进行处理和分析,计算出锚杆长度、砂浆密实度及缺陷位置。
对比分析端发端收或侧发侧收的波形,避免将地层结构的反射信号与锚杆底端或不密实砂浆段的反射信号相混淆。
对比分析实测锚杆和试验锚杆的波形信号、频率特征,判断锚杆的锚固质量。
根据工程设计要求确定评价标准,凡锚杆长度或砂浆密实度不满足要求的均属不合格。
检测成果包括锚杆长度和砂浆密实度的评价分析图表,及典型波形曲线。
检测时除按照以上标准实施之外，还遵循以下原则:工程的重要部位、地质条件较差部位、锚杆施工较困难的部位应加密检测,在地质条件相同、施工工艺相近的工区制作一定数量试验锚杆进行试验检测。
二、锚杆拉拔力检测方案1、锚杆拉拔仪检测采用数显锚杆拉拔仪全套仪器包括：抗拉千斤顶、手动泵、精密压力传感器、数字压力表、带快速接头的高压油管、锚具、接头、拉杆(见图3)。
锚杆注浆饱满度及锚杆拉拔力检测方案
一、锚杆注浆饱满度检测1）基本要求①锚杆的材质、规格；②超前锚杆与隧道轴线的外插角5°～10°；③锚杆搭接长度不小于1m；④锚杆插入孔内的长度不得短于设计长度的95%。
2）实测项目①长度:不小于设计值；②孔位偏差:±50mm；③孔深偏差:±50mm；④孔径:符合设计要求。
锚杆位置：孔位偏差±150mm；孔深偏差±50mm；孔径大小＞15mm。
方向尽量与围岩面垂直。
2、锚杆注浆饱满度采用锚杆质量检测仪检测。
每50m为一个检测段，锚杆长度按总数量的10%进行抽检。
抽检精度为±50mm。
利用声波反射法采用JL-MG(C)锚杆质量检测仪对锚杆长度和注浆饱满度进行检测，采用仪器为锚杆锚固质量检查仪（见图1）。
图1 JL-MG(C)锚杆质量检测仪图2 锚杆质量检测仪现场工作图现场检测要求：1）现场检测可选择端发端收、侧发侧收或端发侧收，锚杆外露长度宜为0.3m，杆头宜平整、无浮浆。
有挂网或喷射混凝土层时，宜将其与检测的锚杆分开（见图2）。
2）每一锚杆应重复测试3次，3次信号应基本一致。
数据分析：检测资料依据波的反射信号、频率、振幅等进行处理和分析，计算出锚杆长度、砂浆密实度及缺陷位置。
对比分析端发端收或侧发侧收的波形，避免将地层结构的反射信号与锚杆底端或不密实砂浆段的反射信号相混淆。
对比分析实测锚杆和试验锚杆的波形信号、频率特征，判断锚杆的锚固质量。
根据工程设计要求确定评价标准，凡锚杆长度或砂浆密实度不满足要求的均属不合格。
检测成果包括锚杆长度和砂浆密实度的评价分析图表，及典型波形曲线。
检测时除按照以上标准实施之外，还遵循以下原则：工程的重要部位、地质条件较差部位、锚杆施工较困难的部位应加密检测，在地质条件相同、施工工艺相近的工区制作一定数量试验锚杆进行试验检测。
二、锚杆拉拔力检测方案1、锚杆拉拔仪检测采用数显锚杆拉拔仪全套仪器包括：抗拉千斤顶、手动泵、精密压力传感器、数字压力表、带快速接头的高压油管、锚具、接头、拉杆（见图3）。
路基边坡锚杆(索)检测方案
溆怀高速公路锚杆（索）检测方案试验检测单位：湖南省交通规划勘察设计院试验检测中心机构资质：公路工程综合甲级、桥隧专项证书编号：交GJC甲055、交GJC桥45计量认证编号：2009180433R、2009181196R一、工程概况溆怀高速公路有路基边坡防护类型有普通锚杆框架梁植草护坡，锚杆框架梁护坡，锚杆人字骨架，钢筋人字形骨架+加固锚杆护坡，拱形骨架护坡，路堑人字形骨架+加固锚杆护坡，锚杆尺寸采用Φ22，Φ28，Φ32螺纹钢筋，长度分别为7m、9m、12m，为了保证路基边坡防护的稳定性，拟进行锚杆（索）抗拔试验，锚杆锚固质量无损检测，现制定锚杆（索）、检测方案。
二、锚杆（索）拉拔力检测(一)试验目的、依据及数量1、试验目的根据规范及设计要求，锚杆验收试验的数量不少于预应力锚杆总数的5%，不得少于3根。
5、检测条件锚杆锚固段浆体强度达到15MPa或达到设计强度等级的时75%可进行锚杆试验。
在检测前，在需在待测锚杆前，搭好试验平台。
预留足够锚杆长度供试验检测。
（二）试验标准本次锚杆试验参照中国工程建设标准化协会标准《岩土锚杆（索）技术规程》CECS 22 ：2005进行。
（三）试验方法1、验收试验的锚杆数量不得少于锚杆总数的5%，且不得少于3根。
对有特殊要求的工程，可按设计要求增加验收锚杆的数量。
2、永久性锚杆的最大试验荷载应取锚杆轴向拉力设计值的1.5倍；临时性锚杆的最大试验荷载应取锚杆轴向拉力设计值的1.2倍。
3、验收试验应分级加荷，初始荷载宜取锚杆轴向拉力设计值的0.10倍，分级加荷值宜取锚杆轴向拉力设计值的0.50、0.75、1.00、1.20、1.33和1.50倍。
4、验收试验中，每级荷载应稳定5～10min，并记录位移增量。
最后一级试验荷载应维持10min。
如在1～10min内锚头位移增量超过1.0mm，则该级荷载应再维持50min，并在15、20、25、30、45和50min时记录锚头位移增量。
锚杆检测方案
佛山市禅城区石湾镇街道大雾岗地质灾害治理工程锚杆(锚索)检测方案广东省地质建设工程集团公司2019.11.1佛山市禅城区石湾镇街道大雾岗地质灾害治理工程锚杆(锚索)检测方案1、方案编制依据此次检测方案主要依据以下文件和规范进行：1、石湾镇街道大雾岗地质灾害治理工程设计说明及有关图纸；2、石湾镇街道大雾岗地质灾害治理工程施工资料；3、《建筑边坡工程技术规范》(GB 50330—2013) ；4、广东省标准《建筑地基基础检测规范》(DBJ 15-60-2008)。
2、主要仪器设备2.1 仪器：采用100t、50t的锚杆拉力计，游标卡尺；2.2 仪器的技术要求：A.仪器须具有产品合格证，并具有定期校验的计量检定证书；B.张拉装置(锚杆拉力计及穿心千斤顶精确到1kN)；C.位移测量器(游标卡尺精确到0.01mm)。
3、现场检测3.1 抽样频数基本试验：每种锚杆数量均不应少于3根。
验收试验：取每种类型锚杆总数的5%(自由段位于Ⅰ、Ⅱ、或Ⅲ类岩石内时取总数的3%),且均不得少于5根。
3.2测试标准：根据《建筑边坡工程技术规范》(GB 50330—2002)有关检验要求进行测试。
3.3测试方法：用张拉装置对锚杆进行逐级荷载或卸载，并用位移测量器立即测读变形量；在每次加、卸荷时间内应测读锚头位移二次,连续二次测读的变形量：岩石锚杆均小于0.01mm,砂质土、硬粘性土锚杆小于0.1mm时,可施加下一级荷载。
具体加、卸荷等级、测读间隔时间宜按下表确定。
表1 锚杆基本试验循加卸荷等级与位移观测间隔时间表2 锚杆验收试验加卸荷等级与位移观测时间。
说明：其中Nu为设计轴向拉力。
4、判定标准及一般规定A、基本试验：1、基本试验时最大的试验荷载不宜超过锚杆杆体承载力标准值的0.9倍；2、锚杆弹性变形不应小于自由段长度变形计算值的80%,且不应大于自由段与1/2锚固段长度之和理论弹性变形计算值；3、锚杆试验中出现下列情况之一时可视为破坏,应终止加载:a锚头位移不收敛,锚固体从岩土层中拔出或锚杆从锚固体中拔出；b锚头总位移量超过设计允许值；c上层锚杆试验中后一级荷载产生的锚头位移增量,超过上一级荷载位移增量的2倍；4、锚杆极限承载力基本值取破坏荷载前一级的荷载值；在最大试验荷载作用下未达到3规定的破坏标准时,锚杆极限承载力取最大荷载值为基本值；5、当锚杆试验数量为3根时,各根极限承载力值的最大差值小于30%时,取最小值作为锚杆的极限承载力标准值；若最大差值超过30%,应增加试验数量,按95%的保证率计算锚杆极限承载力标准值。
