声屏障施工技术交底大全
声屏障安装技术交底
声屏障施工 技术交底
技术交底人： 技术负责人： 交底部门： 交底编号： 交底日期：
JS1-ZTDQHJ-JD-20110929- 01
2011 年 9 月 29 日
施工技术交底
交 底 单 位 ： -编 号 ： J S 1 - Z T D Q H J - J D - 2 0 1 1 0 9 2 9 -01
说明:如果声屏障是由四块单元板组成则采用 1#、2#、3#、4#铝板的涂装颜色。
施工技术交底
交 底 单 位 ： -编 号 ： J S 1 - Z T D Q H J - J D - 2 0 1 1 0 9 2 9 -01
2011 年 9 月 29 交底内容 声屏障安装技术交底 交底时间 日 负责人 交底人 接底人
2011 年 9 月 29 交底内容 声屏障安装技术交底 交底时间 日 负责人 交底人 接底人
交底内容：
一、技术要求 1、2009 年 11 月《桥梁插板式金属声屏障》（通环（2009）8323A）。 2、《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160 号）。 3、《铁路桥涵工程施工质量验收标准》（TB10415-2003）。 二、设计概况 1、基础安装形式 T 梁上声屏障 150*150H 型钢立柱与支架上的 U25a 槽钢焊接，焊接位置应与两侧角钢 支架等距离，U25a 槽钢与桥梁支架双面焊接，焊缝高为 10mm，长不少于 100mm。 连续梁上声屏障 150*150H 型钢立柱与基础内预埋螺栓为 3 根 M30 的 U 型螺栓连接。 基础预埋螺栓为 3 根 M30U 型的螺栓，M30 的螺栓沿线路方向纵向间距为 125mm，横向 间距为 295mm，螺栓螺纹外露为 145mm。H 型钢柱与底板、立柱与加强钢板的焊接必须 在工厂内完成，垂直度符合规范要求。 2、金属声屏障的组成 金属声屏障由安装基础、立柱安装紧固件、H 型钢立柱、解耦装置、铝合金复合吸声 板（包含单管橡胶）、三元乙丙橡胶垫（单元板之间密封缓冲作用）和重力式砂浆。 三、施工交底 1、施工准备 声屏障立柱、单元板安装前应做好以下复核、检验工作： (1)基础轴线、高程； (2)地脚螺栓外露部分应满足设计要求，并不得有弯曲变形、螺牙损坏等现象；如有个 别螺栓出现弯曲，应在螺栓上拧上螺母，利用扳手扣在螺母上校正螺栓，不得直接用扳手 直接扳螺丝或者用锤子敲击螺丝杆，防止破坏丝芽，螺母无法安装。 (3)清理立柱下预埋钢板上，凹槽内的的垃圾、松散混凝土等。 (4)声屏障底部重力式流动砂浆的抗压强度不小于 C40 混凝土的抗压强度；
声屏障技术交底
声屏障技术交底一、声屏障的定义与作用声屏障，是一种在声源和接收者之间设立的障碍物，用于阻挡声音的传播，从而降低噪声对周围环境的影响。
它在现代社会中发挥着重要作用，尤其是在交通干线（如高速公路、铁路）附近的居民区、学校、医院等对声环境要求较高的区域。
声屏障能够有效地衰减噪声，为人们创造一个相对安静、舒适的生活和工作环境。
通过反射、吸收和绕射等物理原理，将噪声能量降低，减少其对敏感区域的干扰。
二、声屏障的类型1、按材质分类（1）金属声屏障：常见的有铝板、镀锌板等，具有良好的耐腐蚀性和强度。
（2）非金属声屏障：如混凝土、玻璃钢、PC 板等，各有其特点和适用场景。
2、按形式分类（1）直立型声屏障：结构简单，安装方便，是常见的类型之一。
（2）折角型声屏障：可根据噪声传播方向进行优化，提高降噪效果。
（3）顶部弧形声屏障：在外观上较为美观，同时能改善声学性能。
3、按用途分类（1）公路声屏障：主要用于降低公路交通噪声。
（2）铁路声屏障：针对铁路列车运行产生的噪声进行控制。
三、声屏障的设计要点1、声学性能设计根据声源特性、传播途径和受声点的声环境要求，确定声屏障的插入损失、降噪量等声学指标。
这需要进行详细的声学计算和模拟，以确保声屏障能够达到预期的降噪效果。
2、结构设计（1）考虑风荷载、自重等因素，确保声屏障结构的稳定性和安全性。
（2）合理设计立柱间距、屏体高度和厚度，以满足力学性能要求。
3、材料选择根据使用环境和声学要求，选择合适的材料。
如在腐蚀性较强的环境中，应选用耐腐蚀性能好的材料。
四、声屏障的施工流程1、施工准备（1）熟悉施工图纸，了解声屏障的类型、位置和技术要求。
（2）准备施工所需的材料、设备和工具。
（3）对施工现场进行清理和平整，确保施工条件良好。
2、测量放线根据设计图纸，准确测量出声屏障的安装位置，并进行标记。
3、基础施工（1）根据设计要求，进行基础的开挖和浇筑。
（2）确保基础的尺寸、强度和平整度符合要求。

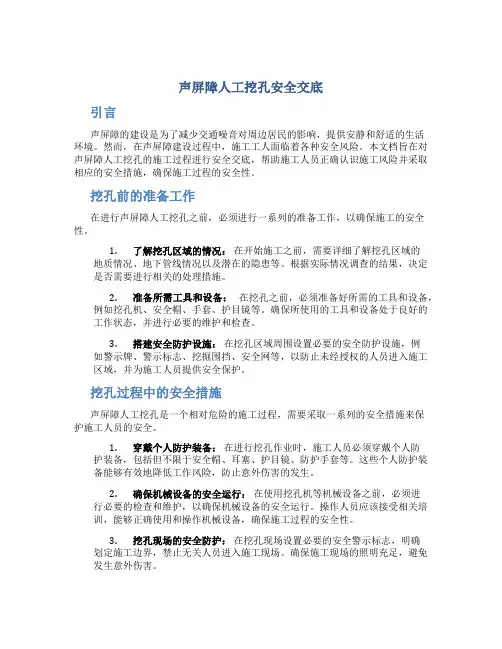

声屏障人工挖孔安全交底
声屏障人工挖孔安全交底引言声屏障的建设是为了减少交通噪音对周边居民的影响，提供安静和舒适的生活环境。
然而，在声屏障建设过程中，施工工人面临着各种安全风险。
本文档旨在对声屏障人工挖孔的施工过程进行安全交底，帮助施工人员正确认识施工风险并采取相应的安全措施，确保施工过程的安全性。
挖孔前的准备工作在进行声屏障人工挖孔之前，必须进行一系列的准备工作，以确保施工的安全性。
1.了解挖孔区域的情况：在开始施工之前，需要详细了解挖孔区域的地质情况、地下管线情况以及潜在的隐患等。
根据实际情况调查的结果，决定是否需要进行相关的处理措施。
2.准备所需工具和设备：在挖孔之前，必须准备好所需的工具和设备，例如挖孔机、安全帽、手套、护目镜等。
确保所使用的工具和设备处于良好的工作状态，并进行必要的维护和检查。
3.搭建安全防护设施：在挖孔区域周围设置必要的安全防护设施，例如警示牌、警示标志、挖掘围挡、安全网等，以防止未经授权的人员进入施工区域，并为施工人员提供安全保护。
挖孔过程中的安全措施声屏障人工挖孔是一个相对危险的施工过程，需要采取一系列的安全措施来保护施工人员的安全。
1.穿戴个人防护装备：在进行挖孔作业时，施工人员必须穿戴个人防护装备，包括但不限于安全帽、耳塞、护目镜、防护手套等。
这些个人防护装备能够有效地降低工作风险，防止意外伤害的发生。
2.确保机械设备的安全运行：在使用挖孔机等机械设备之前，必须进行必要的检查和维护，以确保机械设备的安全运行。
操作人员应该接受相关培训，能够正确使用和操作机械设备，确保施工过程的安全性。
3.挖孔现场的安全防护：在挖孔现场设置必要的安全警示标志，明确划定施工边界，禁止无关人员进入施工现场。
确保施工现场的照明充足，避免发生意外伤害。
4.控制地下管线和电缆：在挖孔过程中，必须小心地控制地下管线和电缆的位置，避免损坏管线和电缆。
在施工前，应该对挖孔区域进行必要的地下探测，确保安全地进行挖孔作业。
声屏障安装安全及技术交底模板
一、工程概况1. 工程名称：[具体工程名称]2. 施工单位：[施工单位名称]3. 建设单位：[建设单位名称]4. 施工地点：[具体施工地点]5. 施工期限：[施工开始日期]至[施工结束日期]二、安全交底1. 进入施工现场要求：- 所有进入施工现场的人员必须佩戴安全帽，并扣好帽带。
- 严禁穿硬底鞋、高跟鞋等不符合安全要求的鞋子作业。
- 高空作业人员必须佩戴安全带，并确保安全带系紧。
2. 作业环境安全：- 高处和临边洞口作业应设护栏、张挂安全网，无可靠防护措施时，必须佩戴安全带。
- 高空、复杂结构声屏障的安装与拆除，事先应有切实的安全措施。
3. 工具与材料安全：- 工作前应检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。
- 工作时要思想集中，防止钉子扎脚和空中滑落。
4. 操作规范：- 安装声屏障时操作人员应有可靠的落脚点，并应站在安全地点进行操作，避免上下在同一垂直面工作。
- 操作人员要主动避让吊物，增强自我保护和相互保护的安全意识。
5. 支模安全：- 支模应按规定的作业程序进行，声屏障未固定前不得进行下一道工序。
- 严禁在连接件和支撑件上攀登上下。
三、技术交底1. 施工准备：- 施工图纸会审已完成，相应的设计变更及洽商记录已办理完毕，组织相关人员熟悉图纸。
- 确定所建工程的施工区、段划区，合理确定声屏障工程的流水区段，以减少声屏障投入，增加周转次数，均衡工序工程的作业量。
2. 模板设计：- 模板设计定性模板和常用的模板拼板，在其适用范围内一般不须进行设计或验算。
但对于一些特殊结构、新型体系的模板，或超出适用范围的一般模板则应进行设计和验算。
- 根据模板施工方案及相关规范、标准做好安全、技术交底工作并落实。
3. 安装与拆除：- 安装声屏障前应先检查模板、支撑等构件是否符合要求，钢模板有无锈蚀或变形，木模及支撑材质是否合格。
- 地面上的支模场地必须平整夯实，并同时排除现场的不安全因素。
声屏障技术交底大全
施工安全技术交底编号：路基工程施工技术、安全交底书一、施工准备1、编制依据《铁路路基工程施工质量验收标准JB10414-2003》《建筑结构荷载规GB-50009-2001》《滨洲施环-07》《至满洲里铁路电气化改造工程声屏障施工图》国家颁布的其他相关规定及验标。
2、工程概况2.1 K124+250-K124+470路基声屏障设置位于左侧路基边坡，距离左线边轨距离为3.8-4.5m；K124+850-K125+150路基声屏障设置位于右侧路基边坡，距离左线边轨距离为3.8-4.5m；K128+000-K128+850路基声屏障设置位于右侧路基边坡，距离左线边轨距离为3.8-4.5m；K145+950-K146+730路基声屏障设置位于左侧路基边坡，距离左线边轨距离为3.8-4.5m.。
本段路基采用H型钢立柱插入式声屏障。
声屏障高3m，底部设有钻孔桩基础，钻孔桩长为 4m ，桩径 0.85m ，桩间距4m。
桩身采用 C25 钢筋砼，桩顶设路基声屏障底梁，声屏障基础与上部 H 型钢柱整体一次性浇注。
声屏障基础在底梁上每隔 20m 设一道伸缩缝，缝宽 3cm，声屏障底部以400mm*250mm连系梁，梁上原则上每隔4M设一个出水口，雨水出口处路基边坡修建纵向排水沟。
3、施工准备3.1、材料机具：手推车或翻斗车、镐、锹、手铲、钎、线坠、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、扭矩扳手、电焊机、移动施工平台、钢卷尺、水平尺、钢刷、螺栓间距检验模具、水桶、水舀、漏斗、电子秤、冲击钻、小锤、喷雾器、铁锹、木辘轳、活动爬梯、安全带等。
模板：组合式钢模、弧形工具式钢模四块(或八块)拼装。
卡具、挂钩和零配件。
3.2、作业条件：（1）开挖前场地完成三通一平。
地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。
各项临时设施，如照明、动力、通风、安全设施准备就绪。
（2）熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。
声屏障安全技术一级交底模板
一、工程名称：_______二、工程地点：_______三、施工负责人：_______四、施工时间：_______五、交底内容：一、工程概况1. 声屏障工程是为了降低交通噪声对周边环境的影响，提高居民生活质量而进行的工程。
2. 本工程声屏障采用_______材质，长度为_______米，高度为_______米，总重量约为_______吨。
3. 声屏障基础采用_______形式，基础尺寸为_______米×_______米，埋深为_______米。
二、安全技术措施1. 施工现场应设置明显的警示标志，包括“施工重地”、“禁止通行”等。
2. 施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防尘口罩等。
3. 施工现场应配备必要的安全防护设施，如安全网、安全带、防护栏杆等。
4. 施工人员应接受安全培训，了解本工程的安全技术要求，掌握安全操作规程。
5. 施工过程中，应严格按照设计图纸和施工方案进行施工，确保工程质量。
6. 声屏障基础施工：（1）施工前，应对基础施工区域进行清理，确保场地平整、坚实。
（2）基础施工时，应按照设计要求进行，确保基础尺寸和埋深符合要求。
（3）基础混凝土浇筑时，应控制好混凝土配合比，确保混凝土强度。
（4）基础施工完成后，应对基础进行验收，确保基础质量。
7. 声屏障安装施工：（1）安装前，应对声屏障进行检查，确保无损坏、变形等情况。
（2）安装过程中，应严格按照设计要求进行，确保声屏障安装牢固。
（3）安装时，应注意操作安全，防止发生高处坠落、物体打击等事故。
（4）安装完成后，应对声屏障进行检查，确保安装质量。
三、应急预案1. 发生火灾时，应立即报警，并组织人员进行疏散。
2. 发生触电事故时，应立即切断电源，并进行现场急救。
3. 发生高处坠落事故时，应立即对伤员进行救治，并报告相关部门。
4. 发生物体打击事故时，应立即对伤员进行救治，并报告相关部门。
四、交底要求1. 施工人员应认真听取安全技术交底，确保理解并掌握本工程的安全技术要求。
声屏障安装安全技术交底
声屏障安装安全技术交底一、工程概述在进行声屏障安装工程之前，首先需要对工程的基本情况进行了解。
本次声屏障安装工程位于_____路段，旨在降低道路交通噪声对周边居民和环境的影响。
声屏障的总长度为_____米，高度为_____米，采用_____材料制作。
二、施工准备1、技术准备施工前，应认真熟悉施工图纸和相关技术规范，制定详细的施工方案，并向施工人员进行技术交底。
同时，要对施工现场进行勘察，了解现场的地形、地貌、交通等情况，为施工做好充分准备。
2、材料准备（1）声屏障的材料应符合设计要求，具有良好的吸声、隔声性能和强度。
在材料进场时，应进行严格的检验，确保材料的质量合格。
（2）施工所需的钢材、螺栓、螺母等构配件应规格齐全，质量合格，并按照要求进行防腐处理。
3、人员准备（1）施工人员应具备相关的施工经验和技能，特种作业人员应持证上岗。
（2）施工前，应对施工人员进行安全教育和技术培训，使其了解施工过程中的安全风险和质量要求。
4、设备准备（1）根据施工需要，配备吊车、电焊机、钻孔机等施工设备，并确保设备的性能良好，安全可靠。
（2）对施工设备进行定期维护和保养，保证设备在施工过程中的正常运行。
三、施工工艺流程1、测量放线根据设计图纸，使用全站仪等测量仪器对声屏障的安装位置进行测量放线，确定立柱的中心线和基础的位置，并做好标记。
2、基础施工（1）按照设计要求进行基础开挖，基础的尺寸和深度应符合设计要求。
在开挖过程中，要注意保护地下管线等设施。
（2）基础钢筋的绑扎应符合设计和规范要求，钢筋的间距、长度、直径等应符合要求。
（3）基础混凝土的浇筑应采用商品混凝土，混凝土的配合比应符合设计要求。
在浇筑过程中，要振捣密实，确保混凝土的质量。
3、立柱安装（1）使用吊车将立柱吊起，对准基础中心线，缓慢放下，使立柱插入基础预留孔中。
（2）调整立柱的垂直度和水平度，使其符合设计要求，然后用螺栓将立柱固定在基础上。
4、屏体安装（1）将声屏障屏体运输到施工现场，使用吊车将屏体吊起，对准立柱的卡槽，缓慢放下，使屏体安装在立柱上。
声屏障技术交底
五、安全、环保注意事项
大部分声屏障安装位于高空和临边作业，是安全控制的重要环节：
1、所有施工人员必须带安全帽、防护服，在栏杆边施工必须带安全带；
2、起吊作业时必须做到专人防护，禁止吊臂、吊绳、起吊材料接触接触网；
七、其他注意事项：
1、其他未尽事宜见 茂湛铁路《声屏障工程施工图 茂湛施环-01》；
2、施工过程中出现与设计不符及时向工程部汇报，及时与设计沟通。
路基地段声屏障接地见《铁路综合接地系统》（2009）9301-33：
桥梁地段声屏障接地见《铁路综合接地系统》（2009）9301-18：
⑴
测量接地扁钢预留孔到综合接地系统外露接地螺栓的距离，根据实际情况预计打孔位置，并计算钢板预留孔的位置，做好记录。
⑵根据现场测量结果，利用预制平台下料，并在下料扁钢计算位置上钻孔，用透明胶带粘好对应标记。
四、质量标准及检验方法
⑴采用的原材料及成品应提供相关检验报告，出场检验报告和产品合格证，安装前对材料质量进行检验。
⑵相邻H型钢立柱高程误差和纵向误差均为±5mm。
⑶H型钢立柱的垂直度误差不得大于%。
⑷遮板预留槽高程误差为±5mm。
⑸螺栓外露长度误差为±3mm，螺栓横、纵向偏差为±3mm。
⑹铝合金单元板左右偏差不得大于2mm，上下板缝前后侧差不得大于1mm，相邻单元板高程偏差不得大于2mm。
3、施工时必须设立现场防护员，。
5、声屏障构件的包装材料不得随意丢弃，要集中一起统一处理，通过焚烧或其它措施处理后运至指定的地点进行掩埋，防止对植物造成损害。
六、声屏障施工里程及规格型号：
1、DK65+365~DK65+640（新屋村）线路右侧，为路基隔声式声屏障，声屏障长275米，高米；
声屏障基础施工技术交底
新建杭甬铁路客运专线HYZQ-3标庄桥站改线工程声屏障基础技术交底一、工程概况庄桥站改线声屏障设计里程为：声屏障采用H型钢，基础为现浇钢筋混凝土结构，采用C30混凝土。
钢筋采用HPB235、HPB335级别钢筋，钢筋保护层厚度：柱30mm,，基础40mm。
基础顶设置预埋螺栓和预埋钢板，预埋钢板与H型钢底部钢板螺栓连接。
H型钢距离改线中心线距离要求为4.2m，具体布置见附图1。
二、施工技术方法及质量要求1、位置标高确定声屏障离改线中心距为4.2m，以萧甬线上行线设计线路中心为准，测放站台墙位置。
声屏障基础标高以设计纵断面标高拟合后的标高来控制，顶面高度与设计路肩顶标高一致，控制桩位间距按20m/个控制。
2、土方开挖采用机械开挖，开挖至离设计标高0.1m处后，剩余土方采用人工清底。
开挖后的级配碎石放置路基顶，作为回填土，淤泥外运。
基坑开挖后，要及时报验，并进行垫层施工，防止积水。
基坑垫层采用素混凝土，厚度10cm。
3、钢筋工程所采用的钢筋品种、规格、数量、位置和间距严格按照设计要求施作。
材料要求分类堆放，材料场地硬化。
严禁将钢筋直接放置地面上。
做好材料标识工作，并用防雨布覆盖。
4、预埋螺栓和预埋铁板预埋螺栓采用M36螺栓，长度为860mm，外露长度为145mm。
预埋铁板尺寸为430*430*12。
具体布置见图杭甬客专施图HYZQ-（环）-01-9。
预埋螺栓和预埋铁板的位置必须符合设计要求。
5、模板工程立模先进行挂线放样，模板立在基础砼垫层上，模板应具有足够的强度、刚度和稳定性；要能够承受所浇筑混凝土的侧压力以及施工荷载，要保证结构尺寸的正确性。
要求模板的安装必须稳定牢固，接缝严密，不得漏浆。
模板与混凝土的接触面必须清理干净并涂刷隔离剂。
在浇筑混凝土之前，模板的积水和杂物应清理干净。
所有模板接缝处用双面胶密封。
模板分块制作要以安装方便，脱模、拆除容易为原则，更应考虑到人工搬运方便；同时兼顾到运输、吊装的要求。
声屏障立柱安全技术交底模板
一、交底对象本次安全技术交底对象为参与声屏障立柱施工的全体施工人员、管理人员及监督人员。
二、交底内容1. 工程概况（1）工程名称：[工程名称]（2）工程地点：[工程地点]（3）工程规模：[工程规模]2. 安全生产目标（1）确保施工过程中无人员伤亡事故。
（2）确保施工过程中无环境污染事故。
（3）确保施工过程中无火灾、爆炸等事故。
3. 施工安全注意事项（1）施工前，对施工人员进行安全教育培训，提高安全意识。
（2）施工人员必须佩戴安全帽、安全带等防护用品。
（3）施工现场设置明显的警示标志，禁止无关人员进入施工区域。
（4）施工人员必须遵守施工现场各项规章制度，服从现场管理。
4. 声屏障立柱施工安全要点（1）立柱基础施工1）施工前，对施工人员进行安全技术交底，确保施工人员掌握施工安全要点。
2）立柱基础施工前，对基础进行测量，确保基础位置准确。
3）基础施工时，严格控制混凝土强度，确保基础稳固。
4）施工过程中，加强监测，发现异常情况及时处理。
（2）立柱安装1）立柱安装前，对安装人员进行安全技术交底，确保安装人员掌握施工安全要点。
2）立柱安装时，使用起重机进行吊装，确保吊装过程安全。
3）吊装过程中，严格控制吊装速度，防止吊装物脱落。
4）立柱安装后，进行验收，确保立柱安装质量。
5. 应急预案（1）施工现场发生安全事故时，立即启动应急预案。
（2）事故发生后，迅速采取有效措施，控制事故扩大。
（3）事故发生后，及时上报相关部门，配合事故调查。
（4）对事故原因进行深入分析，制定预防措施，防止类似事故再次发生。
三、交底要求1. 施工单位应将本次安全技术交底内容传达至每一位施工人员。
2. 施工人员应认真学习本次安全技术交底内容，掌握施工安全要点。
3. 施工现场管理人员应加强对施工安全的监督检查，确保施工安全。
4. 施工单位应定期组织安全技术交底，提高施工人员的安全意识。
四、交底人[交底人姓名][交底人职务][交底日期]五、接受人[接受人姓名][接受人职务][接受日期][注：本模板仅供参考，具体内容可根据实际工程情况进行调整。
声屏障安装安全技术交底模板
一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、建设单位：[填写建设单位名称]四、分项工程名称：声屏障安装五、交底部门：[填写交底部门名称]六、交底人：[填写交底人姓名及职务]七、施工期限：[填写施工期限，例如：2023年3月1日至2023年5月31日]八、接受交底班组或员工签名：[填写班组或员工签名]九、交底内容：1. 进入施工现场的安全要求：- 所有进入施工现场的操作人员必须佩戴安全帽，并确保安全帽佩戴正确。
- 作业人员严禁穿高跟鞋、硬底鞋或易滑鞋，以防滑倒。
- 高处作业人员必须佩戴安全带，并做到高挂低用，确保安全带扣紧。
2. 声屏障材料及工具的安全管理：- 在运输和存放声屏障材料时，应确保材料堆放稳固，防止倾倒或滑落。
- 所用工具必须完好无损，如有损坏应及时更换或维修。
- 电动工具在使用前应检查电源线和插头，确保安全。
3. 安装作业的安全措施：- 声屏障安装前，应对安装区域进行清理，确保无障碍物，地面平整。
- 安装过程中，操作人员应站在稳固的位置，避免因站立不稳导致坠落。
- 高处作业时，应设置安全防护设施，如安全网、防护栏杆等。
- 安装声屏障时，应使用适当的吊装设备，并确保吊装设备完好可靠。
4. 吊装作业的安全要求：- 吊装作业前，应对吊装设备进行全面检查，确保其符合安全标准。
- 吊装过程中，操作人员应保持通信畅通，确保指挥信号清晰。
- 吊装作业区域应设置警示标志，提醒过往人员注意安全。
5. 应急处理措施：- 发生意外事故时，应立即停止作业，迅速组织人员进行救援。
- 确保急救设备齐全，并熟悉急救方法。
- 安排专人负责事故调查和处理，及时向上级汇报。
6. 环境保护要求：- 安装过程中，应采取措施减少对周围环境的影响，如噪音、粉尘等。
- 废弃物应按照规定进行处理，不得随意丢弃。
十、注意事项：- 操作人员应严格按照安全技术交底的要求进行作业。
- 加强安全教育培训，提高操作人员的安全意识。
高铁声屏障技术交底
高铁声屏障技术交底一、引言随着高铁的快速发展，其带来的噪声问题也日益受到关注。
为了减少高铁运行对周边环境和居民的影响，高铁声屏障技术应运而生。
声屏障作为一种有效的降噪措施，在高铁建设中发挥着重要作用。
本文将对高铁声屏障技术进行详细的交底，以确保相关施工人员能够准确理解和掌握这一技术。
二、高铁声屏障的定义和作用高铁声屏障是指在高速铁路两侧设置的一种声学障碍物，其主要作用是阻挡和吸收高铁运行时产生的噪声，从而降低噪声对周边环境的影响。
声屏障可以有效地减少列车噪声的传播，保护沿线居民的生活质量，同时也有助于减少对生态环境的破坏。
三、高铁声屏障的类型1、金属声屏障金属声屏障通常由铝板、镀锌板等金属材料制成，具有良好的强度和耐腐蚀性。
其表面可以进行冲孔、压型等处理，以提高吸声效果。
2、非金属声屏障非金属声屏障常见的有混凝土声屏障、玻璃钢声屏障等。
混凝土声屏障具有较高的强度和稳定性，而玻璃钢声屏障则具有重量轻、耐腐蚀等优点。
3、组合式声屏障组合式声屏障结合了金属和非金属材料的优点，通过合理的组合设计，能够达到更好的降噪效果。
四、高铁声屏障的结构组成1、立柱立柱是声屏障的支撑结构，通常采用 H 型钢、工字钢等钢材制作。
立柱的间距和高度根据声屏障的设计要求确定。
2、屏体屏体是声屏障的主要降噪部件，由吸声材料和隔声材料组成。
吸声材料一般采用离心玻璃棉、岩棉等，隔声材料则有 PC 板、亚克力板等。
3、基础基础是声屏障的下部结构，用于将声屏障的荷载传递到地基上。
基础的形式有桩基础、条形基础等，具体根据地质条件和设计要求选择。
4、连接件连接件用于连接立柱、屏体和基础，确保声屏障的整体稳定性。
连接件的质量和安装精度对声屏障的性能有着重要影响。
五、高铁声屏障的设计要点1、声学性能设计根据高铁运行的噪声频谱特性和周边环境的噪声要求，确定声屏障的声学性能指标，如插入损失、降噪系数等。
2、结构设计考虑声屏障所承受的风荷载、列车脉动风荷载、自重等，进行结构强度和稳定性计算，确保声屏障在各种工况下的安全可靠。
声屏障安全技术交底范本模板
一、工程名称：____________________二、工程地点：____________________三、施工单位：____________________四、施工负责人：__________________五、交底时间：____________________六、交底内容：一、工程概况1. 声屏障工程位于____________________，全长____________________米，高____________________米。
2. 声屏障工程分为____________________段，其中本段工程起止桩号为____________________。
二、施工安全注意事项1. 施工现场安全标志、警示标志应齐全，并设置在醒目位置。
2. 施工现场应设置安全防护设施，如围栏、警示带、安全网等。
3. 施工人员必须佩戴安全帽、安全带等个人防护用品。
4. 施工现场应配备消防器材，如灭火器、消防栓等。
5. 施工现场不得堆放易燃、易爆、有毒有害物品。
6. 施工现场应设置安全通道，确保人员疏散畅通。
三、施工安全操作规程1. 施工人员必须按照施工图纸和施工方案进行施工。
2. 声屏障基础施工：（1）挖掘机、装载机等大型设备操作人员必须取得相应资格证书。
（2）挖掘、运输、回填等作业应严格按照施工方案执行，确保施工质量。
（3）施工过程中，应确保施工现场安全，防止人员、设备安全事故发生。
3. 声屏障安装施工：（1）安装人员必须熟悉声屏障的结构、性能和安装要求。
（2）安装过程中，应确保安装牢固，防止因安装不当导致声屏障脱落、倾斜等事故。
（3）施工过程中，应加强现场安全管理，防止人员、设备安全事故发生。
四、施工过程中应注意的问题1. 施工过程中，应密切关注天气变化，遇有大雨、大雪等恶劣天气，应暂停施工。
2. 施工过程中，如发现安全隐患，应立即停止施工，采取措施排除隐患。
3. 施工过程中，如发生安全事故，应立即启动应急预案，及时上报相关部门。
声屏障工程安全技术交底
15.站台上堆放物料和机具时不得侵限，应距站台边缘1.5m，且要堆放稳固。
16.提前将施工计划上报局指挥调度，提醒经过列车鸣笛减速。
17.在施工区段两侧设置显著限速、减速标志。
18.作业人员下道避车时，必须将作业机具、材料移出线路, 放置、堆码牢固,不得侵入限界,两线间不得停留人员和放置机具、材料。
9.起吊过程中严禁吊臂碰触接触网拉线。
10.立柱及单元板安装人员进入现场必须佩戴安全帽、安全带，安全带一段与施工人员相连，另一端连于钢轨扣件上。
11.作业人员在安装插板时间，在外侧利用相邻的立柱拉软包装袋进行拦挡。
12.安装钢立柱与声屏障吸声板时必须用绳子绑好后进行安装，防止安装时材料掉落。
13.严禁坐在高空无遮栏处休息，防止坠落。
3.注意机械设备的安全，应设专人进行机械设备的操作，严格按照操作规程操作。
4.汽车吊在安装作业前需检查车辆正常，钢丝绳等无损伤后方可进行起吊作业。
5.起吊前检查成品、半成品包装带是否牢固，捆绑需结实可靠。
6.施工用的小型机具必须用绳子固定，防止坠落伤人。
7.起吊过程中设专人进行指挥作业。
8.起吊过程中严禁吊臂下有人通过或者停留。
安全技术交底书
交底单位：安全质量环保科 编号：ZH.AZK.2016-001
主送单位
声屏障架子队
第 1 页/共 3 页
工程(序)名称
声屏障
交底日期
1.在整个施工过程中，将贯彻“安全第一，预防为主”的方针，力保安全管理目标：杜绝重伤及人身伤亡事故，确保施工设备运转安全。
2.组织施工人员做好班前安全教育，强调施工中的安全注意事项。
声屏障安装技术交底
声屏障安装技术交底一、工程概述在本次工程项目中，为了有效降低交通噪音对周边环境的影响，提高居民的生活质量，将在指定路段安装声屏障。
声屏障的安装长度为_____米，高度为_____米，采用_____材质。
二、施工准备1、技术准备施工前，应熟悉施工图纸，明确声屏障的安装位置、高度、长度及结构形式等技术要求。
编制施工方案，确定施工工艺、施工流程及质量控制要点。
对施工人员进行技术交底，使其了解施工工艺和质量要求。
2、材料准备声屏障板材：应符合设计要求，具备良好的隔音性能和耐候性，板材表面应平整、无裂缝、无破损。
立柱：立柱材质为_____，规格应符合设计要求，立柱表面应进行防腐处理。
连接件：包括螺栓、螺母、垫圈等，应符合国家标准，强度应满足设计要求。
密封材料：用于声屏障板材之间的密封，应具有良好的密封性能和耐候性。
3、施工机具准备吊车：用于吊运声屏障立柱和板材。
电焊机：用于焊接立柱与基础预埋件。
扳手：用于紧固螺栓。
水平仪、经纬仪：用于测量立柱的垂直度和水平度。
4、现场准备清理施工现场，确保施工场地平整、无障碍物。
按照设计要求，对基础进行验收，基础的强度、尺寸、平整度等应符合设计要求。
在施工现场设置警示标志，确保施工安全。
三、施工工艺流程1、测量放线根据施工图纸，使用经纬仪和水准仪，在基础上放出立柱的中心线和标高控制线。
测量放线应准确无误，误差应控制在允许范围内。
2、立柱安装将立柱吊起，使其中心线与基础上的中心线对齐，然后缓慢放下立柱，使立柱插入基础预埋件中。
立柱插入预埋件后，使用电焊机将立柱与预埋件焊接牢固，焊接质量应符合设计要求和相关标准。
立柱安装完成后，使用水平仪和经纬仪测量立柱的垂直度和水平度，如不符合要求，应及时调整。
3、声屏障板材安装从一端开始，将声屏障板材依次插入立柱的卡槽中，板材之间应紧密贴合，不得有缝隙。
板材安装完成后，使用螺栓将板材与立柱固定牢固，螺栓应拧紧，不得松动。
4、密封处理在声屏障板材之间的缝隙处，使用密封材料进行密封处理，确保声屏障的隔音效果。
高速公路声屏障三级安全技术交底模板
一、交底目的为确保高速公路声屏障施工过程中的安全，降低安全事故发生的风险，提高施工人员的安全意识，特制定本安全技术交底。
二、交底对象1. 施工单位项目经理、技术负责人、安全员、施工班组负责人及全体施工人员。
2. 监理单位、设计单位等相关人员。
三、交底内容1. 施工现场安全管理制度（1）严格遵守国家及地方有关安全生产的法律法规，执行安全生产标准化要求。
（2）施工现场必须设立安全警示标志，确保警示标志醒目、规范。
（3）施工人员必须佩戴安全帽、反光背心等个人防护用品。
（4）施工现场应设置安全通道，确保人员安全通行。
2. 施工工艺及安全注意事项（1）声屏障安装前，应对施工人员进行技术交底，确保施工人员了解施工工艺及安全注意事项。
（2）安装声屏障时，应遵循自下而上、先左后右的原则进行。
（3）在安装声屏障时，严禁施工人员攀登、跨越声屏障，以免发生坠落事故。
（4）安装声屏障时，严禁施工人员站在声屏障上作业，以免发生倾倒事故。
（5）声屏障安装过程中，应确保安装牢固，防止因风吹、雨淋等原因导致声屏障倾倒。
3. 机械设备安全操作（1）施工现场机械设备应按照操作规程进行操作，确保机械设备运行正常。
（2）操作人员应持证上岗，熟悉机械设备性能及操作方法。
（3）机械设备作业时，应确保操作人员安全距离，防止发生机械伤害。
（4）机械设备作业完毕后，应将设备停放在安全位置，切断电源，确保安全。
4. 临时用电安全（1）施工现场临时用电必须按照国家相关标准进行设计、安装和使用。
（2）临时用电线路应采用绝缘导线，并按照规定进行架设。
（3）施工现场临时用电设备应定期检查，确保设备安全可靠。
（4）施工人员不得擅自改动临时用电线路，如需改动，应报请相关部门审批。
5. 环境保护及文明施工（1）施工现场应按照国家及地方有关环境保护的法律法规进行施工。
（2）施工现场应设置环保设施，确保施工过程中的废水、废气、噪声等污染物达标排放。
（3）施工现场应保持整洁，不得乱堆乱放材料、垃圾等，确保文明施工。
声屏障安全技术交底范本模板
一、交底项目：声屏障施工二、交底时间：____年__月__日三、交底地点：____施工地点四、交底人员：项目技术负责人、安全员、施工队长、班组长及全体施工人员五、交底内容：一、工程概况1. 项目名称：____工程2. 声屏障施工范围：____区域3. 施工期限：____年__月__日至____年__月__日二、施工工艺及流程1. 声屏障基础施工：（1）按照设计图纸要求，进行基础施工，确保基础平整、坚实。
（2）根据地质情况，合理选择基础类型，如桩基础、条形基础等。
（3）基础施工过程中，严格按照施工规范进行，确保基础质量。
2. 声屏障安装：（1）根据设计图纸要求，进行声屏障构件的加工、制作。
（2）安装前，对构件进行质量检查，确保无变形、裂缝等缺陷。
（3）按照施工规范进行安装，确保安装牢固、美观。
三、安全技术措施1. 施工现场安全措施：（1）施工现场设置安全警示标志，明确危险区域。
（2）施工人员进入施工现场必须佩戴安全帽、安全带等防护用品。
（3）高空作业人员必须系好安全带，使用安全绳，确保安全。
（4）施工现场禁止吸烟、酒后作业、违章操作等。
2. 声屏障基础施工安全措施：（1）挖掘机、装载机等施工机械操作人员必须具备相应操作资格。
（2）挖掘、装载、运输等作业过程中，确保人员安全，防止发生意外。
（3）挖掘、装载、运输过程中，注意防止车辆、设备碰撞声屏障基础。
3. 声屏障安装安全措施：（1）安装人员必须熟悉安装工艺，掌握安全操作规程。
（2）安装过程中，确保构件平稳放置，防止构件坠落。
（3）安装过程中，注意防止高空坠落、物体打击等事故。
四、应急预案1. 高空坠落事故：（1）立即停止作业，组织人员进行救援。
（2）对伤员进行初步急救，并拨打急救电话。
（3）事故发生后，立即上报相关部门，并做好事故调查处理。
2. 物体打击事故：（1）立即停止作业，组织人员进行救援。
（2）对伤员进行初步急救，并拨打急救电话。
（3）事故发生后，立即上报相关部门，并做好事故调查处理。
声屏障工程技术交底
144
2.0
1～5
轻型非金属
4
合计
556
2、路基声屏障设置位置表
序号
敏感点位置
起止里程
位置
长度（m）
高度（m）
备注
1
保安村
DK11+000～DK11+234
右
234
2.5
非金属
2
保安村
DK11+378～DK11+750
右
372
2.5
非金属
3
西厢王
DK13+800～DK14+550
右
750
2.5
非金属
3、路基段声屏障基础采用挖孔灌注桩，桩间距4.0m，当跨越间距超过4.0m的涵洞和桥梁段时基础间距采用2.0m，路基段声屏障立柱采用200mm*200mmH型钢，桥梁段和涵洞段声屏障立柱采用150mm*150mmH型钢，所有H型钢立柱与底板出厂前焊接在一起。
二、设计参数
1、风荷载：基本风压不大于0.65KN/㎡，列车风压不大于0.26KN/㎡，地震基本烈度：Ⅵ度。
编制者：复核者：
接收者：负责人：
工程技术交底书
主送单位
施工队
日期
2014.6.15
工程名称
声屏障
根据图号
吕临（孟）施环-01
7、声屏障排水：路基段声屏障每隔4.0m设置排水口，排水口对应路基边坡排水槽设置，路基边坡上无排水槽时，出水口对应的路基边坡进行防护，避免声屏障排水冲刷路基边坡。
8、声屏障安全门：路基段声屏障每500m设一处安全门，安全门对应的路基边坡处应有人行台阶，桥梁段每150m设一处电缆检修门。
5、正常使用条件下声屏障主体结构设计使用年限50年，吸隔声材料的使用年限25年，并具备便于更换声屏障单元板的条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工时先桩后梁。施工工艺流程见下图。
技 术 交 底 记 录（附页）
本次针对3.3测量放线
根据预先确定好的桩孔位置，采用全站仪将桩心位置精确放出，并钉立十字护桩，以便于随时恢复桩心位置进行检查。
3.4桩基成孔
（1）采用人工挖孔成孔，所挖土方采用自卸汽车运至指定地点弃土。
（2）施工过程中遇到土工膜或土工格栅时应采用人工切割，避免对邻近土工合成材料产生撕裂、拉伸等破坏；遇到CFG桩或水泥搅拌桩时应凿除，以确保设计桩长；孔底遇地下水时可于孔底一侧挖降水井，边抽水边开挖。
见附表：
3、技术要求和质量标准
见附表：
4、施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”项目、代号）
见附表：
5、附图
见附表：
交底人
签章
接底人
工班长：
操作者：
注：此表写不下可用附页。
技 术 交 底 记 录（附页）
本次针对DK176+550-DK176+847.92路基声屏障基础施工进行技术交底。
（7）钢筋的弯制尺寸应符合设计和规要求。根据设计图纸及相关规要求进行钢筋下料，并将弯制好的各种钢筋分类存放，设立标识牌，以防错用。
3.6安装地脚螺栓
地脚螺栓和预埋钢板均采用工厂加工，成型后运往现场安装。安装时先用预埋钢板上下的薄螺母将地脚螺栓和预埋钢板组装成整体，然后依据放好的桩轴线进行安装，安装好后将预埋件与桩体钢筋焊接牢固。
技 术 交 底 记 录
工程名称
新建至铁路客运专线GDK172+152-DK176+847.92路基工程
分部（分项）工程
DK176+550-DK176+847.92
右侧路基声屏障
交底项目
路基声屏障施工图纸名称、源自号吉珲施环011、工期及主要工作量：构造、尺寸、限界要求：
见附表：
2、主要设备、材料、构件的型号、规格和质量要求（包括下料单名称编号）
3.5制作、安装钢筋笼
（1）钢筋笼于钢筋加工场加工成型后运往现场验收、吊装就位。
（2）保护层厚度不小于70㎜，采用C30预制混凝土滚轮垫块控制。垫块焊接在架立箍筋上,每一断面对称设置4个。
（3）钢筋笼主筋应通长，若需接长时采用焊接接长，其搭接长度不小于200㎜，同一
技 术 交 底 记 录（附页）
断面的接头数量不得超过总根数的50%。架立箍筋安装在主筋侧，分别设在钢筋笼的上中下三处，与主筋之间采用点焊固定；螺旋箍筋安装在主筋外侧，与主筋之间采用铅丝绑扎固定。
3.7安装桩体上部模板、校正地脚螺栓
底梁以下-0.42m至-0.62m部分采用木模，固定采用斜撑，-0.62m以下外露部分采用砖模。模板安装好后由专业测量人员进行预埋件位置和高程检查、校正。模板位置必须准确、牢固，以免出现涨模等造成电缆槽无法安装。
3.8浇注桩体混凝土
（1）混凝土采用搅拌站集中拌合，砼运输车运至现场浇注。
（2）路基声屏障基础包括钢筋混凝土钻孔桩和钢筋混凝土底梁，钻孔桩间距4.0m，直径0.8m，桩长6m，混凝土强度等级C30，钢筋最小保护层厚度70mm。底梁高度0.42m，宽度0.5m，混凝土强度顶级C30，钢筋最小保护层厚度40㎜。
（3）桩基础施工前应先做静载试验，分别作水平、竖向承载力试验，其中，水平承载力（标准值）：43KN，竖向承载力（标准值）：65KN，按照试桩设计要求，试桩根数不小于总桩数的1%，当试桩承载力达到要求时方可大面积施工。
（2）混凝土浇筑前须将桩头凿毛；将底梁浮土、杂物等清理干净；将地脚螺栓顶部套丝部分包裹油布；将预埋钢板顶面覆盖一层防污棉毡。
（4）钢筋进场必须有出厂合格证，并按批抽取试件做力学性能和工艺性能试验，复验合格后方允许使用到工程中。
（5）钢筋存放须按不同规格、型号、等级、品种、牌号分批验收、分别存放、设立标识牌。
（6）钢筋加工前，必须经过调直和除锈，做到钢筋平直无局部弯折，表面洁净，无油渍、油漆、鳞锈等。采用冷拉法调直钢筋时，Ⅰ级钢筋的冷拉率不宜大于2%， HRB335牌号钢筋的冷拉率不宜大于1%。
（2）入模采用溜槽加串桶的方式，振捣采用插入式振动棒，随浇随振捣，桩体混凝土一次浇筑至底梁下部（-0.42m），连续灌注、均匀振捣，严禁出现断桩、错颈现象。
3.9安装底梁底模
底梁底模采用组合钢模板，方木加楔支承。
3.10安装底梁钢筋、预埋件
（1）待桩体检测合格后，开始绑扎底梁钢筋，底梁钢筋采用钢筋加工场弯制成型后运至现场绑扎，绑扎采用铅丝。
DK176+550-DK176+847.92路基声屏障设置位于右侧路基边坡，距离右线中心距离为4.85m。本段路基采用H型钢立柱插入式声屏障。声屏障高3m，底部设有钻孔桩基础，钻孔桩长为6m，桩径0.8m，桩间距4m。桩身采用 C30 钢筋砼，桩顶设路基声屏障底梁，声屏障基础与上部 H 型钢柱整体一次性浇注。声屏障基础在底梁上每隔24m设一道伸缩缝，缝宽2cm。
3.11安装底梁侧模板
底梁侧模采用组合钢模板，固定采用“∏”型撑。预埋件凹口处采用35㎜厚方木隔段。
3.12地脚螺栓位置校正
浇注混凝土前必须由专业测量人员对地脚螺栓、定位钢板的位置和顶面高程进行精确校正，直至符合要求方允许浇筑混凝土。
3.13浇注底梁混凝土
（1）底梁混凝土采用拌合站集中拌合，混凝土运输车运至现场，人工入模浇注，插入式振动棒振捣。
一、设计资料
1、本段采用下列设计图纸
新建铁路至线声屏障工程图（吉珲施环01）
二、主要工程数量及工期安排
1、主要工程数量：
C30混凝土276m³；
HPB235钢筋24.76t
2、工期安排：
2012年8月10日～2012年10月30日
三、工艺流程及操作步骤
3.1施工准备
（1）声屏障基础桩位由桥梁、涵洞向两侧依次进行，基础中心横向距右线中心4.85m，位于电缆糟外侧，在与电缆井重复设置地段，声屏障基础断开。
技 术 交 底 记 录（附页）
（2）L形地脚螺栓预埋：采用螺母将预埋钢板和地脚螺栓固定成整体，然后整体预埋，要求标高、位置准确。
（3）底梁混凝土保护层厚度40㎜，采用C30预制混凝土垫块控制。
（4）在安装钢筋的同时，路肩排水管、电缆槽排水管须同时预埋。
（5）另外，按照100m/处进行接地端子设置，接地端子设于接触网基础处，采用桥隧型接地端子，接地端子焊接与靠近线路侧的锚栓上，露出预埋钢板表面，通过不锈钢连接线与路基电缆槽接地端子连接。
