第三章第五节百分表
百分表的使用及读数课件
目录
01 百分表的分类 02 钟表式百分表
的结构
03 百分表的读数 方法 04 百分表使用 及注意事项 5
百分表的分类
钟表式百分表
优点：使用范围广泛，寿命长， 可靠
缺点：只能测出相对值，不能测 出绝对值
电子数显百分表
优点：使用范围广泛，直观，可 靠
6
百分表的分类
内径百分表 测量不同直径、不同深度的
10
目录
01 百分表的分类 02 钟表式百分表
的结构
03 百分表的读数 方法 04 百分表使用 及注意事项 11
百分表
——读数方法
想一想？ 量具读数黄金三步骤：
第一步 ：读整数
第二步 ：读小数
第三步 ：求和
实现
12
读数：
百分表
——读数方法
1.读整数。在小指针上读出整数。 该表小指针对应的整数值为1mm.
钟表式百分表—结构
百分表大表盘刻度分为100格， 大指针回转一圈即为1mm的移动 量，所以大表盘的每一格为 0.01mm，那它的精度就为0.01mm。
小表盘中的小指针每移动一格 为1mm。
0-3mm、0-5mm、0针 偏转1格；当量头每移动1mm时， 大指针偏转1周，小指针偏转1格。
2.读小数。以零位线为基准，读出 大指针与表盘上哪一条刻线对齐， 用该刻线的顺序乘以百分表的分度 值，读出小数部分65x0.01=0.65mm
3.求和。将整数和小数相加，即为 被测尺寸数值。故1+0.65=1.65mm
实实现现
13
百分表
0+0.87=0.87mm 判断整数部分取0 还取1mm,主要是看 大指针是否有过0刻 度（100）。
《百分表使用方法》课件
正确使用百分表
1 准确量取值
使用百分表时，需要注意准确量取值，以确保测量结果的准确性。
2 避免不当使用
在使用百分表过程中，不可将百分表倒置或过度扭转量杆，也不可敲打或撞击百分表。
1
什么是百分表
百分表是测量小的线性尺寸或转角的
百分表的部件
2
工具，用来测量精细物品的尺寸和角 度。
百分表包括主轴、刻度盘、量杆、测
百分表使用方法
# 百分表使用方法 ## 什么是百分表 - 百分表是测量小的线性尺寸或转角的工具 ## 百分表的部件 - 主轴、刻度盘、量杆、测量爪等 ## 百分表的使用步骤 1. 将测量爪移动到待测量物上 2. 旋转量杆，使测量爪夹紧物体 3. 观察百分表刻度盘上的刻度值，读取测量结果 ## 如何保养百分表 - 定期进行清洁、涂油等保养措施 - 避免碰撞和强烈的震动 ## 使用百分表的注意事项 - 必须准确量取值
量爪等部件，每个部件都有自己独特
的功能。
3
百分表的使用步骤
使用百分表时，首先将测量爪移动到
待测量物上，然后旋转量杆夹紧物体，
如何保养百分表
4
最后读取刻度盘上的刻度。
为了保持百分表的准确性和寿命，需 要定期进行清洁、涂油和避免碰撞、
强烈震动等。
什么是百分表
百分表是一种测量小的线 性尺寸或转角的工具，广 泛应用于制造业和科学研 究领域。
百分表的部件
主轴、刻度盘、量 杆、测量爪等，各 个部件协同工作， 确保准确测量。
百分表的使 用步骤
测量爪移动，量杆 旋转，读取刻度盘 上的刻度值，得出 测量结果。
如何保养百 分表
定期清洁、涂油， 避使用百分表时，需要将测 量爪移动到待测物上，然 后旋转量杆夹紧物体，最 后读取刻度盘上的刻度。
百分表的结构及读数方法(图解)
百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。
百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。
在学习百分表的读数前，必须对百分表的结构有所掌握。
掌握了结构后，那读数就不难理解了。
百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。
下面来列图，逐步理解百分表的读数方法：例1：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.01为0.87mm）=0.87mm例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.65为0.65mm）=1.65mm例3：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.97为0.97mm）=1.97mm例四：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm）+（读大指针转过的刻度线（即小数部分），并乘以0.67为0.67mm）=2.67mm例五：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.35为0.35mm）=0.35mm例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.08为0.08mm）=0.08mm例七：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.02为0.02mm）=0.02mm例八：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.07为0.07mm）=0.07mm例九：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.27为0.27mm）=0.27mm使用百分表的注意事项1）使用前，应检查测量杆活动的灵活性。
百分表的结构及读数方法(图解)
百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。
百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。
在学习百分表的读数前，必须对百分表的结构有所掌握。
掌握了结构后，那读数就不难理解了。
百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以，然后两者相加，即得到所测量的数值。
下面来列图，逐步理解百分表的读数方法：例1：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例3：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例四：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例五：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例七：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例八：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例九：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=使用百分表的注意事项1）使用前，应检查测量杆活动的灵活性。

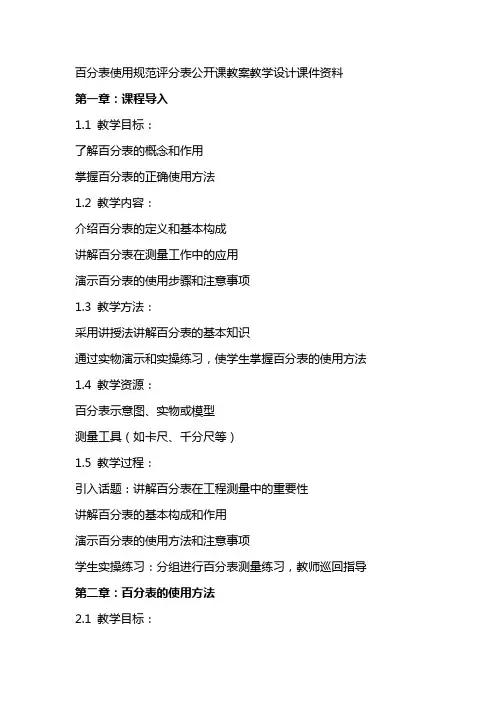

百分表使用规范评分表公开课教案教学设计课件资料
百分表使用规范评分表公开课教案教学设计课件资料第一章：课程导入1.1 教学目标：了解百分表的概念和作用掌握百分表的正确使用方法1.2 教学内容：介绍百分表的定义和基本构成讲解百分表在测量工作中的应用演示百分表的使用步骤和注意事项1.3 教学方法：采用讲授法讲解百分表的基本知识通过实物演示和实操练习，使学生掌握百分表的使用方法1.4 教学资源：百分表示意图、实物或模型测量工具（如卡尺、千分尺等）1.5 教学过程：引入话题：讲解百分表在工程测量中的重要性讲解百分表的基本构成和作用演示百分表的使用方法和注意事项学生实操练习：分组进行百分表测量练习，教师巡回指导第二章：百分表的使用方法2.1 教学目标：掌握百分表的正确使用步骤学会如何读取百分表的测量结果2.2 教学内容：讲解百分表的使用步骤：包括校准、测量、读数等介绍百分表的读数方法和注意事项2.3 教学方法：采用讲解法讲解百分表的使用步骤和读数方法通过实操练习，使学生熟练掌握百分表的使用技巧2.4 教学资源：百分表实物或模型测量工具（如卡尺、千分尺等）2.5 教学过程：讲解百分表的使用步骤：校准、测量、读数等讲解百分表的读数方法和注意事项学生实操练习：分组进行百分表测量练习，教师巡回指导第三章：百分表的校准与调整3.1 教学目标：学会如何校准百分表掌握百分表的调整方法3.2 教学内容：讲解百分表的校准方法：包括校准工具的使用和校准步骤介绍百分表的调整方法：包括调整螺钉的松紧度等3.3 教学方法：采用讲解法讲解百分表的校准和调整方法通过实操练习，使学生熟练掌握百分表的校准和调整技巧3.4 教学资源：百分表实物或模型校准工具（如标准针等）3.5 教学过程：讲解百分表的校准方法：使用校准工具进行校准讲解百分表的调整方法：调整螺钉的松紧度等学生实操练习：分组进行百分表校准和调整练习，教师巡回指导第四章：百分表的测量误差及减小方法4.1 教学目标：了解百分表的测量误差来源学会如何减小百分表的测量误差4.2 教学内容：讲解百分表的测量误差来源：包括仪器误差、环境误差等介绍减小百分表测量误差的方法：包括仪器校准、环境控制等4.3 教学方法：采用讲解法讲解百分表的测量误差来源和减小方法通过实操练习，使学生了解减小测量误差的重要性4.4 教学资源：百分表实物或模型测量工具（如卡尺、千分尺等）4.5 教学过程：讲解百分表的测量误差来源：仪器误差、环境误差等讲解减小百分表测量误差的方法：仪器校准、环境控制等学生实操练习：分组进行百分表测量练习，教师巡回指导第五章：百分表在工程测量中的应用实例5.1 教学目标：了解百分表在工程测量中的应用实例学会如何利用百分表解决实际测量问题5.2 教学内容：讲解百分表在工程测量中的应用实例：包括机械加工、质量检测等介绍如何利用百分表解决实际测量问题：测量方案制定、数据处理等5.3 教学方法：采用讲解法讲解百分表在工程测量中的应用实例通过实操练习，使学生了解百分表在实际测量中的应用价值5.4 教学资源：百分表实物或模型测量工具（如卡尺、千分尺等）第六章：百分表测量方案的制定6.1 教学目标：学会如何制定百分表测量方案掌握制定测量方案的基本原则讲解制定百分表测量方案的步骤：确定测量目标、选择合适的百分表、制定测量方法等介绍制定测量方案的基本原则：包括准确性、可靠性、效率等6.3 教学方法：采用讲解法讲解制定百分表测量方案的步骤和基本原则通过实操练习，使学生熟练掌握制定测量方案的方法6.4 教学资源：百分表实物或模型测量工具（如卡尺、千分尺等）6.5 教学过程：讲解制定百分表测量方案的步骤：确定测量目标、选择合适的百分表、制定测量方法等讲解制定测量方案的基本原则：包括准确性、可靠性、效率等学生实操练习：分组进行百分表测量练习，教师巡回指导第七章：百分表测量数据处理7.1 教学目标：学会如何处理百分表测量数据掌握处理测量数据的基本方法7.2 教学内容：讲解处理百分表测量数据的步骤：数据记录、数据整理、数据分析等介绍处理测量数据的基本方法：包括平均值法、中位数法、极差法等采用讲解法讲解处理百分表测量数据的步骤和基本方法通过实操练习，使学生熟练掌握处理测量数据的方法7.4 教学资源：百分表实物或模型测量工具（如卡尺、千分尺等）7.5 教学过程：讲解处理百分表测量数据的步骤：数据记录、数据整理、数据分析等讲解处理测量数据的基本方法：包括平均值法、中位数法、极差法等学生实操练习：分组进行百分表测量练习，教师巡回指导第八章：百分表在机械加工中的应用8.1 教学目标：了解百分表在机械加工中的应用实例学会如何利用百分表进行机械加工过程中的测量和调整8.2 教学内容：讲解百分表在机械加工中的应用实例：包括尺寸测量、位置测量、形状测量等介绍如何利用百分表进行机械加工过程中的测量和调整：测量方法、调整方法等8.3 教学方法：采用讲解法讲解百分表在机械加工中的应用实例通过实操练习，使学生了解百分表在机械加工中的应用价值百分表实物或模型测量工具（如卡尺、千分尺等）8.5 教学过程：讲解百分表在机械加工中的应用实例：尺寸测量、位置测量、形状测量等讲解如何利用百分表进行机械加工过程中的测量和调整：测量方法、调整方法等学生实操练习：分组进行百分表测量练习，教师巡回指导第九章：百分表在质量检测中的应用9.1 教学目标：了解百分表在质量检测中的应用实例学会如何利用百分表进行产品质量的测量和评估9.2 教学内容：讲解百分表在质量检测中的应用实例：包括尺寸测量、形状测量、表面质量测量等介绍如何利用百分表进行产品质量的测量和评估：测量方法、评估标准等9.3 教学方法：采用讲解法讲解百分表在质量检测中的应用实例通过实操练习，使学生了解百分表在质量检测中的应用价值9.4 教学资源：百分表实物或模型测量工具（如卡尺、千分尺等）9.5 教学过程：讲解百分表在质量检测中的应用实例：尺寸测量、形状测量、表面质量测量等讲解如何利用百分表进行产品质量的测量和评估：测量方法、评估标准等学生实操练习：分组进行百分表测量练习，教师巡回指导第十章：百分表使用的安全与维护10.1 教学目标：了解百分表使用中的安全注意事项学会如何对百分表进行正确的维护和保养10.2 教学内容：讲解百分表使用中的安全注意事项：包括正确操作、防止损坏等介绍如何对百分表进行正确的维护和保养：清洁、第十一章：百分表使用的法律法规和标准11.1 教学目标：了解百分表使用相关的法律法规和标准学会如何正确遵守和应用相关法律法规和标准11.2 教学内容：讲解与百分表使用相关的国家法律法规和行业标准介绍如何在实际工作中正确遵守和应用相关法律法规和标准11.3 教学方法：采用讲解法讲解与百分表使用相关的法律法规和标准通过案例分析，使学生了解法律法规和标准在实际工作中的应用11.4 教学资源：国家法律法规和行业标准的文本或宣传资料11.5 教学过程：讲解与百分表使用相关的国家法律法规和行业标准分析案例，讨论如何在实际工作中正确遵守和应用相关法律法规和标准第十二章：百分表使用的创新与改进12.1 教学目标：激发学生对百分表使用的创新意识学会如何对百分表使用进行改进和优化12.2 教学内容：讲解百分表使用的创新方法和思路介绍如何对百分表使用进行改进和优化12.3 教学方法：采用讲解法讲解百分表使用的创新方法和思路通过小组讨论和实操练习，使学生学会对百分表使用进行改进和优化12.4 教学资源：相关创新和改进的案例或宣传资料12.5 教学过程：讲解百分表使用的创新方法和思路小组讨论如何对百分表使用进行改进和优化学生进行实操练习，尝试实施改进和优化方案第十三章：百分表使用的评估与改进13.1 教学目标：学会如何对百分表使用进行评估和监控掌握对百分表使用进行持续改进的方法13.2 教学内容：讲解百分表使用的评估方法和指标介绍如何对百分表使用进行持续改进13.3 教学方法：采用讲解法讲解百分表使用的评估方法和指标通过实操练习和小组讨论，使学生掌握对百分表使用进行持续改进的方法13.4 教学资源：相关评估和改进的案例或宣传资料13.5 教学过程：讲解百分表使用的评估方法和指标学生进行实操练习，进行评估和监控小组讨论如何对百分表使用进行持续改进第十四章：百分表使用的拓展与应用14.1 教学目标：了解百分表在其他领域的应用学会如何将百分表的使用拓展到其他领域14.2 教学内容：讲解百分表在其他领域的应用实例介绍如何将百分表的使用拓展到其他领域14.3 教学方法：采用讲解法讲解百分表在其他领域的应用实例通过小组讨论和实操练习，使学生学会将百分表的使用拓展到其他领域14.4 教学资源：相关拓展和应用的案例或宣传资料14.5 教学过程：讲解百分表在其他领域的应用实例小组讨论如何将百分表的使用拓展到其他领域学生进行实操练习，尝试实施拓展和应用方案第十五章：课程总结与评价15.1 教学目标：总结课程所学内容评价学生的学习效果15.2 教学内容：总结课程所学百分表使用规范评分表公开课教案教学设计课件资料的主要内容评价学生的学习效果和掌握程度15.3 教学方法：采用讲解法总结课程所学内容通过课程考试或评价，评价学生的学习效果15.4 教学资源：相关课程资料或考试材料15.5 教学过程：总结课程所学内容进行课程考试或评价，评价学生的学习效果重点和难点解析本文主要介绍了百分表使用规范评分表公开课教案教学设计课件资料，内容包括百分表的概念和作用、使用方法、校准与调整、测量误差及减小方法、工程测量中的应用实例、测量方案制定、数据处理、机械加工中的应用、质量检测中的应用、使用的安全与维护、法律法规和标准、创新与改进、评估与改进、拓展与应用以及课程总结与评价。
百分表使用方法 ppt课件
与内径表接触。 2）在不使用时，要摘下百分表，使表解除其 所有负荷，让测量杆处于自由状态。 3）成套保存于盒内，避免丢失与混用。
ppt课件
9
杠杆百分表
杠杆百分表又被称为杠杆表或靠表，是 利用杠杆－齿轮传动机构或者杠杆－螺旋传 动机构，将尺寸变化为指针角位移，并指示 出长度尺寸数值的计量器具。由于其体积小、 精度高，因此适于一般百分表难以测量的场 所。测量工件几何形状误差和相互位置正确 性，并可用比较法测量长度。
ppt课件
13
3）检测轴向窜动和端面跳动
检验车床主轴轴向窜动量时，在主轴锥孔内插入一根短锥
检验棒，在检验棒中心孔放一颗钢珠，将千分表固定在车 床上，使千分表平测头顶在钢珠上，如图所示位置A，沿主 轴轴线加一力F，旋转主轴进行检验，千分表读数的最大差
值，就是主轴轴向窜动的误差。
ppt课件
14
百分表
百分表的圆表盘上印制有100 个等分刻度，即每一分度 值相当于量杆移动0.01毫米，如图所示。若在圆表盘上印制 有1000个等分刻度 ，则每一分度值为0.001毫米，这种测量 工具即称为千分表。
ppt课件
1
百分表
百分表是一种精度较高的比较量具，主 要用于检测工件的形状和位置误差,也可在机 床上于工件的安装找正。它只能测出相对数 值，不能测出绝对值。
4）检测同轴度
内外圆同轴度的检验，在排除内外圆本身的形状误差时， 可用圆跳动量的 来计分表或扛杆表检验（图5）。百分表 （杠杆表）在工件转一周的读数，就是工件的圆跳动。以外 圆为基准时，把工件放在V形铁上，如图所示，用杠杆表检
验。这种方法可测量不能安装在心轴上的工件。
百分表使用和读数课件
将实际测量值与标准值进行比较，判断工件是否符合要求。
注意事项
01
02
03
轻拿轻放
避免剧烈震动或撞击，以 免影响测量精度。
定期检查
定期对百分表进行检查和 维护，确保其正常工作和 延长使用寿命。
环境条件
在适宜的环境条件下进行 测量，避免高温、低温、 潮湿等环境因素对测量结 果的影响。
03
百分表的读数技巧
测量工件尺寸
百分表可以用来测量工件的长度、宽度、厚度等尺寸，精度高，能 够满足机械加工中对尺寸精度的要求。
检测平面度、圆度和圆柱度
百分表能够检测工件的平面度、圆度和圆柱度等形位公差，帮助工 人判断工件是否符合加工要求。
调整机床和刀具
通过使用百分表，可以精确地调整机床和刀具的位置和角度，从而 提高加工精度和效率。
02
百分表的使用方法
安装与调试
安装
将百分表安装在测量轴或固定的 工作台上，确保安装稳固，避免 测量过程中发生晃动。
调试
调整百分表的测量范围，使其与 被测工件的尺寸相匹配，并确保 测量头与被测表面接触良好。
操作步骤
校零
在测量前，先将百分表调整到零位，以确保测量准确性。
测量
将测量头与被测表面接触，轻轻压下测量杆，观察百分表指针的 偏转量，记录读数。
百分表使用和读数课件
目录
• 百分表简介 • 百分表的使用方法 • 百分表的读数技巧 • 百分表维护与保养 • 百分表应用实例
01
百分表简介
百分表的定义
总结词
百分表是一种测量长度相对差异的量具，通过指针的转动来显示测量结果。
详细描述
百分表是一种精确的测量工具，通常用于测量长度、深度、宽度等参数的相对 差异。它由一个测量杆和一个旋转指针组成，通过比较测量杆的长度变化来显 示差异。
百分表的使用方法和读数方法
百分表的使用方法和读数方法1. 百分表的概述百分表，又称为百分测微器，是一种用于测量物体长度、厚度、直径等微小尺寸的测量工具。
它由主尺、游标和测量夹组成，通过游标的移动来测量物体的尺寸。
2. 百分表的使用方法使用百分表进行测量时，需要按照以下步骤进行操作：步骤1：准备工作将百分表放置在平稳的工作台上，并确保百分表的测量夹已经打开，游标处于初始位置。
步骤2：夹持物体将需要测量的物体放置在百分表的测量夹中，并轻轻夹紧，确保物体不会滑动或晃动。
步骤3：调整游标通过旋转百分表的主尺，使得游标的刻度与物体接触并轻轻压在物体上。
步骤4：读取游标位置观察游标的位置，并读取游标上对应的刻度数值。
百分表上刻度的最小单位通常为0.01毫米或0.001毫米，因此可以获得较为精确的测量结果。
步骤5：记录测量结果将读取到的游标位置记录下来，并进行必要的单位换算，得到最终的测量结果。
步骤6：重复测量如果需要多次测量同一物体，可以重复以上步骤，确保测量的准确性和一致性。
3. 百分表的读数方法在读取百分表的测量结果时，需要注意以下几点：读取主尺刻度百分表的主尺上通常刻有毫米或厘米的刻度，读取主尺上游标对应的刻度值。
读取游标刻度游标是百分表上最主要的测量部分，它与物体接触并测量物体的尺寸。
游标上的刻度通常是百分之一毫米或百分之一厘米，读取游标上与主尺刻度对齐的刻度值。
读取游标位置将读取到的游标刻度与主尺刻度相加，得到游标的位置。
游标位置的读数通常是以毫米或厘米为单位的。
注意游标位置的零点百分表的游标位置通常有一个零点，表示游标在未接触物体时的位置。
在读取游标位置时，应该将零点与游标读数相加，得到最终的测量结果。
4. 注意事项在使用百分表进行测量时，需要注意以下几点：切勿用力过猛在夹持物体和调整游标时，应该避免用力过猛，以免损坏百分表或物体。
防止游标滑动在调整游标位置时，应该确保游标不会滑动或晃动，以免造成测量误差。
避免污染物体在夹持物体时，应该确保手部干净，避免污染物体，影响测量结果的准确性。
汽车电气设备构造与维修-第三章 汽车充电系统 第五节
（5）其他零件检查。
检查 轴承 轴 向和 径 向间 隙 均不应大于 0.20mm ，滚珠、滚道无斑点，轴承无转 动异响；检查前后端盖、驱动带轮等应 无裂损，绝缘垫应完好。
发电机的拆卸
发电机的拆解
发电机的拆解
发电机的拆解
发电机的拆解
发电机的拆解
发电机的拆解
发电机的拆解
发电机的拆解
发电机的拆解
1-电枢接柱安装孔；2-正整流板；3-负整流板；4-安装孔； 5-正极管；6-绝缘垫；7-负极管
使用数字万用表测量时，一般用二极管测量挡， 测量时显示数值表示的是二极管的正向压降值， 单位是mV。质量良好的二极管正向压降一般为 500 ～ 700mV ，反向时万用表显示值为 1 ，如图 所示。
②整体式整流器的检修。 以本田雅阁轿车的整体式发电机为例进行说明， 如图所示。
②电刷弹簧压力的检测。 各交流发电机均有两只电刷弹簧，检测电刷弹 簧压力时应一只一只的测量。当电刷从电刷架 中露出长度 2mm 时，电刷弹簧力一般为 2 ～ 3N ， 如图所示。
1-弹簧；2-电刷；3-弹簧秤
③电刷工作面的检修。
电刷表面不得有油污，电刷与滑环接触面积 应达到75%以上，否则，应进行修磨。 当电刷需要修磨时，为了确保其工作面与滑 环的接触面积，可将500 号砂纸裁成与两滑环 宽度相等的长条形，按发电机旋转方向将其 缠绕在两滑环表面上，并用细铁丝在两端紧 固，再将发电机装复，然后按发电机旋转方 向转动发电机驱动带轮，这样可使电刷均匀 磨合，最后拆下电刷总成，用尖嘴钳取出铁 丝与砂纸，用压缩空气吹净发电机内部的电 刷粉尘，再将电刷总成装到发电机上即可。
（4）电刷组件的检修。
电刷及电刷架应无破损或裂纹，电刷表 面不得有油污且在电刷架中应能活动自 如，不得出现发卡现象。
百分表的使用方法ppt课件
百分表的使用方法
完整版PPT课件
1
百分表的结构
挡帽 表圈
转数指示盘 指针
转数指示针 表体 表盘
套筒
测量杆
完整版PPT课件
测量头
2
百分表的使用方法
指示表是一种精度较高的比较量具，它只 能测出相对数值，不能测出绝对值，主要 用于检测工件的形状和位置误差（如圆度、 平面度、垂直度、跳动等），也可在机床 上于工件的安装找正。
主要讲一下百分表（千分表的原理、结 构、读数方法跟百分表都类似）百分表的 测量准确度为0.01mm。
完整版PPT课件
3
百分表的使用方法
1、工作原理（如图7-13） 当测量杆1向上或向下移动1mm时，通过齿轮传动系统带动大指针5
转一圈，同时小指针7转一格。大指针每转一格读数值0.01mm，小指 针每转一格读数为1mm。小指针处的刻度范围为百分表的测量范围。 测量的大小指针读数之和即为测量尺寸的变动量。刻度盘可以转动， 供测量时大指针对零用 。 2、测量方法： （1）、百分表常装在常用的普通表架或磁性表架上使用，测量时要 注 意：百分表测量杆应与被测表面垂直。 （2）、测量的应用举例见图7－14所示。其中：
完整版PPT课件
5
百分表的维护保养
1、使用中的量具，操作人员必须熟悉通用量具的正确操作方法，在使 用过程中应轻拿轻放，禁止摔落、碰撞的情况发生。用完后，量具应 放置在专用量具盒内，并将量具连同量具盒放置在固定的安全位置， 并且有明确标示。如遇长期不用还应在工作面加涂防锈油。
2、用来做备品的通用量具应有良好的防锈措施，工作面、工作部位均 应涂有防锈油，库房内湿度不能过高，有专用量具盒的要放入盒内， 无盒子的要用防锈油纸包裹好。在搬动、贮存过程中禁止摔落、碰撞 等情况发生。如怀疑量具失效应立即与量测室联系，避免其流入生产 过程。
百分表结构及读数方法图解
百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。
百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。
在学习百分表的读数前，必须对百分表的结构有所掌握。
掌握了结构后，那读数就不难理解了。
百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。
下面来列图，逐步理解百分表的读数方法：例1：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.01为0.87mm）=0.87mm例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.65为0.65mm）=1.65mm例3：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.97为0.97mm）=1.97mm例四：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm）+（读大指针转过的刻度线（即小数部分），并乘以0.67为0.67mm）=2.67mm例五：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.35为0.35mm）=0.35mm例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.08为0.08mm）=0.08mm例七：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.02为0.02mm）=0.02mm例八：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.07为0.07mm）=0.07mm例九：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.27为0.27mm）=0.27mm使用百分表的注意事项1）使用前，应检查测量杆活动的灵活性。
百分表使用方法PPT课件
使用百分表注意事项
在使用百分表和千分表的过程中，要严格防 止水、油和灰尘渗入表内，测量杆上也不要 加油，免得粘有灰尘的油污进入表内，影响 表的灵活性。
百分表和千分表不使用时，应使测量杆处于 自由状态，免使表内的弹簧失效。如内径百 分表上的百分表，不使用时，应拆下来保存。
杠杆百分表使用注意事项
1) 千分表应固定在可靠的表架上，测量前必须检查 千分表是否夹牢，并多次提拉千分表测量杆与工件 接触，观察其重复指示值是否相同。 2) 测量时，不准用工件撞击测头，以免影响测量精 度或撞坏千分表。为保持一定的起始测量力，测头 与工件接触时，测量杆应有0.3～0.5mm的压缩量。 3) 测量杆上不要加油，以免油污进入表内，影响千 分表的灵敏度。 4) 千分表测量杆与被测工件表面必须垂直，否则会 产生误差。
键槽直线度的检验方法
用杠杆百分表检验键槽的直线度时（如图所示）。 在键槽上插入检验块，将工件放在V形铁上，百分表 的测头触及检验块表面进行调整，使检验块表面与 轴心线平行。 调整好平行度后，将测 头接触A端平面，调整 指针至零位，将表座慢 慢向B端移动，在全程 上检验。百分表在全程 上读数的最大代数差值， 就是水平面内的直线度 误差。
例 用杠杆千分表测量工件时，测量杆轴线与工件 表面夹角α为30°，测量读数为0.048mm，求正确 测量值。 解：α=bcosa
=0.048×cos30° =0.048×0.866 =0.0416(mm)
孔的轴心线与底平面的平行度检验方法
杠杆百分表体积较小，适合于零件上孔的轴心线与底 平面的平行度的检查，如图所示。将工件底平面放在 平台上，使测量头与A端孔表面接触，左右慢慢移动 表座，找出工件孔径最底点，调整指针至零位，将表 座慢慢向B端推进。 也可以工件转换方向， 再使测量头与B端孔表 面接触，A、B两端指针 最底点和最高点在全程 上读数的最大差值，就 是全部长度上的平行度 误差。
百分表原理及使用方法
百分表原理及使用方法百分表原理及使用方法1.百分表简介1.1 百分表的定义1.2 百分表的作用和应用领域2.百分表的组成部分2.1 主体部分2.1.1 表筒2.1.2 游移杆2.1.3 游移夹2.2 底座2.3 指针指示装置2.4 表盖2.5 其他附属部件3.百分表的测量原理3.1 游移测量原理3.2 游移夹原理4.百分表的使用方法4.1 准备工作4.1.1 检查设备和工具4.1.2 准备被测物4.2 测量操作步骤4.2.1 安装百分表4.2.2 调整百分表4.2.3 进行测量4.2.4 记录和解读测量结果 4.3 使用注意事项4.3.1 避免过度力量4.3.2 避免震动和外力干扰 4.3.3 定期校准百分表4.3.4 注意使用环境5.百分表的维护与保养5.1 清洁百分表5.2 润滑百分表5.3 存放百分表5.4 定期检查和维修6.附件：百分表使用示例图片注释：1.百分表：一种测量工具，用于精确测量物体的尺寸和间距。
2.表筒：百分表的主体部分之一，用于固定游移杆。
3.游移杆：百分表的主体部分之一，用于测量被测物体的尺寸。
4.游移夹：百分表的主体部分之一，用于固定游移杆在测量时保持稳定。
5.底座：百分表的支撑部分，用于固定百分表的位置。
6.指针指示装置：百分表上的指针装置，用于指示测量结果。
7.表盖：百分表的盖子，用于保护百分表的主体部分和指示装置。
8.游移测量原理：通过游移杆的移动来测量被测物体的尺寸。
9.游移夹原理：通过游移夹的固定来保持游移杆的稳定性。
10.百分表的准确性依赖于正确使用和保养，应定期进行校准。
本文档涉及附件：百分表使用示例图片本文所涉及的法律名词及注释：1.盖子：在本文中指表盖。
2.游移测量原理：在本文中指通过游移杆的移动来进行测量的原理。
3.游移夹原理：在本文中指通过游移夹的固定来保持游移杆的稳定性的原理。
百分表的结构及读数方法(图解)
百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。
百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。
在学习百分表的读数前，必须对百分表的结构有所掌握。
掌握了结构后，那读数就不难理解了。
百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。
下面来列图，逐步理解百分表的读数方法：例1：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.01为0.87mm）=0.87mm例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.65为0.65mm）=1.65mm例3：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.97为0.97mm）=1.97mm例四：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm）+（读大指针转过的刻度线（即小数部分），并乘以0.67为0.67mm）=2.67mm例五：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.35为0.35mm）=0.35mm例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.08为0.08mm）=0.08mm例七：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.02为0.02mm）=0.02mm例八：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.07为0.07mm）=0.07mm例九：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.27为0.27mm）=0.27mm使用百分表的注意事项1）使用前，应检查测量杆活动的灵活性。
尺寸量测_QC共用检验标准
QC共用检验标准目 录第一章、识图技能第一节、工程识图第二节、尺寸的基本公差第三节、形状和位置公差第二章、部分量规仪器的使用第一节、要求精度与量规仪器第二节、游标卡尺的使用第三节、高度规的使用第四节、分厘卡的使用第五节、百分表的使用第六节、平台的使用第七节、万能角度尺的使用第八节、直角尺的使用第九节、V型块的使用第十节、牙规的使用第十一节、扭力计的使用第十二节、投影仪的使用第三章、检验方法第一节、披锋的检验方法第二节、直线度的检验方法第三节、平面度的检验方法第四节、平行度的检验方法第五节、垂直度的检验方法第六节、同轴度的检验方法3、常用形状和位置公差的标注示例名称 误差形式 代号标注示例 文字说明示例4、形状和位置公差的标注示例名称 误差形式 代号标注示例 文字说明示例第二章、部分量规仪器的使用对于QC员除需要一定的检查知识之外，还要全面了解量规仪器，根据检查规格，要求精度，方便程度合理地选择量规仪器。
第一节、 要求精度与量规仪器我们想测物体重量时，要选用可以测出这个物体重量的测量器。
例如：测量体重时，可用单位为0.5kg的体重计,但用这个体重计测一个0.4kg的重量时,指针会几乎不动，即使动了在0.5 kg刻度上也读不出0.5 kg左右的重量。
所以要测一个0.4kg的重量就需1g或5g为刻度的秤。
选用测量器最理想的方法是要选用可读出比要求精度小一个位数的测量器，但根据实际测定可以读出比要求精度大5倍或2倍的精度也有可能，（例如：0.1mm为要求精度时可以选用能确认0.02mm或0.05mm精度的测量器）。
下表是长度测量时所用量规仪器：外侧测量公差（mm）0.001 0.005 0.01 0.02 0.04 0.05 0.1 0.2 0.3 0.4 0.5 1.0 2.0量 规 仪 器 |——————————三次元——————————|——————————投影仪——————————|——————————分厘卡—————————— |——————————数字分厘卡——————|——————————百分表———————|——————————千分表———————|——————————高度规———————————|———————— 卡尺 —————————————|—卷尺内侧测量公差（mm）0.001 0.005 0.01 0.02 0.04 0.05 0.1 0.2 0.3 0.4 0.5 1.0 2.0量 规 仪 器 |——————————三次元——————————|——————————投影仪——————————|——————————分厘卡——————————|———————— 卡尺 ———————量规仪器的表示符号符号 量规仪器名称 符号 量规仪器名称 符号 量规仪器名称KC 卡尺 GD 高度规 SG 塞规 KG 块规 SC 塞尺 CZ 粗糙度样块 TE 台座 QY 牙规 BC 磅类 ZJ 直角尺 BF 百分表 FL 分厘卡 WN 万能角度尺、分度尺 PT 平台 VC V型导磁块 RG R规 NL 扭力计、拉力计 TY 投影仪 FM 砝码 XYZ 三次元 PM 平面平晶 DK 刀口尺 SZ 针规 SY 其它。
百分表培训课件
排除方法
调整百分表内部调整螺钉，重新 校准测量范围。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
03
百分表在测量中的应用
长度测量
长度测量
百分表可以用于测量长度，特别是对于一些微小的长度变化，如机械零件的磨 损或变形。通过比较测量值与原始值，可以精确地确定长度变化。
测量轴的径向跳动
百分表可以用来检测轴的径向跳动，以确保轴的旋转平稳且无偏心。通过在轴 上安装百分表，可以检测轴的径向跳动量，从而判断轴的精度和稳定性。
角度测量
角度测量
百分表可以用于测量角度，特别是在 需要高精度角度测量的场合，如机床 和加工中心的调整。通过将百分表安 装在相应的夹具或测量台上，可以精 确地测量角度。
百分表的分类与选择
总结词
百分表有多种类型，如表盘百分表、杠杆百分表、内径百分表等，选择合适的百分表需要考虑测量精度、测量范 围、使用环境等因素。
详细描述
根据不同的测量需求和应用场景，可以选择不同类型的百分表。例如，表盘百分表适用于一般长度和深度测量， 杠杆百分表适用于测量微小位移，内径百分表则适用于测量孔径和孔深。在选择百分表时，应关注其精度等级、 测量范围、材质、结构以及使用环境的要求，以确保测量结果的准确性和可靠性。
杠杆表
精度
杠杆表的精度通常比百分 表更高，能够达到 0.001mm或更高，适用于 高精度测量。
测量范围
杠杆表的测量范围通常比 百分表更大，能够测量更 长或更小的尺寸。
使用方式
杠杆表通常通过杠杆机构 放大测量力，以获得更高 的灵敏度和精度。
内径表
精度
内径表的精度通常比百分表更高，能 够达到0.001mm或更高，适用于高精 度测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 二、选择接杆并校表 • 1、根据被测孔径尺寸，选择合适的 接杆，装入量杆的头部，暂不拧紧锁紧 螺母。 • 2、把外径千分尺调整到被测孔径标 准尺寸，将百分表两测头放入千分尺两 测量砧之间。 • 3、稍微转动接杆，使百分表指针再 压缩1毫米左右，拧紧锁紧螺母，然后转 动表盘使指针对准“0”位。
• 三、测量 • 1、手持内径百分表架的隔热手柄，先将活 动量头和定心护套轻轻压入孔径中，然后再将 固定量头放入。 • 2、当测头到达指定的测量部位时，将表在 轴向截面内微微摆动，当表针顺时针转到极限 位置时，表针所指刻度与零位的差值，即为所 测孔径与标准尺寸的差值。 • 3、 当表针顺时针方向转动超过“0”位时， 表示孔径小于标准尺寸,它是标准孔径与表针离 开“0”位格数值的差;若表针顺时针方向转动不 到“0”位时,表示孔径大于标准尺寸,它是标准 孔径与表针离开“0”位格数值之和。 若测量时,小针转动超过1 mm,则应在实际 测量值中视表针转动情况加上或减去1 mm。
四、百分表
• • 1.结构 • 主要有测头、量杆、大小齿轮、指针、表盘、表 圈等 • 2、读数范围 • 主要有 0——3mm、 0——5mm、 0—— 10mm • 3.读数方法 • 小指针转动一格，表动0.01毫米。 • 内径百分表测内径时，大表针顺时针转动表示所 测尺寸减少；反之，为增大。 • 注意：小表针与大表针转向相反。
• 小结 • 作业 P61 题11
• 视频学习
量具的使用维护原则
• 1、三轻 • 轻拿、轻放、轻测。轻测是关键。 • 2、三防 • 防锈、防振（防磁）、防热。防热是关键。 • 3、三禁 • 禁止工件运转时测量（测量圆跳动除外）； 禁止非计量人员私自拆卸、修理、改装量具； 禁止将量具作为其它工具的代用品。 • 4、一勤 • 勤校对量具，以提高测量精度。
• 视频学习
• 内径百分表的操作规范 • 一、将表头装到表架上 • 1、验表 重复提起百分表测量杆后慢慢放下， 观察表针是否两次都回到原位，若回原位，说 明百分表良好。 • 2、装表 将百分表装到表架上，使百分表測 杆与表架内传动杆接触（百分表预压缩 0.5mm左右即可）后，适当拧紧紧固螺钉。 • 3、重复步骤“1”，检验组装后百分表的回位 性。若回位不好，应稍微拧松紧固螺钉。
