P802空冷器构架安装 - 360文档中心

空冷器更换施工方案9.23

空冷器更换施工方案9.23
在工业和商业领域中，空冷器扮演着重要的角色，它们帮助散热并保持设备正常运行温度。

为了确保设备长时间高效运行，有时必须对空冷器进行更换。

本文将介绍一种在施工方案中使用的有效方法，以确保更换过程顺利进行。

1. 需要准备的材料和工具
在进行空冷器更换之前，需要准备以下材料和工具：
•适当尺寸的新空冷器
•扳手和扳手套件
•螺丝刀
•导热剂
•清洁布
•防护手套和眼镜
2. 施工前准备
在开始更换空冷器之前，务必先断开设备的电源，并确保设备已经冷却。

检查旧空冷器并确定更换的原因。

3. 拆卸旧空冷器
使用相应的工具，拆下固定旧空冷器的螺丝和管道连接。

小心移除旧空冷器，确保不要损坏周围其他设备。

4. 安装新空冷器
在安装新空冷器之前，先清洁设备表面并涂上导热剂以确保良好的传热。

安装新空冷器并连接管道和螺丝，确保一切安装正确牢固。

5. 测试和调整
安装完成后，重新连接设备电源并启动设备。

确保新空冷器正常运行并能有效散热。

根据需要调整设备设置和空冷器位置。

6. 清理和整理
确保工作区域清洁整洁，清理和处理旧空冷器。

检查所有工具和设备，将其整理好存放。

通过以上施工方案，我们可以顺利更换空冷器并确保设备持续高效运行。

在执行过程中，务必保持谨慎小心，遵循安全操作规程，以确保施工顺利完成。

空冷安装放工方案.doc

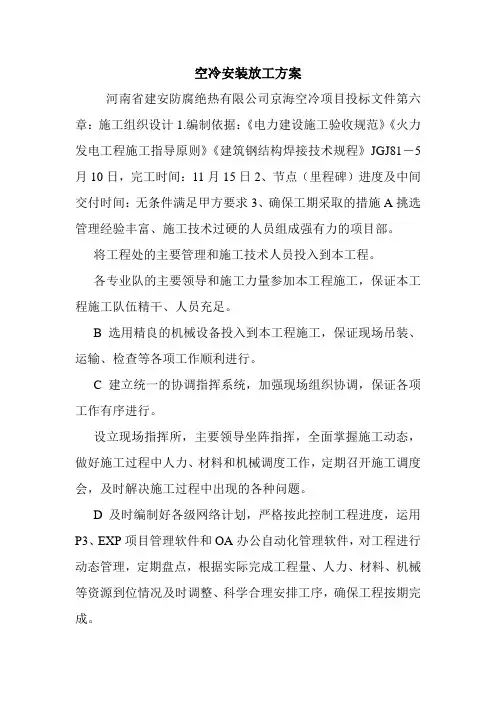

空冷安装放工方案河南省建安防腐绝热有限公司京海空冷项目投标文件第六章：施工组织设计1.编制依据：《电力建设施工验收规范》《火力发电工程施工指导原则》《建筑钢结构焊接技术规程》JGJ81－5月10日，完工时间：11月15日2、节点（里程碑）进度及中间交付时间：无条件满足甲方要求3、确保工期采取的措施A挑选管理经验丰富、施工技术过硬的人员组成强有力的项目部。

将工程处的主要管理和施工技术人员投入到本工程。

各专业队的主要领导和施工力量参加本工程施工，保证本工程施工队伍精干、人员充足。

B选用精良的机械设备投入到本工程施工，保证现场吊装、运输、检查等各项工作顺利进行。

C建立统一的协调指挥系统，加强现场组织协调，保证各项工作有序进行。

设立现场指挥所，主要领导坐阵指挥，全面掌握施工动态，做好施工过程中人力、材料和机械调度工作，定期召开施工调度会，及时解决施工过程中出现的各种问题。

D及时编制好各级网络计划，严格按此控制工程进度，运用P3、EXP项目管理软件和OA办公自动化管理软件，对工程进行动态管理，定期盘点，根据实际完成工程量、人力、材料、机械等资源到位情况及时调整、科学合理安排工序，确保工程按期完成。

E认真编制好详细的施工组织设计、质量计划及施工方案，积极采用“新技术、新工艺、新设备、新材料”四新技术。

对本工程使用的新材料，提前做好焊接工艺评定和焊工培训工作。

及时组织好图纸会审工作，将各种技术问题解决在施工之前。

F根据施工图纸和进度要求，提出准确合理的材料采购计划，积极协助古交工程项目部完成材料设备的定货、采购，并做好设备、材料到货后的卸车、保管、保卫等工作，确保施工顺利进行。

4.项目组织机构1、项目管理组织机构本工程项目，严格按照公司《项目管理办法》组织施工，在施工现场设立项目管理机构——项目部，本项目部下设六个职能管理部门，分工明确，相互协调；所需劳力由各施工专业队配备。

项目部组织机构图项目经理：总工：生产负责：质量管理物机管理资料员技术管理安全管理脚手架班机械班起重焊接班管道班2、劳动力计划本工程实际计划工期为70天。

空冷器安装施工程序

空冷器安装施工程序SDB/RP/CTRU/JS/03目录1.0 目的及适应范围......................................................2.0 编制依据............................................................3.0 人员及职责..........................................................4.0 施工程序............................................................5.0 施工记录............................................................6.0 修订注释............................................................1.0 目的及适应范围本程序规定空冷器现场处置、安装。

需要时，该工作由安装工程师结合厂家代表一起完成。

2.0 编制依据项目标准和规范批准的施工设计图厂家产品合格证和质量证明书3.0 人员及职责设备安装工程师负责空冷器安装的现场技术管理工作；吊装工程师负责空冷器吊装的技术管理工作。

4.0 施工程序4.1 施工程序空冷器安装程序如下：施工准备→设备检查→设备就位→找平找正→调整间隙→接电试运4.2 设备检查验收空冷器到货后及时开箱检查、报验，出厂合格证书，质量证明书及安装说明书应齐全。

设备附件齐全，外观质量完好无损，实物符合图样要求。

4.3 空冷器框架梁上安装空冷器的位置标高水平度螺孔尺寸及距离，均应符合空冷器的图样要求。

4.4 空冷器安装空冷器的侧梁上带有伸缩用的导滑螺栓，吊装时必须紧固，安装后立即松开。

当空冷器的漏气间隙大于10毫米时，应采用有效的密封措施。

空冷器轴流风机安装通用施工工艺（3-8）

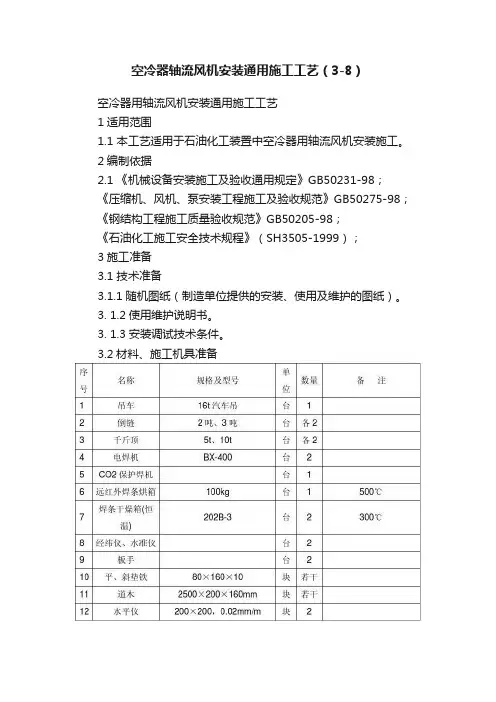

空冷器轴流风机安装通用施工工艺（3-8）空冷器用轴流风机安装通用施工工艺1适用范围1.1 本工艺适用于石油化工装置中空冷器用轴流风机安装施工。

2编制依据2.1 《机械设备安装施工及验收通用规定》GB50231-98；《压缩机、风机、泵安装工程施工及验收规范》GB50275-98；《钢结构工程施工质量验收规范》GB50205-98；《石油化工施工安全技术规程》（SH3505-1999）；3施工准备3.1 技术准备3.1.1随机图纸（制造单位提供的安装、使用及维护的图纸）。

3. 1.2使用维护说明书。

3. 1.3安装调试技术条件。

3.2材料、施工机具准备3.3作业条件准备3.3.1现场施工条件应达到“三通一平”。

3.3.2安装前组织安装人员认真熟悉图样，根据图样要求详细检查各部件的安装尺寸，不符合图样要求的需要校正。

3.3.3从事安装作业人员，按照要求取得相应作业许可证(电焊、起重)。

3.3.4施工用工机具及检验合格的测量仪器的准备(经纬仪、水准仪、水平仪、游标卡尺)。

4施工工艺施工准备开箱验收基础验收、处理空冷器构架安装空冷器轴流风机安装清洗检查联轴器对中单机试运转4.1施工准备完成4.2开箱验收4.2.1机组开箱验收应在厂家及甲方等有关人员的共同参加下进行。

4.2.2按装箱单清点箱数，检查各箱的包装是否完好。

4.2.3按各箱内的装箱单核对每箱内物件的数量、规格型号，并应无缺件、损坏和锈蚀问题；管口保护物应完好。

4.2.4检查随机资料（产品出厂合格证、说明书、主装配图，零部件装配图，特性曲线，装箱清单）是否齐全。

4.2.5零部件检验合格，外购机电产品具有出厂合格证安装说明书。

4.2.6核对主要安装尺寸并应与工程设计相符。

4.2.7开箱检验完后，应妥善保管所有设备及部件、随机专用工具，不得使其变形损坏、错乱或丢失；零配件及易损易失件作好标记入库保管，备品备件直接由业主存放保管。

4.2.8验收完毕后，应有各参与方代表会签验收单（开箱检验记录），对检验结果予以确认。

空冷器安装方案

空冷器安装方案8.11中变气冷却器安装方案8.11.1概述沧州炼油厂1万标m3/时制氢装置有中变冷却器A-101一台，气操作介质为中变气，管束形式为ZP6*3/6-441/147-2.7S,分机型式为Y-TF24B6-YS18.5。

8.11.2施工工序(1).设备验收1).结构件、零部件和材料必须有质量证明书，其质量应符合设计和规范的规定。

2).空冷器的管束、浮头管箱、百叶窗等必须有质量证明书，其质量必须符合设计和规范的规定。

(2).焊接工作必须由经考试合格并持有效资格证的焊工担任。

8.11.4空冷器安装(1).空冷器构架安装1).构架安装的规定a.构架安装孔无气割扩孔，螺栓的穿入方向一致，螺栓的螺纹应露处螺母2~3扣，法兰密封面无损伤。

b.柱和梁应横平竖直，分箱壁表面平服，风筒壁表面圆滑、无焊疤和锤痕。

c.密封焊缝的质量应符合：护板的焊缝边缘与型钢应结合紧密，焊缝平直，护板的对接焊缝目测应看不出错边，角焊缝应无明显地咬边。

2).允许偏差a.立柱的铅垂度不得超过立柱纵长的千分之一，且不超过25mm。

b.各立柱相互之间平面位置偏差应符合下表规定。

c.风筒安装的尺寸偏差和符合下表的规定：d.电机、电动机座中心的位置不得超过±2mm。

(2).空冷器安装1).安装规定a.翅片管安装后，翅片无损伤，或经过矫正梳直后，无明显的折痕。

b.管术的托板焊缝应饱满，与柱和斜构架应垂直，并与管束紧密接触。

百叶窗的窗叶开启自如，全关位置时窗页之间的间隙不应超过3mm，百叶窗内应无杂物，精加工表面的转动部位应涂防锈脂。

2).允许偏差a.焊在柱上或斜构架上的管束托板，其上、下位置的允许偏差应不超过3mm。

b.水平管束的标记不超过±5mm。

c.水平管束的水平度应不超过管束长度的1/1000。

d.入口管中心与基准之间的距离不超过±3mm。

8.11.5安全措施(1).进入现场必须戴好安全帽,登高作业及好安全带。

汽机培训教材——空冷安装

。安装中遇到这类型机组的出现，这里我简单的阐述
下整个空冷系统的安装过程望能对以后的工程能够厂用水80﹪—85﹪，同时也避免常规水冷带来的环境污染。空冷技术可有效解决富煤贫水地区的发电问题有所借鉴。
本次介绍的直接空冷系统采用北京首航艾启威节能技术股份有限公司提供的设备及设计图纸。系统主要特点：系统结构简单；真空系统体积较大，密封性较高；采用轴流风机调节冷却风量，运行方式简单，控制灵活可靠，调峰能力强；直接空冷系统布置在汽机房侧高架平台上，下方为电气及其它设备，整体占地面积减少。机组空冷凝汽器组合安装工程量包括以下部分。空冷凝汽器布置在主厂房A列外的空冷平台上，平台支撑为钢筋混凝土柱，平台钢结构采用桁架结构形式，平台尺寸为70.10 米×61.25米，钢平台上表面距离地面的相对高度为35米。机组配置30个冷却单元，沿A排方向布置6列冷却单元组，每列为 5个冷却单元。
2）组装好后，整体吊装到安装位置。为了使风机桥架与风机平台保持平行，在风机轮毂上方固定一个水平仪，首先对风机桥架梁的平行方向进行测量，其次将风机轮毂旋转90°，与风机桥架交叉测量，用垫片找水平。 3）风叶角度的调整需在水平调整完毕后进行，调整过程中需使叶片凸肩靠死卡箍，角度调整完毕后，按要求力矩拧紧卡箍螺栓，封口垫翻边锁死。 4）风机桥架进行对中调整，即风叶和风筒之间的间隙在每个位置都应该相同，并且在风叶和风筒之间应保持一个最小间隙。最终整体找好后，紧固风机桥架的地脚螺栓。
错口的钢架也需进行调整
对于位置偏差较大无法修正的钢架现场在保证高强螺栓孔的情况下可进行适当的调整已满足现场安装要求及质量要求
吊装完成后的空冷岛钢衔架
吊装完成后的空冷岛钢衔架
吊装完成后的钢衔架需进行调整保证钢架的对角线尺寸≤5mm误差范围，其几何尺寸≤5mm误差范围，各个钢架的标高位置误差≤5mm。并记录这些尺寸。

空冷器安装技术措施

空冷器安装技术措施空冷器安装技术措施工程概述我公司承担XXX烯烃项目CO变换装置16台工艺气空冷器的安装，共计218.11吨，位号为AE-，为引风式。

空冷器由支架、换热管束、百叶窗、电机支架、风机、风筒等组成，安装在MN管廊14到22轴线的25米标高层面上。

支架直接和管廊柱头用地脚螺栓连接，管束安装在支架上。

管廊柱两跨间南北向安装两台管束，管束间安装间距为150毫米。

电机托架东西向对称安装在两管束之下，风机轴和电机通过皮带传动，纵向穿过两管束间，带动安装在管束上方的风叶。

风叶用风筒、风圈和罩子密封成一体。

空冷器的安装全部为散件组装，用螺栓和螺钉连接紧固。

空冷器支架的安装构架安装采用拼装的方法进行。

现场安装时，用螺栓连接成整体，但并不紧死螺栓，以便安装时调节。

空冷器钢构架安装步骤如下：1.在地面上安装立柱、横梁和斜撑。

2.竖起该组件，吊装到位并与地脚螺栓连接。

3.安装斜撑，拧上螺栓。

按照厂家标记，在地面组对成门型架。

先安装各个立柱上的连接件，再将同跨立柱用横梁连接成门型架。

检查对角线、标高，确定符合管廊柱头基础条件后，进行吊装。

吊装就位的门型架用厂家提供的Ф20mm地脚螺栓连接。

安装完所有的空冷器门型支架，测量各自的对角线，合格后，连接其之间的横梁，整体找平后，进行螺栓的紧固。

管束安装管束在运输时，为防止管束框架扭曲变形，厂家在吊耳之间配备了横梁。

设备吊装时，不能拆除。

吊装就位后，紧固管束与空冷器支架间的连接螺栓，方能卸下挂钩。

最后取下管束框架上的运输用临时卡具。

现场安装时，管束的翅片管应有保护措施，禁止践踏或重物冲击翅片。

为避免对翅片管任何伤害，安装时需要在管束上行走的人员应在翅片管上方横梁上铺钢跳板。

管束在构架上就位后再松开活动管箱与侧梁之间的连接螺栓(定距螺栓)。

最后在管束的底面安装电机及托架。

百叶窗安装百叶窗由叶片、端梁、中梁、侧梁和控制机构组成。

在此项目中，百叶窗用来防雨、防雹、防冻和调整风量大小、控制被冷却介质出口温度。

空冷器安装技术、安全交底

6、高空作业安全注意事项
1．高空作业前，应仔细检查安全用具，如安全帽，安全带、梯子、钢跳板、脚手架等，如有不符合要求的应立即更改或拒绝登高作业。
2．所有进入施工区域工作人员、施工人员变必须按规定配带安全带、安全帽，不准穿硬底鞋，安全带一律高挂抵用。
3．高空焊割时必须先将下方的易燃、易爆物品移到安全地带，并做好防火措施，确保焊接、切割金属时火花引起火灾事故。
3
2212-A201
苯塔空冷器
2套
6台
GP9×3-6-193-1.6S-23.4/L-Ⅱa
YB180L-4W、YBP180L-4W
22
构件15米平面J20~23
4
2212-A202
甲苯塔空冷器
1套
3台
GP9×3-4-129-1.6S-23.4/L-Ⅱa
YB160M-4W、YBP160M-4W
11
构件15米平面J19~20
二、施工前准备工作：
1．施工前做好工、机具准备工作，如：吊车、倒链等机具应确保其性能良好；计量器具、水平仪器、角尺等应校验合格并在有效期内。
2．施工人员应认真看完并看懂空冷器构件图、空冷式换热器图、停机手动调角风机图，设备安装前应对设备本体进行检查和对钢构基础复查，符合规范“NB/T47007-2010”和“GB50205-2001钢结构工程施工及验收规范”相关要求，如果不符合规范要求，请及时与设备技术员沟通，联系钢构队、甲方和生产厂家等，直至符合规范要求。
非芳烃蒸馏塔空冷器
2套
6台
GP9×3-6-193-1.6S-23.4/L-Ⅱa
YB180L-4W、YBP180L-4W
22
构件15米平面J23~25
2
2212-A102

石油化工空冷器的设备布置及管道布置设计

石油化工空冷器的设备布置及管道布置设计14石油化工装置中空冷器是由空冷器厂家设计并制造的。

设计院工艺专业确定空冷器的形式、规格大小及管嘴大小，向空冷器厂家提供询价书。

管道专业负责确定空冷器在装置平面布置图中的位置，设计平台、梯子并完成空冷器进出口管道的设计。

根据工艺要求，空冷器可选择湿空冷或干空冷，目前占地面积小、投资少、便于操作维修的干式空冷器受到炼油行业的欢迎。

平面布置中考虑装置平面的形状和空间限制等因素，空冷器可布置在框架上方或管廊上方。

本文介绍布置于框架上方的干式空冷器的构架布置、平台梯子设置、管道布置及管道支架设置，通常管道支架是和空冷构架统一考虑的。

1?空冷器构架布置及管道支架设置（1）干式空冷器的构架高度通常为3800mm。

当空冷器与不重叠的管壳式后冷却器布置在同一层时，应根据后冷却器管道安装高度的要求提高空冷器构架的高度，构架基础高以200~400mm为宜，如图1所示。

如空冷器与后冷却器未布置在同一层平台时，构架基础可取100~200mm。

构架基础由结构专业设计，结构专业需在空冷器构架对应位置起一定高度的钢结构柱并设底板，与空冷器构架底板通过螺栓连接。

图1?空冷器构架布置图（2）空冷器通常是集中布置在框架顶层的，因此空冷器进出口的管线也是集中的。

空冷器入口管线具有温度高、管径大的特点，管嘴承受的应力较大，因此入口管线需要保证一定的柔性，一般入口管道支架会借助空冷构架采用“门”形框架的形式支撑。

这种支撑框架通常有两种形式：一种是从空冷器构架本身上起柱子，做梁支撑管线，该部分由空冷厂家设计。

结构专业在就近的平台边缘起柱子，做梁支撑管线，为保证框架的稳定性，结构专业的柱与梁可与空冷器构架上的柱与梁连接。

这种形式的构架需要空冷器构架的每一跨两侧预留出柱子升起的空间，适用于框架跨距与空冷器构架跨距不相同的情况。

另一种形式是不借助空冷构架，结构专业从空冷构架外500mm处及平台边缘对应位置另起立柱，做梁以支撑管线。

施工方案-空冷器更换施工方案9.23

黄金带炼油厂常减压蒸馏装置区空冷器更换施工方案编制：审核：批准：辽河石油勘探局油田建设工程一公司2014年9月1日1. 使用范围 (3)2. 编制依据 (3)3. 主要工程量 (3)4.施工工序 (3)5. 施工工艺 (4)5.1施工准备 (4)5.2开箱验收 (4)5.3百叶窗拆除 (4)5.4管束拆除 (4)5.5 风机拆除 (5)5.6 风筒拆除 (5)5.7管束、百叶窗安装 (5)5.8 风机安装及试运转 (5)6. 管束试压 (5)6.1试压程序 (5)6.2试压一般要求` (6)6.3 上水、试压 (6)6.4 管束放水 (7)6.5 试压系统拆除 (7)7 质量保证措施 (7)7.1 质量保证措施 (7)7.2 质量共检点 (7)8 安全保证措施 (8)8.1 安全管理体系 (8)8.2 施工危害和影响清单 (8)8.3风险控制一般要求 (10)8.4 劳保着装 (11)8.5 安全标识 (11)8.5 施工用电 (11)8.6 高处作业 (11)8.7 吊装作业 (11)8.8火灾、爆炸风险削减措施 (12)8.9中毒和窒息风险削减措施 (12)8.10物体打击风险削减措施 (13)8.11高处坠落风险消减措施 (13)8.12氧气、乙炔瓶风险消减措施 (13)8.13动火作业风险削减措施 (13)9 事故应急措施 (14)9.1总则 (14)9.2基本原则 (14)9.3基本任务 (14)9.4应急救援组织体系 (14)9.5应急物资 (14)9.5应急处置措施 (14)1. 使用范围本施工方案适用于黄金带炼油厂30万吨/年常减压蒸馏装置区空冷器更换的施工。

2. 编制依据1）《空冷式换热器》 GB/T 15386-19942）《钢结构工程施工及验收规范》 GB 50205-20113）《石油化工换热设备施工及验收规范》 SH 3532-20054）《化工机器安装工程施工及验收规范》（通用规定）HGJ 203-19835）《石油化工施工安全技术规程》 SH3505-20113. 主要工程量常减压蒸馏装置内空冷设备总共3台，其中南侧框架并排分列两台，分别为KL-1、KL-2，北侧框架1台，为KL-3，新到货空冷设备分构架、管束、风机等均为散件到货，设备具体明细见下表：图1 拆除空冷器现场照片序号设备名称设备位号规格型号1 KL-12 KL-23 KL-35. 施工工艺 5.1施工准备1）施工前，编制施工技术方案并经业主批准后，并向施工班组进行技术交底； 2）断开与空冷器连接的管线法兰；3）机组开箱检验完毕，设备及零部件齐全完好，随机文件齐全。

空冷器管束组装工艺规程

空冷器管束组装⼯艺规程空冷器管束组装⼯艺规程⼯艺编号：艺21 1领料、验收1.1核对质保书与到货管⼦是否相符。

1.2对于翅⽚管需检查翅⽚两端有防⽌翅⽚松动的管箍，翅⽚总长度是否符合图样和标准要求。

要求按图样尺⼨两管板之间每根翅⽚管上⽆翅⽚部分的总长度不应超过管板厚度的 1.5倍。

1.3检查翅⽚缠绕质量，要求翅⽚⽆裂纹、磕碰和倒塌等缺陷，翅⽚的连接焊缝数量应符合标准规定，翅⽚接头距离管端及翅⽚接间的距离是否⼤于1.5m。

1.4检查翅⽚管每⽶管长翅⽚数量，要求相同批的翅⽚数量差距在0.5%以内。

1.5⽤外径千分尺测量基管直径偏差，要求190-0.1 25±0.1、32±0.2、38±0.2。

1.6叠⽚空冷需检查到货管⼦外表的锈蚀情况、管⼦直线度(0.05%)、管⼦椭圆度(要求≤0.1mm)、叠⽚孔径(⽐管⼦外径⼤0.3-0.4mm)；要求叠⽚冲孔⽅向和⽅位与图样相同。

1.7侧梁内侧、管箱、上下⽀梁、上下防风挡板等应在组装前按图样要求油漆完毕。

2管⼦、管孔除锈2.1翅⽚管两端基管外表⾯需除锈⾄露出⾦属光泽，不得有锈痕。

除锈后的管端圆度为≤0.1mm，管端外径尺⼨下偏差分别为25-0.15 ，32-0.25 ，38-0.25 。

2.2叠⽚空冷管⼦下料时应⽐图样尺⼨长200-300mm，管⼦应整根采⽤机械抛光清除⽑刺、锈蚀及油污等直⾄露出⾦属光泽，管⼦表⾯不得有锈痕，除锈后的管⼦外径与叠⽚孔径的差距应在0.3-0.4mm之间。

2.3管板孔内的⽑剌、铁屑、锈蚀、油迹必须清理⼲净。

3空冷器组装3.1组装⽤⽀架架⼦上平⾯调整⾄同⼀平⾯，宽度按空冷器两侧梁外侧宽度加5mm定位；3.2将两侧梁放在架⼦上，连接下⽀梁、下挡风梁；3.3将固定管箱及浮动管箱分别安装到位，管箱垂直度允差0.5mm，两者间距允差2mm，对⾓线允差5mm,检查合格后固定在侧梁上；浮动管箱安装到位后要求有不少于15mm的活动间隙。

空冷安装指导3

角度确定后，所有风机叶片照此角度进行调整。调整完毕后，进行统一验收。如果计算结果不理想，有可能调换一个角度重新进行试验，直到找出合理的角度为止。
功率试验
3. 减速箱呼吸器更换完毕。
4. 所有空气密封包括分割墙、下部密封、上部密封、A型架两侧密封等所有安装工作全部结束。所有垃圾清理完毕，叶片、轮毂、轴、减速箱、电机等擦拭完毕。然后进行功率试验。
功率试验
开始试验： 1. 测量各叶片的角度，并做好记录。 2. 各叶片擦拭干净,单元内所有杂物清理完毕。 3. 在DCS检查一下油压、油温是否正常。 4. 点动一下，检查一转向。 5. 启动时由10Hz逐渐提高到50Hz并稳定在 50Hz左右2分钟，记录测得的数据。 6. 记录现场的风力、环境温度、环境压力。 7. 发回总部进行计算。
电机桥架安装
注意桥架的位置。电机桥架应根据编号摆放。
电机桥架安装
电机桥架的的主要检查项： 1. 螺栓的力矩检查。 2. 桥架四角的水平标差（水平度） • 单个电机桥架同一端标高差为不大于3mm。 • 异端标高差为不大于5mm。
Fans System Regulation
风机系统的调整
风筒圆度的调整
风筒圆度的调整
如果满足不了上述情况，应调整风筒的圆度。
风筒圆度的调整
风筒的圆度调整完毕后，点焊风筒与平台盖板。
风机的调整
风机的调整
叶片的调整：风叶的调整主要是为了满足动平衡的要求，风机的调整要求所有的荷载加载完毕后，即在气密性试验期间或以后进行。 1. 轴的垂直度：用角度仪测量减速箱的伸出轴，其垂直度为90o+0.05o 。 2. 轮毂盘的水平度：用角度仪测量风叶的轮毂，其水平度为0o+0.05o。

空冷器安装方案

郭经理：您好！在A-301A/B安装中发现M16螺栓配套的16的弹簧垫片缺少,现已让施工人员先借用A-302的垫片。

考虑其他后续空冷器的安装，请厂家代表来时带些16、12两种规格的弹簧垫片如下：M16螺栓配套的16弹簧垫片1600个约 12kgM12螺栓配套的12弹簧垫片1000个约3.5kg致礼！赵传良2013.5.81．工程概述1．1概述共包括立式空冷器22台，鼓风水平式空冷器27台预热器1台。

空冷器安装主要工况如下：方案所列内容为一般空冷器安装技术施工要求，部分空冷器列明了具体参数要求。

2.编制依据（1）装置设计图纸、厂家技术资料（2）《空冷式换热器》 GBT15386-943．空冷器安装施工程序4.施工准备4.1施工技术准备（1）技术人员对相关资料熟悉，包括设备制造装配图及零部件图、设备安装说明文件、专用工具使用说明书、工艺安装图、设备装箱单及合格证等。

（2）技术人员应根据相关资料、规范等资料编制详尽的进度计划安排、施工方案、技术交底等有关技术资料。

（3）对设备安装所需手段用料、辅助材料、工机具、车辆等进行预先准备。

（4）每一步工序施工前都要组织有关人员(技术、质量、安全)对所有施工作业人员进行安全技术交底。

4.2设备开箱检验（1）设备供货方需提供产品合格证书、产品质量证明书、产品特性表等技术文件。

（2）设备开箱检验时，根据装箱单和施工图清点验收以下内容：a.核对箱号、箱数，必须齐全；b.对设备及零部件的名称、型号、规格、数量及外观质量进行检查，并根据设备装配图核对设备的主要几何尺寸、接口规格、管口方位;c.检查随机资料和专用工具是否齐全;d.检查表面损伤、变形和锈蚀情况。

（3）发现设备、零部件有损坏或质量缺陷，或者有缺件情况，应做好记录，由EPC 单位及时协调解决。

（4）对清点检查后的设备、零部件应分类挂牌标识，小型部件要放置于室内，妥善保管，以防损坏、丢失。

（5）设备检验完毕，填写设备移交清点记录。

空冷式换热器安装施工要求word精品

.空冷式换热器安装施工要求Installation of air-cooled heat exchanger construction requirements储可春中国化学工程第十一建设有限公司所谓空冷器它是将空气当成冷却媒介，是一种热交换设备，被大量应用于石化及炼油等领域之中，空冷器的安装质量，是确保其运行稳定的关键因素。

asuses air heat exchange equipment which Abstract: Air cooler is a rpetrochemical, oil used in the the cooling medium. It is widely iscooler quality of air other efining, and areas. The installation operation. stable to ensure its the key factor关键词：空冷器安装偏差质量Keywords：Air cooler installation deviation quality一、安装前的准备1、施工前，安装人员要熟悉图纸及有关技术说明。

2、做好工机具的准备工作，如：吊车、吊具、倒链、电焊机等。

机具应确保其性能良好；计量器具、水平仪器、角尺等应校验合格并在有效期内。

3、现场配备必要的防护用具及劳保用品，如安全带、安全绳等。

4、按照发货清单，检查设备的零部件是否完整、齐全，是否用损坏和变形，如有损坏和变形，需及时修理或校正；如有缺失或不足，及时联系厂家解决。

5、必须将零件上的尘土、油污等清除干净后方可安装；6、按照施工图纸及设计要求进行空冷器基础的验收工作。

立柱基础螺栓的相对距离和安装的高度按下述要求检查：（3）a）立柱基础中心距a与图样名义尺寸的允许偏差为±3mm；b）固定螺栓中心距b与图样名义尺寸的允许偏差为±3mm；c）立柱基础中心线的对角线c与图样名义尺寸的允许偏差为±3mm；d）立柱基础的标高d与图样名义尺寸的允许偏差为±3mm；..二、安装顺序安装构架斜撑安装构架立柱检查固定螺栓的有关距离安装构架护板安装构架防护架安装构架拉撑安装风机风筒安装检修平台、爬梯安装风机底板安装管安装加热排安装密封挡安装轴与轴安装皮带安装机架和电安装风机轮安装风机护安装风机叶片与密封拆除管束装运螺加润滑油安装润滑油管风机电机调安装百叶安装皮单机试车三、安装方法 1、构架安装 1.1立柱的安装（1）安装前根据厂家安装图纸对立柱安装位置进行区分，注意各立柱安装位置不得装错。

空冷器施工方案(水平式)(DOC)

陕西化建工程有限责任企业宝氮企业 10 万吨 / 年甲醇制芳烃工程1、工程概括宝氮企业10 万吨 / 年甲醇制芳烃工程合成油装置共有空冷器两台(C40211、C40212)，散布在 402A 管廊和 402B1#钢平台上。

C40211 共 6 片，共计重量 110.63t ，此中单片管制重量为 6.55t ；C40212共 2 片，共计重量 28.6t ，此中单片管制重量为 8.45t 。

C40211空冷器及构架安装于管廊框架顶部 13m标高上，C40212空冷器及构架安装于 1#钢平台顶部 11m 标高上。

为安全、高效、高质量的达成空冷器安装施工任务，特编制此施工方案。

2、编制依照2.1 重庆天瑞制造厂家所带随机资料及安装指导说明书2.2 石油化工设施安装工程质量查验评定标准SH3514-20012.3 中低压化工设施施工及查收规范HGJ209-832.4 空冷式换热器GB/T15386-942.5 钢结构工程施工及查收规范GB50205-20013、管理组织机构项目经理：李常政质量经理：邱争联项目副经理：侯联孝项目总工：侯联孝技术部质安部供应部后勤部符海彤邱争联杨党飞张建忠陕西化建工程有限责任企业宝氮企业 10 万吨 / 年甲醇制芳烃工程施工负责：祁生贵施工班组职责：a.项目经理负责进度、质量、安全、技术全面工作，对整个项目工作负全责。

b.项目总工负责组织施工方案及施工作业指导书的编审，和重要施工方案的编制、交底；组织工地内部的工序交接，并负责组织二级质量查竣工作。

c.技术部在项目经理的直接领导下 , 对项目的技术管理、质量管理、信息管理工作全面负责。

负责组织向施工负责人进行书面施工技术交底。

指导、检查技术人员的平时工作。

复核特别过程、重点工序的施工技术交底。

检查、指导现场施工人员对施工技术交底的履行落真相况，实时纠正现场的违规操作编制施工过程中的重要施工方案，并按规定实时向上司技术管理部门报审。

202空冷式换热器安装方案

土耳其地下天然气储库工程项目一期工程空冷式换热器安装方案（202）总包单位审批：总包单位审核：施工单位审批：施工单位审核：施工单位编制：中国化学工程第六建设有限公司土耳其天然气储库工程项目经理部2015 年7 月目录1 编制说明 (2)2 编制依据 (2)3 施工准备 (3)4 施工工艺 (3)5 质量控制措施 (17)6 安全技术措施 (19)7 空冷式换热器施工计划 (20)8 主要工、机具计划 (21)9 检验、测量器具配备表 (22)1 编制说明土耳其地下天然气储库工程项目一期压缩机房（202）工程共有3套空冷式换热器设备。

该单元空冷式换热器是由GEA Batignolles Thermal Technologies（简称BTT）生产制造。

空冷式换热器(简称空冷器)是以环境空气作为冷却介质，风机强制空气横掠翅片管外，使管内高温工艺流体得到冷却或冷凝的换热设备。

为安全、高效、高质量的完成空冷器安装施工任务，特编制此安装施工方案。

2 编制依据2.1厂家安装指导说明书2.2空冷式换热器施工安装图纸2.3《石油化工换热设备施工及验收规范》SH3514-20012.4我公司以往对类似空冷式换热器安装的施工经验3 施工准备3.1施工前熟悉图纸及有关技术说明。

3.2设备基础交接，确保基础满足设备的安装要求。

3.3设备基础清理，现场材料倒运堆放及吊装区域划分。

3.4检查设备及材料出厂合格证和质量证明书，数据应符合规范要求。

3.5施工特殊工具准备齐全。

3.6现场配备必要的施工机具及劳保用品。

4 施工工艺4.1施工程序设备基础验收主钢结构安装风箱安装防护罩安装管束的吊装风机及驱动安装梯子走道安装封板的安装4.2设备基础验收4.2.1检查混凝土强度报告以及施工依据；检查整个基础的混凝土有无疏松、脱层、裂缝、孔洞、钢筋外露等现象；4.2.2对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷。

按土建施工图检查重要设备的基础沉降观测点，应符合设计要求。

空冷式换热器安装施工要求

空冷式换热器安装施工要求储可春【摘要】详细阐述了空冷器的安装问题，包括安装前的准备、安装顺序、安装方法、主要部件的安装要点以及风机性能试验等方面。

%In this paper, it gives a detailed description on installation issues of air cooler, including pre-installation preparation, installation sequence, installation method, installation points of main parts, performance test of fan and other aspects.【期刊名称】《化工装备技术》【年(卷),期】2015(000)002【总页数】4页(P44-47)【关键词】空冷器;换热器;风机;安装;偏差;质量【作者】储可春【作者单位】中国化学工程第十一建设有限公司【正文语种】中文【中图分类】TQ050.7所谓空冷器，即空冷式换热器，是一种以空气为冷却媒介的热交换设备，被大量应用于石化及炼油等领域之中。

空冷器的安装质量，是确保其运行稳定的关键因素。

本文详细阐述了空冷器的安装问题，包括安装前的准备、安装顺序、安装方法、主要部件的安装要点以及风机性能试验等方面。

（1）施工前，安装人员要熟悉图纸及有关技术说明。

（2）做好工机具的准备工作，如吊车、吊具、倒链、电焊机等。

机具应确保其性能良好；计量器具、水平仪器、角尺等应校验合格并在有效期内。

（3）现场配备必要的防护用具及劳保用品，如安全带、安全绳等。

（4）按照发货清单，检查设备的零部件是否完整、齐全，是否有损坏或变形，如有损坏或变形，需及时修理或校正；如有缺失或不足，应及时联系厂家解决。

（5）必须将零件上的尘土、油污等清除干净后方可安装。

（6）按照施工图纸及设计要求进行空冷器基础的验收工作。
