无线列调系统介绍(二)
列车无线调度通信设备使用维修管理办法
附录6列车无线调度通信设备使用、维修、管理办法第一章列车无线调度通信系统概述列车无线调度通信系统由五个分系统组成，分别是列车无线调度电话系统、TDCS无线车次号校核系统、调度命令无线传送系统、列车尾部安全防护装置和列车防护报警系统（LBJ）。
GSM-R系统能实现列车无线调度通信、无线车次号传送、调度命令无线传送等功能，是对传统模拟制式列车无线调度通信系统的数字化改造。
机车综合无线通信设备（CIR）是上述各功能的集成，安装于机车或动车组上，兼容模拟列车无线调度通信和数字通信功能。
一、列车无线调度电话系统列车无线调度电话系统分模拟列车无线调度电话系统和GSM-R数字列车无线调度电话系统。
模拟列车无线调度电话系统由无线列调总机、车站电台、车站语音记录仪、机车电台（或CIR）、助理值班员电台（便携电台）、运转车长（车辆乘务员）电台（便携电台）等组成。
GSM-R列车无线调度电话系统由数调台(FAS台)、移动交换系统(MSC)、基站子系统（BSS）、分组数据无线系统（GPRS）、移动终端设备（CIR或GSM-R手机）等组成，可实现调度所调度员、机车司机、车站值班员（助理值班员）、运转车长（车辆乘务员）之间通信。
GSM-R系统通常情况下采用点对点的通信方式，使用者需注册本岗位的功能号，可使用功能号、短号码(12XX，13XX等)或直接用预分配的号码(11位电话号码)进行呼叫。
当遇紧急情况需向其他移动台或相关调度员、车站值班员发布紧急事项时，可采用“紧急呼叫”或“组呼”功能进行呼叫。
二、TDCS无线车次号校核系统TDCS无线车次号校核系统能实时显示列车运行位置。
该系统由车载设备和地面设备组成。
车载设备由无线列调机车电台(或CIR)、车次号编码器、TDCS接口适配器和机车安全信息综合监测装置（TAX箱）（由电务段维护）组成；地面设备有车次号无线接收机、车次号解码器、TDCS系统（由电务段维护）组成。
每当列车通过某一车站的进站信号机和出站信号机时，车载设备向地面接收设备发送车次号信息，地面设备收到信息后在车站、调度所TDCS系统的显示终端上显示该次列车的车次信息，并标注当前的列车位置。
(完整版)无线列调系统教学资料
无线列调系统资料一、列车无线调度通用式机车电台 (2)1 机车电台简介 (2)1.1 通信功能 (2)1.2 其它功能 (2)2 设备组成： (2)3 接口说明 (3)二、车站电台 (4)1 车站台简介 (4)2 设备组成 (5)3 设备连接 (5)4 设备安装注意事项 (11)5 接口说明 (12)三、DMIS调度命令无线传送系统 (12)1 概述 (12)2 系统构成和设备组成 (12)3 系统主要功能 (13)四、调度命令无线传送系统附属设备 (14)1 机车运行安全信息综合检测装置（TAX2） (14)2 车站转接器 (15)2.1车站转接器的安装 (15)2.2车站转接器的使用 (15)3 调度命令无线传送系统机车装置 (15)3.1 机车装置的安装 (15)3.2 机车装置的使用 (16)4 车次号解码器的安装和使用（车站设备） (19)一、列车无线调度通用式机车电台1机车电台简介WTTJ-Ⅲ列车无线调度通用式机车电台（以下简称通用式机车电台）是为适应机车长交路套跑而开发的机车电台，适用于B、C制式无线列调系统，实现大、小三角通信。
可通过接收GPS全球定位信息自动判断所在区间，并能自动转换工作模式，无须司机干预，减轻司机工作量。
设备实现以下功能：1.1通信功能（1）呼叫调度或接收调度呼叫并建立通话；（2）接收调度通告；（3）同/异频呼叫车站值班员并建立通话；（4）同/异频呼叫另一司机、车长并建立通话；（5）接收值班员、车长等呼叫并建立通话；1.2其它功能（1）有语音时间记录仪接口，可外接录音设备，以记录话音；（2）可承载无线车次号校核业务；（3）可承载调度命令无线传送系统业务；（4）可承载450MHz列车尾部风压业务；（5）连续判断机车运行位置并自动转换电台工作模式。
在工作模式转换地点，给出听、视觉提示；根据需要或自动转换功能失效时，可手动转换工作模式；（6）根据需要或自动转换功能失效时，可手动转换工作模式；（7）可更新模式转换数据信息；（8）具备机车电台自检功能，机车电台出入库遥测功能。
铁路专用通信设备
铁路专用通信设备1.GSM-RGSM-R机车综合无线通信设备GSM-R是专门为铁路通信设计的综合专用数字移动通信系统，它基于GSM的基础设施及其提供的语音调度业务(ASCI)，其中包含增强的多优先级预占和强拆(eMLPP)、语音组呼(VGCS)和语音广播(VBS)，并提供铁路特有的调度业务，包括：功能寻址、功能号表示、接入矩阵和基于位置的寻址；并以此作为信息化平台，使铁路部门用户可以在此信息平台上开发各种铁路应用，GSM-R的业务模型可以概括为：GSM-R业务 = GSM业务 + 语音调度业务 + 铁路应用HY-473库检电台HY-473库检电台用于机车出入库时对机车综合无线通信设备(简称CIR)进行功能定性检测，以保证机车上线运行时CIR正常工作。
机车综合无线通信库检设备可以工作在GPRS或450MHz工作模式，可对450MHz机车台、GSM-R功能、800MHz预警进行功能检测。
系统由计算机、打印机、测试模块集、天馈线、测试控制软件组成。
其中测试模块集可由GSM-R模块、录音单元、控制单元、450M模块、800M模块组成。
2.无线列调系统调度总机调度总机是列车无线调度通信系统中的地面固定设备，设置在调度所，通过四线制有线线路与车站台连接。
车站电台B制式车站台是专门为铁路车站设计的通信设备。
该设备采用了最新技术，操作简便，具有很多的专用功能。
便携式车站电台便携式车站设备，主要用于与机车电台、车站电台及手持台进行通话。
便携台可通过内置电池供电（电池容量为12安时），在无外接电源的情况下，可保证正常工作8小时以上,电池电量不足时有声光提示；便携台可用专用的外接充电电源对内置电池充电，电池充满后充电器有相应提示。
此外，便携台还设有按键及指示灯，便于测试和使用。
通用机车台本电台是通用式无线列调机车电台，它兼容B、C制式机车台的所有工作模式。
安装在列车机车上，供司机使用。
可用于机车与调度、车站、其它机车、车长之间通信联系。
思科泰无线列调培训资料
车站电台与区间中继台之间采用2B+D接口。最大传输距 离为4Km，当传输距离超过4Km时，需增设数字中继台。
调度总机与监测总机之间采用标准RS422接口或CCITT G.703标准的64K数字同向接口。
➢小区覆盖范围 ✓长大隧道约1.3公里； ✓短隧道群约800米； ✓丘陵地区约2~3公里；
➢小区覆盖范围的调节方式 ✓通过网管中心或车站电台，可方便设置电台发射功率； ✓采用定向或全向天线，调整天线角度及高度； ✓在地形极为复杂的特殊情况下，可采用漏缆方式解决。
➢小区覆盖优点 ✓在交替独立的场强覆盖小区基础上，动态重组通信服务区，约 束单个通信业务范围。在系统数字网络平台的支持下，从而接 受更多的话务； ✓工程中可采用根部覆盖原则，达到双网覆盖效果，提高系统运 行安全性； ✓小区场强覆盖交界区场强特性陡峭，利于越区切换；
中继台接入经车站台转接。 移动设备间通信或以无线方式直接进行，或经由地面设
备转接。
如下图所示。
sct 深圳市思科泰技术有限公司
三、系统组成——系统组网
接入网
监测分机
电话交换网
打印机 有线数字电路
调制解调器 监测总机
调度操作台 调度总机
④
调度所DI接口
车站DI接口
轨 旁 电 台
④
车站DI接口
区间中继台
七、技术特点——小区覆盖（一）
车站电台、区间中继台发射频率按照f1-f2-f3次序依次排开，合理控 制场强覆盖范围，形成沿铁路线的链状覆盖。
车站覆盖区域
区间小区覆盖区域
轨
轨
旁
无线集群调度系统的功能
无线集群调度系统的功能随着移动互联网的迅速发展，无线通信的需求也与日俱增，无线集群调度系统应运而生。
无线集群调度系统是一种网络管理系统，能够实现对集群通信系统进行准确的调度和控制，提高无线通信的可靠性和效率。
下面将介绍无线集群调度系统的功能。
分布式管理无线集群调度系统可以实现分布式管理，将集群中的所有节点进行统一管理。
集群中的每个节点都可以将自身的信息上传至无线集群调度系统，在系统中进行统一分析处理。
在进行任务调度时，无线集群调度系统可以全面了解节点的位置、状态和资源分布情况，以便更好地进行任务分配和调度。
自适应调度无线集群调度系统能够根据实时情况进行自适应调度，如当一个节点出现故障时，系统会立即检测并自动调整任务分配，以确保整个集群的正常运行。
此外，系统还能够智能地对集群中的节点进行负载均衡，避免某些节点繁忙，而其他节点处于空闲状态的情况，从而提高集群的效率。
全局路径优化无线集群调度系统可以对任务执行过程中的路由进行全局优化，使得任务执行的路径更加合理、快速和可靠。
系统内置的算法能够进行路径规划和路由优化，从而使得整个集群的性能得以提升。
精细调度无线集群调度系统能够实现精细调度，根据任务的类型、优先级和紧急程度，将任务分配给不同的节点，并且能够为每个节点的任务进行时间和资源分配，范围包括CPU、内存、I/O等各种资源的分配。
通过灵活的任务调度，最大化集群资源的使用效率。
实时监控无线集群调度系统具有实时的集群监控功能，可以对集群中的各种资源进行实时监控和管理。
可以监控节点的状态、任务执行情况、数据传输速率等各种指标，及时发现问题并及时处理。
安全管理无线集群调度系统还具备安全管理功能。
它可以对集群中的节点进行密码保护和数据加密，防止黑客入侵和数据泄漏。
同时，系统还能够对任务和文件进行访问控制，确保集群的运行和数据安全。
总结无线集群调度系统是一种功能强大的网络管理系统，可以准确调度和控制集群通信系统，提高无线通信的可靠性和效率。

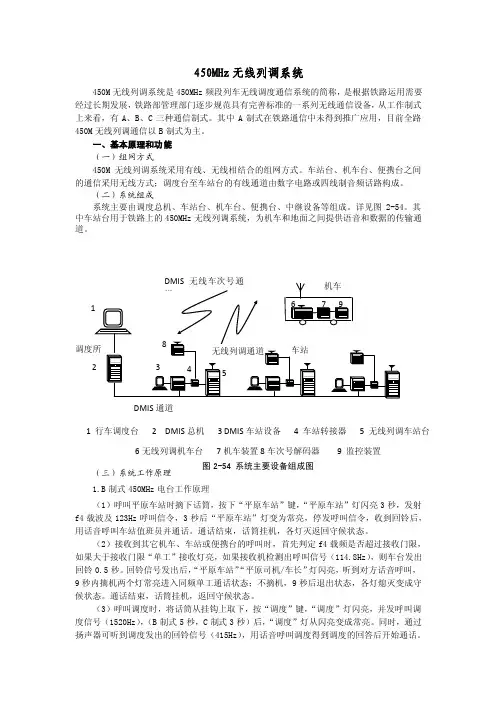

450MHz无线列调系统
450MHz 无线列调系统450M 无线列调系统是450MHz 频段列车无线调度通信系统的简称，是根据铁路运用需要经过长期发展，铁路部管理部门逐步规范具有完善标准的一系列无线通信设备，从工作制式上来看，有A 、B 、C 三种通信制式。
其中A 制式在铁路通信中未得到推广应用，目前全路450M 无线列调通信以B 制式为主。
一、基本原理和功能（一）组网方式450M 无线列调系统采用有线、无线相结合的组网方式。
车站台、机车台、便携台之间的通信采用无线方式；调度台至车站台的有线通道由数字电路或四线制音频话路构成。
（二）系统组成系统主要由调度总机、车站台、机车台、便携台、中继设备等组成。
详见图2-54。
其中车站台用于铁路上的450MHz 无线列调系统，为机车和地面之间提供语音和数据的传输通道。
（三）系统工作原理1.B 制式450MHz 电台工作原理（1）呼叫平原车站时摘下话筒，按下“平原车站”键，“平原车站”灯闪亮3秒，发射f4载波及123Hz 呼叫信令，3秒后“平原车站”灯变为常亮，停发呼叫信令，收到回铃后，用话音呼叫车站值班员并通话。
通话结束，话筒挂机，各灯灭返回守候状态。
（2）接收到其它机车、车站或便携台的呼叫时，首先判定f4载频是否超过接收门限，如果大于接收门限“单工”接收灯亮，如果接收机检测出呼叫信号（114.8Hz ），则车台发出回铃0.5秒。
回铃信号发出后，“平原车站”“平原司机/车长”灯闪亮，听到对方话音呼叫，9秒内摘机两个灯常亮进入同频单工通话状态；不摘机，9秒后退出状态，各灯熄灭变成守候状态。
通话结束，话筒挂机，返回守候状态。
（3）呼叫调度时，将话筒从挂钩上取下，按“调度”键，“调度”灯闪亮，并发呼叫调度信号（1520Hz ），（B 制式5秒，C 制式3秒）后，“调度”灯从闪亮变成常亮。
同时，通过扬声器可听到调度发出的回铃信号（415Hz ），用话音呼叫调度得到调度的回答后开始通话。
1 行车调度台2 DMIS 总机3 DMIS 车站设备4 车站转接器5 无线列调车站台 6无线列调机车台 7机车装置8车次号解码器 9 监控装置图2-54 系统主要设备组成图DMIS 通道通话结束，话筒挂机，返回守候状态。
增强型数字集群通信系统---无线列调
增强型数字集群通信系统在新一代无线列调上的应用一、无线列调系统概述列车无线调度电话（简称无线列调）是重要的铁路行车通信设备，号称列车行车“三大件”之一，在保证列车正点运行、降低机车能耗、提高通过能力、通告险情、防止事故、救援抢险等各方面都具有重要的作用。
无线列调系统负责列车的位置和运行方向，其工作成员包括行车调度员、车站值班员、助理值班员、机车司机、运转车长等。
无线列调系统的主要问题是解决调度所、车站和机车之间的点对多点分级通信，俗称“大三角”和“小三角”通信。
“大三角”通信是指行车调度员、车站值班员和机车司机之间的通信；“小三角”通信是指车站值班员、机车司机和运转车长之间的通信。
调度所行车调度员车站值班员助理机车司机运转车长1. 行车调度员通信权责◆行车调度员按车次号个别呼叫司机并通话；◆行车调度员能够对该调度区段内的所有机车进行全呼、通话，以及发出通告；◆行车调度员可呼叫某个车站的车站值班员和该车站管辖范围内的所有司机，紧急情况下，行车调度员可优先与司机通话；2. 司机的通信权责◆司机可呼叫当前所在调度区段的行车调度员；◆紧急情况下，司机可向行车调度员发出紧急呼叫并通话；◆司机呼叫行车调度员时，调度所设备能够存储机车呼入；◆司机与临近机车司机之间可组呼通信；3. 车站值班员通信权责◆相邻车站值班员之间可进行通话；◆车站值班员、助理值班员、司机、运转车长之间可以通话；4. 其他功能需求◆调度总机、车载台和机车台具有录音功能或录音接口；◆行车调度员向司机发送调度指令并在机车台显示，司机向行车调度员发送报告并在调度台显示，非话音信息由调度所设备和机车设备分别打印记录；◆调度所设备、车站台和机车台之间具备双向数据传输功能，可以传送实时数据、短数据或报文数据；◆调度所设备应具有人工转接铁路电话交换网的功能。
二、GSM-R无线通信系统GSM-R是铁路行业的国际无线通信标准，同时也是ERTMS(欧洲铁路运输管理系统)的一部分，主要用于列车与地面控制中心的通信。
无线列调系统介绍(二)
系统功能
1、无线列调通话 小三角通信
➢ 车站值班员同频呼叫机车司机或车长并通话。 ➢ 机车司机或车长同频呼叫车站值班员并通话。 ➢ 车站值班员异频呼叫机车司机或车长并通话。 ➢ 机车司机或车长异频呼叫车站值班员并通话。 ➢ 区间中继台采用连通方式组网时，机车司机或车长可呼
叫前、后方站并通话。 ➢ 通过转信方式，机车司机、车长或其他司机或车长间可
➢ 车站台和区间中继台均能接入不多于四个方向的设备。 ➢ 相邻车站间的区间中继台可采用开断或连通的方式供用
户选择，在连通的模式下，实现了全区间场强的无缝隙 覆盖，机车司机在区间的任何地点都可以呼叫前方、后 方车站。 ➢ 系统还提供了符合标准的模拟与数字两种接口与TDCS分 机连接。 ➢ 设备的供电可选用直流、交流或远供方式。
调度DI接口
区间中继电台
车站电台
****
移动手持设备
图1 组网
机车电台
系统构成
2、接口方式 调度总机与车站电台之间提供三种接口供用户选择，分别是CCITT
G.703标准的64K数字同向接口、ISDN U口和E1接口。 区间中继台通过一对或二对Φ0.9mm的电缆线连接到相邻车站。相
邻车站电台区间中继台间可采用开断、连接两种模式组网。 车站电台与区间中继台之间采用2B+D接口。最大传输距离为4Km，
系统特点
直流远供
➢ 区间中继台先进的电源管理技术降低设备的功耗，实现 了由相邻车站电台提供区间中继台的工作电源。
➢ 通过车站电台与区间中继台间的通信电缆，最多可以为 15Km内的6个区间中继台提供工作电源。
➢ 通过另外提供一对电缆可将区间电台配置数量扩展到12 个。
高性能的数据传输
➢ 调度、车站、区间中继台之间采用双工数字通道，实现 话音与数字信令同传。
铁路450M无线调令系统
详细资料：1、系统简介我公司研制生产的450MHz无线列调通信系统（含B1、B2制式和C制式）是按铁道部TB/T3052-2002标准《列车无线调度通信系统制式及主要技术条件》、铁道部通用机车电台技术条件以及相关规范、标准和规定配置。
系统设备于2002年通过铁道部产品质量监督检验中心检验，并获取铁路列车无线调度通信系统设备入网许可证，已广泛应用于全国14个铁路局、40多个铁路分局，设备稳定可靠，深受用户好评。
系统设备无线单元全部采用摩托罗拉电台，控制部分采用大规模集成电路及微处理器控制。
电源部分全部采用高可靠性模块电源设计。
整套系统具有兼容性强，设备性能稳定可靠，话音清晰、功能强大等特点。
2、系统组网方式系统采用有线、无线相结合的组网方式，沿铁路线构成链状通信网。
在调度室设置调度总机，铁路沿线车站设置车站电台，机车设置机车电台，车长和车站助理值班员配备便携台，无线检修所（或机房）设置监测总机，机务段或检修所设置出入库自动检测装置。
车站台、机车台、便携台之间的通信采用无线方式；调度台至车站台的有线通道由数字电路或四线音频线路构成。
另外，为解决区间弱场问题，根据现场需要，在隧道或弱场区段设置中继器、区间电台、弱场中继台（以下称首尾台）、无线同异频直放站、光纤直放站等设备，以满足全区段的列车无线调度通信。
3、系统功能◇调度员可对该调度区段的所有机车进行呼叫、通话，并发布通告◇调度员采用选站后群呼方式呼叫司机并通话。
车站占用时，向调度台示忙。
在紧急情况下，调度员可优先与司机通话◇司机采用信令方式呼叫调度员并通话◇车站台、机车台、便携台之间采用信令方式呼叫，也可采用话音直接呼叫便携台◇调度员、车站值班员、司机间及与便携台用户间的通话分别由调度所、车站和机车上录音设备录音。
◇机车台、车站台和调度设备之间具有双向数据传输功能◇调度员与司机间通话时具有越区切换功能◇系统具有远程集中监测车站台、调度所设备和区间中继设备的工作状态的功能；具有机车出入库自动检测和配合场强测试启动车站台发射功能◇调度所设备具有人工接转铁路无线用户、有线用户的通话功能◇相邻车站值班员之间可进行通话4、系统通信方式B制式：调度员、车站值班员与司机之间采用双工通信方式；车站值班员、助理值班员、司机、运转车长之间采用半双工或单工通信方式；移动用户之间采用异频单工通话时，由车站台、区间中继设备转信；机车台与调度所设备、车站台之间的数据传输采用双工通信方式。
无线列调系统介绍(二)
系统设备采用数字控制、传输和编码方式，设备内部的 数字总线采用标准的ST-BUS总线结构
第二十九页，共50页。
系统功能
4、信令方式
信令分为呼叫、控制和数字信令。 呼叫和控制信令满足TB/T 3052-2002《列车无线调度通
分别是CCITT G.703标准的64K数字同向接口、ISDN U口和E1接口。 区间中继台通过一对或二对Φ0.9mm的电缆线连接
到相邻车站。相邻车站电台区间中继台间可采用开断、 连接两种模式组网。
车站电台与区间中继台之间采用2B+D接口。最大传 输距离为4Km，当传输距离超过4Km时，需增设数字
一、开发背景
第一页，共50页。
开发背景
列车无线调度通信系统是主要以话音通信方式对列车 进行指挥的无线调度系统。
实际应用中主要采用A、B、C三种制式。
在无线电波传播困难的地区，传统做法是采用漏泄同轴 电缆结合双向直放式中继器构成的系统，
这种系统特点:
➢ 具有场强覆盖稳定、传输频带宽的特点， ➢ 投资金额大，并且安装、调试和维护比较困难。
方案确定
8、复线解决方案 采用语音会议功能，动态建立通话组，实现多个机车
司机与同一值班员间的通话。
动态的通话组有序管理，避免同频干扰的产生，保证多个 机车司机与同一车站值班员间的通话。
第十六页，共50页。
方案确定
9、系统维护管理 保留并完善第一代产品的监测、参数设置等项目。
增加版本回读、启动场强测试及远程复位等功能。
第二页，共50页。
开发背景
我公司研制的第一代无漏缆中继的系统在2001年通过铁
铁路无线通信系统
铁路无线通信系统
调度员除了利用有线调度系统与车站值班员进行通信 联络外，在很多场合，尤其是在紧急情况下，还要通过无 线电波直接或经过车站值班员与运行中的列车通信，指挥 调度列车的运行。行进中的列车也需要把运行中发生的情 况通过无线通信及时向调度员和车站值班员报告。这种以 铁路运输调度为目的，利用无线电波的传输，完成移动体 与固定体之间或移动体之间信息通信的系统，称为列车无 线调度通信系统，简称无线列调通信系统。
铁路无线通信系统
所有的地面电台应能覆盖整个调度区间，覆盖地 区可靠概率应不小于95%，在地形复杂和电气化区段 也不应小于90%。为了确保场强覆盖率，使列车在山 区和隧道等弱场区内运行时仍能进行可靠的调度通信， 就应在这些地区设置无线中继器，以增大电场强度； 并在隧道中安设电波诱导装置，如漏泄同轴电缆，把 电波引导到不易到达的空间。
铁路无线通信系统
图7-24无线电台间的通信方式 （a）同（异）频单工方式（b）同 （异）频半双工方式（c）双工方式
铁路无线通信系统
采用单工方式时，由于每个电台的收发不同时 进行，不需要两根天线或天线共用装置（双工器）， 因而设备简单，价格便宜，也不会造成电台内收发 信机之间的反馈振荡。加之在不发话时，由于发信 机不工作，电台功耗小（收信机耗电远小于发信机 耗电），因而手持电台和一些便携电台常常采用单 工方式，以减小体积和携带电池的重量。
铁路无线通信系统
无线列调弱场解决方案浅析
论文摘要：铁路无线列车调度通信系统是铁路行车指挥系统重要组成部分，其通信质量的好坏直接关系到铁路的运输效率和行车安全。
由于铁路沿线地形复杂，在山区弯道、隧道、路堑等地段容易受到障碍物的遮挡而形成通信弱场区和盲区，给列车运行造成安全隐患。
对此，铁道部也提出了铁路区间实现无线调度场强全覆盖的要求。
因此，解决弱场场强问题在铁路无线调度通信中变得尤为重要。
目前解决无线列调系统弱场区的方案主要有：①天线方式；②光纤直放站方式；③无线中继器方式。
④光纤直放站加漏泄同轴电缆方式，此方式主要运用在隧道内及路堑地段关键词：弱场区、光纤直放站、无线中继器、漏泄同轴电缆目录第一章无线列调系统简介 (1)第二章无线列调弱场区解决方案 (2)2.1 天线方式 (2)2.2 光纤直放站方式 (3)2.3无线中继器方式 (4)2.4 光纤直放站加漏泄同轴电缆方式 (4)第三章结束语 (5)第一章无线列调系统简介列车无线调度电话（简称无线列调）是重要的铁路行车通信设备，号称列车行车“三大件”之一，在保证列车正点运行、降低机车能耗、提高通过能力、通告险情、防止事故、救援抢险等各方面都具有重要的作用。
无线列调系统负责列车的位置和运行方向，其工作成员包括行车调度员、车站值班员、助理值班员、机车司机、运转车长等。
机车司机和运转车长（一般是客运）均处于运行的列车上，共同负责列车的运行。
在每个车站，有一名车站值班员和若干名助理值班员，负责本车站管辖范围内的列车运行。
助理值班员一般工作在室外，而车站值班员在车站室内操作指挥。
行车调度员位于调度所，一般一个调度所管理多个车站，因而行车调度员的管辖范围大于车站值班员的管辖范围。
无线列调系统的主要问题是解决“大三角”和“小三角”通信。
“大三角”通信是指行车调度员、车站值班员和机车司机之间的通信；“小三角”通信是指车站值班员、机车司机和运转车长之间的通信。
根据组网方式及设备功能的不同，铁路现有列车无线调度通信系统采用A、B、C三种制式完成上述功能。
无线列调系统介绍(二)
信号干扰
无线信号容易受到其他信号的干扰， 影响通信质量。
设备成本
无线列调系统的设备成本相对较高， 需要充分考虑投资回报。
03
02
传输距离限制
无线信号的传输距离有限，需要合 理规划基站位置。
维护难度
无线列调系统的维护需要专业人员， 维护难度较大。
04
05
无线列调系统的未来发 展
技术升级
5G通信技术
车站电台
车站控制台
用于车站内的列车运行控制和指挥，包括列车进路控制、信号显示控制等。
电台设备
包括收发信机、天线、馈线等，用于接收和发送无线信号，实现列车与车站之 间的通信。
机车电台
机车控制台
安装在机车驾驶室内，用于控制机车的运行状态和信号显示 。
电台设备
包括收发信机、天线等，用于接收和发送无线信号，实现机 车与车站、调度之间的通信。
随着5G技术的普及，无线列调系 统将逐步升级至5G网络，实现更 快速、更稳定的数据传输。
AI与大数据
利用人工智能和大数据技术，对 无线列调系统的数据进行分析和 挖掘，提高调度效率。
云计算
通过云计算技术，实现无线列调 系统的远程管理和控制，提高系 统的可维护性和可靠性。
应用拓展
物联网应用
无线列调系统将与物联网技术结合，实现铁路、 公路、水路等多种运输方式的调度一体化。
调度员与机车司机之间的通信
调度员可以通过无线列调系统与机车司机进行通话，传达列车运行指令、了解列车运行状态和解决突 发问题。
车站值班员与机车司机之间的通信
车站值班员与机车司机之间的呼叫和应答
车站值班员可以通过无线列调系统呼叫机车司机，确认列车进路、发车时间等信息，同 时也可以在紧急情况下要求司机采取相应措施。
电气化区段铁路无线列调系统的应用
系统 具有 远程 集 中监测 车站 台、区 间 中继 台、调 度所 设 备的工 作状 态
的功 能 。
可通过 监测 总机 对车 站 台及 区间中继 台进 行 参数设 置和 软件 升级 。 监测 分机 可通 过拨 号方 式访 问监 测 总机 ，通 过鉴 权 、授权 后进 行 参数
３系统 特点 ３ １通 用平 台 ．
系统 设备 软件 、硬 件均 采用 模块 化 设计 ，在 该平 台上 实现 了列 调通 话 业务 、数 据传 输 业务 、 复线应 用 、 区域 连锁 应用 等 需求 ，可 通过 不 同配 置 实现Ｂ 及区 间中继 台方 式系统 。 、ｃ
３ ２组 网 灵活 ．
同一 区 间多个机 车 司机 与前 、后方 车站 值班 员 间呼叫 并通话 。 ２ ｉ４ 数 据业 务 ．．
调度 设备 、车 站 台 （ 区 间 中继 台 ） 、机 车 台之 间具 有双 向数 据传 输 含
功能 。
可接 收无 线车 次号信 息 并转送 给Ｔ Ｃ 设备 。 ＤＳ 可发送 调度 命令 ，并接收 自动 回执 和手 动确 认信 息 。
设置 。
通 过 车站 台可 监测 所管 辖 的区 间中 继 台的工 作状 态 ，同 时可进 行参 数
设置和 软件 升级 。 ２ １ ６ 系统 功能 ．．
终 端设 备 ：车 站 台、机车 台和 便携 台 。 ２系统主 要功 能
２ １无线 列调 通 车 出入库 自动 检测 和配 合场 强测 试启 动车 站台发 射 的功能 。
调 度员可 对该 调度 区段的所 有机 车进 行 呼叫 、通话 ，并 发布通 告 。 调 度员 采用 选站后 群 呼方式 呼 叫司机 并通 话 。车 站 台占用 时 ，向调 度 台示忙 。在 紧急情 况下 ，调度 员可优 选 与司机 通话 。 司机采用 信令 方式 呼叫调度 员 并通话 。 调度 员与 司机 间通话 时具有 越 区切换 功 能。 调度 员可 选站 呼叫车 站值班 员 并通话 。 车站 值班 员可 呼叫调 度员并 通话 。 调度 员 、车站 值班 员 、司机 间 的通 话 分别 由调 度所 、车 站 、机车 上 的
B制式无线列调
B制式无线列车调度电话太原铁路局科学技术研究所邢泽平关于“无线列调”是铁路列车无线调度电话的简称；它是铁路行车调度电话的一种，是铁路通信系统中重要的通信之一。
因而为保证无线列调的良好应用，铁道部对其制式、组网、维护等技术要求予以明确规定，将无线列调分为A、B、C三种制式。
对于C制式笔者曾在《通信机世界》06年第十五期撰文予以介绍，本文则对B制式无线列调做一个介绍。
对于与C制式相同的部分本文将不再重复叙述。
B制式无线列调又可分为单、双工兼容四频组方式（简称B1制式）和同、异频独立同步单工、半双工方式（简称B2制式）。
两种制式在同频单工方式上是相互兼容的。
一、组网方式B制式无线列调与C制式类似，同样采用有线、无线结合的组网方式。
车站台、机车台、便携台之间的通信采用无线方式；调度台与车站台之间采用有线通信方式，有线通道由数字电路或音频四线制电路构成；调度台与机车台的通信则采用经有线方式到车站，然后再由车站无线转发至机车的方式完成通话回路的建立；机车对调度的呼叫是先由机车发出紧急呼叫，经车站台通过有线通道转发至调度所，再由调度员反呼机车构成通话。
二、系统功能1.调度员对本调度段内的全部机车可以进行选呼、全呼、通话和发出通告。
2.调度员可以采用选站或群呼方式与管内个别或全部机车通话；调度员与机车的通话有最高的优先级别。
3.司机可以发出紧急呼叫信令要求与调度员通话。
4.车站台、机车台、便携台之间的呼叫采用信令方式呼叫或采用话音呼叫方式直接呼叫便携台。
5.调度所设备、车站台、机车台均配备录音设备。
6.调度所设备、车站台、机车台之间具有双向数据传输功能。
7.调度与司机间的通话具有越区自动切换功能。
8.系统具有遥测车站台、区间中继设备工作状态的功能；机车台具有出入库自动检测功能和配合唱腔测试启动车站台的功能。
9.调度所设备具有人工转接铁路无线用户和有线电话用户通话的功能。
10.有条件时可以构成相邻车站间车站值班员的通话。
第11章2 无线调度系统
信号与通信概论 第 11 章 无 线调 度 通信 系统
23
(3)全基站 全基站组网方式即在每个车站均设置 集群基站。其特点是系统通信质量好、 可靠性高、频率资源利用率高（载频可 以隔站复用）没有中继器延时及噪声积 累的问题、扩容方便。但其工程造价较 高，越区切换频次增高。
信号与通信概论 第 11 章 无 线调 度 通信 系统
信号与通信概论 第 11 章 无 线调 度 通信 系统
26
(3)提高载频利用率 为提高载频利用率，在移动通信系统中，通 常采用多小区频率复用技术，在链状网（如铁 路、公路）中，通常采用三频组频率复用方式， 以提高频率利用率，并尽可能减小 同频干扰的影响。城市轨道交通工程中主要采 用漏泄电缆( LCX)进行无线场强的覆盖，因此 无线场强可以得到很好的控制。 (4)相邻基站频率之间三阶互调关系 在系统具体配置裁频时，还需特别注意的是 要避免相邻基站之间任意三对载频构成等间 隔关系，以免产生三阶互调干扰。
信号与通信概论 第 11 章 无 线调 度 通信 系统
4
1)系统空中接口 系统空中接口是一条数字无线电路径，具有 如下功能： ①提供组呼、选呼（私密呼叫）和有线电话 呼叫的控制和业务信道； ②能承载高达256 Byte的短数据业务； ③能承载电路数据与分组数据业务，其范围 从2.4 Kbps的高保护数据到28.8 Kbps（一 个载波4个时隙捆绑）的无保护数据传输速率 或吞吐量； ④位置登记功能，使系统核心网能始终知道 移动台所在的基站区域； ⑤安全性和对无线终端的鉴权功能。
信号与通信概论 第 11 章 无 线调 度 通信 系统
5
信号与通信概论 第 11 章 无 线调 度 通信 系统
6
2)直通模式的空中接口 直通模式的空中接口也是一条数字无线电路 径，可以使移动台之间无需经过SwMI就能直 接进行通信。在以这种模式工作时，可应用的 业务有组呼、选呼和短数据业务等。若利用 一部无线电台作为移动网关或中继器，还可扩 大直通模式工作的覆盖范围。 3)移动台人机接口( MMI) 为了使用户能够更方便地使用不同制造厂商 生产的移动台，人机接口规范了一系列标准 键盘的用户操作功能。
列车无线调度通信固定设备
16列车无线调度通信固定设备16.1 一般规定16. 1. 1列车无线调度通信系统用于列车调度员.司机、车站值班员.车辆乘务员之间的通话联系，并实现数据传送功能。
16.1.2列车无线调度通信固左设备（以下简称无线列调固左设备）包括车站设备、调度总机.网管及监测设备等。
其中车站设备由车站电台、车站数据接收解码器、调度命令车站转接器等组成。
16.2设备管理16. 2. 1无线列调专业与其他专业的维护管理分界如下：（1）车站数据接收解码器与CTC/TDCS车站设备维护分界：车站数据接收解码器至CTC/TDCS车站设备接线端子（不含）由通信部门负责。
（2）训度命令车站转接器与CTC/TDCS车站设备维护分界：调度命令车站转接器至CTC/TXS车站设备接线端子（不含）由通信部门负责。
（3）其它维护分界，由铁路局根据实际情况自行确定。
16. 2. 2无线列调固立设备电源应具有交、直流自动转换功能，配置免维护备用电池.电池容量应保证设备连续工作时间不少于6小时。
有条件的中间站，车站电台应由中间站髙频开关电源柜供电。
16. 2. 3维护部门应根据需要，配备以下仪表、工器具：场强测试系统、便携式场强仪、频谱分析仪、无线综合测试仪、直放站综合测试仪、中继器测试仪.功率讣.天馈测试仪、光源、光功率计、调监模拟器、电池容量测试仪、电子经纬仪、交、直流稳压电源、望远镜。
16. 2. 4维护部门应具备以下技术资料：（1）竣工资料、验收测试资料；（2）无线列调系统图：（3）无线列调场强覆盖示意图：（4）设备台帐（含设备型号、规格、软硬件版本、生产厂家、开通时间等）；（5）设备技术资料（设备产品说明书、使用手册等）；（6）仪器仪表使用说明书；（7）应急预案。
16. 3设备维护16. 3. 1设备维护单位应根据本维护规则制左相应的维护作业指导书、维护管理制度，编制检修计划表。
按计划进行维修.添乘，及早发现问题，减少障碍的发生。
16. 3. 2铁路局电务处组织管内无线列调场强测试工作，掌握管内无线场强覆盖状况。
