结构图识读(重点1)

合集下载

项目四识读与绘制基本结构图(2)甲板结构1(精)

项目四识读与绘制基本结构图(2)甲板结构1(精)

舷侧至舱口边的横梁称为半梁, 半梁的剖面尺寸与横梁相同,因此也称为普 通半梁。 它的一端与舱口纵桁用肘板相连,另一端用 梁肘板与主肋骨连接。
每隔3~4道肋位布置一道,多由剖面尺寸较大的T 型材制成。【为了加强横向强度】

(c)强横梁(web beam)

(d)舱口端横梁(hatch end beam)

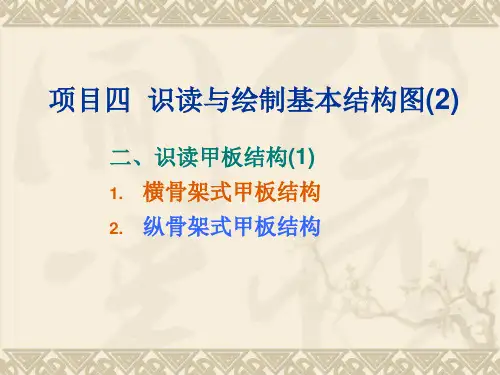

项目四 识读与绘制基本结构图(2)
二、识读甲板结构(1)
1. 2.
横骨架式甲板结构 纵骨架式甲板结构
Ship Construction and Drawing
识读甲板结构图
Ship Construction and Drawing
Ship Construction and Drawing
1、 横骨架式甲板结构
(a)普通横梁(deck beam):
是横骨架式甲板结构中的主要构件
常用不等边角钢或球扁钢制成
两端用梁肘板(beam knee)与舷侧主肋
骨连接,梁肘板的高度不小于肋骨腹板高 度的2倍。
普通横梁与甲板纵桁相遇时,纵桁腹板上
开切口让横梁穿过,并且每隔2~4档肋距 设置防倾肘板。
(b)半梁(half beam):

通常用球扁钢或不等边角钢制成。 作用:与甲板形成甲板板架抵抗总纵弯曲,能增加 甲板板板的稳定性,同时承受甲板上的局部载荷。 布置形式:

一般平行于中线面布置 型钢腹板垂直于基平面安装,除了靠近舱口的一根背向船 中以外,其余折边通常朝向船中。 甲板纵骨的间距与船底纵骨间距一致,它与横舱壁的连接 要求与船底纵骨相同。
横骨架式甲板
舱口纵桁
半梁
梁肘板
横梁
舱口端横梁
防倾肘板

建筑结构施工图识读(详细版本)

建筑结构施工图识读(详细版本)

建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言,是表达工程设计和指导工程施工必不可少的重要依据,是具有法律效力的正式文件,也是重要的技术档案文件。

二、建筑工程施工图的设计建筑工程图纸的设计,一般是由业主通过招标投标选择具有相应资格的设计单位,并与之签订设计合同,进行委托设计的(按有关规定可以不招标投标的设计项目,可以直接委托)。

建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。

技术上不太复杂的项目,可以按扩大的初步设计(扩初设计)和施工图设计两个阶段进行。

大型的和重要的民用建筑工程,在初步设计前增加方案设计阶段(进行设计方案的优选)。

三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。

建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等,其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。

结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。

设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。

主要包括各种设备的布置平面图、系统图和施工要求等内容。

设施图可按工种不同进一步分为水施图、暖通图、电施图等。

四、结构施工图包括的内容不同类型的结构,其施工图的具体内容与表达也各有不同,但一般包括下列三个方面的内容:1、结构设计说明本工程结构设计的主要依据;设计标高所对应的绝对标高值;建筑结构的安全等级和设计使用年限;建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级;所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法;所采用的通用做法的标准图图集;施工应遵循的施工规范和注意事项。

结构施工图识读知识点

结构施工图识读知识点

结构施工图识读知识点
一、图纸的序号和比例尺:结构施工图通常会在图纸上标注图纸的序号和比例尺,施工人员需要明确识读该图纸的比例尺,以便正确地测量和施工。

二、图例:图例是结构施工图中标明各种符号和代号的说明,施工人员需要通过图例了解各种符号和代号的具体含义。

三、图纸上的尺寸标注:在结构施工图中,一般会标注柱子、梁、板等构件的尺寸,施工人员需要准确地读取这些尺寸标注,并按照实际尺寸进行测量和施工。

四、施工标高:结构施工图中一般会标注各个构件的标高,施工人员需要明确各个构件的标高,以便进行正确的施工。

五、结构连接方式:结构施工图中会标明各个构件之间的连接方式,施工人员需要准确地读取这些连接方式,并按照图纸要求进行连接。

六、构件编号:结构施工图中往往会给每个构件编号,施工人员需要了解各个构件的编号,以便按照编号进行施工。

七、图纸上的特殊要求:结构施工图中可能会有一些特殊要求,例如做法要求、施工顺序要求等,施工人员需要仔细阅读并按照要求施工。

八、符号和代号的识读:结构施工图中会使用各种符号和代号来表示不同的构件和施工要求,施工人员需要通过图例或其他相关说明了解这些符号和代号的具体含义。

九、图纸的方向和布置:结构施工图一般会标明图纸的方向和布置,施工人员需要根据图纸的方向和布置进行施工。

十、图纸中的施工箭头:结构施工图中可能会使用施工箭头来指示施工的方向和方法,施工人员需要仔细阅读并按照施工箭头进行施工。

总的来说,准确地识读结构施工图对于施工人员来说是非常重要的。

只有通过对结构施工图的仔细阅读和准确理解,施工人员才能按照图纸要求进行施工,保证工程的质量和安全。

结构识图——独立基础,条形基础,筏形基础,柱子

结构识图——独立基础,条形基础,筏形基础,柱子

结构识图——独立基础,条形基础,筏形基础,柱子前期发表的结构识图——独立基础,条形基础,筏形基础,柱子,并未收录到本专栏,读者反映查找不便,特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分:①基础、②柱(墙)、③梁、④板、⑤楼梯,其中基础又分为独立基础、桩基础、筏形基础等形式,先讲独立基础,见下图:图1:基础平面图【例1】识读某建筑独立基础平法施工图。

1、首先了解独立基础编号及其代表的形式,见下表:注:设计时应注意:当独立基础截面形状为坡形时,其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度;当采用较陡坡度时,应要求施工采用在基础顶部坡面加模板等措施,以确保独立基础的坡面浇筑成型、振捣密实。

2、图1为某建筑独立基础平法施工图平面图,从图中可以看出:(1)该建筑基础为普通独立基础,根据选用的符号分析是坡形截面和阶形截面两种形式。

图中普通独立基础有三种编号,分别为DJP01、DJP02、DJP03;阶形截面普通独立基础有一种编号,为DJJ01。

每种编号的基础选择了其中一个进行集中标注和原位标注。

(2)以DJP01为例进行识读。

从标注中可以看出该基础平面尺寸为2500mm×2500mm,竖向尺寸第一阶为300mm,第二阶尺寸为300mm,基础底板总厚度为600mm。

柱子截面尺寸为400mm×400mm。

基础底板双向均配置直径12mm的HRB335级钢筋,分布间距均为150mm。

各轴线编号以及定位轴线间距,图中都已标出。

第二篇条形基础识读1、条形基础。

当建筑物上部结构采用墙承重时,基础沿墙身设置,多做成长条形,这类基础称为条形基础或带形基础,一般用于多层混合结构、自建房等,如图2-1所示。

图2-1 条形基础2、基础的构造组成以条形基础为例,介绍一下基础的构造组成,如图2-2所示图2-2 条形基础的构造组成(1)地基地基是基础下面的土层,承受由基础传递的建筑物的全部荷载。

建筑结构施工图的读识.PPT

建筑结构施工图的读识.PPT
图中的纵、横向选用不同的比例绘制。轴线尺寸与构件尺寸 也可选用不同的比例绘制。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
(4)构件的名称应用代号来表示,代号后应用阿拉伯数字 标注该构件的型号或编号,也可为构件的顺序号,如表10-3所 示。
(5)结构图应采用正投影法绘制,特殊情况下也可采用仰 视投影绘制。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
一、柱的平法施工图表示方法 柱平法施工图系在柱平面布置图上采用列表注写方式或
截面注写方式表达。柱平法施工图中要按规定注明各结构层 的楼面标高、结构层高及相应的结构层号。 (一)柱列表注写方式
列表注写方式,系在柱的平面布置图上,分别在同一编 号的柱中选择一个(有时需要选择几个)截面标注几何参数 代号;在柱表中注写柱号、柱段起止标高、几何尺寸与配筋 的具体数值,并配以各种柱截面形状及其箍筋类型图的方式, 来表达柱平法施工图,如图10-2所示。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
二、梁的平法施工图表示方法 梁的平法施工图系在梁的平面布置上采用平面标注方式或截面标注
方式表达。梁平面布置图,应分别按梁的不同结构层(标准层),将全 部梁与其相关联的柱、墙、板一起采用适当比例绘制,并注明各结构层 的顶面标高、相应的结构层号。对于轴线未居中的梁,除梁边与柱边平 齐外,应标注其偏心定位尺寸。 (一)梁平面注写方式(详例见图10-7)
平面标注方式是指在梁的平面布置图上分别在不同编号的梁中各选 一根梁,在其上标注截面尺寸和配筋的具体数值。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
平面标注方式包括集中标注与原位标注,集中标注表达梁的通用数值, 原位标注表达梁的特殊数值。施工时,原位标注取值优先。

结构施工图识读

结构施工图识读

结构施工图识读一、结构施工图是表达房屋承重构件(如基础、梁、板、柱及其他构件)的布置、形状、大小、材料、构造及其相互关系的图样,它还要反映出其他专业(如建筑、给排水、暖通、电气等)对结构的要求。

主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算和施工组织计划等的依据。

1、结构设计说明结构设计说明是带全局性的文字说明,它包括:选用材料的类型、规格、强度等级,地基情况,施工注意事项,选用标准图集等。

2、结构平面布置图结构平面布置图是表示房屋中各承重构件总体平面布置的图样。

它包括:(1) 基础平面图;(2) 楼层结构布置平面图;(3) 屋盖结构平面图。

3、构件详图构件详图包括:(1) 梁、柱、板及基础结构详图;(2) 楼梯结构详图;(3) 屋架结构详图;(4) 其他详图,如天窗、雨篷、过梁等。

二、结构施工图中的有关规定�房屋建筑是由多种材料组成的结合体,目前房屋结构中采用较普遍的是混合结构和钢筋混凝土结构。

�国家《建筑结构制图标准》对结构施工图的绘制有明确的规定,现将有关规定介绍如下:(1) 常用构件代号常用构件代号用各构件名称的汉语拼音的第一个字母表示(2) 常用钢筋符号钢筋按其强度和品种分成不同的等级,并用不同的符号表示(3) 一般钢筋图例常用钢筋图例见表15.2。

(4) 钢筋的名称配置在混凝土中的钢筋,按其作用和位置可分为以下几种,如图15.2 所示。

①受力筋②箍筋③架立筋④分布筋⑤构造筋(5) 保护层钢筋外缘到构件表面的距离称为钢筋的保护层。

其作用是保护钢筋免受锈蚀,提高钢筋与混凝土的粘结力。

(6) 钢筋的标注钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注,其标注形式有下面两种:○1 标注钢筋的根数和直径(7) 钢筋混凝土构件图示方法为了清楚地表明构件内部的钢筋,可假设混凝土为透明体,这样构件中的钢筋在施工图中便可看见。

钢筋在结构图中其长度方向用单根粗实线表示,断面钢筋用圆黑点表示,构件的外形轮廓线用中实线绘制。

结构施工图的识读方法

结构施工图的识读方法

结构施工图的识读方法1.结构施工图的识读要领在阅读结构施工图前,必须先阅读建筑施工图,由此,建立起建筑物的轮廓,并且在识读结构施工图期间,还应反复查核对结构与建筑对同一部位的表示,这样才能准确地理解结构图中所表示的内容。

识读结构施工图也是一个由浅入深,由粗到细的渐进过程。

结构施工图用粗线条表示要突出的重点内容,为了使图面清晰常常利用代号代表所表示的构件和做法。

2.结构施工图的识读方法(1)结构设计说明的阅读了解对结构的特殊要求,了解说明中强调的内容,掌握,材料、质量、以及要采取的技术措施的内容,了解所采用的技术标准和构造,了解所采用的标准图。

(2)基础布置图的识读要注意基础的标高和定位轴线的数值,了解基础的形式和区别,注意其它工种在基础上的预埋件和留洞。

①查阅建筑图,核对所有的轴线是否和基础一一对应,了解是否有的墙下无基础而用基础梁替代,基础的形式有无变化,有无设备基础。

②对照基础的平面和剖面,了解基底标高和基础顶面标高有无变化,有变化时是如何处理的。

③了解基础中预留洞和预埋件的平面位置、标高、数量。

④了解基础的形式和做法。

⑤了解各个部位的尺寸和配筋。

⑥反复以上的过程,解决没有看清楚的问题。

对遗留问题整理好纪录。

(3)结构布置图的识读结构布置图,由结构平面图和剖面图或标准图组成。

①了解结构的类型,了解主要构件的平面位置与标高,并与建筑图结合了解各构件的位置和标高的对应情况。

②结合剖面图、标准图和详图对主要构件进行分类,了解它们的相同之处和不同点。

③了解各构件节点构造与预埋件的相同之处和不同点④了解整个平面内,洞口、预埋件的做法与相关专业的连接要求。

⑤了解各主要构件的细部要求和做法,反复以上步骤,逐步深入了解,遇到不清楚的地方在纪录中标出,进一步详细查找相关的图纸,并结合结构设计说明认定核实。

⑥了解其它构件的细部要求和做法,反复以上步骤,消除记录中的疑问,确定存在的问题,整理、汇总、提出图纸中的存在的遗漏和施工中存在的困难,为技术交底或会审图纸提供资料。

结构施工图识读

结构施工图识读

图”。基础平面图主要是表示建筑物在相对标高±0.000以下
基础结构的图纸,是施工时在地基上放灰线、开挖基坑和施工
基础的依据。
3.1.2 基础平面图的内容
在基础平面图中应表示出墙体轮廓线、基础轮廓线、基础
的宽度和基础剖面的位置、标注定位轴线和定位轴线之间的距
离,至于基础的细部轮廓线都可省略不画,这些细部的形状,
其定位尺寸;编号相同且定位尺寸相同的基础,可仅选择一
个进行标注。
2.独立基础编号
各种独立基础编号应符合表3-10的要求。
上一页 下一页 返回
任务3 识读基础结构平面图
3.独立基础平面注写方式
独立基础的平面注写方式,分为集中标注和原位标注两
部分内容。
4.独立基础截面注写方式
独立基础的截面注写方式,可分为截面标注和列表注写
1.3 常见钢筋标注及表示方法
1. 钢筋的作用及标注方法
配置在钢筋混凝土结构中的钢筋,按其作用可分为受力筋、
箍筋、架立筋、分布筋和构造筋等。
上一页 下一页 返回
任务1 结构施工图概述
(1)受力钢筋:承受构件内拉、压应力的钢筋。其配
置根据受力通过计算确定,且应满足构造要求。在梁、柱中
的受力筋亦称纵向受力筋,标注时应说明其数量、品种和直
文字注写方式表达。 (2)按结构层绘制的平面布置图中,直接用文字表达各类构
件的编号(编号中含有构件的类型代号和顺序号)、断面尺寸、 配筋及有关数值。 (3)混凝土柱可采用列表注写和在平面布置图中截面注写方 式。 (4)混凝土剪力墙可采用列表和截面注写方式。 (5)混凝土梁可采用在平面布置图中的平面注写和截面注写 方式。 (6)重要构件或较复杂的构件,不宜采用文字注写方式表达 构件的截面尺寸和配筋等有关数值,宜采用绘制构件详图的表 示方法。

结构施工图识图

结构施工图识图

3.3 板的平法识读
7.4.1、板的平面表示方法 (一)坐标方向的规定 当两向轴网正交布置时,图面从左至右为X方向,从下至上为Y方向; 当轴网转折时,局部坐标方向顺轴网转折角度做相应转折; 当轴网向心布置时,切向为X方向,径向为Y方向。 (二)板块集中标注 板块集中标注的内容为:板块编号、板厚、 贯通纵筋以及当板面标 高不同时的标高高差。 对于普通楼面,两向均以一跨为一块板;对于密肋楼盖,两向主梁 (框架梁)均以一跨为一块板(非主梁密肋不计)。所有板块应逐 一编号,相同编号的板块可择其一做集中标注,其它仅注写置于圆 圈内的板编号,以及当板面标高不同时的标高高差。
3.1 柱的平法识读
3.2 梁的平法识读
梁平法施工图是在梁的结构平面布置图上,采用平面注写方式或截 面注写方式表达的梁配筋图。 7.2.1、平面注写方式 平面注写方式,系在梁平面布置图上,分别在不同编号的梁中各选 一根梁,在其上注写梁的截面尺寸和配筋的具体数值,见图7.2.1。 平面注写包括集中标注和原位标注。集中标注表达梁的通用数值, 原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁 的某部位时,则将该项数值用原位标注。使用时,原位标注取值优 先。
三、结构施工图平面整体设计方法(以下简称“平法”)。 它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置 用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、 墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简 洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎。 详见图集《平面整体表示方法制图规则和构造详图》(16G101)。
3d
3.5d
3.5d
6.25d
4.25d
半圆弯钩
直角弯钩

梁平法施工图识读(1)

梁平法施工图识读(1)
标高、 结构层高及相应的结构层号。
15
16
如何识读板配筋施工图(平法)
17
1.有梁楼盖板平法施工图表达方式
有梁楼盖板平法施工图是在楼面板和屋面板布置图 上,采用平面注写表达方式。
平面注写方式
集中标注
原位标注
对于普通楼面,两向均以一跨为一板块;对于密肋楼盖, 两向主梁(框架梁)均以一跨为一板块。 所有板块应逐一编号,相同编号的板块可择其一做集中标 高高差。
井字梁一般由非框架梁构成,并以框架梁为支 座
42
井字梁
为明确区分井字梁与框架梁或作为井字梁支座 的其它类型梁,井字梁用单粗虚线表示,框架 梁或作为井字梁支座的其它梁用双细虚线表示。
43
梁平法施工图平面注写方式示例
44
截面注写方式
在分标准层绘制的梁平面布置图上,分别在不同 编号的梁中各选择一根用截面剖切符号引出配筋 图,并在其上注写截面尺寸和配筋具体数值的方 式来表达梁平面整体配筋。
优点:将结构构件的尺寸和配筋,按照平面整体 表示方法制图规则,整体直接表达在结构平面布 置图上,再与标准构造详图配合,构成一套新型 完整的结构设计图纸。改变了传统的将各个构件 从结构平面图中索引出来,再逐个绘制配筋详图 的繁琐方法,减少了设计图纸的数量,且便于设 计修改。
缺点:没有传统施工图直观,施工翻样的工作量 大大增加,对施工企业提出了更高的要求。
当在某些板内(例如在延伸悬挑板YXB,或纯悬 挑板XB的下部)配置有构造筋时,则X向以XC打 头,Y向以YC打头注写。
21

设有一楼面板块注写为: LB5 h=150 B: Xφ10@135;
Yφ10@110 系表示5号楼面板,板厚
150mm,板下部配置的贯 通纵筋X向为φ10@150;, Y向为φ10@110;板上部 未配置贯通纵筋。

结构施工图识图

结构施工图识图
精品课件
例3:纯悬挑板平法标注见图
精品课件
(三)板支座原位标注
板支座原位标注的内容为:板支座上部非贯通纵筋和纯悬挑板上部 受力钢筋。
板支座原位标注的钢筋,应在配置相同跨的第一跨表达(当在梁悬 挑部位单独配置时,则在原位表达)。在配置相同跨的第一跨(或 梁悬挑部位),垂直于板支座(梁或墙)绘制一段适宜长度的中粗 实线(当该筋通长设置在悬挑板或短跨板上部时,实线段应画至对 边或贯通短跨),以该线段代表支座上部非贯通纵筋;
4、板面标高高差
板面标高高差系指相对于结构层楼面标高的高差,应将其注写在括 号内,且有高差时注,无高差时不注。
5、有关说明
同一编号板块的类型、板厚和贯通纵筋均应相同,但板面标高、跨度、 平面形状以及板支座上部的非贯通纵筋可以不同,如同一编号板块的平 面形状可为矩形、多边形及其它形状等。
精品课件
板平法集中标注图
框架柱L
主梁 KL
次梁 L
悬挑梁
XL
精品课件
1.2结构施工图的绘制方法 钢筋混凝土结构构件配筋图的表示方法有三种: 一、详图法。
它通过平、立、剖面图将各构件(梁、柱、墙等)的结构尺寸、 配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。
二、梁柱表法。 它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字
构件埋于地下,承受建筑物的全部荷载,并传递给基础.建 筑物的上部结构形式相应地决定基础的形式。如建筑物 的上部结构为砖墙承重,就采用墙下条形基础;独立柱 基础作为柱子的基础。 基础图表示建筑物室内地面以下基础部分的平面布置及 详细构造.通常用基础平面图和基础详图表示。
基础详图主要表明基础各组成部分的具体形状、大小、 材料及基础埋深等。通常用断面图表示,并与基础平面 图中被剖切的相应代号及剖切符号一致。

建筑结构施工图识读(1)

建筑结构施工图识读(1)
1
施工图识读
单元2 建筑施工图识读
一、建筑总说明的识读内容 是施工图样的必要补充,主要是对图样中未能表达清楚
的内容加以详细的说明,通常包括工程概况、建筑设计的依 据、构造要求以及对施工单位的要求。
1、设计的依据性文件、批文 2、设计标高
h
1
2
施工图识读
3 、项目概况: 内容一般应包括建筑面积,占地面 积、耐火等级、设计使用年限、建筑层数和建筑 高度、屋面防水等级、地下室防水等级、抗震设 防烈度等,以及能反映建筑规模的主要技术经济 指标,如住宅的套型和套数(包括每套的建筑面 积、使用面积等)
(3)注出室内外的有关尺寸及室内楼地面的标高。
(4)表示电梯、楼梯的位置及楼梯上下行方向及
主要尺寸。
h
11
12
施工图识读
(5)表示阳台、雨篷、台阶、斜坡、烟道、通风 道、管井、消防梯、雨水管、散水、排水沟、 花池等位置及尺寸。
(6)画出室内设备,如卫生器具、水池、工作台、隔 断及重要设备的位置、形状。
(11)屋顶平面图上一般应表示出女儿墙、檐沟、 屋面坡度、分水线与雨水口、变形缝、楼梯 间、天窗、上人孔、消防梯及其他构筑物、 索引符号等。
h
13
14
施工图识读
底层平面图 h
1:100
14
15
施工图识读
其他楼层平面图包括标准层平面图和顶层平面图, 其形成与底层平面图的形成相同。
在标准层平面图上,为了简化作图,已在底层平 面图上表示过的内容不再表示。
口的位置、尺寸等内容。
在屋顶平面图上,各种构件只用图例画出,
用索引符号表示出详图的位置,用尺寸具体表示
构件在屋顶上的位置。
h
18

结构施工图识图

结构施工图识图
设混凝土为透明体,钢筋在施工图中便可看 见。钢筋在结构图中其长度方向用单根粗实 线表示,断面钢筋用圆黑点表示,构件的外 形轮廓线用中实线绘制。
*绘制钢筋的粗实线和表示钢筋横断面的涂
黑圆点没有线宽和大小的变化,即它们不
表示钢筋直径的大小.。
22
受力筋
.
23
2、
钢筋的直径、根数及相邻钢筋中心距在图样 上一般采用引出线方式标注,其标注形式有下 面两种:
• 异形柱框轻住宅与其他传统结构相比,具有以下特点:由T形边柱、 十字形中柱、L形角柱组成框架受力体系,其柱间填充墙与体壁同厚, 室内不出现柱楞便于使用,填充墙采用轻质保温隔热材料,因墙体减 薄,与砌体结构相比可增加使用面积。异形柱框轻住宅结构体系和短 肢剪力墙结构体系在多高层住宅中的应用方面具有广阔的发展前景。
基础平面图尺寸标注定位轴线的间距和总
尺寸及墙厚、柱的断面尺寸和基础底面的
宽度等。
.
61
三、 基础详图
1 基础详图的形成
在基础的某一处用铅垂剖切平面切开基础所 得到的断面图称为基础详图。基础详图一般 采用垂直断面图来表示。
常用1∶10、1∶20、1∶50的比例绘制。
基础详图表示基础的断面形状、大小、材料、
.
4
现浇钢筋混泥土结构
• 现浇钢筋混凝土结构框架结构一般由梁、板、柱所组成。其特点是框 架结构布置灵活,具有较大的室内空间,使用比较方便。框架结构的 楼板大多采用现浇钢筋混凝土板。
• 由于有框架结构的柱截面较大,不宜家具布置和装修,影响室内使用, 以往在住宅建筑中采用较少。结合框架结构特点,在新建住宅中出现 了一种异形柱框架轻型住宅结构和短肢剪力墙结构体系。
.
3
四种结构的特点
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

40
3)附加箍筋或吊筋的画法示例应直接画在平面
图中的主梁上,在引出线上注明其总配筋值
41
井字梁


井字梁编号用JZL。井字梁系指在同一矩形平 面内相互正交所组成的结构构件,井字梁所分 布范围称为“矩形平面网格区域”。矩形平面 网格区域内无论几根同类梁与其相交,均应作 为一跨处理,井字梁相交的交点处不作为支座 井字梁一般由非框架梁构成,并以框架梁为支 座
15
16
如何识读板配筋施工图(平法)
17
1.有梁楼盖板平法施工图表达方式

有梁楼盖板平法施工图是在楼面板和屋面板布置图 上,采用平面注写表达方式。
平面注写方式 集中标注
原位标注
对于普通楼面,两向均以一跨为一板块;对于密肋楼盖, 两向主梁(框架梁)均以一跨为一板块。 所有板块应逐一编号,相同编号的板块可择其一做集中标 高高差。
8


A-A
9
三、梁板柱平法施工图的阅读

一看图名、比例、轴线和各构件的名称编号、布置及 定位尺寸。轴线尺寸与构件的关系 。 二看现浇楼板配筋图。板平面注写方式,板中钢筋集 中标注的内容,板中钢筋原位标注的内容,楼面的标 高、板厚等。 三看柱平法施工图的表示方法(列表注写方式、断面 注写方式),柱的平面布置情况,各柱编号及与轴线 的定位关系,柱中的钢筋布置等。 四看梁平法施工图的注写方式,各梁的编号、断面尺 寸,梁上部及下部的通长钢筋、箍筋、附加钢筋、梁 顶面相对标高等。
28
延伸悬挑 板的注写 方式见图
纯悬挑板 的注写方 式见图
29
练习:说明图2.1中LB1、LB2、LB4、LB5的板厚、
板底或板面的贯通纵筋
30
请问:板平面注写方式有哪几 种?
思考
板块集中标注;板 支座原位标注
请问:板块集中标注的内容为?
板块编号,板厚,贯通钢筋, 以及当板面标高不同时的标 高高差

4
5
带直钩的钢筋端部
带丝扣的钢筋端部
序号 6
名称
图例
说明
无弯钩的钢筋搭接
7 带半圆弯钩的钢筋搭接
8
9 10
带直钩的钢筋搭接 花篮螺丝钢筋接头 机械连接的钢筋接头
用文字说明机械
连接的方式
梁平法施工图的识读要点





识读要点: (1)根据相应建施平面图,校对轴线网、轴线编号、 轴线尺寸。 (2)根据相应建施平面图的房间分隔、墙柱布置,检 查梁的平面布置是否合理,梁轴线定位尺寸是否齐全、 正确。 (3)仔细检查每根梁编号、跨数、截面尺寸、配筋、 相对标高。 (4)检查各设备工种的管道、设备安装与梁平法施工 图有无矛盾,大型设备的基础下一般均应设置梁。 (5)根据结构设计,施工有无困难,是否保证施工质 量,并提出合理化建议。




当为等截面梁时, 用b×h表示;
当悬臂梁采用变截 面设计时,用斜线 分隔根部与端部的 高度值
当为加腋梁时,用 b×h Yc1×c2表示, c1为腋长,c2为腋 宽
39
梁原位标注内容


1)梁支座上部纵筋,指该部位含通长筋在内的 所有纵筋,标注在梁上方该支座处。当上部纵筋 多于一排时,用斜线“/”将各排纵筋自上而下分 开。当同排纵筋有两种直径时,用加号“+”将 两种直径的纵筋相连,角部纵筋写在前面。 2)梁的下部纵筋标注在梁下部跨中位置。
4
结构施工图的识读方法与步骤
一、结构设计说明的阅读:


了解对结构的特殊要求; 了解说明中强调的内容; 掌握材料质量要求以及要采取的技术措施; 了解所采用的技术标准和构造; 了解所采用的标准图。
5
二、基础平面图的阅读




一看图名、比例和纵横定位轴线编号,了解有多少道基 础 , 基础间定位轴线尺寸。 二看基础墙、柱及基础底面的形状、尺寸大小及其与 轴线的关系。注意轴线的中分和偏分。 三看基础平面图中剖切线及其编号, 了解基础断面图 的种类、数量及其分布位置, 以便与断面图对照阅读。 四看施工说明, 从中了解施工时对基础材料及其强度 等的要求, 以便准确施工。 基础布置图阅读时要注意基础的标高和定位轴线的数 值,了解基础的形式和区别,注意其他工种在基础上 的预埋件和预留洞。
49
思考


1.梁平法施工图中对编号有哪些规定? 2.梁平面注写方式中集中标注有哪些必注 内容? 3.梁原位标注中“/”、“+”、各表达了什 么信息?
50
项目3
柱平法施工图
51
项目3 柱平面整体表示方法施工图
1.柱平法施工图制图规则
柱平法施工图 的表示方法 列表注写方式 截面注写方式
注 明
42
井字梁

为明确区分井字梁与框架梁或作为井字梁支座 的其它类型梁,井字梁用单粗虚线表示,框架 梁或作为井字梁支座的其它梁用双细虚线表示。
43
梁平法施工图平面注写方式示例
44
截面注写方式




在分标准层绘制的梁平面布置图上,分别在不同 编号的梁中各选择一根用截面剖切符号引出配筋 图,并在其上注写截面尺寸和配筋具体数值的方 式来表达梁平面整体配筋。 截面注写方式即可单独使用,也可与平面注写方 式结合使用。 从相同编号的梁中选一根梁,先将单边截面剖切 符号及编号画在梁上,再将截面配筋详图画在本 图或其他图上。 在梁截面配筋详图上注写截面尺寸和配筋具体数 值。
18
板块集中标注

板块集中标的内容为:板块编号,板厚,贯通 钢筋,以及当板面标高不同时的标高高差。
板块编号
板类型 楼面板 代号 LB 序号 XX
屋面板
延伸悬挑板 纯悬挑板
WB
YXB XB
XX
XX XX
19





等厚度板注写为 h=xxx; 当悬挑板的端部改变 截面厚度时,用斜线 分隔根部与端部的高 度值,注写为 h=xxx/xxx; 当设计已在图注中统 一注明板厚时,此项 可不注。
各结构层楼面标高 结构层高 结构层号
52
2. 柱 编 号
柱编号由柱类型、代号和序号组成 柱 柱类型 框架柱 框支柱 芯柱 编 号 代号 KZ KZZ XZ 序号 ×× ×× ××
梁上柱
剪力墙上柱
LZ
QZ
××
××
53
3.柱平法施工图列表注写方式
(1)列表注写方式
20
贯通纵筋

按板块的下部和上部分别注写(当板块上部不设 贯通纵筋时则不注),并以B代表下部,以T代表 上部,B&T代表上部与下部; X向贯通纵筋以X打头,两向贯通纵筋配置相同时 则以X&Y打头; 当为单向板时,另一向贯通的分布筋可不注写, 而在图中统一注明。 当在某些板内(例如在延伸悬挑板YXB,或纯悬 挑板XB的下部)配置有构造筋时,则X向以XC打 头,Y向以YC打头注写。
6根钢筋上排有2根下排有4根
6根钢筋上排有4根下排有2根
37
梁集中标注的内容



1)梁的编号 2)截面尺寸 3)梁的箍筋 4)梁的上部通长筋或架立筋 5)梁侧面纵向构造钢筋或受扭钢筋 6)梁顶面标高相对于该结构楼面标高的高差值
前五项为必注值, 最后一项有高差 时标注,无高差 时不注
38
(1)平面注写方式
集中标注 表达梁的通用数值
原位标注 表达梁的特殊数值
施工时,原位标注取值优先
36
箍筋是HPB235钢,直径是 8,加密区间距为 100非加 腰筋4Φ10 支座上部纵筋 根直径是 密区为2002 ,肢数为 225 的加上2根直径是22的
图03G101-1 P22
梁顶标高
KL2为梁名称 2A表示两跨有一端悬臂 2根HRB335钢筋、直径是 25的通长筋
45
2-2剖面
底部6根22(下 4根上2根)受 扭钢筋2根16
梁3(1跨) 300*550
梁顶标高比该结构 层标高低0.1
46
表15.2 一般钢筋图例
序号 1 名称 钢筋横断面 图例 说明
下图表示长、短钢筋投
2 无弯钩的钢筋端部 影重叠时,短钢筋的端 部用45°斜划线表示 3
带半圆形弯钩的钢筋端
21






设有一楼面板块注写为: LB5 h=150 B: Xφ10@135; Yφ10@110 系表示5号楼面板,板厚 150mm,板下部配置的贯 通纵筋X向为φ10@150;, Y向为φ10@110;板上部 未配置贯通纵筋。
22
板面标高高差

系指相对于结 构层楼面标高 的高差,应将 其注写在括号 内,且有高差 则注,无高差 不注。
请问:板支座原位标注包括哪些内容?
31
项目2 梁平法施工图的识读
32
如何识读梁结构施工图
33
项目2 梁平法施工图的识读
梁平法施工图制图规则 梁平法施工图的表示方法 平面注写方式 截面注写方式
梁平面布置图,应分别按梁的不同结构层,将全部 梁和其相关联的柱、墙、一起采用适当比例绘制
注 明
各结构层顶面标高
24


板支座上部非 贯通纵筋
25
板支座原位标注
26
对线段画至贯通全跨或贯通全悬挑长度的上部通 长纵筋,贯通全跨或延伸至全悬挑一侧的长度值 不注,只注明非贯通筋另一侧的延伸长度值,见 图。
27
悬挑板注写方式



设有一延伸悬挑板 注写为: YXB2 h=150/100 B: Xc&Ycφ8@200 系表示2号延伸悬挑板,板根部厚150mm,端部 厚100mm,板下部配置构造钢筋双向均为 φ8@200。上部受力钢筋见板支座原位标注。
相关文档
最新文档
