第六章 孔加工刀具

合集下载

《钳工》第六章 钻孔 锪孔 铰孔解析

《钳工》第六章 钻孔 锪孔 铰孔解析

第六章钻孔、锪孔、铰孔第一节基本概念用钻头在材料上加工孔,这一操作叫做钻孔;用锪钻把已有的孔扩大和在孔的端面或边缘上加工成各种形状的浅孔,叫做锪孔;为了提高孔的表面光洁度,用铰刀对孔进行精加工,叫做铰孔。

钻孔在机器制造业中是一项很普遍而又重要的操作。

在钻床上钻孔时,工件固定不动,为什么用钻头能从工件材料中钻出孔来呢?当我们在实践中仔细地观察,就会发现这是由于钻头在做两种运动所形成的(如图6—1)。

1.切削运动(主运动)——钻头围绕本身轴线作旋转运动,起切削作用。

2.进刀运动(辅助运动)——钻头对着工件作直线前进运动。

由于这两种运动是同时连续进行的,因而,钻头上每一点的工作轨迹呈螺旋线。

我们看到钻出的切屑成螺旋形的原因就在这里。

第二节钻头钻头由碳素工具钢或高速钢制成,并经淬火处理。

钻头的种类较多,大致可分为扁钻和麻花钻。

扁钻(如图6—2)的切削部分呈三角形,形状比较简单,因而可用工具钢自行锻造。

但由于它的导向作用差,钻深孔时不能自动排屑,刃磨后直径改变,所以应用不多。

下面主要介绍应用较普遍的麻花钻。

1.麻花钻的构造:麻花钻(如图6—3)分为直柄与锥柄两种(直径小于12毫米的钻头,尾部是圆柱形;直径大于12毫米的钻头,尾部一般是圆锥形,用莫氏锥度),它由下面三部分组成:(1)尾部——起传递动力和夹持定心作用。

(2)颈部——它是制造钻头时磨削钻头外圆的退刀槽。

上面标注钻头的材料、规格和标号。

(3)工作部分——包括钻头的切削和导向两个部分切削部分包括横刃、两个主切削刃和两个后面,起主要切削作用;导向部分在钻孔时起着引导钻头垂直钻进和修光孔壁的作用。

导向部分由四个部分组成:1)螺旋槽。

它是正确形成切削刃和前角,并起着排屑和输送冷却液的作用。

2)刃带和齿背。

在钻头的外表面,沿螺旋槽高出约0.5~1毫米的窄带,叫做刃带,刃带上面起副切削作用的是副切削刃。

切削时,它与孔壁相接触,起着修光孔壁和引导钻头不致偏斜的作用。

机械制造基础(第二版)第6章z钻、铰、镗和拉削加工

机械制造基础(第二版)第6章z钻、铰、镗和拉削加工

6.3 铰削加工
三、铰孔时应注意事项
1. 铰刀的选择 铰刀是定尺寸刀具,铰孔的精度在很大程度上决定于铰刀的 精度。故在使用铰刀前,应仔细测量铰刀的直径是否与被铰 孔相符,刃口有无磨损、裂纹、缺口等缺陷,经试铰合格后 方能使用。
2. 铰刀的安装 铰孔作为精加工,切削余量很小。若安装后铰刀轴线与原工 件孔中心线发生偏斜,将会使孔径铰削后尺寸扩大超差和产 生形状误差。因此,铰刀与机床应采用浮动联接。
6.2 钻削加工
三、钻削要素
1.钻削用量
切削速度c 钻削时的切削速度指钻头外缘处的线速度
c

d o n
1000
进给量f、每齿进给量fz及进给速度f
f nf2nfz
背吃刀量ap 对钻头而言,它就是钻头直径的一半
ap d0 2
6.2 钻削加工
2.切削层截面尺寸
钻削时切削层尺寸平面为过 基点D的基面PD
6.3 铰削加工
3. 铰削用量的选择 合理选择铰削用量,可以提高铰孔精度。 精铰时,一般半径上铰削余量为0.03~0.15mm,其值取决
于工件材料及对孔要求的精度和表面粗糙度。一般铰削钢体
时,切削速度c=1.5~5m/min;铰铸铁件时c=8~l0m/min,
进给量不能取得过小,否则切削厚度hd过薄,铰刀的挤压作 用会明显加大,加速铰刀后刀面的磨损。—般铰制钢件时f= 0.3~2mm/r,铰削铸铁件时f=0.5~3mm/r。
铰刀齿槽方向有直槽和螺旋槽两种。直槽铰刀刃磨、检验方 便,生产中常用;螺旋槽铰刀切削过程平稳。加工铸铁等取 β=7~8;加工钢件取β=12~20;加工铝等轻金属取 β=35~45。
6.3 铰削加工
铰刀的几何角度
前角γo和后角o 一般取γo=0。粗铰塑性材料时,为

1_第六章 在铣床上钻孔、铰孔和镗孔

1_第六章 在铣床上钻孔、铰孔和镗孔

第一节
在铣床上钻孔
表6-1 钻削速度选用表(单位:m/min)
3.钻孔方法
(1)划线钻孔(见图6-2~图6-4)
第一节
在铣床上钻孔
图6-2 用机用虎钳装夹工件钻孔
第一节
在铣床上钻孔
图6-3 用压板、螺栓装夹工件钻孔
(2)靠刀法钻孔 当孔对基准的孔距尺寸精度要求较高时,用划线 法钻孔不易控制,此时可利用铣床的纵向、横向手轮刻度,采用 靠刀法对刀钻孔。
2.孔径扩大
1)铰刀与孔的中心不重合,铰刀偏摆过大。 2)铰削余量和进给量过大。 3)切削速度太高,铰刀温度上升而直径增大。 4)操作者粗心(未仔细检查铰刀直径和铰孔直径)。 3.孔径缩小 1)铰刀超过磨损标准,尺寸变小仍继续使用。
2)铰刀磨钝后继续使用,造成孔径过度收缩。
第二节
在铣床上铰孔
3)铰削钢料时加工余量太大,铰好后内孔弹性变形恢复使孔径缩 小。
第二节
在铣床上铰孔
一、铰刀的种类和特点
铰刀的种类很多,以刀具材料分有高速钢铰刀和硬质合金钢铰刀
两种。
图6-8 铰刀 a)机用铰刀 b)手用铰刀
第二节
在铣床上铰孔
1.高速钢铰刀(见图6-8) (1)整体圆柱机用铰刀 铰刀由工作部分、颈部和柄三部分组成 (见图6-8a)。
(2)手用铰刀 手用铰刀的切削部分比机用铰刀的要长,校准部分
第三节
在铣床上镗孔
五、镗平行孔系
具有平行孔系的零件,除孔的本身有精度要求外,还具有孔的轴
刀。
2.孔系镗削 在铣床上主要镗削各孔轴线平行的孔系,常见的有圆周等分孔系 和坐标孔系。 (1)圆周等分孔系的镗削 镗削各孔在工件表面的圆周上均匀分布 的孔系,可将工件装夹在分度头或回转工作台上进行,如图6-21 所示。

孔加工刀具

孔加工刀具
教学课题
孔加工刀具
教案序号
6
教学目标
熟悉孔加工刀具的结构和加工使用方法
教 学
重难点
重点:孔加工刀具的加工类型
课型
新授
教法
讲练法,实验法教具Fra bibliotek多媒体
教学活动过程
(1)钻头及钻孔刀具
1 .麻花钻
麻花钻是最常用的孔加工刀具,一般用于实体材料上孔的粗加工。钻孔的尺寸精度为 ITI3 ~ ITI1 ,表面粗糙度 Ra 值为 50 ~ 12.5 μ m 。它的结构由柄部、颈部和工作部分组成,柄部是钻头的夹持部分,有锥柄和直柄两种型式,钻头直径大于 12mm 时常做成锥柄,小于 12mm 时做成直柄。锥柄后端的扁尾可插入钻床主轴的长方孔中,以传递较大的扭矩。颈部位于工作部分和柄部的过渡部分,是磨削柄部时砂轮的退刀槽,当柄部和工作部分采用不同材料制造时,颈部就是两部分的对焊处,钻头的标记也常注于此。
3 .铰刀
铰刀是一种半精加工或精加工孔的常用刀具,铰刀的刀齿数多 (4~12 个齿 ) ,加工余量小,导向性好,刚性大。铰孔后孔的精度可达 IT9~IT7 ,表面粗糙度达 1.6~0.4 μ m ,常见的铰刀结构如图。
4 .镗刀
镗孔是常用的加工方法,其加工范围很广,既可进行粗加工,也可进行精加工。镗刀的种类很多,根据结构特点及使用方式,可分为单刃镗刀和双刃镗刀等。
课后记:首先利用视频和图片来引入真实的道具,激发学生的学习兴趣;通过动画播放展示孔加工刀具的结构和安装,让学生掌握各种情况下的孔加工刀具的拆卸方法;并以实际加工特征让学生讨论安装和拆卸刀具。
2 .扩孔钻
扩孔钻是用来对工件上已有孔进行扩大加工的刀具。扩孔后,孔的精度可达到 ITI0 ~ IT9 ,表面粗糙度 Ra 值可达到 6 . 3 ~ 3 . 2 μ m 。 扩孔钻没有横刃,加工余量小,刀齿数多( 3 ~ 4 个齿),刀具的刚性及强度好,切削平稳。扩孔钻的结构型式分为带柄及套式两类。带柄的扩孔钻由工作部分及柄部组成。

铣工工艺第六章在铣床上加工孔

铣工工艺第六章在铣床上加工孔
第六章
在铣床上加工孔
§ 6-1 在铣床上钻孔
§ 6-2 在铣床上铰孔
§ 6-3 在铣床上镗孔
在铣床上孔加工的概述
§ 6-1
在铣床上钻孔
麻花钻 a) 锥柄 b) 直柄
一、钻孔方法
1. 孔的技术要求
(1) 孔的尺寸精度 (2) 孔的形状精度 (3) 孔的位置精度 (4) 孔的表面粗糙度
钻孔的方法
2. 钻削用量
2. 颈部
在铰刀制造和刃磨时起空刀作用。
3. 柄部
它是铰刀的夹持部分, 铰削时用来传递转矩, 有直
柄和锥柄(莫氏标准锥度) 两种。
二、铰孔方法
1. 铰孔前的孔加工
铰孔是用铰刀对已粗加工或半精加工的孔进行精 加工。在铰孔之前, 一般先经过钻孔或扩孔, 要求 较高的孔, 需先扩孔或镗孔。精度要求高的孔, 还 需要分成粗铰和精铰两次铰孔。
1) 在分度头上分度钻孔
在分度头上分度钻孔
2) 在回转工作台上装夹工件钻孔
在回转工作台上装夹工件钻孔 1—钻头 2—工件 3—三爪自定心卡盘 4—压板
二、钻孔的质量分析
§ 6-2
在铣床上铰孔
一、铰刀
圆柱铰刀 a) 手用铰刀 b) 机用铰刀
1. 工作部分
铰刀的工作部分由引导锥、切削部分和校准部分组成。
钻削用量
(1) 切削速度vc 麻花钻切削刃外缘处的线速度, 表达式为:
式中
vc—— 切削速度, m/min; d——麻花钻直径, mm; n——麻花钻转速, r/ min。
(2) 进给量f
麻花钻每回转一转, 麻花钻与工件在进给方向
(麻花钻轴向) 上的相对位移量, 称为每转进给量f, 单位为mm/r。麻花钻为多刃刀具, 有两条刀刃(即 刀齿), 其每齿进给量fz (单位为mm/z)等于每转 进给量的一半, 即fz=1/2f。

六-在铣床上加工孔

六-在铣床上加工孔

在分度头上分度钻孔
.
12
2) 在回转工作台上装夹工件钻孔
在回转工作台上装夹工件钻孔 1—钻头 2—工件 3—三爪自定心卡盘 4—压板
.
13
二、钻孔的质量分析
.
14
.
15
§ 6-2 在铣床上铰孔
.
16
一、铰刀
圆柱铰刀 a) 手用铰刀 b) 机用铰刀
.
17
1. 工作部分
铰刀的工作部分由引导锥、切削部分和校准部
第六章 在铣床上加工孔
§ 6-1 在铣床上钻孔 § 6-2 在铣床上铰孔 § 6-3 在铣床上镗孔
在铣床上孔加工的概述
.
1
§ 6-1 在铣床上钻孔
.
2
麻花钻 a) 锥柄 b) 直柄
.
3
一、钻孔方法
1.孔的技术要求
(1) 孔的尺寸精度
(2) 孔的形状精度
(3) 孔的位置精度
(4) 孔的表面粗糙度
分组成。
2. 颈部
在铰刀制造和刃磨时起空刀作用。
3. 柄部
它是铰刀的夹持部分, 铰削时用来传递转矩,
.
18
有直柄和锥柄(莫氏标准锥度) 两种。
二、铰孔方法
1. 铰孔前的孔加工
铰孔是用铰刀对已粗加工或半精加工
的孔进行精加工。在铰孔之前, 一般
先经过钻孔或扩孔, 要求较高的孔,
需先扩孔或镗孔。精度要求高的孔,
.
7
(3) 切削深度ap 一般指已加工表面与待加工表面间的垂直距离。钻 孔时的切削深度等于麻花钻直径的一半, 即ap=1/2d。
.
8
3.钻孔方法 (1) 划线钻孔
用平口钳装夹工件钻孔

第二节镗孔加工

第二节镗孔加工
(4)应通过统计或检测的方法确定刀具各部分的寿命,以 保证加工精度的可靠性。对于单刃镗刀来讲,这个要求可低 一些,但对多刃镗刀来讲,这一点特别重要。可转位镗刀的 加工特点是:预先调刀,一次加工达到要求,必须保证刀具 不损坏,否则会造成不必要的事故。
第六章 孔系加工
二、镗孔刀具
镗刀由刀柄和刀具组成,具有一个或两个切削 部分,专门用于对已有的孔进行粗加工、半精加 工或精加工的刀具,如下图所示。镗刀可在镗床、 车床或铣床上使用。因装夹方式的不同,镗刀柄 部有方柄、莫氏锥柄和7:24锥柄等多种形式。在 数控铣床上一般采用7:24锥柄镗刀。
第六章 孔系加工
(3)刀具安装后进行动态跳动检查。动态跳动检 查是一个综合指标,它反映机床主轴精度、刀具精度 以及刀具与机床的连接精度。这个精度如果超过被加 工孔要求的精度的 1/2 或 2/3 就不能进行加工,需 找出原因并消除后才能进行。这一点操作者必须牢记, 并严格执行,否则加工出来的孔不能符合要求。
第六章 孔系加工
格式: G85 X__Y__Z__R__ F__; G86 X__Y__Z__R__ P__F__;
第六章 孔系加工
式中 G85─镗孔循环在孔底时主轴不停转,然后快速退
刀;如下图a所示。 G86─镗孔循环在孔底时主轴停止,然后快速退刀;
如下图b所示。
图6-13 粗镗孔动作图
a)G98 G85动作
b)G98 G86动作
第六章 孔系加工
(2)G76/G87程序段中Q代表刀具在轴反向位移增量。 (3)G87指令编程时,注意刀具进给切削方向是从工件的 下方到工件的上方。 (4)为了提高加工效率,在指令固定循环前,应先使主轴 旋转。 (5)由于固定循环是模态指令,因此,在固定循环有效期

孔加工刀具及方法

孔加工刀具及方法

孔加工刀具及方法一、孔加工刀具的分类1.钻头:用于钻孔,可以分为普通钻头、中心钻头等。

普通钻头主要用于中、小孔径的钻孔,而中心钻头主要用于钻孔前的中心定位。

2.镗刀:用于对孔进行镗削,适用于孔径较大且精度要求较高的加工。

根据镗削的方式,可以分为手工镗刀和机动镗刀。

3.切削刀具:包括铰刀、滚刀等,用于在工件上切削出所需的孔形。

4.攻丝刀:用于在孔内加工螺纹,主要包括手攻刀和机动攻丝刀。

二、孔加工的常用方法1.钻孔法:利用钻头在工件上旋转切削,形成圆形的孔。

2.镗削法:利用镗刀在工件上旋转切削,形成较大孔径和高精度的圆形孔。

3.铰孔法:利用铰刀在工件上切削,形成倒角的肩部和圆形的底面孔。

4.拉床法:利用拉床将工件拉动,完成孔的切削。

5.铣削法:利用铣刀在工件上旋转切削,形成不同形状的孔。

6.手工孔:通过手工工具(如手电钻、手持镗刀等)完成孔的加工。

三、孔加工的注意事项1.材料选择:根据工件材料的不同,选择适合材料的刀具,以及合适的切削速度、进给速度等参数。

2.刀具保养:加工过程中,要定期检查并清洁刀具,保持刀具的尖端锐利,以保证加工质量和效率。

3.加工前的准备工作:加工前需进行合适的夹紧与定位,确保工件的稳定性和精度。

4.加工润滑:加工过程中需要使用润滑剂,减少摩擦和热量的产生,提高刀具寿命和加工质量。

5.审核尺寸:加工后要对孔的尺寸进行检测,以确保加工结果的准确性和合格率。

总之,孔加工是一项常见且重要的加工工艺。

合理选择孔加工刀具和方法,严格执行加工工艺要求,可以达到较高的加工精度和质量要求。

在实际应用中,根据工件的具体要求和加工条件,选择合适的孔加工刀具和方法,可以提高生产效率,降低生产成本。

第6章 二维刀具路径

第6章  二维刀具路径
孔循环在同一个孔执行钻削
第六章
▪ 钻削参数选项卡
二维刀具路径
首次钻孔深度 以后各次钻孔深度
钻孔循环
刀具暂留孔底时间 让刀距离(只用于精镗孔)
第6章 二维刀具路径
▪ Cycle(钻孔循环)
深孔钻:一般钻孔和镗孔,孔深小于三倍刀具 直径,孔底要求平整,可在孔底暂停;
深孔啄钻:用于钻深孔,孔深大于三倍刀具直径; 断削式:用于钻深孔,孔深大于三倍刀具直径; 攻牙:加工内裂纹; 镗孔#1:用进给速度进刀和退刀进行镗孔; 镗孔#2:用进给进刀、主轴停止、快速退刀进行
▪ 输入点子菜单
手动选点:手动选择钻孔点,选取该命令后,打开抓点方式菜单; 自动选点:自动选择加工点,依次选择三个点为一组,系统自动选
择一系列已存在的点作为钻孔中心点; 图素选点:选择所有图素的端点定位钻孔点,包括线的端点、圆弧
的端点、聚合线端点和封闭圆的中心点; 窗口选点:用光标构建一个窗口,系统用窗口范围内的一系列点产
镗孔; 精镗孔(刀具偏移):在孔深处停转,将刀旋转
角度后退刀。
第6章 二维刀具路径
▪ 6.5 二维加工综合实训
生钻削刀具路径; 前一刀具路径的点:选择上一次钻削操作的点; 限定圆弧选点:用一个指定的半径(在一公差值内)选择开放的或
封闭的圆弧的中心点钻孔; 样板选点:根据样板定义钻削点,指定一系列矩形排列或环形排列
的点; 选项:选取该命令弹出图6-55所示点的排序对话框,用以设置点的
排序方式—17种2D排序、12种圆周排序、16种交叉排序方式; 子程式:选取该命令可重复钻孔的位置,构建一个子程式,每个钻
第6章 二维刀具路径
本章要点
面铣削加工刀具路径 外形铣削加工刀具路径 挖槽加工刀具路径 钻孔加工刀具路径

机械制造工艺课件第六章机床夹具和刀具

机械制造工艺课件第六章机床夹具和刀具

★★★
机械制造工艺
★★★
三、夹具的组成 1、定位元件或定位装臵
定位元件或定位装臵就是确定一批工件在夹具中 占有正确位臵的元件或装臵。如图6-5中的定位销3就 是定位元件,通过它使该批套筒工件在夹具中处于正 确的位臵。
2、夹紧装臵
夹紧装臵的作用是将工件压紧夹牢,保证在加工 过程中由于自重或受到切削力或振动外力作用时不离 开已确定的正确位臵。例如图6-5中的螺母4、垫圈5、 定位销3等组成的螺旋夹紧机构。
★★★
机械制造工艺
★★★
(2)专用夹具 专用夹具是指根据某一工件的某一工序的 加工要求,而专门设计的夹具。 专用夹具可以按照工件的加工要求设计 得结构紧凑、操作迅速、方便、省力,以提 高生产效率。但专用夹具设计制造周期长、 成本较高,当产品变更时无法继续使用。因 此这类夹具适用于产品固定的大批量生产中。
★★★
机械制造工艺
★★★
(4)随行夹具
随行夹具是自动线夹具的一种。自动线夹具基本上 可分为两类:一类为固定式夹具,它与一般专用夹具相 似;另一类随行夹具,该夹具既要起到装夹工件的作用, 又要与工件成为一体沿着自动线从一个工位移到下一个 工位,进行不同工序的加工。
(5)组合夹具
组合夹具是由一套事先制造好的标准元件和部件组 装而成的夹具。该类夹具是由专业厂家制造的。零件、 部件之间相互配合部分的尺寸精度高、硬度高、耐磨性 好,且具有完全互换性,故可以随时拆卸和组装,所以 组合夹具特别适用于新产品的试制和单件小批生产。
★★★
机械制造工艺
通用夹具 专用夹具 可调夹具 组合夹具 随行夹具
★★★
二、夹具的分类
1、按专门化程度分 2、按使用的机床分
3、按夹紧动力源分

第六章 在铣床上加工孔

第六章 在铣床上加工孔

使用刀具时要注意安全,避免意外 伤害
切削参数的选择
切削速度:根据材料硬度和加工要求选择合适的切削速度 进给量:根据切削深度和表面粗糙度要求选择合适的进给量 切削深度:根据铣刀直径和加工余量选择合适的切削深度 冷却液:选择合适的冷却液可以降低切削温度,提高加工质量
加工过程中的检测和控制
定期检查刀具磨损情况,及时更换刀片或刀头。 随时监测加工过程中的温度和振动情况,防止过热或异常振动。 控制切削参数,如切削速度、进给速度和切削深度等,以保证加工质量和效率。 及时清理切屑,防止堆积和堵塞。
Part One
单击添加章节标题
Part Two
铣床加工孔的原理
铣床的工作原理
添加标题
铣床简介:铣床是一种加工设备,通过旋转刀具 和工件的相对运动来实现切削加工。
添加标题
工作原理:铣床的工作原理是利用主轴带动刀具 进行旋转,同时通过工作台的进给运动,使刀具 和工件产生相对运动,从而实现切削加工。
切削液在铣床加工孔中起到冷却、润滑和 排屑的作用,新型切削液的开发提高了加 工过程的稳定性和效率。
新型刀具材料和切削液的组合应用,能够 进一步提高铣床加工孔的加工效果和生产 效率。
随着科技的不断进步,新型刀具材料和 切削液的开发将更加广泛和深入,为铣 床加工孔的发展带来更多的可能性。
智能化和自动化技术的应用和发展
智能化技术:提高加工精度和效率,降低人为因素影响
自动化技术:实现加工过程的自动化,提高生产效率
发展趋势:智能化与自动化技术的融合,实现更高层次的加工精度和效率 未来展望:随着技术的不断进步,铣床加工孔的智能化和自动化水平将进 一步提高
绿色制造和可持续发展
铣床加工孔的未来展望:绿 色制造技术将得到广泛应用

孔加工刀具的几何角度与结构介绍

孔加工刀具的几何角度与结构介绍

刀具的工作部分就是产生和处理切屑的部分,包括刀刃、使切屑断碎或卷拢的结构、排屑或容储切屑的空间、切削液的通道等结构要素。

下面我们就来具体介绍一下,孔加工刀具的几何角度与结构。

有的刀具的工作部分就是切削部分,如车刀、铣刀等。

有的刀具的工作部分则包含切削部分和校准部分,如钻头、扩孔钻、铰刀、丝锥等。

切削部分的作用是用刀刃切除切屑。

校准部分的作用是修光已切削的加工表面和引导刀具。

刀具工作部分的结构有整体式、焊接式和机械加固式。

1、刀具的几何角度在分析各种刀具时,都可以把它当成只有一个切削部分的车刀来分析。

因此,通过车刀来介绍钻头、铰刀等孔加工刀具切削部分的名称及几何参数刀具的切削部分主要由主切削刃、副切削刃、刀尖前面、主后面和副后面组成。

为了确定刀面与刀刃在空间的位置,选择主剖面系参考平面作为基准。

主剖面系由3个平面组成。

基面:通过切削刃上某选定点,且平行或垂直于刀具在制造、刃磨和测量过程中适于定位或定向的平面或轴线。

车刀的基面是平行刀杆底面的平面。

切削平面:和切削刃上的选定点相切,并垂直于基面的平面。

主剖面:通过主切削刃上某选定点,同时垂直于基面和切削平面的平面在参考平面确定之后,刀面和主切削刃的方位只要用4个不同类型的角度就可以表达,即前角、后角、刃倾角、主偏角。

前角:在主剖面中测量的前面与基面间的夹角。

后角:在主剖面中测量的后面与切削平面间的夹角。

主偏角:主切削刃与进给运动方向在基面上投影间的夹角。

刃倾角:主切削刃与基面间的夹角。

2、几何角度与切削性能增大前角,可减小前刀面挤压切削层时的塑性变形,减小切屑流经前面的摩擦阻力,从而减小切削力和切削热。

但增大前角,同时会降低切削刃的强度,减小刀头的散热体积。

后角的作用是减小刀具在切削过程中后面与加工表面之间的摩擦。

各种刀具的后角一般为5—12度。

刃倾角影响切削时切屑流出的方向,也影响刀具的强度和散热条件。

负的刃倾角有利于加强刀尖强度和散热。

在加工淬硬钢和刀具承受冲击载荷时,应采用负的刃倾角。

第六章_钻头

第六章_钻头
修磨标准麻花钻的常用方式1将整个横刃磨去2磨短横刃617横刃修磨形式第六章钻削的方法及其特点麻花钻及其修磨2修磨前面图619618修磨前面a修磨外缘处前面b修磨近钻心处前面1修磨过渡刃图619619修磨过渡刃图第六章钻削的方法及其特点麻花钻及其修磨2修磨圆弧刃图620620修磨圆弧刀第六章钻削的方法及其特点麻花钻及其修磨4磨断屑槽
图6-9 拆卸钻头 1—斜铁 2—主轴 3—钻头
第六章 钻削的方法及其特点
第一节 钻削的方法及其特点
拆卸方法:
①将斜铁放钻床主轴圆弧孔内,贴紧锥钻扁尾的斜角部分。
②用锤子锤击斜铁即可。
注意: ①将半圆弧一边放在上面,否则会将钻床半圆弧孔打坏。 ②拆卸前,在工件或工作台上要垫木块,防钻头掉下打坏
工件或工作台。
图6-28 枪钻 1—工作部分 2—钻杆
第六章 钻削的方法及其特点
第四节 深孔钻
钻尖相对于钻头轴线有一定 的偏移量e(图6-29),偏移量 大约为1/4钻头的直径。 排出的切削液经过过滤、冷 却后再流回液池,可循环使用 (图6-30)
图6-29 枪钻的钻心偏移
图6-30 枪钻工作原理
第六章 钻削的方法及其特点
第六章 钻削的方法及其特点
第一节 钻削的方法及其特点
2.锥柄钻夹头 内外表面都是锥体,称为钻套。
图6-6 钻套 1—内锥孔 2—外圆锥 3—扁尾
第六章 钻削的方法及其特点
第一节 钻削的方法及其特点
表6-1 钻套规格
表6-2 莫氏锥度表(单位:mm)
第六章 钻削的方法及其特点
第一节 钻削的方法及其特点
第六章 钻削的方法及其特点
第六章 钻削的方法及其特点
第四节 深孔钻
一、深孔加工的难点

第六章 孔加工

第六章 孔加工
15
图6.3
标准型群钻结构
16
2.可转位浅孔钻 适合在车床上加工d=17.5~80mm、l/d≤3 的中等直径浅孔。
17
图6.4 可转位浅孔钻
18
3.错齿内排屑深孔钻 对于直径较大的深孔(孔深度与直径之比 大于5~10),由于切削量很大,必须较好地 解决排屑和冷却问题。错齿内排屑深孔钻是常 用的深孔加工钻头。工作时钻头由浅牙矩螺纹 与钻杆联接,通过刀架带动,经液封头钻入工 件。通过刀齿的交错排列实现了分屑,便于切 屑的排出;通过钻管与工件孔壁之间的间隙加 入高压切削液,使之充分地对切削区进行冷 却,并利用高压切削液把切屑从钻头和钻管的 内孔中冲出。硬质合金条起导向的作用。
拉削加工
1.拉床及拉削方法 拉削是用拉刀加工工件内、外表面的方法。拉削在拉 床上迸行。拉床分卧式和立式两类,下图为卧式拉床的示 意图。拉削时工作拉力较大,所以拉床一般采用液压传动。 常用拉床的额定拉力有100,200,400kN等。
卧式拉床示意图
l-压力表 2-液压传动部件 3-活塞拉杆 4-随动支架 5-刀架 6-床身 7-拉刀 8-支挣 9-工件 10-随动刀架
26
3.深孔钻
通常把孔深与孔径之比大于5~10倍的孔称为深孔,加工 所用的钻头称为深孔钻。 由于孔深与孔径之比大,钻头细长,强度和刚度均较差, 工作不稳定,易引起孔中心线的偏斜和振动。为了保证孔 中心线的直线性,必须很好地解决导向问题;由于孔深度 大,容屑及排屑空间小,切屑流经的路程长,切屑不易排 除,必须设法解决断屑和排屑问题;深孔钻头是在封闭状 态下工作,切削热不易散出,必须设法采取措施确保切削 液的顺利进入,充分发挥冷却和润滑作用。
图10 铰刀
34
铰刀
35

孔加工刀具及选用

孔加工刀具及选用
按刀具材料不同,麻花钻分为高速钢麻花钻和硬质合金麻花 钻。高速钢麻花钻种类很多,本节重点介绍。
上一页 下一页 返回
6.2 相关知识
按柄部分类,有直柄和锥柄之分。直柄一般用于小直径钻头; 锥柄一般用于大直径钻头。按长度分类,则有基本型和短、 长、加长、超长等各形钻头。
二、麻花钻的组成
标准麻花钻由柄部、颈部和工作部分构成,如图6-7(a)所示。 1.柄部 柄部是钻头的装夹部分,用于与机床的连接并传递转矩。当
上一页 下一页 返回
6.2 相关知识
(2)钻心直径do 是指钻心与两螺旋槽底相切圆的直径。它直接 影响钻头的刚性与容屑空间的大小。一般钻心直径约为0.15 倍的钻头直径。对标准麻花钻而言,为提高钻头的刚性和强 度,钻心直径制成向钻柄方向逐渐增大的正锥,如图6-8所示。 其正锥量一般为(1.4~2)/100 mm
(2)主偏角κr 任一点的主偏角心是指主切削刃在该点基面(prxprx)内的投影与进给方向的夹角。由于主切削刃上各点的基面 不同,因此主切削刃上各点的基面不同,主切削刃上各点的 主偏角也是变化的,外径处大,钻心处小。
当顶角2φ磨出后,各点主偏角κr也就确定了。顶角2φ与外径 处的主偏角κr的大小较接近,故常用顶角2φ大小来分析对钻 削过程的影响。
6.2.1孔加工刀具的种类及用途
由于孔的形状、规格、精度要求和加工方法各不相同,孔加 工刀具种类有很多,按其用途可分两类:一类是在实体材料上 加工孔的刀具,如麻花钻、中心钻及深孔钻等;另一类是对已 有孔进行再加工的刀具,如扩孔钻,锪钻、铰刀、镗刀及圆拉 刀等。
下一页 返回
6.2 相关知识
一、在实体材料上加工孔的刀具
(3)螺旋角β 是指钻头刃带棱边螺旋线展开成直线后与钻头轴 线间的夹角,如图6-7(a)所示。螺旋角实际就是钻头的进给前 角。因此螺旋角越大,钻头的进给前角越大,钻头越锋利。 但螺旋角过大,钻头刚性变差,散热条件变坏。麻花钻的不 同直径处的螺旋角不同,外径处螺旋角最大,越接近中心螺 旋角越小。标准麻花钻螺旋角β=18°~30°.螺旋角的方向一 般为右旋。

第六章 钻削、铰削与镗削加工

第六章 钻削、铰削与镗削加工

(1)铰刀的直径及公差
1)加工后孔径扩大时: dmax =Dmax-Pmax dmin =Dmax-Pmax-G
铰 刀 的 结 构
铰刀直径应选小一些
铰刀直径公差分布图
(1)铰刀的直径及公差 2)孔径缩小时:
dmax =Dmax+Pmin
铰 刀 的 结 构 dmin =Dmax+Pmin-G 铰刀直径应选大一些
6)特种钻头
(1)扩孔钻
(2)中心钻
用于孔加工的预制精确定位,引导麻花钻进行孔加工,减少误差 。
(3)枪钻
用于加工 L/D>20~100的深孔加工。
1、钻削加工
钻削运动
回转体零件上的孔——在车床上加工; 箱体类零件上的孔或孔系——在钻床上加工。
主运动:钻头的旋转运动(钻床),或工件的旋转 运动(车床)。 进给运动:钻头沿轴线作直线进给运动(钻床), 或工件沿钻头轴线作直线进给运动(铣床)
上加工出孔的道具,如麻花钻、中心钻及深孔钻等;另一类 是对工件上已有孔进行再加工的道具,如扩孔钻、锪钻、铰 刀及镗刀等。
深孔:孔深与孔径之比大于5~10倍的孔称为深孔。 孔加工刀具的共同特点:刀具工作部分处于加工表面包 围之中,刀具的强度、刚度及导向、容屑及冷却润滑等都比 切削外表面时问题更突出。
二、孔的种类
钻孔
扩孔
铰孔
攻螺纹
锪埋头孔
锪端面
2. 扩孔钻的结构
图 扩孔钻 1) 齿数多(3、4齿); 2)不存在横刃;
3)切削余量小,排屑容易。
锪孔
在已加工的孔上加工圆柱形沉头孔、锥形沉头孔和凸台断面 等。 锪孔的目的是为了保证孔口与孔中心线的垂直度,以便与孔 连接的零件位置正确,连接可靠。在工件的连接孔端锪出柱形或 锥形埋头孔,用埋头螺钉埋入孔内把有关零件连接起来,使外观 整齐,装配位置紧凑。将孔口端面锪平,并与孔中心线垂直,能 使连接螺栓(或螺母)的端面与连接件保持良好接触。

《钳工基础》 孔加工

《钳工基础》 孔加工
• 与切平面之间的夹角。
• 2、后角的大小:主切削刃上各点的后角不等。 刃磨时,应使外缘处后
• 角较小(α0=8 ° ~~14 ° ),越靠近钻心后 角越大(α0=20 ° ~~26 ° ),横刃处α0=30 ° ~~36 ° 。(后角的大小影响着后刀面与工 件切削表面的摩擦程度。后角越小,摩擦越严 重,但切削刃强度越高。)
• 用途:适用于加工中 小型工件的孔。
• 3、摇臂钻床
• 特点:生产率高, 质量稳定,精度 高。
• 用途:用于大型 工件、多孔工件 上的大、中、小 孔加工,广泛用 于单件和成批生 产中。
• 4、手电钻
• 特点:小巧灵 活,使用方便, 结构简单,加 工精度低。
• 用途:用于金 属材料,木头, 塑料等的钻孔。 用于不适合用 机床加工的场 合。
• (三)、螺旋角ω
• 1、螺旋角定义:麻花钻的螺旋角是指主切削刃上 最外缘处螺旋线的切线与钻头轴心线之间的夹角。
• 2、螺旋角的大小:在钻头的不同半径处螺旋角的 大小是不等的。钻头外缘的螺旋角最大。(相同的钻 头,螺旋角越大,强度越低)
• (四)、前角γ
• 1、前角的定义:主切削刃上任意一点的前角,是 指在主截面N-N中,
• 可以不用定心工具,而利用钻头的钻尖来 找正V型架的位置。再利用900角尺和借正 工作工件端面的中心线,并使钻尖对准钻 孔中心,进行试钻和钻孔。
在斜面上钻孔的方法
• 由于钻头在单向径向力的作用下,切削刃 受力不均匀而产生偏切现象,至使钻孔偏 歪、滑移,不易钻进,即使勉强钻进,钻 出的孔的圆度和中心轴线的位置也难以保 证,甚至可能折断钻头。
• 5、修磨分屑槽:
• 直径大于15mm的麻花钻,可以在钻头的 两个后刀面上磨出几条相互错开的分屑槽。 这样有利于切屑的排出。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

• 主偏角Кrx 是主切削刃选定点的切线在基面投影与进给 方向的夹角。由于各点基面不同,各点处的主偏角也就 不同。
• 5)前角γox • 主切削刃上选定点的前角是在该点的正交平面内测量。
• 麻花钻主切削刃上各点前角越接进钻头外圆,前角越大, 约为30°,越接近钻头中心,前角越小,靠近横刃处约 为-30°。 • 6)后角αf
• 3)内弧槽起到了良好的定心,导向作用。 • 4)横刃磨短仅为原来的1/7~1/5,轴向力大大减小;横刃一部分磨 成了内直刃,修磨了横刃前刀面,使得横刃处前角有所增加,改善 了横刃处切削条件。由于切削阻力小,定心准、稳,所以特别适合 在手电钻上使用。
• 二)深孔钻
1.深孔加工的特点 • 深孔指孔的深径比在5倍以上的孔。 • (1)易偏斜和振动 • (2)不便排屑
3、摇臂钻床
• 由于大而重的工件移动费力,找正困难,加工 时希望工件固定,主轴可调整坐标位置,因而 产生了摇臂钻床。 • 摇臂钻床主轴变速箱能沿摇臂左右移动,摇臂 又能回转360°,摇臂钻床的工作范围很大。 摇臂的位置由电动涨闸锁紧在立柱上,主轴变 速箱可用电动锁紧装置固定在摇臂上。工件不 太大时,可将工件放在工作台上加工;如工件 很大,则可直接将工件放在底座上加工。摇臂 钻床除了用于钻孔外,还能扩孔、锪平面、锪 孔、铰孔、镗孔、套切大圆孔和攻螺纹等。
• 2.麻花钻切削部分的组成 • (1)前刀面 • (2)后刀面 • (3)副后刀面 • (4)主切削刃 • (5)副切削刃 • (6)横刃
• 3.麻花钻切削部分的结构参数和几何角度 • (1)坐标平面 • 1)基面Pr:过主切削刃上选定点且包含钻头轴线在内的平面 • 2)切削平面Ps:过主切削刃上选定点且与主切削刃相切并垂直于 基面的平面

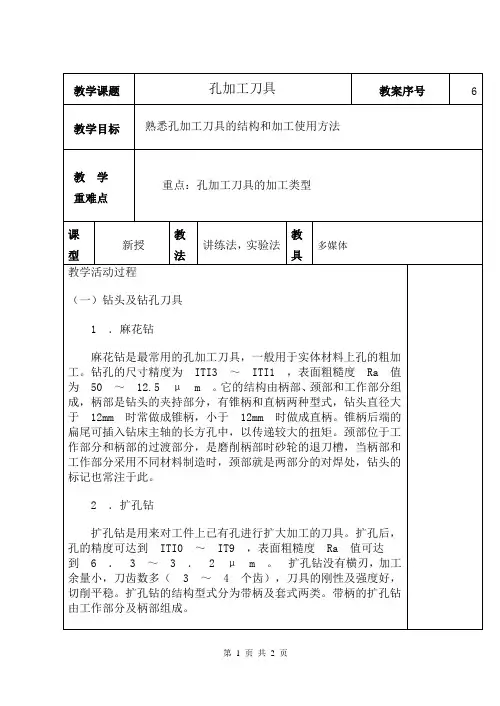

第6章 孔加工刀具
第一节 孔加工种类、钻削概述 第二节 钻孔刀具与钻削原理 第三节 扩孔、铰孔及刀具 第四节 镗削加工与镗刀、孔加工复合刀具
第一节 孔加工种类、钻削概述
• 在工件实体材料上钻孔或扩大已有孔的刀具统称为孔加工刀具,钻 孔直径一般小于80mm。机械加工中的孔加工刀具分为两类:一类 是在实体工件上加工出孔的刀具,如扁钻、麻花钻、中心钻及深孔 钻等;另一类是对工件上已有孔进行再加工的工具,如:扩孔钻刀具 扁钻 麻花钻
加工孔径范围 (mm) <1或>38 <30
尺寸精度
表面粗糙度
IT13~IT11
Ra12.5 ~6.3
深孔钻
扩孔钻 锪钻 铰刀 镗刀 圆拉刀
深径比>5
10 ~100 IT10~IT9 Ra6.3~3.2 Ra1.6~0.4 <80 >80 IT7~IT5 IT7~IT6 IT8~IT7 Ra1.6~0.2 Ra6.3~0.4 Ra0.8~0.1
2、立式钻床(立式台钻、立钻)
• 立式钻床是钻床中应用较广的一种,其特点为 主轴轴线垂直布置,而且其位置是固定的。加 工时,为使刀具旋转中心线与被加工孔的中心 线重合,必须调整工件位置。它的结构较完善, 刚性好,功率较大,又可实现机动进给,可获 得较高的生产效率和加工精度。主轴转速和机 动进给量变动范围较大,可以适应不同材料的 钻孔、扩孔、锪孔、铰孔及攻螺纹等多种工作。 其规格有25mm、35mm、40mm、50mm 等几 种。
五、钻床种类
• 1、台式钻床(台钻) • 台式钻床,是一种小型钻床,一般用来钻直径 13mm以下的孔,但由于它的最低转速较高 (一般不低于400r/min),不适于锪孔、铰孔、 攻螺纹,主要用于加工小型工件上的各种小孔。 它在仪表制造、钳工和装配中用得较多。其规 格指所钻孔的最大直径,常用6mm和12mm等 几种规格。
• 1)背吃刀量的选择 直径小于30mm的孔一次钻 出;直径为30~80mm的孔可分为两次钻削,先 用(0.5~0.7) d (d为要求的孔径)的钻头钻底孔,然 后用直径为d的钻头将孔扩大。 • 2)进给量的选择 高速钢标准麻花钻的进给量可 参考有关手册选取。孔的精度要求较高和表面粗 糙度值要求较小时,应取较小的进给量;钻孔较 深、钻头较长、刚度和强度较差时,也应取较小 的进给量。 • 3)钻削速度的选择 当钻头的直径和进给量确定 后,钻削速度应按钻头的寿命选取合理的数值, 一般根据经验选取,也可查阅有关手册。孔深较 大时,应取较小的切削速度。
• (2)钻头的结构参数和几何角度 • 1)螺旋角 • 钻头螺旋槽上最外缘的螺旋线展开成直线后与钻头轴线 之间的夹角称为螺旋角β。设螺旋导程为p,钻头半径为 R,则: • • tanβ=2πR/p tanβx=2πrx/p=rx/Rtanβ • 切削刃上任一点x的半径为rx,螺旋角βx值为: • 螺旋角实际上就是钻头的进给前角。钻头不同直径处的 螺旋角不同,越近钻头中心螺旋角越小。螺旋角不仅影 响排屑,而且影响切削刃强度,故标准麻花钻的螺旋角 β=18°~30°,大直径取大值。螺旋槽方向一般为右旋。
• 在假定工作平面内测量的后刀面与切削平面间夹角 αf 沿主切削刃也是变化的(愈靠近中心愈大)。通常给定 的后角值,一般指外缘处的名义后角αf(约8°~ 14°)。
• 7)副刃后角α'o • α'o =0°,因为副后刀面(窄梭边)是钻头外柱面的 一部分。 • 8)横刃角度 • 包括横刃斜角、横刃前角和横刃后角。 • 横刃斜角Ψ:在端面投影中横刃与主切削刃间的夹角。 当麻花钻后刀面磨成后,Ψ自然形成。后角大时,Ψ减 小,横刃长度增大。因此,刃磨麻花钻时,可以通过 观察横刃斜角的大小来判断后角磨得是否合适,一般 Ψ=50°~55°。
• 2)直径d 钻头两刃带间的垂直距离。为减小摩擦,直 径做成向钻柄方向的倒锥,相当于副偏角。 • 3)钻心直径d0 钻心与两螺旋槽底相切圆的直径。为提 高钻头的刚性与强度,钻心直径制成向钻柄方向逐渐增 大的正锥。 • 4)顶角(锋角)2φ 与主偏角Кrx • 钻头两条主切削刃在与它们平行的平面上投影的夹角称 顶角。标准麻花钻取2φ=118°。
三、钻削工艺特点
• 1、钻头或工件的旋转运动为主运动,钻头的轴向运动 为进给运动。 • 2、属于内表面加工,切屑难以排出,所以在钻头上开 出螺旋槽,但导致钻头本身强度及刚度都比较差。切 削温度高,所以加工时需浇注切削液。 • 3、横刃的存在,使钻孔时定心性差,加工表面质量差, 生产效率低。
• 冷却、排屑和导向定心是三大突出而又 必须重点解决的问题。
4.麻花钻的缺陷与修磨 • 1)标准麻花钻的缺陷
• ①主切削刃上各点前角数值变化很大,因而影响钻孔精 度与钻头耐用度。 • ②大直径钻头主切削刃较长,各点切削速度不等,钻钢 件时切屑宽,卷不紧,占空间大,排屑与冷却均不顺利。 • ③横刃太长,横刃处前角是较大的负值,所以钻芯处切 削条件很差,轴向抗力大。 • ④棱边处副后角为零度,该点切削速度最高,与孔壁摩 擦剧烈,前角较大,刀尖角较小,刀齿薄弱,散热条件 差,磨损很严重。 • ⑤不能适应不同的工件材料,通用性差。
小结
• • • • 孔加工刀具种类 钻削特点 钻削用量 钻床种类
作业
• 课后习题第1题 • 补:钻削工艺特点是什么?
• 第二节 钻孔刀具与钻削原理
• 一、麻花钻的结构组成及几何参数 • 1.麻花钻的结构组成
• 麻花钻由柄部、颈部和工件部分所组成
工作部分 由导向部分和切削部分组成。 柄部 切削部分钻头螺旋槽部分,径向尺寸决定了钻头直径do,直径向尾 颈部 用来连接柄部和工作部,并供磨外径时砂轮退刀和打钻头标记。 ①② 用以装夹并传递钻削力和扭矩。钻头直径小于13mm时,通常采 导向部分 由两个螺旋形前刀面,两个经刃磨获得的后刀面、 两个圆柱形的副后刀面(棱边)组成。前刀面与后刀面的交线形 部方制造成倒锥,前大后小,倒锥量为0.05/100~0.12/100,螺旋槽是排 用圆柱柄;钻头直径在12mm以上时采用圆锥柄;扁尾是为防止钻柄 成形成横刃。 屑通道,两条棱边起导向作用,两条螺旋形刃瓣中间由钻芯相连,以保 打滑和供斜铁将锥柄从钻套中取出。 持刃瓣连接强度,钻芯直径de=0.125do~0.15do,并从切削部分到尾部 方向制成正锥(前小后大),导向部分也是钻头的备磨部分。
• 8. 锪钻 • 加工各种沉头座孔和锪平端面 • 1)带导柱平底锪钻:适于加工六角头螺栓、带垫圈的六角 螺母、圆柱头螺钉的圆柱形沉头孔。 • 2)带导柱锥面锪钻:可以对孔的锥面进行加工。 • 3)不带导柱锥面锪钻:适于加工锥角为60°、90°、120° 的沉头螺钉的沉头孔。 • 4)端面锪钻:端面有切削齿,以刀杆导向,主要用于加工 孔的内端面。 • 9.圆拉刀 高效率孔加工刀具,在大批量生产中用于对预有 孔的半精、精加工 。
• 一、孔加工刀具的种类
• 1.扁钻 使用最早,结构简单,刚度好,成本低,刃磨方便,但切削 和排屑性能较差,适于微孔和大孔。有整体式和装配式两种,前者 用于较小直径孔的加工,后者适于较大直径的加工。
• 2. 麻花钻 应用广泛,结构适应性强,特别适合直径小 于30mm的孔的粗加工。 • 3.中心钻 无护锥中心钻和带护锥中心钻,主要用于加 工轴类零件中心孔。 • 4.深孔钻 常用的有外排屑深孔钻 、内排屑深孔钻 、喷 吸钻、套料钻。 • 5.扩孔钻 常见形式有高速钢整体式、镶齿套式和硬质 合金可转位式。既可以用作孔的最终加工,也可以作为 铰孔或磨孔的预加工。 • 6.铰刀 对中小尺寸孔的半精加工和精加工的常用刀具, 可以加工柱形孔及锥孔。 • 7.镗刀 用于较大直径的通孔和不通孔的粗加工、半精 加工和精加工 ,一般分为单刃镗刀和双刃镗刀。
• 二、其它钻头 • 一)群钻 • (1) 结构特点 先磨两条外刃(AB),然后在两个后刀面上分 别磨出对称的半径为R的月牙形圆弧刃(BC),最后修磨横刃, 使之变短、变低、变尖,以形成内直刃(CD)和一条窄横刃 DO,对较大直径钻头在一边外刃上可再磨出分屑槽。其特点可 概括为四句话:三尖七刃锐当先,月牙弧槽分两边,一侧外刃 再开槽,横刃磨低窄又尖。 • (2)群钻优点分析 • 1) 磨了内凹弧槽,增大了该段切削刃处的前角,改善了小前 角刃段的切削性能 • 2)磨出了内凹槽起到了良好的分屑作用;群钻在外直刃上刃磨 出月牙槽,从而使分屑更细,排屑更流畅。
