铜包钢接地极的产品介绍
接地材料 铜包钢接地棒 接地汇流排说明书
接地材料-铜包钢接地棒、接地汇流排 TY系列TY系列有螺纹的垂直镀铜接地棒，这是纯度99.9%的电解铜分子粘合到低碳铜芯上制成的。
铜芯是一根棒条，可制成所需的直径，，它们能借助冲击钻和旋转锤深入底下。
接地棒顶端的螺旋是镀铜之后轧制的，钢棒和铜接头都轧制螺纹里，使其特别坚固。
（接地棒连接示意图）产品概述:电铸铜接地棒是采用将含量为99.9%的电解铜分子均匀覆盖到低碳钢芯上，使铜与钢芯完全分子结合。
电铸铜接地棒，深埋地下后无论是自然腐蚀还是电化学反应，都有极强的保护性。
电铸铜接地棒配有同轴连接器、打击头和钻头等配件。
技术参数：1、铜层厚（0.254毫米以上）、粘合度好、不剥离（可轧制螺纹）。
2、抗拉强度大（高达600牛顿/平方毫米）3、耐腐蚀性强，可保证寿命50年以上4、接地棒与接地网线采用热熔焊剂焊接，使接地装置完全处在铜的保护之下，成为真正的免维护接地装置。
产品常用规格型号齐全，可以根据客户要求生产。
产品应用范围：石油化工、储油库、发电厂、变电站、通讯基站、机场、网络机房等场所的防雷接地工程。
常用接地棒规格参数：产品名称产品型号螺纹外径铜层厚度单根长度备注mm mm mm电铸铜接地棒TY-12 12 0.254 1000--6000可以定制TY-14 14.2 0.254 1000--6000TY-16 16 0.254 1000--6000TY-17 17.2 0.254 1000--6000TY-18 18 0.254 1000--6000TY-20 20 0.254 1000--6000TY-22 22 0.254 1000--6000TY-25 25 0.254 1000--6000常用接地棒附件规格参数品名型号螺纹内径备注mm同轴连接器TY-LJ12 12 TY-12棒与棒之间螺纹连接TY-LJ 14 14.2 TY-14棒与棒之间螺纹连接TY-LJ 16 16 TY-16棒与棒之间螺纹连接TY-LJ 17 17.2 TY-17棒与棒之间螺纹连接TY-LJ 18 18 TY-18棒与棒之间螺纹连接TY-LJ 20 20 TY-20棒与棒之间螺纹连接TY-LJ 22 22 TY-22棒与棒之间螺纹连接TY-LJ 25 25 TY-25棒与棒之间螺纹连接抗冲击螺栓TY -CJ12 12 TY -CJ 14 14.2 TY -CJ 16 16 TY -CJ 17 17.2 TY -CJ 18 18 TY -CJ 20 20 TY -CJ 22 22 TY -CJ 25 25接地汇流排接地铜排是提供接地导体与连接系统中的各个金属部件建立一个等电系统，这个等电位系统的电压几乎为零，它可在发生过电流或故障时保护人员和设备的安全，接地铜排是当今最为流向的连接产品，电信专用20空汇流排规格：400*120*6mm。
铜包钢线CCS简介
铜包钢线(CCS)简介一，铜包钢线结构和性能铜包钢线(Copper clad steel wire，简称CCS线)是国际上近几十年开发的新产品，国外发达国家已广泛使用。
在中国，大量使用铜包钢线还是近几年的事。
铜包钢线（CCS）属双金属复合线材，它是利用两种金属各自的优点，通过特殊的生产工艺而制成的。
早在上个世纪30年代，最早由德国发明，随后在美国、英国、法国等先进国家迅速推广。
并广泛地应用于各种领域，包括电力传输系统。
1968年铜包铝、铜包钢线被应用在CATV电缆上。
1，铜包钢线结构铜包钢线是以钢线为芯体，在其表面上覆一层铜的复合线材，如图1所示结构。
铜包钢线在性能上兼备了钢的高强度、耐高温软化的机械性能和铜导电率高、接触电阻小的电性能，因而具有传导效率高，材料成本低，抗拉断力大，质量轻，耐磨损的特点。
它在电缆行业中可代替铜导体作为分配线或在通信业中用作电话用户线、高频传输电缆的导体。
图1，铜包钢线结构视图铜包钢线由钢芯线和紧密包覆其外的铜层构成，铜包钢线按导电率可分为21%IACS、30%IACS和40%IACS（IACS国际退火铜标准导电率）三种。
铜包钢线按力学性能（退火状态）可分为软态(A)、硬态(HS)和超硬态(EHS)。
铜包钢线经过深加工，还可加工成镀银铜包钢线、镀锡铜包钢或镀铅合金铜包钢线。
一般CATV电缆采用30%的软态铜包钢作内导体。
铜包钢线的表示方法：铜包钢线执行的标准：铜包钢线执行的标准有：ASTM B 22704-04《拉制硬态铜包钢线》、ASTM B 910/B910M-04《退火态铜包钢线》、ASTM B 869-04《CATV 同轴电缆用铜包钢线》和ASTM B 452-02《电子产品用铜包钢线》。
也有按GB12269－91、YD/T 722-94、BS4087-1989、ASTM B227-93、ASTM B3452-93等标准生产。
2，铜包钢线性能特点铜包钢线将钢的高强度与铜的高导电性和抗腐蚀性相结合，使它已成为通信、电力、电子行业中的理想导线。
铜包钢接地极
铜包钢接地极安装方式1、铜包钢接地极一般采用圆钢或钢管制成，其直径不应小于下列数值：●铜包钢接地极一般采用直径为19mm镀锌圆钢●屋面上的避雷针采用直径25mm镀锌钢管●水塔顶部避雷针采用直径25mm或40mm的镀锌钢管●采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm2、避雷针应垂直安装牢固。
垂直度允许偏差为3/1000。
3、焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定：●扁钢为其宽度的2倍(且至少3个棱边焊接)●烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管●避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm●圆钢为其直径的6倍●圆钢与扁钢连接时，其长度为圆钢直径的6倍●所有金属部件必须镀锌，操作时注意保护镀锌层4、铜包钢接地极宜采用圆钢或焊接钢管制成，其直径不应小于下列数值：●针长1m以下：圆钢为12mm钢管为20mm●针长1-2m：圆钢为16mm钢管为25mm●烟囱顶上的针：圆钢为20mm钢管为40mm详细参数铜包钢接地棒又叫铜包钢接地极、水平连铸铜包钢接地棒、电镀铜包钢接地棒、防雷接地棒、防雷接地体。
电镀铜包钢接地棒:HX-D(D代表镀)HX-LZ(LZ代表连铸）按使用种类不同又分：组合型HX-DZ、标准型HX-DB两种。
按制造工艺分两大类：电镀铜包钢接地棒、水平连铸铜包钢接地棒。
标准铜包钢接地极：属于单根铜包钢接地棒，标准型接地棒的一端被截平并倒角，另一端被切削成60度角。
组合型铜包钢接地棒：由多根铜包钢接地棒通过接地极连接器连接而成，主要用于深度接地，最深可达35M以上，从而可以满足特殊场合、特殊气候下低阻值要求（如不会受到干旱和霜的影响）。
其中的每棵铜包钢接地棒两端都被滚圆搓牙，并截平倒角，以便提供插入大地时施加的受力面；并且安装使用快捷方便，属于微创作业。
电镀铜包钢接地棒产品规格及型号：（水平连铸铜包钢接地棒：HX-LZ产品规格及型号以此类推）直径、长度、铜层、可根据客户要求定制，常规外径：Ф12—Ф60．其中：￠20以下，10支/捆，包装（PE+编织条）。
铜包钢绞线与接地极放热焊接模具
铜包钢绞线与接地极放热焊接模具下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!摘要在电力工程中，铜包钢绞线与接地极的连接至关重要。
接地棒规格
铜包钢接地棒产品简介一、产品简介铜包钢接地棒，借鉴国外顶尖技术，采用独特生产工艺制作。
产品同时结合了铜的电阻低、耐腐蚀性强、电气连接性好，以及钢的强度高、施工方便等特点，是替代传统金属接地材料的最佳选择。
产品铜层不易剥离，有良好的可塑性，可轧制螺纹，可弯折，运输及施工方便，可广泛应用于输变电、电站、通讯基站、建筑物及天线接地装置中，与接闪器（避雷针、避雷线）及引下线组成防雷接地系统。
二、产品特点◆顶尖的制造工艺采用国外最新铜引铸技术生产，弯曲180度也不会出现脱层、开裂等现象。
◆成本低，应用最广相比传统纯铜接地棒，成本降低2/3。
特殊的多段连接方式，可深入地下35米，满足特殊环境施工要求。
适用于任何工程，应用面最广。
◆防腐特性强表面紫铜层厚（大于0.25mm），耐腐蚀性强，适用于不同PH值、电阻率、湿度、温度的土壤环境，使用寿命超过30年。
◆施工简易运输方便，专用的连接套管或热熔焊接方式连接，快捷简单，接头牢固，稳定性好。
◆降阻效果明显表面紫铜材料导电性强，降阻效果明显优于普通金属材料。
三．常用型号规格表wellyweld镀铜接地棒代码镀层厚度（mm）直径(mm)长度(mm)重量(kg)备注WLT203 0.254 14.2 1200 1.53 10根一包装WLT213 0.254 14.2 1500 1.88 10根一包装WLT226 0.254 14.2 2500 3.10 10根一包装WLT236 0.254 14.2 3000 3.79 10根一包装WLT313 0.254 17.2 1500 2.73 10根一包装WLT326 0.254 17.2 2500 4.56 10根一包装WLT336 0.254 17.2 3000 5.44 10根一包装WLT426 0.254 20 2500 6.25 5根一包装WLT436 0.254 20 3000 7.50 5根一包装WLT526 0.254 25 2500 9.80 5根一包装WLT536 0.254 25 3000 11.60 5根一包装注：型号有一头尖，一头带螺纹、两头都带螺纹的，可以根据客户需求定制。

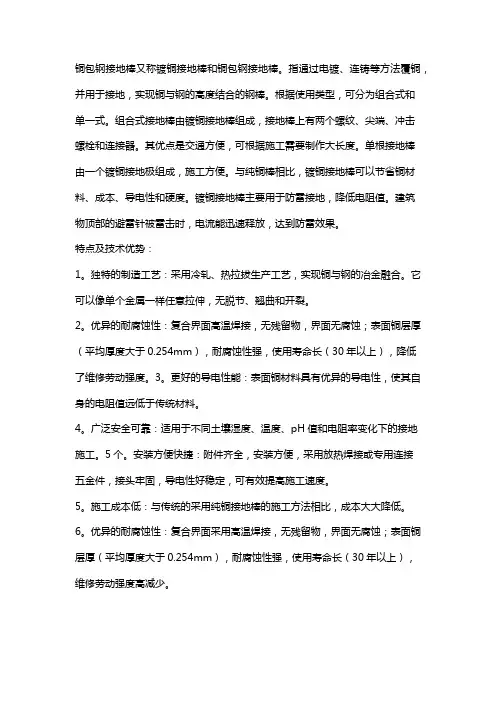

浙江镀铜钢接地棒
铜包钢接地棒又称镀铜接地棒和铜包钢接地棒。
指通过电镀、连铸等方法覆铜，并用于接地，实现铜与钢的高度结合的钢棒。
根据使用类型，可分为组合式和单一式。
组合式接地棒由镀铜接地棒组成，接地棒上有两个螺纹、尖端、冲击螺栓和连接器。
其优点是交通方便，可根据施工需要制作大长度。
单根接地棒由一个镀铜接地极组成，施工方便。
与纯铜棒相比，镀铜接地棒可以节省铜材料、成本、导电性和硬度。
镀铜接地棒主要用于防雷接地，降低电阻值。
建筑物顶部的避雷针被雷击时，电流能迅速释放，达到防雷效果。
特点及技术优势：1。
独特的制造工艺：采用冷轧、热拉拔生产工艺，实现铜与钢的冶金融合。
它可以像单个金属一样任意拉伸，无脱节、翘曲和开裂。
2。
优异的耐腐蚀性：复合界面高温焊接，无残留物，界面无腐蚀；表面铜层厚（平均厚度大于0.254mm），耐腐蚀性强，使用寿命长（30年以上），降低了维修劳动强度。
3。
更好的导电性能：表面铜材料具有优异的导电性，使其自身的电阻值远低于传统材料。
4。
广泛安全可靠：适用于不同土壤湿度、温度、pH值和电阻率变化下的接地施工。
5个。
安装方便快捷：附件齐全，安装方便，采用放热焊接或专用连接五金件，接头牢固，导电性好稳定，可有效提高施工速度。
5。
施工成本低：与传统的采用纯铜接地棒的施工方法相比，成本大大降低。
6。
优异的耐腐蚀性：复合界面采用高温焊接，无残留物，界面无腐蚀；表面铜层厚（平均厚度大于0.254mm），耐腐蚀性强，使用寿命长（30年以上），维修劳动强度高减少。
7。
更好的导电性能：表面铜材料具有优异的导电性，使其自身的电阻值远低于传统材料。
8。
广泛安全可靠：适用于不同土壤湿度、温度、pH值和电阻率变化下的接地施工。
9。
安装方便快捷：附件齐全，安装方便，采用放热焊接或专用连接五金件，接头牢固，导电性好稳定，可有效提高施工速度。
10。
施工成本低：与传统的采用纯铜接地棒的施工方法相比，成本大大降低。
要注意根据接地功能，镀铜接地棒一般可分为工作接地——将接地棒与电子设备连接，实现等电位，以保证设备的正常运行；防雷接地-气层中的强脉冲电流释放到地面；保护接地-保护人和动物免受电击；镀铜接地棒可用于一般环境和酸性土壤、潮湿、盐碱以及产生化学侵蚀介质的特殊环境中，大多数它们不做防腐处理，因为土壤中活性离子的含量是影响接地电阻的因素之一，很多含有活性电解离子的化合物在土壤中都比较少见，简单的接地体将不能满足接地要求。
铜包钢接地极
铜包钢接地极安装方式1、铜包钢接地极一般采用圆钢或钢管制成，其直径不应小于下列数值：●铜包钢接地极一般采用直径为19mm镀锌圆钢●屋面上的避雷针采用直径25mm镀锌钢管●水塔顶部避雷针采用直径25mm或40mm的镀锌钢管●采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm2、避雷针应垂直安装牢固。
垂直度允许偏差为3/1000。
3、焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定：●扁钢为其宽度的2倍(且至少3个棱边焊接)●烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管●避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm●圆钢为其直径的6倍●圆钢与扁钢连接时，其长度为圆钢直径的6倍●所有金属部件必须镀锌，操作时注意保护镀锌层4、铜包钢接地极宜采用圆钢或焊接钢管制成，其直径不应小于下列数值：●针长1m以下：圆钢为12mm钢管为20mm●针长1-2m：圆钢为16mm钢管为25mm●烟囱顶上的针：圆钢为20mm钢管为40mm详细参数铜包钢接地棒又叫铜包钢接地极、水平连铸铜包钢接地棒、电镀铜包钢接地棒、防雷接地棒、防雷接地体。
电镀铜包钢接地棒:HX-D(D代表镀)HX-LZ(LZ代表连铸）按使用种类不同又分：组合型HX-DZ、标准型HX-DB两种。
按制造工艺分两大类：电镀铜包钢接地棒、水平连铸铜包钢接地棒。
标准铜包钢接地极：属于单根铜包钢接地棒，标准型接地棒的一端被截平并倒角，另一端被切削成60度角。
组合型铜包钢接地棒：由多根铜包钢接地棒通过接地极连接器连接而成，主要用于深度接地，最深可达35M以上，从而可以满足特殊场合、特殊气候下低阻值要求（如不会受到干旱和霜的影响）。
其中的每棵铜包钢接地棒两端都被滚圆搓牙，并截平倒角，以便提供插入大地时施加的受力面；并且安装使用快捷方便，属于微创作业。
电镀铜包钢接地棒产品规格及型号：（水平连铸铜包钢接地棒：HX-LZ产品规格及型号以此类推）直径、长度、铜层、可根据客户要求定制，常规外径：Ф12—Ф60．其中：￠20以下，10支/捆，包装（PE+编织条）。
铜包钢接地棒规格参数
铜包钢接地棒作为防雷接地施工的宠儿，不仅功能强，使用方便，相比纯铜价格还很低廉。
受宠的同时自然也会受到很多客户购买的意向需求，这时又有很多人做了难，不知道该选择什么规格型号尺寸的铜包钢接地棒。
下面就由专业生产厂商给大家介绍一下铜包钢接地棒的常见规格。
铜包钢接地棒可以分为标准型和组合型两种结构。
标准型：单根铜包钢接地棒，一端切削60度角，另一端截平且倒角。
组合型：组合型铜包钢接地棒是由接地棒、同轴连接器、驱动头和钻头等配件组成。
由多根铜包钢接地棒，通过螺纹连接器连接而成的接地体。
用于深度接地，最深可达60m。
单根铜包钢棒两端均滚圆搓牙，且截平倒角，以便减小插入大地时施加的受力面。
标准型的常见规格如下：
φ代表铜包钢接地棒的直径（单位：毫米），后面数字对应的为不同铜包钢接地棒的长度（单位：米）
φ14mm 1.2m、1.5m、2.5m、3m。
φ16mm 1.2m、1.5m、2.5m、3m。
φ18mm 1.2m、1.5m、2.5m、3m。
φ20mm 1.2m、1.5m、2.5m、3m。
φ22mm 1.2m、1.5m、2.5m、3m。
φ25mm 1.2m、1.5m、2.5m、3m。
组合型接地棒常用规格如下：
如果想了解更多铜包钢接地棒的相关信息，可以登录至鸿防雷科技有限公司官网咨询。
公司目前主要产品有：铜覆钢接地棒、铜覆钢接地圆线、铜覆钢扁钢、铜覆钢绞线，电解离子接地极、热熔焊剂、焊接模具等等。
铜包钢介绍
铜包钢（CCS）介绍一、铜包钢的结构：铜包钢（Copper clad steel wire）简写为CCS。
铜包钢中的钢芯可以采用优质的低碳钢材料为基体，使得铜包钢在退火后变得柔软，有延伸；同样也可以采用中高碳钢钢或进口材料加工，铜包钢就会具有一定的抗拉强度。
而钢芯上的铜层是采用电镀或包覆工艺将高纯度铜包在钢芯上，由客户要求的电阻或导电率来决定包在钢芯上的铜层的量。
我公司可以生产导电率介于14％～40％的铜包钢。
二、铜包钢的分类：按铜包钢的应用范围可以分为：铜包钢编织软线，直放线，镀锡铜包钢，铜包钢漆包线等等；按铜包钢的力学性能分可以分为：软态（A类）和硬态（H类）两种；另外我公司还可以按客户要求，加工出不同导电率和抗拉强度的铜包钢产品。
三、铜包钢的说明：铜包钢线是以优质低碳钢材为基芯，经镀铜加工而成的新型复合材料，广泛用于通讯电线电缆的导电体。
该产品既有钢的强度和韧性又有铜的导电性能。
具有比重轻、节铜材、造价低等优点，是低电压、高频率的电力电缆中传统铜线的换代产品。
四、铜包钢的应用：铜包钢主要用于有线电视用户线同轴电缆内导体材料，平行双芯电话线用户通信线的导体材料，计算机局域网、接入网电缆、野外用电缆内导体材料，各种电子元器件的接插件，电话线路的架空线，电气化铁路、轨道交通线路接触网架空线，电力电缆屏蔽线，电力工业接地棒等等。
五、铜包钢的经济特性：铜包钢的密度是7.95g／cm3，而铜的密度是8.89g／cm3，所以1000kg铜包钢线的长度相当于1130kg纯铜线的长度。
现以φ0.15mm线径为例，作比较如下：铜包钢售价为17.5元／kg（07年01月含税含运费价）；纯铜裸线售价为65元／kg（07年1月上海长江现货中心价格加该规格加工费）（含税含运费）使用1000kg铜包钢线和使用1130kg纯铜线相比，可节约成本五万多（65元／kg×1130kg －17.5元／kg×1000kg＝55950元）由此可知，使用铜包钢线替代纯铜线，能够大幅度节约原材料成本。
铜包钢接地棒的详细介绍
铜包钢接地棒的填充剂有什么作用:
铜包钢接地棒接地系统由先进的陶瓷合金化合物组成,电极外表是紫铜合金,以确保最高导电性能及较长使用寿命,并配以内外两大种类填充剂.导体内的缓释填充剂埋设后,接地电阻会逐渐下降,半年至一年内达到稳定值,埋设缓释过程可以长达30年.
铜包钢接地棒是由纯度达99.9%的电解铜分子覆盖到钢芯上制成.铸铜接地棒,采用优质Q235低碳钢,经过大缩径冷拉加工,克服了套管包覆法结合力差的的缺陷,增强了抗拉强度,且又保持韧性,外镀99.9%纯铜,铜层厚度有0.254mm,0.33mm,0.5mm,1.0mm等可供客户选择
泊头金昊防雷器材有限公司致力于打造国内价格最低，质量最好，产品最全的防雷器材生产基地，为了更好更直观的展现我公司的产品质量和价格优势，也为更好服务广大客户我公司在全国各地级市均设有办事处。产品全、价格低、质量好，售后服务最好、不用东奔西走，一站购齐。是经销商、设计院、施工单位的首选合作伙伴公司生产销售电铸铜包钢接地线（绞线，圆线）铜包钢接地棒接地极/石墨接地极，接地模块/雷克石接地模块/避雷针/放热熔焊接模具焊粉/电解离子接地极/铜包钢绞线/降阻剂/水平连铸铜包钢接地棒极/铜包钢扁钢/铜包钢圆钢/软态电铸铜包钢接地圆线，放热焊粉及模具，复合接地装置，铝包钢绞线，接地配件等接地产品。铜包钢加工业的特殊性使其对镀铜工艺的要求不同于常规的钢铁零件镀铜。因此，如何选择适合于线材加工用的镀铜工艺是一个十分重要的课题。
泊头市金昊防雷器材有限公司生产的铜包接地棒是用特殊的电铸技术将99.9%的纯铜均匀覆盖到低碳钢芯上，使铜与钢芯完全分子结合（如两者结合不密，在通电的情况下，会产生原电池反应，阳极金属铁发生氧化反应变成铁离子流失，反而加快钢芯受蚀）。它具有铜层厚（0.25毫米以上）、粘合度好、不剥离（可轧制螺纹）等特点。它的优点是抗拉强度大（高大600牛顿/平方毫米），耐腐蚀性强（可保证使用寿命在50年以上），有恒定的低电阻及良好的可塑性，既有与铜等同的性能又兼有钢材特性。
铜包钢接地制作
防雷接地的制作一、概述接地是防雷技术最重要的环节，不管是直击雷、感应雷或是其他形式的雷电最终都是把雷电流送入大地，因此，没有合理而良好的接地装置是不能可靠的防雷的。
二、接地材料制作接地系统一般有2种方法分别为普通镀锌钢管(圆钢、扁钢等)、电铸铜(又称铜包钢)接地极。
本接地系统采用电铸铜接地极。
铸铜接地棒是用特殊的电铸技术将99.9%的纯铜均匀覆盖到低碳钢芯上，使铜与钢芯完全分子结合（如两者结合不密，在通电的情况下，会产生原电池反应，阳极金属铁发生氧化反应变成铁离子流失，反而加快钢芯受蚀）。
它具有铜层厚（0.25毫米以上）、粘合度好、不剥离（可轧制螺纹）等特点。
它的优点是抗拉强度大（高大600牛顿/平方毫米），耐腐蚀性强（可保证使用寿命在50年以上），有恒定的低电阻及良好的可塑性，既有与铜等同的性能又兼有钢材特性，深埋地下后无论是自然腐蚀还是电化学反应，都有极强的保护性。
铸铜接地棒配有高强度特种钢材制成的驱动头与钻头，施工时可轻易地将棒打入地下，深度可达30M以上，减少了施工时很多麻烦，降低安装成本。
与普通接地相比，采用电铸铜深埋接地法有以下优点：1、不受地方、环境的限制，尤其是在建筑物拥挤、设地网区域狭窄的场合，在这种场合采用传统的方法很难找到埋设接地体的地方，安全距离又无法得到保证，及时采取措施而又劳民伤财。
通过深埋措施不但可以起到事半功倍的功效有可大大减小跨步电压。
2、深埋接地，受季节变化小，可获得稳定的接地电阻。
3、深埋接地，可以获得最佳土壤电阻，土壤电阻随着深度的增加而大大减小，尤其是含沙土壤，含沙土壤一般都在3m以内的表面层，在地层深处的土壤电阻系数较低。
三、产品图片接地棒连接端子钻头驱动头连接器四、接地装置制作方法：在需要做接地的地方，挖深不小于0.5米。
然后将准备好的电铸铜接地极6根串联砸入沟内，如一组不能全部砸入地下，将6根接地极3跟一组相隔不小于5米的距离分别砸入。
再将两组接地极连接起来。
铜包钢接地棒的标准参数
虎口钳钳口咬合外现剥落铜层，其余部分铜钢结合良好，未出现剥离现象。可以按要求的长度连接接地棒，接地棒可以深入地下30米，不受任何土壤电阻率及接地电阻的气候条件的影响；铜层厚度0.25mm；铜层可塑性：接地棒弯曲 30 度时，折角内外缘无裂缝现象；抗拉强度≥600N / mm2；平直度误差≤ 1mm/m。铜包钢接地棒的表层金属为99.9%无氧铜；铜层厚度分别为：0.127mm、0.25mm、0.33mm、0.50mm、1.0mm等多种规格；铜层结合力实验持续体温300℃达1小时以上后急冷，铜层不剥落；耐腐蚀性测试实验将该接地棒放入浓度10%的硝酸液中浸泡90小时以上，腐蚀失重不大于15%；电阻率低于0.059Ωmm，从而满足特殊场合低电阻的要求。
什么是“等离子接地棒、铜包钢接地棒”？
前言：“等离子接地棒、铜包钢接地棒”都属于防雷设备，雷电是一种强烈的大气放电现象，自古以来就是威胁人类生命财产的一大自然灾害，像通信局（站）、移动基站、调度机房、变电站、高速公路、计算机房、办公自动化、智能小区等对接地要求严格的单位和部门，都需要接地系统，下面详细了解什么是“等离子接地棒、铜包钢接地棒”。
1什么是“等离子接地棒”？等离子接地棒又名电解离子接地极，电解离子接地系统是采用美国技术，与国内著名院校合作研制、生产的新型接地系统，电解离子接地系统所应用的保湿配方、离子缓释、潜深接地、长效降阻四项前沿科技最大程度解决了降阻性、耐腐性和使用寿命等问题，使得该产品在各项接地性能和适应性方面具有明显优势，应用领域十分广阔，系统内部及外部配装两种负离子填充材料，外部填充材料具有强吸水力，强吸附力和阳离子交换性能高的材料为主体，配以长效、降阻、防腐功能强、膨胀系数高不受温度变化影响、耐高电压冲击的多种化学材料为辅料。
内部填充材料含有特制的电离子化合物，能充分吸收土壤中的水分，通过潮解作用，将活性电离子有效释放到土壤中，促进导体外部缓释降阻，且保持阻值长期稳定，接地寿命长达30 年，尤其对于利用商品房作机房的移动通信基站，它更是理想的选择。
2工作原理通过电极内部和外部填充材料的离子释放效应，改善电极与周边土壤的接触环境，达到降阻的目的通过大量的金属材料的铺设降低一定区域内的电阻，实施普通接地方法达到低接地电阻，电解离子接地极在接地极中加入可逆性缓释填充剂。
这种填充剂具有吸水、放水、可逆的特点。
当它吸水时，可以吸收自身100-500倍的水分，当外部环境干燥缺水时，又可以完全释放拥有的水分，达到周边水分平衡，这种可逆反应，有效保证了壳层内环境的有效湿度，保证了接地电阻的稳定。
通过这种方式产生的离子吸收大地水分后，可以通过潮解作用，将活性电解离子。
有效释放到周围的土壤中，使接地极成为一个离子发生装置，从而改善周边土质使之达到接地要求。
铜包钢接地电极
铜包钢接地电极产品介绍：采用高抗拉强度铜层厚度达到0.25mm以上。
它具有铜层厚、粘合度好、不剥离（可轧制螺纹）等特点。
电铸铜接地极是一种双金属复合材料，是将铜与钢两种金属通过电镀工艺加工而成的新型接地材料，以低碳钢为钢芯，该产品即有钢的高强度、恒定的低电阻率和高导磁特性、又有铜的良好导电率及优良的抗腐蚀性能。
◆接地效果佳、成本低廉、施工方便、导电率强、抗腐蚀性能佳等特点。
◆电镀工艺是外表为99.9%的电解铜与钢完全以分子结合，绝不会出现铜层皮剥落现象。
◆钢体完全被铜层覆盖（包括两头截面及棒体）。
对比同类产品，外观更美，可与纯铜媲美。
◆防腐及导电率更优：由于接地棒完全在纯铜铜层保护之下，故导电率、抗腐蚀率优于同类产品。
◆单面铜层最厚可以达到0.5mm；常规产品的单面铜层为0.25mm，使用寿命达30年以上。
◆提高接地深度：特殊的连接传动方式，可深入地下35米，以满足特殊场合低阻值要求。
◆广泛用于发电厂、变电站、输电线路杆塔、通讯基站、机场、铁路、各种高层建筑、微波中继站、网络机房、石油化工厂、储油库等场所防雷接地、防静电接地、保护接地、工作接地等。
1、接地电极应埋设于长年不会干燥的地表下且埋设深度大于70cm，岩石地区可按随意深度并尽可能地增加深度。
2、每根接地电极应互与各自的A端用热镀锌扁钢或大于35mm2截面积的多股软裸铜线与地网相连。
3、每一地极间距应大于2m（或按地形要求随意决定其间距），并且只能埋设于地网的景外侧。
4、接地电极在正常情况使用4包（100kg）回填料，在土壤常年较为干燥的地方或土壤电阻率大于500Ω·m的地区使用5到10包回填料，以建立保持良好的水汽通道。
铜覆钢接地极型号
镀铜钢材料由于具有良好的导电性能、较高的机械强度、尤其是外部包覆的铜层具有良好的抗腐蚀性能，已被广泛地应用于接地装置中。
但是对于铜覆钢具体的产品规格也有很多采购人员不清楚。
下面就由专业生产厂商给大家介绍一下铜覆钢地极的型号。
一、铜覆钢接地棒主要技术参数
1、铜层厚度≥0.254mm（UL标准≥0.254mm）
2、平直度误差≤1mm/m
3、铜层可塑性：接地棒（线）弯曲成U型，折角内外缘无裂缝现象；
4、铜层结合度：经附着力试验，除虎口钳钳口咬合处出现剥落铜层，其余部分铜钢结合良好，未出现剥离现组合螺纹接地棒尺寸。
二、具体的产品型号表：
配件尺寸表：
总之，铜覆钢接地极深埋地下后，无论是自然腐蚀还是电化学反应，都有极强的保护性。
接地棒与接地网线采用热熔焊剂焊接，使接地装置完全处在铜的保护之下，成为真正的免维护接地装置。
想了解更多铜覆钢地极的相关信息，可以登录至鸿防雷科技有限公司官网咨询。
公司目前主要产品有：铜覆钢接地棒、铜覆钢接地圆线、铜覆钢扁钢、铜覆钢绞线，电解离子接地极、热熔焊剂、焊接模具等等。
铜包钢离子接地极
铜包钢离子接地极铜包钢离子接地极是一种常用于电力系统中的接地设备，其作用是将系统的散流电流引入地下。
这一设备被广泛应用于电子电力工程领域，因为其不仅能够保证电力系统的安全稳定运行，还能降低对环境的污染，成为必不可少的电力设施。
接下来，我们将分步骤来阐述铜包钢离子接地极的构造、工作原理和使用方法：一、构造铜包钢离子接地极主要由两部分组成，即导电杆和反应器。
导电杆通常由不锈钢或镀锌铁杆制成，而反应器则是以陶瓷或聚丙烯材料制成的结构体。
在反应器内部填充有特殊的混合物，包括硫酸铜、硝酸钾和硫酸铁等化学物质。
二、工作原理在电力系统中，铜包钢离子接地极的作用是将系统的散流电流引入地下。
具体来说，当电力系统中存在散流电流时，这些电流会通过导电杆进入反应器内部的化学混合物中，引发化学反应，并从化学反应中释放出铜、铁、氢等离子。
这些离子随后会沉淀到反应器底部，形成一个电极反应，起到消耗电流的作用。
同时，这些离子也会通过反应器内壁的孔隙渗出，被土壤吸收并分散，最终达到电力系统的接地效果。
三、使用方法在选择铜包钢离子接地极时，需要注意以下几点：1.选择导电杆材料，应考虑其在对抗外界自然环境的能力，尤其是在湿度较高或暴露于海滩环境时的耐腐蚀性能；2.选择反应器材料，考虑其对防火、抗震和抗损伤等能力；3.在安装时，应选择地质固实的地方，并确保地下水位较低；4.在投入使用前，需要进行接地电阻测试，以确保接地效果。
总体而言，铜包钢离子接地极的使用可以起到良好的接地效果，使电力系统的工作更加安全可靠，更受到业界的广泛关注和认可。
同时，也需要认真评估选用铜包钢离子接地极的地方的地质、环境等多种特殊情况，以保证其最佳效果。
铜包钢接地线
CHL铜包钢接地线
铜包钢绞线
铜包钢绞线是一种双金属线，具有像铜一样的防腐功能。
高纯度99.9%的电解铜通过电解原理，使其完全附着在钢芯上，在铜钢结合面形成合金化分子级结构，在安装时可有效防止翘皮，开裂，脱落等现象。
其阻抗值与纯铜线相等，但抗拉强度可以是纯铜的几倍。
同时镀铜钢绞线价格比纯铜绞线低，而耐腐蚀能力强于热镀锌钢，防盗能力强，所以镀铜钢绞线是水平地网的理想材料。
接地引出装置
春力接地引出装置主要应用于轨道交通系统（例如地铁、城铁等）的接地网中，可实现在地铁站台电力设备接地、信号设备接地和防雷接地与综合接地网相连接时能有效防水，且能很好的的达到杂散电流防护要求。
在地铁接地系统中，接地网位于其结构底板下面，因此地铁站台的电气设备接地时，必须通过接地引下线与接地网连接，实现可靠接地。
以往通常是直接从结构底板中引出接地引下线或通过PVCA 管道引出接地引下线。
采用这种措施，容易出现达不到故障电流（杂散电流）防护要求，地下水容易从接地引出线处渗出，达不到地铁接地设计要求。
常用尺寸
依据不同轨道交通设计不同，接地引出装置具体型号不尽相同，包括长度、直径、引线规格等不同。
春力可按实地图纸为您制定生产。
如需其他规格，请联络春力销售商或工厂总部来了解更多关于我们的产品及服务信息。
产品优点
嘉台接地引出装置由保护管、止水环、接地引出线以及绝缘固化材料构成。
具有结构合理、工艺先进、质量可靠、施工安装方便等优点。
可以实现在地铁站台电力设备接地、信号设备接地和防雷接地与宗台接地网相连接时能有效防止地下水渗出，并且能很很好的达到故障电流（杂散电流）防护要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜包钢接地极在设计和制作中采用一定的原材料进行制作和使用，充分展现良好的性能特点和优势，保证在防雷避雷中产生良好的作用性能。
下面就由专业厂商给大家具体介绍一下这款产品的特点。
一、产品简介
铜包钢接地极（铜包钢接地棒）在生产中，一般选用柔软度比较好，含碳量在0.10%－0.30%优质低碳钢，采用特殊工艺将高导电的电解铜均匀的覆盖到圆钢表面，厚度在0.25－0.5mm，该工艺可以有效的减缓接地棒在地下氧化的速度，螺纹是采用轧辊螺纹槽加工螺纹，保持了钢与铜之间紧密连接，确保高强度，具备优良的电气接地性能。
铜包钢接地极已广泛应用在电力、石油化工、交通、民用建筑、大型机械装备的接地系统，具有使用寿命长、经济、导电性能优良等特点。
二、产品特点
1、铜包钢接地极制造工艺独特：采用冷轧热拔生产工艺，实现铜与钢之间冶金熔接。
可像拉拔单一金属一样任意拉拔，不出现脱节、翘皮、开裂现象。
2、铜包钢接地极防腐蚀性优越：复合介面采用高温熔接，无残留物，结合
面不会出现腐蚀现象；表面铜层较厚（平均厚度大于0.4mm）耐腐蚀性强，使用寿命长（大于30年），减轻检修劳动强度。
3、铜包钢接地极电气性能更佳：表层紫铜材料优良的导电特性，使其自身电阻值远低于常规材料。
4、广泛安全可靠：该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地建造。
5、铜包钢接地极连接安全可靠：使用专用连接管或采用热熔焊接，接头牢固、稳定性好。
6、铜包钢接地棒安装方便快捷：配件齐全、安装便捷，可有效地提高施工速度。
7、提高接地深度：铜包钢接地棒特殊的连接传动方式，可深入地下35米，以满足特殊场合低阻值要求。
8、建造成本低：铜包钢接地棒对比传统上采用纯铜接地棒、接地带的建造
方式，成本大幅度下降。
三、接地结构
1、主棒：接地极选用优质冷拉元钢，用专用设备外铸紫铜（厚度为0.3~0.5MM，含铜量99.9%），以保证其具有优良的导电性能和机械强度，该产品具有优良的防腐蚀性能。
2、连接管：棒与棒之间可以采用铜制连接管连接，具有最佳的防腐效果。
棒与棒之间接触紧密，在将接地极打入地下或采用驱动钻钻入地下时驱动力直接作用于接地极。
分为螺纹连接和非螺纹连接。
至鸿防雷科技有限公司从事新型铜钢复合接地材料的研发生产销售及技术服务，为各种接地工程提供专业化的接地产品及技术服务。
公司目前主要产品有：铜覆钢接地棒、铜覆钢接地圆线、铜覆钢扁钢、铜覆钢绞线，电解离子接地极、热熔焊剂、焊接模具等等。
