[优质文档]球墨铸铁中石墨的球化率及球化级别
![[优质文档]球墨铸铁中石墨的球化率及球化级别](https://img.taocdn.com/s3/m/f73d32fc4b73f242326c5f11.png)
[优质文档]球墨铸铁中石墨的球化率及球化级别球墨铸铁中石墨的球化率及球化级别球化率及球化级别按照 GB/T9441-1988《球墨铸铁金相检验》评定，该标准将球化级别分为 6 级。
首先观察整个受检面，之后，从最差的区域开始，连续观察5 个视场，以其中 3 个最差视场的多数对照级别图谱评定。
提高球化率的关键是球化处理和孕育处理。
球化处理方法:采用稀土镁合金的凹坑冲入法，简单易行，但烟尘较大。
采用低稀土镁合金盖包处理，镁的收得率可达 50%以上，且可解决烟尘问题。
孕育处理可采用二次或三次孕育，球化包内孕育剂可用 75 硅铁，浇包内可加抗衰退(例如含钡)孕育剂。
倘有必要，再用随流孕育或型内孕育。
5 级球化和6 级球化的石墨都是以蠕虫状石墨为主， 5 级球化是蠕虫状石墨呈分散分布;6 级球化是蠕虫状石墨呈聚集分布。
两者主要区别如下:(1) 宏观组织聚集分布时，断口上出现稀疏的小黑点，蠕虫状石墨聚集程度增加时，黑点增大，数量也随之增加和密集;蠕虫状石墨分散分布时，其数量较聚集分布为少，断口不会出现小黑点。
(2) 微观特征蠕虫状石墨分散分布时，其长宽比较小，呈短而粗的棒状，端部圆钝，常与团状共存。
4,5 条蠕虫状石墨丛集一处者，称为聚集分布，此时蠕虫状石墨弯曲、扭转的趋势增加。
观察三维形貌，聚集分布的几条蠕虫状石墨往往是同一蠕虫状石墨的不同分枝，这种结构，比表面积较大，分枝与分枝间的距离较近，有利于碳的扩散，故铸态或热处理后，聚集分布的蠕虫状石墨周围容易形成铁素体。
(3) 化学成分蠕虫状石墨聚集分布时，宏观化学成分中残留镁量和稀土量都较低，含硅量较高。
图号: 图号:光学放大倍数:100× 光学放大倍数:100×浸蚀剂:未侵蚀浸蚀剂:未侵蚀材料及状态:球墨铸铁材料及状态:球墨铸铁处理:铸态处理:铸态组织及说明:图中石墨大部分呈球状，余为团组织及说明:图中石墨呈球状，少数团状，球状和极少量团絮状，球化率为 90%,,95%，化率为?95%，球化级别为 1 级。
JBT1255-2014评级标准

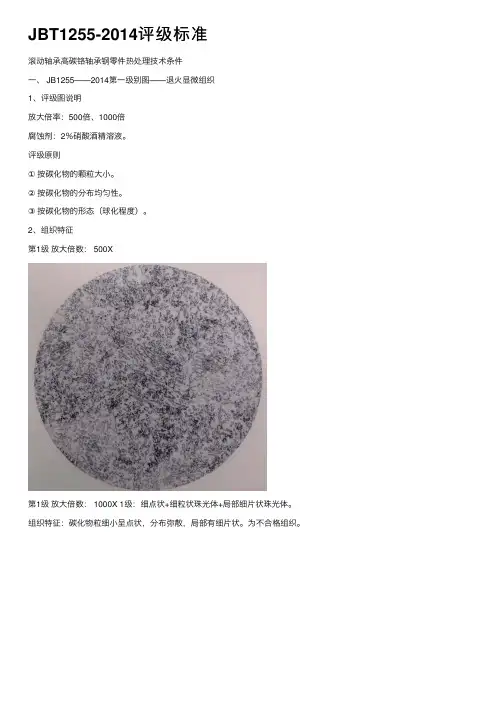

JBT1255-2014评级标准滚动轴承⾼碳铬轴承钢零件热处理技术条件⼀、 JB1255——2014第⼀级别图——退⽕显微组织1、评级图说明放⼤倍率：500倍、1000倍腐蚀剂：2％硝酸酒精溶液。
评级原则①按碳化物的颗粒⼤⼩。
②按碳化物的分布均匀性。
③按碳化物的形态（球化程度）。
2、组织特征第1级放⼤倍数： 500X第1级放⼤倍数： 1000X 1级：细点状+细粒状珠光体+局部细⽚状珠光体。
组织特征：碳化物粒细⼩呈点状，分布弥散，局部有细⽚状。
为不合格组织。
第2级放⼤倍数： 500X第2级放⼤倍数：1000X 2级：点状珠光体+细粒状珠光体组织。
组织特征：碳化物颗粒细⼩呈点状和细粒状，园度好，分布均匀。
为优良的合格组织。
第3级放⼤倍数： 500X第3级放⼤倍数： 1000X 3级：球状珠光体组织。
组织特征：碳化物颗粒⼤于2级，球化完全，分布均匀，为良好的合格组。
第4级放⼤倍数： 500X第4级放⼤倍数： 1000X 4级：球状珠光体组织。
组织特征：碳化物颗粒较粗，场均性较差，碳化物分布不均，有的区域密集，有的区域稀少，为合格组织。
上述2、3、4级退⽕组织属正常⼯艺情况下形成。
GCr15、ZGCr15钢硬度应在HB179-207范围内，GCr15SiMn、zGCr15SiMn钢硬度应在179-217范围内。
第5级放⼤倍数： 500X第5级放⼤倍数： 1000X 5级：不均匀的粗粒状珠光体+⽚状珠光体。
组织特征：碳化物颗粒⼤⼩不均，部分区域出现明晰⽚状珠光体，约占视场总⾯积的11.8％，为不合格组织。
⼆、 JB1255——2014第⼆级别图——淬回⽕显微组织1、评级图说明放⼤倍数：500倍、1000倍腐蚀剂：4％硝酸酒精溶液。
2、评级原则①按马⽒体粗细程度和残留奥⽒体数量。
②按残留碳化物数量多少和颗粒⼤⼩。
③按屈⽒体组织的形状、⼤⼩和数量。
3、组织特征：第1级放⼤倍数： 500X第1级放⼤倍数： 1000X1级：隐晶马⽒体+较多的残留碳化物+残留奥⽒体。
大型球墨铸铁汽车模具铸件球化级别的提高
ｉ餐瑟鏊
ｊ
Байду номын сангаас
ｊ
７（ｎ，ｉ刖布｜：，３（ｎ，１１＇，３｝｝怖Ｉ球ｆＥ ｒ刊处川旧球荨铂７ｊ铁≯川？旧Ｉｉ
ｒａｒｅ
【；１４址终ｌ’Ｚ世恬ｆ｜０ｊ、Ｋｊ鞋｝寺｛跌ｆ’ｌ：Ｊ金ｆ｛［１【织
Ｆｉｇ．４ Ｔｈｅ ｆｉｎａｌ ｄｕｃｔｉｌｅ ｉｒｏｎ ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｆｔｅｒ ｉｍｐｒｏｖｅｍｅｎｔ
关键词：汽车模具；球化级别；重稀土；随流孕育 中图分类号：ＴＧ２５５ 文献标识码：Ａ
文章编号：１００１—４９７７（２０１４）０３—０２９６—０２
Ｉｍｐｒｏｖｅｍｅｎｔ ｏｆ Ｓｐｈｅｒｏｉｄｉｚａｔｉｏｎ Ｇｒａｄｅ ｏｆ Ｌａｒｇｅ Ｄｕｃｔｉｌｅ Ｉｒｏｎ Ａｕｔｏ Ｍｏｕｌｄ Ｃａｓｔｉｎｇ
ＴＩＡＮ
指标。大型球墨铸铁模具铸件，按照国际汽车模具行 业标准要求：铸件本体试样球化率应稳定达到９０％， 也就是球化级别达到２级，这对模具铸件，尤其是十几 吨、二十几吨的厚壁铸件，是一个不小的挑战。我公
别一部分在３级，大多为４、５级，不能达ＮＡＡＭＳ的材 质标准要求，金相组织见图２。
２提高球化级别的试验方案
ｒａｒｅ
ｔｈｅ ｉｎｈｅｒｅｎｔ
ｅａｒｔｈｓ；ｓｔｒｅａｍ ｉｎｏｃｕｌａｔｉｏｎ
随着中国汽车工业的快速发展，中国汽车模具行 业的发展也是突飞猛进，其设计和制造水平大幅提升， 与发达国家的水平差距不断缩小，一些从前需要从国
ＲＥ２Ｍ９６ＳｉＦｅ合金，加入量为１．４％～１．５％，孕育处理采
用７５Ｓｉ—Ｆｅ合金，加入量为１．０％。先加入球化剂，再覆
剂上面覆盖７５Ｓｉ—Ｆｅ具有减缓球化剧烈反应作用，孕育
效果相对较低【ｌ】。孕育一方面是降低过冷度，减少白口
球化分级
球化分级(摘自GB/T9441-1988) 发布时间：2007-3-1 13:34:34 浏览次数：4球化分级说明球化率/%1级石墨呈球状,少量团状,允许极少量团絮状》952级石墨大部分呈球状,余为团状和极少量团絮状90-<953级石墨大部分呈团状和球状,余为团絮状,允许有极少量蠕虫状80-<904级石墨大部分呈团絮状和团状,余为球状和少量蠕虫状70-<805级石墨呈分散分布的蠕虫状、球状、团状、团絮状60-<706级石墨呈聚集分布的蠕虫状、片状及球状、团状、团絮状资讯来源：国家标准化管理委员会发布人：国际铸业咨询单铸试块的力学性能(摘自GB/T1348-1988) 发布时间：2007-3-1 12:17:46 浏览次数：5单铸试块的力学性能(摘自GB/T1348-1988)牌号抗拉强度σ/Mpa屈服强度σ/Mpa断后伸长率σ/Mpa供参考最小值硬度HBS 主要金相组织QT400-18 400 250 18 130-180 铁素体QT400-15 400 250 15 130-180 铁素体QT450-10 450 310 10 160-210 铁素体QT500-7 500 320 7 170-230 珠光体+铁素体QT600-3 600 370 3 190-270 珠光体+铁素体QT700-2 700 420 2 225-305 珠光体QT800-2 800 480 2 245-335 珠光体或回火组织QT900-2 900 600 2 280-360 贝氏体或回火马氏体资讯来源：国家标准化管理委员会发布人：国际铸业咨询网3强化熔化及球化孕育工艺，引进和推广包外孕育工艺。
3.1冲天炉在熔炼之前，必须要根据铸件要求进行配料计算，而配料计算的基础是必须先知道铸件所需的化学成份以及原材料（生铁、回炉铁、废钢、铁合金等）的化学成份，同时要根据以往的熔炼经验得出各元素的烧损率。
一般是碳、硫增加，硅锰烧损。
球墨铸铁
球墨铸铁球墨铸铁是指铁液经球化处理后，使石墨大部或全部呈球状形态的铸铁。
与灰铸铁比较，球墨铸铁的力学性能有显著提高。
因为它的石石墨呈球状，对基体的切割作用最小，可有效地利用基体强度的70％～80％灰铸铁—般只能利用基体强度的30％。
球墨铸铁还可以通过合金化和热处理，进一步提高强韧性、耐磨性、耐热性和耐蚀性等各项性能。
球墨铸铁自1947年问世以来，就获得铸造工作者的青睐，很快地投入了工业性生产。
而且，各个时期都有代表性的产品或技术。
20世纪50年代的代表产品是发动机的球墨铸铁曲轴，20世纪60年代是球墨铸铁铸管和铸态球墨铸铁，20世纪70年代是奥氏体-贝氏体球墨铸铁，20世纪80年代以来是厚大断面球墨铸铁和薄小断面轻量化、近终型球墨铸铁。
如今，球墨铸铁已在汽车、铸管、机床、矿山和核工业等领域获得广泛的应用。
据统计，2000年世界的球墨铸铁产量已超过1500万吨o球墨铸铁的牌号是按力学性能指标划分的，国标GB/T 1348－1988《球墨铸铁件》中单铸试块球墨铸铁牌号，见表1。
表1xx试块球墨铸铁牌号牌号QT400－18QT400－15QT450－10QT500－7QT600－3QT700－2QT800－2抗拉强度RmMPa400400450500600700800断后伸长率A％1815107322布氏硬度HBW130～180130～180160～210170～230190～270225～305245～335主要金相组织铁素体铁素体+珠光体+铁素体珠光体或回火组织贝氏体或回火组织QT900－～360球墨铸铁中常见的石墨形态有球状、团状、开花、蠕虫、枝晶等几类。
其中，最具代表性的形态是球状。
在光学显微镜下观察球状石墨，低倍时，外形近似圆形；高倍时，为多边形，呈辐射状，结构清晰。
经深腐蚀的试样在SEM 中观察，球墨表面不光滑，起伏不平，形成一个个泡状物。
经热氧腐蚀或离子轰击后的试样在SEM中观察，球墨呈年轮状纹理，且被辐射状条纹划分成多个扇形区域；经应力腐蚀即向试样加载应力后观察，呈现年轮状撕裂和辐射状开裂。
石墨的球化率及球化级别精编版

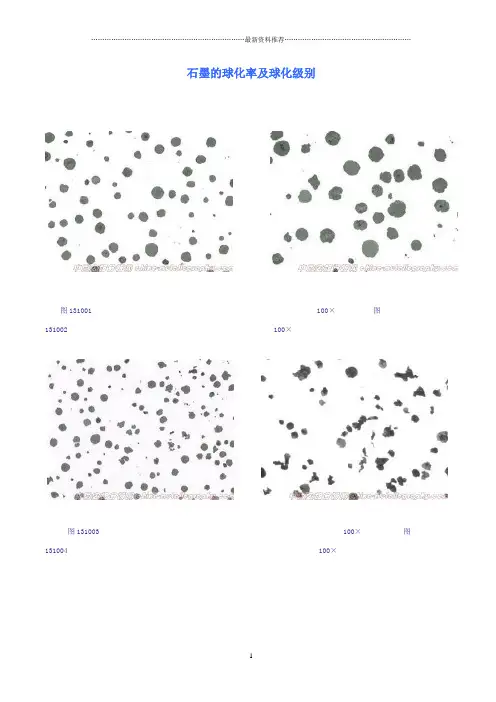

石墨的球化率及球化级别图131001 100×图131002 100×图131003 100×图131004 100×图131003 100×图131004 100×图号：131001～131006 浸蚀剂：未浸蚀材料名称：球墨铸铁处理情况：铸态组织说明：图131001：图中石墨呈球状，少数团状，球化率为≥95%，球化级别为1级。
图131002：图中石墨大部分呈球状，余为团状和极少量团絮状，球化率为90%～＜95%，球化级别为2级。
图131003：图中石墨大部分呈团状和球状，余为团絮状，球化率为80%～＜90%，球化级别为3级。
图131004：图中石墨大部分呈团絮状和团状，少量蠕虫状，球化率为70%～＜80%，球化级别为4级。
图131005：图中石墨呈分散分布的蠕虫状和球状、团状、团絮状，球化率为60%～＜70%，球化级别为5级。
图131006：图中石墨呈聚集分布的蠕虫状和片状及球状、团状、团絮状，球化级别为6级。
球化率及球化级别按照GB/T9441-1988《球墨铸铁金相检验》评定，该标准将球化级别分为6级。
首先观察整个受检面，之后，从最差的区域开始，连续观察5个视场，以其中3个最差视场的多数对照级别图谱评定。
提高球化率的关键是球化处理和孕育处理。
球化处理方法：采用稀土镁合金的凹坑冲入法，简单易行，但烟尘较大。
采用低稀土镁合金盖包处理，镁的收得率可达50%以上，且可解决烟尘问题。
孕育处理可采用二次或三次孕育，球化包内孕育剂可用75硅铁，浇包内可加抗衰退(例如含钡)孕育剂。
倘有必要，再用随流孕育或型内孕育。
5级球化和6级球化的石墨都是以蠕虫状石墨为主， 5级球化是蠕虫状石墨呈分散分布；6级球化是蠕虫状石墨呈聚集分布。
两者主要区别如下：(1) 宏观组织聚集分布时，断口上出现稀疏的小黑点，蠕虫状石墨聚集程度增加时，黑点增大，数量也随之增加和密集；蠕虫状石墨分散分布时，其数量较聚集分布为少，断口不会出现小黑点。
石墨的球化率及球化级别
石墨的球化率及球化级别图131001 100×图131002 100×图131003 100×图131004 100×图131003 100×图131004 100×图号：131001～131006 浸蚀剂：未浸蚀材料名称：球墨铸铁处理情况：铸态组织说明：图131001：图中石墨呈球状，少数团状，球化率为≥95%，球化级别为1级。
图131002：图中石墨大部分呈球状，余为团状和极少量团絮状，球化率为90%～＜95%，球化级别为2级。
图131003：图中石墨大部分呈团状和球状，余为团絮状，球化率为80%～＜90%，球化级别为3级。
图131004：图中石墨大部分呈团絮状和团状，少量蠕虫状，球化率为70%～＜80%，球化级别为4级。
图131005：图中石墨呈分散分布的蠕虫状和球状、团状、团絮状，球化率为60%～＜70%，球化级别为5级。
图131006：图中石墨呈聚集分布的蠕虫状和片状及球状、团状、团絮状，球化级别为6级。
球化率及球化级别按照GB/T9441-1988《球墨铸铁金相检验》评定，该标准将球化级别分为6级。
首先观察整个受检面，之后，从最差的区域开始，连续观察5个视场，以其中3个最差视场的多数对照级别图谱评定。
提高球化率的关键是球化处理和孕育处理。
球化处理方法：采用稀土镁合金的凹坑冲入法，简单易行，但烟尘较大。
采用低稀土镁合金盖包处理，镁的收得率可达50%以上，且可解决烟尘问题。
孕育处理可采用二次或三次孕育，球化包内孕育剂可用75硅铁，浇包内可加抗衰退(例如含钡)孕育剂。
倘有必要，再用随流孕育或型内孕育。
5级球化和6级球化的石墨都是以蠕虫状石墨为主， 5级球化是蠕虫状石墨呈分散分布；6级球化是蠕虫状石墨呈聚集分布。
两者主要区别如下：(1) 宏观组织聚集分布时，断口上出现稀疏的小黑点，蠕虫状石墨聚集程度增加时，黑点增大，数量也随之增加和密集；蠕虫状石墨分散分布时，其数量较聚集分布为少，断口不会出现小黑点。
球墨铸铁的金相组织
石墨大部分呈团絮状和团状，余为球状和少量蠕虫状Leabharlann 球化率70％~＜80％5级
石墨呈分散分布的蠕虫状和球状、团状、团絮状，球化率60％~＜70％
6级
石墨呈聚集分布的蠕虫状和片状及球状、团状、团絮状
石墨大小分级（GB/T9441-1988） （mm）
级别
3级
4级
5级
6级
7级
8级
石墨直径（100×）
＞25~50
≈25
≈20
≈15
≈10
≈5
渗碳体分级（GB/T9441-1988）
级别名称
渗1
渗2
渗3
渗5
渗10
渗碳体数量（%）
≈1
≈2
≈3
≈5
≈10
磷共晶数量分级（GB/T9441-1988）
级别名称
磷0.5
磷1
磷1.5
磷2
磷3
磷共晶数量（%）
≈0.5
≈1
≈1.5
≈2.0
≈3.0
球墨铸铁的金相组织（GB/T9441-1988）
2007-03-30 17:52:33 浏览次数：287
球化分级（GB/T9441-1988）
球化级别
说明
1级
石墨呈球状，少量团状，允许极少量团絮状，球化率≮95％
2级
石墨大部分呈球状，余为极少量团絮状，球化率90％~＜95％
3级
石墨大部分呈团状和球状，余为团絮状，允许极少量蠕虫状，球化率80％~＜90％
＞12~25
＞6~12
＞3~6
＞1.5~3
≤1.5
分散分布铁素体数量分级（GB/T9441-1988）
级别名称
