1).轨道电路 城市轨道交通信号系统,轨道电路除了具有表示列车
是否占用轨道的功能外,还可以向线路上实时发送列 车运营所需的信息,由列车接收和处理。 • 轨道电路所发送的信息,其容量大,有利于列车的车 载系统对列车进行实时控制。
2019/7/7
因信号系统的处理能力和制式不同,轨道电路所发送的信 息量可有所不同,一般来讲,轨道电路所发送的信息可以 有以下内容:
2019/7/7
2、车载设备主要组成 l 车载ATP模块 l MMI l 车载天线
(接收轨道电路或应答器上传的信息)
l 速度传感器
(计算列车的运行速度、运行距离、运行方向的判断)
l 列车接口电路
2019/7/7
Page 8
速度传感器 • 信号系统通常在列车上装有一个或多个速度传感器
,安装在列车的车轴上,用于计算列车的运行速度 和列车运行距离及列车运行方向的判定。 • 列车的运行速度,还可以用雷达进行测定,但速度 传感器技术成熟,测速精度高,安装使用简单方便 ,因此被广泛使用。
如果列车运行速度持续超过该运行区段所对应的最大速度 值,在持续的时间超过系统设定的时间后,ATP系统将对列 车实施紧急制动,强制列车停车,以防止意外事故的发生。
15
7/7
图为阶梯曲线
阶梯曲线控制速度的方式所需要的硬件结构简单,容易实现。 图中列车以不超过S1速度值运行,运行速度从S1变为S2时,使得 列车的运行速度发生突变,这时强烈的减速会给列车上的乘客一 种冲击,容易产生不适感。速度变化越大,冲击感越强,不利于 旅客乘车的舒适度。
2019/7/7
Page 13
图为:阶梯曲线
列车运行在O~D1区段,允许运行的最高速度为S1; 在D1~D2区段,允许运行的最高速度为S2; 在D2~ D3区段,允许运行的最高速度为S3。
ATP列车自动防护系统
原理和功能列车自动防护(ATP)ATP是整个ATC系统的基础。
ATO和A TS子系统都依托于ATP子系统的工作。
列车自动防护系统(ATP)亦称列车超速防护系统,其功能为列车超过规定速度时即自动制动,当车载设备接收地面限速信息,经信息处理后与实际速度比较,当列车实际速度超过限速后,由制动装置控制列车制动系统制动。
ATP自动检测列车实际运行位置,自动确定列车最大安全运行速度,连续不间断地实行速度监督,实现超速防护,自动监测列车运行间隔,以保证实现规定地行车间隔。
列车自动驾驶(ATO)列车自动驾驶是一种完整的闭环自动控制系统,即列车一方面检测本列车的实际行车速度,另一方面连续获取地面给予的最大允许车速,经过计算机的解算,并依据其他与行车有关的因素如机车牵引特性、区间坡道、弯道等,求得最佳的行车速度,控制列车加速或减速,甚至制动。
在列车自动驾驶系统中,司机起监督作用,因此要求这种系统获得最大允许车速的信道和求解最佳速度的机车计算机等,要有更高的可靠性和实用性。
目前列车自动操纵已应用在地下铁道和市郊或两市之间直达的客运干线上。
随着微型计算机技术飞速发展,我国已经自主研发完成故障-安全型的列车自动操纵系统。
ATO辅助ATP工作,接受来自ATP的信息,其中有ATP速度指令、列车实际速度和列车走行距离。
此外还从ATS 子系统和地面标志线圈接受到列车运行等级等信息。
根据以上信息,ATO通过牵引/制动线控制列车,使其维持在一个参考速度上运行;并在设有屏蔽门地站台准确停车。
自动监控系统(A TS):列车自动监督(ATS)列车自动监督主要是通过计算机来组织和控制行车的一套完整的行车指挥系统。
ATS 将现场的行车信息及时传输到行车指挥中心,中心将行车信息综合后,适时无误的向现场下达行车指令,以保证准确、快速、安全、可靠。
ATS功能:自动进行列车运行图管理,及时调整运行计划,监控列车进路,自动显示列车运行和设备状态,完成电气集中联锁和自动闭塞的要求,自动绘制列车实际运行图,车站旅客导向,车辆检修期的管理,列车的模拟仿真等。
城轨ATP系统工作原理与运用分析
城轨ATP系统工作原理与运用分析城轨ATP(Automatic Train Protection)系统是一种用于城市轨道交通的自动列车保护系统,其主要功能是保证列车在运行过程中的安全性和可靠性。
本文将对城轨ATP系统的工作原理和应用进行分析。
一、工作原理城轨ATP系统主要由传感器、计算机处理单元、通信系统和车载控制单元组成。
传感器主要负责采集列车位置、速度等信息;计算机处理单元负责对传感器采集的数据进行处理和判断,并向车载控制单元发送指令;通信系统负责车载控制单元与地面控制中心之间的数据传输。
具体而言,城轨ATP系统的工作流程如下:1. 列车位置和速度采集:通过轨道上的传感器对列车的位置和速度进行实时采集,并将数据传输给计算机处理单元。
2. 数据处理与判断:计算机处理单元根据传感器采集的数据进行计算和判断,包括列车是否超速、是否存在障碍物等情况。
3. 指令发送:根据判断结果,计算机处理单元向车载控制单元发送相应指令,比如限制列车速度、进行紧急制动等。
4. 数据传输:车载控制单元通过通信系统将列车状态信息传输给地面控制中心,地面控制中心可以实时监控和管理列车运行情况。
二、应用分析城轨ATP系统作为一种先进的列车保护系统,在城市轨道交通中得到了广泛应用。
以下是对其应用的分析:1. 提高安全性:城轨ATP系统通过实时采集列车位置和速度等信息,并在必要时对列车进行限速或紧急制动,有效减少了事故的发生概率,提高了乘客的出行安全性。
2. 提升运行效率:由于城轨ATP系统可以对列车的运行状态进行精准控制,避免了人为因素对列车运行的影响,提高了列车运行的稳定性和效率,缩短了列车间隔时间,增加了运输能力。
3. 降低人工成本:传统的城市轨道交通运营需要大量的人员进行运行控制和调度,而引入城轨ATP系统可以实现自动化的列车保护与控制,减少了人工成本,提高了运营效益。
4. 未来发展潜力:随着科技的不断进步,城轨ATP系统还可以与其他智能交通系统进行融合,比如智能信号优化系统、城市大脑等,进一步提升城市轨道交通的智能化水平,打造更加高效、便捷的城市交通网络。
城轨ATP系统更新迭代方案设计与实施
城轨ATP系统更新迭代方案设计与实施随着城市的发展和人口的增加,城市轨道交通(城轨)系统扮演着越来越重要的角色。
城轨自动列车保护系统(ATP)是一种关键的技术,用于确保列车的安全运行和乘客的安全。
随着科技的不断进步和ATP系统的更新需求,设计和实施一个符合城轨ATP系统更新迭代方案尤为重要。
一、系统调研与分析在开始设计和实施城轨ATP系统更新迭代方案之前,先进行系统调研与分析是必要且关键的步骤。
通过深入研究现有的ATP系统,了解其特点和存在的问题,寻找改进的空间和方向。
此外,还需了解新技术和创新,以及其他类似城轨系统的最佳实践。
这样才能有针对性地设计出更高效、更安全的ATP系统迭代方案。
二、需求识别与定义在系统调研分析的基础上,将从各个方面识别和定义更新需求。
包括但不限于提高列车运行速度、提升ATP系统的反应速度和精度、增强系统的自动化程度等。
同时,还需考虑交通运营的期望、乘客对安全的要求以及相关技术的可行性。
这些需求的准确识别和定义将直接影响到后续方案设计和实施的成功与否。
三、方案设计与选择根据需求的识别与定义,进行方案设计与选择是关键的环节。
根据业界最佳实践和技术标准,结合现有ATP系统和更新需求,制定出满足要求的方案。
在设计过程中,需要进行系统架构设计、功能模块设计、算法设计和界面设计等。
同时,还需考虑方案的可行性、可用性、安全性和可维护性等方面。
在设计完成后,通过评估和比较不同方案的优缺点,选择出最佳的方案进行实施。
四、系统实施与测试一旦方案设计完成并选择了最佳方案,就开始系统的实施和测试工作。
实施阶段需要确保与现有系统的兼容性,防止对运营造成影响。
同时,有必要制定详细的实施计划和时间表,确保项目按计划进行。
在实施过程中,需要进行细致的测试和验证工作,确保系统能够稳定运行并满足预期的要求。
五、培训与上线在系统实施完成后,为了确保操作人员的安全意识和系统的正常使用,培训环节至关重要。
为操作人员提供培训课程和资料,使其熟悉新的ATP系统迭代方案。
第05章 列车自动防护(ATP)系统
13
5.3.2安全性停车点防护功能
安全性停车点防护,以保证列车停在停 车点(不超过停车点)为目的。在ATP监督 下的人工驾驶模式( ATPM)、列车自动驾驶 模式(ATO)和列车自动折返模式(STBY)中, 当前方列车占用的轨道区段内有安全或危险 停车点时,该监督防护功能都有效。 按照列车至停车点的距离,ATP车载设 备根据列车制动性能以及接收到的前方线路 的信息等,计算一条最终为零的制动曲线。 列车的速度限制连续地改变,并通过最终为 零的制动曲线实施定点制动。
信号与通信概论 第 5 章列车自动防护( ATP )系统
11
③区域限速。区域速度限制是针对轨道电路内的预 定区域设定的限制速度,可分为15 km/h、30 km/h、 45 km/h、60 km/h。区域限速可由ATP轨旁设备设 置,也可在需要时由控制中心控制,但控制中心只 能复位控制中心设置的区域限速。如果控制中心离 线或通信失败,则本地轨旁设备可直接设置区域限 速。一旦设置了限速,集中站的ATP轨旁设备就将 产生到速度限制区的新的目标距离和实际的目标限 制速度,通过轨道电路传送给接近限速区域的列车, 列车在该区域中的运行速度就不允许超过限速。如 果列车速度超过限速,则车载ATP将启动紧急制动, 直到列车速度低于限速。
信号与通信概论 第 5 章列车自动防护( ATP )系统
10
①固定限速。固定限速是在设计阶段设置的。 车载ATP和ATO设备都储存着整条线路上的固定 限速区信息。速度梯降级别为1 km/h。它决定了 “目标距离”工作模式下的可能给出的最优行车间 隔。 ②临时限速。限制速度在某些条件下(施工现 场、临时危险点)可以被降低。临时速度限制区段 的范围总是限制在一个或多个轨道电路。在紧急情 况下,通过特殊速度码,可立即将任何一段轨道电 路上的速度设置为25km/h。如果需要设置临时性 限速区,可以在地面安装应答器。这些应答器允许 以5 km/h为一个阶梯,降到25 km/h。在带有允许 临时速度限制编码的轨道电路里,可通过设置信标 来实施。

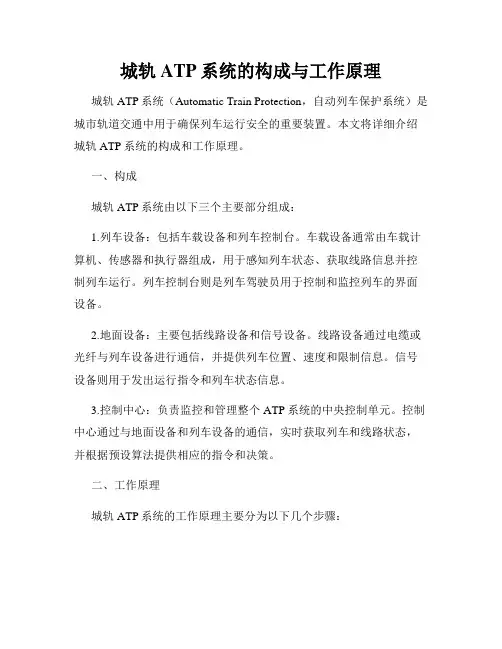

城轨ATP系统的构成与工作原理
城轨ATP系统的构成与工作原理城轨ATP系统(Automatic Train Protection,自动列车保护系统)是城市轨道交通中用于确保列车运行安全的重要装置。
本文将详细介绍城轨ATP系统的构成和工作原理。
一、构成城轨ATP系统由以下三个主要部分组成:1.列车设备:包括车载设备和列车控制台。
车载设备通常由车载计算机、传感器和执行器组成,用于感知列车状态、获取线路信息并控制列车运行。
列车控制台则是列车驾驶员用于控制和监控列车的界面设备。
2.地面设备:主要包括线路设备和信号设备。
线路设备通过电缆或光纤与列车设备进行通信,并提供列车位置、速度和限制信息。
信号设备则用于发出运行指令和列车状态信息。
3.控制中心:负责监控和管理整个ATP系统的中央控制单元。
控制中心通过与地面设备和列车设备的通信,实时获取列车和线路状态,并根据预设算法提供相应的指令和决策。
二、工作原理城轨ATP系统的工作原理主要分为以下几个步骤:1.数据采集与处理:列车设备通过传感器获取列车运行状态和线路信息,如列车位置、速度、加速度等。
这些数据将被传输到车载计算机进行处理和分析。
2.状态判断与决策:根据采集到的数据,车载计算机判断列车是否存在安全隐患,并决策采取相应的措施。
如果存在超速、紧急制动或轨道异常等情况,ATP系统将发出警示信号并采取强制制动等控制措施。
3.指令下发与执行:控制中心根据列车状态和线路条件,通过信号设备向列车设备发出运行指令。
指令可以是安全速度限制、停车指令等。
列车设备接收到指令后,通过执行器控制列车运行,保持列车在安全的速度范围内。
4.数据更新与通信:列车设备通过与地面设备的通信,持续更新列车位置和线路信息。
控制中心也会根据最新的数据进行指令下发和决策,以确保列车运行的安全性和准确性。
总结起来,城轨ATP系统通过车载设备、地面设备和控制中心之间的协调工作,实现对列车运行的实时监控和控制。
通过精确判断列车状态、发出相应指令和执行措施,ATP系统确保列车在安全状态下行驶,避免事故和运行异常。
城轨ATP系统安全保障机制与设计要点
城轨ATP系统安全保障机制与设计要点目前,城市轨道交通(城轨)在我国的快速发展和普及。
为了确保城轨运营的安全性和可靠性,ATP系统(Automatic Train Protection,自动列车保护系统)被广泛应用于城轨。
本文将介绍城轨ATP系统的安全保障机制和设计要点。
一、城轨ATP系统的作用和原理ATP系统是一种通过无线通信和计算机控制技术,确保城轨列车运行安全的关键设备。
其主要作用:1. 列车位置监控:实时获取列车的运行位置和速度信息,确保列车在规定的区间内正常行驶。
2. 列车制动控制:根据列车的实际运行情况,自动控制列车制动系统的动作,避免发生碰撞或超速现象。
3. 信号和通信管理:与运营控制中心进行信息交互,实现实时监控和调度。
ATP系统的原理是通过在轨道上铺设电子设备和通信设备,与列车上搭载的车载设备进行信息交互。
通过接收和发送信号,ATP系统能够实时获取列车状态并做出相应的控制动作,以确保城轨的运行安全。
二、城轨ATP系统的安全保障机制为了确保城轨ATP系统的安全性,通常采取以下几种机制:1. 列车位置监控机制城轨ATP系统通过轨道上布设的数据回传设备,实时获取列车的位置和速度信息。
这些信息通过无线通信传输给运营控制中心,并用于列车实时调度和控制。
通过监控列车位置,系统可以及时发出警告信号或控制列车动作,避免发生碰撞或偏离轨道等事故。
2. 列车速度控制机制城轨ATP系统通过与列车上的自动驾驶系统结合,实现列车的自动控制和动力调节。
系统会根据列车运行的位置和速度信息,通过发送命令信号来控制列车的速度。
当列车超速或接近危险区域时,ATP 系统会发出紧急制动指令,确保列车及时停稳。
3. 通信和干扰防护机制为了确保城轨ATP系统的正常运行,系统需要建立稳定的通信链路和防止干扰。
采用多通道、多路径的通信机制,可以提高通信的可靠性和稳定性,减少数据传输延迟。
同时,引入加密和认证技术,保护通信数据的安全性,防止数据受到恶意攻击和篡改。
城轨列车超速防护系统(ATP)车载设备设计原理及实现
技 术 和 通信 C C校 验码 方 式 ,提 高 设 备 内部通 信 R
可 靠 性 。在 保 障 单 套 主 机 _ 作 安 全 可 靠 的 基 础 上 , T 系 统 采 用 双 重 冗 余 设 计 ,运 行 期 间 一 套 故 障 , 不 影 响 车载设 备 的连续 工 作 。 3 实 时 性 。 因 城 轨 列 车 追 踪 间 隔 时 间 短 , 行 . 车 密 度 大 , 应 充 分 考 虑 设 备 的 实 时 响 应 时 间 ,保 证 设 备对 列车 的监 督是 连续 的 。 4 可 维 护 性 。 能 为 维 护 人 员 提 供 方 便 快 捷 的 . 故 障 定 位 措 施 ,减 少 维 护 设 备 的 配 置 并 提 供 快 速 查 找故 障 的手 段 。 5 可 扩 展 性 。 采 用 分 布 式 网 络 结 构 、 标 准 通 . 信 协 议 、典 型 模 块 功 能 划 分 等 措 施 ,提 高 设 备 的 扩 展 性 , 以 满 足 城 轨 列 车 的某 些 特 殊 功 能 需 求 。
3 邬 宽 明 .现 场 总 线 技 术应 用选 编 ( 3 北 京 : 京 航 空 航 M . 北 天 大 学 出版 社 , 0 3 20.
4 结 束 语
北 京 铁 路 信 号 工 厂 与 全 路 通 信 信 号 研 究 设 计 院
4 李 伯 成 .微 型 计 算 机 原 理 及 接 口 技 术 ( . 北 京 :清 M3 华 大 学 出版 社 ,2 0 . 05 5 何 文 卿 .6 0 5 2电 气 集 中 电 路 ( . 北 京 : 中 国 铁 道 出 M3
主 机 是 ATP 系 统 的 核 心 列 车速度 测试 、控 制模 式确 定 、列 车制 动命令 的输 出 、信息 记 录及 系统 自检等 功 能 。 1 地面信 息 译 码模 块 。负 责地 面 无绝 缘 轨 道 .
城轨车载ATP系统的仿真设计与实现
了仿 真的 准确性 。
关 键词 :列 车 自动 防护 ;追踪 间隔 ;仿 真 步长 ; 实时响应 ;多线程
Ab s t r a c t :T h e a u t o ma t i c t r a i n p r o t e c t i o n mo d e l b a s e d o n C B T C a n d t h e r u n n i n g mo d e l i n mo v i n g b l o c k s y s t e m a r e a n a l y z e d a n d a n a l g o r i t h m o f p r o t e c t i o n c u r v e i s p r o p o s e d .Ac c o r d i n g t o t h e c o n s t i t u t i o n o f t h e
论城轨ATP系统工作原理及安全措施毕业论文---精品管理资料
论城轨ATP系统工作原理及安全措施毕业论文摘要:城市轨道交通列车自动超速防护系统ATP自身的作用是保证轨道交通的行车安全,安全可靠性要求极高,其自身的安全可靠性受到了诸多关注。
本学位论文首先从城市轨道交通列车超速防护系统ATP的结构、类型和基本工作原理的分析入手,重点对车载ATP系统的可靠性进行了较为深入的研究。
论文结合了南京地铁一号线实际运行的ATP系统,简要介绍了这类ATP系统的结构和工作原理。
对于车载ATP系统,为了能够深入研究其系统可靠性,计算ATP子单元的双机并行暂态和稳态有效度值,以及整个ATP系统的稳态有效度。
经过实例计算,证明ATP系统的有效度高,能够满足安全行车的需求.本文还提出和分析影响车辆安全运行的具体因素,针对这些具体因素,使用两两比较法,将这些因素对于安全行车影响能力进行排序,并提出相对应的改善策略。
最后,根据灾变灰预测理论,预测出同类硬件群体失效率异常的时间段,以便于对ATP系统提出合理安排检修的日期。
关键词:工作原理;列车超速防护;安检AbstractUrban Transit System Automation Train Protection as an important factor to protect train safety。
The reliability of Automation Train Protection is asked very high,which to be pay much attention。
This theism start at the structure,type and work principle of Urban Transit Automation Train Protection,and give emphasize to study the reliability of on-board ATP. Introduce structure and work principle of the ATP,which are acting in the number one line of Shenzhen underground.For studying the reliability of on-board ATP farther,Calculate the value of Instantaneous Availability and Steady Availability of ATP' unit which act the end with two same equipment. And calculate the Steady Availability of the whole ATP。
城市轨道交通列车自动控制系统—ATP系统
ATP系统功能
速度 距离 测量
超速 防护
车载设备利用轮轴上 城市轨道交通中速度
的测速传感器检测列 限制分为两种:是固
车的实际速度,并在 定速度限制如区间最
驾驶室显示该速度值。 大允许速度、列车最
测距是通过例如线
径加以换算实现的。 路在维修时临时设置
考虑连锁 条件(像 转辙机和 防淹门的 监督), 并为列车 提供移动 授权。
ATP系统设备
两套ATP模块 B
两个速度传 A 感器
车载设备 ATP
C 两个接收天 线
车辆接口 E
D 控制单元
ATP系统设备 ATP子系统
采用基于通信技 术的移动闭塞系 统,以车载信号 显示为行车凭证 。其车-地间数 据通信应采用双 向无线传输方式
Phase 1
ATP轨旁设 备连续监测 屏蔽门状态 只有在屏蔽 门“关闭且 锁闭”情况 下才允许列 车进入站台 区域
Phase 2
Phase 3
否则ATP轨旁设 备将站台区域作 为封锁来处理, 在封锁区域边界 处设置防护点。 因此接近列车将 从ATP轨旁设备 得到仅至该防护 点移动许可
如果已进入站台, 触发紧急制动。 列车两边的车门 开启命令,车站 检查了屏蔽门已 关好以后才允许 ATP子系统向列 车发送运行速度 命令信息。
采用计轴轨道电路 为降级列车检测设 备,要求正线车站 区域、区间线路、 折返线、存车线和 车辆基地试车线均 装设计轴轨道电路 设备。
ATP系统功能
轨道 电路
发送
电码 联锁 装置
ATP系统功能
轨道 电路
轨旁 ATP
中央
系统 车载 ATP
ATP系统功能
自动缓解 实际速度<允许速度 ATP车载设备发出制动 实际速度>允许速度
城轨ATP系统数据采集方案设计与实现
城轨ATP系统数据采集方案设计与实现随着城市轨道交通的发展,自动列车保护(ATP)系统在确保列车运行安全方面发挥着重要作用。
而ATP系统数据的准确采集和高效处理,是保证ATP系统运行可靠性的关键。
本文将介绍城轨ATP系统数据采集方案的设计与实现。
1. 引言城轨ATP系统是城市轨道交通中的核心控制系统,主要负责实时监测列车运行状态、控制列车速度和保证列车安全。
数据采集是ATP系统的基础,准确的数据采集能提供可靠的基础数据支持,保证ATP系统的正常运行。
2. 数据采集需求分析城轨ATP系统需要采集的数据包括列车位置信息、速度信息、信号灯状态、道岔状态等。
在数据采集需求分析中,需要考虑以下因素:2.1 数据实时性要求ATP系统需要实时掌握列车的位置和速度等信息,以及线路上信号灯和道岔的状态。
因此,在设计数据采集方案时,需要考虑数据的实时性要求,并确保数据能够及时传输到控制中心。
2.2 数据可靠性要求ATP系统是保证列车运行安全的重要系统,数据的准确性和可靠性至关重要。
在设计数据采集方案时,需要考虑数据的可靠性要求,采用合适的采集设备和通信技术,以确保数据的准确传输和存储。
2.3 数据存储和管理需求ATP系统需要大量的数据支持,对数据的存储和管理要求较高。
在设计数据采集方案时,需要考虑数据的存储和管理需求,选择适合的数据库和数据管理系统,以便实现数据的高效存储和查询。
3. 数据采集方案设计基于数据采集需求的分析,设计一个合理的数据采集方案是确保ATP系统运行可靠性的关键。
以下是一个城轨ATP系统数据采集方案设计的示例:3.1 采集设备选择根据数据采集需求,选择适合的采集设备。
可以选择高精度的GPS 定位系统和速度传感器来实时采集列车的位置信息和速度信息,选择可靠的信号灯和道岔传感器来采集信号灯和道岔的状态信息。
同时,需要考虑设备的稳定性和适应性。
3.2 数据传输技术选择选择合适的数据传输技术,确保数据能够可靠传输到控制中心。
城轨交通CBTC关键技术_列车自动防护车载_ATP_子系统
处理单元;输出单元接收来自核心处理 单元的输出控制指令,通过驱动接口继 电器,安全地驱动车辆接口设备。
输入、输出模块与核心处理单 元的通信接口协议采用安全通信协 议,通过正反码校核、双重C R C校 核、时间戳校验等措施确保控制指 令数据安全。输入部分自身可提供 采集电源,对外界提供电路与安全或非安全继 电器,提供给车辆控制系统独立的 继电器接点。A T P主、备双套系统 使用独立的输入、输出模块。
于使列车尽可能的停在信号机2的前 方,以便收到下个点式移动授权。 在区间内,距离信号机2一定距离安 装有填充应答器,其发送授权报文 与主信号应答器2完全一致,可以使 列车提前获取前方进路开放信息, 以较高速度通过信号机2,进入下一 区段。
如果列车经过可变应答器1上方 后,如果没有收到移动授权(如收 到红灯报文、默认报文或未收到报 文)车载A T P将触发紧急制动。列 车启动后只能以人工模式(最高限 速为25 k m/h)通过信号机1和信号 机2之间的区段。 1.3 列车运行状态报告
城轨交通CBTC关键技术——列车自动防护车载(ATP)子系统
令 ,直 到 完整性 信号 恢复 。
路 地 图 中存 储 的 线 路 情 况 ( 土建 如
( )后 f 防 护 。车 载 ATP 元 限 速 、坡 度 等 ) 计 算 出 列 车 应 遵 循 2 留 单
和 执 行 者 的双 重 角 色 。AT 列 车 自 通 过 测 速 、测 距 设 备 监 督 列 车 运 行 的 速 度 曲 线 。 并 且 根 据 此 速 度 曲 线 P 动 防护 单元 则是VO 的核心 安全 控 方 向 。 监 测 到 列 车 后 溜 超 出 预 定 范 监视列车运行速 度 ,一旦发现列车 B C 制 部 件 , 直 接 关 系 着 决 策 和 执 行 的 围后 ,车 载 ATP 触 发 紧 急 制动 直 超速 ,将 触 发紧急 制动 。 将
( ) 列 车 完 整 性 。列 车控 制 系 1
CBTC 统 技 术 先 进 性 最 直 接 统给 出列车完整性表示 ,车载ATP 道 以移 动 授 权 的 形 式 发 送 给 车 载设 系 体 现 的 就 是 对 列 车 定 位 精 度 、 运 单 元 实 时 监 测 列 车 完 整性 信 号 。一 备 。车 载 设 备 根 据 移 动 授 权 内描 述 行 速 度 控 制精 准性 的提 升 。VOBC 旦 该 信 号 丢 失 , 输 出 紧 急 停 车 指 的 安 全 路 径 和 安 全停 车 点 ,结 合 线 将 ( e i e O or C nrl r V hc n B ad o to e ) l l
l 堪 轨 交 5 01MERTS● 贝 市 厦 固 11 ONBRI 代 2 DUNN R AAT
模式。
( )CTC模 式 下 的速 度 监 督 。 1
城市轨道交通CBTC系统车载ATP的研究
城市轨道交通CBTC系统车载ATP的研究城市轨道交通CBTC系统车载ATP的研究随着城市轨道交通的快速发展,为了保障乘客的安全和提高运营效率,城市轨道交通系统需不断更新和完善。
车载自动列车保护系统(Automatic Train Protection,ATP)作为城市轨道交通系统的关键组成部分,对于列车的自动防护和和运行安全具有重要意义。
本文将探讨城市轨道交通CBTC系统车载ATP的研究进展和应用。
城市轨道交通CBTC系统是一种采用信号传输和处理、列车控制、车载和地面通信等技术手段实现列车运行控制和监视的现代化轨道交通系统。
CBTC系统不仅能够提供更高的运行效率和准确的车辆位置信息,还可以提高轨道交通的运行安全性和可靠性。
在CBTC系统中,车载ATP起着监控、检测和自动控制列车运行的重要作用。
车载ATP系统通过车载设备与地面设备的通信来实现列车的自动运行控制和安全保护。
车载ATP能够实时监测列车的位置、速度和方向等信息,并基于实时数据判断列车是否存在运行异常情况。
一旦发现异常,车载ATP系统将根据预设的规则进行自动控制,如减速或停车,以确保列车和乘客的安全。
并且,车载ATP系统还能够根据实时数据对列车运行参数进行优化调整,提高列车的运行效率。
车载ATP的研究主要包括以下几个方面:首先,研究车载ATP的算法和逻辑,以确保其能够准确判断列车的运行状态和异常情况,进而进行相应的控制和保护。
车载ATP的算法和逻辑需要考虑列车行驶的速度、位置、加速度等参数,并结合实时的地面设备信息,进行运算和判断。
通过对车辆运行数据的实时监测和分析,可以精确预测列车的运行状况,提前采取措施进行安全保护。
其次,研究车载ATP的通信技术,以提高车载设备和地面设备之间的信息传输速度和稳定性。
车载ATP的通信技术需要具备高速、高可靠性、低延迟等特点,以确保准确传递列车的状态和命令。
为了满足这些要求,研究人员需要采用先进的通信技术,如无线通信、光纤通信等。
城轨ATP系统的分析与故障处理
城轨ATP系统的分析与故障处理城轨ATP系统(Automatic Train Protection System)是一项关键的城市轨道交通安全控制系统,旨在确保列车在运行中的安全性和可靠性。
本文将对城轨ATP系统进行全面分析,并介绍在故障处理中的一些常见方法与策略。
一、城轨ATP系统的工作原理城轨ATP系统是一种基于电子和通信技术的自动列车保护系统,它通过实时监测和控制车辆在车站出入口、区间轨道以及车辆间的距离和速度,以确保列车的运行安全。
城轨ATP系统的工作原理主要包括以下几个方面:1. 距离和速度监测:系统通过轨道上的传感器或红外线来监测列车的位置和速度。
这些传感器会实时向控制中心传输数据,以便对列车进行监控和调度。
2. 列车位置和速度控制:当列车接近红灯或限速区域时,ATP系统会向司机发送警示信号,要求其减速或停车。
如果列车未按要求减速或停车,系统将自动控制列车实施紧急制动,以防止事故的发生。
3. 通信系统:城轨ATP系统通过与控制中心、车站和列车之间的通信,实现列车运行信息的实时传输和互动。
这样可以确保列车与系统之间的信息同步。
二、城轨ATP系统的故障处理尽管ATP系统是一项技术先进的安全控制系统,但仍然存在可能发生故障的情况。
在保证列车和乘客安全的前提下,及时发现、诊断和处理可能出现的故障是至关重要的。
以下是一些常见的ATP系统故障处理方法和策略:1. 故障诊断与监测:ATP系统应配备故障检测和故障排除功能,以实时监测系统工作状态。
一旦发现系统故障,应立即进行诊断,排除故障并修复。
监测系统应具备自动报警功能,以便及时通知维修人员。
2. 备件和备用系统:ATP系统应设有备件和备用系统,以应对突发故障。
备件可以快速更换或修复,以减少系统停机时间。
备用系统可在主系统故障时接管运行,确保列车安全运行。
3. 培训和技能提升:城轨ATP系统维修人员应接受专业培训,提高其故障处理和维修技能。
定期组织技术交流会议和实际演练,以保持维修人员的技能水平和应急响应能力。
ATP列车自动防护系统
图8—2速度传感器
(4)列车自动防护系统与列车之间的接口 列车自动防护系统主机是列车自动防护系统 的核心控制部分,列车自动防护系统主机与 列车自身的牵引系统和制动系统由专门的接 口电路连接,
三、列车自动防护系统车载设备组成
列车自动防护系统所包含的设备分别安装在列车上和地面上。安装在列车上的设备,简称为车载设 备;安装在地面的设备简称为地面设备。
1、车载设备主要组成 列车自动防护系统的车载设备主要包括有车载主机、驾驶员状态显示单元、速度传感器、列车地面 信号接收器、列车接口电路、电源和辅助设备等,如图8.6所示。下面分别介绍有关设备的情况。
二、列车自动防护系统主要功能
列车自动防护系统不仅能控制列车运行速度,还有其他许多重要功能,它们是列车安全稳定运行的 可靠保障。
列车自动防护系统主要功能包括有: 1.防止运营列车超速运行 运营列车在线路上运行有多种速度限制,列车运行速度不能超出速度限制值。 (1)防止运营列车超过线路限制速度超速运行 城市轨道交通中,线路在曲线段或坡道处,往往有速 度限制,运营列车不能超过线路限速运行,否则容易出现列车脱轨或颠覆事件。 (2)防止运营列车超过列车允许最高速度超速运行 车辆的自身构造决定了车辆所能运行的最大速度, 超过这个速度值,列车可能会出现故障,危及车辆和行车安全。
(6)防止运营列车超过其他限速 城市轨道交通中,运营作业需要任何限速的地方,列车应按运 营规定运行。
2.接收和处理来自地面的信息 列车运行在轨道上,地面轨道电路或地面的其他设备,将列车运行所需的信息发送出去,安装在 列车车体上的列车自动防护系统设备会实时接收这些信息,并对这些信息进行实 时分析和处理,以及时对列车的运行状态和运行速度进行控制。通常这些信息中包含有列车允许运 行的最大速度值、线路位置等。
ATP列车超速防护系统介绍
1、列车运行控制系统概况
列车运行控制系统一般包括地面设备和车载设备,是 列车超速防护和机车信号系统的一体化系统,主要 功能有:
检查列车在区间的位置(列车检测) 形成速度信号(调整列车间隔) 向列车发送速度信号或目标距离信号(信号传输) 按速度或目标距离信号控制列车制动(制动控制)
地面设备完成前面三项功能,车载设备完成第四项功能
EMU
司机 DMI
LKJ
列 控 系 统 构 成 框 图
RLU
DRU
车载设备主机
测速测距模块
GSM-R车载 电台
车载主机VC
BTM
STM模块
应答器
LEU
轨道电路
编码设备
车站列控中心
车站联锁 调度集中系统(CTC)
2.4 ATP 系统制动问题、优先驾驶与工作 模式 制动控制模式
分区 n 分区 n+1 分区 n+2 分区 n+3 分区 n+4
1、列车运行控制系统概况ATC
ATC系统可实时监督列车的运行速度,并把它与 允许速度进行比较,通过控制列车多级常用制动, 自动降低列车速度,保证行车安全
1、列车运行控制系统概况ATO
ATO系统,可实现列车自动驾驶,自动加速、减 速,使列车保持在保证行车安全和符合运行计划 要求的最优化运行状态。
1、列车运行控制系统概况
STM 轨 道 信 息 接 收 单 元
STM 轨 道 信 息 接 收 单 元
图中从左至右依次为电源板、记录板、解码板、 模拟量输入板、解码板、测试板、电源板。由于采 用二取二乘二的结构(解码板内部分为主系和从 系),每套主机中有两块电源板和解码板,它们完 全相同,可以自由互换
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
缓解 ,保 证列 车在 限制 速度 下运 行 , 同时 根据 列 车 速度 对 车 门进 行 监 督 。 该模 块 能 够 检 测 主 机 箱 内
舣 针
主机 A I
速度 表
C AN 总 线 的完好 ,发 送 相关 的 提 示 和报 警 信 息 给
何 祖 涛
摘 要 :介绍城 市轨道 交通 列 车超速 防护 系统 车 载设备 的设 计 原理 ,并探 讨 了系统 在 安全 性 、可 靠
性 、适 用 性 等 方 面 的设 计 原 则 ,提 出 了适 合 我 国 城 市 轨 道 交通 的 列 车 超 速 防 护 系统 的 组 成 。 关 键 词 :城 市 轨 道 交 通 列 车 超 速 防 护 系统 车 载 设 备 安 全 性 可 靠 性 适 用 性
Ab t a t A fe n r ucng t e de i n prncpl fo b r ut m a i r i ot c i src : t r i t od i h sg i i e o n— oa d A o tc T an Pr e ton ( T P) A s t m n ur n m a s t a i nd dic sng t e i ppr a he n t r s o a e y, r la iiy, ys e i ba s r nsta s us i he d sgn a o c si e m fs f t e i b lt a plc biiy e c, t s p p r pr po e n A T P c ns r to c m a s t bl o r c un r ' — p ia l t t hi a e o s s a o t uc i n s he uia e f r ou o t ys ur b n m a s t a i. a s r nst Ke r : U r a m a s r n i , A ut a i T r i Pr t c i y wo ds bn s t a s t om tc an o e ton (A T P ), O n b r e i e , — oa d qu pm nt
版 社 ,18 . 9 2
信号 所进 行 了 紧 密 的 合 作 生 产 ,K5 B型 计 算 机 联
锁 系统 设 备 先 后 在 沈 阳 铁 路 局 、 兰 州 铁 路 局 、济 南 铁 路 局 等 的 计 算 机 联 锁 工 程 中 推 广 应 用 ,赢 得 了 广 泛 的赞誉 。
( 任 编 辑 :温 志 红 ) 贡
文件供 分 析 。
图 2 系 统 功 能模 块 连 接框 图
2 2 信 号 传 感 器 .
每列 车上 安 装 2套 信 号 传 感 器 ,分 别 连 接 到 列 车超 速 防 护 系 统 根 据 其 基 本 功 能 ,可 划 分
为 :地 面 连 续 信 息 接 收 模 块 、 点 式 信 息 接 收 模 块 、 测 速 模 块 、列 车 速 度 控 制 模 块 、 机 车 工 况 采 集 模 块 、机 车 接 口模 块 、 电 源 变 换 模 块 、列 车 运 行 记 录
3 邬 宽 明 .现 场 总 线 技 术应 用选 编 ( 3 北 京 : 京 航 空 航 M . 北 天 大 学 出版 社 , 0 3 20.
4 结 束 语
北 京 铁 路 信 号 工 厂 与 全 路 通 信 信 号 研 究 设 计 院
4 李 伯 成 .微 型 计 算 机 原 理 及 接 口 技 术 ( . 北 京 :清 M3 华 大 学 出版 社 ,2 0 . 05 5 何 文 卿 .6 0 5 2电 气 集 中 电 路 ( . 北 京 : 中 国 铁 道 出 M3
图 1 系 统 框 图
模块 要 求在 输入 端具 有完 善 防护 电路 、输 入输 隔
离 ,输 出 具 有 过 流 、 过 压 保 护 等 功 能 。
6 列 车运行 记 录模 块 。将 列 车运 行 过 程 I 地 . { | 面信 息 、列 车实 际速 度 、限制 速度 、 年载设 备 控制 命令 、机 车 工 况 、故 障 情 况 及 时 间 等 数 据 完 整 记 录 ,然后 通过 地 面处理 软件 将 记录 数据 转换 成 可读
显 示 模 块 和 记 录 模 块 , 还 能 够 根 据 自身 和 其 它 模 块 的 白检 和 故 障 情 况 实 现 控 制 功 能 的 主 备 机 切 换 。
驾
摔 盒L-丽 制 { _
4 输 入 输 模 块 。 该 模 块 采 集 列 牛 的 驾 驶 模 . 式 及 相 关 手 柄 位 置 等 列 车 参 数 , 确 定 列 乍运 行 控 制 模 式 , 实 现 外 部 电 压 信 号 和 系 统 的 电 位 隔 离 和 电 平 转换 功 能 。 5 电 源 变 换 模 块 。 该 模 块 将 机 乍 用 的 10 . 1V 电 源 转 换 成 系 统 所 需 的 多 路 电 源 ,实 现 机 乍 电 源 到 AT 电 源 的 转 换 ,提 供 安 全 可 靠 的 电 源 输 } 该 P H。
主 机 是 ATP 系 统 的 核 心 , 完 成 地 面 信 息 译
码 、列 车速度 测试 、控 制模 式确 定 、列 车制 动命令 的输 出 、信息 记 录及 系统 自检等 功 能 。 1 地面信 息 译 码模 块 。负 责地 面 无绝 缘 轨 道 .
电 路 连 续 信 息 接 收 及 译 码 ,并 把 译 码 结 果 作 为 列 车
设 备 可靠性 设计 要求 ;采用抗 干 扰编码 、冗余 编码
2 超 速 防护 系统 车载 设 备 原 理
*北 京 铁 路 信 号 工 厂 高 级 工 程 师 ,1 2 1 北 京 0 6 3 收 稿 日期 :2 0 42 0 50 0
AT 车 载 设 备 由 2 AT 主 机 、双 套 信 号 传 P 个 P
参 考 文 献
1 赵 志 熙 .计 算 机 联 锁 系统 技 术 [ . 京 : 国 铁 道 出 版 M] 北 中
社 , 0 2 20.
2 邹 逢 兴 .计 算 机 应 用 系统 的 故 障 诊 断 与 可 靠 性 技 术 基 础 [ . 京 : 等 教 育 出版 社 ,0 2 M] 北 高 20.
块 经过 运算 和 轮径 补 偿 、防 空 转处 理 和 相 互 比较 , 获得 列 车 的实际 速度 和走 行距 离 。
2 4 显 示 器 .
模块 、显示模 块 等 。各 个 模 块 之 间 通 过 总 线 连接 , 其 连接 框 图见 图 2所示 。
2 1 主 机 功 能 模 块 .
维普资讯
铁 道 通 信信 号
20 0 5年 第 4 卷 1
增 刊
度 表 、1个 输 出控 制 盒 等 组 成 。系 统 构 成 框 图 如
图 1 示 。 所
速度 传 感器 2
一
I显示器
输
统 的核心 ,其 任务 是实 时检 测列 车 的实 际速度 和限
双 针 速 度 表 能 够 以 直 观 的 指 针 方 式 ,显 示 列 车 限 制 速 度 和 实 际 运 行 速 度 ,其 中 绿 针 指 示 列 车 的 实 际 运 行 速 度 ,红 针 指 示 列 车 限 制 速 度 。 显 示 器 还 能 够 以 数 字 方 式 显 示 列 车 的 目标 速 度 和 列 车 的 目标 距 离 , 同 时 显 示 AT 车 载 设 备 的 工 作 状 态 , 包 括 设 P
道 交通建设 的高速 发 展 ,对 于 AT 系统 的需 求 越 P
来越 急迫 。
l 系 统 设 计 基 本 原 则
1 故 障 一 全 性 。 系 统 任 何 功 能 模 块 的 不 稳 定 . 安 变 化 ,均 不 能 使 整 个 系 统 发 生 不 稳 定 的 变 化 ,从 而 导 致 设 备 的 瘫 痪 或 不 安 全 的输 出 。 2 可 靠 性 。关 键 模 块 硬 件 冗 余 , 以 保 障 单 机 .
技 术 和 通信 C C校 验码 方 式 ,提 高 设 备 内部通 信 R
可 靠 性 。在 保 障 单 套 主 机 _ 作 安 全 可 靠 的 基 础 上 , T 系 统 采 用 双 重 冗 余 设 计 ,运 行 期 间 一 套 故 障 , 不 影 响 车载设 备 的连续 工 作 。 3 实 时 性 。 因 城 轨 列 车 追 踪 间 隔 时 间 短 , 行 . 车 密 度 大 , 应 充 分 考 虑 设 备 的 实 时 响 应 时 间 ,保 证 设 备对 列车 的监 督是 连续 的 。 4 可 维 护 性 。 能 为 维 护 人 员 提 供 方 便 快 捷 的 . 故 障 定 位 措 施 ,减 少 维 护 设 备 的 配 置 并 提 供 快 速 查 找故 障 的手 段 。 5 可 扩 展 性 。 采 用 分 布 式 网 络 结 构 、 标 准 通 . 信 协 议 、典 型 模 块 功 能 划 分 等 措 施 ,提 高 设 备 的 扩 展 性 , 以 满 足 城 轨 列 车 的某 些 特 殊 功 能 需 求 。
限制 速度 信息 ,传 送给 列 车速度 控制模 块 。 2 .测速模 块 。负 责 测 试 列 车 的 实 际 运 行 速 度
和 走 行 距 离 , 列 车 速 度 是 判 决 列 车 运 行 状 态 ,作 出
是 否制 动 的主 要依据 ,所 以该 模块 要实 现测 速 传感
感器 、2个 速 度 传 感 器 、1个 显 示 器 、1个 双针 速
合 理 ,功能 进一 步提 高 。
监 测 机 软 件 采 用 W id ws 作 平 台 , 具 有 友 no 操 好 的 人 机 界 面 ,操 作 简 单 ,设 计 人 性 化 , 预 留 了 与
